BEDIENUNGSANLEITUNG PHG 600-3 BOSCH

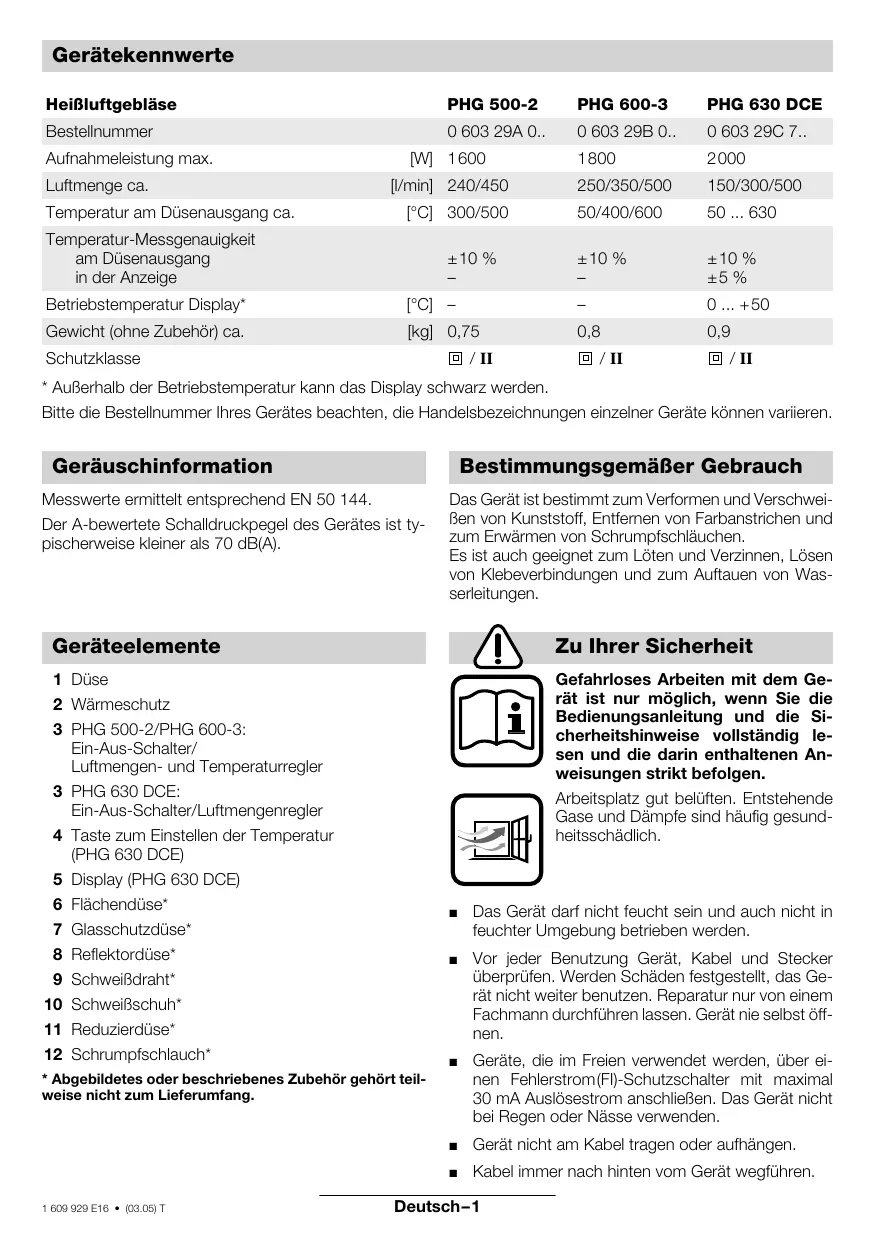

Gerätekennwerte Heißluftgebläse PHG 500-2 PHG 600-3 Bestellnummer 0 603 29A 0.. 0 603 29B 0.. 0 603 29C 7..

Aufnahmeleistung max. Luftmenge ca. Temperatur am Düsenausgang ca. [W] 1600 [l/min] 240/450 [°C] 300/500 Temperatur-Messgenauigkeit am Düsenausgang in der Anzeige ±10 %

Gewicht (ohne Zubehör) ca. [kg] 0,75 0,8 Schutzklasse / II PHG 630 DCE / II 0,9 / II

• Außerhalb der Betriebstemperatur kann das Display schwarz werden. Bitte die Bestellnummer Ihres Gerätes beachten, die Handelsbezeichnungen einzelner Geräte können variieren. Geräuschinformation Bestimmungsgemäßer Gebrauch Messwerte ermittelt entsprechend EN 50 144. Der A-bewertete Schalldruckpegel des Gerätes ist typischerweise kleiner als 70 dB(A). Das Gerät ist bestimmt zum Verformen und Verschweißen von Kunststoff, Entfernen von Farbanstrichen und zum Erwärmen von Schrumpfschläuchen. Es ist auch geeignet zum Löten und Verzinnen, Lösen von Klebeverbindungen und zum Auftauen von Wasserleitungen. Geräteelemente Zu Ihrer Sicherheit 1 Düse 2 Wärmeschutz 3 PHG 500-2/PHG 600-3: Ein-Aus-Schalter/ Luftmengen- und Temperaturregler 3 PHG 630 DCE: Ein-Aus-Schalter/Luftmengenregler 4 Taste zum Einstellen der Temperatur (PHG 630 DCE) 5 Display (PHG 630 DCE) 6 Flächendüse* 7 Glasschutzdüse* 8 Reflektordüse* 9 Schweißdraht* 10 Schweißschuh* 11 Reduzierdüse* 12 Schrumpfschlauch* Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Arbeitsplatz gut belüften. Entstehende Gase und Dämpfe sind häufig gesundheitsschädlich.

Das Gerät darf nicht feucht sein und auch nicht in feuchter Umgebung betrieben werden.

Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Werden Schäden festgestellt, das Gerät nicht weiter benutzen. Reparatur nur von einem Fachmann durchführen lassen. Gerät nie selbst öffnen.

Geräte, die im Freien verwendet werden, über einen Fehlerstrom(FI)-Schutzschalter mit maximal 30 mA Auslösestrom anschließen. Das Gerät nicht bei Regen oder Nässe verwenden.

Gerät nicht am Kabel tragen oder aufhängen.

Kabel immer nach hinten vom Gerät wegführen.

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang. 1 609 929 E16 • (03.05) T Deutsch–1

Wird bei der Arbeit das Netzkabel beschädigt oder durchtrennt, Kabel nicht berühren und sofort den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen. Gerät nicht unbeaufsichtigt betreiben. In Arbeitspausen, bei Nichtgebrauch und vor allen Arbeiten am Gerät (z.B. Wechseln der Arbeitswerkzeuge, Wartung, Reinigung, Einstellungen) Netzstecker ziehen. Schutzbrille tragen. Starke Hitzeeinwirkung (z.B. durch unsorgsamen Umgang) mit diesem Gerät bewirkt erhöhte Brandund Explosionsgefahr! Bei Bearbeitung von Kunststoffen, Farben, Lacken und ähnlichen Materialien können entzündliche und giftige Gase entstehen. Nicht in der Nähe leicht entzündbarer Gase oder Materialien arbeiten. Wärme kann zu brennbaren Teilen gelangen, die sich außer Sichtweite befinden. Gerät nicht für längere Zeit auf ein und dieselbe Stelle richten. Verbrennungsgefahr! Nicht die heiße Düse berühren. Schutzhandschuhe tragen. Heißen Luftstrom nie auf Personen oder Tiere richten. Gerät nie als Haartrockner verwenden. Düsenausgang nicht zu nahe an das zu bearbeitende Werkstück bringen. Der entstehende Luftstau kann zur Überhitzung des Gerätes führen. Gerät vor der Aufbewahrung vollständig abkühlen lassen. Die heiße Düse kann Schaden anrichten. Niemals Kindern die Benutzung des Gerätes gestatten. Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird. Inbetriebnahme Netzspannung beachten! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden. Ein-Aus-Schalten Einschalten: PHG 500-2: Zur Inbetriebnahme Schalter 3 in Stellung I oder II drücken. PHG 600-3, PHG 630 DCE: Zur Inbetriebnahme Schalter 3 in Stellung I, II oder III drücken. Ausschalten: Zum Ausschalten Ein-Aus-Schalter 3 bis zum Anschlag in Stellung O drücken. PHG 600-3, PHG 630 DCE: Nach längerem Arbeiten mit hoher Temperatur Gerät vor dem Ausschalten zur Abkühlung in der Kaltluftstufe I laufen lassen. 1 609 929 E16 • (03.05) T Thermoschutzabschaltung Bei Überlastung der Heizung (z.B. durch Luftstau) schaltet das Gerät diese automatisch ab, das Gebläse läuft jedoch weiter. Hat sich das Gerät auf Betriebstemperatur abgekühlt, wird die Heizung wieder zugeschaltet. Einstellen von Luftmenge und Temperatur (PHG 500-2, PHG 600-3) Der Schalter 3 kann in zwei (PHG 500-2) bzw. drei Gebläsestufen (PHG 600-3) geschaltet werden. Den Anwendungen entsprechend können somit passende Luftmengen- und Temperaturkombinationen ausgewählt werden. Stufe

III PHG 500-2 240 l/min, 300 °C 450 l/min, 500 °C

PHG 600-3 250 l/min, 50 °C 350 l/min, 400 °C 500 l/min, 600 °C PHG 600-3: Die Kaltluftstufe I ist geeignet zum Abkühlen eines erhitzten Werkstückes oder zum Trocknen von Farbe. Sie ist ebenso geeignet, um das Gerät vor dem Abstellen oder dem Wechsel von Aufsatzdüsen abzukühlen. Einstellen der Luftmenge (PHG 630 DCE) Die Luftmenge kann mit dem Schalter 3 in drei Stufen eingestellt werden. Die Temperatur ist in den Stufen II und III mit der Temperaturtaste 4 regelbar. Stufe

III Luftmenge 150 l/min 300 l/min 500 l/min Temperatur 50 °C 50 ... 630 °C 50 ... 630 °C Die Luftmenge z.B. verringern, wenn: – die Umgebung eines Werkstückes nicht übermäßig erhitzt werden soll – oder sich ein leichtes Werkstück durch den Luftstrom verschieben könnte. Die Kaltluftstufe I ist geeignet zum Abkühlen eines erhitzten Werkstückes oder zum Trocknen von Farbe. Sie ist ebenso geeignet, um das Gerät vor dem Abstellen oder dem Wechsel von Aufsatzdüsen abzukühlen. Einstellen der Temperatur (PHG 630 DCE) Die Temperatur ist in den Gebläsestufen II und III stufenlos regelbar. Nach dem Wechsel in die Gebläsestufe II oder III erscheint im Display 5 die Temperatur, die zuletzt als Zieltemperatur gewählt wurde, mit der Kennzeichnung ca. 3 Sekunden im Display. Die Zieltemperatur gilt für beide Gebläsestufen und ändert sich bei einem Wechsel zwischen den Stufen II und III nicht. Nach der Ankündigung der Zieltemperatur wird mit blinkenden die tatsächliche Temperatur am Düsenausgang angezeigt, bis die gewählte Zieltemperatur erreicht ist. Danach erlöschen die Pfeile , das Display 5 zeigt die aktuelle Temperatur. Deutsch–2 Die Zieltemperatur kann in Schritten von 10 °C durch Drücken der Seite „+“ an der Temperaturtaste 4 erhöht oder durch Drücken der Seite „–“ an der Temperaturtaste 4 gesenkt werden. Kurzzeitiges Drücken der Taste erhöht bzw. senkt die Zieltemperatur einmalig um 10 °C. Längeres Drücken der Taste erhöht bzw. senkt die Temperatur fortlaufend in Schritten von 10 °C, bis die Taste losgelassen wird oder die minimale bzw. maximale Temperatur erreicht ist. In der Gebläsestufe I beträgt die voreingestellte Temperatur 50 °C. Beim Wechsel aus Gebläsestufe II oder III mit höheren Temperaturen zu Gebläsestufe I dauert es kurze Zeit, bis sich das Gerät auf 50 °C abgekühlt hat. Während des Abkühlens wird im Display 5 die tatsächliche Temperatur am Düsenausgang angezeigt. Arbeitshinweise Wärmeschutz abnehmen Bei Arbeiten an besonders engen Stellen kann der Wärmeschutz 2 abgenommen werden. Vorsicht vor der heißen Düse! Bei Arbeiten ohne Wärmeschutz besteht erhöhte Verbrennungsgefahr. Zum Abnehmen bzw. Aufsetzen des Wärmeschutzes muss sich das Gerät abgekühlt haben und ausgeschaltet sein. Zum Abkühlen das Gerät gegebenenfalls kurz in der Kaltluftstufe laufen lassen. Wärmeschutz 2 entgegen dem Uhrzeigersinn abdrehen bzw. im Uhrzeigersinn drehend wieder aufsetzen. Abstellen des Gerätes Zum Abkühlen des erwärmten Gerätes, oder um beide Hände beim Arbeiten freizuhalten, muss das Gerät auf der Ablagefläche aufrecht abgestellt werden (siehe Bild C ).

Beim Arbeiten mit abgestelltem Gerät besonders vorsichtig sein! Es besteht Verbrennungsgefahr an der heißen Düse und am Heißluftstrom. Arbeitsbeispiele Die Buchstaben in den folgenden Anwendungsbeispielen beziehen sich auf die Darstellungen auf der Ausklappseite. Angaben über Temperatureinstellungen in den Anwendungsbeispielen sind Richtwerte, die je nach Materialbeschaffenheit abweichen können. Der Abstand der Düse zum Werkstück richtet sich nach dem zu bearbeitenden Material. Die jeweils zweckmäßigste Temperatur ist durch einen Versuch zu ermitteln. Beginnen Sie daher mit einer niedrigen Temperaturstufe. 1 609 929 E16 • (03.05) T Alle Anwendungsbeispiele (außer B ) können ohne Zubehör ausgeführt werden. Der Einsatz der vorgeschlagenen Zubehörteile vereinfacht jedoch die Arbeit und erhöht die Qualität des Ergebnisses wesentlich.

Vorsicht beim Düsenwechsel, Verbrennungsgefahr! Nicht die heiße Düse berühren. Gerät abkühlen lassen. Schutzhandschuhe tragen. Das reichhaltige Bosch-Zubehör (siehe Bosch Zubehörkatalog) bietet Ihnen weitere vielseitige Anwendungsmöglichkeiten. Zusätzliche Hinweise erfahren Sie in den handelsüblichen Heimwerker-Büchern. A Lack entfernen/Kleber lösen Flächendüse 6 aufsetzen. Lack mit Heißluft aufweichen und gleichmäßig mit Spachtel abheben. Lange Hitzeeinwirkung verbrennt den Lack und erschwert das Entfernen. Der Spachtel sollte scharf und sauber gehalten werden. Viele Klebemittel (z.B. Aufkleber) werden durch Wärme weich. Verbindungen können dann getrennt oder überschüssiger Kleber entfernt werden. B Lack von Fenstern entfernen Glasbruchgefahr! Unbedingt die Glasschutzdüse 7 verwenden. Auf profilierten Flächen kann der Lack mit dem passenden Spachtel abgehoben und mit einer weichen Drahtbürste abgebürstet werden. C Kunststoffrohre verformen Reflektordüse 8 aufsetzen. Um ein Abknicken des Rohres zu verhindern, muss dieses mit Sand gefüllt und beidseitig verschlossen werden. Rohr gleichmäßig erwärmen durch seitliches Hin- und Herbewegen. D Kunststoff verschweißen Reduzierdüse 11 und Schweißschuh 10 aufsetzen. Die zu verschweißenden Werkstücke und der Schweißdraht 9 müssen aus dem gleichen Material sein (z.B. PVC mit PVC). Die Naht muss sauber und fettfrei sein. Nahtstelle teigig erwärmen. Beachten Sie, dass der Temperaturbereich zwischen teigigem und flüssigem Zustand eines Kunststoffes gering ist. Dann Schweißdraht 9 zuführen und in den Spalt einlaufen lassen, so dass eine gleichmäßige Wulst entsteht. E Schrumpfen Reduzierdüse 11 aufsetzen. Den Durchmesser des Schrumpfschlauches 12 entsprechend dem Werkstück, z. B. Kabelschuh, wählen. Den Schrumpfschlauch gleichmäßig erwärmen. Deutsch–3 Wasserleitungen auftauen Wasserleitungen sind oft äußerlich nicht von Gasleitungen zu unterscheiden. Gasleitungen dürfen keinesfalls erwärmt werden. Reflektordüse 8 aufsetzen. Die eingefrorene Stelle immer vom Rand zur Mitte erwärmen. Kunststoffrohre sowie Verbindungen zwischen Rohrstücken besonders vorsichtig erwärmen, um Beschädigungen zu vermeiden.

G Weichlöten Für Punktlötungen Reduzierdüse 11, für das Löten von Rohren Reflektordüse 8 aufsetzen. Wird Lot ohne Flussmittel verwendet, Lötfett oder Lötpaste auf die Lötstelle geben. Lötstelle je nach Material etwa 50–120 s erwärmen. Lot zugeben. Das Lot muss durch die Werkstücktemperatur schmelzen. Nach Erkalten der Lötstelle Flussmittel entfernen. Wartung und Reinigung Vor allen Arbeiten am Gerät Netzstecker ziehen. Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten. Sollte das Gerät trotz sorgfältiger Herstell- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.
