MANUAL DE UTILIZADOR PSR 960 BOSCH

Manual de instruções

Istruzioni d'uso

Gebruiksaanwijzing

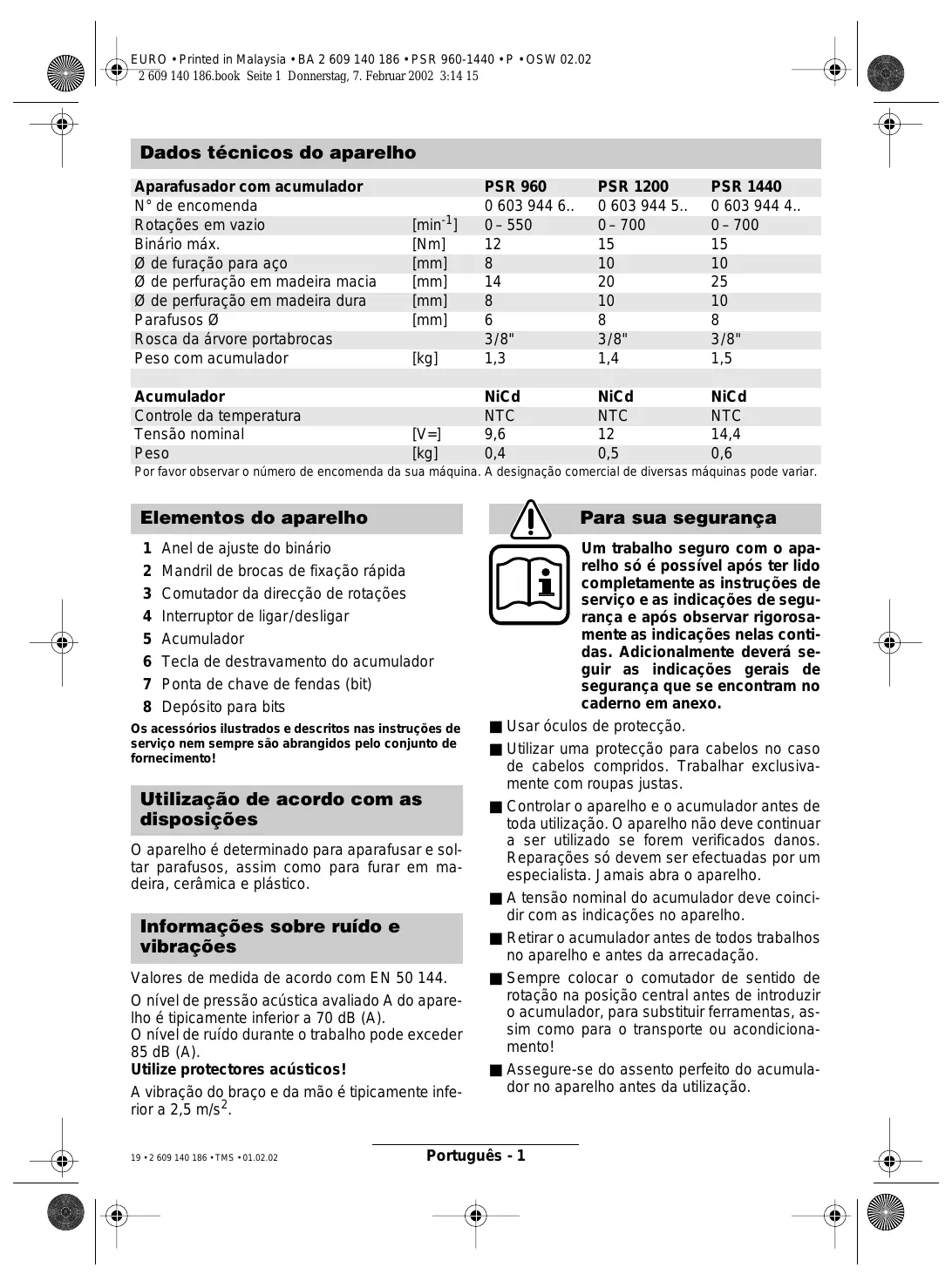

Dados técnicos do aparelho

Aparafusador com acumulador		PSR 960	PSR 1200	PSR 1440
N° de encomenda		0 603 944 6..	0 603 944 5..	0 603 944 4..
Rotações em vazio	[min-1]	0–550	0–700	0–700
Binário máx.	[Nm]	12	15	15
∅ de furação para aço	[mm]	8	10	10
∅ de perfuração em madeira macia	[mm]	14	20	25
∅ de perfuração em madeira dura	[mm]	8	10	10
Parafusos ∅	[mm]	6	8	8
Rosca da árvore portabrocas		3/8"	3/8"	3/8"
Peso com acumulador	[kg]	1,3	1,4	1,5
Acumulador		NiCd	NiCd	NiCd
Controle da temperatura		NTC	NTC	NTC
Tensão nominal	[V=]	9,6	12	14,4
Peso	[kg]	0,4	0,5	0,6

Por favor observar o número de encomenda da sua máquina. A designação comercial de diversas máquinas pode variar.

Elementos do aparelho

1 Anel de ajuste do binário
2 Mandril de brocas de fixação rápida
3 Comutador da direcção de rotações
4 Interruptor de ligar/desligar
5 Acumulador
6 Tecla de destravamento do acumulador
7 Ponta de chave de fendas (bit)
8 Depósito para bits

Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento!

Utilização de acordo com as disposições

O aparelho é determinado para aparafusar e sol- tar parafusos, assim como para furar em ma- deira, cerâmica e plástico.

Informações sobre ruído e vibrações

Valores de medida de acordo com EN 50 144.

O nível de pressão acústica avaliado A do aparelho é tipicamente inferior a 70 dB (A).

O nível de ruído durante o trabalho pode exceder 85 dB (A).

Utilize protectores acústicos!

A vibração do braço e da mão é tipicamente inferior a 2,5 m/s ^4 .

Para sua segurança

Um trabalho seguro com o aparelho só é possível após ter lido completamente as instruções de serviço e as indicações de segurança e após observar rigorosamente as indicações nelas contidas. Adicionalmente deverá seguir as indicações gerais de segurança que se encontram no caderno em anexo.

■ Usar óculos de protecção.
- Utilizar uma protecção para cabelos no caso de cabelos compridos. Trabalhar exclusivamente com roupas justas.
■ Controlar o aparelho e o acumulador antes de toda utilização. O aparelho não deve continuar a ser utilizado se forem verificados danos. Reparações só devem ser efectuadas por um especialista. Jamais abra o aparelho.
A tensão nominal do acumulador deve coincidir com as indicações no aparelho.
■ Retirar o acumulador antes de todos trabalhos no aparelho e antes da arrecadação.
■ Sempre colocar o comutador de sentido de rotação na posição central antes de introduzir o acumulador, para substituir ferramentas, assim como para o transporte ou acondicionamento!
■ Assegure-se do assento perfeito do acumulador no aparelho antes da utilização.

• Não carregar no aparelho, até que este venha a parar.
  ■ Segurar firmemente o aparelho: Ao apertar, é possível que durante instantes ocorram altos momentos de reação.
  ■ Jamais deverá permitir que crianças utilizem este aparelho.
  A Bosch só pode assegurar um funcionamento perfeito do aparelho, se para este aparelho foram utilizados acessórios originais previstos para tal.

Accumulador e carregador

• É imprescindível ler a instrução de serviço do carregador em anexo!
  O acumulador e o carregador estão adaptados um ao outro. Para carregar, deverá apenas utilizar um carregador Bosch apropriado, com a respectiva tensão de carregamento do acumulador (veja logotipo). Uma combinação de diferentes tensões de nominais, leva a danos no acumulador e no carregador.
  ■ Deixe acumuladores aquecidos esfriarem antes de recarregá-los.
  ■ Proteger o acumulador contra calor e fogo: Perigo de explosão! Não colocar o acumulador sobre o aquecedor, ou expô-lo por tempo prolongado aos raios de sol, evitar temperaturas acima de 50 °C.
• Não abrir o acumulador e protegê-lo contra golpes. Guardar em local seco e a prova de geada.
  Cobrir os contactos do acumulador retirado. No caso de curto circuito devido à uma ligação em ponte por um objecto metálico, existe risco de incêndio!
• Não jogue o acumulador no lixo doméstico, nem no fogo ou na água.

Antes de colocar em funcionamento

Um acumulador novo ou um que não foi utilizado por muito tempo, apenas alcança a sua plena potência após aprox. 5 ciclos de carga e descarga.

Para retirar o acumulador 5 deverá pressionar as teclas de destravamento 6 e puxar o acumulador para baixo. Não forçar.

O acumulador está equipado com um controle de temperatura NTC, que só permite um carregamento na faixa de temperatura entre 0 °C e 45 °C, garantindo, assim, uma longa vida útil do acumulador.

Um período de funcionamento sensivelmente reduzido após o processo de carregamento, indica que os acumuladores estão gastos e que devem ser substituidos.

■ Observar as instruções referentes à protecção do ambiente.

Mudança da ferramenta

Abrir a o mandril de brocas, até poder introduzir a ferramenta. Introduzir a ferramenta.

Segurar a bucha de trás e girar a bucha da frente firmemente com a mão, até que não possa mais ouvir nenhum ruído de engate ("clic"). O mandril de perfuração é travado automaticamente.

O bloqueio solta-se, girando a manga anterior no sentido contrário, ao tirar novamente a ferra- menta.

Aparafusar (veja as figuras A + B)

Fixar a ponta para parafusos directamente sobre o mandril de brocas ou, utilizando bits 7, utilizar adicionalmente o porta bits universal 8.

Colocação em funcionamento

Colocação do acumulador

Colocar o comutador de sentido de rotação 3 no centro = bloqueio de ligação e permitir que o acumulador carregado 5 engate no punho.

Ligar e desligar

Premir o interruptor de ligar-desligar 4 para colocar o aparelho em funcionamento.

De acordo com a pressão exercida sobre o interruptor ligar/desligar 4, a máquina trabalha com velocidade variável entre 0 e velocidade máxima. Uma leve pressão tem por resultado um número reduzido de rotações e permite, assim, um arranque suave e controlado. O aparelho não deve ser demasiadamente carregado, de modo que possa parar.

Para desligar o aparelho, deverá soltar o interruptor de ligar-desligar 4.

Alteração do sentido de rotação

Alterar o sentido de rotações 3 somente quando a máquina estiver parada.

Com o comutador de sentido de rotação 3 é comutado o sentido de rotação da máquina. Se no entanto o interruptor de ligar/desligar 4 estiver accionado, isto não será possível.

Para perfurar e para aparafusar parafusos, deverá ajustar o sentido de rotação DIREITA ⑥.

Para soltar parafusos, deverá colocar o comutador de sentido de rotação na posição ESQUERDA ⓐ.

Ajustar o binário

Deverá averiguar num ensaio prático, com qual dos 5 ajustes do anel de ajuste do binário 1 deverá atarraxar os parafusos completamente no material.

1 Ajuste frouxo p. ex. para parafusos pequenos e materiais macios.
5 Ajuste firme p. ex. para parafusos grandes e materiais duros.

No caso de um ajuste correcto, o acoplamento de catraca abre, logo que o parafuso estiver completamente atarraxado no material ou até que o binário de rotação ajustado for alcançado. Ao desatarraxar, deverá seleccionar um ajuste mais alto, ou colocar no símbolo “Furar”. O ajuste correcto deve ser averiguado através de ensaios práticos.

Perfurar

Colocar o anel de ajuste do binário 1 no símbolo “Furar”.

Instruções para o trabalho

Travão da marcha por inércia

Ao soltar o interruptor de ligar/desligar 4, o mandril de brocas é travado, impedindo-se, assim, que a ferramenta continue girando em marcha por inércia.

Ao aparafusar, soltar om interruptor de ligar/desligar 4 somente quando o parafuso estiver atarra-xado até ao fundo, formando um nível com o material. Neste caso, a cabeça do parafuso não irá entrar mais no material.

Substituir a bucha

No caso de aparelhos sem travamento de veio de perfurar, o mandril de brocas deve ser substituido numa oficina especializada Bosch para ferramentas eléctricas.

O mandril de brocas deve ser apertado com um binário de arranque de aprox. 35–40 Nm.

Recomendações

■ Ao enroscar parafusos grandes e compridos em materiais duros, recomenda-se fazer previamente um furo.

Manutenção e conservação

■ Retirar o acumulador antes de todos os trabalhos no aparelho.

Sempre manter o aparelho e as aberturas de ventilação limpas, para trabalhar bem e de forma segura.

Caso o aparelho venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para aparelhos eléctricos Bosch.

No caso de informações e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho!

Protecção do meio-ambiente

Reciclagem de matérias primas em vez de eliminação de lixo.

Recomenda-se sujeitar o aparelho, os acessórios e a embalagem à uma reutilização ecológica.

Estas instruções foram manufacturadas com papel reciclável isento de cloro.

Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação.

Accumulador de níquel e cádmio: Se o seu produto estiver equipado com acumulador de níquel e cádmio, este acumulador deve ser colectado, reciclado ou eliminado de forma ecológica.

Acumuladores defeituosos ou esgotados devem ser reciclados de acordo com a directiva 91/157/CEE.

Serviço

www.bosch-pt.com

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

P-1800 Lisboa

C +351 21 / 8 50 00 00

Fax....+351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

C 0800 / 70 45446

E-Mail: [e-mail]

(€ Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: EN 50 144 (aparelhos com acumuladores) ou EN 60 335 (carregadores de acumuladores) de acordo com as disposições das directivas 73/23/CEE, 89/366/CEE, 98/37/CE.

CE 02

Dr. Gerhard Felten

ppa. Feisen

Dr. Eckerhard Strötgen

i.v. Nguyen

Reservado o direito a modificações
