Type de produit	Perceuse-visseuse sans fil
Caractéristiques techniques principales	2 vitesses, mandrin automatique, couple réglable
Alimentation électrique	Batterie rechargeable
Type de batterie	NiCd (Nickel-Cadmium)
Tension	9.6 V
Puissance	Max. couple de 20 Nm
Dimensions approximatives	Longueur : 25 cm, Largeur : 8 cm, Hauteur : 25 cm
Poids	1.2 kg
Fonctions principales	Perçage, vissage, dévissage
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas immerger dans l'eau
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du service après-vente Bosch
Informations de sécurité	Utiliser des lunettes de protection, ne pas utiliser dans des environnements humides
Compatibilités	Accessoires standard pour perceuses-visseuses

FOIRE AUX QUESTIONS - PSR 960 BOSCH

Comment puis-je recharger la batterie de ma perceuse Bosch PSR 960 ?

Connectez le chargeur à une prise électrique et insérez la batterie dans le chargeur. La LED du chargeur s'allume pour indiquer que la batterie est en charge. Attendez que la LED passe au vert pour savoir que la batterie est complètement chargée.

Que faire si ma perceuse ne fonctionne pas ?

Vérifiez d'abord que la batterie est bien chargée. Si la batterie est chargée et que la perceuse ne fonctionne toujours pas, assurez-vous que la batterie est correctement insérée. Si le problème persiste, il peut être nécessaire de contacter un service après-vente.

Comment changer l'embout de ma perceuse Bosch PSR 960 ?

Pour changer l'embout, tirez sur le mandrin de la perceuse pour le déverrouiller, puis retirez l'embout usé. Insérez le nouvel embout dans le mandrin et tirez à nouveau pour le verrouiller en place.

Quels types de travaux puis-je réaliser avec la Bosch PSR 960 ?

La Bosch PSR 960 est adaptée pour le perçage dans le bois, le métal et le plastique, ainsi que pour le vissage. Elle est idéale pour les travaux de bricolage à domicile.

Comment nettoyer ma perceuse Bosch PSR 960 ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de la perceuse. Évitez d'utiliser des produits chimiques agressifs. Ne plongez jamais la perceuse dans l'eau.

Quelle est la capacité de la batterie de la Bosch PSR 960 ?

La Bosch PSR 960 est équipée d'une batterie de 9,6 V, offrant une bonne autonomie pour des travaux de bricolage léger à moyen.

Comment savoir si la batterie de ma perceuse doit être remplacée ?

Si vous constatez que la batterie ne tient plus la charge ou que la perceuse fonctionne moins longtemps qu'auparavant, il est peut-être temps de remplacer la batterie.

Est-ce que je peux utiliser des forets standards avec la Bosch PSR 960 ?

Oui, la Bosch PSR 960 est compatible avec des forets standards ayant un diamètre approprié pour le mandrin de la perceuse.

La Bosch PSR 960 est-elle garantie ?

Oui, la Bosch PSR 960 est généralement couverte par une garantie de 2 ans. Vérifiez votre manuel d'utilisation pour les détails spécifiques.

MODE D'EMPLOI PSR 960 BOSCH

Instructions d'emploi

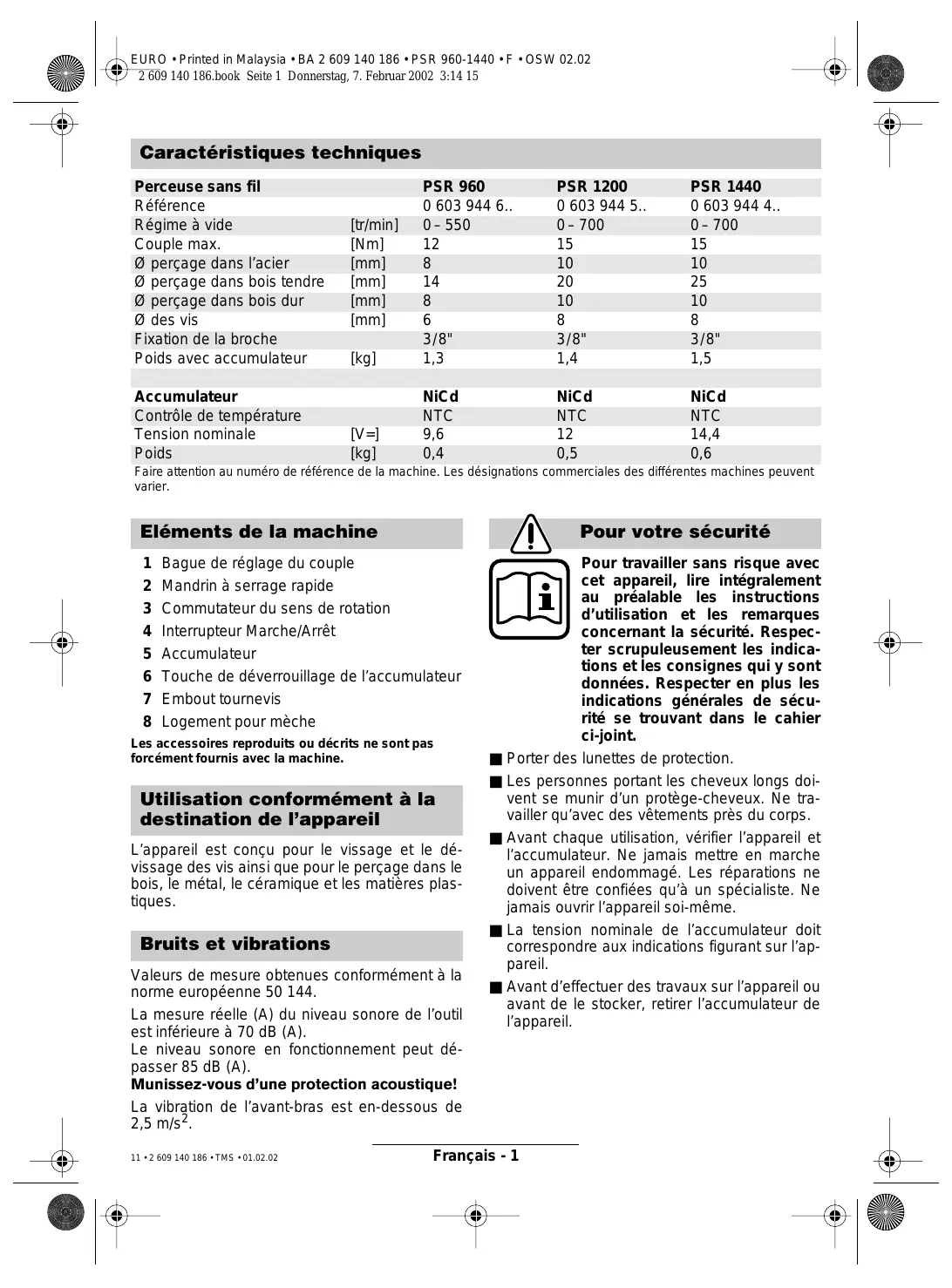

Caractéristiques techniques

Perceuse sans fil		PSR 960	PSR 1200	PSR 1440
Référence		0 603 944 6..	0 603 944 5..	0 603 944 4..
Régime à vide	[tr/min]	0–550	0–700	0–700
Couple max.	[Nm]	12	15	15
∅ perçage dans l'acier	[mm]	8	10	10
∅ perçage dans bois tendre	[mm]	14	20	25
∅ perçage dans bois dur	[mm]	8	10	10
∅ des vis	[mm]	6	8	8
Fixation de la broche		3/8"	3/8"	3/8"
Poids avec accumulateur	[kg]	1,3	1,4	1,5
Accumulateur		NiCd	NiCd	NiCd
Contrôle de température		NTC	NTC	NTC
Tension nominale	[V=]	9,6	12	14,4
Poids	[kg]	0,4	0,5	0,6

Faire attention au numéro de référence de la machine. Les désignations commerciales des différentes machines peuvent varier.

Eléments de la machine

1 Bague de réglage du couple
2 Mandrin à serrage rapide
3 Commutateur du sens de rotation
4 Interrupteur Marche/Arrêt
5 Accumulateur
6 Touche de déverrouillage de l'accumulateur
7 Embout tournevis
8 Logement pour mèche

Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la machine.

Utilisation conformément à la destination de l'appareil

L'appareil est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, le céramique et les matières plastiques.

Bruits et vibrations

Valeurs de mesure obtenues conformément à la norme européenne 50 144.

La mesure réelle (A) du niveau sonore de l'outil est inférieure à 70 dB (A).

Le niveau sonore en fonctionnement peut dépasser 85 dB (A).

Munissez-vous d'une protection acoustique!

La vibration de l'avant-bras est en-dessous de 2,5 m/s ^2 .

Pour votre sécurité

Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions d'utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les indications et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint.

■ Porter des lunettes de protection.
■ Les personnes portant les cheveux longs doivent se munir d'un protège-cheveux. Ne travailler qu'avec des vêtements près du corps.
■ Avant chaque utilisation, vérifier l'appareil et l'accumulateur. Ne jamais mettre en marche un appareil endommagé. Les réparations ne doivent être confiées qu'à un spécialiste. Ne jamais ouvrir l'appareil soi-même.
■ La tension nominale de l'accumulateur doit correspondre aux indications figurant sur l'appareil.
■ Avant d'effectuer des travaux sur l'appareil ou avant de le stocker, retirer l'accumulateur de l'appareil.

■ Avant de remonter l'accumulateur dans l'appareil (à l'occasion d'un changement d'outil, après un transport ou une période de non utilisation de l'appareil, par exemple), toujours mettre le commutateur du sens de rotation en position médiane !
■ Avant utilisation, toujours contrôler que l'accumulateur est correctement en place.
■ Ne jamais charger l'appareil jusqu'à provoquer son arrêt complet.
■ Bien tenir la machine: Lors du vissage, il peut y avoir des couples de réaction élevés.
■ Ne jamais permettre aux enfants d'utiliser cet appareil.
■ Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d'origine prévus pour cet appareil sont utilisés.

Accumulateur et chargeur

■ Lire absolument le mode d'emploi du chargeur ci-joint !
L'accumulateur et le chargeur sont ajustés l'un à l'autre. Pour recharger l'accumulateur, n'utiliser qu'un chargeur Bosch prévu à cet effet avec la tension de charge adaptée à l'accumulateur (voir plaque signalétique). Une combinaison de différentes tensions nominales entraîne un endommagement de l'accumulateur ou du chargeur.

■ Avant de recharger un accumulateur échauffé, le laisser refroidir.

■ Protéger l'accumulateur contre toute exposition à la chaleur ou au feu : risque d'explosion ! Ne pas poser l'accumulateur sur un corps chaud (radiateur, par exemple). Ne pas l'exposer trop longtemps à un fort ensoleillement. Les températures dépassant 50 °C lui sont néfastes.

■ Ne pas ouvrir l'accumulateur. Le protéger de tout choc mécanique. L'entreposer dans un endroit sec et à l'abri du gel.

■ Lorsque l'accumulateur est sorti de l'appareil, protéger les contacts (au moyen d'une bande de matériau isolant par exemple). Le shuntage de ces deux contacts (contact accidentel avec une autre pièce métallique) peut provoquer un incendie !

■ Ne pas jeter l'accu dans les ordures ménagères, ni dans les flammes ou dans l'eau.

Avant la mise en service

Recharge de l'accumulateur

Un accu neuf ou un accu qui n'a pas été utilisé pour une période assez longue n'atteint sa pleine puissance qu'après environ cinq cycles de charge et de décharge.

Pour sortir l'accumulateur 5, appuyer sur les boutons de déverrouillage 6 et retirer l'accumulateur vers le bas. Ne pas forcer.

L'accumulateur est doté d'un dispositif de surveillance de la température NTC ne permettant la charge que dans une plage de température comprise entre 0 °C et 45 °C. La longévité de l'accumulateur s'en trouve ainsi accrue.

Si le temps de service des accus se raccourcit considérablement après un processus de charge, cela indique que les accus sont usés et qu'ils doivent être remplacés.

■ Observer les consignes relatives à la protection de l'environnement.

Changement de l'outil

Ouvrir le mandrin de perçage de sorte que l'outil puisse être monté. Monter l'outil.

Tenir la douille arrière et bien visser la douille avant en la tournant fortement à la main jusqu'à ce qu'il n'y ait plus de déclic perceptible. Le mandrin de perçage se trouve alors verrouillé automatiquement.

Pour déverrouiller et pour pouvoir ainsi enlever l'outil, tourner dans le sens contraire la douille avant.

Vissage (voir figures A + B)

Serrer les lames de tournevis directement dans le mandrin de perçage ou en cas d'utilisation d'embouts tournevis (bits) 7, utiliser en plus un porte-embout universel 8.

Mise en service

Mise en place de l'accumulateur

Mettre le commutateur du sens de rotation 3 dans la position médiane = verrouillage de mise en fonctionnement et faire encliqueter l'accu chargé 5 dans la poignée.

Mise en fonctionnement/Arrêt

Afin de mettre l'appareil en fonctionnement, appuyer sur l'interrupteur Marche/Arrêt 4.

En fonction de la pression exercée sur l'interrupteur Marche/Arrêt 4, l'appareil fonctionne à une vitesse comprise entre 0 et le maximum. Une légère pression fait tourner l'appareil à petite vitesse, ce qui permet un démarrage précis et en douceur. Ne pas trop solliciter l'appareil qui risque sinon de s'arrêter.

Afin d'arrêter l'appareil, relâcher l'interrupteur Marche/Arrêt 4.

Inversion du sens de rotation

N'actionner le commutateur du sens de rotation 3 qu'à l'arrêt total de l'appareil.

Le sens de rotation de l'appareil peut être modifié à l'aide du commutateur du sens de rotation 3. Cela n'est toutefois pas possible en actionnant l'interrupteur Marche/Arrêt 4.

Pour percer et visser des vis, le commutateur du sens de rotation doit être enfoncé vers la DROITE ⓑ.

Pour dévisser des vis, il faut enfoncer le commutateur du sens de rotation vers la GAUCHE ^a .

Réglage du couple

En effectuant des essais pratiques, déterminer le réglage approprié parmi les 5 positions possibles de la bague de réglage du couple 1 afin de pouvoir visser correctement les vis afin que leur tête affleure le matériau.

1

Couple réduit p. ex. petites vis, matériaux tendres.

5

Couple élevé p. ex. grandes vis, matériaux durs.

Le réglage est correct lorsque l'embrayage à crans est déclenché dès que la tête de la vis affleure le matériau ou que le couple préréglé est

atteint. Pour dévisser, choisir un réglage plus élevé, ou régler sur le symbole « Perçage ». Le réglage correct doit être déterminé par des essais pratiques.

Perçage

Positionner la bague de réglage du couple 1 sur le symbole « Perçage ».

Instructions d'utilisation

Frein de ralentissement

Lorsqu'on relâche l'interrupteur Marche/Arrêt 4, le mandrin est freiné, ce qui évite un fonctionnement par inertie de l'outil.

Lors de travaux de vissage, ne relâcher l'interrupteur Marche/Arrêt 4 que lorsque la vis est enfoncée à ras dans le matériau. La tête de vis ne pénètre alors pas le matériau.

Changement du mandrin

Dans les appareils sans blocage de la broche de perçage, le mandrin de perçage doit être remplacé par une station autorisée de service après-vente pour outillages électroportatifs Bosch.

Le mandrin de perçage doit être serré à un couple de serrage de 35–40 Nm environ.

Conseils d'utilisation

■ Lors du vissage de vis de taille et de longueur importantes dans des matériaux durs, il est recommandé de percer un avant-trou.

Nettoyage et entretien

■ Avant toute intervention sur l'appareil proprement dit, retirer l'accumulateur.

Pour obtenir un travail sûr et satisfaisant, nettoyer régulièrement l'appareil ainsi que ses ouïes de refroidissement.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.

Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la machine.

Instructions de protection de l'environnement

Récupération des matières premières plutôt qu'élimination des déchets

Les machines, comme d'ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacune une voie de recyclage appropriée.

Ce manuel d'instructions a été fabriqué à partir d'un papier recyclé blanchi en l'absence de chlore.

Nos pièces plastiques ont ainsi été marquées en vue d'un recyclage sélectif des différents matériaux.

Accumulateur Nickel-Cadmium : Au cas où votre produit serait équipé d'un accu Nickel-Cadmium, l'accu doit être récupéré, recyclé ou éliminé

en conformité avec les réglementations se rapportant à l'environnement.

Les accus usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE.

Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Service Après-Vente

www.bosch-pt.com

France

Information par Minitel 11

Nom : Bosch Outillage

Loc : Saint Ouen

Dépt : 93

B.P. 67-50, Rue Ardoin

F-93402 St. Ouen Cedex

Service conseil client,

Numéro Vert.... 0 800 05 50 51

Belgique

Robert Bosch S.A.

Service après-vente/Outillage

Industriestrasse 31

CH-8112 Otelfingen

+41 (0)1 / 8 47 16 16

Service conseil client, Numéro Vert.... 0 800 55 11 55

(€ Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : EN 50 144 (appareils sans fil) respectivement EN 60 335 (chargeurs électriques) conformément aux termes des réglementations 73/23/CEE, 89/336/CEE, 98/37/CE.

CE 02

Dr. Gerhard Felten

Dr. Eckerhard Strötgen

ppa. Feisen

i.v. Nguyen

Sous réserve de modifications
