Tipo de producto	Taladro atornillador inalámbrico
Características técnicas principales	2 velocidades, mandril automático, par ajustable
Alimentación eléctrica	Batería recargable
Tipo de batería	NiCd (Níquel-Cadmio)
Tensión	9.6 V
Poder	Máx. par de 20 Nm
Dimensiones aproximadas	Longitud: 25 cm, Ancho: 8 cm, Altura: 25 cm
Peso	1.2 kg
Funciones principales	Perforación, atornillado, desatornillado
Mantenimiento y limpieza	Limpiar con un paño húmedo, no sumergir en agua
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa Bosch
Información de seguridad	Usar gafas de protección, no usar en ambientes húmedos
Compatibilidades	Accesorios estándar para taladros atornilladores

Preguntas frecuentes - PSR 960 BOSCH

¿Cómo puedo recargar la batería de mi taladro Bosch PSR 960?

Conecte el cargador a una toma de corriente e inserte la batería en el cargador. El LED del cargador se enciende para indicar que la batería está en carga. Espere a que el LED se ponga verde para saber que la batería está completamente cargada.

¿Qué hacer si mi taladro no funciona?

Primero verifique que la batería esté bien cargada. Si la batería está cargada y el taladro aún no funciona, asegúrese de que la batería esté correctamente insertada. Si el problema persiste, puede ser necesario contactar con un servicio de atención al cliente.

¿Cómo cambiar la broca de mi taladro Bosch PSR 960?

Para cambiar la broca, tire del mandril del taladro para desbloquearlo, luego retire la broca usada. Inserte la nueva broca en el mandril y tire nuevamente para bloquearla en su lugar.

¿Qué tipos de trabajos puedo realizar con la Bosch PSR 960?

La Bosch PSR 960 es adecuada para perforar en madera, metal y plástico, así como para atornillar. Es ideal para trabajos de bricolaje en casa.

¿Cómo limpiar mi taladro Bosch PSR 960?

Utilice un paño suave y seco para limpiar el exterior del taladro. Evite usar productos químicos agresivos. Nunca sumerja el taladro en agua.

¿Cuál es la capacidad de la batería de la Bosch PSR 960?

La Bosch PSR 960 está equipada con una batería de 9,6 V, que ofrece una buena autonomía para trabajos de bricolaje ligeros a medianos.

¿Cómo saber si la batería de mi taladro debe ser reemplazada?

Si nota que la batería ya no retiene la carga o que el taladro funciona menos tiempo que antes, puede que sea hora de reemplazar la batería.

¿Puedo usar brocas estándar con la Bosch PSR 960?

Sí, la Bosch PSR 960 es compatible con brocas estándar que tengan un diámetro apropiado para el mandril del taladro.

¿La Bosch PSR 960 tiene garantía?

Sí, la Bosch PSR 960 generalmente está cubierta por una garantía de 2 años. Verifique su manual de usuario para detalles específicos.

MANUAL DE USUARIO PSR 960 BOSCH

Instrucciones de servicio

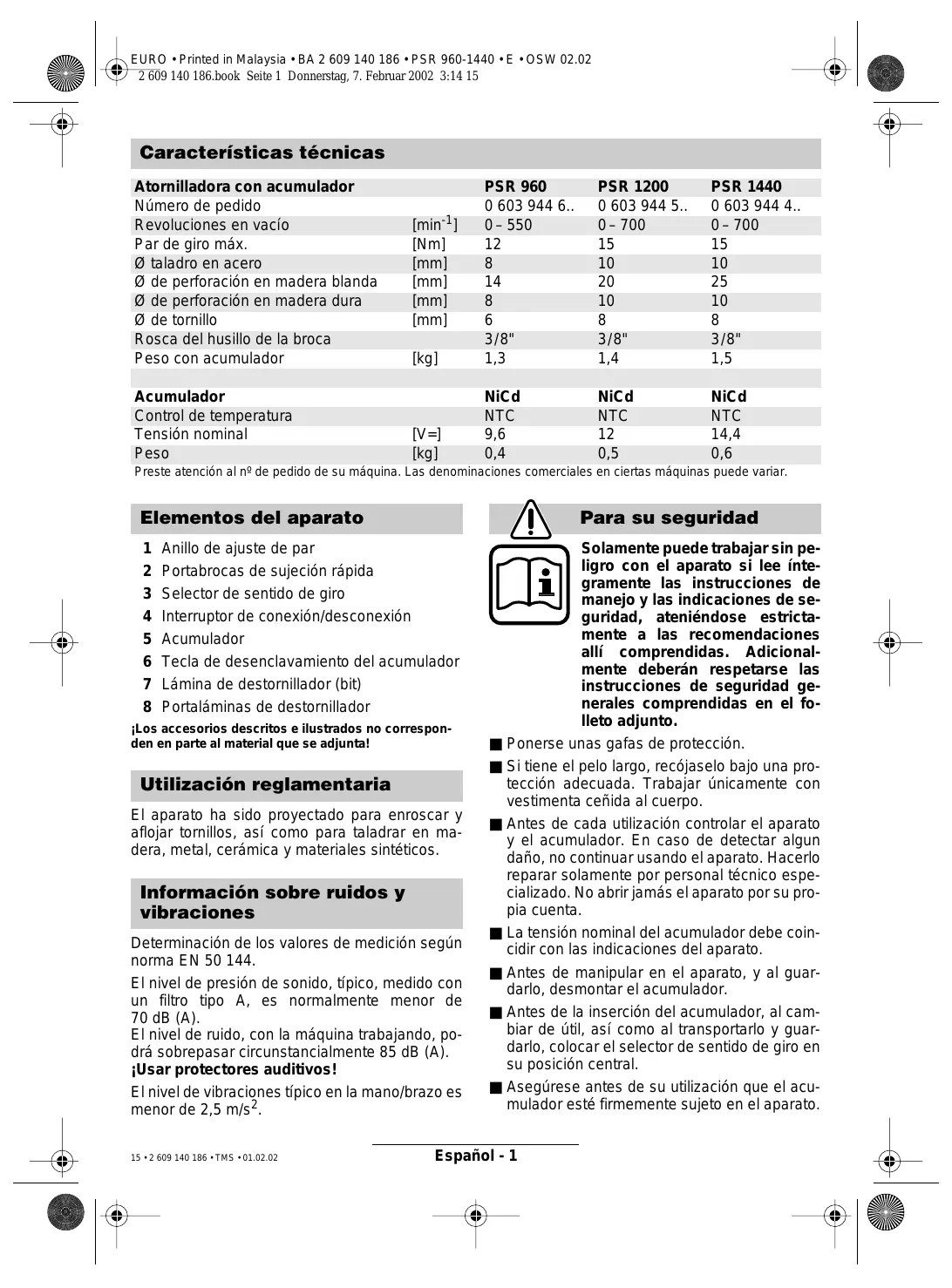

Características técnicas

Atornilladora con acumulador		PSR 960	PSR 1200	PSR 1440
Número de pedido		0 603 944 6..	0 603 944 5..	0 603 944 4..
Revoluciones en vacío	[min-1]	0–550	0–700	0–700
Par de giro máx.	[Nm]	12	15	15
∅ taladro en acero	[mm]	8	10	10
∅ de perforación en madera blanda	[mm]	14	20	25
∅ de perforación en madera dura	[mm]	8	10	10
∅ de tornillo	[mm]	6	8	8
Rosca del husillo de la broca		3/8"	3/8"	3/8"
Peso con acumulador	[kg]	1,3	1,4	1,5
Acumulador		NiCd	NiCd	NiCd
Control de temperatura		NTC	NTC	NTC
Tensión nominal	[V=]	9,6	12	14,4
Peso	[kg]	0,4	0,5	0,6

Preste atención al n° de pedido de su máquina. Las denominaciones comerciales en ciertas máquinas puede variar.

Elementos del aparato

1 Anillo de ajuste de par
2 Portabrocas de sujeción rápida
3 Selector de sentido de giro
4 Interruptor de conexión/desconexión
5 Acumulador
6 Tecla de desenclavamiento del acumulador
7 Lámina de destornillador (bit)
8 Portaláminas de destornillador

¡Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta!

Utilización reglamentaria

El aparato ha sido proyectado para enroscar y aflojar tornillos, así como para taladrar en madera, metal, cerámica y materiales sintéticos.

Información sobre ruidos y vibraciones

Determinación de los valores de medición según norma EN 50 144.

El nivel de presión de sonido, típico, medido con un filtro tipo A, es normalmente menor de 70 dB (A).

El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A). ¡Usar protectores auditivos!

El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s ^4 .

Para su seguridad

Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones allí comprendidas. Adicionalmente deberán respetarse las instrucciones de seguridad generales comprendidas en el folleto adjunto.

■ Ponerse unas gafas de protección.
■ Si tiene el pelo largo, recójaselo bajo una protección adecuada. Trabajar únicamente con vestimenta ceñida al cuerpo.
■ Antes de cada utilización controlar el aparato y el acumulador. En caso de detectar algún daño, no continuar usando el aparato. Hacerlo reparar solamente por personal técnico especializado. No abrir jamás el aparato por su propia cuenta.
■ La tensión nominal del acumulador debe coincidir con las indicaciones del aparato.
■ Antes de manipular en el aparato, y al guardarlo, desmontar el acumulador.
■ Antes de la inserción del acumulador, al cambiar de útil, así como al transportarlo y guardarlo, colocar el selector de sentido de giro en su posición central.
■ Asegúrese antes de su utilización que el acumulador esté firmemente sujeto en el aparato.

■ No solicite el aparato de manera tal que llegue a detenerse.
■ Sujetar el aparato firmemente: al trabajar pueden presentarse brevemente unos pares de reacción elevados.
■ Jamás permita que los niños utilicen el aparato.
■ Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos.

Acumulador y cargador

■ ¡Es imprescindible leer las instrucciones de manejo del cargador que se adjuntan!
El acumulador y el cargador han sido adaptados mutuamente. Para cargar el acumulador debe utilizarse solamente el cargador Bosch previsto para ello con la tensión de carga respectiva (ver placa de características). En caso de combinar acumuladores y cargadores para tensiones nominales diferentes éstos pueden dañarse.
■ Dejar enfriar un acumulador caliente antes de cargarlo.
■ Proteger el acumulador del calor y del fuego: ¡Peligro de explosión! No depositar el acumulador sobre radiadores ni exponerlo durante tiempo prolongado al sol; las temperaturas por encima de los 50 °C pueden dañarlo.
■ No abrir el acumulador, y protegerlo contra golpes. Guardarlo en un lugar seco y libre de heladas.
■ Proteger los contactos del acumulador desmontado, ya que en caso de cortocircuitarlos, existe peligro de incendio.
■ No arroje el acumulador a la basura, ni al fuego, ni al agua.

Antes de la puesta en funcionamiento

Carga del acumulador

Un acumulador nuevo o que no haya sido usado durante largo tiempo alcanza su plena potencia después de aprox. 5 ciclos de carga y descarga.

Para desmontar el acumulador 5 presionar las teclas de desenclavamiento 6 y sacarlo, tirando de él hacia abajo sin brusquedad.

El acumulador está equipado con un sensor de temperatura NTC que solamente permite la carga a temperaturas entre 0 °C y 45 °C. Con esto se consigue una larga duración del acumulador.

Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse.

■ Ténganse en cuenta las instrucciones para protección del medio ambiente.

Cambio de útil

Abrir el portabrocas lo suficiente para poder insertar el útil. Introducir el útil.

Sujetar el casquillo posterior y apretar firmemente a mano el casquillo anterior hasta que no sea perceptible ya más el ruido de carraca ("clic"). Con ello queda automáticamente enclavado el portabrocas.

Para retirar el útil, girar el casquillo delantero en sentido opuesto, para liberar así el mecanismo de enclavamiento.

Atornillado (ver figuras A + B)

Sujetar la punta de atornillar directamente en el portabrocas, o en caso de utilizar láminas de destornillador (bits) 7, emplear adicionalmente un portaláminas universal 8.

Puesta en servicio

Montaje del acumulador

Colocar el selector de sentido de giro 3 en la posición del centro = bloqueador de conexión, e insertar en la empuñadura, hasta que enclave, el acumulador cargado 5.

Conexión y desconexión

Para la puesta en marcha del aparato presionar el interruptor de conexión/desconexión 4.

La máquina funciona con un número de revoluciones variable entre 0 y máximo según la presión ejercida sobre el interruptor de conexión/desconexión 4. Presionándolo ligeramente, se consigue un régimen de giro reducido, lo que permite una puesta en marcha suave y controlada. No solicitar el aparato de manera que llegue a detenerse.

Para desconectar el aparato soltar el interruptor de conexión/desconexión 4.

Conmutación del sentido de giro

Accionar el selector de sentido de giro 3 solamente con el aparato detenido.

El selector de sentido de giro 3 sirve para invertir el sentido de giro de la máquina. Ello no es posible, sin embargo, si se mantiene presionado el interruptor de conexión/desconexión 4.

Al taladrar y enroscar tornillos debe ajustarse el sentido de giro en la posición DERECHA ⓑ.

Para desenroscar tornillos debe colocarse el selector de sentido de giro en la posición IZQUIERDA a.

Ajuste del par

Debe determinarse probando en cual de los 5 niveles de par del anillo de ajuste 1 se consigue enroscar los tornillos de manera que su cabeza quede a ras con el material.

1 Par bajo p. ej. tornillos pequeños, materiales blandos.
5 Ajuste firme p. ej. tornillos grandes, materiales duros.

Si el ajuste es correcto, se activa el embrague limitador en el momento en que el tornillo quede a ras con el material, o bien, al alcanzar el par de giro ajustado. Al desenroscar debe seleccionarse un ajuste más elevado o el símbolo de “Taladrar”. El ajuste correcto debe determinarse probando.

Taladrar

Colocar el anillo de ajuste de par 1 sobre el símbolo “Taladrar”.

Instrucciones de trabajo

Freno de marcha por inercia

Al soltar el interruptor de conexión/desconexión 4 se frena el portaútiles, impidiéndose así que la herramienta siga girando por inercia.

Al atornillar, no soltar el interruptor de conexión/desconexión 4 hasta que el tornillo haya quedado enrasado con el material. La cabeza del tornillo no penetra entonces en el material.

Cambio de portabrocas

En los aparatos que no dispongan de una retención del husillo de taladrar debe hacerse sustituir el portabrocas por un taller de servicio autorizado para herramientas eléctricas Bosch.

El portabrocas deberá apretarse con un par de apriete de 35–40 Nm aprox.

Consejos prácticos

■ Al enroscar tornillos de mayor tamaño y longitud en materiales duros, se recomienda realizar un taladrado previo.

Mantenimiento y limpieza

■ Antes de cualquier manipulación en el aparato extraer el acumulador.

Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad.

Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 cifras que figura en la placa de características del aparato.

Protección del medio ambiente

Recuperación de materias primas en lugar de producir desperdicios.

El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente.

Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro.

Para efectuar un reciclaje selectivo se han identificado las piezas de plástico.

Accumuladores de Níquel Cadmio: Si su producto utiliza acumuladores de Níquel Cadmio, guarde los acumuladores agotados para su reciclaje o eliminación de forma ecológica.

Los acumuladores defectuosos o inservibles deben reciclarse conforme a la directriz 91/157/CEE.

Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

C [phone]

www.bosch-pt.com

Servicio técnico y asistencia al cliente

www.bosch-pt.com

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

E-28037 Madrid

Asesoramiento al cliente.... [phone]

Fax....[phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

C +58 (0)2 / 207 45 11

México

Robert Bosch S.A. de C.V.

C Interior: +52 (0)1 / 800 250 3648

C D.F.: +52 (0)1 / 5662 8785

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Córdoba 5160

1414 Buenos Aires (Capital Federal)

Atención al Cliente

C +54 (0)810 / 555 2020

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

C +51 (0)1 / 475-5453

E-Mail: [e-mail]

Chile

EMASA S.A.

Irarrázaval 259 – Ñuñoa

Santiago

C +56 (0)2 / 520 3100

E-Mail: [e-mail]

(€) Declaración de conformidad

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50 144 (aparatos accionados por acumulador), o bien EN 60 335 (cargadores de acumuladores) de acuerdo con las regulaciones 73/23/CEE, 89/336/CEE, 98/37/CE.

CE 02

Dr. Gerhard Felten Dr. Eckerhard Strötgen

ppa. Feisen i.v. Moyen

Reservado el derecho de modificaciones
