GEBRUIKSAANWIJZING PSR 960 BOSCH

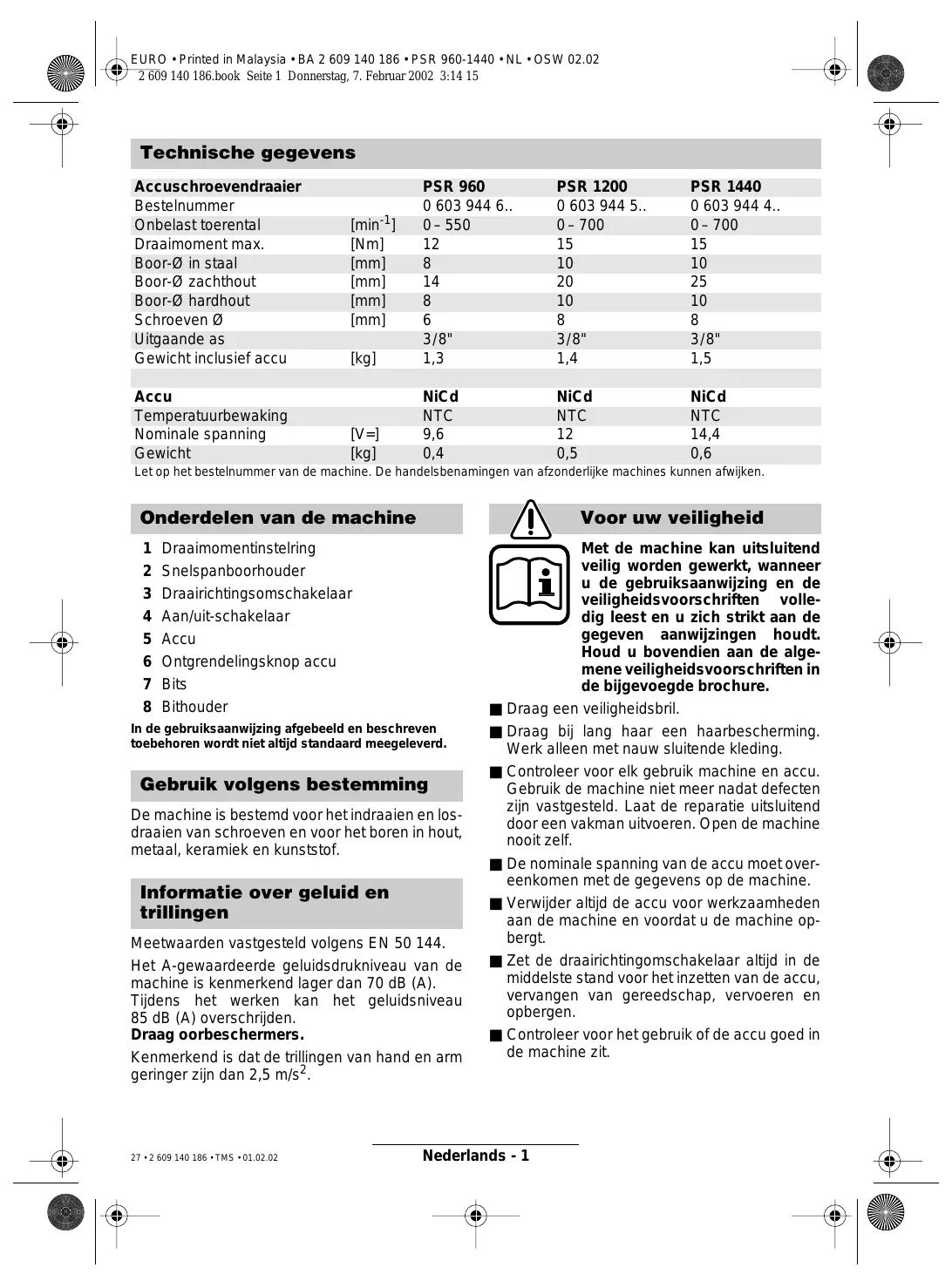

Voor uw veiligheid Draaimomentinstelring Snelspanboorhouder Draairichtingsomschakelaar Aan/uit-schakelaar Accu Ontgrendelingsknop accu Bits Bithouder In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd. Gebruik volgens bestemming De machine is bestemd voor het indraaien en losdraaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof. Informatie over geluid en trillingen

Meetwaarden vastgesteld volgens EN 50 144. Het A-gewaardeerde geluidsdrukniveau van de machine is kenmerkend lager dan 70 dB (A). Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden. Draag oorbeschermers. Kenmerkend is dat de trillingen van hand en arm geringer zijn dan 2,5 m/s2. 27 • 2 609 140 186 • TMS • 01.02.02

Met de machine kan uitsluitend veilig worden gewerkt, wanneer u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de gegeven aanwijzingen houdt. Houd u bovendien aan de algemene veiligheidsvoorschriften in de bijgevoegde brochure. Draag een veiligheidsbril. Draag bij lang haar een haarbescherming. Werk alleen met nauw sluitende kleding. Controleer voor elk gebruik machine en accu. Gebruik de machine niet meer nadat defecten zijn vastgesteld. Laat de reparatie uitsluitend door een vakman uitvoeren. Open de machine nooit zelf. De nominale spanning van de accu moet overeenkomen met de gegevens op de machine. Verwijder altijd de accu voor werkzaamheden aan de machine en voordat u de machine opbergt. Zet de draairichtingomschakelaar altijd in de middelste stand voor het inzetten van de accu, vervangen van gereedschap, vervoeren en opbergen. Controleer voor het gebruik of de accu goed in de machine zit. Nederlands - 1 EURO • Printed in Malaysia • BA 2 609 140 186 • PSR 960-1440 • NL • OSW 02.02 2 609 140 186.book Seite 2 Donnerstag, 7. Februar 2002 3:14 15 ■ Belast de machine niet zo sterk dat deze tot stilstand komt. ■ Houd de machine goed vast: bij het vastdraaien kunnen gedurende korte tijd hoge reactiemomenten optreden. ■ Laat kinderen de machine nooit gebruiken. ■ Bosch kan een juiste werking van de machine uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt. Accu en oplaadapparaat ■ Lees beslist de meegeleverde gebruiksaanwijzing van het oplaadapparaat. ■ Accu en oplaadapparaat zijn op elkaar afgestemd. Gebruik voor het opladen alleen een daarvoor bedoeld Bosch-oplaadapparaat met een bij de accu passende oplaadspanning (zie typeplaatje). Een combinatie met verschillende nominale spanningen leidt tot beschadiging van accu of oplaadapparaat. ■ Laat een warme accu voor het opladen afkoelen. ■ Bescherm de accu tegen hitte en vuur: explosiegevaar! Leg de accu niet op een verwarmingsradiator en stel deze niet langdurig bloot aan fel zonlicht. Temperaturen boven 50 °C zijn schadelijk. ■ Open de accu niet en bescherm deze tegen schokken. Bewaar de accu droog en vorstvrij. ■ Dek de contacten van de naar buiten getrokken accu af. Bij kortsluiting door overbrugging met metaal bestaat brandgevaar! ■ Gooi de accu niet bij het huisvuil en evenmin in het vuur of het water. Voor de ingebruikneming Accu opladen Een nieuwe of lang niet gebruikte accu levert pas na ca. 5 oplaad- en ontlaadcycli zijn volledige capaciteit. Wanneer u de accu 5 wilt verwijderen, drukt u de ontgrendelkop 6 in en trekt u de accu naar beneden uit. Forceer niet. De accu is uitgerust met een NTC-temperatuurbewaking die alleen in het temperatuurbereik tussen 0 °C en 45 °C oplaadt. Hierdoor wordt de levensduur van de accu verlengd. 28 • 2 609 140 186 • TMS • 01.02.02 Een duidelijk kortere gebruiksduur na het opladen geeft aan dat de accu's versleten zijn en moeten worden vervangen. ■ Neem de milieuvoorschriften in acht. Gereedschap wisselen Draai de boorhouder open tot het toebehoren in de boorhouder kan worden geplaatst. Plaats het toebehoren in de boorhouder. Houd de achterste huls vast en draai de voorste huls met de hand stevig dicht tot geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld. De vergrendeling wordt weer opgeheven als voor het verwijderen van het toebehoren de voorste huls in de tegengestelde richting wordt gedraaid. Schroeven (zie afbeeldingen

Span het bit rechtstreeks in de boorhouder 7 of gebruik een aparte universeelbithouder 8. Ingebruikneming Accu plaatsen Zet de draairichtingomschakelaar 3 in het midden (inschakelblokkering) en laat de opgeladen accu 5 in de greep vastklikken. In- en uitschakelen Wanneer u de machine in gebruik wilt nemen, drukt u de aan/uit-schakelaar 4 in. De machine loopt afhankelijk van de druk op de aan/uit-schakelaar 4 met variabel toerental tussen 0 en maximaal. Een lichte druk zorgt voor een laag toerental en zodat rustig en gecontroleerd kan worden begonnen. Belast de machine niet zo sterk dat deze tot stilstand komt. Wanneer u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 4 los. Nederlands - 2 EURO • Printed in Malaysia • BA 2 609 140 186 • PSR 960-1440 • NL • OSW 02.02 2 609 140 186.book Seite 3 Donnerstag, 7. Februar 2002 3:14 15 Draairichting omschakelen Aanwijzingen voor het gebruik Schakel de draairichting alleen om als de machine stilstaat. Met de draairichtingomschakelaar 3 wordt de draairichting van de machine omgeschakeld. Wanneer de aan/uit-schakelaar 4 wordt bediend is dit echter niet mogelijk. Voor het boren en indraaien van schroeven moet de draairichting RECHTS b worden ingesteld.

bbbbb Voor het uitdraaien van schroeven moet met de draairichtingomschakelaar naar LINKS a worden omgeschakeld. Draaimoment instellen Proefsgewijs moet worden vastgesteld met welke van de 5 instellingen van de instelring voor het draaimoment 1 de schroeven aansluitend in het materiaal worden ingedraaid. Lage instelling bijv. kleine schroeven, zachte materialen. Hoge instelling bijv. grote schroeven, harde materialen. Wanneer de instelling juist is, gaat de klikkoppeling open zodra de schroef aansluitend in het materiaal is gedraaid of het ingestelde draaimoment is bereikt. Kies bij het uitdraaien een hogere instelling of stel in op het symbool „Boren”. De juiste instelling moet proefsgewijs worden bepaald. Boren Stel de instelring voor het draaimoment 1 in op het symbool „Boren”.

29 • 2 609 140 186 • TMS • 01.02.02 Snelstop Bij het loslaten van de aan/uit-schakelaar 4 wordt de boorhouder afgeremd. Daardoor wordt het uitlopen van het gereedschap voorkomen. Laat bij schroefwerkzaamheden de aan/uit-schakelaar 4 pas los wanneer de kop van de schroef vlak op het materiaal ligt. De schroefkop dringt dan niet in het materiaal. Boorhouder vervangen Bij machines zonder blokkering van de uitgaande as moet de boorhouder worden vervangen door een erkende klantenservice voor Bosch elektrische gereedschappen. De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 35 – 40 Nm. Tips ■ Bij het indraaien van grotere of lange schroeven in harde materialen kunt u het best voorboren. Onderhoud en reiniging ■ Neem altijd voor werkzaamheden aan de machine de accu uit de machine. Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken. Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparatieservice voor Bosch elektrisch gereedschap te worden uitgevoerd. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het bestelnummer van 10 cijfers van de machine.

Nederlands - 3 EURO • Printed in Malaysia • BA 2 609 140 186 • PSR 960-1440 • NL • OSW 02.02 2 609 140 186.book Seite 4 Donnerstag, 7. Februar 2002 3:14 15 Milieubescherming Technische dienst en klantenservice Terugwinnen van grondstoffen in plaats van het weggooien van afval. Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Nikkelcadmiumaccu: indien uw product is voorzien van een nikkelcadmiumaccu, moet de accu worden ingezameld en gerecycled of op milieuvriendelijke wijze worden afgevoerd. Defecte en lege accu’s moeten volgens richtlijn 91/157/EEG worden gerecycled. www.bosch-pt.com Nederland Robert Bosch B.V. Postbus 502 NL-2132 AM Hoofddorp Neptunusstraat 71 NL-2132 JP Hoofddorp ✆ .................................................. +31 (0)23 / 56 56 620 Fax .................................................. +31 (0)23 / 56 56 611 E-Mail: Gereedschappen@nl.bosch.com België Robert Bosch N.V. After Sales Service Gereedschappen Henri Genessestraat 1 BE-1070 Brussel ✆ ..................................................... +32 (0)2 / 525.50 29 Fax ..................................................... +32 (0)2 / 525.54.30 ✆ Service conseil client ..... +32 (0)2 / 525.53.07 E-Mail: Outillage.Gereedschappen@be.bosch.com Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 (accugereedschappen) resp. EN 60 335 (accu-oplaadapparaten) volgens de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG en 98/37/EG. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Wijzigingen voorbehouden 30 • 2 609 140 186 • TMS • 01.02.02 Nederlands - 4 EURO • Printed in Malaysia • BA 2 609 140 186 • PSR 960-1440 • DK • OSW 02.02 2 609 140 186.book Seite 1 Donnerstag, 7. Februar 2002 3:14 15 Tekniske data Akku-skruetrækker Bestillingsnummer Omdrejningstal, ubelastet Drejningsmoment maks. Bore-Ø - stål Bore-Ø blødt træ Bore-Ø hårdt træ Skrue-Ø Borespindelgevind Vægt med akku Akku Temperaturovervågning Nominel spænding Vægt [kg] PSR 960 0 – 550
