BEDIENUNGSANLEITUNG PSR 960 BOSCH

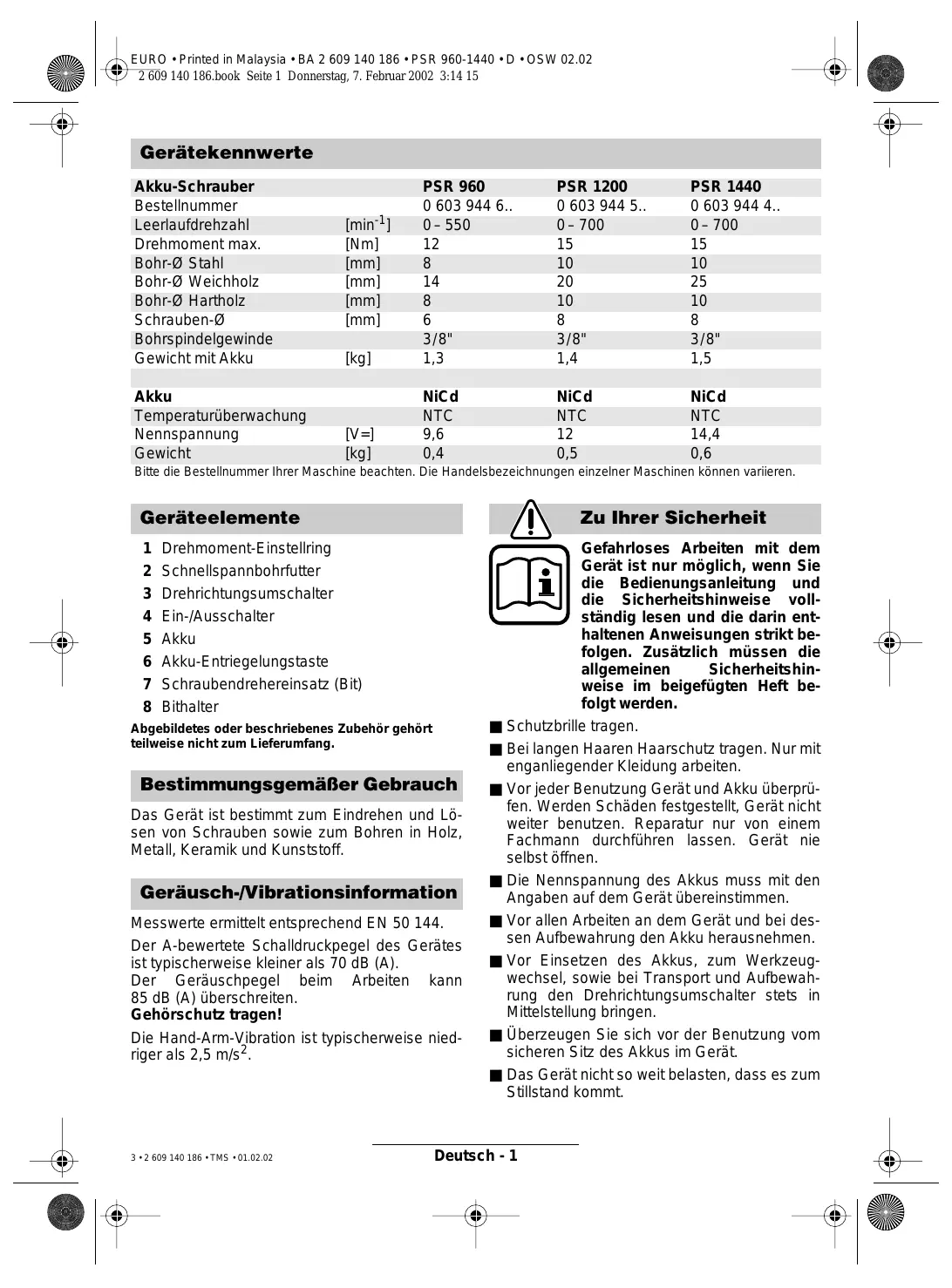

Akku-Schrauber		PSR 960	PSR 1200	PSR 1440
Bestellnummer		0 603 944 6..	0 603 944 5..	0 603 944 4..
Leerlaufdrehzahl	[min-1]	0–550	0–700	0–700
Drehmoment max.	[Nm]	12	15	15
Bohr-∅ Stahl	[mm]	8	10	10
Bohr-∅ Weichholz	[mm]	14	20	25
Bohr-∅ Hartholz	[mm]	8	10	10
Schrauben-∅	[mm]	6	8	8
Bohrspindelgewinde		3/8"	3/8"	3/8"
Gewicht mit Akku	[kg]	1,3	1,4	1,5
Akku		NiCd	NiCd	NiCd
Temperaturüberwachung		NTC	NTC	NTC
Nennspannung	[V=]	9,6	12	14,4
Gewicht	[kg]	0,4	0,5	0,6

Bitte die Bestellnummer Ihrer Maschine beachten. Die Handelsbezeichnungen einzelner Maschinen können variieren.

Geräteelemente

1 Drehmoment-Einstellring
2 Schnellspannbohrfutter
3 Drehrichtungsumschalter
4 Ein-/Ausschalter
5 Akku
6 Akku-Entriegelungstaste
7 Schraubendrehereinsatz (Bit)
8 Bithalter

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff.

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 50 144.

Der A-bewertete Schalldruckpegel des Gerätes ist typischerweise kleiner als 70 dB (A).

Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten.

Gehörschutz tragen!

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^4 .

Zu Ihrer Sicherheit

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigefügten Heft befolgt werden.

■ Schutzbrille tragen.
■ Bei langen Haaren Haarschutz tragen. Nur mit enganliegender Kleidung arbeiten.
■ Vor jeder Benutzung Gerät und Akku überprüfen. Werden Schäden festgestellt, Gerät nicht weiter benutzen. Reparatur nur von einem Fachmann durchführen lassen. Gerät nie selbst öffnen.
■ Die Nennspannung des Akkus muss mit den Angaben auf dem Gerät übereinstimmen.
■ Vor allen Arbeiten an dem Gerät und bei dessen Aufbewahrung den Akku herausnehmen.
■ Vor Einsetzen des Akkus, zum Werkzeugwechsel, sowie bei Transport und Aufbewahrung den Drehrichtungsumschalter stets in Mittelstellung bringen.
■ Überzeugen Sie sich vor der Benutzung vom sicheren Sitz des Akkus im Gerät.
■ Das Gerät nicht so weit belasten, dass es zum Stillstand kommt.

■ Gerät gut festhalten: Beim Festziehen können kurzzeitig hohe Reaktionsmomente auftreten.
- Niemals Kindern die Benutzung des Gerätes gestatten.
■ Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.

Akku und Ladegerät

■ Unbedingt die beiliegende Bedienungsanleitung des Ladegerätes lesen!
■ Akku und Ladegerät sind aufeinander abgestimmt. Zum Laden nur ein dafür vorgesehenes Bosch-Ladegerät mit zum Akku passender Ladespannung verwenden (siehe Typenschild). Eine Kombination mit unterschiedlichen Nennspannungen führt zur Beschädigung von Akku bzw. Ladegerät.
■ Erwärmten Akku vor dem Laden abkühlen lassen.
■ Akku vor Hitze und Feuer schützen: Explosionsgefahr! Akku nicht auf Heizkörper ablegen oder längere Zeit starker Sonneneinstrahlung aussetzen, Temperaturen über 50 °C schaden.
■ Akku nicht öffnen sowie vor Stoß schützen. Trocken und frostsicher aufbewahren.
■ Die Kontakte des herausgezogenen Akkus abdecken. Bei Kurzschluss durch metallische Überbrückung besteht Brandgefahr.
■ Werfen Sie den Akku nicht in den Hausmüll, ins Feuer oder ins Wasser.

Vor der Inbetriebnahme

Akku laden

Ein neuer oder längere Zeit nicht verwendeter Akku bringt erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung.

Zur Entnahme des Akkus 5 die Entriegelungstasten 6 drücken und den Akku nach unten herausziehen. Keine Gewalt anwenden.

Der Akku ist mit einer NTC-Temperaturüberwachung ausgestattet, welche Ladung nur im Temperaturbereich zwischen 0 °C und 45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass die Akkus verbraucht sind und ersetzt werden müssen.

■ Hinweise zum Umweltschutz beachten.

Werkzeugwechsel

Das Bohrfutter öffnen, bis das Werkzeug eingesetzt werden kann. Das Werkzeug einsetzen.

Die hintere Hülse festhalten und die vordere Hülse von Hand kräftig zudrehen bis kein Überrasten („klick“) mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.

Die Verriegelung löst sich wieder, wenn zum Entfernen des Werkzeuges die vordere Hülse in Gegenrichtung gedreht wird.

Schrauben (siehe Bilder A + B)

Die Schrauberklinge direkt in das Bohrfutter einspannen oder bei Verwendung von Schraubendrehereinsätzen (Bits) 7 zusätzlichen Universalbithalter 8 verwenden.

Inbetriebnahme

Akku einsetzen

Den Drehrichtungsumschalter 3 auf Mitte = Einschaltsperre stellen und den geladenen Akku 5 in den Griff einrasten lassen.

Ein-/Ausschalten

Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 4 drücken.

Die Maschine läuft je nach Druck auf den Ein-/Ausschalter 4 mit variabler Drehzahl zwischen 0 und Maximum. Leichter Druck bewirkt eine kleine Drehzahl und macht somit einen sanften, kontrollierten Anlauf möglich. Das Gerät nicht so stark belasten, dass es zum Stillstand kommt.

Zum Ausschalten des Gerätes den Ein-/Ausschalter 4 loslassen.

Umschalten der Drehrichtung

Den Drehrichtungsumschalter 3 nur bei Stillstand betätigen.

Mit dem Drehrichtungsumschalter 3 wird die Drehrichtung der Maschine umgeschaltet. Bei betätigtem Ein-/Ausschalter 4 ist dies jedoch nicht möglich.

Zum Bohren und Eindrehen von Schrauben ist Drehrichtung

RECHTS ⓑ einzustellen.

Um Schrauben herauszudrehen, ist auf Drehrichtung LINKS ⓐ umzuschalten.

Drehmoment einstellen

Im praktischen Versuch ist zu ermitteln, mit welcher der 5 Einstellungen des Drehmoment-Einstellrings 1 die Schrauben bündig in das Material eingedreht werden.

1 Schwache Einstellung, z. B. kleine Schrauben, weiche Werkstoffe.

5 Starke Einstellung, z. B. große Schrauben, harte Werkstoffe.

Bei richtiger Einstellung öffnet die Überrastkupplung, sobald die Schraube bündig in das Material eingedreht bzw. das eingestellte Drehmoment erreicht ist. Beim Herausdrehen höhere Einstellung wählen, bzw. auf Symbol „Bohren“ stellen. Die richtige Einstellung ist durch praktischen Versuch zu ermitteln.

Bohren

Den Drehmoment-Einstellring 1 auf das Symbol „Bohren“ stellen.

Arbeitshinweise

Auslaufbremse

Beim Loslassen des Ein-/Ausschalters 4 wird das Bohrfutter abgebremst und dadurch das Nachlaufen des Werkzeugs verhindert.

Bei Schraubarbeiten den Ein-/Ausschalter 4 erst dann loslassen, wenn die Schraube bündig in das Material eingedreht ist. Der Schraubenkopf dringt dann nicht in das Material ein.

Bohrfutter wechseln

Bei Geräten ohne Bohrspindelarretierung muss das Bohrfutter von einer autorisierten Kunden-dienststelle für Bosch-Elektrowerkzeuge ausgewechselt werden.

Das Bohrfutter muss mit einem Anzugs-drehmoment von ca. 35–40 Nm festge-zogen werden.

Tipps

■ Bei Eindrehen größerer, längerer Schrauben in harten Werkstoffen am besten vorbohren.

Wartung und Reinigung

■ Vor allen Arbeiten an dem Gerät den Akku herausnehmen.

Gerät und Lüftungsschlitze stets sauber halten, um gut und sicher zu arbeiten.

Sollte das Gerät trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

Wenn Ihr Produkt mit einem Nickel-Cadmium-Akku ausgerüstet ist, muss der Akku gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 91/157/EWG recycelt werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

In Deutschland sind nicht mehr gebrauchsfähige Geräte zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Service und Kundenberater

www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

D-37589 Kalefeld

Service: 01 80 - 3 35 54 99

Fax....[phone] / 20 22 37

C Kundenberater: 01 80 - 3 33 57 99

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

A-1232 Wien

Service: +43 (0)1 / 61 03 80

Fax....+43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

Robert Bosch AG

Kundendienst Elektrowerkzeuge

Industriestrasse 31

CH-8112 Otelfingen

Service: +41 (0)1 / 8 47 16 16
Kundenberater:...... Grüne Nr. 0 800 55 11 55

CE Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 (Akku-Geräte) bzw. EN 60 335 (Akku-Ladegeräte) gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 98/37/EG.

CE 02

Dr. Gerhard Felten Dr. Eckerhard Strötgen

ppa. Feisen i.v. Mogen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten
