MANUAL DE UTILIZADOR ART 26 EASYTRIM BOSCH

+56 (0)2 / 520 3100 E-Mail: emasa@emasa.cl Declaración de conformidad Servicio de asistencia técnica Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid ✆ Asesoramiento al cliente .......... +34 901 11 66 97 Fax .............................................................. +34 91 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ ........................................................ +58 (0)2 / 207 45 11 México Robert Bosch S.A. de C.V. ✆ Interior ................................. +52 (0)1 / 800 627 1286 ✆ D.F............................................ +52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente ✆ .................................................... +54 (0)810 / 555 2020 E-Mail: herramientas.bosch@ar.bosch.com 29 • F016L70 457 • 06.12 Determinación de los valores de medición según norma 2000/14/CE (a 1,60 m de altura y 1,0 m de distancia) y EN 28 662. El nivel de ruido típico de la máquina corresponde a: nivel de presión de sonido 72 dB (A); nivel de potencia de sonido 88 dB (A). El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s2. Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 786, EN 60 335 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE: El nivel de potencia acústica LWA que se garantiza, es inferior a 94 dB (A). Procedimiento para evaluación de la conformidad según apéndice VI. Servicio de inspección designado: SRL, Sudbury England Nº de identificación del servicio de inspección designado: 1088 Leinfelden, 01.06.2006. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division Reservado el derecho de modificaciones Español - 6 Instruções de segurança Atenção! Ler atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparador de relva sem fio. Guardar a instrução de serviço para uma consulta posterior. Explicação dos símbolos do aparador de relva sem fio Avisos gerais de perigo. Leia a instrução de serviço. Usar um óculos de protecção. 360° Observe por favor, que pessoas que se encontrem perto do local de trabalho não sejam lesadas por objectos que possam ser atirados pelo aparelho. Mantenha as pessoas que se encontrem na área de trabalho, em distância suficientemente segura da máquina. Remover o acumulador antes de limpar o aparelho, de ajustá-lo ou se este permancer sem vigilância por curto tempo. Não aparar a relva durante chuva nem deixar o aparador de relva ao ar livre na chuva. ■ Jamais operar o aparador de relva com coberturas ou dispositivos de protecção danificadas, ou se estes tiverem sido removidos. Não utilizar o carregador, se estiver danificado ou gasto. ■ Após cada utilização e sempre no caso de golpe/pancada, deverá verificar se o aparelho apresenta sinais de desgaste ou danos e se for o caso deverá reparar. ■ Não usar o aparador de relva com os pés descalços, nem com sandalhas abertas, utilizar sempre sapatos firmes e calças compridas. ■ Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparador de relva. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparador de relva deverá ser guardado em local inacessível para crianças. ■ Jamais aparar relva, se pessoas, principalmente crianças ou animais domésticos, se encontrarem nos arredores. ■ O operador ou utilizador é plenamente responsável por acidentes ou danos em outras pessoas ou em propriedade alheia. ■ Aguardar, até a lâmina em rotação para completamente, antes de tocá-la. Após desligar o motor, a lâmina continua a girar e pode causar lesões. 30 • F016L70 457 • 06.12 ■ Apenas aparar a relva com a luz do dia ou com boas condições de luz artificial. ■ Se possível, não operar o aparador de relva com a relva molhada. ■ Desligar o aparador de relva sem fio ao transportá-lo da/ para a superfície de trabalho. ■ Manter as mãos e os pés afastados das lâminas em rotação antes de ligar o aparelho. ■ Não colocar as mãos e os pés nas proximidades das lâminas em rotação. ■ Jamais utilizar lâminas de metal neste aparador. ■ Controlar e realizar regularmente a manutenção do aparador de relva sem fio. ■ O aparador de relva sem fio só deve ser reparado por oficinas de serviço autorizadas. ■ Assegure-se sempre, que as aberturas de ventilação estejam sempre livres de restos de relva. ■ Desligar e retirar o acumulador: – sempre que deixar o aparelho sem vigilância – antes de substituir a lâmina – antes de limpar, ou antes de trabalhos no aparador de relva sem fio. ■ Guardar o aparelho em local seguro e seco, fora do alcance de crianças. Não coloque quaisquer outros objectos sobre o aparelho. ■ Por motivos de segurança, deverá substituir peças gastas ou danificadas. ■ Assegure-se, de que as peças sobressalentes sejam peças genuínas Bosch. ■ Assegure-se que o aparelho esteja desligado, antes de introduzir o acumulador. A introdução de um acumulador numa ferramenta eléctrica ligada, pode levar a acidentes. ■ Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores. ■ Apenas utilize nas ferramentas eléctricas os acumuladores previstos. A utilização de outros acumuladores pode levar a lesões e riscos de incêndio. ■ Quando o acumulador não estiver em uso, mantenha-o afastado de outros objectos de metal, como por exemplo agrafos, moedas, chaves, pregos, parafusos, ou outros pequenos objectos metálicos que possam ligar em ponte os contactos. Um curto circuito entre os contactos do acumulador pode causar queimaduras ou incêndio. ■ Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água fresca. Se o líquido entrar em contacto com os olhos, procure um auxílio médico. O líquido que escapa do acumulador pode levar a irritações ou queimaduras da pele. Português - 1 Dados técnicos do aparelho Aparador de relva sem fio

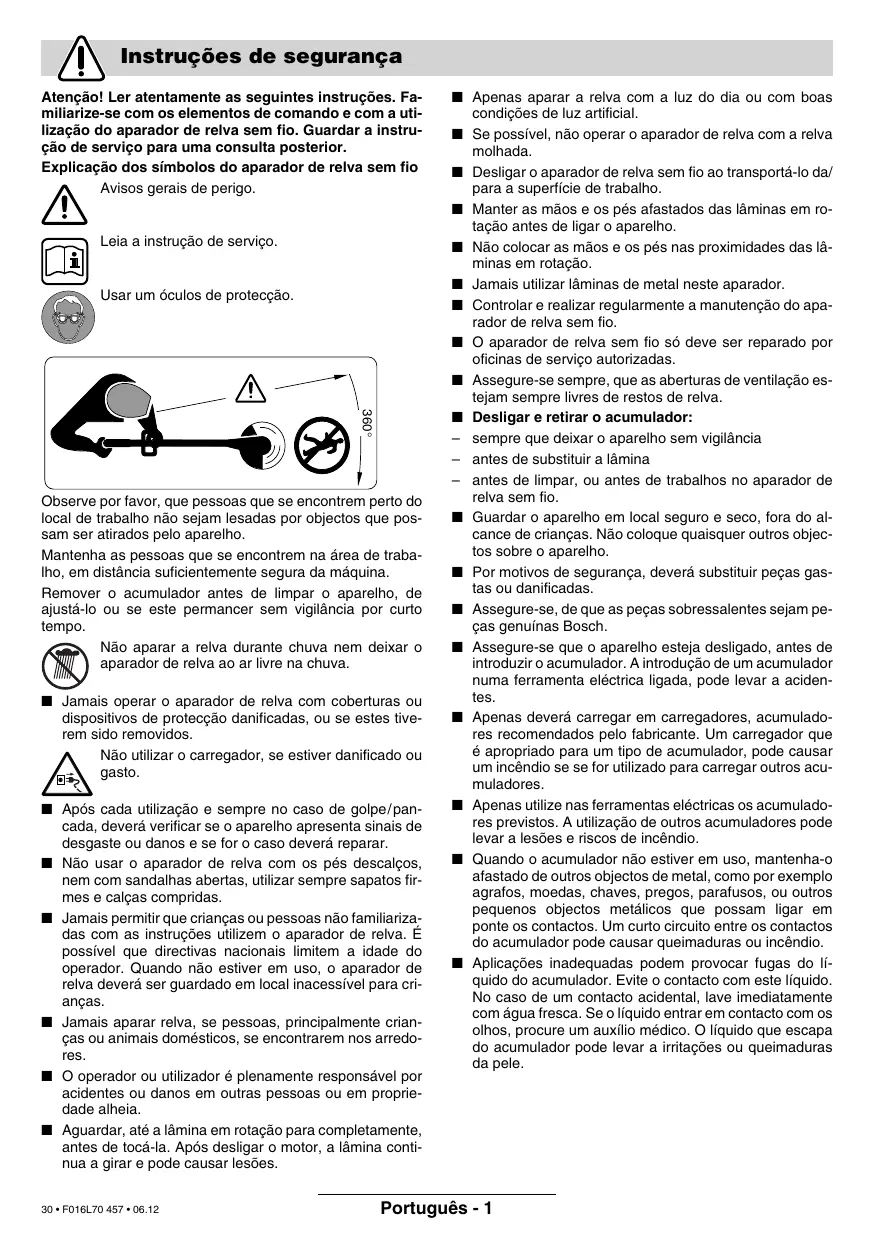

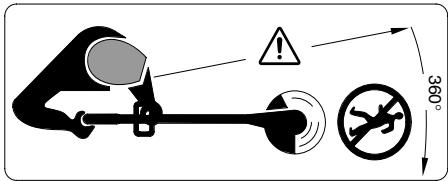

ART 23 EASYTRIM ACCU/ ART 26 EASYTRIM ACCU/

N° de encomenda 3 600 H78 H.. 3 600 H78 J.. Número de rotação em vazio [min-1] 9 500 Diâmetro de corte [cm]

Corrente de carga [A] 0,4 0,4 Faixa de temperatura de carga admissível [°C] 0 – 45 0 – 45 *Tempo de carga, tendo como base a própria tensão de entrada de 230 V do carregador. Utilização de acordo com as disposições Elementos do aparelho O aparelho é destinado para cortar relva e ervas daninhas sob arbustos, assim como em ribanceiras e cantos, que não podem ser alcançados com o cortarelvas. A utilização conforme às disposições refere-se a uma temperatura ambiente entre 0 °C e 40 °C. Introdução Este manual contém instruções sobre a montagem correcta e a utilização segura do seu aparelho. É importante que estas instruções sejam lidas com atenção. Componentes fornecidos

Interruptor de ligar/desligar Punho Punho de guia Parte superior do cabo Parte inferior do cabo Cabeçote do aparador Aberturas de ventilação Capa de protecção Acumulador Carregador Compartimento de carga do acumulador Indicação LED Ficha de rede** Número de série **específico para cada país Retirar o aparador de relva sem fio cuidadosamente da embalagem e verificar se as seguintes peças estão completas: – Aparador – Capa de protecção – Prato de corte – Lâmina de corte – Carregador – Instrução de serviço Os acessórios ilustrados e descritos nas instruções de serviço nem sempre são abrangidos pelo conjunto de fornecimento! Se quaisquer peças estiverem faltando ou danificadas, dirija-se ao seu revendedor autorizado. 31 • F016L70 457 • 06.12 Português - 2 B Montagem da capa de protecção Colocar a cobertura de protecção 8 sobre a 6. Para sua segurança Atenção! Desligar o aparelho e remover o acumulador, antes de realizar trabalhos de ajuste ou de limpeza. A lâmina de corte ainda continua a funcionar durante alguns segundos após desligar o aparador de relva. Cuidado – não tocar nas lâminas de corte em rotação. Processo de carregamento O processo de carga começa, logo que a ficha de rede for colocada na tomada e o acumulador 9 no compartimento de carga 11. O LED 12 verde não é uma indicação do estado de carga! O LED verde iluminado, indica que há fluxo de corrente de carga. Após terminado o processo de carga (aprox. 3 h– 5 h), deverá puxar a ficha de rede do carregador da tomada e retirar o acumulador. O acumulador não deveria ser carregado por mais de 5,5 h. Uma elevação da temperatura do acumulador indica que está completamente carregado. Indicações de aplicação É possível que o carregador se aqueça após contínuos e repetidos ciclos de carga em sequência directa. Isto no entanto é inofensivo e não significa nenhum defeito técnico do aparelho. Um acumulador novo ou um que não foi utilizado por muito tempo, apenas alcança a sua plena potência após aprox. 5 ciclos de carga e descarga. Um período de funcionamento sensivelmente reduzido após o processo de carregamento, indica que os acumuladores estão gastos e que devem ser substituidos. Montagem ➊ Encaixar a cobertura de protecção na cabeça do aparador e deslocá-la para trás. ➋ Pressionar a cobertura de protecção para baixo, até engatar (clic). C Montar o prato/lâmina de corte Premir o prato de corte 15 sobre o eixo de accionamento (clic). Colocar a lâmina 16 sobre a cavilha 17, premir e puxar para fora, até engatar. Cortar e aparar cantos Remover pedras, pedaços de madeira e outros objectos soltos da superfície a ser cortada. A lâmina de corte ainda continua a funcionar durante alguns segundos após desligar o aparador de relva sem fio. Aguardar até o motor/a lâmina de corte estar parada, antes de ligar novamente. Não desligar e religar repetidamente em curto espaço de tempo. Ligar e desligar Premir o interruptor 1 e manter premido. Para desligar, deverá soltar o interruptor 1. D Aparar relva Deslocar o aparador de relva sem fio para a esquerda e para a direita e mantê-lo em distância suficiente do corpo. O aparador de relva sem fio pode cortar eficientemente relva com até uma altura de 15 cm. Relva alta deve ser cortada em etapas. Cortar em volta de árvores e arbustos Cuidado ao cortar ao redor de árvores e arbustos, para que não entrem em contacto com o fio. Plantas podem morrer, se a sua casca for danificada. Só recolocar o acumulador, quando o aparador de relva estiver completamente montado. Assegure-se de que o aparador de relva esteja montado nesta sequência: A Montar o cabo do aparador Encaixar a parte superior do cabo 4 e a parte inferior do cabo 5, até soar um “clic”. Nota: uma vez encaixadas a parte superior e a parte inferior do cabo, estas não poderão mais ser separadas. Assegure-se de que o cabo não esteja entalado nem torcido. 32 • F016L70 457 • 06.12 Português - 3 Vida útil do acumulador A vida útil do acumulador depende das condições de trabalho: Leves condições: até 500 metros Médias condições: até 300 metros Severas condições: até 50 metros

Manutenção da lâmina Retirar o acumulador antes de todos os trabalhos no aparelho. Para retirar a lâmina 16 gasta, deverá premir a lâmina para dentro, até pular para fora da cavilha 17. Livrar a cavilha 17 de todos restos de plásticos/de sujidade com uma lâmina afiada. Para montar uma nova lâmina 16, deverá colocar a lâmina 16 sobre a cavilha 17, premir para baixo e puxar para fora até engatar. Indicação: Só utilizar lâminas de trabalho Bosch. Este desenvolvimento especial possui características de corte e de recarga aprimoradas. Outras lâminas de corte levam a reduzidas potências de trabalho. Após aparar/arrecadação Manutenção Retirar o acumulador antes de todos os trabalhos no aparelho. Indicação: As seguintes tarefas de manutenção devem ser realizadas regularmente, para que seja assegurada uma longa vida útil do aparelho e um funcionamento fiável. Verificar regularmente se o aparelho apresenta defeitos evidentes, como fixações soltas e peças gastas e danificadas. Verifique se as tampas e os dispositivos de protecção estão em perfeito estado e correctamente montados. Proceda à manutenção ou reparações necessárias antes de utilizar o corta relva. Caso o aparador de relva venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para ferramentas eléctricas Bosch. No caso de questões e encomendas de acessórios, indique por favor sem falta o número de encomenda de 10 algarismos do aparelho! 33 • F016L70 457 • 06.12 Desligar o aparelho e retirar o acumulador. Assegurar-se de que o acumulador seja removido antes de guardar o aparelho. Limpar bem o exterior do aparador de relva com uma escova macia e um pano. Não utilizar água e nenhuns solventes ou meios de polimento. Remover quaisquer aderências de relva e outras partículas, principalmente das aberturas de ventilação 7. Apoiar o aparelho sobre a lateral e limpar a capa de protecção 8 por dentro. Remover aderências compactas de relva com um pedaço de madeira ou de plástico. O acumulador deveria ser guardado a uma temperatura entre 0 e 45 °C. Português - 4 Localização de erros A seguinte tabela indica sintomas de erros, assim como encontrar as respectivas medidas de soluções, caso a sua máquina não funcione de forma correcta. Se, no entanto, não puder localizar e eliminar o problema, dirija-se à sua oficina de serviço. Atenção: Antes de procurar a avaria, deverá desligar o aparelho e retirar o acumulador. Sintoma Causa provável Solução A cobertura de protecção Montagem incorrecta não pode ser puxada sobre o prato de corte Remover o prato de corte e montar novamente a cobertura de protecção, veja também “Montagem” O aparador de relva não funciona Descarregar acumulador Carregar o acumulador, veja também as instruções de serviço para carregar O aparador de relva funciona com interrupções A cablagem interna da máquina está com defeito Interruptor de ligar/desligar com defeito Entrar em contacto com um serviço técnico Entrar em contacto com um serviço técnico Fortes vibrações/ruídos Máquina defeituosa Lâmina quebrada Entrar em contacto com um serviço técnico Substituir a lâmina Duração de corte muito baixa por carga do acumulador O acumulador não foi utilizado por muito tempo ou só foi utilizado durante curto tempo Relva demasiadamente alta Acumulador gasto Carregar completamente o acumulador, veja também as instruções para carregar Cortar em passos Substituir o acumulador A lâmina não se movimenta Descarregar acumulador Carregar o acumulador, veja também as instruções de serviço para carregar Entrar em contacto com um serviço técnico Máquina defeituosa O aparelho não corta Lâmina quebrada Acumulador não está completamente carregado A relva se enrolou em volta do prato de corta Substituir a lâmina carregar o acumulador, veja também as instruções de serviço para carregar Remover a relva O processo de carga não Os contactos do acumulador estão su- Limpar os contactos (p. ex. colocando é possível jos e retirando várias vezes o acumulador, se necessário substituir o acumulador O acumulador está com defeito, pois Substituir o acumulador há uma interrupção de corrente dentro do acumulador (células individuais) A indicação LED 12 não ilumina-se logo que a ficha de rede for introduzida na tomada e ao introduzir o acumulador no compartimento de carga 11 34 • F016L70 457 • 06.12 A ficha do carregador não está (correctamente) encaixada A tomada, o cabo ou o carregador estão com defeito Português - 5 Introduzir a ficha (completamente) na tomada Controlar a tensão de rede, e se necessário, permitir que o carregador seja controlado por uma oficina de serviço pós venda autorizada para ferramentas eléctricas Bosch Eliminação Declaração de conformidade Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Só países da União Europeia: Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Serviço ao cliente Desenhos e informações a respeito das peças sobressalentes encontram-se em: www.bosch-pt.com Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa Dr. Egbert Schneider Senior Vice President Engineering
