ART 26 EASYTRIM - Decespugliatore BOSCH - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo ART 26 EASYTRIM BOSCH in formato PDF.
| Tipo di prodotto | Decespugliatore a batteria |
| Marca | BOSCH |
| Modello | ART 26 EASYTRIM |
| Diametro di taglio | 26 cm |
| Velocità a vuoto | 9.000 giri/min |
| Tensione nominale | 14,4 V |
| Tipo di batteria | NiMH |
| Capacità della batteria | 1,5 Ah |
| Caricabatteria | AL 1404 (0,4 A) |
| Tempo di carica (batteria scarica) | da 3 a 5 ore |
| Peso (senza accessori) | 2,0 kg |
| Utilizzo previsto | Tagliare l'erba, tagliare le erbacce sotto i cespugli, scarpate e bordi inaccessibili ai tosaerba |
| Alimentazione | Batteria |
| Sicurezza | Indossare occhiali di sicurezza, scarpe chiuse e pantaloni lunghi. Non utilizzare sotto la pioggia. Tenere i bambini a distanza. Spegnere e rimuovere la batteria prima di qualsiasi manutenzione. |
| Manutenzione | Pulire con una spazzola morbida e un panno. Rimuovere la batteria prima della pulizia. Sostituire la lama usurata con una lama originale Bosch. Conservare in un luogo asciutto tra 0 e 45 °C. |
| Pezzi di ricambio | Utilizzare pezzi originali Bosch. Il numero di serie si trova sulla targhetta. |
| Assistenza clienti | Bosch: Francia 01 43 11 90 06, Belgio/Lussemburgo +32 (0)70/22 55 65, Svizzera 0 44/8 47 15 12 |
Domande frequenti - ART 26 EASYTRIM BOSCH
Domande degli utenti su ART 26 EASYTRIM BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Decespugliatore in formato PDF gratuitamente! Trova il tuo manuale ART 26 EASYTRIM - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ART 26 EASYTRIM del marchio BOSCH.

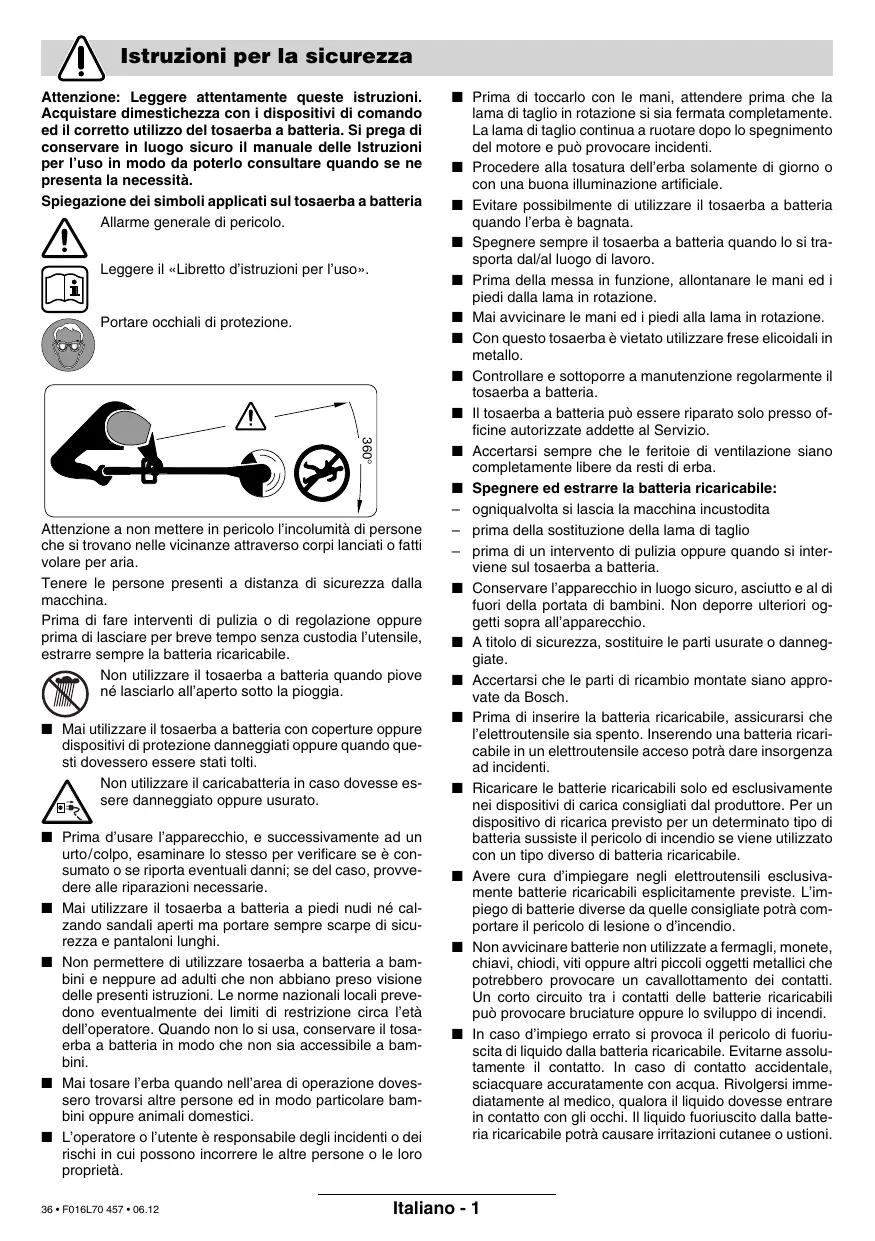

MANUALE UTENTE ART 26 EASYTRIM BOSCH
Attenzione: Leggere attentamente queste istruzioni. Acquistare dimestichezza con i dispositivi di comando ed il corretto utilizzo del tosaerba a batteria. Si prega di conservare in luogo sicuro il manuale delle Istruzioni per l'uso in modo da poterlo consultare quando se ne presenta la necessità.
Spiegazione dei simboli applicati sul tosaerba a batteria
Allarme generale di pericolo.
Leggere il «Libretto d'istruzioni per l'uso».
Portare occhiali di protezione.

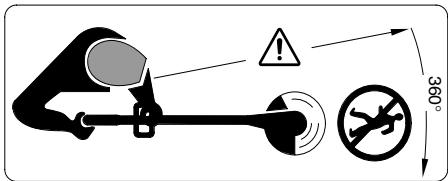

Attenzione a non mettere in pericolo l'incolumità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.
Tenere le persone presenti a distanza di sicurezza dalla macchina.
Prima di fare interventi di pulizia o di regolazione oppure prima di lasciare per breve tempo senza custodia l'utensile, estrarre sempre la batteria ricaricabile.
Non utilizzare il tosaerba a batteria quando piove né lasciarlo all'aperto sotto la pioggia.
■ Mai utilizzare il tosaerba a batteria con coperture oppure dispositivi di protezione danneggiati oppure quando questi dovessero essere stati tolti.
Non utilizzare il caricabatteria in caso dovesse essere danneggiato oppure usurato.
■ Prima d'usare l'apparecchio, e successivamente ad un urto/colpo, esaminare lo stesso per verificare se è consumato o se riporta eventuali danni; se del caso, provvedere alle riparazioni necessarie.
■ Mai utilizzare il tosaerba a batteria a piedi nudi né calzando sandali aperti ma portare sempre scarpe di sicurezza e pantaloni lunghi.
Non permettere di utilizzare tosaerba a batteria a bambini e neppure ad adulti che non abbiano preso visione delle presenti istruzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l'età dell'operatore. Quando non lo si usa, conservare il tosaerba a batteria in modo che non sia accessibile a bambini.
■ Mai tosare l'erba quando nell'area di operazione dovessero trovarsi altre persone ed in modo particolare bambini oppure animali domestici.
L'operatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
■ Prima di toccarlo con le mani, attendere prima che la lama di taglio in rotazione si sia fermata completamente. La lama di taglio continua a ruotare dopo lo spegnimento del motore e può provocare incidenti.
■ Procedere alla tosatura dell'erba solamente di giorno o con una buona illuminazione artificiale.
■ Evitare possibilmente di utilizzare il tosaerba a batteria quando l'erba è bagnata.
■ Spegnere sempre il tosaerba a batteria quando lo si trasporta dal/al luogo di lavoro.
■ Prima della messa in funzione, allontanare le mani ed i piedi dalla lama in rotazione.
■ Mai avvicinare le mani ed i piedi alla lama in rotazione.
■ Con questo tosaerba è vietato utilizzare frese elicoidali in metallo.
■ Controllare e sottoporre a manutenzione regolarmente il tosaerba a batteria.
Il tosaerba a batteria può essere riparato solo presso officine autorizzate addette al Servizio.
■ Accertarsi sempre che le feritoie di ventilazione siano completamente libere da resti di erba.
■ Spegnere ed estrarre la batteria ricaricabile:
- ogniqualvolta si lascia la macchina incustodita
- prima della sostituzione della lama di taglio
- prima di un intervento di pulizia oppure quando si interviene sul tosaerba a batteria.
Conservare l'apparecchio in luogo sicuro, asciutto e al di fuori della portata di bambini. Non deporre ulteriori oggetti sopra all'apparecchio.
■ A titolo di sicurezza, sostituire le parti usurate o danneggiate.
■ Accertarsi che le parti di ricambio montate siano approvate da Bosch.
■ Prima di inserire la batteria ricaricabile, assicurarsi che l'elettroutensile sia spento. Inserendo una batteria ricaricabile in un elettroutensile acceso potrà dare insorgenza ad incidenti.
Ricaricare le batterie ricaricabili solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di ricarica previsto per un determinato tipo di batteria sussiste il pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Avere cura d'impiegare negli elettroutensili esclusivamente batterie ricaricabili esplicitamente previste. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d'incendio.
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un corto circuito tra i contatti delle batterie ricaricabili può provocare bruciature oppure lo sviluppo di incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
Dati tecnici
| Tosaerba a batteria | ART 23 EASYTRIM ACCU/ ART 2300 EASYTRIM ACCU | ART 26 EASYTRIM ACCU/ ART 2600 EASYTRIM ACCU | |
| Codice di ordinazione | 3 600 H78 H.. | 3 600 H78 J.. | |
| Numero di giri a vuoto | [g/min] | 9 500 | 9 000 |
| Diametro del taglio | [cm] | 23 | 26 |
| Peso (senza accessori speciali) | [kg] | 1,9 | 2,0 |
| Numero di serie | Cfr. numero di serie 14 (targhetta di costruzione) applicata alla macchina. | ||
| Batteria ricaricabile | NiMH | NiMH | |
| Codice di ordinazione | 2 607 335 699 | 2 607 335 699 | |
| Tensione nominale | [V] | 14,4 | 14,4 |
| Autonomia | [Ah] | 1,5 | 1,5 |
| Tempo di ricarica (a batteria scarica) | [min] | 3 – 5* | 3 – 5* |
| Stazione di ricarica | AL 1404 | AL 1404 | |
| Codice di ordinazione | 2 607 225 .. | 2 607 225 .. | |
| Corrente di ricarica | [A] | 0,4 | 0,4 |
| Campo ammesso di temperatura di ricarica | [°C] | 0–45 | 0–45 |
*Tempo di ricarica basato su una tensione in ingresso della stazione di ricarica pari a 230 V.
Uso conforme alle norme
L'utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non accessibili al tosaerba.
L'uso corretto si riferisce ad una temperatura ambientale tra 0 °C e 40 °C.
Introduzione
Il presente manuale fornisce le istruzioni necessarie per un corretto assemblaggio ed un utilizzo sicuro della Vostra macchina. È importante leggere attentamente le presenti istruzioni.
Volume di fornitura
Estrarre il tosaerba a batteria con attenzione dall'imballaggio ed accertarsi che tutte le componenti che seguono facciano parte della fornitura:
- Tosaerba a filo
- Calotta di protezione
- Disco portalama
- Lama di taglio
- Stazione di ricarica
- Manuale di istruzioni
In caso che un qualsiasi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato la macchina.
Elementi della macchina
1 Interruttore di avvio/arresto
2 Impugnatura
3 Maniglia di guida
4 Parte superiore dell'asta
5 Parte inferiore dell'asta
6 Testa del tosaerba a filo
7 Feritoie di ventilazione
8 Calotta di protezione
9 Batteria
10 Stazione di ricarica
11 Sede di ricarica della batteria
12 Spia LED
13 Spina di rete**
14 Numero di serie
**Varia secondo il Paese
Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!
Per la Vostra sicurezza
Attenzione: Prima di eseguire operazioni di regolazione o di pulizia, spegnere l'utensile e rimuovere la batteria ricaricabile.
Una volta spento il tosaerba a batteria, la lama di taglio continua a girare per alcuni secondi.
Attenzione – mai toccare la lama di taglio in rotazione.
Processo di ricarica
L'operazione di ricarica inizia non appena la spina di rete viene inserita nella presa per la corrente e la batteria 9 viene inserita nella sede di ricarica 11.
Il LED verde 12 non è un indicatore dello stato di ricarica! Quando il LED verde si accende sta ad indicare la presenza della corrente di carica.
Una volta terminata l'operazione di ricarica (ca. 3 h –5 h), estrarre la spina di rete della stazione di ricarica dalla presa ed estrarvi la batteria ricaricabile.
La batteria ricaricabile non dovrebbe essere ricaricata per una durata di oltre 5,5 h.
Un aumento della temperatura della batteria ricaricabile sta ad indicare che questa è completamente carica.
Indicazioni applicative
In presenza di cicli di carica continui ovvero che si susseguono l'un l'altro ripetute volte senza interruzioni sussiste la possibilità che di dispositivo di carica si riscaldi. Ciò non dovrà creare preoccupazioni e non sta ad indicare la presenza di un difetto tecnico dell'apparecchio.
Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica.
Una durata di funzionamento della batteria che con ogni operazione di ricarica diventa sempre più breve sta ad indicare che le batterie sono usurate e che devono essere sostituite.
Montaggio
Riapplicare la batteria ricaricabile solo dopo aver assemblato completamente il tosaerba a batteria.
Accertarsi che il tosaerba a batteria venga assemblato secondo il seguente ordine:
Montaggio dell'asta del tosaerba a filo
Infilare l'una nell'altra la parte superiore dell'asta 4 e la parte inferiore dell'asta 5 fino a quando si sente «clic».
Nota bene: Una volta infilate l'una nell'altra la parte superiore e quella inferiore dell'asta non sarà più possibile separarle.
Accertarsi che il cavo non sia incastrato e che non sia ritorto.
B Montaggio della calotta di protezione
Applicare la cuffia di protezione 8 sulla testa del to-saerba a filo 6.
① Agganciare la cuffia di protezione alla testa del to-saerba a filo e spingerla all'indietro.
② Premere la cuffia di protezione verso il basso fino a quando questa arriverà a fare presa (clic).
C Montaggio disco portalama/lama di taglio
Premere il disco portalama 15 sull'alberino di trasmissione (clic).
Applicare la lama di taglio 16 sul perno 17, premerlo verso il basso e tirarlo all'esterno fino a quando arriverà a fare presa.
Taglio e tosatura di bordi
Togliere pietre, pezzetti di legno ed ogni altro tipo di oggetti che possibilmente giacciono sulla superficie da tagliare.
Una volta spento il tosaerba a batteria, la lama di taglio di taglio continua a girare per alcuni secondi. Prima di riaccendere nuovamente il tosaerba a batteria, attendere che il motore e la lama di taglio si siano fermati completamente.
Non avviare nuovamente la macchina subito dopo averla disinserita.
Avviare ed arrestare la macchina
Premere l'interruttore 1 e tenerlo premuto. Per disin-serire la macchina, rilasciare l'interruttore 1.
D Taglio di erba
Operare con il tosaerba a batteria spostandolo verso sinistra e verso destra avendo cura di tenerlo sempre ad una distanza sufficiente dal corpo.
Il tosaerba a batteria può tagliare con efficacia l'erba fino ad un'altezza di 15 cm. In caso di erba più alta, tagliarla in diversi fasi.
Tagli intorno ad alberi e cespugli
Operare con attenzione quando si taglia intorno ad alberi oppure cespugli in modo da evitare un contatto con il filo da taglio.
Le piante possono morire se se ne danneggia la corteccia.
Autonomia della batteria ricaricabile
L'autonomia della batteria ricaricabile dipende dalle condizioni di lavoro:
Condizioni facili:
fino a 500 metri
Condizioni medie:
fino a 300 metri
Condizioni difficili:
fino a 50 metri
Manutenzione
Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile.
Nota: Per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.
Controllare regolarmente se la macchina abbia dei difetti visibili come per esempio fissaggi liberi e componenti usurati oppure danneggiati.
Controllare che i coperchi e le protezioni non siano danneggiati e siano montati correttamente. Eseguire le necessarie operazioni di manutenzione e riparazione prima di usare la macchina.
Se nonostante gli accurati procedimenti di produzione e di controllo il tosaerba a filo dovesse guastarsi, la riparazione va fatta effettuare da un Centro di assistenza Clienti autorizzato per gli elettroutensili Bosch.
Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!
D Manutenzione della lama
Prima di eseguire qualsiasi lavoro alla macchina, estrarre la batteria ricaricabile.
Per rimuovere la lama di taglio usurata 16, premere la lama di taglio verso l'interno fino a farla saltare fuori dal perno 17.
Utilizzando un coltello tagliente liberare il perno 17 da ogni resto di plastica/accumuli di sporcizia.
Per montare una nuova lama di taglio 16, applicare la lama di taglio 16 sul perno 17, premerlo verso il basso e tirarlo verso l'esterno fino a quando se ne percepisce l'incastro.
Nota bene: Utilizzare esclusivamente lame di ricambio Bosch. Questo sistema speciale è dotato di migliori caratteristiche di taglio e di una migliore tecnica di alimentazione. Altri tipi di lame da taglio portano ad una peggiore prestazione di lavoro.
Dopo la tosatura/conservare
Spegnere la macchina e rimuovere la batteria ricaricabile. Prima di conservare la macchina, accertarsi che la batteria ricaricabile sia stata rimossa.
Pulire a fondo la parte esterna del tosaerba con una spazzola morbida ed un panno. Non usare acqua, né solventi, né lucidi. Rimuovere completamente l'erba rimasta attaccata ed ogni tipo di particella, in modo particolare dalle aperture di ventilazione 7.
Poggiare la macchina lateralmente e pulire internamente la calotta di protezione 8. Utilizzando un pezzo di legno oppure un pezzo di materiale in plastica, togliervi l'erba compatta rimasta attaccata.
La batteria ricaricabile dovrebbe essere conservata ad una temperatura tra 0 e 45 °C.
Individuazione dei guasti e rimedi
La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se la Vostra macchina non dovesse funzionare correttamente. Qualora non si riuscisse ad identificare o a risolvere il problema, rivolgersi al rivenditore.
Attenzione: Prima di iniziare la ricerca di disturbi, spegnere la macchina ed estrarre la batteria ricaricabile.
| Problema | Possibili cause | Rimedi |
| La calotta di protezione non può essere tirata sopra il disco portalama | Montaggio errato | Rimuovere il disco portalama e rimontare la calotta di protezione, vedere anche «Montaggio» |
| Il tosaerba a filo non funziona | Scaricare la batteria | Caricare la batteria, vedere anche Istruzioni per la ricarica |
| Il tosaerba a filo funziona con interruzioni | Cablaggio interno danneggiato Interruttore avvio/arresto difettoso | Contattare il Centro assistenza Clienti Contattare il Centro assistenza Clienti |
| Vibrazioni e rumore eccessivi | Macchina difettosa La lama di taglio è rotta | Contattare il Centro assistenza Clienti Sostituire la lama di taglio |
| La durata di taglio per ogni ricarica della batteria è troppo breve | La batteria ricaricabile non è stata utilizzata per maggiori periodi di tempo oppure solo per brevi durate Erba troppo alta La batteria ricaricabile è diventata inservibile | Ricaricare completamente la batteria, vedere anche Istruzioni per la ricarica Tagliare in diverse fasi Sostituire la batteria |
| La lama non si muove | Scaricare la batteria Macchina difettosa | Caricare la batteria, vedere anche Istruzioni per la ricarica Contattare il Centro assistenza Clienti |
| La macchina non taglia | La lama di taglio è rotta Batteria non ricaricata completamente L'erba si è avvolta nel disco portalama | Sostituire la lama di taglio Caricare la batteria, vedere anche Istruzioni per la ricarica Rimuovere l'erba |
| Operazione di ricarica non possibile per via di batteria difettosa | I contatti delle batterie sono sporchi La batteria è difettosa perché all'interno della batteria vi è un'interruzione della linea di collegamento (singoli elementi della batteria) | Pulire i contatti (ad es. mediante il ripe-tuto inserimento e disinserimento dell'accumulatore), se del caso sostituire la batteria ricaricabile Sostituire la batteria |
| L'indicatore LED 12 non si accende dopo l'inserimento della spina di collegamento alla rete nella presa di alimentazione e dopo l'applicazione della batteria ricaricabile nella sede di ricarica 11 | La spina della stazione di ricarica per batteria non è stata inserita (corretta-mente) Difetto della presa per la corrente, del cavo di alimentazione oppure della stazione di ricarica | Inserire la spina (completamente) nella presa per la corrente Controllare la tensione di rete e, se il caso, far controllare la stazione di rica-rica da un autorizzato Centro per Assistenza Clienti per Elettroutensili Bosch |
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Solo per i Paesi della CE:
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separata-mente ed essere inviati ad una riutilizzazione ecologica.
Centro di Assistenza Clienti
Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito:
www.bosch-pt.com
Italia
Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano
📞 +39 02 / 36 96 26 63
Fax +39 02 / 36 96 26 62
© Filo diretto con Bosch...... +39 02 / 36 96 23 14
www.Bosch.it
Svizzera
0 44 / 8 47 15 13
Fax 0 44 / 8 47 15 53
Dichiarazione di conformità
Valori misurati conformemente alla norma CE 2000/14 (1,60 m altezza, 1,0 m distanza) e EN 28 662.
La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 72 dB (A). Potenza della rumorosità 88 dB (A).
Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2,5 m/s ^2 .
Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 786, EN 60 335 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.
CE 2000/14: Il livello della potenza sonora L _WA garantito è minore di 94 dB (A). Procedimento di valutazione della conformità secondo appendice VI.
Ufficio di sorveglianza tecnica: SRL, Sudbury England
Stazioni di prova indicate n. d'identificazione: 1088
Leinfelden, 01.06.2006.
Dr. Egbert Schneider
Con riserva di modifiche
