GEBRUIKSAANWIJZING ART 26 EASYTRIM BOSCH

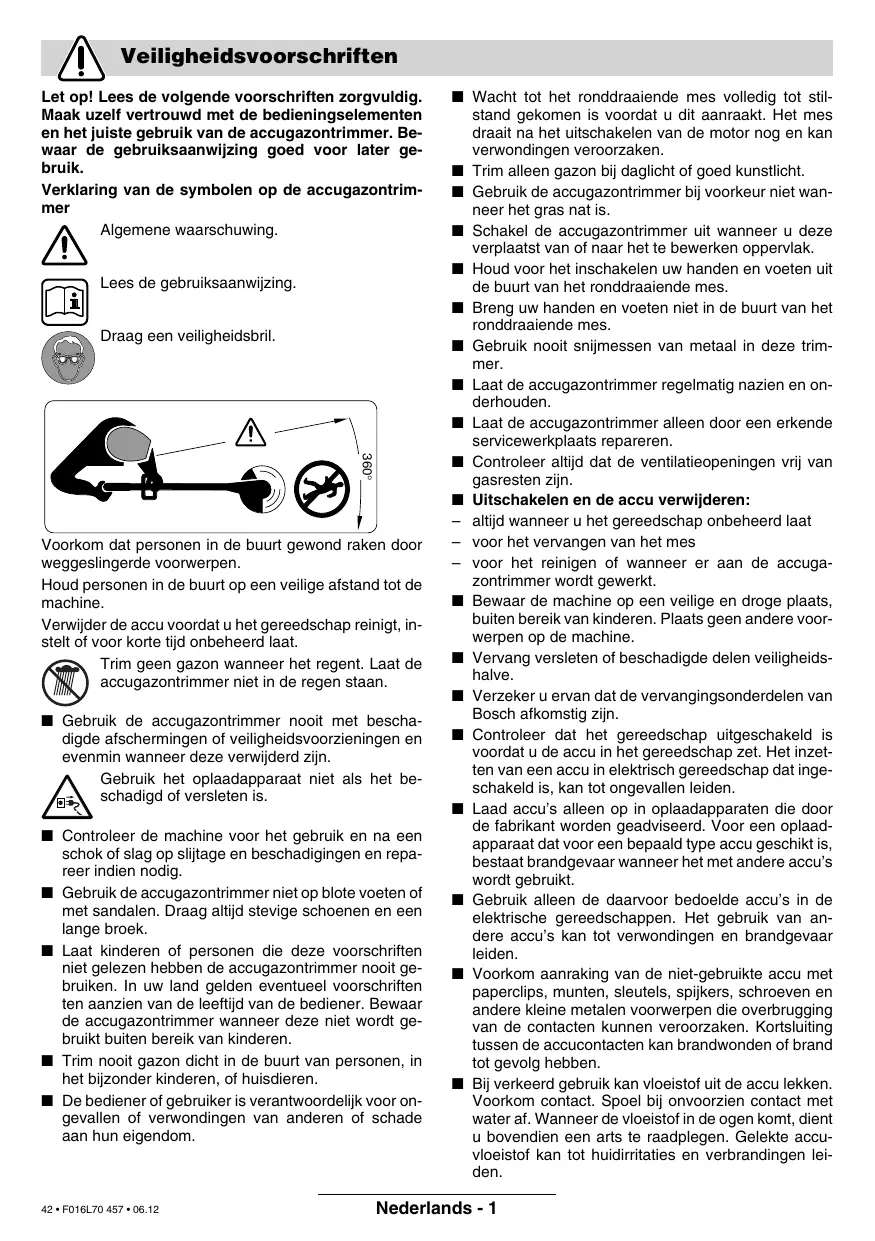

Let op! Lees de volgende voorschriften zorgvuldig. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de accugazontrimmer. Bewaar de gebruiksaanwijzing goed voor later gebruik.

Verklaring van de symbolen op de accugazontrimmer

Algemene waarschuwing.

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril.

Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen.

Houd personen in de buurt op een veilige afstand tot de machine.

Verwijder de accu voordat u het gereedschap reinigt, instelt of voor korte tijd onbeheerd laat.

Trim geen gazon wanneer het regent. Laat de accugazontrimmer niet in de regen staan.

■ Gebruik de accugazontrimmer nooit met beschadigde afschermingen of veiligheidsvoorzieningen en evenmin wanneer deze verwijderd zijn.

Gebruik het oplaadapparaat niet als het beschadigd of versleten is.

■ Controleer de machine voor het gebruik en na een schok of slag op slijtage en beschadigingen en repareer indien nodig.
■ Gebruik de accugazontrimmer niet op blote voeten of met sandalen. Draag altijd stevige schoenen en een lange broek.
■ Laat kinderen of personen die deze voorschriften niet gelezen hebben de accugazontrimmer nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar de accugazontrimmer wanneer deze niet wordt gebruikt buiten bereik van kinderen.
- Trim nooit gazon dicht in de buurt van personen, in het bijzonder kinderen, of huisdieren.
■ De bediener of gebruiker is verantwoordelijk voor ongevallen of verwondingen van anderen of schade aan hun eigendom.

■ Wacht tot het ronddraaiende mes volledig tot stilstand gekomen is voordat u dit aanraakt. Het mes draait na het uitschakelen van de motor nog en kan verwondingen veroorzaken.
■ Trim alleen gazon bij daglicht of goed kunstlicht.
■ Gebruik de accugazontrimmer bij voorkeur niet wanneer het gras nat is.
■ Schakel de accugazontrimmer uit wanneer u deze verplaatst van of naar het te bewerken oppervlak.
■ Houd voor het inschakelen uw handen en voeten uit de buurt van het ronddraaiende mes.
■ Breng uw handen en voeten niet in de buurt van het ronddraaiende mes.
■ Gebruik nooit snijmessen van metaal in deze trimmer.
■ Laat de accugazontrimmer regelmatig nazien en onderhouden.
■ Laat de accugazontrimmer alleen door een erkende servicewerkplaats repareren.
■ Controleer altijd dat de ventilatieopeningen vrij van gasresten zijn.
■ Uitschakelen en de accu verwijderen:

• altijd wanneer u het gereedschap onbeheerd laat
• voor het vervangen van het mes
• voor het reinigen of wanneer er aan de accugazontrimmer wordt gewerkt.
  ■ Bewaar de machine op een veilige en droge plaats, buiten bereik van kinderen. Plaats geen andere voorwerpen op de machine.
  ■ Vervang versleten of beschadigde delen veiligheids-halve.
  ■ Verzeker u ervan dat de vervangingsonderdelen van Bosch afkomstig zijn.
  ■ Controleer dat het gereedschap uitgeschakeld is voordat u de accu in het gereedschap zet. Het inzetten van een accu in elektrisch gereedschap dat ingeschakeld is, kan tot ongevallen leiden.
  Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
  ■ Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
  ■ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
  Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

Technische gegevens

Accugazontrimmer		ART 23 EASYTRIM ACCU/ ART 2300 EASYTRIM ACCU	ART 26 EASYTRIM ACCU/ ART 2600 EASYTRIM ACCU
Bestelnummer		3 600 H78 H..	3 600 H78 J..
Onbelast toerental	[min ^-1 ]	9 500	9 000
Snijdiameter	[cm]	23	26
Gewicht (zonder extra toebehoren)	[kg]	1,9	2,0
Serienummer	Zie serienummer 14 (typeplaatje) op de machine.
Accu		NiMH	NiMH
Bestelnummer		2 607 335 699	2 607 335 699
Nominale spanning	[V]	14,4	14,4
Capaciteit	[Ah]	1,5	1,5
Oplaadtijd (bij lege accu)	[h]	3 – 5*	3 – 5*
Oplaadapparaat		AL 1404	AL 1404
Bestelnummer		2 607 225 ..	2 607 225 ..
Laadstroom	[A]	0,4	0,4
Toegestaan oplaadtemperatuurbereik	[°C]	0–45	0–45

*Oplaadtijd gebaseerd op een ingangsspanning van het oplaadapparaat van 230 V.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het knippen van gras en onkruid onder struiken en op hellingen en randen die niet met de grasmaaier bereikt kunnen worden.

Het gebruik volgens bestemming heeft betrekking op een omgevingstemperatuur tussen 0 en 40 °C.

Inleiding

Dit handboek bevat voorschriften over de juiste montage en het veilig gebruik van uw gereedschap. Het is belangrijk dat u deze voorschriften zorgvuldig leest.

Meegeleverd

Neem de accugazontrimmer voorzichtig uit de verpakking. Controleer of de volgende delen compleet zijn:

• Trimmer
• Beschermkap
• Snijschijf
• Snijmes
• Oplaadapparaat
• Gebruiksaanwijzing

Neem contact op met uw leverancier wanneer onderdelen ontbreken of beschadigd zijn.

Bestanddelen van de machine

1 Aan/uitschakelaar
2 Greep
3 Geleidingsgreep
4 Bovengedeelte schacht
5 Ondergedeelte schacht
6 Trimmerkop
7 Ventilatieopeningen
8 Beschermkap
9 Accu
10 Oplaadapparaat
11 Acculaadschacht
12 LED-aanduiding
13 Netstekker**
14 Serienummer

**verschilt per land

In de gebruiksaanwijzing afgebeeld en beschreven toebehoren wordt niet altijd standaard meegeleverd.

Voor uw veiligheid

Let op! Schakel het gereedschap uit en verwijder de accu voordat u instel- of reinigingswerkzaamheden uitvoert.

Na het uitschakelen van de accugazontrimmer loopt het snijmes nog enkele seconden uit.

Voorzichtig! Raak het ronddraaiende snijmes niet aan.

Opladen

Het opladen begint zodra de netstekker in het stopcontact en de accu 9 in de oplaadschacht 11 wordt gestoken.

De groene LED 12 is geen aanduiding van de oplaadtoestand. Het branden van de groene LED geeft alleen aan dat een laadstroom aanwezig is.

Trek na beëindiging van het opladen (ca. 3 tot 5 uur) de stekker van het oplaadapparaat uit het stopcontact en verwijder de accu.

De accu mag niet langer dan 5,5 uur worden opgeladen.

Een temperatuurstijging van de accu geeft aan dat deze volledig is opgeladen.

Gebruiksvoorschriften

Bij langdurig opladen of meermaals opladen zonder onderbreking kan het oplaadapparaat warm worden. Dit is echter zonder bezwaar en duidt niet op een technisch effect van het apparaat.

Een nieuwe of lang niet gebruikte accu levert pas na ca. 5 oplaad- en ontlaadcycli zijn volledige capaciteit.

Een duidelijk kortere gebruiksduur na het opladen geeft aan dat de accu's versleten zijn en moeten worden vervangen.

Montage

Zet de accu pas in de accutrimmer als deze volledig gemonteerd is.

monteerd:

A Trimmerschacht monteren

Steek het bovengedeelte 4 en het ondergedeelte 5 van de schacht ineen tot een klikgeluid te horen is.

Opmerking: Als het bovengedeelte en het onderge- deelte van de schacht eenmaal ineengestoken zijn, kunnen deze niet meer van elkaar worden geschei- den.

Controleer dat de kabel niet vastgeklemd of gedraaid is.

B Montage van de beschermkap

Plaats de beschermkap 8 op de trimmerkop 6.

① Haak de beschermkap vast aan de trimmerkop en duw deze naar achteren.
② Druk de beschermkap omlaag tot deze stevig vastklikt.

c Snijschijf en mes monteren

Klik de snijschijf 15 op de aandrijfas (click).

Zet het mes 16 op de stift 17, druk het naar beneden en trek het naar buiten tot het vastklikt.

Knippen en trimmen van randen

Verwijder stenen, losse stukken hout en andere voorwerpen van het te knippen oppervlak.

Na het uitschakelen van de accugazontrimmer loopt het snijmes nog enkele seconden uit. Wacht tot de motor en het snijmes stilstaan voordat u het gereedschap opnieuw inschakelt. Schakel het gereedschap niet kort achtereen uit en weer in.

In- en uitschakelen

Druk de schakelaar 1 in en houd deze vast. Laat de schakelaar 1 los om het gereedschap uit te schakelen.

D Gras knippen

Verplaats de accugazontrimmer naar links en naar rechts en houd deze daarbij op voldoende afstand tot uw lichaam.

De accugazontrimmer kan gras tot een hoogte van 15 cm efficiënt knippen. Knip hoger gras in verschillende stappen.

Knippen rond bomen en struiken

Knip voorzichtig rond bomen en struiken zodat deze niet in contact met de draad komen.

Planten kunnen afsterven wanneer de schors beschadigd wordt.

Acculevensduur

De levensduur van de accu is afhankelijk van de werkomstandigheden:

Gemiddelde omstandigheden:

tot 300 meter

Zware omstandigheden:

tot 50 meter

Onderhoud

Verwijder voor werkzaamheden aan de machine altijd de accu.

Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit zodat u verzekerd bent van een lang en probleemloos gebruik.

Controleer het apparaat regelmatig op zichtbare gebreken zoals een losse bevestiging en versleten of beschadigde onderdelen.

Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaamheden uit.

Wanneer de gazontrimmer ondanks zorgvuldige productie- en testprocédés toch defect raakt, moet de reparatie door een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervangings-onderdelen altijd het bestelnummer van 10 cijfers van de machine.

Onderhoud van mes

Verwijder voor werkzaamheden aan de machine altijd de accu.

Als u het versleten mes 16 wilt verwijderen, duwt u het mes naar binnen tot het uit de stift 17 springt.

Verwijder alle kunststofresten en verontreinigingen met een scherp mes van de stift 17.

Als u een nieuw mes 16 wilt monteren, zet u het mes 16 op de stift 17. Vervolgens duwt u het mes naar beneden en trekt u het naar buiten tot het vastklikt.

Opmerking: Gebruik alleen Bosch-vervangingsmessen. Dit speciaal ontwikkelde product bezit verbeterde snij- en toevoereigenschappen. Andere snij-messen leiden tot een slechter werkresultaat.

Na het trimmen.

Machine opbergen

Schakel het gereedschap uit en verwijder de accu. Controleer dat de accu verwijderd is voordat u het gereedschap opbergt.

Maak de buitenkant van de gazontrimmer grondig schoon met een zachte borstel en een doek. Gebruik geen water en geen oplos- of polijstmiddelen. Verwijder al het vastzittende gras en deeltjes, in het bijzonder van de ventilatieopeningen 7.

Leg de machine op de zijkant en reinig de beschermkap 8 van binnen. Verwijder vastgekoekt gras met een stuk hout of plastic.

De accu moet worden bewaard bij een temperatuur tussen 0 en 45 °C.

Problemen oplossen

De volgende tabel geeft een overzicht van storingsverschijnselen en geeft aan hoe u problemen kunt oplossen wanneer uw machine niet goed werkt. Neem contact op met uw servicewerkplaats wanneer u het probleem niet zelf kunt verhelpen.

Let op: Schakel het apparaat uit en verwijder de accu voordat u op zoek gaat naar de fout.

Symptoom	Mogelijke oorzaak	Oplossing
Beschermkap kan niet over de snijschijf worden getrokken	Verkeerde montage	Verwijder de snijschijf en monteer de beschermkap opnieuw, zie ook „Montage”
Gazontrimmer loopt niet	Accu ontladen	Accu opladen, zie ook de aanwijzingen voor het opladen
Gazontrimmer loopt met onderbrekingen	Interne bekabeling van de machine defectAan/uit-schakelaar defect	Neem contact op met de klantenserviceNeem contact op met de klantenservice
Sterke trillingen of geluiden	Machine defectMes gebroken	Neem contact op met de klantenserviceMes vervangen
Knipduur per acculading te gering	Accu is lang niet gebruikt of slechts ge-durende een korte tijdGras te hoogAccu versleten	Laad de accu volledig op, zie ook de aanwijzingen voor het opladenKnip het gras in stappenVervang de accu
Mes beweegt niet	Accu ontladenMachine defect	Accu opladen, zie ook de aanwijzingen voor het opladenNeem contact op met de klantenservice
Machine knipt niet	Mes gebrokenAccu niet vol opgeladenGras is om de snijschijf gewikkeld	Mes vervangenAccu opladen, zie ook de aanwijzingen voor het opladenVerwijder het gras
Geen opladen mogelijk vanwege niet functione-rende accu	De contacten van de accu zijn vuilDe accu is defect aangezien er sprake is van een verbindingsbreuk binnen in de accu (afzonderlijke cellen)	Reinig de contacten (bijvoorbeeld door de accu enkele keren te plaatsen en te verwijderen) of vervang de accu indien nodigVervang de accu
De LED-indicatie 12 brandt niet nadat de stek-ker in het stopcontact is gestoken en de accu in de oplaadschacht 11 is geplaatst	De stekker van het oplaadapparaat is niet (of niet goed) in het stopcontact gestokenStopcontact, kabel of oplaadapparaat defect	Steek de stekker (goed) in het stop-contactControleer de netspanning en laat het oplaadapparaat eventueel nazien door een erkende klantenservice voor Bosch elektrische gereedschappen
