INSTRUKCJA OBSŁUGI ES33A MAKITA

PO Pilarka łańcuchowa

bezpieczeρstwa PO Zasady Należy przeczytać i zachować niniejszą instrukcję.

POLSKI Ogólne zasady bezpieczeństwa UWAGA! Należy zapoznać się z wszystkimi zaleceniami. Niezastosowanie się do podanych poniżej instrukcji może prowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Pojęcie „elektronarzędzie”, występujące we wszystkich wymienionych poniżej ostrzeżeniach, odnosi się do elektronarzędzi zasilanych z sieci energetycznej (z przewodem zasilającym) lub do elektronarzędzi akumulatorowych (bezprzewodowych).

INSTRUKCJĘ OBSŁUGI NALEŻY ZACHOWAĆ. Bezpieczeństwo w miejscu pracy

1. W miejscu pracy należy utrzymywać czystość i zadbać o dobre oświetlenie. Bałagan i słabe oświetlenie sprzyjają wypadkom. 2. Elektronarzędzi nie wolno używać w miejscach zagrożonych wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. W trakcie pracy elektronarzędzia powstają iskry, które mogą spowodować zapalenie się pyłu lub oparów. 3. Nie należy uruchamiać elektronarzędzia, gdy w pobliżu znajdują się dzieci lub osoby postronne. Chwila nieuwagi może spowodować utratę kontroli.

Zasady bezpieczeństwa dotyczące urządzeń elektrycznych

4. Wtyczka przewodu zasilającego elektronarzędzia musi pasować do gniazda elektrycznego. Nie wolno dokonywać żadnych przeróbek wtyczki. W przypadku elektronarzędzi wymagających uziemienia nie wolno stosować żadnych przejściówek. Oryginalne wtyczki i właściwie dopasowane gniazda zmniejszają ryzyko porażenia prądem elektrycznym. 5. Należy unikać kontaktu z powierzchniami uziemionych przedmiotów, jak rury, grzejniki, kuchenki, czy lodówki. Gdy ciało jest uziemione, wzrasta ryzyko porażenia prądem elektrycznym. 6. Elektronarzędzia należy chronić przed deszczem i wilgocią. Woda, która dostanie się do środka, zwiększa ryzyko porażenia prądem elektrycznym. 7. Przewodu zasilającego należy używać wyłącznie zgodnie z jego przeznaczeniem. Nie wolno wykorzystywać go do przenoszenia lub przyciągania narzędzia, ani do wyciągania wtyczki z gniazda elektrycznego. Przewód należy trzymać z dala od źródeł ciepła, oleju, ostrych krawędzi lub znajdujących się w ruchu podzespołów. Uszkodzone lub poplątane przewody zasilające zwiększają ryzyko porażenia prądem elektrycznym. 8. W przypadku używania elektronarzędzia na dworze należy skorzystać z przedłużacza do zastosowań zewnętrznych. Tylko taki przedłużacz zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

9. Podczas pracy z elektronarzędziem należy zachować czujność, obserwować wykonywane operacje i kierować się zdrowym rozsądkiem. Nie wolno używać elektronarzędzia, gdy jest się zmęczonym albo pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy może spowodować poważny wypadek. 10. Używać sprzętu ochronnego. Zawsze należy zakładać okulary ochronne. Maska przeciwpyłowa, buty antypoślizgowe, kask lub ochraniacze na uszy używane w odpowiednich warunkach zmniejszają ryzyko obrażeń. 11. Należy unikać przypadkowego uruchomienia urządzenia. Przed podłączeniem zasilania trzeba sprawdzić, czy przełącznik znajduje się w pozycji wyłączenia. Przenoszenie elektronarzędzi z palcem na przełączniku lub podłączanie przewodu zasilającego przy włączonym przełączniku grozi wypadkiem. 12. Przed włączeniem elektronarzędzia należy usunąć wszelkie klucze, które były wykorzystywane do regulacji. Klucz pozostawiony na obracającym się elemencie elektronarzędzia może spowodować poważne obrażenia ciała.

13. Nie wolno sięgać narzędziem zbyt daleko. Należy stać pewnie, aby nie stracić równowagi. Taka postawa pozwala uniknąć utraty kontroli nad narzędziem w nieoczekiwanych sytuacjach. 14. Ubranie powinno być właściwie dobrane. Nie wolno zakładać luźnych części garderoby ani biżuterii. Włosy, ubranie i rękawice należy trzymać z dala od ruchomych części. Luźne części ubrania, biżuteria i długie włosy mogą bowiem zostać pochwycone. 15. Jeżeli narzędzie jest przystosowane do podłączenia urządzeń do odsysania lub odbierania pyłu, należy upewnić się, że są one prawidłowo podłączone i właściwie używane. Wspomniane urządzenia obniżają poziom zagrożeń wynikających z zapylenia.

Użytkowanie elektronarzędzi i dbałość o nie

16. Elektronarzędzi nie wolno przeciążać. Należy używać tylko właściwego narzędzia przeznaczonego do danego zastosowania. Pozwoli ono wykonać pracę lepiej i bezpieczniej, w przewidzianym przez projektanta tempie. 17. Nie wolno używać elektronarzędzia z uszkodzonym przełącznikiem zasilania. Narzędzia z uszkodzonym przełącznikiem są niebezpieczne i wymagają naprawy. 18. Przed przystąpieniem do wykonywania regulacji, wymiany osprzętu lub przed odłożeniem narzędzia na swoje miejsce należy zawsze wyjąć wtyczkę przewodu zasilającego z gniazda i/lub odłączyć akumulator. Takie działania prewencyjne zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia. 19. Nieużywane elektronarzędzia należy chronić przed dziećmi. Nie wolno również zezwalać na korzystanie z nich osobom, które nie znają danego narzędzia albo nie zapoznały się z jego instrukcją obsługi. Elektronarzędzia w rękach nieprzeszkolonych użytkowników mogą być niebezpieczne. 20. O elektronarzędzia trzeba dbać. Należy kontrolować je pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć lub innych usterek, które mogą mieć wpływ na działanie urządzenia. W przypadku stwierdzenia uszkodzenia należy zlecić jego naprawę. Niedbalstwo jest przyczyną wielu wypadków. 21. Narzędzia do cięcia powinny być zawsze czyste i naostrzone. Właściwie konserwowane narzędzia do cięcia z ostrymi krawędziami tnącymi rzadziej się zakleszczają i łatwiej je prowadzić. 22. Elektronarzędzie, osprzęt, końcówki robocze itp. należy stosować zgodnie z niniejszą instrukcją i w sposób właściwy dla danego typu narzędzia, mając na uwadze warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia do innych, niezgodnych z przeznaczeniem celów może stwarzać niebezpieczną sytuację.

23. Naprawę elektronarzędzi należy zlecać wykwalifikowanemu personelowi technicznemu, który stosuje wyłącznie oryginalne części zamienne. Pozwoli to zachować niezmienny poziom bezpieczeństwa elektronarzędzia. 24. Należy postępować zgodnie z instrukcjami dotyczącymi smarowania i wymiany elementów wyposażenia. 25. Uchwyty powinny być zawsze suche, czyste, bez pozostałości oleju lub smaru.

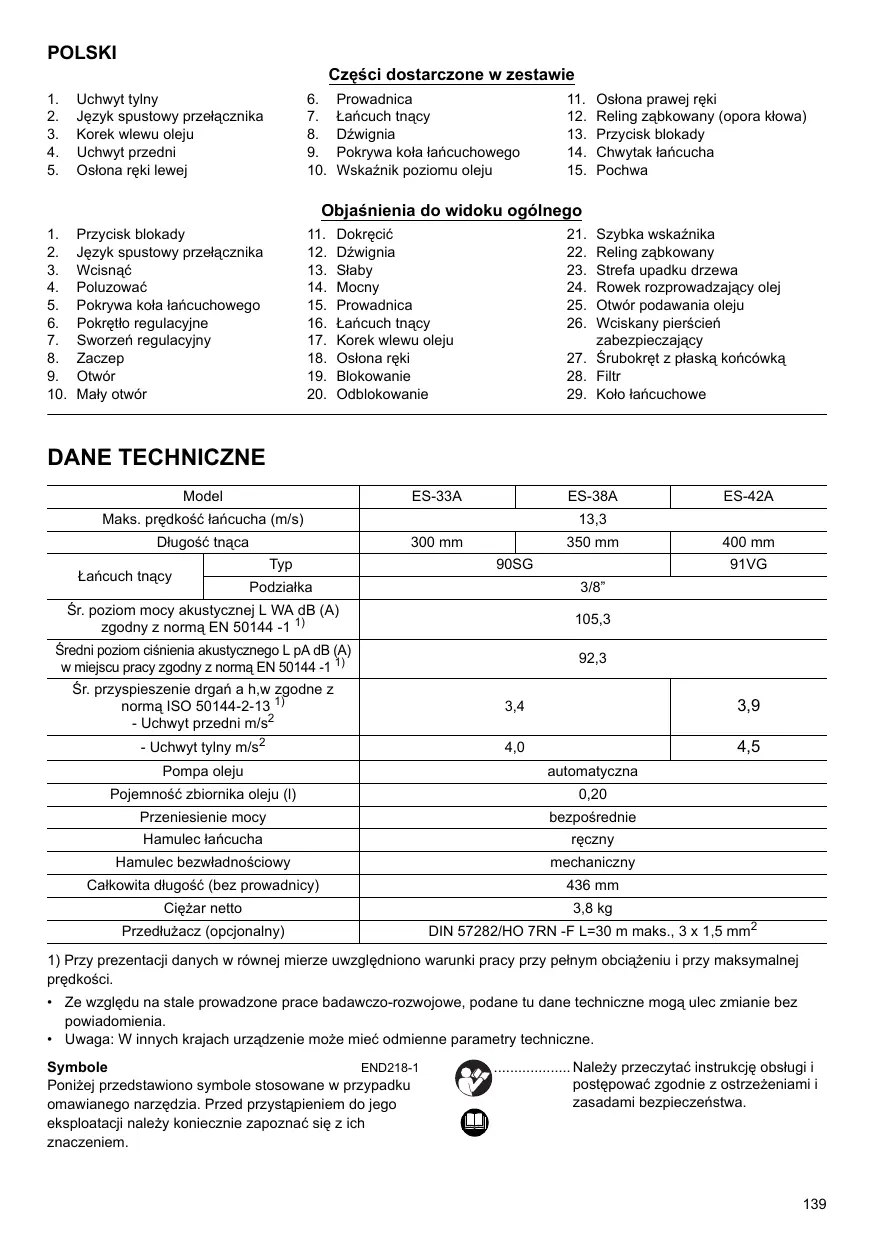

POLSKI Części dostarczone w zestawie 1. 2. 3. 4. 5.

Uchwyt tylny Język spustowy przełącznika Korek wlewu oleju Uchwyt przedni Osłona ręki lewej

1. 2. 3. 4. 5. 6. 7. 8. 9. 10.

Przycisk blokady Język spustowy przełącznika Wcisnąć Poluzować Pokrywa koła łańcuchowego Pokrętło regulacyjne Sworzeń regulacyjny Zaczep Otwór Mały otwór

11. 12. 13. 14. 15. 16. 17. 18. 19. 20.

Prowadnica Łańcuch tnący Dźwignia Pokrywa koła łańcuchowego Wskaźnik poziomu oleju

Osłona prawej ręki Reling ząbkowany (opora kłowa) Przycisk blokady Chwytak łańcucha Pochwa

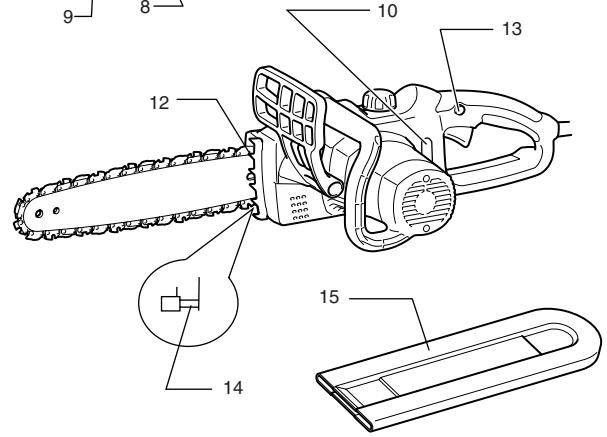

Objaśnienia do widoku ogólnego 21. 22. 23. 24. 25. 26.

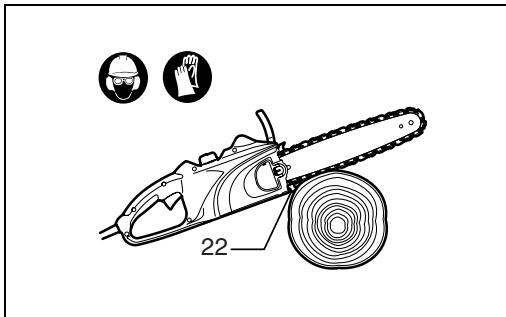

Szybka wskaźnika Reling ząbkowany Strefa upadku drzewa Rowek rozprowadzający olej Otwór podawania oleju Wciskany pierścień zabezpieczający 27. Śrubokręt z płaską końcówką 28. Filtr 29. Koło łańcuchowe

Dokręcić Dźwignia Słaby Mocny Prowadnica Łańcuch tnący Korek wlewu oleju Osłona ręki Blokowanie Odblokowanie

DANE TECHNICZNE Model

ES-33A ES-38A Maks. prędkość łańcucha (m/s) Długość tnąca Łańcuch tnący

Śr. poziom mocy akustycznej L WA dB (A) zgodny z normą EN 50144 -1 1)

Średni poziom ciśnienia akustycznego L pA dB (A) w miejscu pracy zgodny z normą EN 50144 -1 1)

Śr. przyspieszenie drgań a h,w zgodne z normą ISO 50144-2-13 1) - Uchwyt przedni m/s2

3,9 4,5 automatyczna

Pojemność zbiornika oleju (l)

Hamulec bezwładnościowy

Całkowita długość (bez prowadnicy)

Przedłużacz (opcjonalny)

DIN 57282/HO 7RN -F L=30 m maks., 3 x 1,5 mm2

1) Przy prezentacji danych w równej mierze uwzględniono warunki pracy przy pełnym obciążeniu i przy maksymalnej prędkości. • Ze względu na stale prowadzone prace badawczo-rozwojowe, podane tu dane techniczne mogą ulec zmianie bez powiadomienia. • Uwaga: W innych krajach urządzenie może mieć odmienne parametry techniczne. END218-1 Symbole Poniżej przedstawiono symbole stosowane w przypadku omawianego narzędzia. Przed przystąpieniem do jego eksploatacji należy koniecznie zapoznać się z ich znaczeniem.

Należy przeczytać instrukcję obsługi i postępować zgodnie z ostrzeżeniami i zasadami bezpieczeństwa.

PODWÓJNA IZOLACJA Uwaga: wymagana jest szczególna ostrożność i uwaga! Uwaga: w przypadku uszkodzenia przewodu należy natychmiast wyciągnąć wtyczkę zasilającą! Uwaga: odrzut! Chronić przed deszczem i wilgocią! Stosować kask, gogle oraz odpowiednią ochronę uszu! Zakładać rękawice ochronne! Wyciągnąć wtyczkę zasilającą! Pierwsza pomoc

RE Y Recykling Znak CE Maksymalna dopuszczalna długość cięcia Kierunek posuwu łańcucha Olej łańcuchowy Hamulec łańcucha zwolniony/ zaciągnięty Zabronione!

Przeznaczenie Omawiane narzędzie przeznaczone jest do cięcia tarcicy i kłód drewna. Zasilanie Narzędzie wolno podłączać tylko do źródeł zasilania o napięciu zgodnym z napięciem podanym na tabliczce znamionowej. Można je zasilać wyłącznie jednofazowym prądem przemiennym. Zgodnie z normą obowiązującą w Unii Europejskiej urządzenie posiada podwójną izolację i w związku z tym można je również podłączać do gniazdek bez uziemienia. W przypadku niskonapięciowych sieci elektroenergetycznych o napięciu pomiędzy 220 V a 250 V. Włączanie i wyłączanie urządzeń elektrycznych powoduje wahania napięcia. Posługiwanie się urządzeniem przy niesprzyjających parametrach zasilania może mieć niekorzystny wpływ na działanie innych urządzeń. Przy impedancji sieci zasilającej mniejszej lub równej 0,35 oma można założyć, że niekorzystne efekty nie wystąpią. Gniazdo zasilające używane do podłączenia tego 140

urządzenia powinno być zabezpieczone bezpiecznikiem topikowym lub automatycznym o zwłocznej charakterystyce wyłączania.

DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA ENB098-1

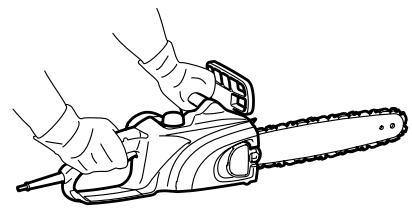

1. Aby zapoznać się z obsługą pilarki łańcuchowej, należy przeczytać jej instrukcję obsługi. 2. Przed przystąpieniem do użytkowania pilarki łańcuchowej po raz pierwszy warto wziąć udział w instruktażu z zakresu jej obsługi. Jeżeli nie ma takiej możliwości, przed przystąpieniem do pracy dobrze jest poćwiczyć cięcie drewnianych okrąglaków na koziołku. 3. Dzieciom i młodzieży poniżej 18 roku życia nie wolno obsługiwać pilarki łańcuchowej. Młode osoby powyżej 16 roku życia można wyłączyć z tego zastrzeżenia, jeżeli odbywają szkolenie pod nadzorem fachowca. 4. Praca z użyciem pilarki łańcuchowej wymaga dużego skupienia. Nie wolno przystępować do pracy z użyciem pilarki w przypadku osłabienia lub choroby. Wszelkie czynności powinny być wykonywane spokojnie i ostrożnie. 5. Osobom pod wpływem alkoholu, narkotyków lub przyjmującym leki nie wolno podejmować pracy.

Właściwa eksploatacja 1. Pilarka łańcuchowa jest przeznaczona wyłącznie do cięcia drewna. Nie wolno jej używać, przykładowo, do cięcia tworzyw sztucznych lub porowatego betonu. 2. Omawianą pilarkę łańcuchową można używać wyłącznie do operacji opisanych w niniejszej instrukcji obsługi. Przykładowo, nie wolno używać jej do przycinania żywopłotu lub tym podobnych celów. 3. Omawianej pilarki łańcuchowej nie wolno używać do prac w lesie, tzn. do wyrębu i okrzesywania drzew. Kabel pilarki łańcuchowej nie zapewnia operatorowi odpowiedniej mobilności i bezpieczeństwa, jakie są wymagane przy tego typu pracach. 4. Pilarka łańcuchowa nie jest przeznaczona do użytku komercyjnego. 5. Pilarki łańcuchowej nie wolno przeciążać.

Sprzęt ochrony osobistej 1. Ubranie powinno przylegać do ciała, ale nie może krępować ruchów. 2. Podczas pracy należy korzystać z następujących środków ochrony: • Atestowany kask ochronny, jeżeli występuje zagrożenie ze strony spadających gałęzi lub tym podobne; • Maska twarzowa lub gogle; • Odpowiednia ochronę uszu (nauszniki, tradycyjne lub plastyczne zatyczki do uszu). Na życzenie analiza oktawowa.

• Porządne, skórzane rękawice ochronne; • Długie spodnie z mocnego materiału; • Kombinezon ochronny wykonany z antyprzecięciowego materiału; • Obuwie ochronne z antypoślizgową podeszwą, stalowymi noskami i wyściółką z materiału odpornego na przecięcia; • Maska oddechowa, gdy podczas pracy powstaje pył (np. trociny).

Ochrona przed porażeniem prądem Pilarki łańcuchowej nie wolno używać podczas opadów lub w warunkach dużej wilgotności, ponieważ silnik elektryczny nie jest wodoszczelny. 1. Pilarkę wolno podłączać wyłącznie do gniazdek z uziemieniem w obrębie sprawdzonych obwodów elektrycznych. Należy sprawdzić, czy napięcie sieci jest zgodne z napięciem na tabliczce znamionowej. Upewnić się, czy na linii zainstalowano bezpiecznik 16 A. Pilarki używane na dworze powinny być podłączone do wyłącznika różnicowo-prądowego o prądzie załączającym nie większym niż 30 mA. W przypadku uszkodzenia przewodu połączeniowego należy natychmiast wyciągnąć wtyczkę zasilającą.

Bezpieczeństwo pracy w praktyce 1. Przed przystąpieniem do pracy należy sprawdzić, czy pilarka łańcuchowa jest sprawna i czy jej stan jest zgodny z przepisami dotyczącymi bezpieczeństwa. W szczególności sprawdzić, czy: • Hamulec łańcucha działa prawidłowo; • Hamulec bezwładnościowy działa prawidłowo; • Prowadnica i pokrywa koła łańcuchowego są prawidłowo zamontowane; • Łańcuch został naostrzony i naciągnięty zgodnie z przepisami; • Przewód zasilający i wtyczka zasilająca nie są przypadkiem uszkodzone; Więcej informacji w części zatytułowanej „KONTROLE”. 2. W szczególności należy zawsze skontrolować, czy przedłużacz ma odpowiedni przekrój (zobacz „DANE TECHNICZNE”). Gdy używany jest kabel nawinięty na bęben, należy go rozwinąć na całej długości. W przypadku używania pilarki na dworze należy sprawdzić, czy używany przewód przeznaczony jest do zastosowań zewnętrznych i czy ma odpowiednie parametry. 3. Nie wolno używać pilarki w pobliżu łatwopalnych pyłów i gazów, ponieważ silnik wytwarza iskry i stwarza zagrożenie wybuchem. 4. Podczas pracy należy stać na twardym gruncie, zapewniwszy stopom dobre oparcie. Zwracać szczególną uwagę na przeszkody w miejscu pracy (np. przewód). Zachować wyjątkową ostrożność, gdy podłoże jest śliskie w wyniku panującej wilgoci, zalegającego lodu, śniegu, świeżo ściętego drewna

lub kory. Nie wolno używać pilarki stojąc na drabinie lub na drzewie. 5. Zachować szczególną ostrożność podczas pracy na pochyłościach. Staczające się kłody i gałęzie stanowią potencjalne zagrożenie. 6. Nie wolno wykonywać cięć powyżej barku. (Rys. 1) 7. Pilarkę łańcuchową w trakcie włączania i podczas pracy należy trzymać oburącz. Prawa ręka powinna spoczywać na tylnym uchwycie, a lewa na przednim. Uchwyty należy chwycić mocno kciukami. W momencie włączania pilarki jej prowadnica i łańcuch nie mogą stykać się z żadnymi przedmiotami. 8. Obszar, w którym będzie wykonywane cięcie, należy oczyścić z piasku, kamieni, gwoździ, drutów itp. Mogą one bowiem spowodować uszkodzenie prowadnicy i łańcucha oraz prowadzić do niebezpiecznego odrzutu. 9. Należy zachować szczególną ostrożność podczas cięcia w pobliżu płotów z siatki drucianej. Nie wolno wcinać się w płot, gdyż może dojść do odrzutu piły. 10. Nie wolno wcinać się w grunt. 11. Elementy drewniane należy ciąć pojedynczo, nigdy w wiązkach lub w stertach. 12. Unikać używania pilarki do cięcia cienkich gałęzi i korzeni, ponieważ mogą one zaplątać się w łańcuch. To z kolei grozi utratą równowagi. 13. W przypadku cięcia kloców drewna należy korzystać z bezpiecznej podpory (koziołka). 14. Nie wolno używać pilarki łańcuchowej do usuwania kawałków drewna lub innych przedmiotów. 15. Pilarkę łańcuchową należy prowadzić w taki sposób, aby żadna część ciała nie znajdowała się na przedłużonej drodze łańcucha tnącego. (Rys. 2) 16. W przypadku zmiany miejsca pomiędzy operacjami cięcia należy zaciągać hamulec łańcucha, aby nie doszło do jego przypadkowego uruchomienia. Przy przenoszeniu pilarki należy chwycić ją za przedni uchwyt, pamiętając, aby nie trzymać palca na przełączniku. Przed udaniem się na przerwę lub pozostawieniem pilarki bez nadzoru należy wyciągnąć wtyczkę zasilającą z gniazda. Pilarkę łańcuchową należy pozostawić w takim miejscu, w którym nie będzie ona stanowić zagrożenia. 17. Przed udaniem się na przerwę lub pozostawieniem pilarki bez nadzoru należy wyciągnąć wtyczkę zasilającą z gniazda. Pilarkę łańcuchową należy pozostawić w takim miejscu, w którym nie będzie ona stanowić zagrożenia.

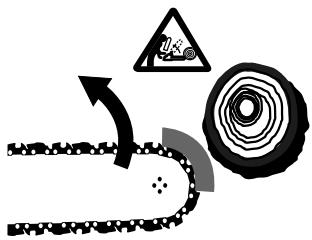

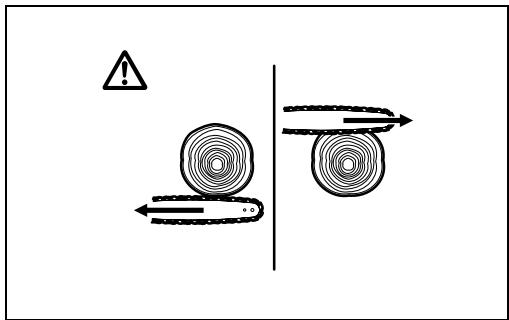

Odrzut 1. Podczas pracy z użyciem pilarki łańcuchowej może wystąpić niebezpieczny odrzut. Odrzut powstaje, gdy czubek prowadnicy (w szczególności górna ćwiartka) zetknie się z drewnem lub innym sztywnym obiektem. Powoduje on odchylenie pilarki łańcuchowej w kierunku operatora. (Rys. 3) 2. W celu uniknięcia odrzutu należy przestrzegać poniższych zasad: • Nie wolno rozpoczynać cięcia końcówką prowadnicy.

• Nie używać podczas cięcia końcówki prowadnicy. Zachować szczególną ostrożność przy wznawianiu rozpoczętych cięć. • Rozpoczynać operację cięcia, gdy łańcuch jest w ruchu. • Zawsze prawidłowo ostrzyć łańcuch. W szczególności, ustawić odpowiednią wysokość ogranicznika głębokości (szczegóły w części zatytułowanej „Ostrzenie łańcucha”). • Nie wolno przecinać kilku gałęzi na raz. • Podczas okrzesywania zachować ostrożność, aby prowadnica nie stykała się z innymi gałęziami. • W przypadku przecinania dłużycy stać z dala od sąsiednich kłód. Zawsze obserwować końcówkę prowadnicy. • Używać koziołka.

Zabezpieczenia 1. Przed przystąpieniem do pracy należy zawsze sprawdzić, czy zabezpieczenia działają prawidłowo. Nie wolno używać pilarki łańcuchowej z niesprawnymi zabezpieczeniami. -

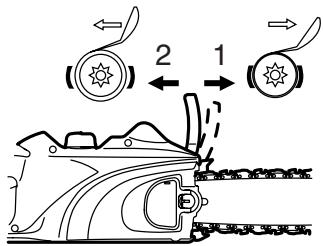

Hamulec łańcucha: Pilarka łańcuchowa jest wyposażona w hamulec łańcucha, który w ułamku sekundy doprowadza do zatrzymania łańcucha. Jest on uruchamiany, gdy osłona ręki zostanie popchnięta w przód. Łańcuch tnący zatrzymuje się wówczas w ciągu 0,15 s i następuje przerwanie dopływu prądu do silnika.

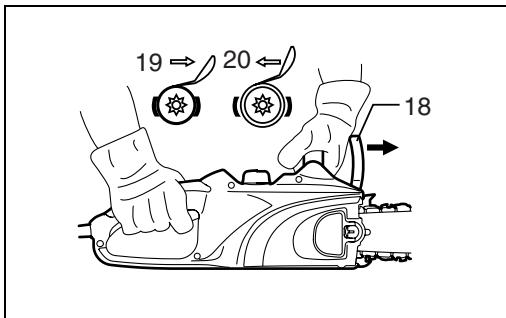

Hamulec bezwładnościowy (Rys. 4) Pilarka łańcuchowa jest wyposażona w hamulec bezwładnościowy, który po zwolnieniu przełącznika WŁ./WYŁ. natychmiast zatrzymuje łańcuch. Zapobiega on dalszemu ruchowi łańcucha po wyłączeniu urządzenia, co stanowi zagrożenie. - Osłony ręki lewej i prawej chronią użytkownika przed zranieniem przez wyrzucane w tył kawałki drewna lub zerwany łańcuch tnący. - Blokada języka spustowego zabezpiecza przed przypadkowym załączeniem pilarki łańcuchowej. - Chwytak łańcucha chroni użytkownika przed obrażeniami w razie odskoczenia lub zerwania łańcucha.

Przewożenie i przechowywanie Gdy pilarka łańcuchowa nie będzie używana lub będzie przewożona, należy wyciągnąć wtyczkę zasilającą z gniazda i założyć pochwę znajdującą się w zestawie z pilarką. Nie wolno przenosić lub przewozić pilarki, gdy łańcuch tnący jest w ruchu. 1. Pilarkę łańcuchową należy przenosić trzymając ją tylko za uchwyt przedni w taki sposób, aby prowadnica była skierowana w tył. 2. Pilarkę łańcuchową należy przechowywać w bezpiecznym, suchym i zamykanym pomieszczeniu, do którego dzieci nie mają dostępu. Pilarki łańcuchowej nie wolno przechowywać na dworze. 142

Konserwacja 1. Przed przystąpieniem do przeprowadzenia regulacji lub czynności konserwacyjnych należy wyciągnąć wtyczkę zasilającą z gniazda. 2. Sprawdzać regularnie przewód zasilający pod względem ewentualnego uszkodzenia izolacji. 3. Czyścić regularnie pilarkę łańcuchową. 4. Niezwłocznie zlecić naprawę obudowy z tworzywa sztucznego. 5. Nie wolno używać pilarki, jeżeli język spustowy przełącznika nie działa prawidłowo. Należy zlecić jego naprawę. 6. W żadnym wypadku nie wolno dokonywać żadnych przeróbek pilarki łańcuchowej. Stanowią one bowiem poważne zagrożenie dla bezpieczeństwa. 7. Nie wolno przeprowadzać czynności konserwacyjnych bądź napraw innych niż opisane w niniejszej instrukcji obsługi. Wszelkie inne czynności powinny być wykonywane przez serwis firmy DOLMAR. 8. Należy stosować wyłącznie oryginalne części zamienne i akcesoria firmy DOLMAR przeznaczone do posiadanego modelu pilarki. Stosowanie innych części zwiększa ryzyko wypadku. 9. Firma DOLMAR nie ponosi odpowiedzialności za wypadki lub szkody wynikłe z używania niezatwierdzonych prowadnic, łańcuchów tnących lub innych części zamiennych bądź akcesoriów. Informacje na temat zatwierdzonych prowadnic i łańcuchów można znaleźć w części zatytułowanej „Wyciąg z wykazu części zamiennych”.

Pierwsza pomoc Nie wolno pracować samemu. Należy pracować w takiej odległości od drugiej osoby, z której można usłyszeć krzyk. 1. Apteczka pierwszej pomocy powinna być zawsze pod ręką. Braki w apteczce należy niezwłocznie uzupełnić. 2. W razie wypadku i potrzebnej pomocy, należy podać następujące informacje: • Gdzie zdarzył się wypadek? • Co się wydarzyło? • Ile osób jest rannych? • Jakiego rodzaju obrażenia odniesiono? • Kto powiadamia o wypadku? UWAGA: U osób z problemami krążeniowymi, które są narażone na działanie zbyt intensywnych drgań, może dochodzić do uszkodzenia naczyń krwionośnych lub układu nerwowego. Drgania mogą wywoływać poniższe objawy w palcach, rękach lub nadgarstkach: drętwienie, mrowienie, bóle, wrażenie kłucia, zmiany w zabarwieniu skóry lub zmiany na skórze. W przypadku wystąpienia któregokolwiek z powyższych objawów, należy zgłosić się do lekarza!

INSTRUKCJĘ OBSŁUGI NALEŻY ZACHOWAĆ OPIS DZIAŁANIA UWAGA: • Przed przystąpieniem do regulacji lub sprawdzenia działania narzędzia należy zawsze upewnić się, czy jest ono wyłączone i odłączone od zasilania.

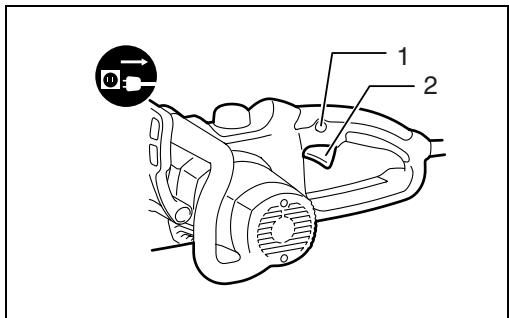

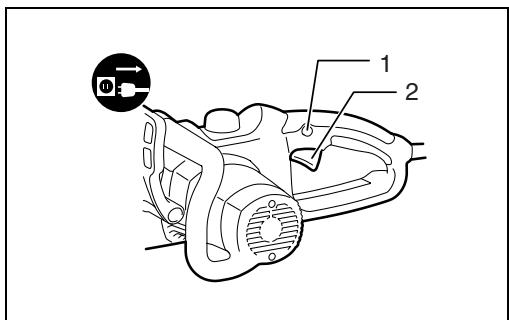

Mechanizm przełącznika (Rys. 5) UWAGA: • Przed podłączeniem urządzenia do zasilania należy zawsze sprawdzić, czy język spustowy przełącznika działa prawidłowo i po zwolnieniu wraca do położenia „WYŁĄCZONY”. Urządzenie wyposażone jest w przycisk blokady, który zapobiega przypadkowemu pociągnięciu za język spustowy przełącznika. Aby uruchomić urządzenie, zwolnij przycisk blokady i pociągnij za język spustowy wyłącznika. W celu zatrzymania urządzenia wystarczy zwolnić język spustowy przełącznika.

MONTAŻ UWAGA: • Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze upewnić się, czy jest ono wyłączone i odłączone od zasilania.

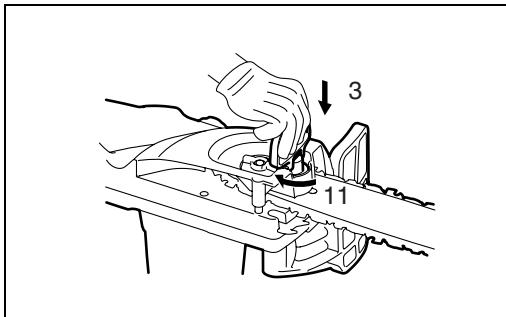

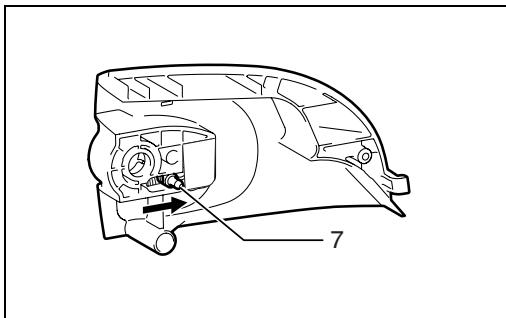

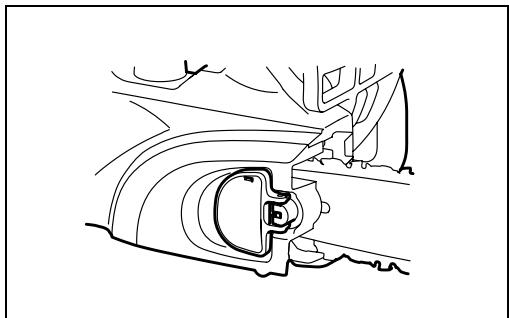

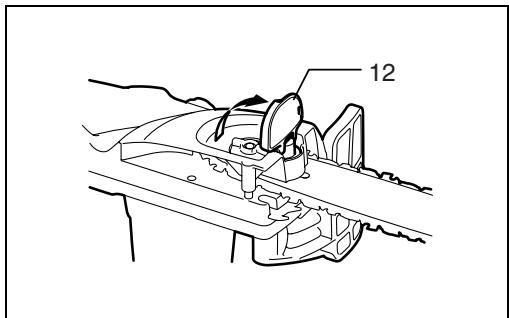

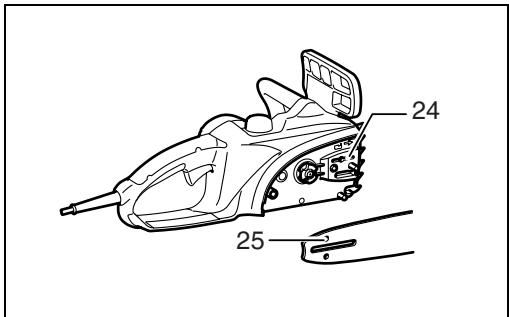

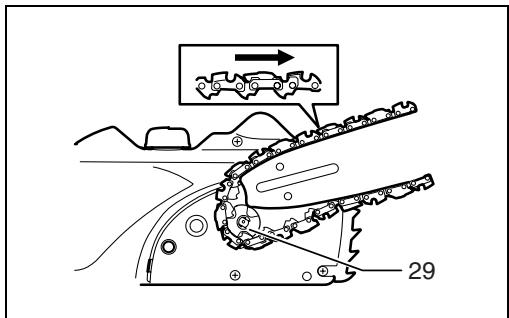

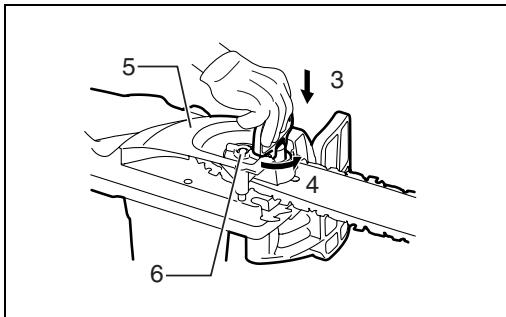

Montaż lub demontaż łańcucha tnącego UWAGA: • Przed przystąpieniem do montażu lub demontażu łańcucha tnącego należy zawsze upewnić się, czy urządzenie jest wyłączone i odłączone od zasilania. • Do montażu lub demontażu łańcucha tnącego należy zawsze zakładać rękawice. 1. Aby zdemontować łańcuch tnący, przestaw dźwignię w pozycję pionową. (Rys. 6) 2. Naciśnij dźwignię i, przy wciśniętej dźwigni, obróć ją zgodnie z ruchem wskazówek zegara, aby poluzować nakrętkę i zdjąć pokrywę koła łańcuchowego. (Wciśnięcie dźwigni powoduje jej wpasowanie w nakrętkę.) 3. Obróć pokrętło regulacyjne zgodnie z ruchem wskazówek zegara, aby zwolnić naciąg łańcucha. 4. Ściągnij pokrywę koła łańcuchowego. 5. Ściągnij łańcuch tnący z pilarki i zdemontuj prowadnicę. 6. Aby zamontować łańcuch tnący, załóż jeden jego koniec na końcówkę prowadnicy, a drugi owiń wokół koła łańcuchowego. (Rys. 7) Teraz załóż łańcuch tnący jak pokazano na rysunku, ponieważ obraca się on zgodnie z kierunkiem strzałki. 7. Oprzyj prowadnicę na łańcuchu. 8. Obróć pokrętło regulacyjne przeciwnie do ruchu wskazówek zegara, aby przesunąć sworzeń regulacyjny w kierunku strzałki. (Rys. 8)

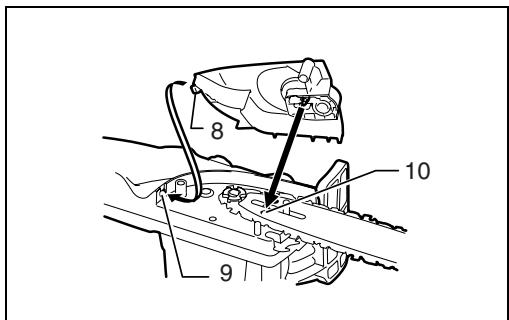

9. Nałóż na pilarkę pokrywę koła łańcuchowego w taki sposób, aby zaczep w tylnej części pokrywy wszedł do otworu w pilarce, a sworzeń regulacyjny znalazł się w małym otworze w prowadnicy. (Rys. 9) 10. Wciśnij dźwignię i, gdy ta znajduje się w dolnym położeniu, obróć ją do oporu zgodnie z ruchem wskazówek zegara, aby dokręcić nakrętkę. Następnie wykonaj około ćwierć obrotu zgodnie z ruchem wskazówek zegara, aby lekko poluzować nakrętkę. (Rys. 10)

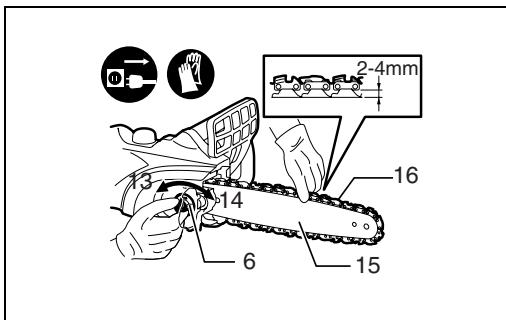

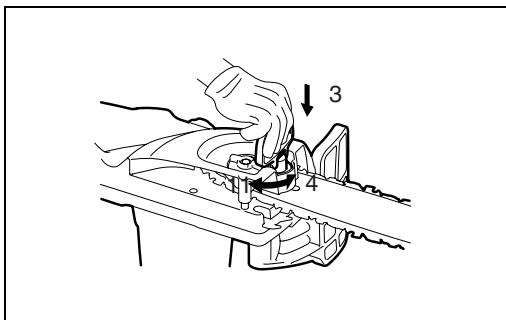

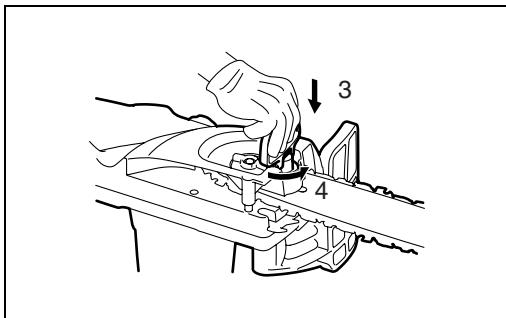

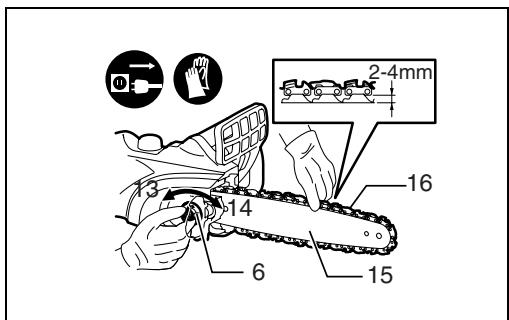

Regulacja naciągu łańcucha Po wielu godzinach pracy łańcuch tnący może być luźny. Od czasu do czasu przed przystąpieniem do pracy należy skontrolować naciąg łańcucha. Przestaw dźwignię w pozycję pionową. (Rys. 11) Wciśnij dźwignię. Przy wciśniętej dźwigni wykonaj około ćwierć obrotu przeciwnie do ruchu wskazówek zegara, aby lekko poluzować nakrętkę. (Wciśnięcie dźwigni powoduje jej wpasowanie w nakrętkę.) (Rys. 12) Obracaj pokrętłem regulacyjnym, aby wyregulować naciąg łańcucha. Chwyć łańcuch tnący w środku prowadnicy i podnieś go. Przerwa pomiędzy prowadnicą a płytką łączącą łańcucha powinna wynosić ok. 2 – 4 mm. Jeżeli wspomniana przerwa ma inną wartość niż ok. 2 – 4 mm, obróć lekko pokrętło regulacyjne, które blokuje prowadnicę. Przeprowadź teraz regulację, gdy końcówka prowadnicy jest lekko skierowana do góry. (Rys. 13) Przy wciśniętej dźwigni obróć ją do oporu w kierunku zgodnym z ruchem wskazówek zegara, aby dobrze dokręcić nakrętkę. (Rys. 14) Przestaw dźwignię do pierwotnej pozycji. (Rys. 15) UWAGA: • Nadmierny naciąg łańcucha może prowadzić do jego zrywania, zużywania się prowadnicy oraz pękania pokrętła regulacyjnego. • Montaż i demontaż łańcucha tnącego należy przeprowadzić w czystym miejscu, gdzie nie ma trocin i innych zanieczyszczeń.

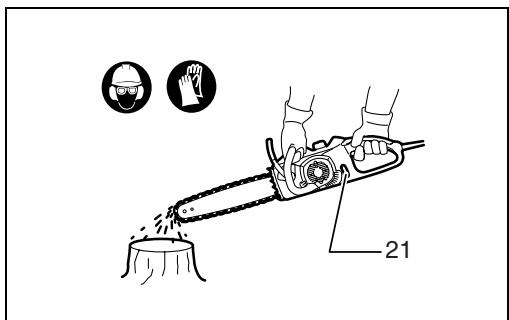

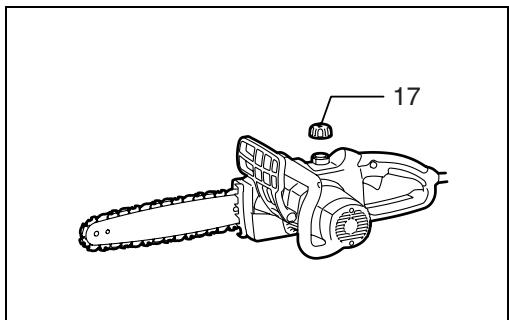

OBSŁUGA Smarowanie UWAGA: • Przed przystąpieniem do smarowania łańcucha tnącego należy zawsze upewnić się, czy urządzenie jest wyłączone i odłączone od zasilania. Do smarowania łańcucha i prowadnicy należy używać ulegającego biologicznemu rozkładowi oleju do smarowania łańcuchów pilarek z dodatkiem środka adhezyjnego. Wspomniany środek adhezyjny dodawany do olejów do smarowania łańcuchów zapobiega zbyt szybkiej utracie oleju. Nie wolno stosować olejów mineralnych, ponieważ są one szkodliwe dla środowiska. (Rys. 16) UWAGA: • Należy uważać, aby nie doszło do kontaktu oleju ze skórą i oczami, ponieważ może dojść do podrażnienia. 143

Gdy olej dostanie się do oka, należy natychmiast przemyć je czystą wodą i niezwłocznie zasięgnąć porady lekarskiej. • Nie wolno używać przepracowanego oleju. Przepracowany olej zawiera substancje rakotwórcze. Zanieczyszczenia zawarte w przepracowanym oleju powodują przyspieszone zużycie pompy oleju, prowadnicy i łańcucha. Przepracowany olej jest szkodliwy dla środowiska. • W przypadku pierwszego napełnienia pilarki olejem do smarowania łańcucha lub uzupełniania zbiornika po jego całkowitym opróżnieniu należy nalać olej do poziomu dolnej krawędzi szyjki wlewu. W przeciwnym razie dostarczanie oleju może ulec pogorszeniu. Dokładnie oczyść miejsce wokół korka wlewu oleju pokazanego na rysunku, aby do zbiornika oleju nie przedostały się zabrudzenia. (Rys. 17) Odkręć korek wlewu oleju i dolej olej do poziomu dolnej krawędzi szyjki wlewu.

Język spustowy przełącznika nie może się blokować po wciśnięciu. Po zwolnieniu język spustowy przełącznika powinien powracać automatycznie do położenia WYŁĄCZENIA, a przycisk odblokowujący powinien wracać do swojej pierwotnej pozycji. (Rys. 19) Kontrola hamulca łańcucha UWAGA: • Jeżeli nie udaje się uruchomić pilarki łańcuchowej, należy zwolnić hamulec łańcucha. W tym celu należy pociągnąć w tył osłonę ręki, aż zostanie zablokowana w tym położeniu. Pilarkę łańcuchową w trakcie włączania należy trzymać oburącz. Prawa ręka powinna spoczywać na tylnym uchwycie, lewa na przednim. Prowadnica i łańcuch nie powinny stykać się z żadnym przedmiotem. Najpierw naciśnij przycisk odblokowujący, a następnie język spustowy. Łańcuch tnący zacznie się natychmiast poruszać.

Dokładnie wytrzyj rozlany olej.

Naciśnij osłonę ręki wierzchem dłoni. Łańcuch tnący powinien się momentalnie zatrzymać. (Rys. 20)

Gdy pilarka łańcuchowa jest uruchamiana po raz pierwszy, mogą upłynąć mniej więcej dwie minuty zanim efekt smarowania mechanizmu piły przez olej łańcuchowy będzie zauważalny. Uruchom pilarkę bez obciążenia do momentu, aż wspomniany efekt pojawi się (zobacz część zatytułowaną „KONTROLE”).

UWAGA: • Jeżeli łańcuch pilarki nie zatrzyma się od razu po przeprowadzeniu tej próby, w żadnym wypadku nie wolno używać tej pilarki. Należy zasięgnąć porady specjalistycznego warsztatu, zajmującego się naprawą narzędzi DOLMAR.

Pojemność zbiornika (200 ml) wystarcza na około 30 minut pracy.

Kontrola hamulca bezwładnościowego Włącz pilarkę łańcuchową.

KONTROLE Zwolnij całkowicie język spustowy przełącznika. Łańcuch pilarki powinien się zatrzymać w ciągu jednej sekundy.

Zakręć porządnie korek wlewu oleju.

Przed przystąpieniem do pracy należy przeprowadzić następujące kontrole: Kontrola naciągu łańcucha (Rys. 18) UWAGA: • Przed przystąpieniem do sprawdzenia naciągu łańcucha należy zawsze wyciągnąć wtyczkę zasilającą z gniazda i założyć rękawice ochronne. Łańcuch tnący jest prawidłowo naciągnięty, gdy styka się ze spodnią częścią prowadnicy i przy lekkim naciśnięciu palcem można go odsunąć na odległość około 2 – 4 mm od prowadnicy. Naciąg łańcucha należy często kontrolować, ponieważ nowe łańcuchy ulegają wyciągnięciu. Zbyt luźny łańcuch może zeskoczyć z prowadnicy i z tego względu grozi wypadkiem. Jeżeli łańcuch jest za luźny: Sięgnij do części zatytułowanej „Regulacja naciągu łańcucha tnącego” i wyreguluj ponownie naciąg łańcucha. Kontrola mechanizmu przełącznika UWAGA: Przed przystąpieniem do sprawdzenia języka spustowego przełącznika należy zawsze wyciągnąć z gniazda wtyczkę zasilającą narzędzia. Blokowanie języka spustowego przełącznika w pozycji WŁĄCZENIA jest zabronione. Języka spustowego nie powinno dać się wcisnąć bez uprzedniego wciśnięcia przycisku odblokowującego. 144

UWAGA: • Jeżeli łańcuch pilarki nie zatrzyma się w ciągu jednej sekundy po przeprowadzeniu tej próby, nie wolno używać tej pilarki. Należy zasięgnąć porady specjalistycznego warsztatu, zajmującego się naprawą narzędzi DOLMAR. Kontrola smarownicy olejowej (Rys. 21) Przed przystąpieniem do pracy należy sprawdzić poziom oleju w zbiorniku oraz dostarczanie oleju. Poziom oleju można sprawdzić w okienku wskaźnika pokazanego na rysunku. Dostarczanie oleju można sprawdzić w następujący sposób: Uruchom pilarkę łańcuchową. Gdy pilarka jest w ruchu, ustaw ją w taki sposób, aby łańcuch pilarki znajdował się w odległości 15 cm nad pniem drzewa lub nad ziemią. Jeżeli smarowanie jest wystarczające, rozpylony olej utworzy widoczny, słaby ślad. Obserwuj kierunek wiatru i ustaw się w taki sposób, aby niepotrzebnie nie stać w strumieniu oleju. UWAGA: • Jeżeli ślad oleju nie tworzy się, nie należy używać pilarki. W przeciwnym razie okres eksploatacji łańcucha ulegnie skróceniu. Sprawdzić poziom oleju. Wyczyścić rowek rozprowadzający oraz otwór

podający olej w prowadnicy (zobacz część zatytułowaną „KONSERWACJA”).

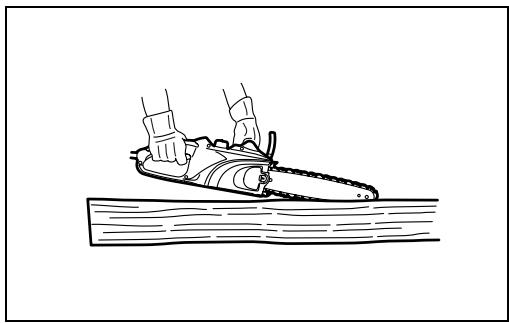

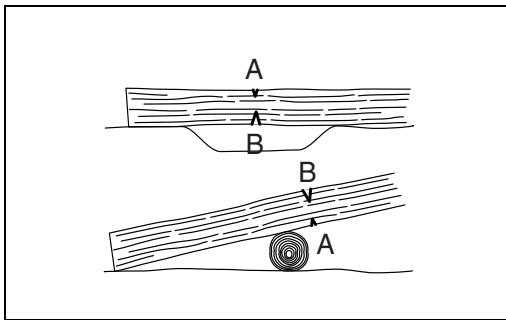

PRACE WYKONYWANE PRZY UŻYCIU PILARKI ŁAŃCUCHOWEJ Przecinanie dłużycy na kłody W przypadku cięcia dłużycy oprzyj reling ząbkowany pokazany na rysunku na drewnie przeznaczonym do cięcia. (Rys. 22) Gdy łańcuch znajduje się w ruchu, zagłębiaj piłę w drewno unosząc pilarkę do góry za uchwyt tylny i prowadząc ją przy użyciu uchwytu przedniego. Reling ząbkowany pełni rolę osi obrotu. Kontynuuj cięcie wywierając niewielki nacisk na uchwyt przedni i powoli zwalniając nacisk na tylną część pilarki. Przesuń reling ząbkowany dalej w dół drewna i unieś ponownie uchwyt przedni. W przypadku wykonywania kilku operacji cięcia, wyłączaj pilarkę łańcuchową pomiędzy poszczególnymi cięciami. UWAGA: • Jeżeli do cięcia będzie wykorzystywana górna krawędź prowadnicy i łańcuch zostanie pochwycony, wówczas pilarka może odskoczyć w kierunku operatora. Z tego względu należy ciąć przy użyciu dolnej krawędzi, aby siła odrzutu pilarki była skierowana od operatora. (Rys. 23) Cięcie drewna, w którym występują naprężenia, rozpocznij od strony ściskanej (A). Następnie wykonaj końcowe cięcie po stronie rozciąganej (B). Ta metoda zapobiega zakleszczaniu się prowadnicy. (Rys. 24)

Okrzesywanie UWAGA: • Operację okrzesywania mogą wykonywać tylko przeszkolone osoby. Występuje bowiem zagrożenie związane ze zjawiskiem odrzutu. W przypadku okrzesywania pilarkę łańcuchową należy w miarę możliwości oprzeć o pień. Nie wolno ciąć czubkiem prowadnicy, ponieważ grozi to odskoczeniem piły. Należy zwrócić szczególną uwagę na gałęzie, w których występują naprężenia. Nie wolno ciąć od spodu gałęzi, które nie są podparte. Podczas okrzesywania nie należy stać na ściętym pniu drzewa. Wykonywanie zagłębień i cięcia równoległe do słojów UWAGA: • Zagłębienia i cięcia wzdłuż słojów mogą być wykonywane przez osoby po specjalnym przeszkoleniu. Możliwość wystąpienia odrzutu grozi obrażeniami ciała. Cięcia równoległe do słojów należy wykonywać pod jak najmniejszym kątem. Podczas cięcia zachować dużą ostrożność, gdyż nie można korzystać z relingu ząbkowanego. (Rys. 25)

Ścinanie drzew UWAGA: • Wycinkę drzew mogą prowadzić tylko przeszkolone osoby. Ta praca jest niebezpieczna. Zasady wycinania drzew regulują miejscowe przepisy, których trzeba przestrzegać . (Rys. 26) - Przed przystąpieniem do wycinki należy upewnić się, czy: (1) W pobliżu znajdują się tylko osoby pracujące przy wycince; (2) Żadna z osób pracujących przy wycince nie ma utrudnionej drogi ucieczki w zakresie kąta mniej więcej 45° po obu stronach osi upadku drzewa. Należy uwzględnić również dodatkowe ryzyko potknięcia się o przewody elektryczne; (3) Z podstawy pnia usunięto obce przedmioty, korzenie i gałęzie; (4) W odległości 2 1/2 długości drzewa w kierunku jego upadku nie ma żadnych osób lub przedmiotów. - W odniesieniu do każdego drzewa należy wziąć pod uwagę co następuje: • Kierunek nachylenia; • Luźne lub suche gałęzie; • Wysokość drzewa; • Naturalny nawis; • Czy drzewo jest zmurszałe czy nie. - Należy uwzględnić prędkość i kierunek wiatru. Nie wolno przeprowadzać wycinki drzew przy silnych porywach wiatru. - Przycinanie zgrubiałych korzeni: Rozpocząć od największych zgrubień. Najpierw wykonać cięcie pionowe, a następnie poziome. (Rys. 27) - Rzaz podcinający: Rzaz podcinający określa kierunek upadku drzewa i pozwala nim kierować. Wykonywany jest on po stronie, w kierunku której drzewo powinno upaść. Rzaz podcinający wykonuje się jak najbliżej ziemi. Najpierw należy wykonać nacięcie poziome na głębokość 1/5 – 1/3 średnicy pnia. Rzaz podcinający nie powinien być zbyt duży. Następnie wykonuje się nacięcie ukośne. - Wszelkie poprawki w rzazie podcinającym należy wykonywać na całej jego szerokości. (Rys. 28) - Rzaz ścinający wykonuje się trochę powyżej podstawy rzazu podcinającego. Rzaz ścinający powinien być wykonany dokładnie w poziomie. Pomiędzy rzazem ścinającym a podcinającym należy pozostawić mniej więcej 1/10 średnicy pnia. Włókna drewna w tej części pnia, która nie została przecięta, działają jak zawias. W żadnym wypadku nie wolno przecinać włókien na wylot, gdyż w przeciwnym razie drzewo upadnie w sposób niekontrolowany. Do rzazu podcinającego należy w odpowiednim momencie wsadzić kliny. - Aby rzaz podcinający pozostał otwarty, można używać tylko klinów z tworzywa sztucznego lub aluminium. Stosowanie klinów z żelaza jest zabronione. - Należy stać z boku upadającego drzewa. Obszar z tyłu upadającego drzewa w zakresie kąta do 45° po obu stronach osi drzewa powinien być oczyszczony

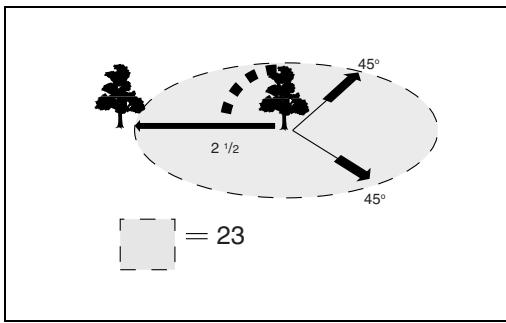

(zapoznaj się z rysunkiem „strefy upadku drzewa”). Należy uważać na upadające gałęzie.

KONSERWACJA UWAGA: • Przed przystąpieniem do przeglądu narzędzia lub jego konserwacji należy upewnić się, czy zostało wyłączone i odłączone od zasilania. • Do przeprowadzenia przeglądu bądź konserwacji należy zawsze zakładać rękawice. Opisane poniżej czynności konserwacyjne należy przeprowadzać w regularnych odstępach czasu. Roszczenia gwarancyjne będą uwzględniane tylko wówczas, gdy wspomniane czynności były przeprowadzane regularnie i we właściwy sposób. Użytkownik może wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji obsługi. Wszelkie inne czynności muszą być przeprowadzane przez specjalistyczny punkt serwisowy narzędzi DOLMAR.

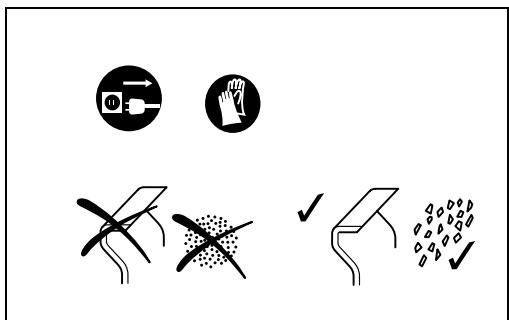

Czyszczenie pilarki łańcuchowej Pilarkę należy czyścić regularnie czystą szmatką. W szczególności na uchwytach nie może być śladów oleju.

Kontrola obudowy z tworzywa Regularnie należy przeprowadzać kontrolę wizualną wszystkich części obudowy. W przypadku stwierdzenia uszkodzenia jakiejkolwiek części, należy niezwłocznie zlecić jej naprawę w specjalistycznym punkcie serwisowym narzędzi DOLMAR.

Ostrzenie łańcucha pilarki UWAGA: • Przed przystąpieniem do pracy przy pilarce łańcuchowej należy zawsze wyciągnąć wtyczkę zasilającą z gniazda i założyć rękawice ochronne. (Rys. 29) Łańcuch wymaga naostrzenia, gdy: - Podczas cięcia wilgotnego drewna powstają mączne trociny; - Łańcuch wchodzi w drewno z trudem, nawet gdy wywierany jest duży nacisk; - Krawędź rzazu jest w sposób wyraźny uszkodzona; - Piła w drewnie ciągnie w lewą bądź w prawą stronę. Powodem takiego zachowania jest nierównomierne naostrzenie łańcucha pilarki lub uszkodzenie powstałe tylko z jednej strony. Łańcuch pilarki należy często ostrzyć, zbierając za każdym razem tylko niewielką ilość materiału. W przypadku rutynowego ostrzenia zwykle wystarczają dwa lub trzy pociągnięcia pilnikiem. Gdy łańcuch pilarki był ostrzony już kilka razy, należy zlecić jego naostrzenie w specjalistycznym punkcie serwisowym narzędzi DOLMAR.

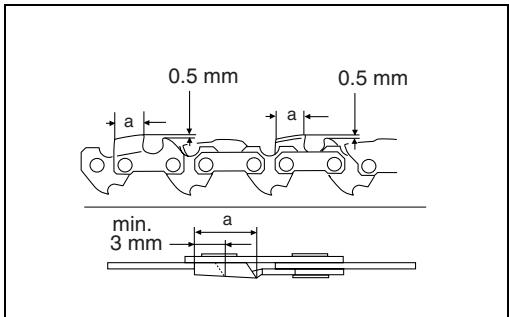

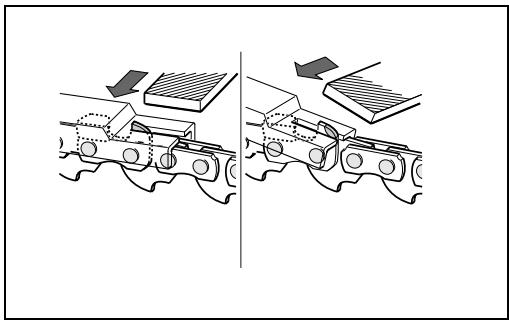

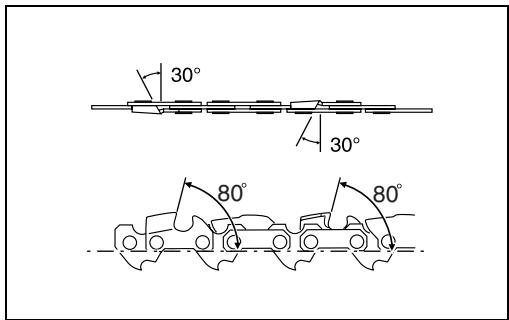

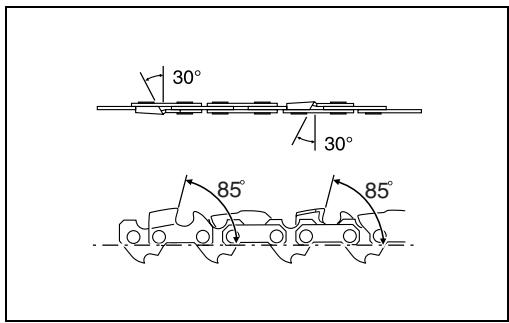

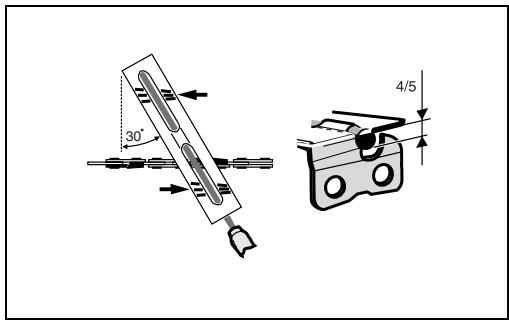

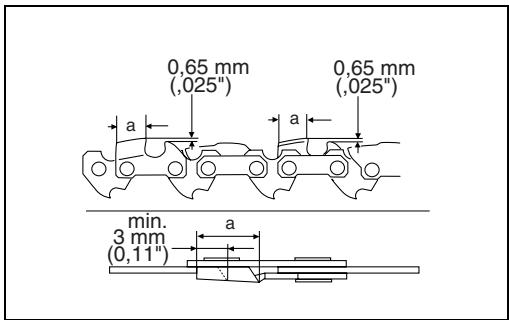

Kryteria ostrzenia: W przypadku modeli ES-33A i ES-38A - Wszystkie zęby tnące muszą mieć tę samą długość (wymiar a). Zęby tnące o różnych długościach powodują, że łańcuch porusza się nierówno i może ulec zerwaniu. - Nie wolno ostrzyć łańcucha po osiągnięciu minimalnej długość zęba tnącego, która wynosi 3 mm. W takim przypadku należy zamontować nowy łańcuch. - Grubość wiórów zależy od odległości pomiędzy ogranicznikiem głębokości (okrągły czubek) a krawędzią cięcia. Najlepsze rezultaty uzyskuje się przy odległości 0,5 mm pomiędzy krawędzią cięcia a ogranicznikiem głębokości. (Rys. 30) UWAGA: • Zbyt duża odległość zwiększa ryzyko wystąpienia odrzutu. - 30° kąt ostrzenia powinien być taki sam dla wszystkich zębów tnących. Różnice w kącie powodują, że łańcuch szarpie i nierówno się przesuwa. Przyspieszają one również zużycie i prowadzą do zrywania łańcucha. - Kąt 80° bocznej płytki zęba tnącego zależy od głębokości penetracji okrągłego pilnika. Jeżeli wspomniany pilnik jest używany właściwie, prawidłowy kąt płytki bocznej uzyskiwany jest automatycznie. (Rys. 31) W przypadku modelu ES-42A - Wszystkie zęby tnące muszą mieć tę samą długość (wymiar a). Zęby tnące o różnych długościach powodują, że łańcuch porusza się nierówno i może ulec zerwaniu. - Nie wolno ostrzyć łańcucha po osiągnięciu minimalnej długość zęba tnącego, która wynosi 3 mm. W takim przypadku należy zamontować nowy łańcuch. - Grubość wiórów zależy od odległości pomiędzy ogranicznikiem głębokości (okrągły czubek) a krawędzią cięcia. Najlepsze rezultaty uzyskuje się przy odległości 0,65 mm pomiędzy krawędzią cięcia a ogranicznikiem głębokości. (Rys. 32) UWAGA: • Zbyt duża odległość zwiększa ryzyko wystąpienia odrzutu. - 30° kąt ostrzenia powinien być taki sam dla wszystkich zębów tnących. Różnice w kącie powodują, że łańcuch szarpie i nierówno się przesuwa. Przyspieszają one również zużycie i prowadzą do zrywania łańcucha. - Kąt 85 ° bocznej płytki zęba tnącego zależy od głębokości penetracji okrągłego pilnika. Jeżeli wspomniany pilnik jest używany właściwie, prawidłowy kąt płytki bocznej uzyskiwany jest automatycznie. (Rys. 33) Pilnik i prowadzenie pilnika (Rys. 34 - 36) - Do ostrzenia łańcucha należy używać specjalnego pilnika okrągłego (nie ma go w zestawie) o średnicy 4,5 mm (w przypadku modeli ES-33A i ES-38A) lub 4,0 mm (w przypadku modelu ES-42A). Zwykłe pilniki okrągłe nie nadają się do tego celu.

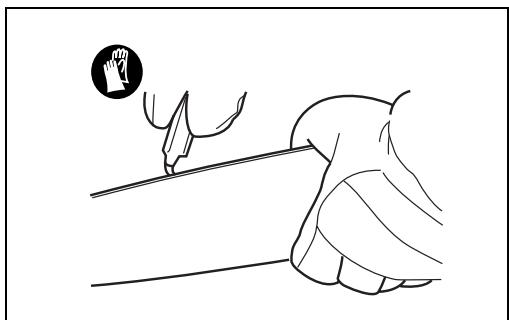

- Pilnik powinien zbierać materiał tylko przy ruchu w przód. Przy ruchu powrotnym pilnik należy unosić ponad powierzchnię materiału. - Ostrzenie należy zacząć od najkrótszego zęba tnącego. Długość tego zęba stanowi odniesienie dla pozostałych zębów łańcucha. - Pilnik należy prowadzić zgodnie z rysunkiem. Pilnik można łatwiej prowadzić za pomocą prowadnika (nie ma w zestawie). Prowadnik pilnika posiada znaczniki do prawidłowego ostrzenia kąta 30° (znaczniki powinny być równoległe do łańcucha pilarki). Ogranicza on również głębokość penetracji (do 4/5 średnicy pilnika). - Po naostrzeniu łańcucha należy sprawdzić wysokość ogranicznika głębokości za pomocą specjalnego głębokościomierza do łańcuchów (nie ma w zestawie). - Zadziory, nawet najmniejsze, należy usunąć specjalnym pilnikiem płaskim (nie ma w zestawie). - Ponownie należy zaokrąglić przednią część ogranicznika głębokości.

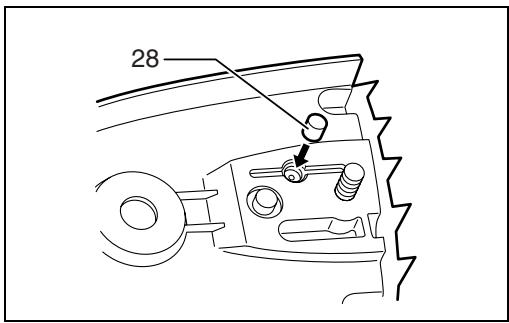

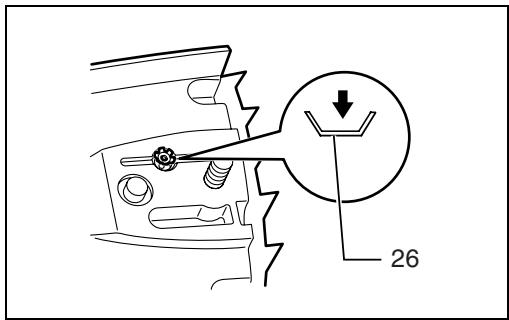

Czyszczenie prowadnicy i smarowanie powrotnego koła łańcuchowego UWAGA: • Do tej czynności należy zawsze zakładać rękawice ochronne. Można bowiem pokaleczyć się o zadziory. (Rys. 37) Powierzchnie robocze należy regularnie kontrolować pod kątem ewentualnych uszkodzeń. Czyścić przy użyciu specjalnego narzędzia, usuwając w razie potrzeby zadziory. Jeżeli pilarka łańcuchowa jest często używana, należy przynajmniej raz w tygodniu nasmarować łożysko powrotnego koła łańcuchowego. Przed nałożeniem świeżego smaru, trzeba starannie oczyścić 2-milimetrowy otwór na czubku prowadnicy, następnie we wspomniany otwór wtłoczyć niewielką ilość smaru uniwersalnego (nie ma w zestawie).

Czyszczenie rowka rozprowadzającego olej (Rys. 38) - Rowek rozprowadzający oraz otwór podający olej w prowadnicy należy czyścić w regularnych odstępach czasu.

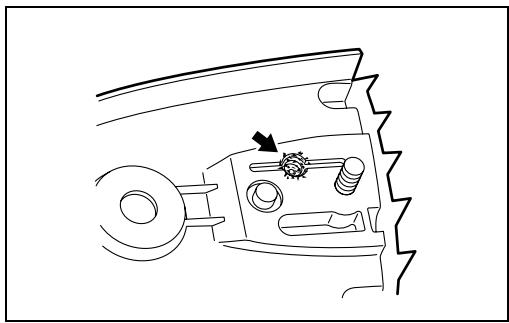

Czyszczenie filtra oleju w otworze smarującym Podczas pracy na filtrze oleju w otworze smarującym mogą gromadzić się drobne zanieczyszczenia. Drobne zanieczyszczenia na filtrze mogą ograniczać wypływ oleju i być przyczyną niedostatecznego smarowania całego łańcucha. Gdy olej do smarowania łańcucha jest słabo podawany w górnej części prowadnicy, należy w następujący sposób oczyścić wspomniany filtr. Odłączyć narzędzie od zasilania. Ściągnąć z narzędzia osłonę koła łańcuchowego oraz łańcuch. (Bliższe informacje w części zatytułowanej „Montaż lub demontaż łańcucha tnącego”.)

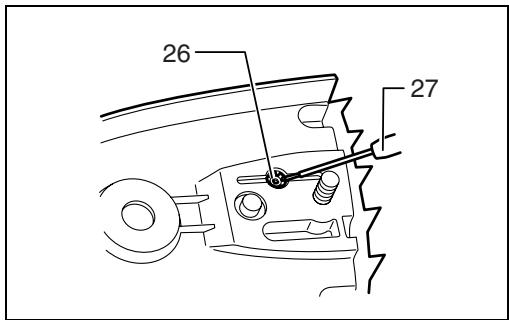

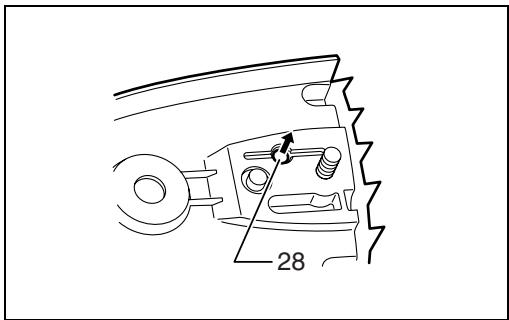

Za pomocą płaskiego śrubokręta z wąskim trzonem lub podobnego narzędzia wyciągnąć wciskany pierścień zabezpieczający. (Rys. 39) Wyciągnąć filtr z pilarki łańcuchowej i usunąć zanieczyszczenia z jego powierzchni. Gdy filtr jest mocno zabrudzony, wymienić go na nowy. Podłączyć narzędzie do gniazda zasilania. (Rys. 40) Pociągnąć za język spustowy przełącznika, aby wypłukać zanieczyszczenia z otworu smarowania. Odłączyć narzędzie od zasilania. (Rys. 41) Do otworu smarowania wsadzić oczyszczony filtr oleju. Gdy filtr jest mocno zabrudzony, wymienić go na nowy. (Rys. 42) W celu zabezpieczenia filtra wsadzić do otworu smarowania wciskany pierścień zabezpieczający, jak pokazano na rysunku, zwracając uwagę, aby prawidłowa strona pierścienia była skierowana ku górze. Jeżeli filtra nie można zablokować zniekształconym pierścieniem zabezpieczającym, należy go wymienić na nowy. Założyć na narzędzie osłonę koła łańcuchowego oraz łańcuch. (Rys. 43)

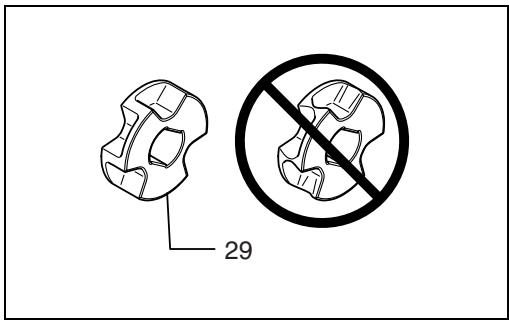

Nowe łańcuchy do pilarek Należy używać naprzemiennie dwóch lub trzech łańcuchów, aby łańcuch pilarki, koło łańcuchowe oraz powierzchnie robocze prowadnicy zużywały się w sposób równomierny. Przy wymianie łańcucha należy obrócić prowadnicę, aby zużywanie się rowka prowadnicy było równomierne. UWAGA: • Należy używać wyłącznie łańcuchów i prowadnic zatwierdzonych dla omawianego modelu pilarki (sięgnij do części zatytułowanej „DANE TECHNICZNE”). (Rys. 44) Przed zamontowaniem nowego łańcucha tnącego należy sprawdzić stan koła łańcuchowego. UWAGA: • Zużyte koło łańcuchowe spowoduje uszkodzenie nowego łańcucha tnącego. W takim przypadku należy zlecić wymianę koła łańcuchowego. Podczas wymiany koła łańcuchowego należy zawsze zamontować nowy pierścień zabezpieczający.

Konserwacja łańcucha i hamulców bezwładnościowych Układy hamulcowe stanowią bardzo istotne zabezpieczenie. Podobnie jak każdy inny podzespół pilarki łańcuchowej ulegają one w pewnym stopniu zużyciu. Wymagają one regularnej kontroli w punkcie serwisowym narzędzi DOLMAR. Ta kontrola jest wykonywana dla własnego bezpieczeństwa.

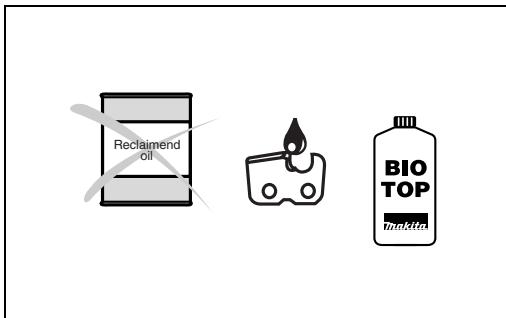

Przechowywanie narzędzia Olej, ulegający biologicznemu rozkładowi, można przechowywać tylko przez ograniczony okres czasu. Po upływie dwóch lat od daty produkcji oleje biologiczne zaczynają wykazywać zwiększone przyleganie i powodują 147

uszkodzenie pompy olejowej oraz innych podzespołów układu smarowania.

oleju łańcuchowego. Jest to normalne zjawisko i nie świadczy o usterce.

- Przed okresem, w którym pilarka łańcuchowa nie będzie eksploatowana przez dłuższy czas, należy opróżnić zbiornik oleju i napełnić go niewielką ilością oleju silnikowego (SAE 30). - Następnie na krótko uruchomić pilarkę, aby wypłukać ze zbiornika, układu smarowania oraz mechanizmu piły wszelkie pozostałości oleju biologicznego.

Pilarkę łańcuchową należy przechowywać na odpowiedniej powierzchni.

Po takiej operacji, gdy pilarka nie jest eksploatowana, przez pewien czas mogą wyciekać niewielkie ilości

Przed ponownym przystąpieniem do eksploatacji pilarki łańcuchowej należy napełnić ją olejem do pilarek łańcuchowych BIOTOP. W celu zachowania odpowiedniego poziomu BEZPIECZEŃSTWA i NIEZAWODNOŚCI wyrobu, wszelkie naprawy i różnego rodzaju prace konserwacyjne lub regulacje powinny być przeprowadzane przez autoryzowany punkt serwisowy narzędzi DOLMAR zawsze z użyciem oryginalnych części zamiennych DOLMAR.

ROZWIąZYWANIE PROBLEMó W Problem

Pilarka łańcuchowa nie działa

Zużyte szczotki węglowe

Brak smarowania łańcucha

Zbiornik oleju, pompa olejowa

Brak oleju na łańcuchu pilarki

Pusty zbiornik oleju Zabrudzony rowek rozprowadzający olej

Pilarka nie zatrzymuje się w trybie natychmiastowym

Zużyta taśma hamulca

Hamulec bezwładnościowy

Łańcuch pilarki porusza się siłą bezwładności

Zużyte szczotki węglowe

Nie działa silnik elektryczny Brak zasilania Uszkodzony przewód Załączony hamulec łańcucha Przepalony bezpiecznik sieciowy

INSTRUKCJA OKRESOWEJ KONSERWACJI I OBSłUGI Aby zagwarantować długi czas eksploatacji, zapobiec uszkodzeniu i zapewnić sprawne działanie funkcji bezpieczeństwa, należy regularnie przeprowadzać następujące czynności konserwacyjne. Roszczenia gwarancyjne będą uwzględniane tylko wówczas, gdy wspomniane czynności są przeprowadzane regularnie i we właściwy sposób. Zaniedbywanie zalecanych czynności konserwacyjnych sprzyja wypadkom! Użytkownikowi pilarki łańcuchowej wolno wykonywać tylko czynności konserwacyjne, które zostały opisane w niniejszej instrukcji obsługi. Wszelkie inne czynności powinny być wykonywane przez punkt serwisowy narzędzi DOLMAR. Czynności ogólne

Elektryczna pilarka łańcuchowa Obudowa z tworzywa

Łańcuch tnący Prowadnica Koło łańcuchowe Hamulec łańcucha Hamulec bezwładnościowy

Regularnie czyścić z zewnątrz. Sprawdzać pod kątem rys i pęknięć. W przypadku uszkodzenia niezwłocznie zlecić naprawę w punkcie serwisowym. Regularnie ostrzyć. Wymieniać w porę. Po pewnym czasie obrócić, aby powierzchnie łożysk zużywały się w sposób równomierny. Wymieniać w porę. Zlecić w porę wymianę w punkcie serwisowym. Zlecać regularne przeglądy w punkcie serwisowym.

Przed każdorazowym użyciem

Korek zbiornika oleju

Sprawdzić pod kątem uszkodzeń i stopnia naostrzenia. Sprawdzić naciąg łańcucha Sprawdzić pod kątem uszkodzeń i w razie potrzeby usunąć zadziory. Kontrola działania. Kontrola działania. Kontrola działania. Kontrola działania. W przypadku uszkodzenia zlecić wymianę w punkcie serwisowym. Sprawdzić szczelność.

Po każdorazowym użyciu

Prowadnica Mocowanie prowadnicy

Otwór podawania oleju Oczyścić, zwłaszcza rowek rozprowadzający olej

Zbiornik oleju do smarowania łańcucha Łańcuch tnący/prowadnica

Prowadnica Smarowanie łańcucha Hamulec łańcucha Hamulec bezwładnościowy Język spustowy wyłącznika Przewód zasilający

Elektryczna pilarka łańcuchowa

OBSłUGA SERWISOWA, CZę ś CI ZAMIENNE I GWARANCJA Konserwacje i naprawy Konserwacja i naprawa nowoczesnych silników elektrycznych oraz podzespołów odpowiedzialnych za bezpieczeństwo wymaga fachowego szkolenia technicznego oraz specjalistycznego warsztatu naprawczego, który byłby wyposażony w odpowiednie narzędzia i urządzenia kontrolne. W związku z tym firma DOLMAR zaleca przeprowadzanie wszelkich czynności, które nie zostały opisane w niniejszej instrukcji obsługi, w punkcie serwisowym narzędzi DOLMAR. Punkty serwisowe narzędzi DOLMAR posiadają wszelki niezbędny sprzęt oraz wykwalifikowany i doświadczony personel, aby znaleźć właściwe rozwiązanie problemu i doradzić w każdej sprawie. Informacje na temat najbliższego punktu serwisowego narzędzi DOLMAR można znaleźć w załączonym wykazie punktów serwisowych.

Części zamienne Niezawodne działanie bez przestojów, jak również bezpieczeństwo pilarki łańcuchowej zależą również od stosowanych części zamiennych. Należy używać wyłącznie ORYGINALNYCH części zamiennych marki DOLMAR, posiadających następujące oznaczenia:

Tylko oryginalne części zamienne i akcesoria gwarantują najwyższą jakość materiału, dokładne zwymiarowanie, pewne działanie i bezpieczeństwo.

Zdemontować, oczyścić i lekko nasmarować. Oczyścić rowek w prowadnicy. Przechowywać w sposób bezpieczny w suchym miejscu. Po dłuższym okresie wyłączenia z eksploatacji należy zlecić kontrolę elektrycznej pilarki łańcuchowej w punkcie serwisowym (resztkowy olej może z czasem przypominać żywicę, zapychając zawór pompy olejowej.). Oryginalne części zamienne i akcesoria można nabyć u miejscowego sprzedawcy. Dysponuje on wykazami części zamiennych, na podstawie których można ustalić numery potrzebnych części. Jest ponadto na bieżąco informowany o najnowszych usprawnieniach i innowacjach w zakresie części zamiennych. Należy pamiętać, że stosowanie innych części zamiennych niż oryginalne firmy DOLMAR unieważnia w sposób automatyczny gwarancję na wyrób marki DOLMAR.

GWARANCJA Firma DOLMAR gwarantuje wysoką jakość swoich wyrobów i w związku z tym zobowiązuje się zrefundować koszty napraw polegających na wymianie uszkodzonych części, gdy usterka wynikła z wad materiałowych i produkcyjnych, które wystąpiły w okresie gwarancyjnym po zakupie wyrobu. Należy zwrócić uwagę, że w niektórych krajach mogą obowiązywać szczegółowe warunki gwarancyjne. W przypadku jakichkolwiek wątpliwości należy skontaktować się ze sprzedawcą, który jest odpowiedzialny za gwarancję na dany wyrób. Prosimy o wyrozumiałość, ale nie możemy ponosić odpowiedzialności za uszkodzenia, których przyczyną jest: • Nieprzestrzeganie instrukcji obsługi. • Zaniedbywanie niezbędnych czynności konserwacyjnych i czyszczenia. • Normalne zużycie i starzenie. • Oczywiste przeciążenie spowodowane ciągłym przekraczaniem górnych wartości granicznych wydajności. • Stosowanie niezatwierdzonych prowadnic i łańcuchów tnących. 149

• Stosowanie niezatwierdzonych długości prowadnic i łańcuchów tnących. • Stosowanie siły, niewłaściwa obsługa i eksploatacja lub wypadek. • Przegrzanie w wyniku zablokowania przez brud otworów wentylacyjnych w obudowie narzędzia. • Stosowanie nieodpowiednich części zamiennych lub innych części zamiennych niż oryginalne marki DOLMAR, o ile są one przyczyną uszkodzenia. • Stosowanie nieodpowiednich olejów i smarów lub olejów i smarów, w przypadku których upłynął okres ich przydatności. • Praca w warunkach wynikających z umów leasingu i dzierżawy. • Wykonywanie prac przy użyciu pilarki łańcuchowej przez osoby niewykwalifikowane lub niewłaściwie przeprowadzona naprawa. Gwarancja nie obejmuje czyszczenia, czynności obsługowych i regulacyjnych. Wszelkie naprawy objęte gwarancją powinny być wykonywane w punkcie serwisowym narzędzi DOLMAR.

WYPOSAŻENIE DODATKOWE • • • • • • • • • • • • • •

Łańcuch tnący Pochwa Kompletna prowadnica Przyrząd pomiarowy do łańcuchów Pilnik okrągły 4,5 mm Pilnik okrągły 4,0 mm Pilnik płaski Prowadnik z pilnikiem 4,5 mm Prowadnik z pilnikiem 4,0 mm Uchwyt pilnika Olej łańcuchowy BIOTOP 1 l Olej łańcuchowy BIOTOP 5 l Smar uniwersalny Smarownica tłokowa

POLSKI Deklaracja zgodności UE Niżej podpisane, upoważnione osoby, p. Shigeharu Kominami i p. Rainer Bergfeld, oświadczają, że poniższe urządzenia firmy DOLMAR: typ: 211
