BEDIENUNGSANLEITUNG ES33A MAKITA

Die folgenden Symbole werden für die Geräte verwendet. Machen Sie sich vor der Benutzung unbedingt mit ihrer Bedeutung vertraut.

Symboli

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemass Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgerate und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkezeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten.

Solo per Paesi UE

Galler endast EU-länder.

Allgemeine Sicherheitsregeln

WARNING! Lesen Sie alle Anweisungen. Wenn die unter genommen Anweisungen nicht alle genau befolgt werden, bestehen die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Personenschäden. Der Begriff "Elektrowerkzeug" in allen unter aufgeführten Warnungen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder ihr batterie- bzw. akkubetriebenes Elektrowerkzeug (ohne Kabel).

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Sicherheit am Arbeitsplatz

1. Achten Sie auf ein sauberes und gut beleuchtes Arbeitsumfeld. In unordentlicher und schlecht beleuchter Umgebung besteht ein erhöhtes Unfallrisiko.
2. Betreiben Sie keine Elektrowerkzeuge in explosionsgeführter Umgebung, wie etwa in der Höhe von brennabren Flüssigkeiten, Gasen oder Staub. Bei Elektrowerkzeugen treten Funken aus, die Staub und Ausübungen entzüllen können.
3. Halten Sie Kinder und Zuschauer auf Abstand, wenn Sie ein Elektrowerkzeug bedieten. Ablenkung kann zu Kontrollverlust führen.

Elektrische Sicherheit

1. Die Stecker des Elektrowerkzeugs müssen in die Steckdose passen. Verändern Sie niemals den Stecker. Verwenden Sie keine Adapterstecker bei geerdeten Elektrowerkzeugen. Originalstecker und passende Steckdosen reduzierten das Risiko eines Stromschlags.
2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren, Kühlern, Heiz- und Kühlelementen. Wenn Ihr Körper geerdet ist, besteht ein erhöhtes Risiko eines Stromschlags.
3. Das Elektrowerkzeugarf weder Regen noch Feuchtigkeit ausgesetzt werden. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht dies das Risiko eines Stromschlags.
4. Gehen Sie ordnungsgemäß mit dem Stromkabel um. Verwendten Sie nie das Kabel, um das Elektrowerkzeug zu transportieren oder zuziehen oder den Stecker hersauszuziehen. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
5. Verwenden Sie ein davon geeignetes Verlängerungskabel, wenn Sie das Elektrowerkzeug im Freien betreiben. Die Verwendung eines für den Gebrauch im Freien vorgesehenen Verlängerungskabels vermindert das Risiko eines Stromschlags.

Persönliche Sicherheit

1. Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und gebruchen Sie ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkezug benutzten. Betrieben Sie Elektronerkzeuge nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alcohol oder Medikamenten stehen. Ein Moment der Unachsamkeit kann beim Umgang mit Elektronerkzeugen zu schwenen Personenschädten führen.
2. Verwenden Sie Sicherheitsausrüstung. Tragen Sie immer eine Schutzbrille. Den Umständen angepasste Sicherheitsausrüstung wie Staubmasken, rutschfrei Sicherheitsschuhe, Helme und Horschutz vermindert das Risiko von Personenschäden.
3. Vermeiden Sie einen versehentlichen Start. Vergewissern Sie sich, dass das Gerät ausgeschelt ist, bevor Sie es einstöpseln. Der Transport des Geräts mit dem Finger auf dem Schalter und das Einstöpseln eingeschalteter Elektrowerkzeuge können zu Unfallen führen.
4. Entfernen Sie alle Einstell- und sonstigen Schlüssel, bevor Sie das Elektrowerkzeug einschalten. Auf den rotierenden Teilen eines Elektrowerkzeugs belastene Schlüssel können zu Verletzungen führen.
5. Übernehmen Sie sich nicht. Achten Sie jederzeit auf sicheren Stand und Balance. Dies ermöglicht die bessere

Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

1. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe fern von beweglichen Teilen. Weite Kleidung, Schmuck und langes Haar können sich in den beweglichen Teilen verfangen.
2. Falls Geräte zum Absaugen und Sammeln von Staub vorhanden sind, schlieben Sie diese an und verwenden Sie sie ordnungsgemäß. Die Verwendung dieser Geräte reduziert Gefahren, die mit Staub in Zusammenhang stehen.

Verwendung und Pflege von Elektrowerkzeugen

1. Verwenden Sie das Elektrowerkzeug nicht mit Gewalt. Benutzten Sie das für die jeweilige Anwendung geeignete Elektronerkzeug. Das richtige Werkzeug erfüllt seinen Zweck am besten und sichersten in dem Zusammenhang, für den es hergestellt wurde.
2. Verwenden Sie kein Elektrowerkzeug, das sich nicht mit dem Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, dessen Schalter nicht funktioniert, besteht eine Gefahr dar und muss repariert werden.
3. Ziehen Sie den Stecker aus der Steckdose bzw. den Akku aus dem Gerät, bevor Sie Einstellungen am Elektrowerkzeug vornehmen, Zubehör wechseln oder das Gerät lagern. Diese préventiven Sicherheitsmaßnahmen reduzieren das Risiko eines versehentlichen Starts.
4. Lager Nie nicht verwendete Elektrowerkzeuge außerhalb der Reichweite von Kindern und erlauben Si niemandem, der mit dem Betrieb des Elektrowerkzeugs oder den vorliegenden Anweisungen nicht vertraut ist,这点es zu benuten. In den Handen ungebürger Benutzer sind Elektrowerkzeuge gefährlich.
5. Pflegen Sie Elektrowerkzeuge. Halten Sie Ausschau nach fehlerhaften Verbindungen, festsitzenden beweglichen Teilen, Defekten und allen anderen Bedingungen, die die Funktionseweise des Geräts beeinträchtigen können. Lassen Sie bei einer Beschädigung das Elektrowerkzeug vor dem Gebrauch reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
6. Halten Sie Schneidwerkzeug scharf und sauber. Ordentlich gewartete Schneidwerkzeuge mit scharfen Schneidkanten verhaken nicht so Schnell und sind einfacher in der Handhabung.
7. Verwenden Sie das Elektrowerkzeug, das Zubehör, die Werkzeugmeßel usw. in Übereinstimmung mit diesen Anweisungen und in einer dem Verwendungszweck des Werkzeugs angemessenen Weise und beachten Sie darauf die Arbeitsbedingungen und die durchzuführende Arbeit. Die Verwendung eines Elektrowerkzeugs für Arbeitsgänge, für die es nicht konzipiert wurde, kann zu Gefahrensituationen führen.

Wartung

1. Lassen Sie das Elektrowerkzeug ausschließlich von Fachpersonal unter Verwendung von Originalsatzteilen warten. Dies gewährleistet die dauerhafte Sicherheit des Elektrowerkeuzugs.
2. Befolgen Sie die Anweisungen hinsichtlich Schmiermittel und Austauschzubehör.
3. Achten Sie darauf, dass die Griffe trocken, sauber und frei von Öl und Schmiermittel sind.

ITALIANO

Elektrische verilgheit

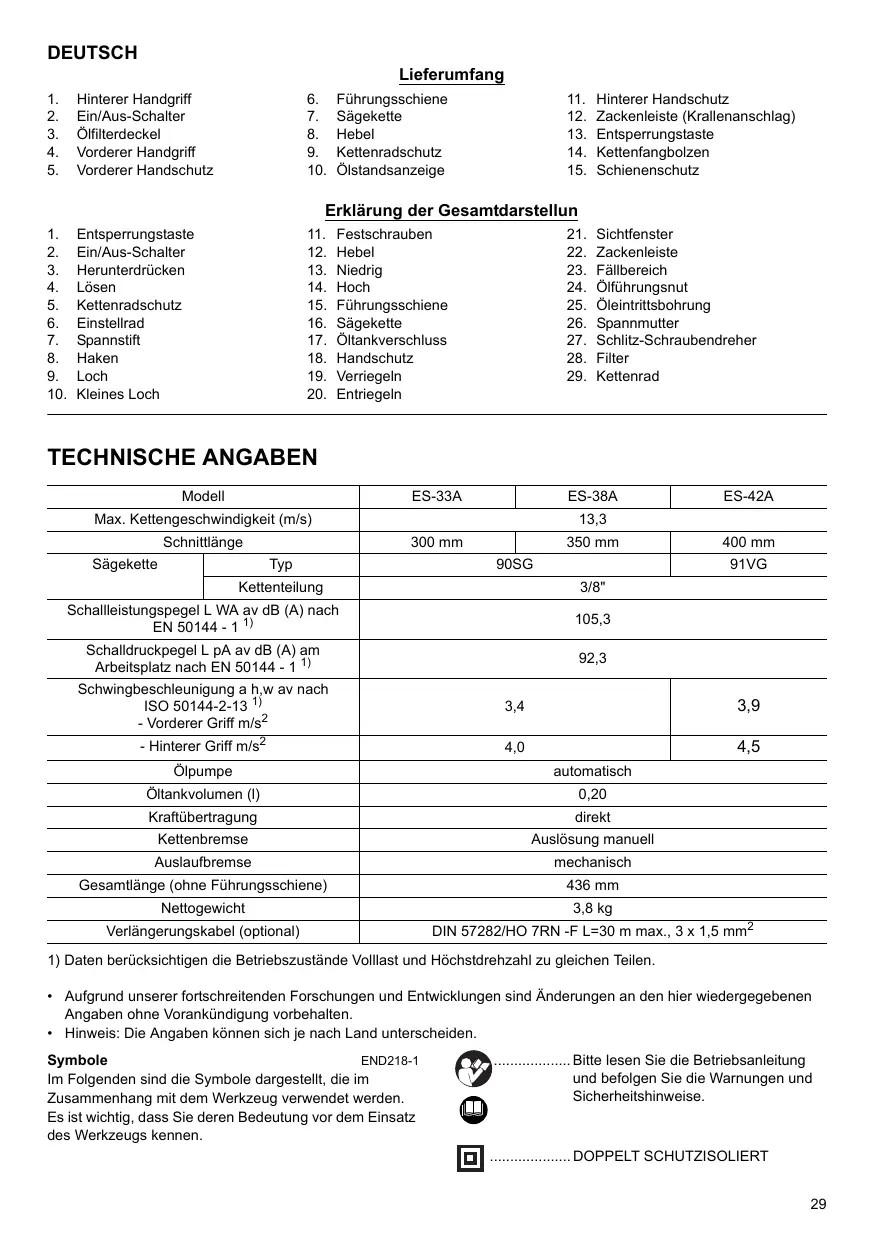

1. Hinterer Handgriff
2. Ein/Aus-Schalter
3. Ölfilterdeckel
4. Vorderer Handgriff

5. Vorderer Handschutz

6. Führungsschiene

7. Sägekette
8. Hebel
9. Kettenradschutz

10. Ölstandsanzeige

11. Hinterer Handschutz

12. Zackenleiste (Krallenanschlag)
13. Entsperrungstaste
14. Kettenfangbolzen
15. Schienenschutz

Erklärung der Gesamtdarstellung

1. Entsperrungstaste
2. Ein/Aus-Schalter
3. Herunterdrucken
4. Losen
5. Kettenradschutz
6. Einstellrad
7. Spannstift
8. Haken
9. Loch

10. Kleines Loch

11. Festschauben

12. Hebel
13. Niedrig
14. Hoch
15. Führungsschiene
16. Sagekette
17. Öltankverschluss
18. Handschutz
19. Verriegeln

20. Entriegeln

21. Sichtfenster

22. Zackenleiste
23. Fällbereich
24. Ölführungsnut
25. Oleintrittsbohrung
26. Spannmutter
27. Schlitz-Schraubendreher
28. Filter
29. Kettenrad

TECHNISCHE ANGABEN

Model		ES-33A	ES-38A	ES-42A
Max. Kettingschwindigkeit (m/s)		13,3
Schnittlänge		300 mm	350 mm	400 mm
Sägekette	Typ	90SG		91VG
	Kettenteilung	3/8"
Schallleistungspegel L WA av dB (A) nach EN 50144 - 11)		105,3
Schalldruckpegel L pA av dB (A) am Arbeitsplatz nach EN 50144 - 11)		92,3
Schwingbeschleungung a h,w av nach ISO 50144-2-131) - Vorderer Griff m/s2		3,4		3,9
- Hinterer Griff m/s2		4,0		4,5
Ölpumpe		automatisch
Öltankvolumen (l)		0,20
Kraftübertragung		direkt
Kettenbremse		Auslösung manuell
Auslaufbremse		mechanisch
Gesamtlänge (ohne Führungsschiene)		436 mm
Nettogewicht		3,8 kg
Verlängerungskabel (optional)		DIN 57282/HO 7RN -F L=30 m max., 3 x 1,5 mm2

1) Daten berücksichtigten die Betriebszustände Vollast und Höchstdrehzahl zu gleichen Teilen.

• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen Angaben ohne Vorankündigung vorbehalten.
• Hinweis: Die Angaben können sich je nach Land unterscheiden.

Symbole

END218-1

Im Folgenden sind die Symbole darestellt, die im

Zusammenhang mit dem Werkzeug verwendet werden.

Es ist wichtig, dass Sie deren Bedeutung vor dem Einsatz des Werkzeugs kennen.

Bitte lessen Sie die Betriebsanleitung und befolgen Sie die Warnungen und Sicherheitshinweise.

DOPPELT SCHUTZISOLIERT

Achtung: Besondere Vorsicht und Aufmerksamkeit!

Achtung: Bei beschädigtem Kabel sofort Netzsteckerziehen!

Achtung: Ruckschlag!

Vor Regen und Nasse schützen!

Helm, Augen- und Gehorschutz tragen!

Schutzhandschuheragen!

网.....Netzsteckerziehen!

ErsteHilfe

Recycling

CE-KEnnzechnung

Maximal zulässige Schnittlange

...Laufrichtung der Sägekette

Sägekettenöl

Kettenbremse gelost/aktiviert

X .Verboten!

Vorgesehene Verwendung

Das Werkzeug wurde für das Schneiden von Bauholz und Baustammen entwickelt.

Stromversorgung

Das Geratarf nur an Stromquellen mit der auf dem Typenschild angegebenen Spannung und einphasigem Wechselstrom betrieben werden. Aufgrund der Doppelisolierung nach europäischen Standard kann es auch an Steckdosen ohne Erdungskabel betrieben werden.

Für öffentliche Niederspannungs

Versorgungssysteme mit einer Spannung zwischen 220 V und 250 V.

Schaltvorgänge von Elektrogeräten verursachen
Spannungsschwankungen. Der Betrieb these Gerätes unter ungünstigen Netzstrombedingungen kann sich
nachtig auf den Betrieb anderer Geräte auswirken. Bei einer Netzstromimpedanz von 0,35 Ohm oder weniger ist
anzunehmen, dass keine negativen Effekte auftreten. Die für diese Gerät verwendete Netzsteckdose muss durch

eine Sicherung oder einen Schutzschalter mitträgen Auslöseigenschaften geschützt sein.

ZUSÄTZLICHE SICHERHEITSREGELN

ENB098-1

1. Lesen Sie diese Betriebsanleitung, um sich mit der Handhabung der Kettensäge vertraut zu machen.
2. Vor der ersten Inbetriebnahme der Kettensäge sollenn Sie sich deren Arbeitsweise erklaren lessen. Falls das nicht möglich ist, üben Sie vor Beginn der Arbeit zumindest das Ablängen von Rundholz auf einem Sägebock.
3. Kinder und Jugendliche unter 18 Jahren dürfen die Kettensäge nicht bedienden. Jugendliche über 16 Jahren sind von thisem Verbot ausgenommen, wenn Sie zum Zwecke der Ausbildung unter Aufsicht eines Fachkundigen stehen.
4. Das Arbeitsen mit der Kettensäge erfordert ein hohes Maß an Aufmerksamkeit. Nur in gutter körperlicher Verfassung arbeiten. Führn Sie alle Arbeitsen ruhig und sorgfältig aus.
5. Arbeiten Sie niemals unter Einfluss von Alkohol, Drogen oder Medikamenten.

Bestimmungsgemäter Gebrauch

1. Die Kettensäge wurde eigens für das Sägen von Holz entwickelt. Verwenden Sie sie beispelsweise nicht zum Sägen von Kunststoff oder porösem Beton.
2. Verwenden Sie die Kettensäge nur für Arbeiten, die in dieser Betriebsanleitung beschrieben sind. Verwenden Sie sie zum Beispiel nicht zum Heckenschneiden oder Ähnlichem.
3. Die Kettensäge darf nicht für Forstarbeiten, d. h. zum Fällen und Entasten von Nutzholz verwendet werden. Die Kabelverbindung gewährleistet dem Bediener nicht die notwendige Beweglichkeit und Sicherheit, die für diese Arbeiten erforderlich ist.
4. Die Kettensäge ist nicht für den gewerblichen Gebrauch bestimmt.
5. Die Kettensäge nicht überlasten.

Persönliche Schutzausrücktung

1. Die Kleidung muss eng anliegen,arfjedoch nicht die Bewegungsfreiheit einschränken.

2. Tragen Sie bei der Arbeit folgende Schutzkleidung:

• einen geprüften Schutzhelm,
• wenn mit herabfallenden Ästen oder Ähnlichem zu rechnen ist;
• Einen Gesichts- oder Augenschutz;Geeigneten Gehorschutz (Gehorschutzkapsein, maßgeschneiderte oder formbare Gehorschutzstöpsel).
• Oktavbandanalyse auf Anfrage;
  Schutzhandschuhe aus festem Leder;
• eine lange Hose aus festem Stoff;

• eine Sicherheits-Latzhose mit Schnittschutz;

• Sicherheitschuhe oder -stiefel mit rutschfesten Sohlen,
  Stahlkappen und Schnittfestem Futter,

• eine Atemmaske für Arbeiten mit Staubentwicklung (z. B. Sagen von trockenem Holz).

Schutz vor elektrischem Schlag

Die Kettensägearfand nicht bei nassem Wetter oder in feuchter Umgebung verwendet werden, da der Elektromotor nicht wasserdicht ist.

1. Schlieben Sie die Säge nur an eine geerdete Steckdose mit geprüfter Installation an. Prüfen Sie, ob die Netzspannung den Angaben auf dem Typenschild entspricht. Stellen Sie safer, dass eine 16 A Vorsicherung eingebaut ist. Sagen, die im Freien verwendet werden, müssen über einen Fehlerstrom-Schutzschalter mit maximal 30 mA Auslösestrom an Netz angeschlossen werden.

Sollte das Anschlusskabel beschädigt sein, ziehen Sie sofort den Netzstecker.

Sicheres Arbeiten

1. Vor Arbeitsbeginn sicherstellen, dass die Kettensäge einwandfrei Funktioniert und deren Zustand den Sicherheitsbestimmungen entspricht. Stellen Sie insbesondere sicher, dass:

2. die Kettenbremse ordnungsgemäß Funktioniert,

3. die Auslaufbremse ordnungsgemäß Funktioniert,
4. die Sageschiene und der Kettenradschutz ordnungsgemäß angebracht sind,
5. die Kette vorschäftsgemäß geschäft und gespannt ist,
6. das Netzkabel und der Netzstecker nicht beschädigt sind;

Siehe Abschnitt "PRÜFUNGEN".

1. Stellen Sie insbesondere stets sicher, dass das verwendete Verlängerungskabel einen entsprechenden Durchmesser hat (siehe "TECHNISCHE DATEN"). Bei Verwendung einer Kabelrolle sollen das Kabel vollständig abgewickelt werden. Wenn Sie die Säge im Freien verwenden, stellen Sie safer, dass das verwendete Kabel für den Einsatz im Freien zugelassen und entsprechend gekennzeichnet ist.
2. Kettensäge nicht in der Höhe von entzündlichem Staub oder Gasen betreiben, da der Motor Funken erzeugt. Explosionsgesahr!
3. Arbeitsen Sie nur auf stabilem Untergrund und achtenden Bereich auf Hindernisse (z. B. das Kabel) im Arbeitsbereich. Seien Sie besonder des Vorstands vorschinen bei Glatte durch Nasse, Eis, Schnee, frisch geschnittenes Holz oder frisch geschälte Rinde. Nicht auf Leitern oder Bäumen mit der Säge arbeiten.
4. Seien Sie besonderss vorsichtig, wenn Sie in schrägem Gelände arbeiten, da heranrollende Baumstämme und Äste eine mögliche Gefahr darstellen.

5. Sagen Sie niemals über Schulterhöhe. (Abb. 1)

6. Halten Sie beim Einschalten und bei der Arbeit die Kettensäge mit beiden Händen fest. Halten Sie den hinteren Griff mit Ihrer rechten und den vorderen Griff mit ihrer linken Hand fest. Umfassen Sie die Griffe fest mit ihren Daumen. Die Sageschiene und die Kette)dürfen beim Einschalten der Sage keine Gegenstände berühren.

7. Säubern Sie den Schnittbereich von Fremdkörpersen wie Sand, Steinen, Nägeln, Draht, etc. Fremdkörpers beschädigen die Sageschiene und Sägekette und konnen zum gefährlichen Rückschlag führen.
8. Seien Sie besonderss vorsichtig, wenn Sie in der Höhe von Drahtzäunen sagen. Sagen Sie nicht in den Zaun, da sonst ein Rückschlagen der Säge möglich ist.
9. Sagen Sie niemals in den Untergrund.
10. Sagen Sie Holzstücke stets einzeln, niemals in Bündeln oder Stapeln.
11. Vermeiden Sie das Sagen von dūnnen Åsten und Wurzeln, da sich diese in der Kettensäge verfangen können. Gefahr durch Verlust des Gleichgewichts.
12. Verwenden Sie beim Sagen von Schnittholz eine sichere Auflage (Sägebock).
13. Verwenden Sie die Kettensäge nicht zum Abhebeln oder Wegschaufeln von Holzstücken und sonstigen Gegenständen.
14. Kettensäge so führen, dass sich kein Körperteil im verlangerten Schwenkbereich der Sägekette befindet (siehe Abbildung). (Abb. 2)
15. Aktivieren Sie bei einem Standortwechsel während der Arbeit die Kettenbremse, um ein unbeabsichtigtes Anlaufen der Sägekette zu vermeiden. Tragen Sie die Kettensäge am vorderen Griff und halten Sie ihren Finger nicht am Schalter.
16. Ziehen Sie den Netzstecker, wenn Sie eine Pause einlagen oder die Kettensäge unbeaufsichtigt setzen. Die Kettensäge ist so abzustellen, dass niemand gefährdet werden kann.

Rückschlag

1. Beim Arbeit mit der Kettensäge kann es zum gefährlichen Rückschlag kommt. Diese Rückschlag entsteht, wenn die Schienenspitze (insbesondere das obere Viertel) mit Holz oder einem anderen festen Gegenstand in Berührung kommt. Dies führt dazu, dass die Kettensäge in Richtung des Bedieners ausschlägt. (Abb. 3)

2. Um einen Rückschlag zu vermeiden, beachten Sie Folgendes:

3. Setzen Sie niemals mit der Schienenspitze zum Schnitt an.

4. Sagen Sie niemals mit der Schienenspitze. Seien Sie entsprechend vorsichtig, wenn Sie bereits begonnene Schnitte fortsetzen.
5. Beginnen Sie den Schnitt mit laufender Sägekette.
   Die Sägekette stets richtig schärfen. Dabei istalanders auf die richtige Höhe desTiefenanschlags zu achten (weitere Informationen siehe "Schärfen der Kette").

6. Niemals mehrere Åste auf einmal durchsagen.

7. Achten Sie beim Entasten darauf, dass die Sageschiene nicht mit anderen Ästen in Berührung kommt.

8. Beim Ablängen von angrenzenden Baumstämmen fernhalten. Achten Sie stets auf die Schienenspitze.
9. Verwenden Sie einen Sägebock.

Sicherheitseinrichtungen

1. Prüfen Sie vor Arbeitsbeginn immer die Funktionstuchtigkeit der Sicherheitsinrichtungen. Verwendten Sie die Kettensäge nicht, wenn die Sicherheitsinrichtungen nicht ordnungsgemäß Funktionieren.

- Kettenbremse:

Die Kettensäge ist mit einer Kettenbremse ausgerüstet, die im Bruchteil einer Sekunde die Säigkeitette zum Stillstand bringt. Sie wird ausgelöszt, wenn der Handschutz nach vorne gedrückt wird. Die Säigkeitette stoppt innerhalb von 0,15 s, und die Stromzufuhr zum Motor wird unterbrochen.

Auslaufbremse: (Abb. 4)

Die Säge ist mit einer Auslaufbremse ausgestattet. Sie bewirtk, dass nach dem Loslassen des EIN/AUS-Schalters die Säigkeit unmittelbar zum Stillstand kommt. Dies verhindert das gefährliche Nachlaufen der Säigkeit nach dem Ausschalten.

• Der vordere und hintere Handschutz schützen den Bediener vor Verletzungen durch nach hinten geschleuderte Holzstücke oder durch eine gerissene Sägekette.
  Die Schalterverriegelung verhindiert ein unbeabsichtiges Einsatzen der Kettensäge.
• Der Kettenfangbolzen schützt den Bediener vor Verletzungen, die durch eine abgesprungene oder gerissene Kette entstehen können.

Transport und Aufbewährung

Bei Nichtgebrauch oder zum Transport den Netzstecker zieren und den mitgelieferten Schienenschutz aufsetzen. Niemals die Kettensäge mit laufender Sägekette tragen oder transportieren.

1. Tragen Sie die Kettensäge nur am vorderen Griff, so dass die Sageschiene nach halten zeigt.
2. Bewahren Sie die Kettensäge in einem sicheren, trockenen und abschiedbaren Raum, außerhalb der Reichweite von Kindern, auf. Lagern Sie die Kettensäge nicht im Freien.

Wartung

1. Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen oder Wartungsarbeiten durchführten.
2. Überprüfen Sie das Stromkabel regelmäßig auf Beschädigungen der Isolierung.
3. Reinigen Sie die Kettensäge regelmäßig.

4. Bei Beschädigungen des Kunststoffgehäuses sowie eine fachgerechte Reparatur veranlassen.

5. Verwenden Sie die Säge nicht, wenn der Ein/Aus-Schalter nicht ordnungsgemäß Funktioniert. Lassen Sie diesen fachgerecht reparieren.

6. Es dürfen unter keinen Umständen bauliche Veränderungen an der Kettensäge vorgenommen werden. Sie gefährden hierdurch ihre Sicherheit.
7. Führer Sie ausschließlich die in dieser Betriebsanleitung beschriebenen Wartungs- oder Reparaturarbeiten durch. Alle darüber hinausgehenden Arbeiten müssen vom DOLMAR Service durchgeführt werden.
8. Verwenden Sie nur Original DOLMAR Ersatzteile und Zubehör, die für ihr Sagenmodell bestimmt sind. Bei Verwendung von anderen Teilen besteht erhöhte Unfallgefahr.
9. DOLMAR übernimmt keine Haftung für Unfälle oder Schäden, die durch den Einsatz von nicht zugelassenen Sageschienen, Sägeketten, anderen Ersatzteilen oder Zubehör entstehen. Siehe "Auszug aus der Erssatzeilliste" für Informationen über zugelassene Sageschieren und -ketten.

ErsteHilfe

Arbeiten Sie nimals alleine. Eine weitere Person sollte sich stets in Rufweite befinden.

1. Halten Sie immer einen Verbandskasten zur Hand. Füllen Sie entnommenes Material sofort wieder auf.

2. Wenn Sie bei einem Unfall Hilfe anfordern, geben Sie folgende Angaben durch:

3. Wo ist der Unfall passiert?
   Was ist passiert?

4. Wie viele Verletzte gibt es?
5. Welche Verletzungen haben diese?
6. Wer meldet den Unfall?

HINWEIS:

Werden Personen mit schlechter Durchblutung zu oft Vibrationen ausgesetzt, kann es zu Schädigungen an Blutgefäßen oder des Nervensystems kommt.

Folgende Symptome konnen durch Vibrationen an Fingern, Handen oder Handgelenken auftreten: Einschlafen der Körperteile (Benommenheit), Kribbeln, Schmerz, Stechen, Veränderung der Hautfarbe oder Haut.

Falls eines dieser Symptome auftritt,uchen Sie einen Arzt auf!

BEWAHREN SIE DIESE SICHERHEITSHINWEISE SORGFÄLTIG AUF.

FUNKTIONSBESCHREIBUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Einstellungen oder eine Funktionsprufung des Werkzeugs vormehmen.

Bedienung des Schalters (Abb. 5)

ACHTUNG:

• Achten Sie vor dem Einstecken des Werkzeugs darauf, dass sich der Ein/Aus-Schalter korrekt bedienen{lsst und beim Loslassen auf die Position "OFF" (AUS) zurückkehrt.

Damit der Ein/Aus-Schalter nicht versehentlich betätig wird, befindet sich am Werkzeug ein Arretierknopf. Um das Werkzeug zu starten, drücken Sie zuerst den Arretierknopf und betätigten den Ein-/Aus-Schalter.

Lassen Sie zum Ausschalten des Werkzeugs den Ein/Aus-Schalter los.

MONTAGE

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie irgendwelche Arbeiten am Werkzeug vornehmen.

Montage und Demontage der Sägekette

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie den Stecker,behvor Sie die Sägekette einsetzen oder entfernen.
• Tragen Sie während der Montage oder Demontage der Sägekette stets Handschuhe.
• Um die Sägekette zu entfern, ziehen Sie den Hebel hoch. (Abb. 6)
• Drücken Sie den Hebel nach unten und drehen Sie him gegen den Uhrzeigersinn, um die Mutter zu losen, bis sich der Kettenradschutz abziehen lasst. (Durch das Herunterdrücken des Hebels passt dieser genau in die Nut der Mutter.)
• Drehen Sie das Einstellrad gegen den Uhrzeigersinn, um die Kettenspannung zu lockern.
• Entfernen Sie den Kettenradschutz.
• Entfernen Sie die Sägekette und die Führungsschiene.
• Zur Montage der Sägekette führen Sie das eine Ende der Sägekette auf die Oberseite der Führungsschiene und das andere Ende über das Kettenrad. (Abb. 7)

Setzen Sie in thisem Fall die Sägekette wie in der Abbildung dargestellt ein, da diese sich in Pfeilrichtung dreht.

1. Setzen Sie die Führungsschiene an der richtigen Stelle auf die Kettensäge.
2. Drehen Sie die Einstellrad gegen den Uhrzeigersinn, um den Spannstift in Pfeilrichtung zu schieben. (Abb. 8)
3. Setzen Sie den Kettenradschutz auf die Kettensäge, so dass der Haken auf dessen Rückseite in einer Öffnung an der Kettenssäge einrastet und der Spannstift in einer klinen Öffnung in der Führungsschiene einrastet. (Abb. 9)
4. Drucken Sie den Hebel nach unten und drehen他们在dabei ganz im Uhrzeigersinn, um die Mutteranzuziehen. Drehen Sie den Hebel anschließend um

ein Viertel gegen den Uhrzeigersinn, um die Mutter leicht zu losen. (Abb. 10)

Einstellen der Kettenspannung

Die Sägekette kann nach vielen Betriebsstunden locker werden. Prüfen Sie daher vor der Inbetriebnahme von Zeit zu Zeit die Kettenspannung.

Ziehen Sie den Hebel nach oben. (Abb. 11)

Drücken Sie den Hebel nach unter. Halten Sie den Hebel gedrück und drehen Sie ihr darauf um ein Viertel gegen den Uhrerigersinn, um die Mutter weniger zu losen. (Durch das Herunterträcken des Hebels passst dieser genau in die Nut der Mutter.) (Abb. 12)

Drehen Sie zum Einstellen der Kettenspannung an der Einstellrad. Fassen Sie die Sägekette in der Mitte der Führungssschiene an und haben Sie sie an. Der Abstand zwischen der Führungsschiene und dem Trageriemen sollte ca. 2 - 4 mm detragen. Falls dies nicht der Fall ist, drehen Sie vorsichtig an der Einstellrad, mit der die FührungssschieneGPCichert ist. Stellen Sie den Abstand ein. Dabei zeigt die Spitze der Führungsschiene nach oben. (Abb.13)

Halten Sie den Hebel gedrückt und drehen Sieihn vollständig im Uhrzeigersinn, um die Mutter fest anzuziehen. (Abb. 14)

Bringen Sie den Hebel wieder in seine Ausgangsposition. (Abb. 15)

ACHTUNG:

• Eine übermögige hohe Kettenspannung kann zur Beschäftigung der Sagekette, zum Verschleib der Führungsschiene und zum Bruch der Einstellrad fahren.
  Die Montage oder Demontage der Sägekette sollte an einem sauberen Ort, frei von Sägemehl und Ähnlichem, erfolgen.

BETRIEB

Schmierung

ACHTUNG:

• Schalten Sie das Werkzeug aus undziehen Sie den Stecker,bevor Sie die Sägekette schmieren

Verwenden Sie zur Schmierung der Sägekette und Sageschiene ein biologisch abbaubes Sägekettenöl mit Haftzusatz. Der Haftzusatz im Sägekettenöl verhindert ein zu schnelles Abschleudern des Öl von der Sägevorrichtung. Die Verwendung von Mineralönen ist nicht zulässig, da this zu Umweltschäden führt. (Abb. 16)

ACHTUNG:

• Haut- und Augenkontakt mit dem Öl vermeiden. Augenkontakt mit Öl führt zu Reizungen. Bei Augenkontakt sofort das betroffene Auge mit klarem Wasser spülen. Danach sofort einen Arzt aufsuchen.

• Verwenden Sie niemals Altol. Altol enthalt krebserregende Wirkstoffe. Die Verunreinigungen im Altol führen zu vorzeitigem Verschleiß der Ölpumpe, der Sageschiene und der Sägekette. Altol ist umweltschädlich.

• Wenn die Kettensäge das erste Mal mit Kettenöl besteht wird oder der Tank vorher komplett entleert wurde, dann unbedingt Öl bis zur Unterkante des Einfullstutzens einnullen. Ansonsten kann die Ölzufuhr beeinträchtigt werden.

Säubern Sie wie in der Abbildung dargestellt den Bereich um den Öltankverschluss sorgfältig, um zu verhindern, dass Schmutz in den Öltank eindringt. (Abb. 17)

Schrauben Sie den Öltankverschluss ab und fällen Sie bis zur Unterkante des Einfüllstutzens Öl ein.

Schrauben Sie den Öltankverschluss wieder fest auf.

Wischen Sie eventuell übergelaufenes Kettenöl sorgfältig ab.

Bei der ersten Inbetriebnahme der Kettensäge kann es bis zu zwei Minutes dauern, bis das Sägekettenöl beginnt, die Sägevorrichtung zu schmieren. Lassen Sie die Säge so lange ohne Last laufen (siehe "PRÜFUNGEN").

Der Tankinhalt (200 ml) reicht für eine Betriebsdauer von etwa 30 Minuten.

PRÜFUNGEN

Führer Sie vor Arbeitsbeginn die folgenden Prüfungen durch:

Überprüfung der Kettenspannung (Abb. 18)

WARNING:

• Ziehen Sie immer den Netzstecker, bevor Sie die Kettenspannung überprüfen und tragen Sie Schutzhandschuhe.

Die richtige Spannung der Sägekette ist dann gegeben, wenn die Sägekette an der Schienenunterseite anliegt und sich von Hand liegt ca. 2 - 4 mm von der Sägeschiene abhebenlässt.

Überprüfen Sie die Kettenspannung möglich, da sich neue Sägeketten langen. Eine zu lockere Kette kann abspringen. Unfallgefahr!

Wenn die Kette zu locker ist: Spannen Sie die Kette wieder wie unter "Einstellen der Kettenspannung" beschreiben.

Überprüfen des Ein/Aus-Schalters

ACHTUNG:

Ziehen Sie stets den Stecker, bevor Sie den Ein/Aus-Schalter überprüfen. Ein Einrasten des Ein/Aus-Schalters in der Position ON ist verboten.

Der Ein/Aus-Schalterarfischersstendrucklenassen, nachdemSie den Arretierknopf gedrückt haben.

In gedrückter Stellungarf der Ein/Aus-Schalter nicht klemmen. Nach dem Loslassen muss der Ein/AusSchalter automatisch in die Position OFF zurückgehen, und der Arretierknopf muss ausrasten. (Abb. 19)

Überprüfen der Kettenbremse

HINWEIS:

• Wenn die Kettensäge nicht anlauf, muss die Kettenbremse gelöst werden. Ziehen Sie den Handschutz kräftig nach hinten, bis er fuhlbar einrastet.

Halten Sie beim Einschalten die Kettensäge mit beiden Händen fest. Halten Sie die rechte Hand am hinteren Griff und die linke Hand am vorderen Griff. Die Schiene und Kette dürfen keine Gegenstände berühren.

Drücken Sie zunachst den Arretierknopf, danach den Ein/Aus-Schalter. Die Sägekette lauft sofort an.

Drücken Sie den Handschutz mit dem Handrücken nach vorne. Die Sägekette muss sofort zum Stillstand kommt. (Abb. 20)

ACHTUNG:

• Sollte die Sägekette bei dieser Prüfung nicht sofort zum Stillstand kommt, damit die Säge auf keinen Fall in Betrieb genommen werden. Suchen Sie eine DOLMAR Fachwerkstatt auf.

Überprüfen der Auslaufbremse

Schalten Sie die Kettensäge ein.

Lassen Sie den Ein/Aus-Schalter gaz los. Die Sägekette muss innerhalb einer Sekunde zum Stillstand kommt.

ACHTUNG:

• Sollte die Sägekette während dieser Prüfung nicht innerhalb einer Sekunde zum Stillstand kommt, damit die Säge nicht in Betrieb genommen werden. Suchen Sie eine DOLMAR Fachwerkstatt auf.

Überprüfung der Kettenschmierung (Abb. 21)

Überprüfen Sie vor Arbeitsbeginn den Ölstand im Tank und die Ölzufuhr.

Sie konnen den Ölstand im Sichtfenster wie in der Abbildung dargestellt ablesen.

So prufen Sie die Ölzufahr:

Starten Sie die Kettensäge.

Halten Sie die laufende Kettensäge ca. 15 cm über einen Baumstumpf oder den Boden. Bei ausreichender Schmierung bildet sich eine leichte Ölspur durch das abspritzende Öl. Achten Sie auf die Windrichtung und setzen Sie sich nicht unnöttig dem Schmierölnebel aus.

ACHTUNG:

• Wenn sich keine Ölspur bildet,nehmen Sie die Säge nicht in Betrieb. Ansonsten wird die Lebensdauer der Säkekette verkurzt. Überprüfen Sie den Ölstand. Reinigen Sie die Ölführungsnut und die Öleintrittsbohrung in der Sageschiene (siehe "WARTUNG").

ARBEITEN MIT DER KETTENSAGE

Ablängen

Bei Ablängschnitten die Zackenleiste wie in der Abbildung dargestellt an das zu schneidende Holz ansetzen.

(Abb. 22)

Mit laufender Kettensäge in das Holz sagen. Die Sägedabei am hinteren Griff hochziehen und am vorderen Griff führen. Verwenden Sie die Zackenleiste als Drehpunkt.

Setzen Sie mit leichtem Druck auf den vorderen Griff nach. Ziehen Sie darauf die Säge etwas zurück. Die Zackenleiste tiefer ansetzen und erneut den hinteren Griff hochziehen.

Wenn Sie mehrere Schnitte durchführten, schalten Sie die Kettensäge zwischen den Schnitten aus.

ACHTUNG:

• Beim Schneiden mit der Schienenoberseite kann die Sage in ihre Richtung ausschlagen, wenn die Sägekette einklemmt. Deshalb sollen den Sie mit der Schienenunterseite sagen, da dann die Sage vom Körper per wegbezogen wid. (Abb. 23)

Schneiden Sie Holz unter Spannung zuerst auf der Druckseite (A) ein. Sagen Sie dann den Trennschnitt auf der Zugseite (B). So vermeiden Sie ein Einklemmen der Sageschiene. (Abb. 24)

Entasten

ACHTUNG:

• Entastungsarbeiten dürfen nur von geschulten Personen durchgeführt werden. Es droht Verletzungsgefahr durch Rückschlag.

Beim Entasten sollte die Kettensäge möglichst am Stamm abgestützt werden. Sagen Sie nicht mit der Schienenspitze, da dies zum Rückschlag führen kann.

Unbedingt auf unter Spannung stehende Åste achten.

Freihängende Åste nicht von unter durchtrennen.

Führer Sie Entastungsarbeiten niemals auf dem liegenden Stamm stehend durch.

Stech- und Längsschnitte

ACHTUNG:

• Stech- und Längsschnitte)dürfen nur von geschulten Personen durchgeführt werden. Verletzungsgefahr durch Rückschlag.

Setzen Sie Längsschnittte in einem möglichst flachen Winkel an. Gehen Sie damit bereits besonders vorsichtig vor, da die Zackenleiste nicht verwendet werden kann. (Abb. 25)

Fällen

ACHTUNG:

• Fällarbeiten)durenur von geschultenPersonendurchgefuhrtwerden. TheseArbeiten sind gefährlich.

Beachten Sie die lokalen Vorschriften, wenn Sie einen Baum fällen möhen. (Abb. 26)

• Vor Beginn des Fällens sicherstellen, dass

(1) sich im Fällbereich nur Personen aufhalten, die mit den Fällarbeiten beschäftigt sind,
(2) alle beteiligten Personen an beiden Seiten der Fallachse in einem Winkel von etwa 45^ ungehindert zurückweichen konnen. Erhöte Stolpergebnis durch Elektrokabel beachten,
(3) der Stammfußfrei von Fremdkörpersn, Wurzeln und Ästen ist,
(4) sich in Fallrichtung in einer Entfernung von 2 1/2 Baumlängen während Personen noch Gegenstände befinden.

• Beachten Sie bei jedem Baum Folgendes:

• Neigungsrichtung,

• lose oder trockene Åste,

• Baumhöhe,
  naturlichen Uberhang,
  ob der Baum faul ist.

• Beachten Sie die Windgeschwindigkeit und -richtung. Führren Sie bei stärkeren Windboen keine Fällarbeiten durch.

• Beschneiden der Wurzelanlaufe: Beginnen Sie mit dem größten Wurzelanlauf. Führn Sie zunachst den senkrechten und danach den waagerechten Schnitt durch. (Abb. 27)
• Fallkerb schneiden: Der Fallkerb gibt dem Baum die Fallrichtung und Führung. Er wird auf der Seite angelegt, zu der der Baum fallen soll. Fallkerb möglichst bodannah anlagen. Sagen Sie zuerst den waagerechten Schnitt bis auf eine Tiefe von 1/5 -1/3 des Stammdurchmessers. Fallkerb nicht zu groß sagen. Sagen Sie dann den schrägen Schnitt.
• Schneiden Sie Fallkerbkorrekturen auf der ganzen Breite nach. (Abb. 28)
• Legen Sie den Fällschnitt etwas hoher als die Fallkerbsohle an. Der Fällschnitt muss genau waagerecht ausgeführrt werden. Lassen Sie vor dem Fallkerb ca. 1/10 des Stammdurchmessers als Bruchleiste stehen. Die Bruchleiste im nicht durchtrennten Stamm dient als Scharnier. Sie darf auf keinen Fall durchtrend werden, da sonst der Baum unkontrolliert fällt. Setzen Sierechtzeitig Keile in den Fällschnitt.
• Der Fällschnittarf nur mit Keilen aus Kunststoff oder Aluminium gesichert werden. Die Verwendung von Eisenkeilen ist verboten.
• Nur seitwärts vom fallenden Baum aufhalten. In einem Winkel von 45^ nach hinten vom fallenden Baum entfernen (siehe Abbildung "Fällbereich"). Achten Sie darauf auf fallende Åste.

WARTUNG

ACHTUNG:

• Schalten Sie das Werkzeug stets aus undziehen Sie den Stecker,bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.
• Tragen Sie während der Inspektion oder Wartung immer Handschuhe.

Führer Sie die unter aufgeführten Wartungsarbeiten in regelmäßigen Abständen durch. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgewührt wurden.

Sie dürfen nur Wartungsarbeiten durchfahren, die in dieser Betriebsanleitung beschrieben sind. Alle darüber hinausgehende Arbeiten müssen von einer DOLMAR Fachwerkstatt durchgeführt werden.

Reinigen der Kettensäge

Reinigen Sie die Säge regelmäßig mit einem sauberen Tuch. Besonderss die Griffe müssen frei von Öl sein.

Überprüfen des Kunststoffgehäuses

Führer Sie regelmäßige Sichteprüfung aller Gehauseteile durch. Sollen Gehauseteile beschädigt sein, verlassen Sie einzeln eine fachgerechte Reparatur in einer DOLMAR Fachwerkstatt.

Scharfen der Sägekette

ACHTUNG:

• Bei allen Arbeitsen an der Kettensäge unbedingt den Netzstecker ziehen und Schutzhandschuhe/TRagen. (Abb. 29)

Die Sägekette schärfen, wenn:

• mehlige Sagespane beim Sagen von feuchtem Holz entstehen,
• die Sägekette auch bei stärkerem Druck nur muhevoll ins Holzzieht,
• die Schnittkante sightbar beschädigt ist,
• die Säge im Holz einseitig nach links oder rechts verlauft. Die Ursache hierfür liegt in einer ungleichmäßigen Scharfung der Sägekette oder in einer einseitigen Beschädigung.

Scharfen Sie die Sägekette halten, aber entfernen Sie daraufinurwenigMaterial.

Für das einfache Nachscharfen genügen meist zwei bis drei Feilenstriche. Lassen Sie nach mehrmaligem Schärfen die Sägekette in einer DOLMAR Fachwerkstatt nachscharfen.

Scharfkriterien:

• Alle Hobelzähne müssen gleich lang (Größe a) sein. Verschieden hohe Hobelzähne verursachen einen rauen Kettenlauf und können zum Kettenriss führen.
• Sägekette nicht erneut schärfen, wenn die Mindestlänge der Hobelzähne von 3 mm erreicht ist. Sie müssen dann eine neue Sägekette montieren.
  Die Spandicke wird durch den Abstand zwischen dem Tiefenanschlag (runde Nase) und der Schnittkante bestimmt. Die besten Schnittergebnisse werden durch einen Abstand von 0,5 mm zwischen der Schnittkante und dem Tiefenanschlag erzielt. (Abb. 30)

WARNING:

• Ein zu großer Abstand erhöht die Rückschlaggefahr.
• Der Scharfwinkel von 30^ muss bei allen Hobelzahlen gleich sein. Unterschiedliche Winkel verursachen einen rauen, ungleichmäßigen Kettenlauf, führen zu vorzeitigem Verschleib und zum Kettenbruch.
• Der Brustwinkel des Hobelzahnes von 80^ wird durch die Eindringtiefe der Rundfeile bestimmt. Wenn die vorgeschriebene Feile richtig gefuhr wird, ergibt sich der korrekte Brustwinkel automatisch. (Abb. 31)

Gilt fur Modell ES-42A

• Alle Hobelzähne müssen gleich lang (Größe a) sein. Verschieden hohe Hobelzähne verursachen einen rauen Kettenlauf und können zum Kettenriss führen.
• Sägekette nicht erneut schärfen, wenn die Mindestlänge der Hobelzähne von 3 mm erreicht ist. Sie müssen dann eine neue Sägekette montieren.
• Die Spandicke wird durch den Abstand zwischen dem Tiefenanschlag (runde Nase) und der Schnittkante bestimmt. Die besten Schnittergebnisse werden durch einen Abstand von 0,65mm (.025") zwischen der Schnittkante und dem Tiefenanschlag erzielt. (Abb. 32)

WARNING:

• Ein zu großer Abstand erhöht die Rückschlaggefahr.
• Der Scharfwinkel von 30^ muss bei allen Hobelzahlen gleich sein. Unterschiedliche Winkel verursachen einen rauen, ungleichmäßigen Kettenlauf, führen zu vorzeitigem Verschleib und zum Kettenbruch.
• Der Brustwinkel des Hobelzahnes von 85^ wird durch die Eindringtiefe der Rundfeile bestimmt. Wenn die vorgeschriebene Feile richtig geführt wird, ergibt sich der korrekte Brustwinkel automatisch. (Abb. 33)

Feile und Feilenführung (Abb. 34 - 36)

• Verwenden Sie zum Scharfen eine Spezial-Sägekettenrundfeile (optionales Zubehör) mit einem Durchmesser von 4,5 mm (Gilt für Modell ES-33A, ES-38A) oder 4,0 mm (Gilt für Modell ES-42A). Normale Rundfeilen sind nicht geeignet.
  Die Feile sollte nur im Vorwartsstrich in das Material greifen. Beim Zurückführung die Feile vom Material abheben.
• Schäfen Sie den kürzesten Hobelzahn zuerst. Die Länge thesez Zahnes ist dann das Anschlagmaß für alle anderen Hobelzahne der Sägekette.
• Führer Sie die Feile wie in der Abbildung dargestellt.
• Ein Feilenhalter (optionales Zubehör) erleichtert die Feilenführung. Er besitzt Markierungen für den korrekten Schärfwinkel von 30^ (Markierungen parallel zur Sägekette ausrichten) und begrenzt die Eindringtiefe (4/5 des Feilendurchmessers).
• Nach dem Nachscharfen der Sägekette die Höhe des Tiefenanschlags mit der Kettenmesslehre (optionales Zubehör) prüfen.
• Entfernen Sie jeglichen Überstand, auch wenn noch so gering, mit einer Spezial-Flachfeile (optionales Zubehör).
• Runden Sie den Tiefenanschlag vorne wieder ab.

Reinigen der Sageschiene und Schmierendes Umlenksterns

ACHTUNG:

• Bei dieser Arbeit unbedingt Schutzhandschuhe/TRagen. Verletzungsgefahr an Graten. (Abb. 37)

Die Laufflächen der Sageschiene regelmäß auf Beschädigungen überprüfen. Diese mit geeignetem Werkzeug reinigen und falls notwendig entgraten.

Bei intensiver Nutzung der Kettensäge das Lager des Umlenksterns mindestens einzelm wochentlich nachschmieren. Reinigen Sie die 2 mm große Öffnung an der Sageschienenspitze vor dem Nachsmieren sorgfällig und pressen Sie eine geringe Menge Mehrzweckfett (optionales Zubehor) in die Öffnung ein.

Reinigen der Ölführung (Abb. 38)

• Reinigen Sie die Ölführungsnut und die Oleintrittsbohrung der Sageschiene in regelmäßigen Abständen.

Reinigen des Ölfilters an der Öleintrittsbohrung

Während des Betriebs konnen sich Feinstaub oder Fremdkörper im Ölfilter an der Öleintritsbohrung ablagern.

Feinstaub oder Fremdkörper im Ölfilter konnen den Oldurchfluss beeinträchtigen und somit zu einer unzureichenden Schmierung der gesamten Sägekette führen.

Wenn die Ölversorgung an der Spitze der Führungsschiene unzureichend ist, reinigen Sie den Filter wie folgt beschrieben.

Ziehen Sie den Netzstecker. Entfernen Sie den Kettenradschutz und die Sägekette (siehe Abschnitt "Montage und Demontage der Sägekette").

Lösen Sie die Spannmutter mithilfe eines Schlitz-Schraubendrethers mit einem dūnnen Schaft oder Ähnlichem. (Abb. 39)

Nehmen Sie den Filter aus der Sägekette und entfern. Sie Feinstaub oder Fremdkörper.

Wenn der Filter sehr stark verschmutzt ist, ersetzen Sie diesen.

Schlieben Sie das Werkzeug an. (Abb. 40)

Betätigten Sie den Ein/Aus-Schalter, um Feinstaub oder Fremdkörper aus der Öleintrittsbohrung zu spulen, indem Sie das Kettenöl ablassen.

Ziehen Sie den Netzstecker. (Abb. 41)

Setzen Sie den gereinigten Ölfilter in die Öleintrittsbohrung ein. Wenn der Filter sehr stark verschmutzt ist, ersetzen Sie diesen. (Abb. 42)

Setzen Sie die Spannmutter mit der richtigen Seite nach oben wie in der Abbildung dargestellt in die Öleintritsbohrung ein, um den Filter zu sichern. Wenn die Spannmutter so verfortt ist, dass der Filter nicht mehr geschichert werden kann, ersehen Sie diese.

Bringen Sie den Kettenradschutz und die Sägekette erneut am Werkzeug an. (Abb. 43)

Neue Sägeketten

Verwenden Sie zwei bis drei Sägeketten wechselweise, damit sich Sägekette, Kettenrad und Laufflächen der Sageschiene gleichmäßig abrutzen.

Wenden Sie beim Kettenwechsel die Sageschiene, um ein gleichmäßiges Abnutzen der Sageschienennut zu erreichen.

ACHTUNG:

• Nur für diese Säge zugelassene Ketten und Schienen verwenden (siehe "TECHNISCHE ANGABEN").

Bevor Sie eine neue Sägekette auflagen, überprüfen Sie den Zustand des Kettenrades. (Abb. 44)

ACHTUNG:

• Ein eingelaufenes Kettenrad führt an einer neuen Kette zu Beschädigungen. Lassen Sie das Kettenrad unbedingt auswechseln.

Setzen Sie beim Wechsel des Kettenrades immer einen neuen Sicherungsring ein.

Wartung der Ketten- und Auslaufbremse

Die Bremssysteme sind sehr wichtige Sicherheitsinrichtungen. Wie alle anderen Teile der Kettensäge sind sie bis zu einem gewissen Grad Verschleiß ausgesetzt. Sie müssen regelmäßig von einer DOLMAR Fachwerkstatt überprüft werden. Diese Maßnahme dient ihrer persönlichen Sicherheit.

Aufbewährung des Werkzeugs

Biologisch abbaubares Sägekettenöl ist nur begrenzt halbar. Nach einer Frist von zwei Jahren ab dem Herstelldatum neigen Bio-Ole zu Verklebungen und verursachen dadurch Schäden an der Ölpumpe und den Öl führenden Bauteilen.

• Vor einer längeren Außerbetriebnahme den Öltank entleeren und anschließend mit einer geringen Menge Motoröl (SAE 30) befinden.
• Lassen Sie die Kettensäge einige Zeit laufen setzen, damit alle Rückstände des Bio-Ols aus dem Tank, Ölleitungssystem und Sägevorrichtung gespüt werden.

Wenn die Kettensäge außer Betrieb genommen wird, laufen noch einige Zeit geringe Mengen von Kettenöl aus. Dies ist normal und deutet nicht auf einen Fehler hin.

Bewahren Sie die Kettensäge auf einer geeignete Unterlage auf.

Für erneute Inbetriebnahme wieder frisches BIOTOP Säget Kettenöl einfllen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, müssen Reparaturen, Wartungsarbeiten und Einstellungen nur von einer DOLMAR-Fachwerkstatt ausgeführten werden. Verwenden Sie nur DOLMAR-Original Ersatzteile.

STÖRUNGSSUCHE

Störung	System	Beobachtung	Ursache
Säge arbeitet nicht	gesamt	Elektromotor lauft nicht	keine Stromversorgung Kabel defekt Kettenbremse ausgelöst Netzsicherung ausgelöst
Mangelnde Leistung	Kohlebürsten	geringe Durchzugskraft	Kohlebürsten verschlissen
Keine Kettenschmierung	Öltank, Ölpumpe	kein Kettenöl an der Sägekette	Öltank leer Ölführungsnut verschmutzt
Kettenbremse	Bremse	Sägekette steht nicht schlagartig	Bremsband verschlissen
Auslaufbremse	Bremse	Sägekette lauft nach	Kohlebürsten verschlissen

PERIODISCHE WARTUNGS- UND PFL EGEHINWEISE

Für eine lange Lebensdauer sowie zur Vermeidung von Schäden und zur Sicherstellung der vollen Funktion der Sicherheits -einrichtungen, müssen die nachfolgend beschrieben Wartungsarbeiten regelmäßig durchgeführt werden. Garantieansprüche werden nur dann anerkannt, wenn diese Arbeiten regelmäßig und ordnungsgemäß ausgült wurden. Bei Nichtbeachtung besteht Unfallgefahr!

Benutzer von Elektromotorsägen)dürfen nur Wartungs- und Pfl egearbeiten durchführten die in dieser Betriebsanleitung beschrieben sind. Darüber hinausgehende Arbeitsen dürfen nur von einer DOLMARFachwerkstatt ausgeführrt werden.

Allgemein	Gesamte Elektrosäge	Regelmäß außerlich reinigen.
	Kunststoffgehäuse	Auf Brüche und Risse überprüfen. Bei Beschädigungen umgehend fachgerechte Reparatur veranlassen.
	Sägekette	Regelmäß nachsächrfen.
	Sageschiene	Rechtzeitig erneumann.
	Kettenrad	Nach gewisser Zeit drehen, damit die belasteten Lauffl achen gleichmäßig abrutzen.
	Kettenbremse	Rechtzeitig erneumann.
	Auslaufbremse	Rechtzeitig in der Fachwerkstatt wechseln halten.
Vor jeder Inbetriebnahme	Sägekette	Regelmäß in der Fachwerkstatt überprüften halten.
	Sageschiene	Regelmäß in der Fachwerkstatt überprüften halten.
	Kettenschmierung	Kettenspannung kontrollieren.
	Kettenbremse	Auf Beschädigungen überprüften, ggf. entgraten.
	Auslaufbremse	Funktsprüfung.
	EIN/AUS-Schalter	Funktsprüfung.
	Anschlusskabel	Funktsprüfung.
	Öltankverschluss	Funktsprüfung.
Nach jeder Außerbetrieb-nahme	Sageschiene	Öleintritsbohrung reinigen.
	Schienenaufnahme	Reinigen, insbesondere die Ölführungsnut.
Lagerung	Kettenöltank	Entleeren.
	Sägekette und -schiene	Demontieren, reinigen und kein einlön.
	Gesamte Elektrosäge	Führungsnut der Sageschiene reinigen.
		Sicher in einem trockenem Raum lagern.
		Nach längerer Lagerung die Elektrosäge in einer Fach-werkstatt überprüften halten (restliches Öl kann harzig werden und das Ventil der Ölf pumpe verstpfen).

WERKSTATTSERVICE, ERSATZTEILE UND GARANTIE

Wartung und Reparaturen

Die Wartung und die Instandsetzung von modernen Elektromotoren sowie Sicherheitsrelevanten Baugruppen erfor dem eine qualifi zierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt.

DOLMAR empfi ehtt daher, alle nicht in dieser Betriebsanleitung beschriebenen Ar beiten von einer DOLMAR Fachwerkstatt ausführten zu halten.

Der Fachmann verfügt über die erforderliche Ausbildung, Erfahrung und Ausrüstung, Ihnen die jeweils Kostengündstige Lösung zugänglich zu machen und hilft Ihnen mit Rat und Tat weiter.

Bitte entnehmen Sie die nachstgelegene Fachwerkstatt dem beigefugtem Serviceverzeichnis.

Ersatzteile

Der zuverlassic Dauerbetrieb und die Sicherheit Ihres Gerätes hängt auch von der Qualität der verwendeten Ersatzteile ab. Nur ORIGINAL DOLMAR-Ersatzteile verwenden, gekennzeichnet durch:

DOLMAR

Nur die Originalteile stammen aus der Produktion des Gerätes und garantieren daher hochstmögliche Qualität in Material, Maßhaltigkeit, Funktion und Sicherheit.

Original Erssatz- und Zubehörteile erhalten Sie bei ihrem Fachhändler. Er verfügt auch über die notwendigen Erssatzstellisten, um die bereitsigen Erssatzteilnummern zu er mit teln und wird laufend über De tail ber verbesserten und Neuerungen im Er satz teilangebot informiert.

Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist.

GARANTIE

DOLMAR garantiert eine einwandfrei Qualität und übernimmdt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material-oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten.

Bitte beachten Sie, dass in einigen Ländern spezifi sche Garantiebedingungen guttig sind. Fragen Sie im Zweifelsfall ihren Verkauf. Er ist als Verkauf des Produktus für die Garantie verantwortlich.

Wir bitten um Ihr Verständnis, dass für fol gende Schadensursachen keine Garantie übernommen werden kann:

• Nichtbeachtung der Betriebsanleitung.
• Unterlassung von notwendigen War tungs- und Reinigungsrarbeiten.
  VerschleB durch normale Abnutzung.

• Offensichtliche Überlastung durch anhaltende Überschreitung der Leistungsobergrenze.

• Verwendung von nicht zugelassenen Sageschienen und Ketten.

• Verwendung nicht zugelassener Schieren- und Kettenlängen.
• Gewaltanwendung, unsachgemäße Behandlung, Mißbrauch oder Unglücksfall.
• Überhitzungsschaden auf Grund verschmutzer Kühluftzufuhr am Motorgehäuse.
• Verwendung ungeeigneter Ersatzteile bzw. nicht Original DOLMAR Teile, soweit schadensverursachend.
• Verwendung ungeeigneter oder über lager Betriebsstoffe.
• Schäden, die auf Einsatzbedingungen aus dem Vermietgeschäft zurückzuführen sind.
  Eingriffe nicht sachkundiger Personen oder unsachgemäße Instandsetzungsversuche.

Reinigungs-, Pfl ege- und Einstellarbei ten werden nicht als Garantieleistung anerkannt. Jegliche Garantiarbeiten sind von einem DOLMAR Fachhändler auszuführen.

GARANTIE (nur für Deutschland und Österreich)

DOLMAR garantiert eine einwandfreie Qualität und übernimmt, unbeschodet der gesetzlichen Gewährleistung, im Falle von Material- oder Herstellungsehfern Garantie. Die Garantiezeit beträgt bei ausschließlich privater Nutzung 24 Monate und bei gewerblich / beruf ichem Gebrauch oder bei Einsatz im Vermietgeschäft 12 Monate.

Die gewährte Garantie hat nur in Deutschland und Österreich Gültigkeit.

Jegliche Garantiarbeiten werden durch einen DOLMAR-Fachhandler bzw. einer DOLMAR Service-Werkstatt ausgewührt. Hierbei behalten wir uns das Recht auf eine zweimalige Nachbesserung, bei gleichem Fehler, vor. Schlågt eine Nachbesserung fuhl oder ist diese unmöglich, kann das Gerät gegen ein gleichwertiges Gerät getauscht werden. Ist auch der Austausch erfolglos oder unmöglich besteht die Möglichkeit der Wandlung.

Normaler Verschleiß, natürliche Alterung, unsachgemäße. Nutzung sowie Reinigungs,- Pfl ege- und Einstellarheiten unterliegen generell nicht der Garantie. Der Garantieanspruch muss durch einen maschinell erstelltten Original-Kaufbeleg nachgewiesen werden. Fragen Sie im Zweifelsfall ihren Verkäuser. Er ist als Verkäuser des Produktés für die Gewährleistung verantwortlich.

Betriebs- und Nutzungsbedingt unterliegen eine Bauteile, auch bei bestimmungsgemäßem Gebrauch, einem normalen Verschleib und müssen gegebenenfallsrechtzeitig ersetzt werden.

Dazu gehoren bei einer Kettensäge mit Elektromotor: Sägekette und Sageschiene, Rutschkapplung, Kapplungstrommel und Ritzel, Kohlebürsten, Ein-/Ausschalter, Ölpumpe.

Wir bitten um Ihr Verständnis, dass für fol gende Schadensursachen keine Garantie übernommen werden kann:

Nichtbeachtung der Betriebsanleitung. Unterlassung von notwendigen War tungs- und Reinigungsrarbeiten. Offensichtliche Überlastung durch anhaltende Überschreitung der Leistungsobergrenze. Verwendung von nicht zugelassenen Sageschienen und Ketten. Verwendung nicht zugelassener Schieren- und Kettenlängen. Gewaltanwendung, unsachgemäß Behandlung, Mißbrauch oder Unglücksfall. Überhitzungsschaden auf Grund verschmutzer Kühluftzufuhr am Motorgehause. Verwendung ungeigneter Ersatzteile bzw. nicht Original DOLMAR Teile, soweit schadensverursachend. Verwendung ungeigneter oder über lagerter Betriebsstoffe. Eingriffe nicht sachkundiger Personen oder unsachgemäß Instandsetzungsversuche.

ZUBEHÖR

Sagekette
Schienenschutz
- Führungsschiene komplett
- Kettenanschlag
Rundfeile 4,5 mm
Rundfeile 4,0 mm
- Flachfeile
- Feilenhalter mit 4,5 mm Feile
- Feilenhalter mit 4,0 mm Feile
- Feilengriff
1 I BIOTOP Sägekettenöl
51 BIOTOP Sägekettenöl
Mehrzweckfett
Fettpresse

ITALIANO

Veilige werkmethoden

ANVISNINGAR FÖ R REGELBUNDET UNDERHå LL

NEPIRPAΦH ΛEITOYPΓIA

NPOEOXH:

Na 8eaiwveote navtoe ot to epyaleio evai o9noto kai anouvde6evo ano to nektpiko peu ma npiv putheta et e 5eYxTe Kaioia aeitoupyia tou.

EU-Konformitäserklarung

Die Unterzeichnenden, Shigeharu Kominami und Rainer Bergfeld, bevollmächtigt durch die DOLMAR GmbH erklaren, dass die Geräte der Marke DOLMAR.

Typ:

211

EU-Baumusterprübschesinigungs-Nr.:

ES-33A, ES-38A, ES-42A: M6 05 10 24243 064

den grundlegenden Sicherheits- und Gesundheitsanforderungen der einschlagigen EU-Richtlinien entsprechen:

EU-Maschinenrichtlinie 98/37/EG, EU-EMV-Richtlinie 89/336/EWG (geändert durch 91/263/EWG, 92/31/EWG und 93/68/EWG), Gerauschemission 2000/14/EG.

Zur sachgerechten Umsetzung der Anforderungen dieser EU-Richtlinien wurden maßgeblich folgende Normen herangezogen: EN50144-2-13, EN 55014, EN 55014-2, EN 60555-T3, -T3/A1, EN 61000-3-2. Das Verfahren zur Konformitätsbewertung 2000/14/EG erfolgte nach Anhang V. Der gemessene Schallleistungspegel (Lwa) beträgt 100 dB(A). Der garantierte Schallleistungspegel (Ld) beträgt 101 dB(A). Die EU-Baumusterprüfung nach 98/37/EG wurde durchgeführt von: TÜV Product Service GmbH, Zertifizierungsstelle, Ridlerstraße 31, D-80339 München.

ITALIANO

Administerende direkt

△εuθuvnt

THepeBbHbI dIpuEeKToP

PORTUGUES
