DED6990 - Kosa DEDRA - Bezpłatna instrukcja obsługi

Typ produktu	Podkaszarka (nożycowa)
Model	DED6990
Marka	DEDRA
Zasilanie	18 V prądu stałego (akumulator)
Typ akumulatora	Li-Ion (nie w zestawie)
Prędkość obrotowa biegu jałowego	9.000 min⁻¹
Szerokość cięcia	240 mm
Waga (bez akumulatora)	1,6 kg
Poziom ciśnienia akustycznego LpA	81 dB(A)
Poziom mocy akustycznej LwA	88 dB(A)
Gwarantowany poziom mocy akustycznej LWA	96 dB(A)
Poziom drgań (uchwyt)	< 2,5 m/s²
System cięcia	Ostrza plastikowe lub głowica żyłkowa (opcjonalnie)
Zastosowanie	Koszenie trawy i przycinanie krawędzi w trudno dostępnych miejscach
Możliwości regulacji	Teleskopowy drążek regulowany wysokością, obrotowy (0°/90°/180°), pochylany; dodatkowy uchwyt regulowany
Zawartość zestawu	Podkaszarka, osłona ochronna, głowica tnąca, prowadnica krawędziowa, 20 zapasowych ostrzy
Akcesoria (sprzedawane osobno)	Głowica żyłkowa DED69903, zapasowa głowica tnąca DED69901, zapasowe ostrza DED69902
Gwarancja	36 miesięcy
Seria	SAS+ALL (kompatybilny ze wszystkimi akumulatorami i ładowarkami SAS+ALL)

Często zadawane pytania - DED6990 DEDRA

Jak włączyć podkaszarkę DED6990?

Trzymaj urządzenie bezpiecznie, naciśnij blokadę włączenia (1), a następnie włącznik/wyłącznik (8) na głównym uchwycie. Zwolnij blokadę włączenia, gdy silnik zacznie pracować.

Jakie akumulatory i ładowarki są odpowiednie dla urządzenia?

Urządzenie jest częścią serii SAS+ALL i działa tylko z odpowiednimi akumulatorami litowo-jonowymi i ładowarkami. Inne akumulatory są niedozwolone.

Jak zamontować osłonę ochronną i głowicę tnącą?

Włóż osłonę ochronną w otwory w kołnierzu obudowy silnika. Poluzuj śrubę na wrzecionie, nałóż głowicę tnącą i dokręć śrubę. Zwróć uwagę na spłaszczone obszary.

Jak ustawić wysokość i kąt teleskopowego drążka?

Poluzuj tulejkę zaciskową (4) do regulacji wysokości i wysuń drążek. Naciśnij regulację kąta obrotu (10) i wybierz 0°, 90° lub 180°. Naciśnij regulację pochylenia (12) dla kąta między drążkiem a silnikiem.

Czy mogę używać urządzenia także jako przycinarki krawędzi?

Tak. Ustaw kąt obrotu na 90° (prawa strona) lub 180° (lewa strona) i odpowiednio kąt pochylenia (90° lub 60°). Prowadnica krawędziowa pomaga w prowadzeniu.

Jak wymienić żyłkę tnącą w głowicy żyłkowej?

Zdejmij pokrywę, naciskając zatrzaski, wyjmij szpulę. Nawiń nową żyłkę (maks. 1,5 mm) na szpulę, przewlecz przez otwór i włóż szpulę. Ostrza tnące na osłonie automatycznie przycinają żyłkę.

Jakie wyposażenie ochronne muszę nosić?

Noś zamknięte obuwie, długie spodnie, ochronniki słuchu i okulary ochronne. Nie pracuj w deszczu lub przy złej pogodzie.

Co robić w przypadku nadmiernych drgań?

Natychmiast wyłącz urządzenie, odłącz akumulator. Usuń resztki roślin wokół głowicy tnącej i sprawdź głowicę tnącą pod kątem uszkodzeń. W razie potrzeby załóż nową głowicę tnącą.

Jak wyczyścić urządzenie?

Po każdym użyciu czyść urządzenie wilgotną szmatką i łagodnymi środkami czyszczącymi. Nie zanurzaj w wodzie. Zwróć uwagę na szczeliny wentylacyjne.

Gdzie znajdę części zamienne i akcesoria?

Części zamienne, takie jak głowica tnąca (DED69901), zapasowe ostrza (DED69902) i głowica żyłkowa (DED69903), można uzyskać w Dedra Exim Service lub na stronie www.dedra.pl. Podczas zamawiania podaj numer partii.

INSTRUKCJA OBSŁUGI DED6990 DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija ieričem izgatavotiem pěc: / Útmutató a után gyártott készülékekhez: / Manualul de utilizare pentru aparate fabricate dupá: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem / Navodila veljajo za naprave, proizvedene po:/ Upute vrijede za uređaje proizvedene nakon:/ Ръководството е валидно за устройства, произведени след/ Посібник дійсний для пристроїв, виготовлених після: 01.05.2024

Podkaszarka akumulatorowa SAS+ALL 18V

Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie instrukcji obsługi we fragmentach albo w plaści bez zgody Dedra Exim zabronione. Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


A

C

Opis piktogramów / Popis použitých piktogramů / Opis použivaných piktogramov / Panaudotų piktogramų aprašymas / Lietoto piktogrammu apraksts / Az alkalmazott piktogramok magyarázata / Descrierea pictogramelor / Beschreibung der verwendeten Piktogramme / Opis piktogramov / Opis piktograma/ Описание на пиктограмите/ Опис піктограм / Beschreibung der Piktogramme

	Pflicht: Lesen Sie die Bedienungsanleitung / Príkaz: přečtěte návod k obsluze / Príkaz: oboznámte sa s užívateľskou príručkou / Privaloma: perskaitykite aptarnavimo instrukciją / Norāđījums: rūpīgi iepažīstieties ar lietotāja rokasgrāmatā sniegto informāciju / Utasítás: olvassa el az útmutatót / Obligatoriu: citiți manualul de utilizare / Gebot: die Bedienungsanleitung lesen / Ukaz: preberi navodila za uporabo / Nalog: pročitajte upute za uporabu/ Заповедта: прочетете ръководството за употреба/ Заборона: прочитайте інструкцію з експлуатації
	Nakaz: stosować okulary ochronne / Príkaz: používejte ochranné brýle / Príkaz: používajte ochranné okuliare / Privaloma: naudoti apsauginius akinius / Norāđījums: nēsājiet aizsargacenes / Utasítás: viseljen védőszemüveget / Ordre: utiliser les lunettes de protection / Indicación: usar las gafas de protección / Obligatoriu: folositi ochelari de protecție / Bevel: draag veiligheidsbril / Gebot: Schutzbrille tragen / Obvezno: uporabljajte zaščito za oči / Redoslijed: koristite zaštitne naočale / Задължително: използвайте средства за защита на очите / Обов’язково: використовувати захисні окуляри / Obligatorisch: Schutzbrille tragen
	Nakaz: używać ochronników słuchu / Používejte ochranu sluchu / Používajte chrániče sluchu / Privaloma: naudoti apsauginius akinius / Lietojiet dzirdes aizsardzības līdzekļus / Utasítás: használjon fülvédőt / Ordre: utiliser la protection de l’ouïe / Usar protección para los oídos / Trebuie să folosi-ți aparate pentru protecția auzului / Gehoorbescherming gebruiken / Der Gehörschutz ist zu benutzen / Prepoved: uporabljajte ščitnike za ušesa / Redoslijed: koristite zaštitu za sluh / Забранено: използвайте предпазни средства за уши / Заборона: використовувати засоби захисту вух / Obligatorisch: Gehörschutz verwenden
—	Zakaz: nie wystawiać na deszcz / Zákaz: Nevystavujte dešti / Zákaz: Nevystavujte dažďu / Draudimas: Nelaikykite lietaus / Aizliegums: nepakļaut lietus ledarbībai / Tilalom: Ne tegye ki az esőnek / Interdiction: ne pas exposer à la pluie / Prohibición: No exponer a la lluvia / Interzicere: Nu expunęti la ploaie / Verbod: niet blootstellen aan regen / Verbot: Setzen Sie sich keinem Regen aus / Prepoved: ne izpostavljati dežju / Zabrana: ne izlagati kiši / Забрана: да не се излагат на дъжд / Заборона: не піддавати впливу дощу / Verboten: Nicht dem Regen aussetzen
	Uwaga: trzymać z dala od osób postronnych / Upozornění: držte se od neoprávněných osob / Poznámka: Uchovávajte od neoprávnených osôb / Pastaba: laikykite atokiau nuo neleistinų asmenų / Piezīme: turiet prom no neatļautām personām / Megjegyzės: tartsa távol a jogosulatlan személyektöl / Attention: éloignez-vous des personnes non autorisées / Tenga cuidado: manténgase alejado de personas no autorizadas / Aveți grijă: evitați persoanele neautorizate / Let op: blijf weg van ongeautoriseerde personen / Achtung: Unbefugte fernhalten / previdnost: ne sme biti viden mimoidočim osebam / Napomena: držati podalje od neovlaštenih osoba / Предупреждение: да се пази от погледа на странични лица / Обережно: зберігати в недоступному для сторонніх місці / Achtung: Von unbefugten Personen fernhalten.
	Uwaga: nie przebywać w strefle koszenia / Dávejte pozor: nezůstávejte v oblasti řezání / Budte opatml: nezostávajte v oblasti rezania / Pastaba: nelaikykite pjovimo zonoje / Piezīme. Neatstājiet plaušanas zonā / Megjegyzės: ne maradjon a kaszáló területen / Attention: ne restez pas dans la zone de coupe / Ten cuidado: no te quedes en la zona de corte. / Aveți grijă: nu rāmâneti în zona de täiere / Let op: blijf niet in het maaigebied / Achtung: Bleiben Sie nicht im Schneidebereich / Opozorilo: ne zadržujte se na območju košnje / Napomena: držite se izvan zone košnje / Предупреждение: не оставайте в зоната за косене / Попередження: не залишатися в зоні косіння / Achtung: Nicht im Mähbereich aufhalten.
	Oznaczenie gwarantowanego poziomu dźwięku / Označení garantované hladiny zvuku / Označenie zaručenej úrovne hluku (akustického tlaku) / Garantuoto garso lygis / Garantēta skaņas līmeņa apzīmējums / Megjelõlt garantált hangerõ-szint / Marquage du niveau de bruit garanti / Indicación del nivel de potencia acústica garantizado / Indicarea nivelului garantat de sunet / Aanduiding van het gegarandeerde geluidsniveau / Kennzeichnung des garantierten Schallpegels / Navedba zajamčene ravni hrupa / Indikacija zajamčene razine zvuka / Индикация за гарантираното ниво на шума / Індикація гарантованого рівня шуму / Angabe des garantierten Schallpegels

PL Spis treści

1. Zdjęcia i rysunki

2. Szczegółowe przepisy bezpieczeństwa

3. Opis urządzenia

4. Przeznaczenie urządzenia

5. Ograniczenie użycia

6. Dane techniczne

7. Przygotowanie do pracy

8. Włączanie urządzenia

9. Użytkowanie urządzenia

10. Bieżące czynności obsługowe

11. Części zamienne i akcesoria

12. Samodzielne usuwanie usterek

13. Kompletacja urządzenia

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych

i elektronicznych

1. Wykaz części do rysunku złożeniowego

2. Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.

Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.

OSTRZEŻENIE: Należy przeczytać wszystkie ostrzeżenia oznaczone symbolem 4raz wszystkie instrukcje.

⚠ UWAGA Podczas pracy urządzeniem zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią instrukcji obsługi. Prosimy o zachowanie instrukcji obsługi, ogólnych przepisów bezpieczeństwa pracy i deklaracji zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia.

Podczas pracy bezwzględnie przestrzegać wskazówek zawartych w ogólnych przepisach bezpieczeństwa pracy.

W razie przekazania urządzenia innej osobie, należy przekazać jej również instrukcję obsługi, ogólne przepisy bezpieczeństwa pracy i deklarację zgodności. Firma Dedra Exim nie odpowiada za wypadki powstałe w wyniku nieprzestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie ogólne przepisy bezpieczeństwa pracy i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami. Zachować wszystkie instrukcje, ogólne przepisy bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z akumulatorami linii SAS+ALL.

Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów innych niż dedykowane do urządzenia jest zabronione.

2. Szczegółowe przepisy bezpieczeństwa

- Praca urządzeniem może być wykonywana jedynie przy świetle dziennym lub mocnym oświetleniu sztucznym.

- Nie należy używać urządzenia, kiedy w pobliżu znajdują się inne osoby, zwłaszcza dzieci, lub zwierzęta. Istnieje ryzyko wyrzutu kamieni lub innych przedmiotów spod głowicy tnącej.

- Podczas pracy urządzeniem należy być ubranym w odpowiednie (zakryte) buty oraz długie spodnie.

- Podczas pracy urządzeniem należy zachowywać stałą ostrożność, utrzymywać równowagę, pewnie stawiać stopy na podłożu, zwłaszcza na zboczach. W czasie pracy należy chodzić, nigdy biegać.

- Urządzenie nie może być używane przez dzieci, osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, osoby, które nie są zaznajomione z obsługą urządzenia lub nie zapoznały się z niniejszą instrukcją obsługi.

- Podczas uruchamiania oraz przez cały czas pracy musi być zachowany bezpieczny dystans pomiędzy operatorem, elementem tnącym.

- Nie można dotykać części ruchomych przed ich całkowitym zatrzymaniem się i odłączeniem zasilania.

- Przy czynnościach serwisowych i przeglądowych należy uważać, aby nie skaleczyć się o nóż do skracania żyłki tnącej.

- Niedopuszczalne jest używanie urządzenia ze zdemontowaną lub uszkodzoną osłoną żyłki lub ze zdemontowaną rękojeścią pomocniczą.

- Urządzenia nie należy używać w czasie złych warunków atmosferycznych, szczególnie w przypadku ryzyka wystąpienia wyładowań atmosferycznych.

- W przypadku wystąpienia wypadku przy pracy należy skorzystać ze środków pierwszej pomocy adekwatnych do obrażać i uzyskać konsultację medyczną.

- W następujących sytuacjach należy odłączyć źródło zasilania:

– pozostawienie urządzenia bez nadzoru

- konieczność usunięcia części roślin zalegających wokół głowicy lub przy otworach wentylacyjnych

– przeprowadzanie czynności serwisowych lub przeglądowych

- ponadnormatywne drgania

- Należy przestrzegać zaleceń zawartych w instrukcji akumulatora i ładowarki.

Jednakże nawet jeżeli urządzenie użytkowane jest zgodnie z instrukcją obsługi, niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z konstrukcją i przeznaczeniem urządzenia. W szczególności występują następujące ryzyka:

• wejście w kontakt z wirującą końcówką roboczą w strefie nieosłoniętej (rany cięte)
  – silne odrzucenie ścinanego materiału z powodu niewłaściwego ustawienia
• pęknięcie żyłki
• używanie urządzenia przez zbyt długi czas może skutkować odczuwaniem dyskomfortu lub powstaniem kontuzji związanych z narażeniem na drgania

3. Opis urządzenia

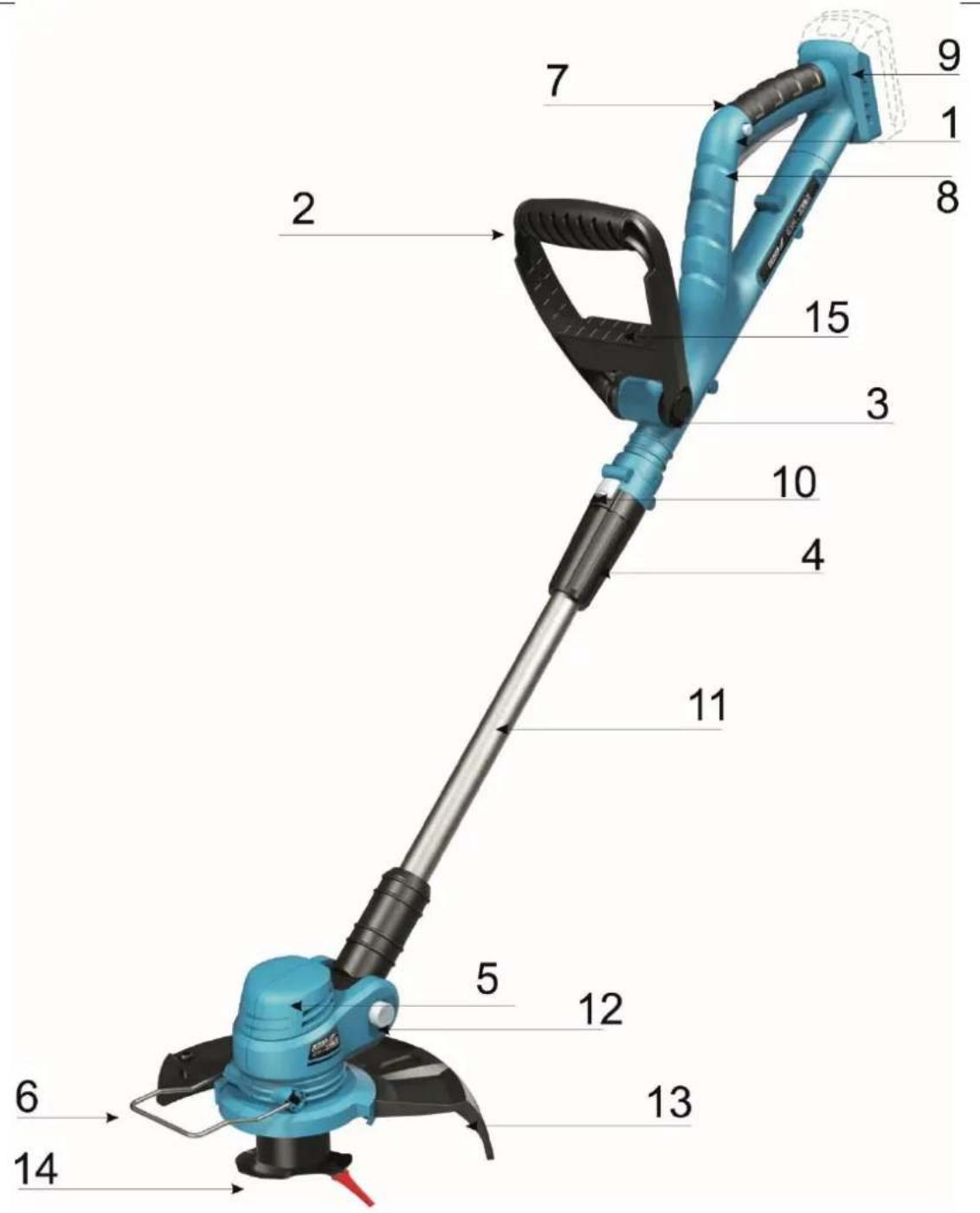

Rys. A: 1. Przycisk blokady włącznika, 2. Rękojeść pomocnicza, 3. Regulacja pochylenia rękojeści pomocniczej, 4. Nakrętka blokująca regulację długości drążka, 5. Obudowa silnika, 6. Ogranicznik krawędziowy, 7. Rękojeść główna, 8. Włącznik, 9. Gniazdo akumulatora, 10. Regulacja skręcenia drążka, 11. Drążek, 12. Regulacja pochylenia drążka, 13. Ostona, 14. Głowica tnąca, 15. Zasobnik na ostrza zapasowe.

4. Przeznaczenie urządzenia

Urządzenie jest przeznaczone do koszenia trawy lub podobnej miękkiej roślinności w miejscach trudno dostępnych, tj. dookoła pni drzew, pod krzewami, na pochyłościach, czy w pobliżu murów. Odpowiednio ustawioną podkaszarkę można też wykorzystywać do przycinania krawędzi trawnika.

Dopuszcza się wykorzystanie urządzenia w pracach remonłowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

⚠ UWAGA Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.

A UWAGA Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność.

Podkaszarki nie można używać do koszenia bardzo gęstej lub mokrej trawy. Użytkowanie niezgodne z przeznaczeniem bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.

DOPUSZCZALNE WARUNKI PRACY S1 praca ciągła

Chronić przed wilgocią i opadami atmosferycznymi. Zakres temperatur ładowania akumulatorów 10 - 30°C. Nie narażać na dziełanie temperatury powyżej 40°C.

1. Dane techniczne

Model	DED6990
Zasilanie [V]	18 V d.c.
Rodzaj akumulatora	Li-Ion
Prędkość obrotowa n_D [min ^-1 ]	9 000
Szerokość koszenia [mm]	240
Emisja hałasu
- Poziom mocy akustycznej L_wA [dB(A)]	88
- Poziom ciśnienia akustycznego L_dA [dB(A)]	81
- Niepewność pomiaru (K_wA) ( K_pA ) [dB(A)]	3 / 2,12
Wibracje
- Poziom drgań na rękojeści a_H [m/s ^2 ]	<2,5
- Niepewność pomiaru drgań K [m/s ^2 ]	1,5
Masa (bez akumulatora i ładowarki) [kg]	1,6
Gwarantowany poziom mocy dźwięku LWA [dB(A)]	96

Informacja na temat drgań i hałasu

Wartość łączna drgań a_h oraz niepewność pomiaru określono zgodnie z normą EN 50636-2-91 i podano w tabeli.

Emisja hałasu została określona zgodnie z EN 50636-2-91 wartości podano powyżej w tabeli.

UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Deklarowana łączna wartość drgań została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom drgań może być również wykorzystywany do wstępnej oceny narażenia na drgania.

Poziom drgań podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono嫺czone, ale nie jest używane do pracy.

7. Przygotowanie do pracy

⚠ UWAGA Urządzenie stanowi część linii SAS+ALL dlatego, aby z niego skorzystać, należy skompletować zestaw, składający się z urządzenia, akumulatora i ładowarki. Stosowanie innych akumulatorów i ładowarek jest zabronione.

UWAGA Wszystkie czynności opisane w tym rozdziale przeprowadzać przy odłączonym źródłe zasilania

Urządzenie w pudełku ma zdemontowaną osłonę i głowicę. Zamontować przed uruchomieniem urządzenia.

Montaż osłony

Wystające elementy montażowe osłony umieścić w odpowiadających im otworach w kołnierzu obudowy silnika.

Montaż głowicy

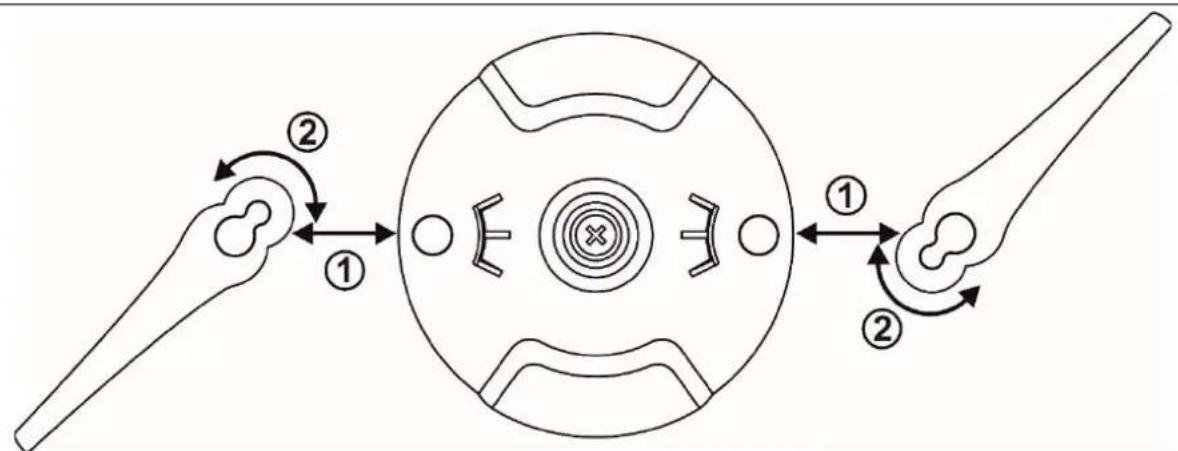

Odkręcić wkręt z wrzeciona. Na wrzeciono nałożyć głowicę, zwracając uwagę, aby spląszczenia w otworze w głowicy pokrywały się ze spląszczeniami na wrzecionie. Dokręcić głowicę wkrętem. Na zaczepy na głowicy nałożyć ostrza plastikowe i zablokować je poprzez przesunięcie.

Montaż ogranicznika krawędziowego

Ogranicznik zamontowany jest w urządzeniu. W celu ustawienia go w pozycji roboczej przemieścić go o 90 stopni.

Regulacja długości drążka teleskopowego

Poluzować nakrętkę znajdująca się na drążku teleskopowym (rys. A, 4), wysunąć drążek na żadaną długość i zablokować poprzez dokręcenie nakrętki.

Regulacja kąta skręcenia drążka teleskopowego

Zwolnić blokadę poprzez przesunięcie przycisku (rys. A, 10) i wybrać jedno z trzech dostępnych ustawień opisanych na obudowie (0°, 90°, 180°). Po wykonaniu regulacji ponownie zablokować.

Regulacja kąta pochylenia drążka teleskopowego

Wcisnąć przycisk blokady znajdujący się w osi przegubu pomiędzy obudową silnika a drążkiem teleskopowym (rys. A, 12) i ustawić żądany kąt pochylenia.

Regulacja położenia rękojeści pomocniczej

Wcisnąć jednocześnie dwa przyciski znajdujące się po przeciwległych stronach osi przegubu rękojeści pomocniczej (rys. A, 3) i ustawić rękojeść w żądanej pozycji.

Stosowanie głowicy z żyłką

W oddzielnej sprzedaży dostępna jest głowica z żyłką DED69903, którą można zamontować do podkaszarki.

⚠ UWAGA Głowica z żyłką nie stanowi części kompletacji podkaszarki DED6990.

Wymiana głowicy tnącej

Odkręcić głowicę z nożami plastikowymi. Na wrzeciono nałożyć głowicę z żyłką i dokręcić. Zamontować zaślepkę głowicy.

Wysuwanie żyłki z głowicy

Aby wysunąć żyłkę należy zdjąć zaślepkę z głowicy i delikatnie pociągnąć za żyłkę z obu stron. Zbyt długa żyłka zostanie odcięta przez nóż do skracania żyłki tnącej znajdujące się na osłonie (rys. C, 4).

⚠ UWAGA Każdorazowo przed przystąpieniem do pracy upewnić się, że wszystkie elementy urządzenia, a szczególnie osłona żyłki są stabilnie umocowane.

Regulacja elementów nastawnych w zależności od planowanej pracy

Wszelkie regulowane elementy ustawić w zależności od wykonywanej pracy tak, aby zapewnić ergonomiczną postawę operatora urządzenia. Urządzenie może być wykorzystywane na dwa sposoby. Związane jest z tym zastosowanie różnych ustawień pochylenia głowicy względem drążka teleskopowego oraz kąta skręcenia drążka.

Koszenie

Ustawić regulowane elementy tak, aby kąt pomiędzy osią silnika a drążkiem teleskopowym wynosił około 30°, a kąt skręcenia drążka był ustawiony na 0°.

Przycinanie krawędzi

W przypadku przycinania krawędzi trawnika po prawej stronie operatora, ustawić regulowane elementy tak, aby kąt pomiędzy osią silnika a drążkiem teleskopowym wynosił 90°, a kąt skręcenia drążka był ustawiony na 90°.

W przypadku przycinania krawędzi trawnika po lewej stronie operatora, ustawić regulowane elementy tak, aby kąt pomiędzy osią silnika a drążkiem teleskopowym wynosił około 60°, a kąt skręcenia drążka był ustawiony na 180°.

Po dokonaniu ww. ustawień wyregulować długość drążka oraz pochylenie rękojeści dodatkowej do pozycji zapewniającej pewny chwyt i stabilną postawę operatora.

Montaż akumulatora

Montażu akumulatora dokonuje się, poprzez wsunięcie go w prowadnicę gniazda akumulatora (rys. A, 9). Po zamontowaniu upewnić się, że znajdująca się na akumulatorze zapadka blokuje jego pozycję.

8. Włączanie urządzenia

⚠ UWAGA Przed uruchomieniem urządzenia bezwzględnie wykonać czynności opisane w rozdziale „Przygotowanie do pracy”.

Aby uruchomić urządzenie należy trzymać je w sposób niezagrażający operatorowi ani nikomu w pobliżu oraz zapewniający swobodny obrót głowicy roboczej. Trzymając lewą ręką za rękiżeć pomocniczą (rys. A, 2), kciukiem lub palcem wskazującym prawej ręki wcisnąć przyczisk zwolnienia blokady włącznika (rys. A, 1), a pozostałymi palcami pewnie chwycić za rękiżeć główną (rys. A, 7), wciskając znajdujący się pod nią włącznik (rys. A, 8). Przed przystąpieniem do pracy wykonać krótki test bez obciążenia, sprawdzający, czy urządzenie nie zachowuje się w nienaturalny sposób (ponadnormatywne drgania, niepokojący hałas).

9. Użytkowanie urządzenia

⚠ UWAGA Jeżeli temperatura akumulatora przekroczy 40°C, należy przerwać pracę i poczekać, aż akumulator ostygnie.

Użytkowanie urządzenia w trybie koszenia

Urządzenie trzymać w taki sam sposób, jak przy jego uruchamianiu, co jest opisane w rozdziale 8. Stać prosto w lekkim rozkroku w celu zapewnienia sobie stabilnej postawy. Głowicę tnącą trzymać tuż nad ziemią, pochyloną do niej tak, aby płaszczyzna cięcia tworzyła z koszoną powierzchnią kąt 30° (rys. F). Koszenie wykonywać przesuwając powoli urządzenie od prawej do lewej, następnie wracać do pozycji wyjściowej i przesuwać się do następnego koszonego miejsca.

Okresowo upewniać się, czy wokół głowicy tnącej nie zalegają odpady, które mogłyby spowodować jej zablokowanie. Wysoką trawę należy kosić etapami, tzn. wykonując odpowiednią liczbę cięć kilku- do kilkunastocentymetrowych zaczynając od wierzchołków roślin. Precyzyjne koszenie w miejscach trudno dostępnych należy wykonywać z wykorzystaniem ogranicznika krawędziowego, opierając go prostopadle na okaszanym obiekcie.

Użytkowanie urządzenia w trybie przycinania krawędzi

Urządzenie trzymać w taki sam sposób jak przy jego uruchamianiu, co jest opisane w rozdziale 8. Stać prosto w lekkim rozkroku w celu zapewnienia sobie stabilnej postawy. Oprzeć urządzenie o ziemię na ograniczniku krawędziowym, prostopadle do niej (rys. G i H). Powoli przesuwać urządzenie wzdłuż przycinanej krawędzi.

Pracę urządzeniem natychmiast przerwać, jeżeli:

• podkaszarka uderzy w obcy przedmiot – w celu sprawdzenia, czy nie powstały żadne uszkodzenia.
• pojawią się drgania silniejsze niż przy normalnej pracy – w celu ustalenia przyczyny.

Nigdy nie wolno odkładać pracującego urządzenia. Po wyłączeniu odczekać, aż silnik zatrzyma się.

10. Bieżące czynności obsługowe

Wszystkie czynności opisane w tym rozdziale przeprowadzać przy odłączonym źródłe zasilania.

W celu zapewnienia bezpieczeństwa pracy i przedłużenia żywotności urządzenia należy regularnie przeprowadzać czynności przeglądowe w warunkach warsztatowych.

Czyszczenie

Po każdorazowym użyciu urządzenie oczyścić z zalegających resztek roślin. Do dokładniejszego czyszczenia można wykorzystać lekko wilgotną ścierkę z ewentualnym dodatkiem nieagresywnych środków czyszczących. Nie można myć urządzenia pod bieżącą wodą (ryzyko zalania).

Wymiana głowicy z plastikowymi ostrzami

Odkręcić wkręt w głowicy, zdjąć głowicę z wrzeciona. Na wrzeciono nałożyć nową głowicę zgodnie z punktem 7.

Stosowanie głowicy DED69903 z żyłką

Wymiana żyłki tnącej

W celu wymiany żyłki można zakupić nową, pełną szpulę żyłki sprzedawaną jako oddzielne akcesorium (DED69901) lub nawinąć na nieuszkodzoną szpulę nową żyłkę o średnicy nieprzekraczającej 1,5 mm.

Demontaż szpuli żyłki

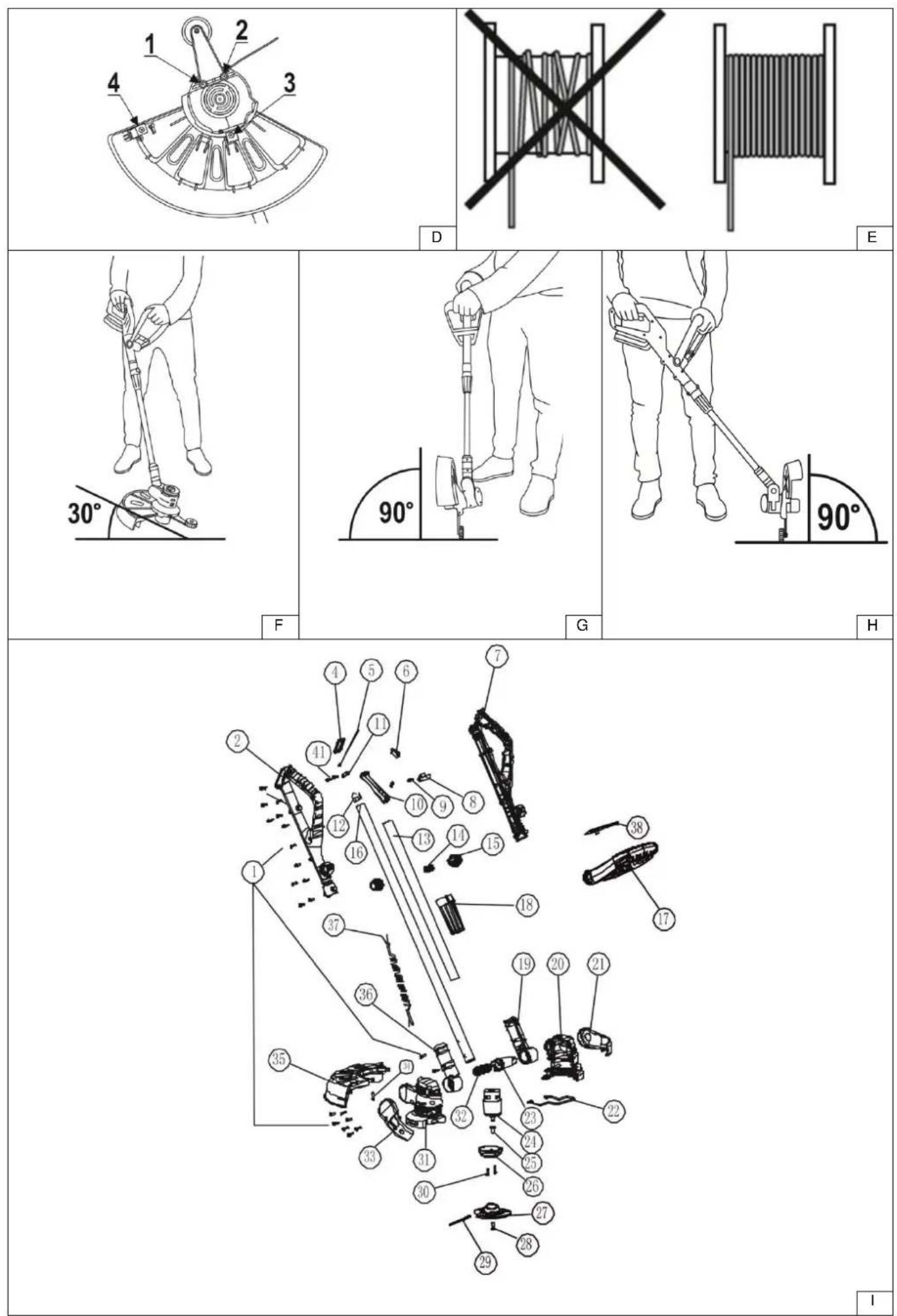

Na głowicy tnącej wcisnąć zatrzaski (Rys. D, 1) i ściągnąć zaślepkę głowicy. Pod spodem znajduje się szpula żyłki, którą należy wyciągnąć.

Nawijanie żyłki

Ze szpuli usunąć resztę starej żyłki, w otwór mocujący włożyć końcówkę żyłki w taki sposób, aby po zagięciu jej o 180°, nawijać ją w kierunku wskazywanym przez strzałki na szpuli (Rys. B). Żyłkę nawijać po linii śrubowej bez splątywania (Rys. E) do momentu zapelnienia szpuli, po czym należy ją przeciąć. Aby zapobiec rozwijaniu się żyłki, jej koniec można umieścić w nacięciu w kołnierzu szpuli (Rys. B, 1).

Montaż szpuli z żyłką w głowicy tnącej

Fragment żyłki przepleść przez otwór na żyłkę w bębnie głowicy, następnie umieścić szpulę w głowicy tak, aby widoczne były strzałki wskazujące kierunek nawijania, a zęby pod spodem szpuli właściwie współpracowały z mechanizmem głowicy. Po upewnieniu się, że szpula została dobrze włóżona należy zamocować zaślepkę, poprzez wciśnięcie jej w obudowę głowicy.

Wymiana głowicy tnącej

Na głowicy tnącej należy wcisnąć zatrzaski (Rys. D, 1) i ściągnąć zaślepkę głowicy. Pod spodem, na środku znajduje się wkręt, który należy odkręcić, drugą ręką trzymając głowicę tnąca. Nową głowicę przykręcić tym samym (jeśli nie jest uszkodzony) lub nowym wkrętem montażowym i zamontować zaślepkę głowicy.

Przechowywanie i transport

Gdy urządzenie nie jest użytkowane, należy przechowywać je z odłączonym akumulatorem, poza zasięgiem dzieci, w suchym i przewiewnym miejscu. Urządzenie oraz inne elementy wymienione w kompletacji należy transportować w sposób nienarażający ich na działanie szkodliwych warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 40°C), nacisk mogący skutkować uszkodzeniem mechanicznym i innych, mogących mieć negatywny wpływ na urządzenie. Na czas transportu odłączyć akumulator.

Niedopuszczalne jest zastępowanie niemetalowych zespołów tnących metalowymi!

11. Części zamienne i akcesoria

Urządzenie z linii SAS+ALL można wyposażć w każdy akumulator z linii SAS+ALL. W celu dobrania odpowiedniego akumulatora i ładowarki zalecamy zapoznanie się z ofertą Dedra Exim na stronie internetowej www.dedra.pl.

Oferowane akcesoria:

- DED69901 – głowica podkaszarki z plastikowymi ostrzami, DED69902 – plastikowe ostrza zamienne do podkaszarek, DED69903– głowica z żyłką do podkaszarki

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożenłowego.

W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprezejmie

dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).

12. Samodzielne usuwanie usterek

Przed przystąpieniem do samodzielnego usuwania usterek odlączyć urządzenie od zasilania.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie włącza się	Akumulator niepoprawnie zamocowany	Zamocować poprawnie akumulator
	Rozładowany akumulator	Naładować akumulator
	Uszkodzony akumulator	Wymienić akumulator na sprawny
	Uszkodzony włącznik lub silnik	Przekazać urządzenie do serwisu
Urządzenie pracuje z trudem	Zalegające resztki roślin	Usunąć resztki roślin zalegające wokół głowicy
Spadająca wydajność cięcia	Zbyt krótka żyłka tnąca	Wysunąć żyłkę na odpowiednią długość
Żyłka nie wysuwa się	Żyłka na szpuli jest splątana	Wyciągnąć szpulę, odwinąć żyłkę i nawinąć poprawnie
	Brak żyłki na szpuli	Wymienić szpulę na pełną lub nawinąć żyłkę na szpulę
Nadmierne drgania urządzenia	Zalegające resztki roślin	Usunąć zalegające resztki roślin
	Uszkodzona głowica tnąca	Wymienić głowicę tnącą
Urządzenie przegrzewa się	Niedrożne otwory wentylacyjne	Udrożnić otwory wentylacyjne

13. Kompletacja urządzenia

1. Podkaszarka – 1 szt., 2. Ostrza zamienne – 20 szt.

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.

Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego

użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wykaz części do rysunku złożeniowego

LP	Nazwa części	LP	Nazwa części
1	Wkręt z podkładka	21	Osłona obudowy drążka
2	Rękojeść - część prawa	22	Ogranicznik cięcia
4	Mocowanie akumulatora	23	Przycisk obrotu głowicy
5	Okablowanie wewnętrzne	24	Silnik
6	Przycisk włącznika	25	Przejściówka
7	Rękojeść część lewa	26	Gniazdo głowicy tnącej
8	Przycisk blokady włącznika	27	Głowica tnąca
9	Sprężyna przycisku włącznika	28	Śruba
10	Przycisk włącznika	29	Tarcza tnąca
11	Mocowanie przewodu	30	Śruba
12	Tuleja drążka	31	Obudowa część prawa
13	Wkładka drążka	32	Sprężyna przycisku obrotu głowicy
14	Sprężyna	33	Osłona głowicy
15	Przycisk włącznika	34	Wkręt z podkładka
16	Rura plastikowa	35	Osłona
17	Uchwyt pomocniczy	36	Obudowa drążka część prawa
18	Pokrętło regulacji długości drążka	37	Przewód elektryczny
19	Obudowa drążka część lewa	38	Zaślepka zasobnika na ostrza zapasowe
20	Obudowa część lewa

Karta gwarancyjna

na

Podkaszarka akumulatorowa

Nr katalogowy: DED6990 nr partii:

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
DED6990	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Osłona żyłki, ogranicznik krawędziowy, głowica tnąca, żyłka	Elementy nieobjęte gwarancją

III. Warunki skorzystania z gwarancji

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
   a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
   b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
   c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
   d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
   e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
5. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwołcznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964 r. Kodeks cywilny traci uprawieni wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).
5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

10. Ôkres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
    Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
    Zgodnie z art. 13 ust. 1 i ust. 2 rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektywy 95/46/WE (dalej: „RODO”) informujemy

11. Administratorem Twoich danych osobowych podanych w formularzu jest DEDRA-EXIM sp. z o.o. z siedzibą w Pruszkowie, ul. 3 Maja 8, 05-800 Pruszków (dalej: „Administrator”).

12. Twoje dane będą przetwarzane wyłącznie w celu przeprowadzenia procedury gwarancyjnej urządzenia zgodnie art. 6 ust. 1 lit. b ogólnego rozporządzenie o chronie danych (dalej: „RODO”) Podanie danych jest dobrowolne, ale konieczne do przeprowadzenia procedury gwarancyjnej.

13. Twoje dane będą przetwarzane przez okres rozpatrywania przeprowadzenia procedury gwarancyjnej oraz w celach archiwizacyjnych w razie konieczności obrony przed ewentualnymi roszczeniami wobec Administratora nie dłużej niż do momentu ich przedawnienia.
14. Twoje dane mogą być ujawniane wyłącznie podmiotom przetwarzającym dane na rzecz administratora na podstawie pisemnej umowy powierzenia przetwarzania danych osobowych świadczącym m.in. usługi serwisu technicznego, hostingu lub obsługi strony internetowej, obsługi IT, firmie kurierskiej. Dostawcy Administratora zobowiązani są do zapewnienia zabezpieczenia danych i spełnienia wymogów obowiązującego prawa związanego z ochroną danych osobowych i nie mogą wykorzystywać powierzonych danych osobowych do innych celów niż te, które są określone w umowie z Administratorem.
15. Twoje dane nie będą przetwarzane w sposób zautomatyzowany w tym również w formie profilowania oraz nie będą przekazywane do państwa trzeciego/organizacji międzynarodowej.
16. Posiadasz prawo dostępu do treści swoich danych oraz prawo ich sprostowania, usunięcia, ograniczenia przetwarzania, prawo do przenoszenia danych, prawo wniesienia sprzeciwu, w dowolnym momencie.
17. We wszelkich sprawach związanych z przetwarzaniem Twoich danych osobowych przez Administratora możesz skontaktować się pod adresem e-mail: [e-mail];
18. Masz prawo wniesienia skargi do wniesienia skargi do organu właściwego do spraw ochrony danych osobowych;

CZ Obsah

1. odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky;
2. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
