INSTRUKCJA OBSŁUGI 721-111 Meec Tools

Instrukcja obsługi odśnieżarki elektrycznej

PL Instrukcja obsługi w oryginale

Miejsce pracy 20
Bezpieczeństwo elektryczne 20
Bezpieczeństwo osobiste 20

Obsługa i pielęgnacja elektronarzędzia.... 21

Serwis 21

Ważne wskazówki bezpieczeństwa dotyczące odśnieżarki 21

Symbole 23

DANE TECHNICZNE 23

OPIS 23

OBSŁUGA 24

Zanim zaczniesz 24

Montaż górnej, środkowej i dolnej części uchwytu 24

Montaż wyrzutnika 25

Montaż korby wyrzutnika 26

Sposób użycia....26

Przełącznik....26

Przemieszczanie i odśnieżanie.... 27

Zmiana kierunku wyrzutu 27

Przedłużacz 27

KONSERWACJA 27

Wymiana gumowych płytek wirnika 27

Przechowywanie 28

ENGLISH 29

Przed użyciem uważnie przeczytaj instrukcję obsługi!

WAŻNE! Przed montażem i użyciem dokładnie przeczytaj niniejsze wskazówki. Niewłaściwe stosowanie może doprowadzić do poważnych obrażeń ciała. Zachowaj niniejszą instrukcję obsługi do przyszłego użytku.

OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE! Przed użyciem dokładnie przeczytaj wszystkie wskazówki. Jeśli nie stosujesz się do wszystkich poniżej opisanych zaleceń, narażasz się na ryzyko porażenia prądem, pożaru i/lub poważnego obrażenia ciała. Pojęcie „elektronarzędzie” określa w niniejszych ostrzeżeniach stacjonarne elektronarzędzia zasilane zmiennym sieciowym prądem elektrycznym (wyposażone w kabel zasilający) lub akumulatorowe (bezprzewodowe).

Miejsce pracy

• Zapewnij czystość i dobre oświetlenie w miejscu pracy. Przeładowane miejsce pracy i niedostateczne oświetlenie zwiększają ryzyko wystąpienia obrażeń ciała.
• Nie używaj elektronarzędzi w otoczeniu zagrożonym wybuchem, np. w pobliżu łatwopalnych płynów, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapłon pyłów lub oparów.
• Dzieci i osoby przyglądające się pracy urządzenia powinny przebywać w bezpiecznej odległości. Brak koncentracji może spowodować utratę kontroli nad sprzętem.

Bezpieczeństwo elektryczne

• Wtyczka elektronarzędzia musi pasować do gniazdka sieciowego. Nigdy nie dokonuj żadnych zmian we wtyczce. Nigdy nie używaj przejściówek razem z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i dopasowane gniazdka zmniejszają ryzyko wypadków z udziałem prądu.
• Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi jak: rury, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli twoje ciało jest uziemione.
• Nie narażaj elektronarzędzi na działanie deszczu i wilgoci. Kontakt elektronarzędzia z wodą zwiększa ryzyko porażenia prądem.
• Uważaj na kabel. Nigdy nie używaj kabla do przenoszenia, wyciągania elektronarzędzia ani do wyjmowania wtyczki z gniazdka. Chron kabel przed wysokimi temperaturami, olejami, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone lub wadliwe kable zwiększają ryzyko porażenia prądem.
• Jeżeli korzystasz z narzędzia na wolnym powietrzu, używaj przedłużacza, który jest przeznaczony do użytku zewnętrznego. Kabel przeznaczony do użytku zewnętrznego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osobiste

• Zachowuj czujność. Podczas pracy z elektronarzędziem zachowuj przez cały czas ostrożność i kieruj się zdrowym rozsądkiem. Nigdy nie używaj elektronarzędzia w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy z elektronarzędziem może stać się przyczyną poważnych obrażeń ciała.
• Używaj wyposażenia ochronnego. Zawsze używaj okularów ochronnych. Takie środki ochrony indywidualnej, jak: maski przeciwpyłowe, obuwie antypoślizgowe, kask ochronny oraz środki ochrony słuchu, stosowane w zależności od rodzaju elektronarzędzia oraz sposobu posługiwania się nim, zmniejszają ryzyko odniesienia obrażeń ciała.
• Unikaj niezamierzonego uruchomienia narzędzia. Przed podłączeniem kabla do gniazdka upewnij się, czy przełącznik jest ustawiony w pozycji wyłączonej. Ryzyko wypadku jest duże przy przenoszeniu elektronarzędzia z palcem na przełączniku oraz podczas podłączania narzędzia do prądu, jeśli przełącznik znajduje się w pozycji włączonej.
• Usuń klucze nastawne i pozostałe narzędzia przed włączeniem urządzenia. Klucz lub pozostałe narzędzia pozostawione na obracającej się części elektronarzędzia mogą spowodować obrażenia ciała.

• Nie pochylaj się zbytnio do przodu. Utrzymuj przez cały czas stabilną postawę, aby nie stracić równowagi. Dzięki temu możesz w nieoczekiwanych sytuacjach lepiej kontrolować elektronarzędzie.

• Noś odpowiednią odzież. Nie noś luźnych ubrań ani biżuterii. Trzymaj włosy, ubrania i rękawice z daleka od ruchomych części urządzenia. Luźne ubrania, biżuteria i długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.

• Jeżeli na wyposażeniu jest sprzęt do odsysania i zbierania pyłu, należy sprzęt ten podłączyć i w należyty sposób z niego korzystać. Takie urządzenia minimalizują ryzyko powstawania problemów spowodowanych zapyleniem.

Obsługa i pielęgnacja elektronarzędzia

• Nie przeciążaj elektronarzędzia. Używaj elektronarzędzi odpowiednich do zaplanowanych prac. Narzędzie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.
• Nie używaj narzędzia z uszkodzonym przełącznikiem. Elektronarzędzia, których nie da się włączyć lub wyłączyć, są niebezpieczne i wymagają naprawy.
• Przed wyregulowaniem elektronarzędzia, wymianą akcesoriów lub odłożeniem elektronarzędzia wyciągnij kabel z gniazdka. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko niezamierzonego uruchomienia urządzenia.
• Przechowuj elektronarzędzia, z których nie korzystasz, w miejscu niedostępnym dla dzieci i osób nieupoważnionych. Elektronarzędzie przechowuj poza zasięgiem dzieci i nie pozwól używać go osobom, które nie znają danego narzędzia lub też nie zapoznały się z niniejszymi zaleceniami bezpiecznego posługiwania się nim. Elektronarzędzia w rękach osób niedoświadczonych mogą być niebezpieczne.
• Konserwuj elektronarzędzia. Sprawdź, czy ruchome części są prawidłowo ustawione i poruszają się bez przeszkód, czy wszystkie części są zamontowane we właściwy sposób i czy nie są uszkodzone. Zwróć również uwagę, czy nie istnieją inne czynniki, które mogłyby wpłynąć na działanie narzędzia. W razie uszkodzenia elektronarzędzie musi być naprawione przed ponownym użyciem. Wiele wypadków jest spowodowanych niedostatecznym poziomem konserwacji elektronarzędzia.
• Utrzymuj narzędzia tnące w czystości i dbaj, aby były ostre. Narzędzia tnące, o które dbasz w prawidłowy sposób, i które są wystarczająco ostre, rzadziej się zakleszczają i są łatwiejsze w obsłudze.
• Stosuj elektronarzędzia, akcesoria, końcówki itp. w sposób zgodny z niniejszymi zaleceniami, przy uwzględnieniu panujących warunków pracy oraz zadania przewidzianego do wykonania. Zastosowanie elektronarzędzi do innych celów niż te, do których są przeznaczone, może być niebezpieczne.

Serwis

Elektronarzędzie może być serwisowane wyłącznie przez wykwalifikowany personel, stosujący identyczne części zamienne. Gwarantuje to bezpieczną pracę elektronarzędzia.

Ważne wskazówki bezpieczeństwa dotyczące odśnieżarki

• Przeczytaj instrukcje i wskazówki dotyczące bezpieczeństwa i zapoznaj się z ustawieniami urządzenia oraz jego zastosowaniem.
• Nigdy nie używaj urządzenia w przypadku zmeczenia lub pod wpływem narkotyków, alkoholu czy leków.
• Nigdy nie używaj urządzenia z uszkodzoną lub zdemontowaną osłoną lub obudową.
• Przed każdym użyciem sprawdź, czy wszystkie części są poprawnie zamontowane.
• Skontroluj dokładnie teren, na którym urządzenie będzie używane i usuń przedmioty utrudniające pracę, takie jak kamienie, gwoździe, linki i sznurki, które mogłyby utknąć w odśnieżarce lub zostać przez nia wyrzucone.
  • Dzieci, osoby postronne oraz zwierzęta domowe nie mogą przebywać na stanowisku pracy.
• Nie używaj urządzenia w wilgotnych lub mokrych pomieszczeniach. Nie narażaj urządzenia na działanie deszczu. Miejsce pracy powinno być dobrze oświetlone.
  • Zapewnij czystość w miejscu pracy. Przeładowane pomieszczenia zwiększają ryzyko wypadków.
• Unikaj porażenia prądem. Unikaj bezpośredniego kontaktu z uziemionymi powierzchniami, takimi iak: rury, grzeiniki, kuchenki i lodówki.
• Nieużywane urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
• Używaj urządzenia zgodnie z niniejszą instrukcją obsługi. Niewłaściwe użytkowanie stwarza ryzyko poważnych obrażeń ciała j/łub uszkodzeń mienia.
• Nadzoruj otoczenie podczas korzystania z urządzenia. Wyrzucane przedmioty mogą przyczynić się do obrażeń ciała i/lub uszkodzenia mienia.

- Wyłącz urządzenie i wyjmij kabel z gniazdka, gdy go nie używasz bądź przystępujesz do jego czyszczenia, konserwacji lub kontroli. Niezwłocznie wyłącz urządzenie i odłącz kabel w sytuacjach potencjalnego ryzyka. W razie uszkodzenia kabla lub przedłużacza natychmiast wyciągnij go z gniazdka.

- Nie przenoś urządzenia, trzymając za kabel. Nigdy nie ciągnij za kabel, aby wyciągnąć wtyczkę.

- Nigdy nie próbuj czyścić wyrzutnika rękoma. Przed przystąpieniem do czyszczenia wyrzutnika wyłącz urządzenie i wyjmij wtyczkę z gniazdka. Nigdy nie przechodź przed pracującym urządzeniem. Nigdy nie kieruj wyrzutnika w stronę ludzi lub zwierząt.

- Podczas pracy uttrzymuj stabilną postawę, by nie stracić równowagi i trzymaj pewnie za uchwyty.

- Sprawdzaj urządzenie przed każdym użyciem. Napraw ewentualne usterki i uszkodzenia przed użyciem urządzenia.

- W razie uszkodzenia kabla lub przedt użacza natychmiast wyciągnij go z gniazdka. Jeśli kabel jest uszkodzony, należy zlecić wymianę w autoryzowanym serwisie lub uprawnionej osobie. Pozwala to uniknąć zagrożenia. Przestrzegaj niniejszych wskazówek podczas smarowania urządzenia i wymiany części.

- Zachowaj szczególną czujność w przypadku gumowych płytek wirnika, które w razie uszkodzenia mogą prowadzić do większego obciążenia i niższej wydajności odśnieżarki.

- Przed przystąpieniem do regulacji, wymiany części, czyszczenia i konserwacji wyłącz urządzenie, wyciągnij kabel i poczekaj, aż wszystkie ruchome części zatrzymają się.

- Przeprowadź kontrolę działania przed pierwszym użyciem oraz po każdej naprawie i/lub wymianie części.

- Wyłącz urządzenie przed transportem/przeniesieniem, wyciągnij kabel i poczekaj, aż wszystkie ruchome części zatrzymają się.

- Podczas pracy z urządzeniem postępuj zgodnie z obowiązującymi przepisami i zasadami. Zwracaj uwagę na otoczenie i staraj się nie zakłócać spokoju.

- Trzymaj dłonie, stopy i inne części ciała z dala od ruchomych części i wyrzutnika pracującego urządzenia.

- Jeżeli urządzenie było narażone na uderzenia i wstrząsy, sprawdź je pod kątem pęknięć i innych uszkodzeń.

• Zachowuj ostrożność, idąc do tyłu lub ciągnąc urządzenie w swoim kierunku.

- Jeżeli urządzenie wydaje dziwne dźwięki lub pracuje w nietypowy sposób, wyłącz je, odłącz kabel i skontaktuj się z dystrybutorem.

- Ostrzeż osoby znajdujące się w pobliżu miejsca pracy, aby zminimalizować ryzyko obrażeń ciała.

- Urządzenie przeznaczone jest wyłącznie do odśnieżania.

- Przed przystąpieniem do transportu i/lub przechowywania wyłącz urządzenie i wyjmij wtyczkę z gniazdka.

- Nie narażaj kabla ani wtyczki na działanie wody.

- Używaj wyłącznie przedłużaczy zatwierdzonych do użytku na zewnątrz pomieszczeń (nie dotyczy urządzeń akumulatorowych).

- Zawsze trzymaj ręce w bezpiecznej odległości od obracających się części. Przed przystąpieniem do czyszczenia wyrzutnika wyłącz urządzenie, wyjmij kabel z gniazdka i poczekaj, aż wszystkie ruchome części się zatrzymają.

- Noś odpowiednią odzież. Nie noś luźnych ubrań ani bizuterii. Mogą utknąć w ruchomych częściach narzędzia. Do prac na zewnątrz pomieszczeń zalecane jest używanie rękawic gumowych i obuwia antypoślizgowego. Jeśli masz dłuższe włosy, używaj siatki ochronnej.

- Upewnij się, czy osoby postronne przebywają w bezpiecznej odległości od miejsca pracy. Osoby postronne powinny używać okularów ochronnych i przebywać w bezpiecznej odległości od miejsca pracy. Nie pozwalaj osobom postronnym dotykać urządzenia lub przedłużacza.

- Używaj odpowiedniego narzędzia. Nie używaj małego narzędzia ani akcesoriów do prac wymagających mocniejszego narzędzia. Nie używaj urządzenia do innych celów niż te, do których jest przeznaczone.

- Nie przeciążaj urządzenia. Urządzenie działa lepiej i bezpieczniej przy obciążeniu, które jest dla niego przewidziane.

- Używaj okularów ochronnych. Zwykłe okulary posiadają soczewki odporne tylko na wstrząsy. Takie okulary nie są okularami ochronnymi.

- Trzymaj dłonie, twarz i stopy z daleka od ruchomych części urządzenia. Nie dotykaj i nie próbuj zatrzymywać ruchomych części urządzenia. Nie używaj urządzenia bez zamontowanych mechanizmów zabezpieczających.

Symbole

Na tabliczce znamionowej urządzenia użyto poniższych symboli. Sygnalizują one ważne informacje o produkcie lub instrukcje dotyczące obsługi.

Podwójna izolacja dodatkowej ochrony.

Spełnione odpowiednie standardy bezpieczeństwa.

Przeczytaj instrukcję obsługi.

Na urządzeniu umieszczono poniższe symbole ostrzegawcze w celu przypomnienia o koniecznych środkach bezpieczeństwa podczas pracy.

Osoby postronne, a zwłaszcza dzieci i zwierzęta domowe, powinny znajdować się w bezpiecznej odległości od miejsca pracy.

Utrzymuj bezpieczną odległość od obszaru wyrzutu – ryzyko obrażeń.

Zużyty produkt powinien zostać zutylizowany zgodnie z obowiązującymi zasadami.

Trzymaj ręce i inne części ciała w bezpiecznej odległości od ruchomych części narzędzia – ryzyko obrażeń.

DANE TECHNICZNE

Napięcie znamionowe 230 V \~ 50 Hz

Moc

1600

W

Wydajność Maks. 200 m²/h

Prędkość obrotowa

2100 obr./min

Głębokość robocza

23 cm

Szerokość robocza 40 cm

Maks. odległość odrzucania śniegu

Około 5 m

Poziom ciśnienia akustycznego, LpA 86 dB(A), K=3 dB

Poziom mocy akustycznej, LwA 95 dB(A), K=3 dB

Gwarantowany poziom

98 dB(A), K= 3 dB

akustycznej, LwA

Poziom drgań 4 m/s2, K= 1,5 m/s2

Zawsze używaj środków ochrony słuchu!

Deklarowana wartość drgań, która została zmierzona zgodnie ze standardową metodą testową, może zostać wykorzystana do porównania różnych narzędzi ze sobą oraz w celu dokonania wstępnej oceny narażenia się na działanie drgań.

OSTRZEŻENIE! Rzeczywisty poziom drgań podczas korzystania z elektronarzędzia, w zależności od sposobu posługiwania się nim, może różnić się od podanej wartości całkowitej. Dlatego należy zidentyfikować te środki zabezpieczające, które w oparciu o ocenę narażenia na oddziaływanie szkodliwych czynników w warunkach rzeczywistych (przy wzięciu pod uwagę wszystkich części cyklu

roboczego, jak również czasu, w którym narzędzie jest wyłączone lub pracuje na biegu jałowym, poza czasem rozruchowym) wymagane są, aby chronić użytkownika.

Podane wartości są poziomami emisji i nie gwarantują bezpieczeństwa pracy. Mimo iż istnieje współzależność pomiędzy poziomem emisji i poziomem ekspozycji na hałas, nie może być ona stosowana do określenia, czy wymagane jest wprowadzenie dodatkowych środków ostrożności. Czynniki, które wpływają na rzeczywisty poziom ekspozycji na hałas obejmują charakterystykę pomieszczenia biurowego oraz inne źródła hałasu itd., czyli liczbę włączonych urządzeń i innych wykonywanych równocześnie czynności. Należy także zauważyć, że dopuszczalny poziom ekspozycji na hałas może różnić się w zależności od kraju. Niemniej jednak informacja ta pozwoli użytkownikowi maszyny na lepszą ocenę ryzyka i niebezpieczeństwa.

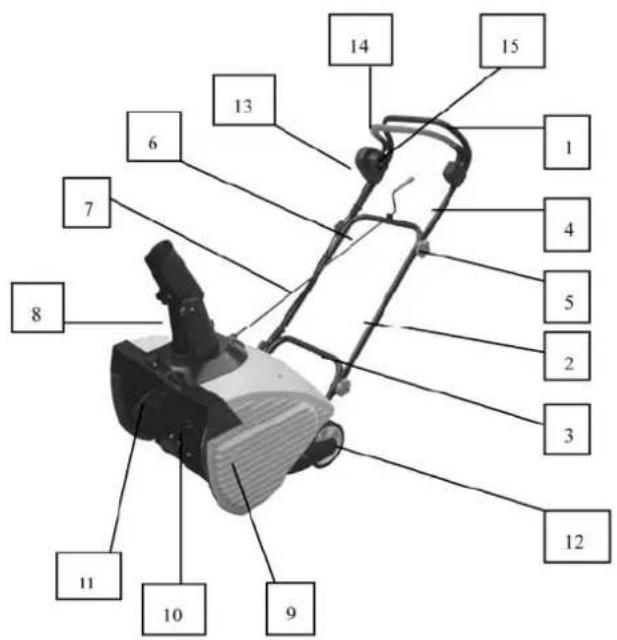

OPIS

1. Uchwyt

2. Środkowa część uchwytu

3. Dolna część uchwytu

4. Górna część uchwytu

5. Śruba mocująca

6. Korba wyrzutnika, część górna

7. Korba wyrzutnika, część dolna

8. Wyrzutnik

9. Ostona

10. Wirnik

11. Płytka gumowa

12. Koła

13. Pokrywa wyłącznika

14. Dźwignia bezpieczeństwa

15. Przełącznik

OBSŁUGA

Zanim zaczniesz

• Wypakuj urządzenie i wszystkie części.
- Sprawdź, czy żadne części nie są uszkodzone. Skontaktuj się ze sprzedawcą, jeśli dostrzeżesz brak lub uszkodzenie części.

W oddzielnej torbie znajdują się następujące części:

Opaska zaciskowa kabla 3 szt.

Korba wyrzutnika, część górna 1 szt.

Korba wyrzutnika, część dolna 1 szt.

UWAGA! Górna i dolna część korby wyrzutnika spakowane są razem. Przed użyciem złóż urządzenie zgodnie z instrukcjami.

Montaż górnej, środkowej i dolnej części uchwytu

1. Odkręć 4 śruby z podkładkami i nakrętkami mocującymi górną część uchwytu do dolnej.

2. Dopasuj otwory montażowe środkowej części uchwytu do otworów w części dolnej. Wprowadź śruby z podkładkami przez otwory z każdej strony i zablokuj nakrętkami. Wprowadź śruby od wewnętrznej strony uchwytu, aby nakrętki znalazły się po stronie zewnętrznej. UWAGA! Nie dokręcaj zbyt mocno.

3. Zamontuj górną część uchwytu na części środkowej w sposób przedstawiony w kroku 2, używając śrub, podkładek i nakrętek.

1. Wprowadź wypustki wyrzutnika we właściwe rowki na obudowie.
2. Dociśnij dolną część wyrzutnika.

1. Dopasuj otwór w wyrzutniku do otworu w obudowie. Włóż śrubę i dokręć śrubokrętem.

Montaż korby wyrzutnika

1. Wyjmij z torby z elementami składowymi górną i dolną część korby wyrzutnika.
2. Odkręć śrubę i nakrętkę z górnej części.
3. Dopasuj otwory do siebie i wprowadź górną część do części dolnej. Włóż śrubę i założ nakrętkę. Dokręć za pomocą śrubokręta i klucza.

1. Zdejmij śrubę, podkładkę i nakrętkę ze złączki. Wprowadź śrubę przez otwór w wyrzutniku. Dokręć za pomocą śrubokręta i klucza.

1. Zdejmij podkładkę i nakrętkę ze śruby oczkowej z gumowym przepustem, znajdującej się na górnej części korby wyrzutnika. Umieść korbę w taki sposób, aby śruba oczkowa znalazła się w otworze w środkowej części uchwytu. Zablokuj podkładką i nakrętką.

Sprawdź, czy napięcie sieciowe odpowiada napięciu na tabliczce znamionowej. Przed podłączeniem kabla sprawdź, czy wszystkie połączenia śrubowe są właściwie zamontowane i dokręcone oraz czy gumowe płytki wirnika zwrócone są we właściwą stronę.

Przełącznik

1. Naciśnij przełącznik z boku.
2. Dociśnij oburącz dźwignię jazdy do uchwytu, aby uruchomić urządzenie.
3. Urządzenie nie włączy się, jeżeli ruchy wykonane zostaną w odwrotnej kolejności.

Przemieszczanie i odśnieżanie

• Skręcaj urządzeniem poprzez nieznaczne pochylanie go tak, by koła z jednej strony pełniły funkcję punktów obrotowych.
  • Unikaj przeciążenia kabla.
  • Nie przeciążaj urządzenia.
  • Pracuj płynnie, w równym tempie.
• Nie narażaj silnika na dodatkowe obciążenia – ryzyko uszkodzenia mienia.
  • Zawsze pracuj ostrożnie.

Zmiana kierunku wyrzutu

Kierunek wyrzutu można regulować o 180° za pomocą korby wyrzutnika.

Jeżeli używasz przedłużacza, powierzchnia jego przekroju powinna być wystarczająca do zasilania danego urządzenia. Używaj wyłącznie przedłużaczy zatwierdzonych do użytku na zewnątrz pomieszczeń. Zbyt cienki przedłużacz może doprowadzić do obniżenia mocy urządzenia.

KONSERWACJA

• Konserwacji i napraw może dokonywać jedynie wykwalifikowany personel dysponujący odpowiednimi narzędziami i wiedzą z zakresu mechaniki.
• Regularnie sprawdzaj, czy śruby zrywalne i połączenia śrubowe są nienaruszone i właściwie dokręcone.

Wymiana gumowych płytek wirnika

Gumowe płytki ulegają zużyciu i należy je wymieniać zgodnie z poniższą instrukcją. Nowe płytki należy zamontować, kireując chropowatą stronę do wewnątrz, a gładką na zewnątrz. Przed przystąpieniem do regulacji, wymiany części, czyszczenia i konserwacji wyłącz urządzenie, wyciągnij kabel i poczekaj, aż wszystkie ruchome części zatrzymają się. Przestrzegaj poniższych wskazówek podczas wymiany gumowych płytek.

1. Odkręć śruby mocujące płytki.
2. Zamontuj nową płytkę gumową, kireując chropowatą stronę do wewnąrz, a gładką na zewnątrz.
3. Włóż i dokręć śruby. Zamontuj drugą płytkę w ten sam sposób.

• Odczekaj, aż urządzenie ostygnie i oczyść je przed przystąpieniem do transportu i/lub przechowywania. Na czas transportu zabezpiecz urządzenie.
• Wyciągnij kabel z gniazdka. Sprawdź dokładnie przedłużacz pod kątem ewentualnych uszkodzeń i/lub zużycia. Wymień go, jeżeli jest zużyty lub uszkodzony.
• Skontroluj urządzenie pod kątem uszkodzonych, poluzowanych, zużytych lub brakujących części. Skontroluj wszystkie złącza i połączenia i w razie potrzeby dokręć je.
• Urządzenie należy przechowywać w miejscu suchym i niedostępnym dla dzieci. Zakryj urządzenie brezentem lub podobnym materiałem.

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem: 801 600 500. Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska www.jula.pl

Dbaj o środowisko!

Nie wyrzucaj zużytego produktu wraz z odpadami komunalnymi! Produkt zawiera elektryczne lub elektroniczne komponenty mogące być zagrożeniem dla środowiska. Produkt należy oddać do odpowiedniego punktu składowania lub przynieść go do jednego ze sklepów, gdzie przy zakupie nowego sprzętu bezpłatnie przyjmiemy stary, tego samego rodzaju i tej samej ilości.

SAFETY INSTRUCTIONS

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt bekrefter at konstruksjon og produksjon av dette produktet oświadcza, że budowa i sposób produkcji niniejszego produktu

Snowthrower / Snöslunga Snøfreser / Odśnieżarka elektryczna

DB5010

230-240V, 50Hz, 1600W, Class II, IPX4

Item number / Artikelnummer / Artikkelnummer / Numer artykułu

721-111

conforms to the following directives and standards / överensstämmer med följande direktiv och standarder: er i samsvar med fölgende direktiver og standarder / są zgodne z następującymi dyrektywami i normami:

Machinery Directive 2006/42/EC EN 60335-1:2002+A11+A1+A12+A2+A13 EN 60335-1:2002/FprAF:2009, ISO/DIS 8437:2008, EN 62233:2008

Electromagnetic Compatibility 2004/108/EC EN 55014-1:2006+A1+A2, EN 55014-2:1997+A1+A2 EN 61000-3-2:2006+A1+A2, EN 61000-3-3:2008
