BRUKSANVISNING 721-111 Meec Tools

Bruksanvisning för elektrisk snöslunga

Arbetsområde 4
Elsäkerhet 4
Personlig säkerhet 4
Användning och skötsel av elverktyg.... 4
Service 5
Viktiga säkerhetsanvisningar för snöslunga 5
Symboler 6

TEKNISKA DATA 7

BESKRIVNING 7

HANDHAVANDE 8

Innan du börjar....8
Montering av övre, mittre och nedre handtagsstycke 8
Montering av utkastenhet 8
Montering av vev för utkastenhet....9
Användning 9
Strömbrytare 9
Förflyttning och snöslungning 10
Ändring av utkastriktning 10
Förlängningssladd....10

UNDERHÄLL 10

Byte av gummiplattor 10
Förvaring....11

NORSK 12

SIKKERHETSANVISNINGER....12

GENERELLE SIKKERHETSANVISNINGER....12

Läs bruksanvisningen noggrant innan användning!

VIKTIGT! Läs dessa anvisningar noga före montering och användning. Felaktig användning kan medföra allvarlig personskada. Spara dessa anvisningar för framtida behov.

ALLMÄNNA SÄKERHETSANVISNINGAR

VARNING! Läs alla anvisningar noga före användning. Om inte alla anvisningar nedan följs, finns risk för elolycksfall, brand och/eller allvarlig personskada. Termen elverktyg i varningarna nedan avser ditt nätslutna (sladdförsedda) eller batteridrivna (sladdlösa) elverktyg.

Arbetsområde

• Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador.
• Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elverktyg genererar gnistor, som kan antända damm eller ångor.
• Håll barn och kringstående personer på säkert avständ när elverktyg används. Om du blir distraherad kan du tappa kontrollen över utrustningen.

Elsäkerhet

• Elverktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adapter tillsammans med jordade elverktyg. Icke modifierade stickproppar och passande nätuttag minskar risken för elolycksfall.
• Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om din kropp jordas.
• Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.
• Akta sladden. Använd aldrig sladden för att bära eller dra elverktyget och dra inte i sladden för att dra ut stickproppen. Skydda sladden från värme, olja, skarpa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elolycksfall.
• Om verktyget används utomhus ska du endast använda förlängningssladd som är godkänd för utomhusbruk. Sladd avsedd för utomhusbruk minskar risken för elolycksfall.

Personlig säkerhet

• Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.
• Använd skyddsutrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter elverktygets typ och användning, minskar risken för personskada.
• Undvik oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan du sätter i sladden. Olycksrisken är stor om du bär elverktyget med fingret på strömbrytaren eller ansluter ström till verktyg vars strömbrytare är i tillslaget läge.
• Avlägsna ställnycklar och liknande innan du startar elverktyget. Nyckel eller liknande som sitter kvar på en roterande del på elverktyg kan orsaka personskada.
• Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. På så sätt har du bättre kontroll över elverktyget i oväntade situationer.
• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar.
• Om det finns utrustning för dammutsug och -uppsamling ska denna anslutas och användas korrekt. Sådana anordningar kan minska risken för problem som orsakas av damm.

Användning och skötsel av elverktyg

• Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Verktyget fungerar bättre och säkrare med den belastning det är avsett för.

• Använd inte verktyget om det inte går att slå av och på det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.

• Dra ut sladden innan justeringar görs, tillbehör byts ut eller elverktyg ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.

• Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda det. Elverktyg är farliga om de används av oerfarna personer.
• Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.
• Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar mindre ofta och är lättare att kontrollera.
• Använd elverktyg, tillbehör, bits etc. i enlighet med dessa anvisningar, med beaktande av rådande arbetsförhållanden och den uppgift som ska utföras. Det kan vara farligt att använda elverktyg för andra ändamål än de är avsedda för.

Service

Elverktyget får endast servas av kvalificerad servicepersonal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.

Viktiga säkerhetsanvisningar för snöslunga

• Läs alla anvisningar och säkerhetsanvisningar och bekanta dig med apparatens reglage och användning.
  • Använd aldrig apparaten när du är trött eller påverkad av droger, alkohol eller läkemedel.
  • Använd aldrig apparaten om skydd eller käpor är demonterade eller skadade.
• Kontrollera före varje användning att alla delar är korrekt monterade.
• Inspektera noga det område där apparaten ska användas och ta bort föremål som ligger i vägen, som sten, spik, vajer eller snöre, som kan komma att fastna i eller slungas ut av apparaten.
• Låt inte barn, kringstående personer eller husdjur vistas i arbetsområdet.

- Använd inte apparaten i fuktiga eller våta utrymmen. Utsätt inte apparaten för regn. Arbetsområdet ska hållas väl upplyst.

• Arbetsområdet ska hållas rent. Belamrade utrymmen ökar risken för skador.

- Undvik elolycksfall. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp.

- När apparaten inte används ska den förvaras torrt och oåtkomligt för barn.

- Använd apparaten endast i enlighet med dessa anvisningar. Annan användning medför risk för allvarlig personskada och/eller egendomsskada.

- Var uppmärksam på omgivningen när apparaten används. Utkastade föremål kan orsaka personskada och/eller egendomsskada.

- Stäng av apparaten och dra ut sladden när apparaten inte används samt före rengöring, underhåll, reparation eller kontroll. Stäng omedelbart av apparaten och dra ut sladden vid eventuell risksituation. Dra omedelbart ut sladden om nätsladden eller förlängningssladden skadas.

- Bär aldrig apparaten i sladden. Dra aldrig i sladden för att dra ut stickproppen.

- Försök aldrig rensa utkastet med händerna. Stäng av apparaten och dra ut sladden innan utkastet rensas. Gå aldrig framför apparaten när den är igång. Rikta aldrig utkastet mot människor eller djur.

- Ha hela tiden säkert fotfäste och god balans och håll stadigt i handtagen.

- Kontrollera apparaten före varje användning. Reparera eventuella fel och skador innan apparaten används.

- Dra omedelbart ut sladden om nätsladden eller förlängningssladden skadas. Om sladden är skadad ska den bytas ut av behörig servicerepresentant eller annan kvalificerad person, för att undvika fara. Följ dessa anvisningar vid smörjning och vid byte av delar.

- Var särskilt uppmärksam i fråga om gummiplattorna, vilka kan orsaka ökad belastning och sämre funktion om de skadas.

- Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt före justering, byte av delar, rengöring eller underhållsarbete.

- Utför funktionskontroll före första användning samt efter reparation och/eller byte av delar.

- Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt före transport och/eller förflyttning.

• Följ gällande lagar och regler vid användning. Ta hänsyn och undvik att störa omgivningen.

- Håll händer, fötter och andra kroppsdelar borta från rörliga delar och från utkastet när apparaten är igång.

• Inspektera apparaten med avseende på sprickor och andra skador om den utsatts för slag eller stötar.
• Var mycket försiktig när du går bakåt eller drar apparaten mot dig.
• Stäng av apparaten, dra ut sladden och kontakta återförsäljaren om den uppträder eller låter onormalt.
• Gör omkringstående personer uppmärksamma på apparaten, för att minimera risken för personskada
• Fär endast användas för snöröjning.
• Stäng av apparaten och dra ut sladden före transport och/eller förvaring.
• Utsätt inte sladden eller stickproppen för vatten.
• Använd endast förlängningssladd som är godkänd för utomhusbruk (gäller inte batteridriven apparat).
• Håll alltid händerna på säkert avständ från roterande delar. Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt innan du rensar utkastet.
• Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. De kan fastna i rörliga delar. Gummihandskar och halkfria skor rekommenderas för arbete utomhus. Använd härskydd om du har långt hår.
• Håll kringstående personer på behörigt avständ från arbetsområdet. Kringstående personer ska använda skyddsglasögon och hållas på behörigt avständ från arbetsområdet. Låt inte kringstående personer röra vid apparaten eller förlängningssladden.
• Använd rätt verktyg. Tvinga inte små verktyg eller tillbehör att utföra arbeten som kräver ett kraftigt verktyg. Använd inte apparaten för ändamål den inte är avsedd för.
• Tvinga inte apparaten. Apparaten fungerar bättre och säkrare med den belastning den är avsedd för.
  • Använd skyddsglasögon. Vanliga glasögon har endast stöttåliga linser. De är inte skyddsglasögon.
• Håll händer, ansikte och fötter borta från rörliga delar. Rör inte vid och försök inte stoppa rörliga delar. Använd inte apparaten om inte alla skyddsanordningar är på plats.

Symboler

Nedanstående symboler används på apparatens typskylt. De markerar viktig information om produkten eller anvisningar för hur den används.

Dubbel isolering för extra skydd.

Uppfyller relevanta säkerhetsstandarder.

Läs bruksanvisningen.

Nedanstående varningssymboler finns på apparaten för att påminna om nödvändiga säkerhetsåtgärder vid användning.

Håll andra personer, i synnerhet barn, och husdjur på säkert avständ från arbetsområdet.

Håll behörigt avständ från utkastområdet – risk för personskada.

Uttjänt produkt ska avfallshanteras i enlighet med gällande regler.

Håll händer och andra kroppsdelar borta från verktygets rörliga delar – risk för personskada.

TEKNISKA DATA

Märkspänning 230 V ~ 50 Hz
Effekt	1600	W
Kapacitet Max 200 m2/h
Varvtal	2100	v/min
Arbetsdjup	23	cm
Arbetsbredd	40	cm
Max kastlängd Ca 5 m
Ljudeffektnivå, LpA 86 dB(A), K= 3 dB
Uppmätt ljudeffektsnivå, LwA 95 dB(A), K= 3 dB
Garanterad ljudeffektsnivå, LwA 98 dB(A), K= 3 dB
Vibrationsnivå 4 m/s2, K= 1,5 m/s2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

De angivna värdena är uppmätta faktiska ljudnivåer, som inte nödvändigtvis är säkra att arbeta i. Det finns visserligen ett samband mellan uppmätt ljudnivå och bullerexponering, men detta kan inte användas för att med säkerhet fastställa om ytterligare försiktighetsåtgärder krävs. Flera andra faktorer påverkar bullerexponeringen i varje enskilt fall, till exempel arbetslokalens akustik och eventuella andra bullerkällor, som ytterligare maskiner eller processer, i lokalen. De tillåtna bullergränsvärdena kan dessutom variera mellan olika länder. Genom att beakta informationen ovan kan användaren lättare bedöma situationen och de risker den medför.

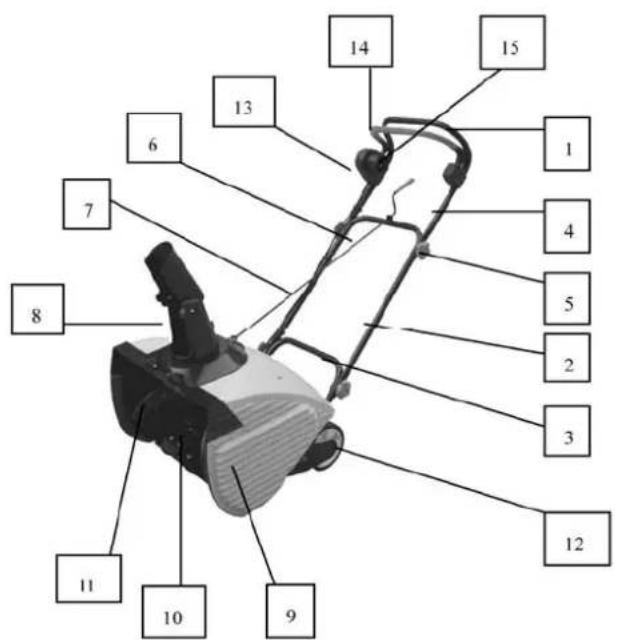

BESKRIVNING

1. Handtag
2. Mittre handtagsstycke
3. Nedre handtagsstycke
4. Övre handtagsstycke
5. Fästskruv
6. Vev för utkastenhet, övre del
7. Vev för utkastenhet, nedre del
8. Utkastenhet
9. Käpa
10. Rotor
11. Gummiplatta
12. Hjul
13. Strömbrytarkåpa
14. Säkerhetshandtag
15. Strömbrytare

HANDHAVANDE

Innan du börjar

• Ta ut apparaten och alla delar ut förpackningen.
- Kontrollera alla delar med avseende på skador. Kontakta återförsäljaren om delar saknas eller är skadade.

Nedanstående delar medföljer i separat påse

Kabelklämma

3

st.

Vev för utkastenhet, övre del 1 st.

Vev för utkastenhet, nedre del 1 st.

OBS! Övre och nedre delen av veven för utkastenheten är förpackade tillsammans. Montera apparaten enligt anvisningarna före användning.

Montering av övre, mittre och nedre handtagsstycke

1. Lossa de 4 skruvarna med brickor och muttrar som håller fast det övre handtagsstycket vid det nedre.
2. Passa in skruvhålen i det mittre handtagsstycket mot hålen i det nedre handtagsstycket. För in skruvar med brickor genom hålen på vardera sidan och lås med muttrarna. För in skruvarna från handtagets insida, så att muttrarna hamnar på utsidan. OBS! Dra inte åt muttrarna för hårt.
3. Montera det övre handtagsstycket på det mittre på samma sätt som i steg 2, med skruvar, brickor och muttrar.

1. För in utkastenhetens åsar i motsvarande spår i kåpan.
2. Tryck ned den nedre delen av utkastenheten.

1. Passa in hålet i utkastenheten mot hålet i kåpan. Sätt i skruven och dra åt med skruvmejsel.

Montering av vev för utkastenhet

1. Ta fram övre och nedre delen av veven för utkastenhet ur påsen med delar.
2. Lossa skruven och muttern på den övre delen.
3. Passa in skruvhålen mot varandra och för in den övre delen i den nedre. Sätt i en skruv och skruva på en mutter. Dra åt med skruvmejsel och skruvnyckel.

1. Lossa skruven, brickan och muttern på kopplingsstycket. För in skruven genom hålen på utkastenheten. Dra åt med skruvmejsel och skruvnyckel.

1. Ta bort brickan och muttern från ögleskruven med gummigenomföring på den övre delen av veven för utkastenhet. Placera veven så att ögleskruven hamnar i hålet på det mittre handtagsstycket. Lås med bricka och mutter.

Kontrollera att nätspänningen motsvarar märkspänningen på typskylten. Kontrollera innan sladden sätts i att alla skruvförband är korrekt monterade och åtdragna och att gummiplattorna är vända åt rätt håll.

Strömbrytare

1. Tryck på strömbrytaren på sidan.
2. Tryck körhandtaget mot handtaget med båda händerna för att starta apparaten.
3. Apparaten startar inte om handgreppen utförs i motsatt ordning.

Förflyttning och snöslungning

• Sväng apparaten genom att luta den något, så att hjulen på ena sidan fungerar som pivotpunkt.
• Undvik att belasta sladden.
  • Tvinga inte apparaten.
• Arbeta mjukt och med jämnt tempo.
• Utsätt aldrig motorn för någon annan belastning – risk för egendomsskada.
• Arbeta alltid försiktigt.

Ändring av utkastriktning

Utkastriktningen kan justeras 180° med hjälp av veven för utkastenheten.

Om förlängningssladd används måste dess ledartvärsnittsarea vara tillräcklig för apparatens strömförsörjning. Använd endast förlängningssladd som är godkänd för utomhusbruk. För klen förlängningssladd kan göra att apparaten inte arbetar med full effekt.

UNDERHÅLL

• Underhåll och reparation får endast utföras av kvalificerad personal som har rätt verktyg och mekaniska kunskaper.
• Kontrollera regelbundet att brytskruvar och skruvförband är intakta och korrekt åtdragna.

Gummiplattor är slitdelar, som byts enligt anvisningarna nedan. De nya gummiplattorna ska placeras med den grova sidan inåt och den släta utåt. Stäng av apparaten, dra ut sladden och vänta tills alla rörliga delar har stannat helt före justering, byte av delar, rengöring eller underhållsarbete. Följ anvisningarna nedan för att byta gummiplattor.

1. Lossa skruvarna som håller gummiplattorna.
2. Montera en ny gummiplatta med den grova sidan inåt och den släta utåt.
3. Sätt i och dra åt skruvarna. Montera den andra gummiplattan på samma sätt.

• Låt apparaten svalna och rengör den före transport och/eller förvaring. Säkra maskinen under transport.
• Dra ut sladden. Kontrollera förlängningssladden noga med avseende på skador och/eller slitage. Byt ut den om den är sliten eller skadad.
• Kontrollera apparaten med avseende på skadade, lösa, slitna eller saknade delar. Kontrollera alla anslutningar och förband och dra åt, om så behövs.
• Förvara apparaten torrt och oåtkomligt för barn. Täck apparaten med presenning eller liknande.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats t.ex. kommunens återvinningsstation.

SIKKERHETSANVISNINGER

Les bruksanvisningen.

Measured sound power level on an equipment representative for this type: Uppmätt ljudeffektnivå på en utrustning som är representativ för denna typ: Målt lydeffektnivå for utstyr som er representativt for vedkommende type: zmierzony poziom mocy akustycznej urządzenia reprezentatywnego dla danego typu:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmåter for samsvarsvurdering iht. 2000/14/EC: Procedura oceny zgodności na podstawie dyrektywy 2000/14/WE:
95 dB(A)	98 dB(A)	Annex V / Bilaga V Vedlegg V / Załącznik V
