BRUKSANVISNING 721-111 Meec Tools

Bruksanvisning for elektrisk snøfreser

Arbeidsområde....12
El-sikkerhet 12
Personlig sikkerhet.... 12
Bruk og vedlikehold av el-verktøy 12
Service 13
Viktige sikkerhetsanvisninger for snøfreser 13
Symboler....14

TEKNISKE DATA 15

BESKRIVELSE 15

BRUK....16

Før du starter 16
Montering av øvre, midtre og nedre håndtaksstykke.... 16
Montering av utkastenhet 16
Montering av sveiv for utkastenhet 17
Bruk....17
Strømbryter 17
Forflytning og snørydding 18
Endre utkastretning.... 18
Skjøteledning 18

VEDLIKEHOLD 18

Bytte av gummiplater 18
Oppbevaring 19

POLSKI 20

ZASADY BEZPIECZEŃSTWA 20

OGÓLNE INSTRUKCJE BEZPIECZEŃSTWA 20

Montering av utkastenhet

Byte av gummiplattor

VIKTIG! Les disse anvisningene nøye før montering og bruk. Feil bruk kan medføre alvorlige personskader. Ta vare på disse anvisningene for fremtidig bruk.

GENERELLE SIKKERHETSANVISNINGER

ADVARSEL! Les alle anvisninger grundig før bruk. Manglende overholdelse av anvisningene nedenfor kan medføre el-ulykker, brann og/eller alvorlig personskade. Begrepet el-verktøy i advarslene nedenfor gjelder for ditt strømtilkoblede (ledningsutstyrte) eller batteridrevne (ledningsløse) el-verktøy.

Arbeidsområde

• Arbeidsområdet skal holdes rent og godt opplyst. Uoversiktlige og mørke rom øker faren for skader.
• Ikke bruk maskinen i eksplosive miljøer, for eksempel i nærheten av brannfarlig væske, gass eller støv. El-verktøy skaper gnister som kan antenne støv eller damp.
• Hold barn og andre personer på trygg avstand når el-verktøy er i bruk. Hvis du blir distrahert, kan du miste kontrollen over utstyret.

El-sikkerhet

• El-verktøyets støpsel må passe til stikkontakten. Ikke foreta endringer av noe slag på støpselet. Ikke bruk adapter sammen med jordet el-verktøy. Ikke-modifiserte støpsler og egnede stikkontakter reduserer risikoen for el-ulykker.
• Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Risikoen for el-ulykker øker hvis kroppen din jordes.
• Ikke utsett el-verktøy for regn eller fukt. Hvis det kommer vann inn i et el-verktøy, øker faren for el-ulykker.
• Vær forsiktig med ledningen. Ikke bruk ledningen til å bære eller dra el-verktøyet, og unngå å trekke i ledningen for å dra ut støpselet. Beskytt ledningen mot varme, olje, skarpe kanter og bevegelige deler. Skadde eller ødelagte ledninger øker faren for el-ulykker.
• Hvis verktøyet brukes utendørs, skal du bare bruke skjøteledninger som er godkjent for utendørs bruk. Ledning beregnet for utendørs bruk reduserer faren for el-ulykker.

Personlig sikkerhet

• Vær oppmerksom. Vær alltid forsiktig, og bruk sunn fornuft når du arbeider med el-verktøy. Ikke bruk el-verktøy hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol. Ett øyeblikks manglende oppmerksomhet når du bruker el-verktøy, kan føre til alvorlig personskade.
• Bruk verneutstyr. Bruk alltid vernebriller. Sikkerhetsutstyr som støvfiltermaske, sklisikre vernesko, hjelm og hørselvern, avhengig av el-verktøyets type og bruksområde, reduserer faren for personskade.
• Unngå utilsiktet start. Kontroller at strømbryteren står i avslått posisjon, før du setter i støpselet. Ulykkesfaren er stor hvis du bærer el-verktøyet med fingeren på strømbryteren eller kobler verktøyet til strøm när strømbryteren er slått på.
• Fjern skrunøkler og lignende før du starter el-verktøyet. Slike nøkler, eller annet utstyr/verktøy som sitter igjen på en roterende del på et el-verktøy, kan forårsake personskade.
• Ikke strekk deg for langt. Ha alltid godt fotfeste og god balanse. På den måten har du bedre kontroll over el-verktøyet hvis en uventet situasjon skulle oppstå.
• Bruk passende klær. Ikke bruk løstsittende klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Løstsittende klær og smykker og langt här kan sette seg fast i bevegelige deler.
• Hvis det finnes utstyr for støvsuging og -oppsamling, skal dette kobles til og benyttes på riktig måte. Slikt utstyr kan redusere faren for problemer forårsaket av støv.

Bruk og vedlikehold av el-verktøy

• Ikke overbelast el-verktøyet. Bruk riktig el-verktøy til det planlagte arbeidet. Verktøyet fungerer bedre og sikrere med den belastningen det er beregnet for.

• Ikke bruk verktøyet hvis det ikke går an å slå det av og på med strømbryteren. El-verktøy som ikke kan styres med strømbryteren, er farlige og må repareres.

• Trekk ut ledningen før du gjør justeringer, bytter tilbehør eller rydder vekk el-verktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for at el-verktøyet startes utilsiktet.

• El-verktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la barn eller personer som er ukjent med el-verktøyet, eller som ikke har lest disse anvisningene, bruke det. El-verktøyet er farlig hvis det brukes av uerfarne personer.
• Vedlikehold el-verktøyet. Kontroller at bevegelige deler er riktig justert og beveger seg fritt, at ingen deler er feil montert eller ødelagt, samt at det ikke foreligger andre forhold som kan påvirke funksjonen. Hvis el-verktøyet er skadet, må det repareres før det tas i bruk igjen. Mange ulykker forårsakes av dårlig vedlikeholdt el-verktøy.
• Hold skjæreverktøy skarpe og rene. Skjæreverktøy som vedlikeholdes riktig og har skarpe egger, låser seg sjeldnere og er lettere å kontrollere.
• Bruk el-verktøy, tilbehør, bits osv. i henhold til anvisningene, og ta hensyn til gjeldende arbeidsforhold og det arbeidet som skal utføres. Det kan være farlig å bruke el-verktøy til andre formål enn det det er beregnet for.

Service

Service på el-verktøy må bare utføres av kvalifisert servicepersonell som bruker originale reservedeler. Det sikrer at el-verktøyet alltid er i forsvarlig stand.

Viktige sikkerhetsanvisninger for snøfreser

- Les alle anvisninger og sikkerhetsanvisninger, og gjør deg kjent med produktets betjeningsenheter og bruk.

- Ikke bruk maskinen hvis du er trøtt eller påvirket av narkotika, legemidler eller alkohol.

- Ikke bruk maskinen hvis beskyttelsesanordninger eller deksler er demonterte eller skadet.

- Kontroller før hver gangs bruk at alle deler er riktig montert.

- Kontroller nøye det området der maskinen skal brukes, og fjern gjenstander som ligger i veien, som steiner, spikere, vaiere eller snorer som kan sette seg fast i eller slynges ut av maskinen.

- Ikke la barn, uvedkommende personer eller husdyr oppholde seg i arbeidsområdet.

- Ikke bruk maskinen på fuktige eller våte steder. Ikke utsett maskinen for regn. Arbeidsområdet skal være godt opplyst.

- Arbeidsområdet skal holdes rent. Rotete arbeidsområder øker faren for skader.

- Unngå el-ulykker. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap.

- Når maskinen ikke er i bruk, skal den oppbevares tørt og utilgjengelig for barn.

- Redskapet må kun brukes i henhold til disse anvisningene. Feil bruk medfører fare for alvorlig personskade og/eller materialskade.

- Vær oppmerksom på omgivelsene når maskinen er i bruk. Gjenstander som kastes ut av maskinen kan medføre person- og/eller materialskader.

- Slå av maskinen og trekk ut ledningen når maskinen ikke er i bruk, og før rengjøring, vedlikehold, reparasjon eller kontroll. Slå straks av maskinen og trekk ut ledningen hvis det oppstår farlige situasjoner. Hvis ledningen eller skjøteledningen skades, må den umiddelbart kobles fra stikkontakten.

• Bær aldri maskinen etter ledningen. Trekk aldri i ledningen når du skal trekke ut støpselet.

- Ikke forsøk å rense utkastet med hendene. Slå av maskinen og trekk ut ledningen før utkastet renses. Ikke gå foran maskinen mens den er i gang. Ikke rett utkastet mot mennesker eller dyr.

• Sørg for at du alltid har sikkert fotfeste og god balanse, og hold godt i håndtakene.

- Kontroller maskinen før hver bruk. Reparer eventuelle feil og skader før du tar maskinen i bruk.

- Hvis ledningen eller skjøteledningen skades, må den umiddelbart kobles fra stikkontakten. Hvis ledningen er skadet, må den byttes ut av en godkjent servicerepresentant eller en annen godkjent fagperson for å unngå fare. Følg disse anvisningene ved smøring og bytte av deler.

- Vær spesielt oppmerksom når det gjelder gummiplatene. Hvis disse blir skadet, kan det medføre økt belastning og redusert funksjon.

- Slå av maskinen, trekk ut ledningen og vent til alle bevegelige deler har stanset helt, før justering, bytte av deler, rengjøring eller vedlikeholdsarbeid.

• Foreta en funksjonskontroll før første gangs bruk og etter reparasjoner og/eller bytte av deler.

- Slå av maskinen, trekk ut ledningen og vent til alle bevegelige deler har stanset helt, før transport og/eller forflytning.

• Følg gjeldende lover og regler under bruk. Ta hensyn og unngå å forstyrre omgivelsene.

- Hold hender, føtter og andre kroppsdeler borte fra bevegelige deler og fra utkastet når maskinen er i bruk.

• Kontroller maskinen for sprekker og andre skader hvis den blir utsatt for slag eller støt.
• Vær særlig forsiktig når du går bakover eller trekker maskinen mot deg.
• Slå av maskinen, trekk ut ledningen og kontakt forhandleren hvis maskinen ikke virker som den skal eller avgir unormale lyder.
  • Gjør personer i nærheten oppmerksomme på maskinen for å redusere faren for personskader.
• Må kun brukes til snørydding.
• Slå av maskinen og trekk ut ledningen før transport og/eller oppbevaring.
• Ledningen og støpselet må ikke utsettes for vann.
• Bruk kun skjøteledninger som er godkjent for utendørs bruk (gjelder ikke batteridrevne maskiner).
• Hold alltid hendene på trygg avstand fra roterende deler. Slå av maskinen, trekk ut ledningen og vent til alle bevegelige deler har stanset helt, før du renser utkastet.
• Bruk passende klær. Ikke bruk løstsittende klær eller smykker. De kan sette seg fast i bevegelige deler. Bruk helst arbeidshansker og sklisikre sko ved arbeid utendørs. Bruk hårbeskyttelse hvis du har langt hår.
• Hold andre personer på trygg avstand fra arbeidsområdet. Personer i nærheten skal bruke vernebriller og oppholde seg på god avstand fra arbeidsområdet. Ikke la uvedkommende personer berøre maskinen eller skjøteledningen.
• Bruk riktig verktøy. Ikke tving mindre verktøy eller tilbehør til å utføre oppgaver som krever et kraftig verktøy. Ikke bruk maskinen til arbeid den ikke er beregnet på.
• Maskinen må ikke overbelastes. Maskinen fungerer bedre og sikrere med den belastningen den er beregnet for.
• Bruk vernebriller. Vanlige briller har bare støtsikre linser. De er ikke vernebriller.
• Hold hender, ansikt og føtter borte fra bevegelige deler. Ikke berør eller forsøk å stoppe bevegelige deler. Ikke bruk maskinen hvis ikke alle beskyttelsesanordninger er på plass.

Symboler

Symbolene nedenfor brukes på maskinens typeskilt. De gir viktig informasjon om maskinen eller anvisninger for hvordan den skal brukes.

Dobbel isolering for ekstra beskyttelse.

Oppfyller relevante sikkerhetsstandarder.

Varselsymbolene nedenfor er plassert på maskinen for å minne om nødvendige sikkerhetstiltak ved bruk.

Hold andre personer, særlig barn, og kjæledyr på trygg avstand fra arbeidsområdet.

Hold god avstand til utkastområdet – fare for personskade.

Brukte produkter skal avhendes i henhold til gjeldende regler.

Hold hender og andre kroppsdeler unna maskinens bevegelige deler – fare for personskade.

TEKNISKE DATA

Merkespenning 230 V ~ 50 Hz
Effekt	1600	W
Kapasitet Maks. 200 m2/t
Turtall	2100	o/min.
Arbeidsdybde	23	cm
Arbeidsbredde	40	cm
Maks. kastelengde ca. 5 m
Lydeffektnivå, LpA 86 dB(A), K= 3 dB
Målt lydeffektsnivå, LwA 95 dB(A), K= 3 dB
Garantert lydeffektsnivå, LwA 98 dB(A), K= 3 dB
Vibrasjonsnivå 4 m/s2, K= 1,5 m/s2

Bruk alltid hørselsvern!

Den angitte verdien for vibrasjon, som er målt i henhold til standardiserte testmetoder, kan brukes til å sammenlikne ulike verktøy med hverandre og til en preliminær vurdering av eksponering.

ADVARSEL! Det faktiske vibrasjonsnivået under bruk av el-verktøy kan skille seg fra den angitte totalverdien, avhengig av hvordan verktøyet brukes. Finn derfor ut hvilke sikkerhetstiltak som er nødvendig for å beskytte brukeren, på grunnlag av en vurdering av eksponering under reelle driftsforhold (som tar hensyn til alle delene av arbeidsprosessen, som tiden när verktøyet er avslått, og när det kjøres på tomgang, utover igangsettingstiden).

Oppgitte tall er utslippsnivåer og ikke nødvendigvis trygge arbeidsnivåer. Selv om det er en sammenheng mellom utslipp og eksponeringsnivå, kan ikke dette brukes for å avgjøre om det er nødvendig med ytterligere forebyggende tiltak. Faktorer som har innvirkning på faktisk eksponeringsnivå for de ansatte, inkluderer blant annet lokalenes utforming og andre støykilder, for eksempel antall maskiner og pågående prosesser. Tillatt eksponeringsnivå kan også variere fra land til land. Denne informasjonen vil imidlertid gjøre brukeren av maskinen bedre i stand til å vurdere eventuelle farer og risikoer.

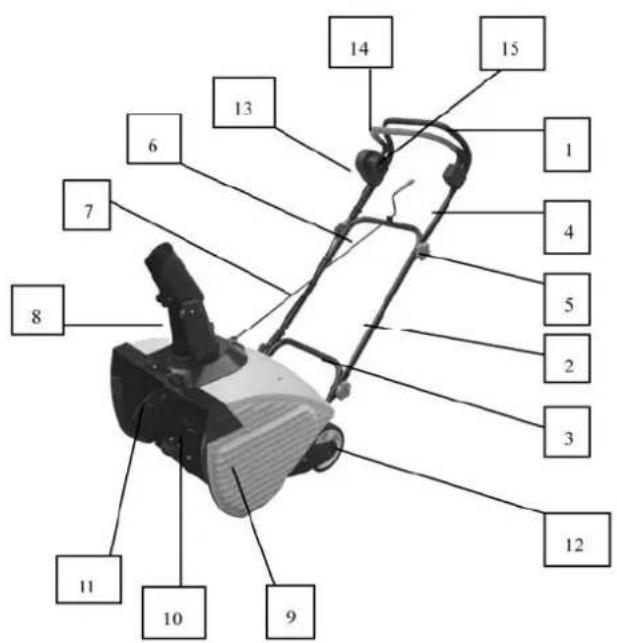

BESKRIVELSE

1. Håndtak
2. Midtre håndtaksstykke
3. Nedre håndtaksstykke
4. ∅vre håndtaksstykke
5. Festeskrue
6. Sveiv for utkastenhet, øvre del
7. Sveiv for utkastenhet, nedre del
8. Utkastenhet
9. Deksel
10. Rotor
11. Gummiplate
12. Hjul
13. Strømbryterdeksel
14. Sikkerhetshåndtak
15. Strømbryter

BRUK

Før du starter

- Ta maskinen og alle delene ut av emballasjen. - Kontroller alle delene for skader. Kontakt forhandleren hvis deler mangler eller er skadet.

Delene nedenfor følger med i en separat pose

Kabelklemme

3

stk.

Sveiv for utkastenhet, øvre del 1 stk.

Sveiv for utkastenhet, nedre del 1 stk.

OBS! Den øvre og nedre delen av sveiven for utkastenheten er pakket sammen. Monter maskinen i henhold til anvisningene før bruk.

Montering av øvre, midtre og nedre håndtaksstykke

1. Løsne de 4 skruene med skiver og muttere som fester det øvre håndtaksstykket til det nedre.
2. Tilpass skruehullene i det midtre håndtaksstykket mot hullene i det nedre håndtaksstykket. Før inn skruene med skiver gjennom hullene på hver side og lås med mutterne. Før inn skruene fra innsiden av håndtaket slik at mutterne havner på utsiden. OBS! Ikke skru mutterne for hardt til.
3. Monter det øvre håndtaksstykket på det midtre på samme måte som i trinn 2 med skruer, skiver og muttere.

Montering av utkastenhet

1. Før inn utkastenheten i sporene i dekselet.
2. Trykk ned den nedre delen av utkastenheten.

Montering av sveiv for utkastenhet

1. Ta ut den øvre og nedre delen av sveiven for utkastenheten fra posen med deler.
2. Løsne skruen og mutteren på den øvre delen.
3. Tilpass skruehullene mot hverandre og før inn den øvre delen i den nedre. Sett i en skrue og skru på en mutter. Skru til med skrutrekker og skrunøkkel.

1. Løsne skruen, skiven og mutteren på koblingsstykket. Før skruen inn gjennom hullene på utkastenheten. Skru til med skrutrekker og skrunøkkel.

1. Fjern skiven og mutteren fra øyeskruen med gummigjennomføring på den øvre delen av sveiven for utkastenheten. Plasser sveiven slik at øyeskruen havner i hullet på det midtre håndtakstykket. Lås med skive og mutter.

ontroller at nettspenningen tilsvarer merkespenningen på typeskiltet. Før ledningen kobles til, må du kontrollere at alle skrueforbindelser er riktig montert og skrudd til, og at gummiplatene vender riktig vei.

Strømbryter

1. Trykk på strømbryteren på siden.
2. Trykk kjørehåndtaket mot håndtaket med begge hendene for å starte maskinen.
3. Maskinen starter ikke hvis denne prosedyren utføres i motsatt rekkefølge.

• Sving maskinen ved å vippe den litt slik at hjulene på den ene siden fungerer som pivotpunkt.
• Unngå å belaste ledningen.
• Maskinen må ikke overbelastes.
• Arbeid mykt og med jevnt tempo.
• Ikke utsett motoren for annen type belastning – fare for materialskader.
• Arbeid alltid forsiktig.

Endre utkastretning

Utkastretningen kan justeres 180° med sveiven for utkastenheten.

Ved bruk av skjøteledning skal lederne ha et tverrsnittsareal som er tilstrekkelig for maskinens strømforsyning. Bruk kun skjøteledninger som er godkjent for utendørs bruk. Bruk av feil type skjøteledning kan føre til at maskinen ikke arbeider med full effekt.

VEDLIKEHOLD

• Vedlikehold og reparasjoner må kun utføres av kvalifisert personale som har riktig verktøy og mekaniske kunnskaper.
• Kontroller regelmessig at brytebolter og skrueforbindelser er intakte og riktig skrudd til.

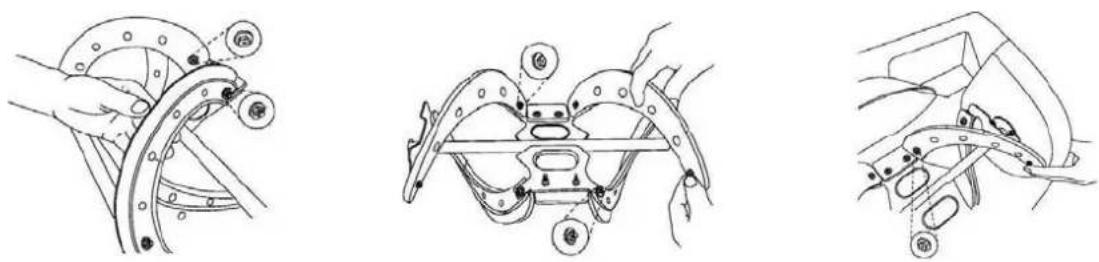

Bytte av gummiplater

Gummiplater er slitedeler og skal byttes i henhold til anvisningene nedenfor. De nye gummiplatene skal plasseres med den grove siden innover og den glatte utover. Slå av maskinen, trekk ut ledningen og vent til alle bevegelige deler har stanset helt, før justering, bytte av deler, rengjøring eller vedlikeholdsarbeid. Følg anvisningene nedenfor for å bytte gummiplater.

1. Løsne skruene som holder gummiplatene.
2. Monter en ny gummiplate med den grove siden innover og den glatte utover.
3. Sett inn og skru til skruene. Monter den andre gummiplaten på samme måte.

• La maskinen bli kald og rengjør den før transport og/eller oppbevaring. Maskinen må sikres under transport.
• Koble støpselet fra stikkontakten. Kontroller skjøteledningen nøye for skader og/eller slitasje. Bytt den ut hvis den er slitt eller skadet.
• Kontroller maskinen for skadde, løse, slitte eller manglende deler. Kontroller alle koblinger og forbindelser og skru dem til om nødvendig.
  • Oppbevar maskinen tørt og utilgjengelig for barn. Dekk til maskinen med presenning eller liknende.

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon: [phone]. Jula Norge AS, Solheimsveien 6-8, 1471 L∅RENSKOG www.jula.no

Verne om miljøet!

Må ikke kastes sammen med husholdningsavfallet! Dette produktet inneholder elektriske eller elektroniske komponenter som skal gjenvinnes. Lever produkt till gjenvinning på anvist sted, f.eks. kommunens miljøstasjon.

ZASADY BEZPIECZEŃSTWA
