BRUKSANVISNING 721-107 Meec Tools

Bruksanvisning för snöslunga

Underhåll och förvaring....9

Ändra aldrig motorn på något sätt 10

Piktogram....10

TEKNISKA DATA 12

BESKRIVNING 13

Montering....13

Handtag 13

Utkast....14

Uppställning.... 15

Brytskruvar....15

Rensverktyg 16

Däcktryck 16

Bränslerekommendationer.... 16

Bränslepåfyllning.... 16

Kontroll av kilremmar 23

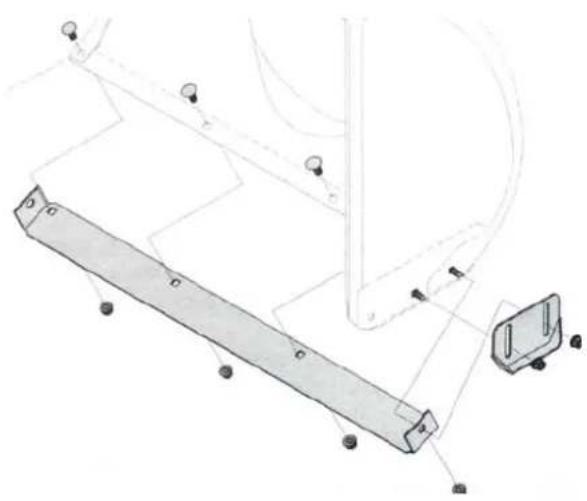

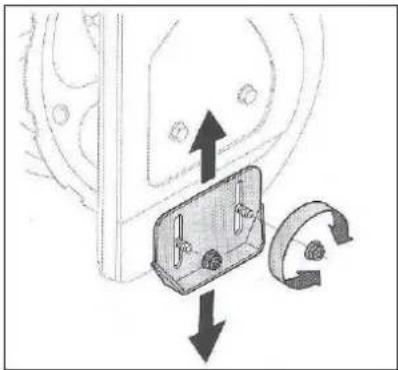

Skrapplåt och medar.... 23

Byte av medar....24

Demontering av skrapplåt.... 24

Förvaring 24

Motorkonservering 24

Smörjning 24

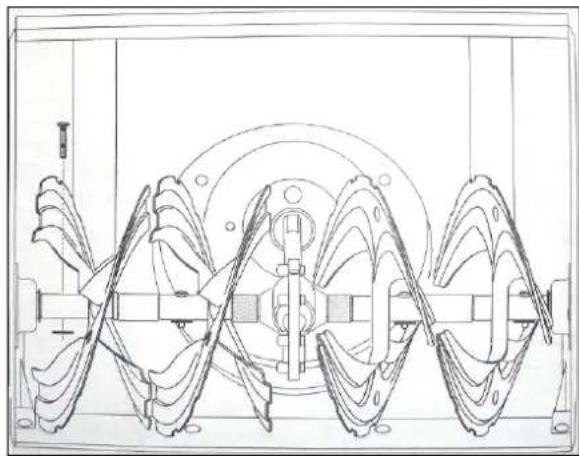

Rotoraxel....25

Hjul 25

Motorunderhåll 25

Underhållsschema 25

Händtering av drivstoff 30

Bruk....31

Läs bruksanvisningen noggrant innan användning!

WARNING! Denna symbol markerar viktiga säkerhetsanvisningar som måste fölias för att undvika risk för personskada och/eller egendomsskada. Om inte alla anvisningar och säkerhetsanvisningar följs finns risk för personskada och/eller egendomsskada.

FARA! Apparaten får endast användas i enlighet med dessa anvisningar. Läs alla varningar, säkerhetsanvisningar och andra anvisningar. Om inte alla anvisningar och säkerhetsanvisningar följs finns risk för allvarlig personskada och/eller dödsfall.

Utbildning

• Läs alla anvisningar och säkerhetsanvisningar och alla varningsmärken på utrustningen före montering och användning. Spara dessa anvisningar för framtida behov.
• Bekanta dig med apparatens reglage och användning. Lär dig hur du snabbt stoppar apparaten och frikopplar drivningen.
• Låt inte barn yngre än 14 år använda apparaten. Apparaten får användas av barn äldre än 14 år bara om de står under övervakning av vuxen.
• Låt ingen som inte fått lämpliga anvisningar använda apparaten.
• Föremål som slungas iväg kan orsaka allvarlig personskada. Planera arbetet så att inte material slungas mot vägar, omkringstående etc.
• Håll kringstående personer, speciellt barn, samt husdjur minst 20 m från användningsområdet. Stäng av apparaten om någon kommer in i arbetsområdet.
  • Var försiktig så att du inte halkar eller faller, i synnerhet när du går baklänges.

Förberedelser

Inspektera noga det område där apparaten ska användas och ta bort föremål som ligger i vägen, som tidningar, plankor, stenar, sladdar, mattor, pulkor, skivor etc.

• Använd skyddsglasögon vid användning samt vid justering och/eller reparation.
• Använd lämpliga vinterkläder. Använd inte löst sittande kläder, smycken, klocka eller liknande, som kan fastna i rörliga delar. Använd halkfria skor.
  • Apparater med elektrisk startmotor får endast anslutas till jordat nätuttag.
• Justera inmatningstrattens höjd så att den går fri från grus och liknande.
• Frikoppla och lägg alla reglage i neutralläge innan du startar motorn.
• Utför inga justeringar med motorn igång, utom när så anges i denna bruksanvisning.
• Låt motor och apparat anpassa sig till utomhustemperaturen innan snöröjning inleds.

Bränslehantering

Var försiktig vid hantering av bensin – risk för personskada och/eller egendomsskada. Bensin är starkt antändligt och kan under vissa omständigheter vara explosivt. Tvätta omedelbart om du får bensin på hud eller kläder.

• Använd endast godkänd bränslebehållare.
• Förvara och hantera bensin åtskilt från gnistor, öppen läga, värme och andra antändningskällor. Rökning förbjuden!

- Fyll aldrig på bränsle inomhus.

- Ta aldrig av tanklocket och fyll aldrig på bränsle när motorn är igång.

- Låt motorn svalna i minst 2 minuter före bränslepåfyllning.

- Överfyll inte bränsletanken. Fyll inte på mer än till 1 cm under påfyllningsröret, så att bränslet kan expandera.

- Sätt tillbaka tanklocket och dra åt ordentligt.

- Torka omedelbart upp utspilld bensin. Flytta apparaten bort från området där du fyllt på bränsle. Vänta 5 minuter innan motorn startas.

• Förvara aldrig apparaten eller bränslebehållare i närheten av antändningskällor som öppen låga, varmvattenberedare, torktumlare och elmotorer som kan avge gnistor, för att undvika risk för antändning av bränsleångor.
• Låt apparaten svalna i minst 5 minuter innan den ställs undan.
• Fyll aldrig bränslebehållare inomhus eller på antändligt underlag. Placera behållaren på marken på säkert avständ från eventuella fordon.
• Flytta om möjligt bensindrivna apparater bort från transportfordonet före bränslepåfyllning. Om bränslepåfyllning måste göras på transportfordonet bör det göras från dunk och inte med bensinpumpsmunstycke.
• Håll munstycket i kontakt med bränsletankens eller behållarens mynning under hela bränslepåfyllningen. Spärra inte munstycket i öppet läge.

Användning

• Håll händer och fötter borta från rörliga delar – risk för allvarlig personskada och/eller dödsfall.
• Manöverspaken för rotorn är en säkerhetsanordning som aldrig får förbikopplas eller sättas ur funktion, det medför risk för allvarlig personskada.
• Manöverspakar ska kunna föras i båda riktningarna och ska automatiskt återgå till neutralläge när de släpps.
• Använd aldrig apparaten om utkastenheten saknas eller är skadad. Skyddsanordningar måste sitta på plats och fungera korrekt.
• Starta eller kör aldrig motorn inomhus eller i slutet utrymme. Avgaserna från motorn innehåller kolmonoxid, en luktlös och livsfarlig gas.
  • Använd aldrig apparaten när du är trött eller påverkad av droger, alkohol eller läkemedel.
  • Ljuddämpare och motor blir varma – risk för brännskada. Håll barn på behörigt avständ.
  • Var försiktig när du arbetar på eller korsar infarter, vägar etc. med grusbeläggning.
• Var uppmärksam på trafik och dolda faror.
• Var mycket försiktig när du ändrar riktning och i sluttningar.
• Planera arbetet så att den utslungade snön inte träffar fönster, väggar, bilar etc., för att undvika risk för egendomsskada och/eller personskada.
• Rikta aldrig utkastet mot någon person eller något djur och låt aldrig någon vistas framför apparaten.
• Överbelasta inte apparaten genom att försöka avlägsna för mycket snö för snabbt.
• Använd aldrig apparaten i otillräcklig sikt eller svagt ljus. Se alltid till att ha gott fotfäste och håll stadigt i handtaget. Spring aldrig med apparaten.
• Koppla bort drivningen till rotorn vid transport och när apparaten inte används.
• Kör aldrig apparaten fort på halt underlag. Var försiktig när du backar.

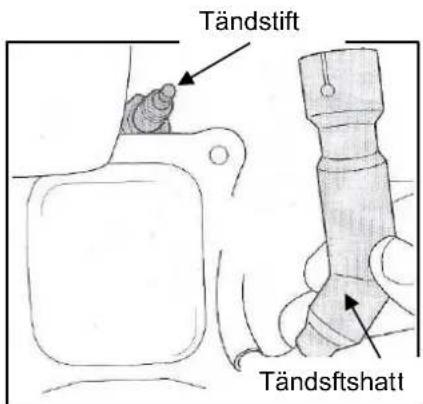

• Stoppa motorn, lossa tändstiftskabeln och jorda den mot motorn om apparaten börjar vibrera onormalt. Inspektera apparaten med avseende på skador. Avhjälp eventuella skador innan apparaten startas igen.
• Placera alla manöverspakar i neutralläge och stäng av motorn innan du lämnar körpositionen bakom handtaget. Vänta tills rotorn stannat helt före inspektion eller inställning av apparaten eller rensning av utkast.
• För aldrig in händerna i utkast- eller intagsöppningar. Använd alltid det medföljande rensverktyget för att rensa utkastet. Försök aldrig rensa utkastet när motorn är igång. Stäng av motorn och stå kvar bakom handtaget tills alla rörliga delar har stannat helt innan du försöker rensa.
• Använd endast delar och tillbehör som tillverkaren rekommenderar.
• För att starta motorn, dra långsamt i startsnöret tills det tar emot och dra sedan snabbt. Håll stadigt i handtaget och för det långsamt tillbaka till ursprungsläget, annars finns risk att det dras in så snabbt att handen dras mot motorn – risk för personskada.
• Kontakta återförsäljaren om du har några frågor.

Underhåll och förvaring

• Ändra aldrig säkerhetsanordningarna på något sätt. Kontrollera regelbundet att alla säkerhetsanordningar finns på plats och fungerar korrekt enligt dessa anvisningar.
• Placera alla manöverspakar i neutralläge, stäng av motorn och vänta tills alla rörliga delar har stannat helt före rengöring, inspektion och/eller reparation. Lossa tändstiftskabeln och jorda den mot motorn för att förhindra oavsiktlig start.

• Kontrollera regelbundet alla skruvförband och efterdra vid behov. Kontrollera regelbundet apparaten visuellt med avseende på skador.

• Ändra inte varvtalsvaktens inställning och övervarva inte motorn. Varvtalsvakten styr högsta tillåtna motorvarvtal.

• Glidplåtar och medar slits och utsätts för skador. Kontrollera alla komponenter regelbundet och byt vid behov ut mot originalreservdelar som tillverkaren rekommenderar. Användning av andra reservdelar kan orsaka funktionsfel, egendomsskada och/eller personskada.
• Kontrollera regelbundet att alla manöverspakar kan röras korrekt och automatiskt återgår till neutralläge när de släpps. Justera, om så behövs, enligt dessa anvisningar.
• Klistermärken med säkerhetsinformation och anvisningar ska alltid vara rena och läsbara. Byt ut dem, om så behövs.
• Beakta gällande lagar och regler rörande bränsle, olja etc.
• Innan apparaten ställs undan för förvaring, låt den gå några minuter för att tömma den på snö så att inte rotorn fryser fast.
• Förvara aldrig apparaten eller bränslebehållare i närheten av antändningskällor som öppen låga, varmvattenberedare, torktumlare och elmotorer som kan avge gnistor, för att undvika risk för antändning av bränsleångor.
• Följ anvisningarna för förvaring.
• Kontrollera bränsleledningar, tank, tanklock och armatur ofta med avseende på sprickor eller läckage. Byt ut dem vid behov.
• Dra inte runt motorn när inte tändstiftet sitter i.
• Apparaten ska inspekteras av behörig servicerepresentant minst en gång om året, för att undvika risk för egendomsskada, personskada och/eller dödsfall.

Ändra aldrig motorn på något sätt

Ändra aldrig motorn på något sätt – risk för allvarlig personskada och/eller dödsfall. Ändra aldrig varvtalsvaktens fabriksinställning, det kan göra att motorn övervarvas och medföra risk för personskada och/eller egendomsskada.

Piktogram

Nedanstående piktogram kan förekomma på varningsmärken på apparaten. Läs alla anvisningar och säkerhetsanvisningar och alla varningsmärken på apparaten före montering och användning.

Piktogram	Förklaring
	Läs dessa anvisningar noga.Läs dessa anvisningar noga före montering och användning.
	Använd hörselskydd.
	Använd skyddsglasögon.
	VARNING! Roterande delar.Håll händer och fötter borta från rörliga delar – risk för allvarlig personskada och/eller dödsfall.
	VARNING! Roterande knivar.Håll händer och fötter borta från öppningar när apparaten är i drift.
	VARNING! Föremål kan slungas iväg.Föremål som slungas iväg kan orsaka allvarlig personskada.
	Vänta tills alla rörliga delar har stannat helt innan du rör vid dem.
	Uttjänt produkt ska avfallshanteras i enlighet med gällande regler.
	Håll barn på minst 10 meters avstånd från arbetsområdet.
	VARNING! Bensin är starkt antändligt.Låt motorn svalna i minst 2 minuter före bränslepåfyllning.
	VARNING! Kolmonoxid.Starta eller kör aldrig motorn inomhus eller i slutet utrymme.Avgaserna från motorn innehåller kolmonoxid, en luktlös och livsfarlig gas.
	VARNING! Elfara (endast motor med elstart)Använd inte elstart i regn eller fuktiga utrymmen.

VARNING! Tillåt aldrig personer som inte har läst alla anvisningar och säkerhetsanvisningar och alla varningsmärken på apparaten att använda apparaten. SPARA DESSA ANVISNINGAR FÖR FRAMTIDA BEHOV.

TEKNISKA DATA

Arbetsbredd	510	mm
Arbetshöjd	400	mm
4 växlar framåt, 2 växlar bakåt
Effekt	4,0	kW
Varvtal obelastad 3600 varv/min
Startsystem	Manuell	start
Bränsletankens volym 2,5 l
Oljebehållarens volym 0,5 l
Uppmätt ljudeffektsnivå, LwA 103,6 dB(A)
Garanterad ljudeffektsnivå, LwA 105 dB(A)
Ljudtrycksnivå, LpA 88 dB(A), K=1,5 dB
Max vibrationsnivå 8 m/s	^2 , K=1,5 m/ s^2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

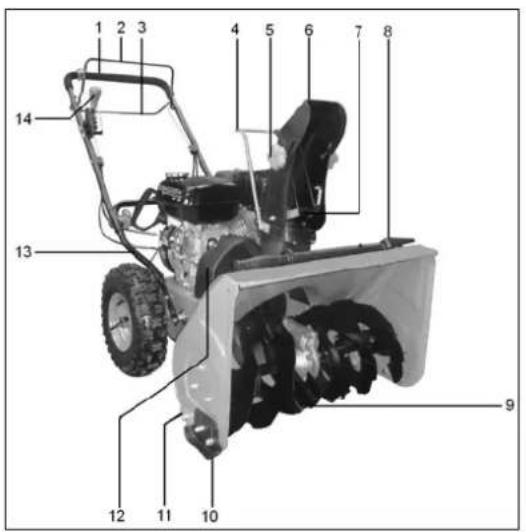

BESKRIVNING

1. Övre handtag
2. Rotorreglage
3. Körreglage
4. Handtag, utkastenhet
5. Vingmutter, utkastenhet
6. Övre utkast
7. Säkerhetsfäste
8. Rensverktyg
9. Rotor
10. Mede
11. Skrapplåt
12. Remkåpa
13. Nedre handtag

14. Växelspak

15. Oljelock

16. Tanklock
17. Bränslepumpblåsa
18. Tändningsnyckel
19. Choke
20. Gasreglage
21. Oljeavtappningsplugg
22. Handtag, startsnöre

MONTERING

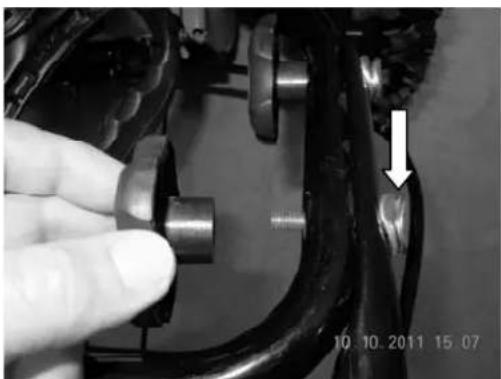

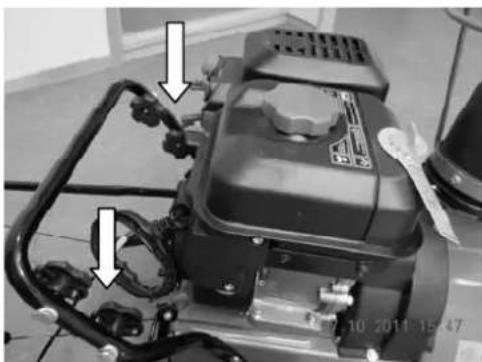

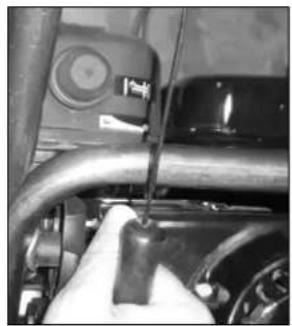

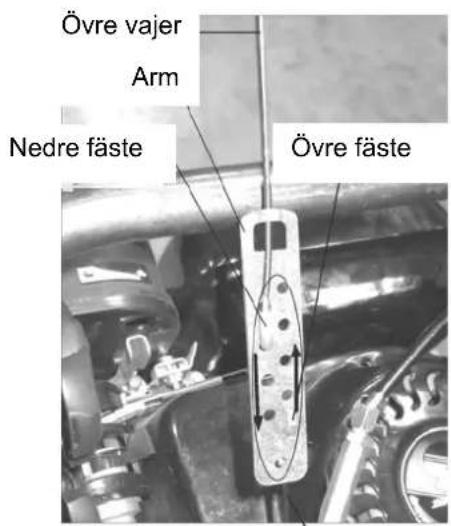

Handtag

1. Ta bort all skyddsplast från handtagen.
2. Ta bort vingmutter, bricka och skruv på vardera sidan av det nedre handtaget.

1. Placera det övre handtaget över det nedre, med hålen inpassade mot varandra.

VIKTIGT! Var noga med att inte böja eller vika vajrarna.

1. Sätt i skruven från utsidan, genom övre och nedre handtaget och brickan, och skruva på vingmuttern. Upprepa för den andra sidan.

2. Dra åt vingmuttrarna på vardera sidan av handtaget.

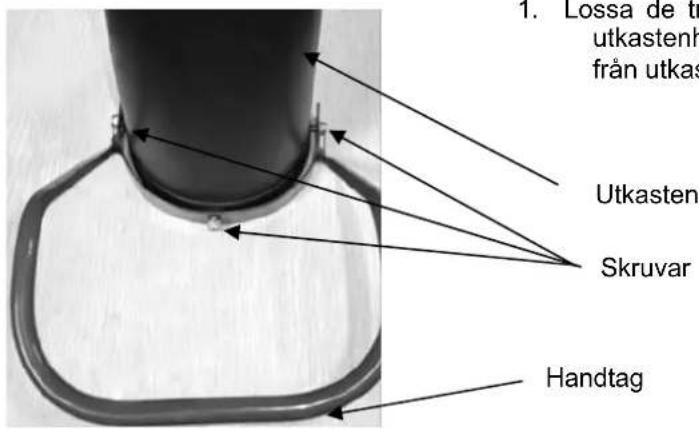

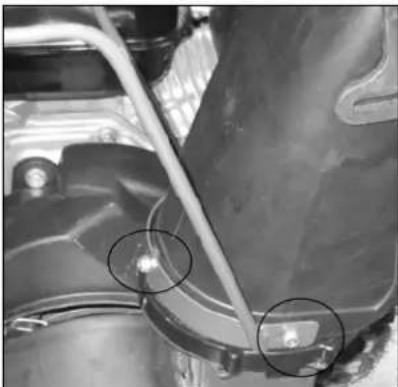

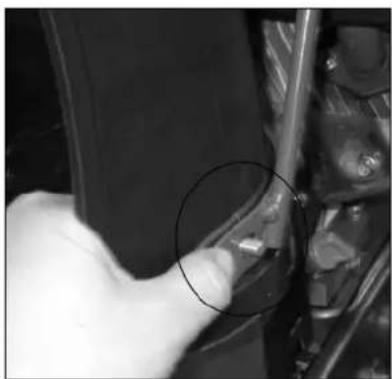

Utkast

1. Lossa de tre skruvarna och muttrarna från utkastenheten och demontera handtaget från utkastenheten.

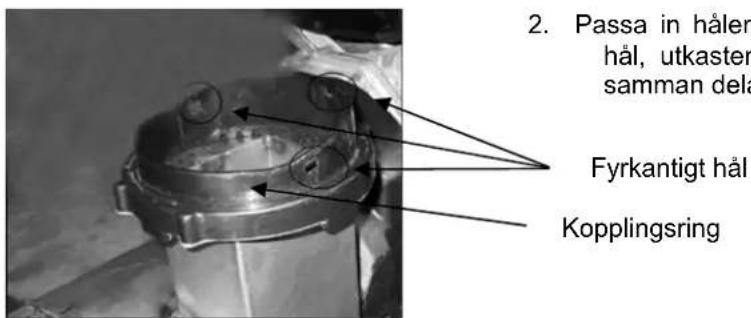

2. Passa in hålen i ringen med tre fyrkantiga hål, utkastenheten och handtaget och håll samman delarna.

3. För in en skruv genom ett av hålen och lås med en av muttrarna.

1. Upprepa för de två andra hälen.

1. Försök vrida utkastenheten med handtaget

UPPSTÄLLNING

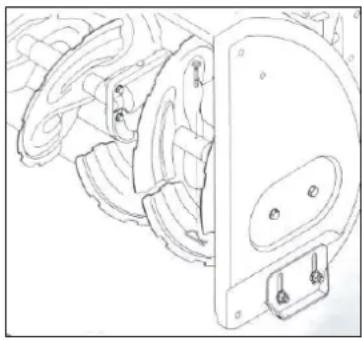

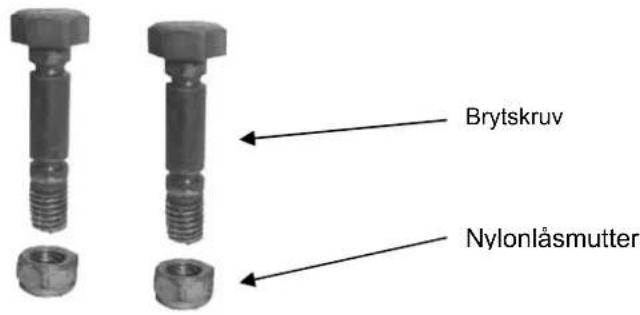

Brytskruvar

2 st. extra brytskruvar och nylonlåsmuttrar medföljer. Förvara dem på säker plats tills de behövs.

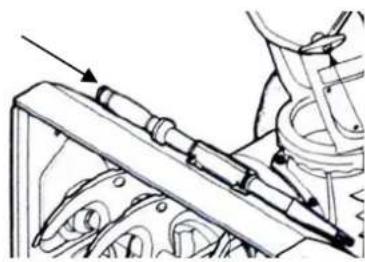

Rensverktyg

Rensverktyget är från fabrik fäst med en klämma och ett buntband ovanpå rotorhuset. Klipp av buntbandet före användning.

Rensverktyg

Korrekt däcktryck är 1–1,4 bar. Kontrollera regelbundet däcktrycket och korrigera vid behov. Båda däcken ska ha samma tryck. Pumpa inte däcken för hårt. Allt för högt tryck kan göra att hjulet sprängs – risk för allvarlig personskada.

WARNING! Använd inte kompressor.

Bränslerekommendationer

Använd blyfri bensin, minst 87 oktan. Bensin med högst 10 % etanol eller 15 % MTBE (metyltertiärbutyleter) kan användas. Använd aldrig gammalt, förorenat eller oljeblandat bränsle. Undvik att få in vatten och skräp i bränsletanken. Använd inte E85.

• Fyll på bränsle bara i väl ventilerat utrymme med motorn avstängd. Låt inte gnistor eller lågor komma nära och rök inte där bensin förvaras eller där bränslepåfyllning utförs.
• Överfyll inte tanken. Sätt på tanklocket ordentligt efter påfyllning.
• Undvik att spilla bränsle vid påfyllning. Utspillt bränsle och bränsleångor utgör brandrisk. Torka upp eventuellt utspillt bränsle innan motorn startas.
• Undvik upprepad eller långvarig hudkontakt med bränsle och/eller inandning av bränsleångor.

Bränslepåfyllning

WARNING! Var mycket försiktig vid hantering av bensin. Bensin är starkt antändligt och kan under vissa omständigheter vara explosivt. Fyll aldrig på bränsle inomhus eller när motorn är igång. Förvara och hantera bensin åtskilt från gnistor, öppen låga, värme och andra antändningskällor. Rökning förbjuden!

WARNING! Håll händer och fötter borta från rörliga delar. Använd inte startsprej. Ångorna är antändliga.

1. Rengör området runt tanklocket innan du öppnar tanklocket.

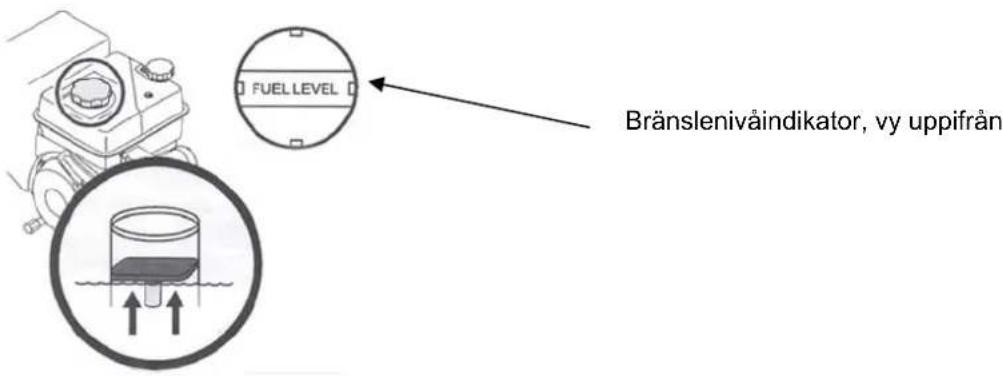

2. Bränsletanken har en nivåindikator. Fyll på till den röda plattan i silen. Överfyll inte.

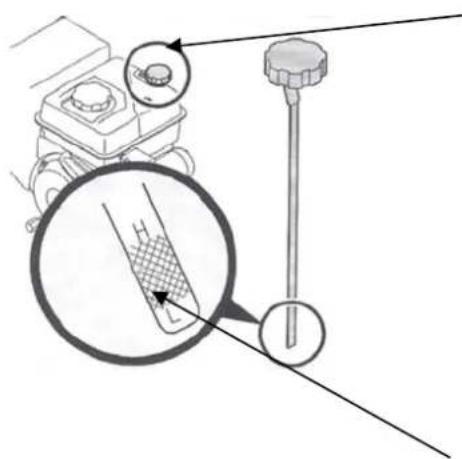

VIKTIGT! Motorn levereras utan olja. Fyll på olja och kontrollera oljenivån innan du startar motorn. Kör inte motorn med för lite olja – risk för allvarlig motorskada. Garantin täcker inte skador som uppkommer till följd av att motorn körts med för lite olja.

OBS! Kontrollera motorns oljenivå på plant underlag med avstängd motor.

1. Avlägsna oljepäfyllningslocket med mätstickan och torka av stickan.
2. Sätt tillbaka påfyllningslocket med mätstickan utan att skruva åt.
3. Ta ut oljepåfyllningslocket med mätstickan igen. Fyll på olja om nivån är för låg. Korrekt viskositet och oljevolym anges i avsnittet om motorunderhåll.

OBS! Överfyll inte. Det kan göra att motorn ryker eller blir svår att starta eller att tändstiftet blir sotigt.

1. Sätt tillbaka och skruva åt påfyllningslocket med mätstickan innan motorn startas.

OBS! Fyll på så att nivån är mellan minimi-och maximimarkeringarna.

INSTÄLLNINGAR

Medar

Snöslungans medar är monterade i högsta läget vid transport. Flytta ned dem, om så behövs, före användning.

VIKTIGT! Vi rekommenderar att du inte kör snöslungan på grus, den kan slunga ut stenar som kan orsaka personskada och/eller egendomsskada. Om du ändå kör på grusunderlag, placera medarna i lägsta läget för största möjliga frigång.

• Flytta medarna längre upp på rotorhuset för tunnare kvarlämnat snötäcke.
• Placera medarna i mittläge eller lägre vid arbete på ojämnt underlag.

Justering av medar

1. Lossa de fyra sexkantmuttrarna (två på vardera sidan) och skruvarna. Flytta medarna till önskat läge.
2. Kontrollera att medarnas undersidor vilar på marken i hela sin längd, för att undvika att medarna slits ojämnt.

3. Dra åt skruvförbanden ordentligt.

4. Lossa vingmuttern upptill på enheten och vrid utkastenheten till önskat läge.

5. Dra åt vingmuttern.

Rotorreglage

Rotorreglagevajern måste kontrolleras och eventuellt justeras regelbundet, till följd av normalt slitage och att remmen blir längre. Justera omedelbart om något av nedanstående inträffar.

• Svängningen fortsätter trots att rotorreglaget är urkopplat.
• Rotorn ser ut att haka upp sig under drift, trots att motorns varvtal förblir konstant.

OBS! Utför nedanstående kontroller innan apparaten används första gången samt innan den tas i drift när säsongen börjar. Kontrollera rotorreglaget enligt anvisningarna nedan.

1. När du släpper rotorreglaget i urkopplat, övre läge ska vajern ha mycket litet spel men får inte vara spänd.
2. Starta motorn i väl ventilerat utrymme, enligt anvisningar i avsnittet om användning. Sätt gasreglaget i läget för högt varvtal.
3. Stå i körposition bakom handtaget och koppla in rotorn.
4. Låt rotorn vara inkopplad cirka 10 sekunder och släpp sedan rotorreglaget. Upprepa flera gånger.
5. Låt motorn gå med gasreglaget i läget för högt varvtal och rotorreglaget i urkopplat läge. Gå runt till apparatens främre ände.
6. Kontrollera att rotorn har stannat helt och inte rör sig alls.

OBS! Om rotorn rör sig det minsta går du omedelbart tillbaka till körposition och stänger av motorn. Vänta tills alla rörliga delar har stannat helt och justera rotorvajern enligt anvisningarna nedan.

Nedre vajer

1. Tippa upp apparaten. Håll stadigt i kåpan med ena handen. Lossa den övre vajerns övre fäste med den andra handen.
2. Ta av gummiskyddet, lossa den övre vajerns nedre fäste och sätt i det nedre hålet i armen för att spänna vajern. Du kan också lossa den nedre vajerns övre fäste och sätta i det övre hålet i armen för att spänna vajern. Provkör. Om apparaten fungerar korrekt sätter du tillbaka gummiskyddet.
3. Starta motorn och kontrollera att rotorn kopplas in och ur korrekt.

OBS! Stäng av motorn och justera igen om rotorn fortsätter att rotera när reglaget kopplats ur.

1. Om rotorn ser ut att haka sig trots att motorn arbetar med konstant varvtal är vajern för slak. Följ anvisningarna ovan för att spänna vajern.

VARNING! Spänn inte vajern för hårt, det kan göra att rotorn inte kopplas ur korrekt, vilket medför risk för personskada och/eller egendomsskada.

Körreglage

Körreglaget, som sitter på det övre handtagets undersida, kopplar in och ur hjuldrivningen. Tryck körreglaget mot handtaget för att koppla in drivningen, släpp det för att koppla ur.

Tändningsnyckel

Tändningsnyckeln är en säkerhetsanordning. Den måste vara helt isatt för att motorn ska kunna starta. Ta ur tändningsnyckeln när apparaten inte används.

OBS! Vrid inte på startnyckeln, den kan gå sönder.

Startsnöre

Startsnöret används för att starta motorn.

Rotor

När rotorn är inkopplad matar den in snö i rotorhuset och slungar ut den genom utkastet.

Utkastenhet

Den snö rotorn matar in i rotorhuset slungas ut genom utkastenheten.

Rotorreglage

Rotorreglaget sitter på det övre handtaget. Tryck rotorreglaget mot handtaget för att koppla in rotorn, släpp det för att koppla ur.

VARNING! Utför aldrig några justeringar av utkastenheten om inte både rotor- och körreglagen är i urkopplat läge och du står bredvid apparaten.

VIKTIGT! Justera rotorreglaget enligt dessa anvisningar före användning, annars finns risk för personskada och/eller egendomsskada.

Utkastenheten kan ställas in till önskad utkastriktning med hjälp av handtaget.

Ställ in hur långt snön slungas genom att höja eller sänka utkastenhetens övre del. Lossa vingmuttern, flytta den övre delen till önskat läge och dra åt vingmuttern.

Skrapplåt

Skrapplåten ligger an mot underlaget under körning för att tillåta snöröjning till litet djup.

Medar

Placera medarna på lämplig höjd, högre upp för hårdpackad snö, längre ned vid körning på grus.

Växelspak

Växelspaken (se fig.1-14) sitter till höger på handtaget. Den har 6 lägen för rörelse framåt och bakåt med olika hastigheter.

Framåt

Apparaten har 4 växlar framåt (F), där läge 1 är långsammast. Kör med lägsta hastighet vid snöslungning.

Bakåt

Apparaten har 2 växlar bakåt (R), där läge 1 är långsammast.

VIKTIGT! Släpp alltid körreglaget innan du växlar.

Tanklock

Skruva av tanklocket före bränslepåfyllning. Apparaten drivs med vanlig bensin.

Oljelock

Kontrollera och fyll vid behov på olja genom oljepåfyllningslocket.

OBS! Motorn levereras utan olja. Fyll på olja och kontrollera oljenivån före första start och fyll på, om så behövs. Kontrollera oljenivån före varje användning.

Används för avtappning av olja.

Chokereglage

Chokereglaget sitter på motorns baksida (se fig.2-19). För armen åt vänster för att stänga chokespjället

för att underlätta start

Bränslepumpblåsa

Tryck på pumpblåsan (se fig.2-17) för att pumpa in bränsle i förgasaren för att underlätta kallstart

Gasreglage

Gasreglaget sitter på motorns baksida (se fig. 1-20). Det styr motorvarvtalet och stänger av motorn när det placeras i läge STOP

Handtag, startsnöre

Används för att starta motorn manuellt.

Utkastenhet

Den snö rotorn matar in i rotorhuset slungas ut genom utkastenheten.

Rensverktyg

WARNING! Rensa aldrig utkastenheten med händerna. Stäng av motorn och stå kvar bakom get tills alla rörliga delar har stannat helt innan du försöker rensa.

Rensverktyget sitter i en klämma baktill på rotorhuset. Följ anvisningarna nedan för att rensa bort snö eller is som fastnar i utkastenheten.

1. Koppla ur rotorreglaget och körreglaget.
2. Stäng av motorn genom att ta ur tändningsnyckeln.
3. Lossa rensverktyget från klämman baktill på rotorhuset.
4. Rensa ut snö och is med den spadformade änden av rensverktyget.
5. Sätt tillbaka rensverktyget i klämman på rotorhuset, sätt i tändningsnyckeln och starta motorn.

Stå i körposition bakom handtaget och koppla in rotorreglaget några sekunder för att slunga ut eventuell kvarvarande snö och is från utkastenheten.

HANDHAVANDE

Start av motor

WARNING! Håll händer och fötter borta från rörliga delar. Använd inte startsprej. Ångorna är antändliga.

OBS! Låt motorn gå några minuter. Motorn avger inte full effekt förrän den nätt drifttemperatur.

Snörstart

VIKTIGT! Dra inte i startsnörets handtag när motorn är igång.

VARNING! Lämna inte apparaten oövervakad med motorn igång. Stäng av motorn och ta ur gsnyckeln innan du lämnar apparaten.

1. Sätt i tändningsnyckeln helt. Vrid INTE på tändningsnyckeln. Det går inte att starta motorn om inte tändningsnyckeln är isatt.
2. För gasreglaget till läget för högt varvtal (kaninsymbol).
3. Stäng choken om motorn är kall. Öppna choken om motorn är varm.
4. Om motorn är kall, håll för ventilationshålet och tryck 3–5 gånger på pumpblåsan. Om motorn är varm, håll för ventilationshålet och tryck en gång. Om det är kallt kan du behöva upprepa tryckningarna på pumpblåsan.
5. Dra långsamt i startsnöret tills det tar emot och dra sedan snabbt. Släpp inte handtaget utan för det långsamt tillbaka till ursprungsläget. Upprepa, om så behövs.
6. För långsamt chokereglaget till öppet läge när motorn blir varm. Om motorn stannar, starta den igen och låt den gå en kort stund med halvöppen choke innan du långsamt för chokereglaget till öppet läge.

Avstängning

WARNING! Lämna inte apparaten oövervakad med motorn igång. Stäng av motorn efter avslutad användning och ta ur tändningsnyckeln. Låt motorn gå obelastad några minuter innan du stoppar den, för att avlägsna eventuell fukt.

1. För gasreglaget till läget STOP.
2. Ta ur tändningsnyckeln för att förhindra oavsiktlig eller otillåten start. Förvara nyckeln på säkert ställe. Motorn kan inte startas utan tändningsnyckeln.
3. Torka alla reglage på motorn torra.

Körning

1. För gasreglaget till läget för högt varvtal (kaninsymbol).
2. Aktivera drivningen genom att trycka körreglaget helt intill det övre handtaget. Släpp körreglaget för att stoppa.

Aktivering av rotor

Aktivera rotorn genom att trycka rotorreglaget helt intill det övre handtaget. Släpp rotorreglaget för att stoppa rotorn.

Byte av brytskruvar

Rotorn är monterad på spiralaxeln med två brytskruvar med nylonmuttrar. Om rotorn slår mot is eller något fast föremål kan brytskruvarna brytas av. Om rotorn inte roterar, kontrollera om brytskruvarna har brutits av.

VIKTIGT! Byt aldrig ut brytskruvarna mot någonting annat än identiska brytskruvar från tillverkaren. Eventuella skador som uppkommer om andra komponenter används omfattas inte av garantin.

WARNING! Stäng av apparaten och ta ur tändningsnyckeln före byte av brytskruvar.

UNDERHÅLL

Allmänt

• Följ alltid säkerhetsanvisningarna vid underhållsarbete.
• Kontrollera regelbundet att alla förband är korrekt åtdragna.

VARNING! Stäng av motorn och koppla ur alla reglage före service, reparation, smörjning och/eller inspektion. Vänta tills alla rörliga delar har stannat helt. Lossa tändstiftskabeln och jorda den mot motorn för att förhindra oavsiktlig start. Använd alltid skyddsglasögon vid arbete med eller på apparaten.

Motor

Nedan anges generella riktlinjer för motorunderhåll. Mer detaljerade anvisningar finns i avsnittet om motorunderhåll.

1. Kontrollera oljenivån före varje användning.
2. Byt motorolja efter 5 timmars drift och därefter var 25:e drifttimme.
3. Rengör tändstiftet och justera elektrodgapet till 0,76 mm minst en gång per säsong eller efter 100 drifttimmar. Byt tändstift med 200 drifttimmars intervall.

Däcktryck

Kontrollera och justera vid behov däcktrycket före varje användning. Däcktrycket ska vara 1–1,4 bar. Om inte båda däcken har samma tryck kan apparaten dra åt ena sidan.

Kontroll av kilremmar

Kontrollera drivremmarnas skick enligt nedan med 50 drifttimmars intervall.

1. Avlägsna plastkåpan över remmen på motorns framsida genom att lossa skruvarna och trycka på plastflikarna.
2. Kontrollera remmarna med avseende på slitage, sprickor eller fransning. Byt ut dem, om så behövs.

Skrapplåt och medar

Skrapplåten och medarna slits och måste kontrolleras regelbundet och bytas ut vid behov.

1. Lossa skruvarna och muttrarna som håller fast medarna vid rotorhuset.

OBS! Av tydlighetsskäl visas inte rotorn i bilden.

1. Montera de nya medarna med skruvar och muttrar. Medarna måste sitta på samma höjd.

Demontering av skrapplåt

1. Demontera medarna och skruvarna och muttrarna som håller skrapplåten vid apparathöljet.
2. Montera den nya skrapplåten med alla skruvskallar på höljets insida.
3. Sätt tillbaka medarna och dra åt alla skruvförband ordentligt.

Förvaring

Följ anvisningarna nedan om apparaten inte ska användas på minst 30 dagar.

1. Förvara produkten rent och torrt.
2. Rengör apparaten och dess motor utvändigt.
3. Om apparaten förvaras i oventilerat utrymme ska den korrosionsskyddas med ett tunt skikt tunnflytande olja

Motorkonservering

WARNING! Förvara aldrig apparaten eller bränslebehållare i närheten av antändningskällor som öppen låga, varmvattenberedare, torktumlare och elmotorer som kan avge gnistor, för att undvika risk för antändning av bränsleångor.

OBS! Om motorn inte ska användas på minst 30 dagar ska bränslesystemet tömmas för att förhindra att avlagringar bildas i bränslesystemet.

VIKTIGT! Etanol- eller metanolblandade bränslen kan dra till sig vatten, vilket kan medföra separering och syrabildning under förvaring, vilket kan skada bränslesystemet.

För att undvika motorproblem bör bränslesystemet tömmas om apparaten inte ska användas på minst 30 dagar. Följ anvisningarna nedan om apparaten inte ska användas på minst 30 dagar.

WARNING! Låt motorn svalna och tappa av bränslet i lämplig behållare. Arbeta utomhus, på avstånd från antändningskällor. Rök inte. Bränsle som blir kvar i motorn i varm väderlek bryts ned och kan orsaka allvarliga startproblem.

1. Kör motorn tills bränsletanken är tom och motorn stannar av bränslebrist.
2. Byt motorolja.
3. Ta ut tändstiftet och häll två matskedar motorolja i cylindern genom tändstiftshålet. Täck tändstiftshålet med en trasa och dra runt motorn genom att dra i startsnöret flera gånger för att fördela oljan. Sätt tillbaka tändstiftet.
4. Rengör motorn och området kring ljuddämparen. Applicera en tunn oljefilm på korrosionsutsatta områden.

Smörjning

Smörj rotorreglagets och körreglagets pivotpunkter med tunnflytande motorolja varje säsong.

Rotoraxel

Minst en gång per säsong ska brytskruvarna demonteras från rotoraxeln och lämpligt smörjmedel sprejas i axel, runt distanserna och runt flänslagren i axelns ändar.

Hjul

Minst en gång per säsong ska båda hjulen demonteras. Rengör axlarna och applicera fordonsfett på dem. Sätt tillbaka hjulen.

Motorunderhåll

WARNING! Stäng av motorn och ta ur tändningsnyckeln före underhåll.

Utför underhåll enligt tabellen nedan. Under krävande förhållanden ska underhåll utföras med kortare intervall.

Underhållsschema

Åtgård	Efter drifttimmar	Före varje användning och med 5 drifttimmars intervall	Varje säsong eller med 25 drifttimmars intervall	Varje säsong eller med 50 drifttimmars intervall	Varje säsong eller med 100 drifttimmars intervall	Service-datum
Kontroll av motorolja		•
Byte av motorolja	•			•
Kontroll av tändstift			•
Tändstiftsservice					•
Rengöring av avgasområde		•

Byte av motorolja

OBS! Kontrollera oljenivån före varje användning och med 5 drifttimmars intervall. Fyll på vid behov.

1. Töm bränsletanken genom att köra motorn tills bränsletanken är tom. Kontrollera att tanklocket är ordentligt åtdraget.
2. Placera en lämplig behållare under avtappningspluggen.
3. Ta ut oljeavtappningsplugg (fig.2- 21).
4. Luta motorn för att hålla ut oljan i behållaren. Begagnad olja ska avfallshanteras i enlighet med gällande regler.
5. Sätt tillbaka avtappningspluggen och skruva in den ordentligt.
6. Fyll på olja av rekommenderad kvalitet till angiven nivå.
7. Sätt tillbaka oljepåfyllningslocket med mätstickan.

VIKTIGT! Tvätta snarast händerna med tvål och vatten efter hantering av olja.

OBS! Begagnad olja ska avfallshanteras i enlighet med gällande regler.

Rekommenderad olja

Använd olja enligt tabellen. Motors oljevolym är 0,5 l. Överfyll inte. Använd 4-taktsmotorolja av god kvalitet.

VIKTIGT! Använd ingen annan oljekvalitet än dem tillverkaren rekommenderar, det kan förkorta s livslängd.

Tändstift

VARNING! Kontrollera inte gnistan med tändstiftet uttaget. Dra inte runt motorn när inte tändstiftet

WARNING! Ljuddämparen är het när motorn varit igång – risk för brännskada.

Tändstiftet måste vara rent och ha rätt gnistgap för att motorn ska fungera korrekt.

1. Ta av tändstiftshatten och skruva ut tändstiftet med en tändstiftsnyckel.

2. Kontrollera tändstiftet. Kassera tändstiftet om det är synbart slitet eller om isolatorn är spräckt eller trasig. Rengör tändstiftet med stålborste om det ska användas igen.

1. Mät elektrodgapet med bladmätt. Korrigera gapet, om så behövs, genom att försiktigt böja elektroden. Gapet ska vara 0,60–0,80 mm.

2. Kontrollera att tätningsbrickan är i gott skick. Skruva försiktigt i tändstiftet för hand för att undvika gångfel.

3. Dra åt tändstiftet med lämplig skruvnyckel för att komprimera tätningsbrickan.

OBS! Ett nytt tändstift ska dras åt 1/2 varv efter att det bottnat, för att komprimera tätningsbrickan. Ett begagnat tändstift ska dras åt 1/8–1/4 varv efter att det bottnat, för att komprimera tätningsbrickan.

VIKTIGT! Dra fast tändstiftet korrekt. Lösa tändstift kan överhettas och skada motorn.

Rengöring av motorn

Om motorn är varmkörd ska den svalna minst 30 minuter före rengöring. Avlägsna regelbundet smuts som samlats på motorn.

VIKTIGT! Spola inte vatten på motorn – risk att bränslet förorenas eller att vatten tränger in i nparöppningen.

VARNING! Rensa bort ansamlat skräp från ljuddämparen före användning – brandrisk.

Rotorservice

Rotorerna är monterade på spiralaxeln med två brytskruvar med nylonmuttrar. Om rotorn slår mot is eller något fast föremål kan brytskruvarna brytas av.

Om rotorn inte roterar, kontrollera om brytskruvarna har brutits av. Byt ut brytskruvarna mot identiska brytskruvar från tillverkaren.

VIKTIGT! Byt aldrig ut brytskruvarna mot någonting annat än identiska brytskruvar från tillverkaren. Eventuella skador som uppkommer om andra komponenter används omfattas inte av garantin.

FELSÖKNING

Problem	Orsak	Åtgård
Motorn startar inte	Tom bränsletank eller gammalt bränsle.Blockerad bränsleledning.Tändningsnyckel inte korrekt isatt.Tändkabel lossad.Defekt tändstift.Sur motor.Gasreglage i stoppläge.	Fyll tanken med färsk bensin.Rensa bränsleledningen.Sätt i tändningsnyckeln korrekt.Sätt på tändkabeln på tändstiftet.Rengör tändstiftet. Justera gnistgapet eller byt tändstift.Pumpa fyra gånger på pumpblåsan.Vänta minst 10 minuter innan du försöker starta.För gasreglaget till läget för högt varvtal (kaninsymbol).
Motorn går ojämnt	Choken är stängd.Blockerad bränsleledning eller gammalt bränsle.	För chokereglaget till he öppet läge.Rensa bränsleledningen och fyll tanken med färsk bensin.
Låg effekt	Tändkabel sitter löst.Ventilationshål i tanklock blockerat.	Sätt tillbaka tändkabeln.Rensa ventilationshålet.
Kraftig vibration	Lösa delar eller skadad rotor.	Stäng omedelbart av motorn och ta ur tändningsnyckeln. Kontrollera med avseende på skador. Dra åt alla skruvförband. Reparera vid behov. Kontakta behörig servicerepresentant om problemet kvarstår.

SVENSKA

Framåtdrivningen fungerar inte	Drivrem lös eller skadad.	Byt ut remmen.
Rotorn stannar inte	Vajer feljusterad.	Justera rotorreglagevajern.
Apparaten slungar inte ut snö	Utkastenhet igensatt.En eller flera brytskruvar har gått av.Främmande föremål blockerar rotorn.Rotoreglagevajer feljusterad.Rotordrivrem lös eller skadad.	Stäng omedelbart av motorn och ta ur tändningsnyckeln. Rensa utkastenheten med rensverktyget eller en pinne.Byt ut brytskruvarna.Stäng omedelbart av motorn och ta ur tändningsnyckeln. Avlägsna föremålet från rotorn.Justera rotorreglagevajern.Byt ut remmen.

Delar

Del Beskrivning
	Rensverktyg
	Mede, standard
	BrytskruvNylonläsmutter
	Skrapplåt
	Drivrem, rotorDrivrem, hjul
	Tändningsnyckel
	Tändstift

Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem, kontakta vår serviceavdelning på telefon: [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Värna om miljön!

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller

elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad

plats t.ex. kommunens återvinnningsstation.

SIKKERHETSANVISNINGER

Händtering av drivstoff

Measured sound power level on an equipment representative for this type: Uppmätt ljudeffektnivå på en utrustning som är representativ för denna typ: Målt lydeffektnivå for utstyr som er representativt for vedkommande type: zmierzony poziom mocy akustycznej urządzenia reprezentatywnego dla danego typu:	Guaranteed sound power level: Garanterad ljudeffektnivå: Garantert lydeffektnivå: Gwarantowana moc akustyczna:	Conformity assessment procedure according to 2000/14/EC: Förfarande för bedömning av överensstämmelse enligt 2000/14/EC: Framgangsmåter for samsvarsvurdering iht. 2000/14/EC: Procedura oceny zgodności na podstawie dyrektywy 2000/14/WE:
103,6 dB(A)	105 dB(A)	Annex V / Bilaga V Vedlegg V / Załącznik V
