BRUKSANVISNING 030-206 Meec Tools

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone]. www.jula.se

Läs bruksanvisningen noggrant innan användning!

Läs dessa säkerhetsföreskrifter noga innan du börjar använda maskinen. Bekanta dig med maskinens funktion och hur den ska användas. Sköt maskinen enligt anvisningarna så att den alltid fungerar som den ska. Bruksanvisningen och liknande dokument ska förvaras nära maskinen.

• Denna elhyvel har dubbel skyddsisolering och är avsedd för manuell användning. Den behändiga storleken och formen gör den lätt att använda och förvara. Maskinen är säker och pålitlig och drivs av en enfas elmotor via kilrem. Du kan använda elhyveln för att hyvla exempelvis bjälkar eller paneler av trä så att de blir jämna och släta.
• När du använder elverktyget ska du vidta följande grundläggande säkerhetsåtgärder för att skydda dig mot elektrisk stöt, skador och brandrisk.
• Elhyveln får endast anslutas till ett 230-volts eluttag som finns i vanliga bostäder. Lämna inte maskinen utan uppsikt. När du inte använder maskinen ska den förvaras på ett svalt och torrt ställe oåtkomligt för barn.
• När du ställer in, installerar eller ställer ifrån dig elverktyget ska du vara noga med att aldrig röra hyvelstålet.
• Innan du ansluter maskinen till elnätet ska du kontrollera att strömbrytaren står på avstängt läge (0).
• Om du överlåter maskinen till någon annan måste du också lämna med denna bruksanvisning.
• Håll rent och städat runt arbetsplatsen. En belamrad, stökig arbetsplats leder lättare till olyckor.
• Anpassa dig efter den omgivande miljön. Använd eller lämna aldrig elverktyg ute i regn. Använd inte elverktyg i fuktiga eller våta utrymmen. Se till att ventilationen är god. Använd inte elverktyg nära lättantändliga vätskor, föremål eller gaser.
• Skydda dig mot elektriska stötar. Undvik kontakt med jordade föremål, till exempel rör, värmeelement, spisar och kylskåp.
• Håll barn borta från verktyget. Låt inte någon röra elverktyget eller kabeln. Håll obehöriga på säkert avständ från arbetsplatsen.
• Överbelasta inte elverktyget. Du kan arbeta bättre och säkrare om du håller dig inom de gränser som anges i specifikationerna.
  • Använd rätt elverktyg. Använd inte verktyg som har låg effekt för tungt arbete.
• Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken för de kan fastna i rörliga delar. Vi rekommenderar gummihandskar och halkfria skor vid arbete utomhus. Använd hårnät om du har långt hår.
  • Använd skyddsglasögon. Använd skyddsmask när du utför arbete som alstrar mycket damm.
• Använd utsugsutrustningen för att suga ut hyvelspån.
• Använd inte kabeln för något annat ändamål än den är avsedd för. Bär aldrig elhyveln i kabeln. Dra aldrig i kabeln när du ska dra ur stickkontakten ur eluttaget. Skydda kabeln från värme, olja och skarpa kanter.
• Kontrollera att arbetsstycket sitter fast ordentligt. Använd tving, skruvstycke eller liknande för att hålla arbetsstycket på plats. Det är mycket säkrare än att hålla det i handen och gör dessutom att du får båda händerna fria för att sköta verktyget.
• Undvik onaturliga arbetsställningar. Se till att du står stadigt och hela tiden har god balans.
• Stickkontakten ska alltid vara urdragen ur eluttaget när du inte använder elhyveln, eller när du utför underhåll eller byter verktyg på den.
• Kontrollera att det inte sitter kvar några skruvnycklar eller andra verktyg på maskinen. Kontrollera alltid att nycklar och inställningsverktyg har tagits bort innan du sätter på maskinen.
• Undvik att sätta på maskinen av misstag. Bär inte ett elverktyg med fingret mot strömbrytaren när det är anslutet till elnätet. Kontrollera alltid att verktyget är avstängt innan du sätter i stickkontakten.
• Användning av förlängningssladdar utomhus: när du arbetar utomhus får endast godkända förlängningssladdar användas och de ska vara ordentligt märkta för ändamålet.
• Var hela tiden uppmärksam! Tänk på vad du gör och använd sunt förnuft när du arbetar. Använd inte elverktyget om du är trött eller har svårt att koncentrera dig.
• Inspektera alltid elhyveln efter användning för att kontrollera att den inte är skadad. Innan du använder elverktyget nästa gång ska du noga kontrollera att delar eller skyddande isolering inte är skadade för att förvissa dig om att de fungerar korrekt och enligt specifikationerna.

• Kontrollera att rörliga delar fungerar som de ska och inte kärvar samt att inga delar är skadade. Alla delar måste vara korrekt monterade enligt alla instruktioner och villkor så att elverktyget fungerar felfritt.

• Skyddsisolering och delar som är skadade måste repareras hos godkänd serviceverkstad eller bytas ut. Skadade delar, reglage eller utslitna kolborstar och remmar måste bytas ut på verkstad för kundservice.
  • Använd inte elektriska verktyg som inte går att stänga av.
  • Använd alltid hörselskydd under arbete med verktyget.

• Av elsäkerhetsskäl rekommenderas att jordfelsbrytare eller jordfelsdetektor alltid används när elverktyg används.
• Använd endast extrautrustning eller tillbehör som finns angivna i bruksanvisningen. Du riskerar att skadas om du använder andra verktyg och andra tillbehör.
  • Ta inte isär elverktyget eller tillbehören. Byt aldrig ut några komponenter själv.
• Dra omedelbart ur stickkontakten om du upptäcker något ovanligt medan du arbetar, till exempel ovanliga ljud och lukter, att kåpan blir ovanligt varm eller att det utvecklas rök. Ta med maskinen till godkänd verkstad för att kontrollera att den inte är skadad och låt reparera den om så behövs.
• Låt endast behörig elektriker reparera elverktyget. Detta elverktyg uppfyller kraven i vanliga säkerhetsföreskrifter och standarder. Reparationer får endast utföras av behörig elektriker, och endast originaldelar från märkestillverkaren får användas. Annars ökar olycksrisken.
  • Vänta tills motorn och hyvelstålet har stannat helt innan du lägger ifrån dig hyveln.
• Använd rätt tillbehör. Använd inte verktyg eller tillbehör som har för låg effekt för tungt arbete. Använd inte verktyg för något annat syfte eller arbete än de är avsedda för. Elhyveln får endast användas för arbeten som inte innebär någon fara för användaren. Den får till exempel inte användas för att korta av brädor eller lister, för att slipa golv eller för att skrapa bort rost från metallföremål.
• Underhåll verktygen noga. Håll hyvelstålen skarpa och rena så att du kan arbeta bra och säkert med dem.
  • Följ underhållsinstruktionerna och anvisningarna för att byta hyvelstål.
• Kontrollera stickkontakten och kabeln regelbundet och låt behörig fackman byta ut dem när så behövs.
• Kontrollera förlängningssladden regelbundet och byt ut den om den är skadad.
• Håll handtaget torrt och fritt från olja och fett.

TEKNISKA DATA

Märkspänning	230 V / 50 Hz
Effekt	900 W
Varvtal, obelastad	16000 v/min
Nyvelbredd	82 mm
Hyveldjup	0-3 mm
Skyddsklass	II
Ljudeffektsnivå, LwA	97 dB(A)
Ljudtrycksnivå, LpA	86 dB (A), K=3 dB
Max vibrationsnivå	6,4 m/s 2 , K= 1,5m/s 2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING!

Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

BESKRIVNING

1. Reglage för justering av hyveldjup
2. Visning av hyveldjup
3. Säkerhetsspärr
4. Handtag
5. Strömbrytare

HANDHAVANDE

OBS!

• Dra alltid ut stickkontakten ur eluttaget innan maskinen justeras eller service eller underhåll ska utföras.
• Ändra aldrig skärdjup under arbetets gång för då blir ytan ojämn. För att undvika felaktig användning ska hyveln ställas in på "0" igen.
  • Rör aldrig arbetsstycket medan du arbetar.

Innan du börjar använda maskinen ska du kontrollera att spänningen på hyvelns typskylt överensstämmer med den aktuella nätspänningen och frekvensen.

Ställ arbetsbordet på ett stabilt och jämnt underlag och justera verktyget med en tving eller ett skruvstycke.

Vrid justerskruven medsols för att ställa in skärdjupet. Det finns en skala på justervredet som visar det inställda skärdjupet i mm. Vrid vredet tills önskat skärdjup har ställts in.

Anslut kabeln till eluttaget. För att sätta på ska du först trycka på säkerhetsspärren och hålla den intryckt medan du trycker på strömbrytaren (ON/OFF). Maskinen är nu påslagen och du kan släppa säkerhetsspärren.

För att få en jämn och slät yta ska du ha större skärdjup vid råhyvling och ett mindre skärdjup för finhyvling. Håll hyveln rakt medan du arbetar, annars blir ytan ojämn. Stäng av hyveln när du är klar med arbetet och dra ur stickkontakten.

Elhyveln får endast användas på arbetsstyckets ovansida. Hyvla aldrig underifrån eller från sidan. Se till att alla rörliga delar har stannat helt innan du lägger ifrån dig maskinen.

Parallellanslag

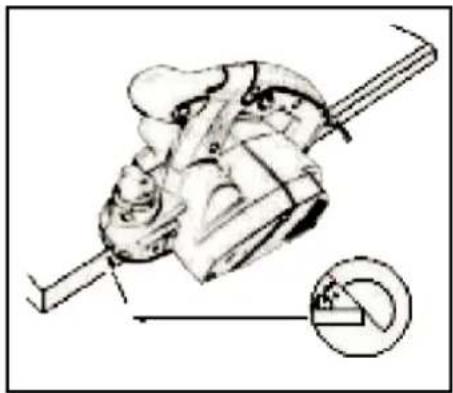

Ett parallellanslag medföljer denna elhyvel. Med detta tillbehör kan du hålla exakt rätt riktning på ett rakt arbetsstycke. Bilden här intill visar hur du monterar det.

Det så kallade V-spåret sitter framtill i den höjdjusterbara sulan. Detta spår kan användas för att göra en ca 6 mm bred fasning i kanterna på ett arbetsstycke. Men fasning kräver stor skicklighet eftersom det inte finns något stopp, och därför kan fasningen mycket lätt misslyckas.

Använd alltid skyddshandskar när du byter hyvelstål.

Hyvelstålen till denna maskin är vändbara. Gör på följande sätt för att byta eller vända på det: Använd den medföljande skruvnyckeln (tillbehör).

Lossa de tre skruvarna i stålhållaren. Ta sedan ur stålhållaren ur kuttern och dra ut hyvelstålet från sidan. Skjut sedan in det nya eller det vända hyvelstålet i stålhållaren från sidan.

Tryck sedan in hållaren så långt som möjligt i kuttern och centrera stålet. Skruva slutligen i de tre skruvarna i stålhållaren tills den sitter ordentligt fast.

Innan du rengör maskinen ska du kontrollera att stickkontakten är urdragen ur eluttaget. Torka sedan höljet med en torr, mjuk trasa. Maskinens hyvelstål slits ut efter ett tag. Om du fortsätter använda ett slött eller skadat hyvelstål försämras prestandan och elmotorn kan överbelastas. Kontrollera hyvelstålet regelbundet.

Byta drivrem

Efter lång användningstid kan drivremmen glida av drivaxeln eller till och med gå av. Om hyvelstålet inte roterar när motorn går är detta förmodligen orsaken. För att byta rem ska du öppna hyveln på vänster sida med en stjärnskruvmejsel. Du kan nu ta bort remmen genom att lyfta den med en kraftig skruvmejsel och samtidigt vrida drivaxeln några varv. Sätt först på den nya remmen på det mindre hjulet och sedan på det större samtidigt som du vrider det flera varv. Om du får problem med att byta drivrem ska du kontakta vår kundtjänst.
