| Typ produktu | Termostat |
| Marka | Danfoss |
| Model | TP7001 |
| Wymiary (szer x wys x gł) | 140 x 91 x 28 mm |
| Waga | Ok. 200 g (z bateriami) |
| Zasilanie | 2 x baterie alkaliczne AA lub 230 V ± 15% 50 Hz |
| Kopia zapasowa programu | Dane pozostają zachowane przez cały cykl życia produktu |
| Typ przekaźnika wyjściowego | 1 x SPDT, typ 1B |
| Obciążenie styków przekaźnika | 3(1) A, 10-230 V |
| Wejścia dla czujników zdalnych | Maksymalnie trzy (czujnik pokojowy/zewnętrzny/graniczny lub styk) |
| Zakres temperatury | 5-30 °C (ustawiany przez opcje 30 i 31) |
| Dokładność temperatury | ± 1 °C |
| Dokładność czasu | ± 1 minuta na miesiąc |
| Norma projektowania | EN 60730-2-7 |
| Stopień ochrony | Stopień zanieczyszczenia 2 |
| Test nacisku kulki | 75 °C |
| Możliwości programowania | 2, 4 lub 6 przełączeń dziennie; tryb 7 dni, 5/2 dni lub 24 godziny |
| Zaawansowane opcje | Górna/dolna granica, WŁ/WYŁ lub chronoproporcjonalny, korekcja temperatury, blokada klawiatury, kalibracja, czujnik graniczny, wejście cyfrowe |
| Możliwości resetowania | Reset częściowy, pełny reset przez użytkownika lub instalatora |
| Konserwacja | Timer interwału konserwacji ustawiany (przez instalatora) |
| Czyszczenie | Przetrzeć obudowę suchą lub lekko wilgotną szmatką. Nie używać agresywnych środków czyszczących. |
| Bezpieczeństwo | Zabezpieczenie przed nieautoryzowanym użyciem za pomocą przełączników DIP; blokada dziecięca poprzez blokadę klawiatury |
| Części zamienne i możliwość naprawy | Tylko wymiana przez wykwalifikowanego instalatora; oryginalne części poprzez Danfoss |
Często zadawane pytania - TP7001 DANFOSS
Pytania użytkowników dotyczące TP7001 DANFOSS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Termostat w formacie PDF za darmo! Znajdź swoją instrukcję TP7001 - DANFOSS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TP7001 marki DANFOSS.
INSTRUKCJA OBSŁUGI TP7001 DANFOSS
Instrukcja montażu Installationsguide Installatiehandleiding
Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Wszystkie znaki towarowe użyte w tym materiale są własnością odpowiednich spółek Danfoss. Danfoss oraz logotyp Danfoss to zastrzeżone znaki handlowe firmy Danfoss A/S. Wszystkie prawa zastrzeżone.

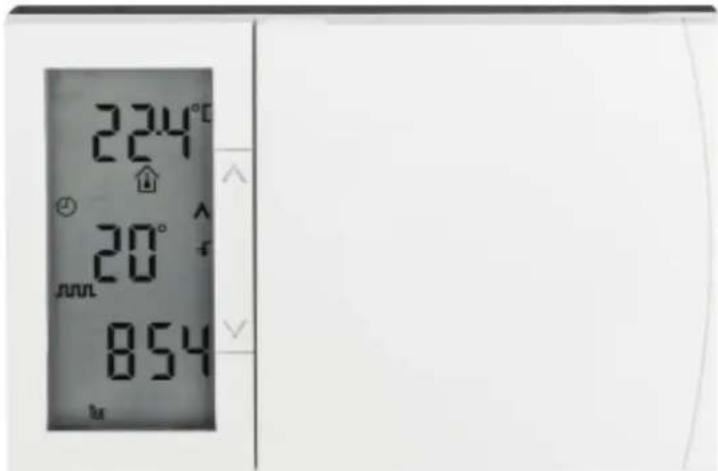

Elektroniczny programowalny termostat pokojowy

PL
DK
NL
Indeks
1.0 Instrukcja montażu....4
2.0 Dane techniczne....4
3.0 Instalacja....5
3.1 Zdejmowanie płytki montażowej ....5
3.2 Zalecenia dotyczące montażu 5
3.3 Montaż płyty tylnej ....5
3.4 Podłączenia elektryczne......6
3.5 Baterie 6
3.6 Zabezpieczanie przed manipulowaniem przez osoby niepowołane 7
3.7 Montaż urządzenia
3.8 Uruchamianie urządzenia 7
4.0 Zaawansowane opcje programowane przez instalatora ..7
4.1 Licznik czasu do następnego przeglądu serwisowego ..8
4.2 Wejście w tryb zaawansowanych opcji programowanych przez instalatora......8
5.0 Resetowanie urządzenia....18
5.1 Resetowanie częściowet
5.2 Resetowanie pełne przez użytkownika 19
5.3 Resetowanie pełne przez instalatora .... 19
1.0 Instrukcja montażu
Uwaga:
Urządzenie to powinno być instalowane jedynie przez wykwalifi kowanego elektryka lub uprawnionego instalatora urządzeń grzewczych. Montaż powinien spełniać wymagania określone przez aktualne przepisy IEEE.
2.0 Dane techniczne
| Dane techniczne TP7001 TP7001M | ||
| Zasilanie | 2 baterie alkaliczne AA/MN1500/LR6 | 230 V ± 15% 50 Hz |
| Podtrzymanie pamięci Na cały okres użytkowania urządzenia | ||
| Fabrycznie ustawiony zegar/ kalendarz | Automatyczna zmiana czasu z letniego na zimowy i na odwrót | |
| Typ przekaźnika wyjściowego 1 x SPDT, typ 1B | ||
| Obciążalność styków 3(1) A, 10-230 V | ||
| Wejścia dla czujników zdalnych | Maksymalnie trzy czujniki zdalne, które mogą być ustawiane przez instalatora dla czujnika zdalnego temperatury, czujnika ograniczającego, czujnika zewnętrznego, styku okiennego lub styków przełącznika GSM. | |
| Znamionowe napięcie impulsu 2,5 kV | ||
| Wymiary (mm) 140 x 91 x 28 (szer. x wys. x gł.) | ||
| Wytrzymałość termoplastyczna | 75°C | |
| Zakres temperatur 5–30°C | ||
| Zgodność z normą | EN 60730-2-7 | |
| Klasa zanieczyszczenia 2 stopień | ||
| Dokładność czasu ± 1 minuta na miesiąc | ||
| Dokładność regulacji | ±1°C | |
3.0 Instalacja

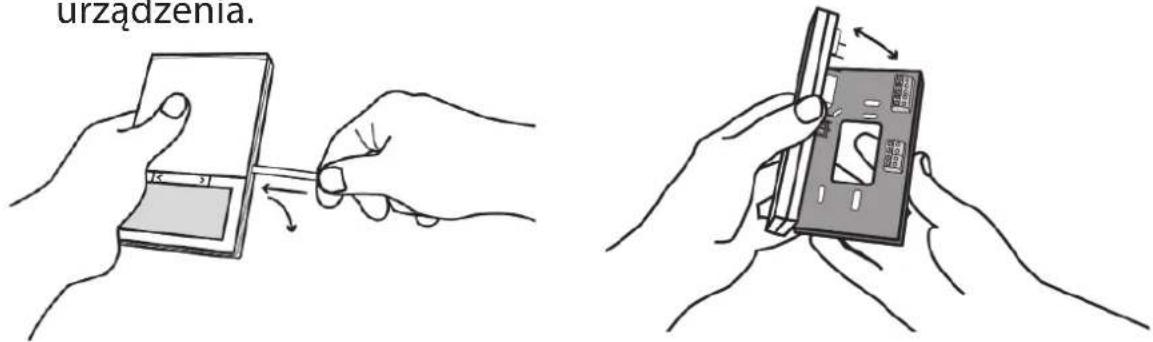

3.1 Najpierw zdemontować płytkę ścienną znajdująca się z tyłu urządzenia.

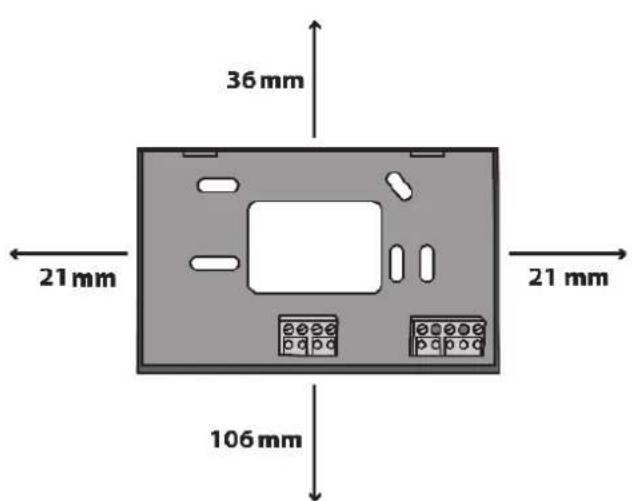

3.2 Od lewego górnego rogu płytki ściennej powinien być zachowany odstęp co najmniej 21 mm w prawo, 21 mm w lewo, 36 mm w góry oraz 106 mm w dół, aby można było zamontować moduł wtykowy.

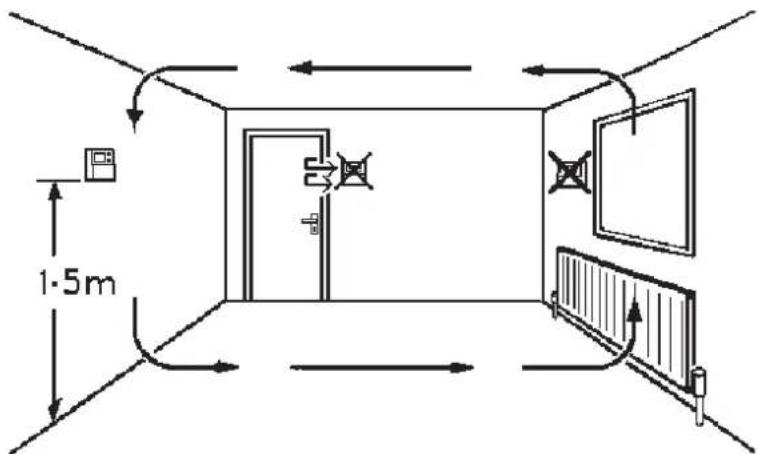

3.3 Termostat TP70001/TP7001M i opcjonalny zdalny czujnik pokojowy zamocować na wysokości około 1,5 m od podłogi, z dala od przeciągów i źródeł ciepła, takich jak grzejniki i kominki, oraz miejsc, gdzie bezpośrednio pada światło słoneczne.

3.4 Schematy podłączania przewodów
Model z zasilaniem bateryjnym


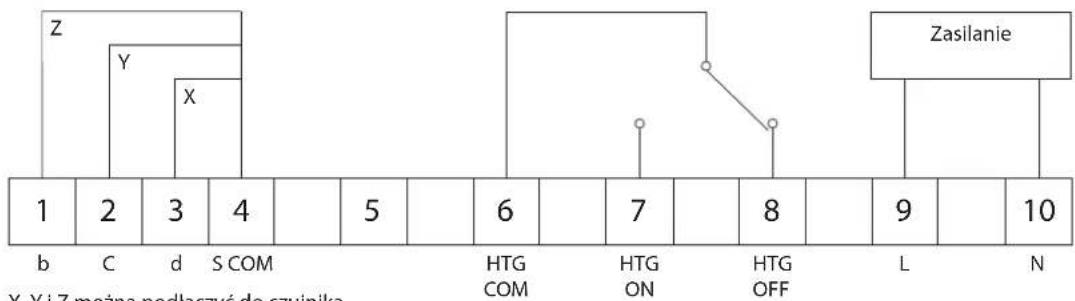

Model z zasilaniem sieciowym
X, Y i Z można podłączyć do czujnika pokojowego/zewnętrznego/ogranicznika lub do włącznika
Termostaty TP7001 i TP7001M mają trzy wejścia (b, C i d), które mogą być wykorzystane do podłączenia trzech typów czujników/sygnałów wejściowych.
Obsługiwane są następujące typy czujników:
1) Zdalny czujnik temperatury w pomieszczeniu (sprzedawany oddzielnie).
2) Czujnik ograniczający, np. czujnik temperatury podłogi (sprzedawany oddzielnie). Uwaga: Symbol F10 na wyświetlaczu - temperatura podłogi przekroczyła temperaturę graniczną.
3) Czujnik zewnętrzny (sprzedawany oddzielnie).
4) Styki okienne, styki czytnika kart lub styki przełącznika GSM.
Uwaga: Wskazówki dotyczące instalacji znajdują się w części „Zaawansowane opcje programowane przez instalatora”.

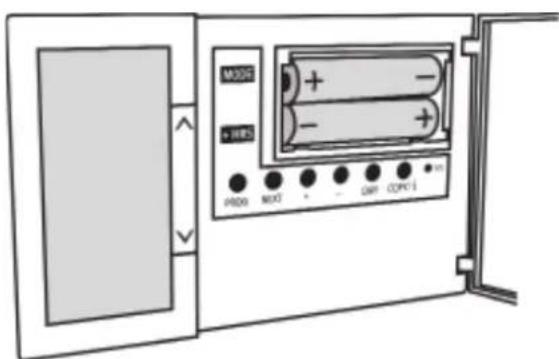

3.5 W przypadku wersji urządzenia TP7001 z zasilaniem bateryjnym włożyć baterie, upewniając się, że orientacja biegunów jest prawidłowa.

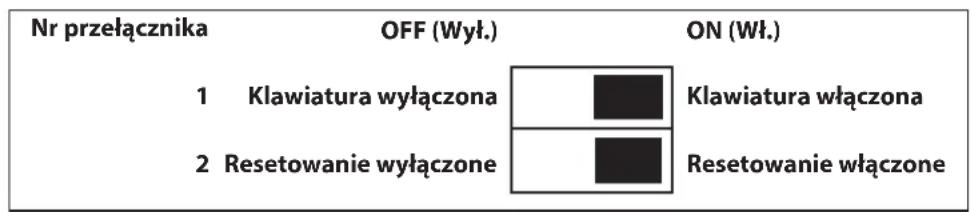

3.6 Urządzenie można zabezpieczyć przed manipulowaniem przez osoby niepowołane, ustawiając przełączniki DIL, które dezaktywują klawiaturę i/lub funkcje resetowania. Przełączniki DIL znajdują się z tyłu urządzenia.

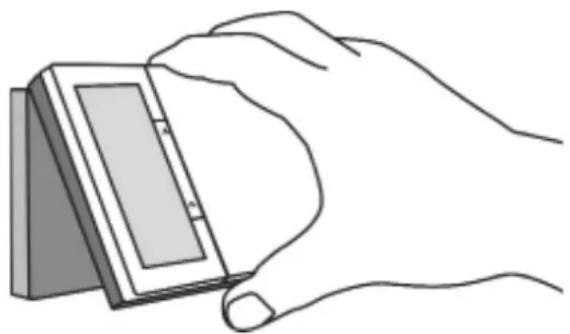

3.7 Zamontować moduł na płytce naściennej.

Uwaga: Przed rozpoczęciem montażu/demontażu termo- statu należy zawsze odłączyć zasilanie. Nigdy nie należy montować ani demontować modułu, kiedy płytka ścienna jest pod napięciem.

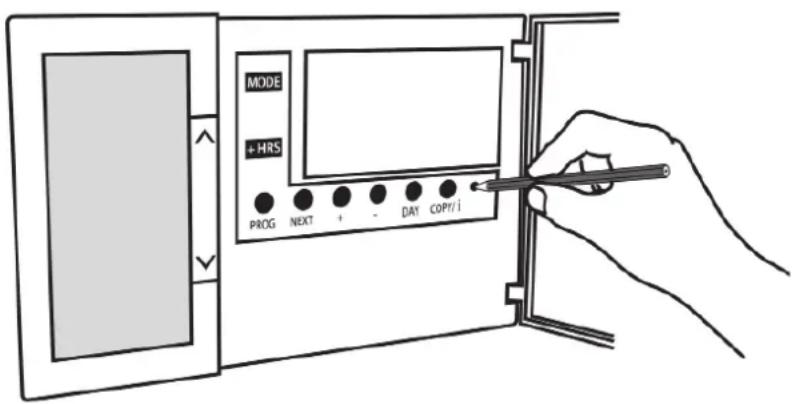

3.8 Po podłączeniu modułu do zasilania zaleca się naciśnięcie i zwolnienie przycisku RESET, aby wykonać rozruch termostatu TP7001.
4.0 Zaawansowane opcje programowane przez instalatora
Model TP7001 ma pewną liczbę zaawansowanych funkcji, które mogą być ustawiane przez użytkownika. Dostęp do nich jest możliwy w trybie zaawansowanych opcji programowanych przez użytkownika. Szczegółowe informacje znajdują się w instrukcji obsługi, w części Zaawansowane opcje programowane przez użytkownika.
Model TP7001 ma pewną liczbę dodatkowych zaawansowanych funkcji, które mogą być ustawiane przez instalatora w celu zwiększenia skuteczności działania układu i, w razie potrzeby, zmiany zakresu użytkowania urządzenia. Dostęp do nich jest możliwy w trybie zaawansowanych opcji programowanych przez instalatora. Są to ustawienia opcjonalne, używane tylko w razie potrzeby korzystania z rozszerzonych funkcji.
4.1 Licznik czasu do następnego przeglądu serwisowego
Informacje na temat dostępu do tej funkcji można uzyskać w naszym biurze pomocy technicznej. Prosimy pamiętać, że udzielamy ich tylko uprawnionym instalatorom instalacji grzewczych.
4.2 Wejście w tryb zaawansowanych opcji programowanych przez instalatora
Aby wejść w tryb zaawansowanych opcji programowanych przez instalatora, należy wykonać następujące czynności:
a) Nacisnąć i przytrzymać przez 3 sekundy przyciski V i PROG, aby wejść w tryb zaawansowanych opcji programowanych przez użytkownika — wskazania wyświetlacza pokazano na ilustracji obok.
b) Nacisnąć i przytrzymać przez 5 sekund przyciski V, Λ i PROG, aby wejść w tryb zaawansowanych opcji programowanych przez instalatora — wskazania wyświetlacza pokazano na ilustracji obok.
c) Posługując się przyciskami „+” i „-”, przewijać opcje w przód i w tył, a następnie przy pomocy przycisków V i Λ zmienić ustawienia opcji. Migające cyfry na środku wyświetlacza wskazują numer wybranej opcji. Duże znaki u góry lub u dołu wyświetlacza pokazują wybraną wartość dla opcji.
d) Aby wrócić do trybu pracy (RUN), należy nacisnąć i przytrzymać PROG tak długo, aż wyświetlacz powróci do trybu pracy (RUN).


| Opcja 30 — Ustawianie górnej granicy zakresu temperatury | ![]() |
| Opcja ta umożliwia ograniczenie od góry zakresu ustawień termostatu. Należy naciskać przycisk „+” tak długo, aż zostanie wyświetlona opcja 30, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| Można ustawić dowolną wartość z przedziału od 40,0°C do 5°C, w krokach co 0,5°C. | |
| Ustawienie fabryczne = 30°C |
| Opcja 31 — Ustawianie dolnej granicy zakresu temperatury | ![]() |
| Opcja ta umożliwia ograniczenie od dołu zakresu ustawień termostatu. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 31, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| Można ustawić dowolną wartość z przedziału od 40,0°C do 5°C, w krokach co 0,5°C. | |
| Ustawienie fabryczne = 5°C |
| Opcja 32 — Umożliwienie wyłączenia poniżej minimalnej nastawy | ![]() |
| Opcja ta umożliwia wybór funkcji wyłączenia (OFF), jeśli zostanie wybrany punkt poniżej minimalnej nastawy. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 32, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| 0 = Opcja wyłączona | |
| 1= Opcja włączona (ustawienie fabryczne) |
Opcja 33 — Umożliwienie włączenia powyżej maksymalnej nastawy
Opcja ta umożliwia wybór funkcji włączenia (ON), jeśli zostanie wybrany punkt powyżej maksymalnej nastawy. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 33, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
$$ 0 = \text { Opcja wyłączona (ustawienie (fabryczne) } $$
$$ 1 = \text { Opcja włączona } $$
0
33
Opcja 34 — Wybór regulacji On/Off lub regulacji chronoproporcjonalnej
Ta opcja umożliwia pracę termostatu w trybie zamknij/otwórz lub wybranie liczby cykli w regulacji chronoproporcjonalnej. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 34, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
$$ 0 = \text { Tryb zamknij / otwórz (On / Off) } $$
$$ 3 = 3 \text { cykle na godzinę } $$
$$ 6 = 6 \text { cykli na godzinę (ustawienie fabryczne) } $$
$$ 9 = 9 \text { cykli na godzinę } $$
$$ 1 2 = 1 2 \text { cykli na godzinę } $$
6
34
Opcja 35 — Ustawianie czasu całkowania (opcja 34 ustawiona na wartość 3, 6, 9 lub 12)
Za pomocą tej opcji można ustawić czas całkowania algorytmu PI, aby zwiększyć dokładność regulacji. Jest ona aktywna tylko wówczas, gdy opcja 34 została ustawiona na cykle chronoproporcjonalne (3, 6, 9 lub 12). Przed regulowaniem należy zasięgnąć porady u producenta. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 35, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
(Przed regulacją zasięgnąć porady)
$$ \begin{array}{l} 2. 5 = \text {Czas całkowania ustawiony na} 2, 5 \% (\text {ustawienie fabryczne}) \end{array} $$
$$ 5 = \text { Czas całkowania ustawiony na } 5 \% $$
$$ 10 = \text { Czas całkowania ustawiony na } 10 \% $$
25
35
| Opcja 36 — Ustawianie zakresu tymczasowej ręcznej zmiany zadanej wartości temperatury | 036 |
| Za pomocą tej opcji można ustawić zakres tymczasowej ręcznej zmiany przez użytkownika wcześniej ustawionej wartości temperatury. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 36, a następnie przy pomocy przycisków V i Λ wybrać żądane ustawienie. Ta opcja jest niedostępna, jeśli dla opcji 40 termostatu jest ustawiony tryb stałej temperatury. | |
| 0 = Brak ograniczeń (ustawienie fabryczne) | |
| 1 = Ograniczenie do ± 2^ | |
| 2 = Zmiana ustawienia niemożliwa |
| Opcja 37 — Ustawianie czasu obowiązywania ręcznej zmiany | 037 |
| Za pomocą tej opcji można ustawić czas obowiązywania wprowadzonej przez użytkownika zmiany uprzednio zaprogramowanej temperatury. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 37, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. Ta opcja jest niedostępna, jeśli dla opcji 40 termostatu ustawiono tryb stałej temperatury lub jeśli ograniczenie zmiany jest wyłączone. | |
| 0 = Następne zdarzenie (ustawienie fabryczne) | |
| 1 = 1 godzina | |
| 2 = 2 godziny | |
| 3 = 3 godziny | |
| 4 = 4 godziny |
Opcja 38 — Stan przekaźnika w razie wykrycia niskiego poziomu naładowania baterii (dotyczy tylko wersji z zasilaniem bateryjnym)
Ta opcja ustala położenie, w jakim ustawiany jest przekaznik w przypadku wyłączenia urządzenia z powodu rozładowania się baterii. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 38, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. Ta opcja jest dostępna tylko w modelach z zasilaniem bateryjnym.
0 = Wyjście wyłączone (OFF; ustawienie fabryczne)
1 = Wyjście włączone (ON)
8
38
Opcja 40 — Liczba ustawień temperatury dziennie
Za pomocą tej opcji można zaprogramować liczbę przełączeń (nastaw) termostatu w ciągu dnia na 2, 4 lub 6 albo wybrać działanie termostatu w trybie stałej temperatury. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 40, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
1 = stała temperatura (regulacja ręczna — bez funkcji programowania)
2 = 2 nastawy na dobę
4 = 4 nastawy na dobę
6 = 6 nastaw na dobę (ustawienie fabryczne)
6
40
Opcja 41 — Tryb pracy (7 dni, 5/2 dni lub 24 godziny)
Za pomocą tej opcji można ustawić termostat do pracy w trybie 7-dniowym, 5/2 dni lub 24-godzinnym. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 41, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. Ta opcja jest niedostępna, jeśli dla opcji 40 termostatu jest ustawiony tryb stałej temperatury.
7 = Program 7-dniowy (ustawienie fabryczne)
5-2 = Program 5+2 dni (lub program A–B, jeśli dla opcji 1 ustawiono dzień A)
24 = Program 24-godzinny
7
41
| Opcja 70 — Ustawianie wariantu blokady klawiatury | ![]() |
| Za pomocą tej opcji można ustawić zakres funkcjonalności klawiatury dla użytkownika. Jest ona aktywna tylko wtedy, gdy przełącznik DIL 1 jest ustawiony na „nieaktywny”. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 70, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| 0 = Blokada standardowa: zablokowane funkcje programowania (ustawienie fabryczne) | |
| 1 = Blokada pełna: zablokowane wszystkie klawisze |
Opcja 71 — Ustawianie załączenia ze zwłoką (tylko w modelach 24/230 V)
Za pomocą tej opcji można wymusić załączenie ze zwłoką przy uruchamianiu następującym po przerwie w dopływie prądu. Ma to na celu zmniejszenie obciążenia sieci elektrycznej. Długość zwłoki jest losowa i zawiera się w przedziale od 2 do 90 sekund. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 71, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
0 = Opcja wyłączona (ustawienie (fabryczne)
1 = Opcja włączona

Opcja 72 — Numer referencyjny miejsca instalacji nadany przez właściciela
Za pomocą tej opcji właściciele wielu lokali mogą zapisać w pamięci termostatu numer referencyjny miejsca instalacji. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 72, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
00 (ustawienie fabryczne)
Dowolna wartość z przedziału od 01 do 99

Opcja 73 — Numer referencyjny termostatu nada- ny przez właściciela
Za pomocą tej opcji właściciele lokali mogą zapisać w pamięci termostatu numer referencyjny termostatu. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 73, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
000 (ustawienie fabryczne)
Dowolna wartość z przedziału 001–999
Opcja 74 — Format daty w zegarze kalendarzowym
Za pomocą tej opcji można wybrać format daty. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 74, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
0 = Format europejski (dd/mm/rr) (ustawienie fabryczne)
1 = Format amerykański (mm/dd/rr)
Opcja 75 — Wygaszenie wyświetlacza
Ta opcja umożliwia wygaszenie części wyświetlacza pokazującej zmierzoną temperaturę lub całego wyświetlacza, kiedy nie jest używany.
Należy naciskać + tak długo, aż zostanie wyświetlona opcja 75, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
0 = Wygaszenie wyświetlacza po 5 minutach
1 = Wygaszenie wyświetlania zmierzonej temperatury
2 = Wyświetlacz zawsze aktywny (ustawienie fabryczne)
| Opcja 80 — Aktywacja/blokada funkcji przedłużania grzania +HRS | ![]() |
| Za pomocą tej opcji można włączyć lub wyłączyć przycisk +HRS umożliwiający wydłużenie czasu grzania o 1, 2 lub 3 godziny. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 80, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| 0 = Opcja wyłączona | |
| 1= Opcja włączona (ustawienie fabryczne) |
| Opcja 81 — Tolerancja kalibracji termostatu | ![]() |
| Za pomocą tej opcji można ustawić dopuszczalne odchylenie kalibracyjne termostatu (maksymalnie o 1,5°C). Należy naciskać + tak długo, aż zostanie wyświetlona opcja 81, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| Dowolna wartość z przedziału od -1,5°C do +1,5°C, w krokach co 0,5°C. | |
| Ustawienie fabryczne to 0°C. |
| Opcja 90 — Defi niowanie typu czujnika zdalnego (czujnik zdalny 1 — złącze b na płycie tylnej) | ![]() |
| Za pomocą tej opcji można zdefi niować typ wejścia dla czujnika zdalnego. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 90, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| 0 = Brak czujnika (ustawienie fabryczne) | |
| 1 = Czujnik zdalny lub kanałowy; czujnik wewnętrzny wyłączony | |
| 2 = Zdalny czujnik ograniczający — za pomocą opcji 93 należy ustawić temperaturę | |
| 3 = Wejście cyfrowe dla czujnika okiennego, czytnika kart lub przełącznika GSM — za pomocą opcji 94 należy zdefi niować funkcjonalność | |
| 4 = Czujnik zewnętrzny (tylko w celach informacyjnych — bez możliwości sterowania według wskazań czujnika) | |
| Opcja 91 — Defi niowanie typu czujnika zdalnego (czujnik zdalny 2 — złącze C na płycie tylnej) | ![]() |
| Za pomocą tej opcji można zdefi niować typ wejścia dla czujnika zdalnego. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 91, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| 0 = Brak czujnika (ustawienie fabryczne) | |
| 1 = Czujnik zdalny lub kanałowy; czujnik wewnętrzny wyłączony | |
| 2 = Zdalny czujnik ograniczający — za pomocą opcji 93 należy ustawić temperaturę | |
| 3 = Wejście cyfrowe dla czujnika okiennego, czytnika kart lub przełącznika GSM — za pomocą opcji 94 należy zdefi niować funkcjonalność | |
| 4 = Czujnik zewnętrzny (tylko w celach informacyjnych — bez możliwości sterowania według wskazań czujnika) |
| Opcja 92 — Defi niowanie typu czujnika zdalnego (czujnik zdalny 3 — złącze d na płycie tylnej) | ![]() |
| Za pomocą tej opcji można zdefi niować typ wejścia dla czujnika zdalnego. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 92, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. | |
| 0 = Brak czujnika (ustawienie fabryczne) | |
| 1 = Czujnik zdalny lub kanałowy; czujnik wewnętrzny wyłączony | |
| 2 = Zdalny czujnik ograniczający — za pomocą opcji 93 należy ustawić temperaturę | |
| 3 = Wejście cyfrowe dla czujnika okiennego, czytnika kart lub przełącznika GSM — za pomocą opcji 94 należy zdefi niować funkcjonalność | |
| 4 = Czujnik zewnętrzny (tylko w celach informacyjnych — bez możliwości sterowania według wskazań czujnika) | |
| Uwaga: Można zainstalować tylko jeden czujnik każdego typu — ustawienia dla opcji 90–92 zostaną automatycznie ograniczone po wybraniu typów czujników. | |
| Opcja 93 — Ustawianie wartości temperatury dla czujnika ograniczającego(jedna z opcji 90–92 ustawiona na 2) | ![]() |
| Za pomocą tej opcji można zaprogramować termostatowy czujnik ograniczającego (typowym zastosowaniem jest ogrzewanie podłogowe). Należy naciskać + tak długo, aż zostanie wyświetlona opcja 93, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie. Jeśli temperatura zmierzona przez czujnik ograniczający przekroczy wartość graniczną, wyjście zostanie wyłączone do czasu, gdy temperatura spadnie o 2°C. Przez czas, w którym wyjście będzie nieaktywne, na wyświetlaczu będzie migać symbol „F10”.Ta opcja jest dostępna tylko w przypadku, gdy typ jednego zdalnego czujnika jest ustawiony na zdalny czujnik ograniczający (temperatury podłogi)(ustawienie 2). | |
| Dowolna wartość z przedziału od 20°C do 50°C, w krokach co 0,5°C | |
| Ustawienie fabryczne to 27°C | |
| Temperatura ustawiana dla czujnika ograniczającego (temperatury podłogi) będzie określana w zależności od rodzaju podłogi.Zalecane temperatury graniczne są następujące:Płytki na płycie wiórowej i podłogi drewniane: 27°CWykładzina dywanowa lub winylowa na płycie wiórowej: 35°CTerakota/płytki na wylewce betonowej: 40°CBeton, wylewka podłogowa itp.: 45°C | |
Opcja 94 — Konfi gurowanie typu przełącznika dla wejścia cyfrowego (jedna z opcji 90–92 ustawiona na 3)

Za pomocą tej opcji można zdefi niować typ przełącznika dla wejścia cyfrowego. Należy naciskać + tak długo, aż zostanie wyświetlona opcja 94, a następnie za pomocą przycisków V i Λ wybrać żądane ustawienie.
Ta opcja jest dostępna tylko w przypadku, gdy typ jednego zdalnego czujnika jest ustawiony na wejście cyfrowe (ustawienie 3).
0 = Styki normalnie zamknięte, otworzyć styki obwodu w celu wymuszenia przejścia do trybu termostatycznego, zamknąć styki w celu powrotu do zwykłego działania.
1 = Styki normalnie otwarte, zamknąć styki obwodu w celu wymuszenia przejścia do trybu termostatycznego, otworzyć styki w celu powrotu do zwykłego działania (ustawienie fabryczne).
5.0 Resetowanie urządzenia
5.1 Resetowanie częściowe
Resetowanie częściowe należy wykonać, jeśli z jakiegokolwiek powodu wyświetlacz zawiesi się.
- Nacisnąć i zwolnić przycisk RESET.

Nie powoduje to zresetowania żadnych programów, zegara ani daty. Po prostu powoduje przywrócenie działania w nietypowej sytuacji, gdy urządzenie przestaje reagować.
5.2 Resetowanie pełne przez użytkownika
- Nacisnąć i przytrzymać przycisk PROG.
- Nacisnąć i zwolnić przycisk RESET.
Spowoduje to zresetowanie godzin nastaw oraz wszystkich ustawień zaawansowanych opcji programowanych przez użytkownika. Godzina ani data nie zostaną zresetowane.
5.3 Resetowanie pełne przez instalatora
- Nacisnąć przyciski V i PRO i przytrzymać je przez ok. 3 sekundy, aby wejść do zaawansowanych opcji programowanych przez użytkownika.
- Nacisnąć przyciski V, A i PROG i przytrzymać je przez ok. 5 sekund, aby wejść do zaawansowanych opcji programowanych przez instalatora.
- Nacisnąć i przytrzymać przycisk PROG.
- Nacisnąć i zwolnić przycisk RESET.
Spowoduje to zresetowanie godzin nastaw i wszystkich ustawień zaawansowanych opcji programowanych przez użytkownika i instalatora oraz przywrócenie ich ustawień fabrycznych. Godzina, aktualna data oraz data najbliższego przeglądu serwisowego nie zostaną zresetowane.
PL
DK
NL
