| Producttype | Thermostaat |
| Merk | Danfoss |
| Model | TP7001 |
| Afmetingen (b x h x d) | 140 x 91 x 28 mm |
| Gewicht | Ongeveer 200 g (inclusief batterijen) |
| Voeding | 2 x AA alkalinebatterijen of 230 V ± 15% 50 Hz |
| Programmaback-up | Gegevens blijven bewaard gedurende de levenscyclus van het product |
| Schakeltype uitgangsrelais | 1 x SPDT, type 1B |
| Contactbelasting relais | 3(1) A, 10-230 V |
| Ingangen voor afstandvoeler | Maximaal drie (ruimte-/buiten-/limietvoeler of contact) |
| Temperatuurbereik | 5-30 °C (instelbaar via opties 30 en 31) |
| Temperatuurnauwkeurigheid | ± 1 °C |
| Tijdnauwkeurigheid | ± 1 minuut per maand |
| Ontwerpnorm | EN 60730-2-7 |
| Beschermingsgraad | Verontreinigingsgraad 2 |
| Kogeldruktest | 75 °C |
| Programmeermogelijkheden | 2, 4 of 6 schakelingen per dag; 7 dagen, 5/2 dagen of 24 uur modus |
| Geavanceerde opties | Boven-/ondergrens, AAN/UIT of chronoproportioneel, temperatuurcorrectie, toetsenbordblokkering, kalibratie, limietvoeler, digitale ingang |
| Resetmogelijkheden | Gedeeltelijke reset, volledige reset door gebruiker of installateur |
| Onderhoud | Timer voor onderhoudsinterval instelbaar (via installateur) |
| Reiniging | Veeg de behuizing af met een droge of licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen. |
| Veiligheid | Beveiliging tegen onbevoegd gebruik via DIP-switches; kinderslot via toetsenbordblokkering |
| Reserveonderdelen en repareerbaarheid | Alleen vervanging door gekwalificeerde installateur; originele onderdelen via Danfoss |
Veelgestelde vragen - TP7001 DANFOSS
Gebruikersvragen over TP7001 DANFOSS
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Thermostaat in PDF-formaat gratis! Vind uw handleiding TP7001 - DANFOSS en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TP7001 van het merk DANFOSS.
GEBRUIKSAANWIJZING TP7001 DANFOSS
Danfoss kan niet verantwoordelijk worden gehouden voor mogelijke fouten in catalogi, brochures en andere gedrukte materialen. Alle handelsmerken in dit document zijn het eigendom van de betreffende bedrijven. Danfoss en het Danfoss-woordmerk zijn handelsmerken van Danfoss A/S. Alle rechten voorbehouden.
Instrukcja montażu
TP7001
Installatie-instructies
TP7001-serie
1.0 Installatiehandleiding ....38
2.0 Overzicht van het systeem 38
3.0 Installatie....39
3.1 Het wandplaatje verwijderen 39
3.2 Overwegingen bij het installeren 39
3.3 Het wandplaatje bevestigen 39
3.4 Bedrading
3.5 Batterijen
3.6 Beveiliging tegen onbevoegd gebruik 41
3.7 De eenheid monteren 41
3.8 De eenheid starten....41
4.0 Geavanceerde programmeeropties voor installateurs.....41
4.1 Timer voor onderhoudsinterval 41
4.2 Invoer van geavanceerde programmering
door installateurs .... 42
5.0 Resetprocedure....51
5.1 Gedeeltelijke reset....51
5.2 Reset door gebruiker 51
5.3 Reset door installateur 51
1.0 Installatiehandleiding
Belangrijke opmerking:
Dit product mag uitsluitend worden geïnstalleerd door een gekwalifi ceerde elektricien of een deskundige verwarmingsinstallateur in overeenstemming met de geldende IEEE-bedradingsvoorschriften.
2.0 Overzicht van het systeem
| Kenmerken thermostaat TP7001 | TP7001M | |
| Voeding | 2 x AA/MN1500/LR6-alkalinebatterijen | 230 V ± 15% 50 Hz |
| Programmaback-up | Gegevens blijven bewaard gedurende de levenscyclus van het product | |
| Fabrieksinstelling kalenderklok | Automatische aanpassing aan zomer-/wintertijd | |
| Schakeltype uitgangsrelais 1 x SPDT, type 1B | ||
| Contactbelasting relais 3(1) A, 10-230 V | ||
| Ingangen voor afstandvoeler | Maximaal drie afstandvoelers, die door de installateur ingesteld kunnen worden als temperatuurvoeler op afstand, limietvoeler, buitenvoeler, raamcontact of telefonisch geactiveerde schakelcontacten. | |
| Nominale impuls spanning 2,5 kV | ||
| Afmetingen (mm) 140 x 91 x 28 (b x h x d) | ||
| Kogeldruktest 75 °C | ||
| Temperatuurbereik 5-30 °C | ||
| Ontwerpnorm | EN 60730-2-7 | |
| Verontreinigingsgraad 2 | ||
| Tijdnauwkeurigheid ± 1 minuut per maand | ||
| Temperatuurnauwkeurigheid ± 1 °C | ||
3.0 Installatie

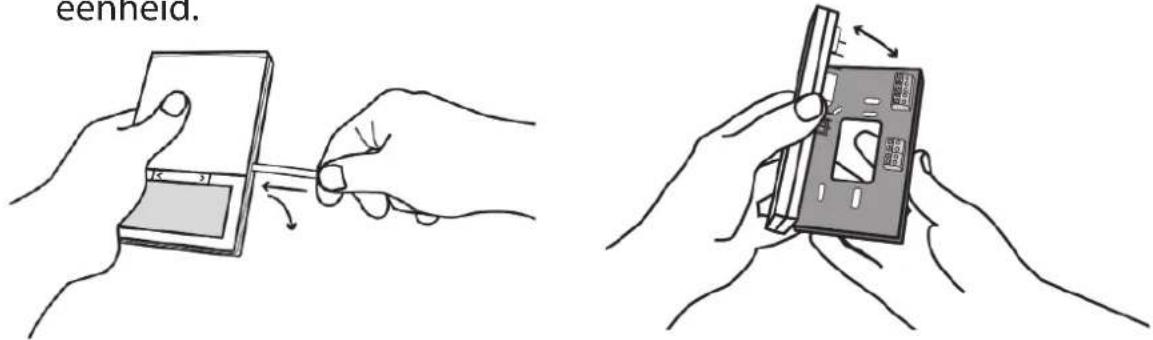

3.1 Verwijder eerst het wandplaatje van de achterzijde van de eenheid.

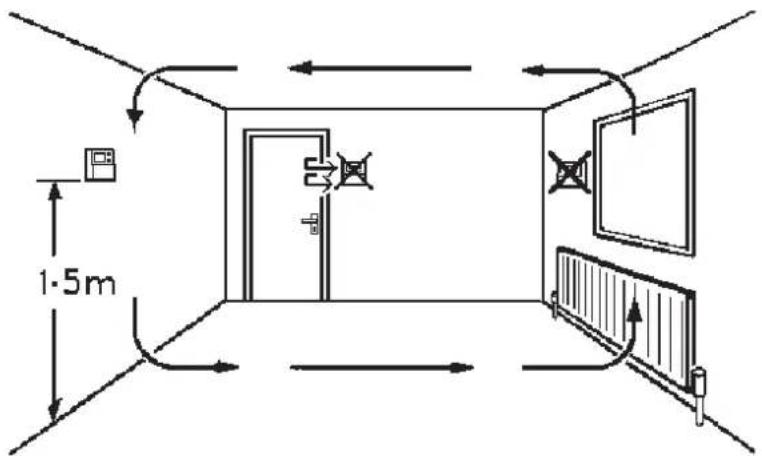

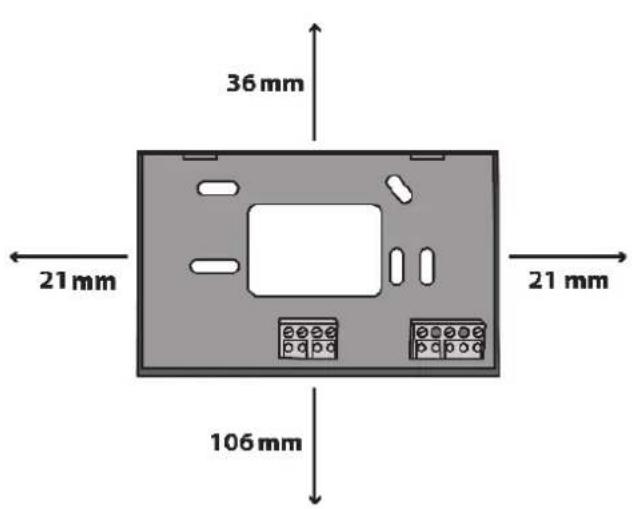

3.2 Om de insteekmodule te monteren, moet minimaal de volgende vrije ruimte worden aangehouden, gerekend vanaf de linker-bovenhoek van het wandplaatje: 21 mm rechts, 21 mm links, 36 mm boven en 106 mm onder.


3.3 Bevestig de TP70001/TP7001M en optionele ruimtevoeler op afstand op een hoogte van ongeveer 1,5 m vanaf de vloer, uit de buurt van tocht of warmtebronnen zoals radiatoren, open vuur of direct zonlicht.

3.4 Zie onderstaande schema's voor de bedradingsaansluitingen:
Batterijversie


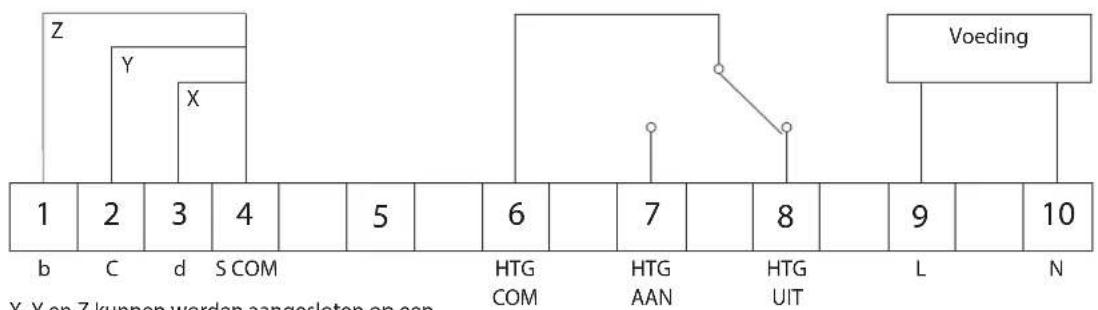

Netvoedingsversie
X, Y en Z kunnen worden aangesloten op een ruimte-/buiten-/limietvoeler of -contact
Bij de TP7001 en TP7001M kunnen drie typen ingangen/voelers worden gebruikt door ingang b, C en d te gebruiken.
De typen voelers zijn als volgt:
1) Ruimtetemperatuurvoeler op afstand (verkrijgbaar als accessoire). 2) Limietvoeler, bijvoorbeeld als vloertemperatuurvoeler (verkrijgbaar als accessoire). NB F10 in display – de temperatuur van de ondervloer heeft de drempeltemperatuur overschreden.
3) Buitenvoeler (verkrijgbaar als accessoire).
4) Raamcontacten, contacten voor kaartlezers of voor telefonische schakeling.
NB Zie voor instelinstructies de Geavanceerde programmeeropties voor installateurs.

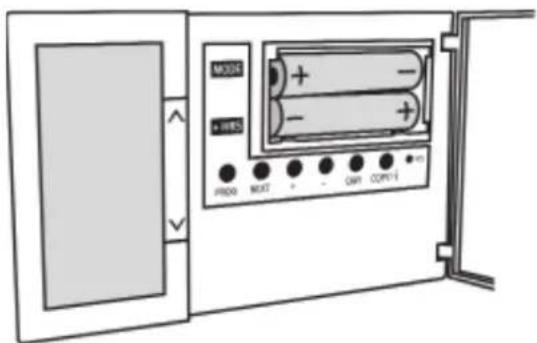

3.5 Voor de TP7001-batterijversie:
plaats de batterijen met de polen in de juiste richting.

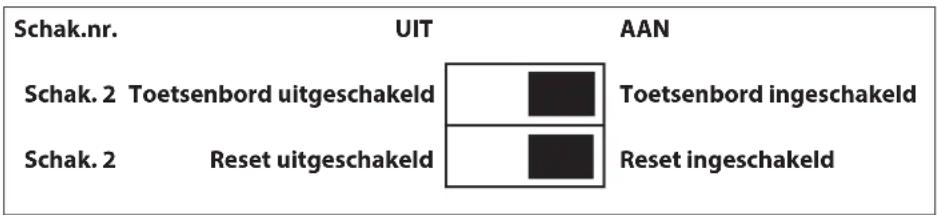

3.6 De eenheid kan indien nodig worden beveiligd tegen gebruik door onbevoegden door het instellen van de DIP-switches waarmee het toetsenbord en/of de resetfuncties worden uitgeschakeld. De DIP-switches bevinden zich aan de achterzijde van de eenheid.

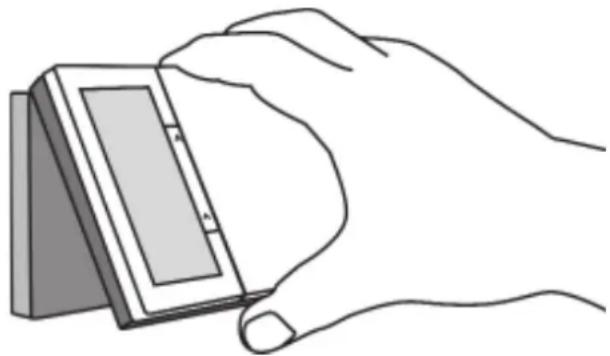

3.7 Monteer de eenheid op het wandplaatje.

NB Schakel altijd eerst de netvoeding uit en bevestig/verwijder de thermostaat nooit op/van een wandplaatje waarop spanning staat.

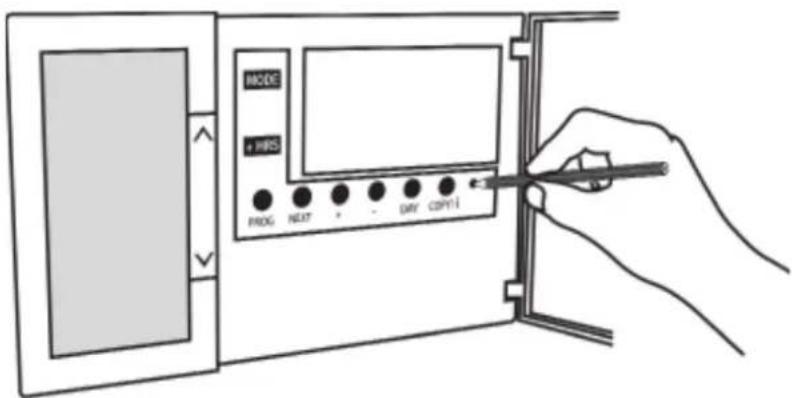

3.8 Het wordt aangeraden om na het inschakelen van de eenheid de RESET-knop kort in te drukken om de TP7001-eenheid te starten.
4.0 Geavanceerde programmeeropties voor installateurs
De TP7001 heeft een aantal geavanceerde functies die door de gebruiker kunnen worden ingesteld. Deze zijn toegankelijk via de geavanceerde programmeermodus voor gebruikers; zie Geavanceerde programmering door gebruikers in de gebruikershandleiding voor meer informatie. De TP7001 heeft een aantal aanvullende geavanceerde functies die kunnen worden ingesteld door de installateur om het systeem effi ciënter te laten werken en, indien nodig, de gebruikersfunctionaliteit van het product te wijzigen. Deze zijn toegankelijk via een geavanceerde programmeermodus voor installateurs. Deze instellingen zijn optioneel en hoeven alleen te worden gebruikt als men behoefte heeft aan de geavanceerde functies.
4.1 Timer voor onderhoudsinterval
Instructies voor het verkrijgen van toegang tot deze functies zijn op te vragen bij onze klantenservice. Deze worden echter uitsluitend verstrekt aan gekwalifi ceerde verwarmingsinstallateurs.
4.2 Invoer van geavanceerde programmering door installateurs
Volg onderstaande stappen om de geavanceerde programmeermodus voor installateurs te openen:
a) Houd de toetsen V en PROG gedurende 3 seconden ingedrukt om de geavanceerde programmeermodus voor gebruikers te openen. Het display verandert en geeft het beeld hiernaast te zien.

b) Houd de toetsen V, Λ en PROG gedurende 5 seconden ingedrukt om de geavanceerde programmeermodus voor installateurs te openen. Het display verandert opnieuw en geeft het beeld hiernaast te zien.
c) Gebruik de toetsen + en - om achter- en voorwaarts door de opties te schuiven en gebruik vervolgens de toetsen V en Λ om de optie-instellingen te wijzigen. De knipperende cijfers in het midden van het display
geven het nummer van de geselecteerde optie aan. De grote tekens boven of onder aan het display geven de geselecteerde instelling aan.
d) Om naar RUN terug te keren, houdt u de toets PROG ingedrukt tot het display terugkeert naar de eerdere RUN-modus.
| Optie 30 – Bovengrens temperatuur instellen | ![]() |
| Hiermee kunt u de bovengrens van het instelbereik van de thermostaat instellen. Druk op + totdat optie 30 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| Kan in stappen van 0,5 °C worden ingesteld op elke waarde van 40,0 °C tot 5 °C. | |
| Fabrieksinstelling = 30 °C |

| Optie 31 – Ondergrens temperatuur instellen | ![]() |
| Hiermee kunt u de ondergrens van het instelbereik van de thermostaat instellen. Druk op + totdat optie 31 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| Kan in stappen van 0,5 °C worden ingesteld op elke waarde van 5,0 °C tot 40,0 °C. | |
| Fabrieksinstelling = 5 °C | |
| Optie 32 – Uit-stand inschakelen bij ondergrens | ![]() |
| Hiermee kan de stand UIT worden geactiveerd wanneer een instelpunt onder de ondergrens wordt geselecteerd. Druk op + totdat optie 32 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 0 = uitgeschakeld | |
| 1 = ingeschakeld (fabrieksinstelling) | |
| Optie 33 – Uit-stand inschakelen bij bovengrens | ![]() |
| Hiermee kan de stand AAN worden geactiveerd wanneer een instelpunt boven de bovengrens wordt geselecteerd. Druk op + totdat optie 33 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 0 = uitgeschakeld (fabrieksinstelling) | |
| 1 = ingeschakeld | |
| Optie 34 – AAN/UIT of Chronoproportioneel selecteren | ![]() |
| Hiermee kan de thermostaat worden ingesteld om te werken in de Aan/uit-modus of op basis van een chronoproportionele cyclus. Druk op + totdat optie 34 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 0 = Aan/uit | |
| 3 = 3 cycli/uur | |
| 6 = 6 cycli/uur (fabrieksinstelling) | |
| 9 = 9 cycli/uur | |
| 12 = 12 cycli/uur | |
| Optie 35 – Integratietijd instellen(Optie 34 ingesteld op 3, 6, 9 of 12) | |
| Hiermee wordt de integratietijd van het PI-algoritme aangepast om de regelnauwkeurigheid te verhogen. Deze optie is alleen beschikbaar als optie 34 is ingesteld op Chronoproportioneel 3, 6, 9 of 12. Pas deze optie alleen aan na overleg met de fabrikant. Druk op + totdat optie 35 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren.(NB Vraag om advies voordat u deze instelling wijzigt) | |
| 2.5 = integratietijd ingesteld op 2,5%(fabrieksinstelling) | |
| 5 = integratietijd ingesteld op 5% | |
| 10 = integratietijd ingesteld op 10% |
Optie 36 – Temperatuurcorrectieregel instellen
| Hiermee wordt ingesteld in hoeverre de gebruiker de temperatuur zelf kan corrigeren. Druk op + totdat optie 36 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. Deze optie is niet beschikbaar als de thermostaat in optie 40 is ingesteld op STAT. |
| 0 = geen limiet (fabrieksinstelling) |
| 1 = gelimiteerd tot ± 2 °C (± 3 °F) |
| 2 = geen correctie toegestaan |
0
36
Optie 37 – Duur van correctieregel instellen
| Hiermee kan worden ingesteld hoe lang de gebruiker de temperatuur kan corrigeren. Druk op + totdat optie 37 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. Deze optie is niet beschikbaar als de thermostaat in optie 40 is ingesteld op STAT of als de correctielimiet is uitgeschakeld. |
| 0 = volgende gebeurtenis (fabrieksinstelling) |
| 1 = 1 uur |
| 2 = 2 uur |
| 3 = 3 uur |
| 4 = 4 uur |
8
31
| Optie 38 – Relaisstatus bij detectie lege batterij (alleen versies die op batterijen werken) | ![]() |
| Hiermee wordt bepaald in welke stand het relais moet worden geforceerd wanneer de eenheid wordt uitgeschakeld vanwege een lege batterij. Druk op + totdat optie 38 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. Deze optie is alleen beschikbaar voor batterijversies. | |
| 0 = uitgang UIT (fabrieksinstelling) | |
| 1 = uitgang AAN |
| Optie 40 – Aantal schakelingen per dag | ![]() |
| Hiermee wordt de thermostaat ingesteld om te werken met respectievelijk 2, 4 of 6 schakelgebeurtenissen per dag of om in de STAT-modus te werken. Druk op + totdat optie 40 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 1 = STAT(handmatige bediening – geen programmeerfunctie) | |
| 2 = 2 schakelingen per dag | |
| 4 = 4 schakelingen per dag | |
| 6 = 6 schakelingen per dag (fabrieksinstelling) |
| Optie 41 – Bedrijfsmodus(7 dagen, 5/2 dagen of 24 uur) | ![]() |
| Hiermee wordt de thermostaat ingesteld om te werken in de modus voor 7 dagen, 5/2 dagen of 24 uur. Druk op + totdat optie 41 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. Deze optie is niet beschikbaar als de thermostaat in op-tie 40 is ingesteld op STAT. | |
| 7 = 7 dagen (fabrieksinstelling) | |
| 5-2 = 5+2 dagen (of A-B als A dagen is geselecteerd in optie 1) | |
| 24 = 24 uur |
Optie 70 – Uitschakelingsregels voor toetsenbord
| Hiermee wordt bepaald welke functies van het toetsen-bord voor de gebruiker beschikbaar zijn. Deze optie is alleen beschikbaar als DIP-schakelaar 1 is ingesteld op “Ingeschakeld”. Druk op + totdat optie 70 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. |
| 0 = normale blokkering – programmeerfuncties ge-blokkeerd (fabrieksinstelling) |
| 1 = volledige blokkering – alle toetsen zijn uitgeschakeld |

Optie 71 – Regels voor willekeurige start (alleen 24 V/230 V-versies)
| Hiermee kan een willekeurige start worden ingesteld voor inschakeling na een stroomonderbreking, om de belasting op het elektriciteitsnet te beperken. De wil- lekeurige vertraging bedraagt 2-90 seconden. Druk op + totdat optie 71 wordt weergegeven; gebruik vervol- gens V of Λ om de gewenste instelling te selecteren. |
| 0 = uitgeschakeld (fabrieksinstelling) |
| 1 = ingeschakeld |

Optie 72 – Referentienummer locatie eigenaar
| Hiermee kunnen eigenaars met meerdere locaties een locatiereferentienummer in de thermostaat opslaan. Druk op + totdat optie 72 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. |
| 00 (fabrieksinstelling) |
| 01 t/m 99, doorlopend |

Optie 73 – Thermostaatreferentienummer eigenaar
| Hiermee kunnen eigenaars een thermostaatreferentienummer in de thermostaat opslaan. Druk op + totdat optie 73 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. |
| 000 (fabrieksinstelling) |
| 001 t/m 999, doorlopend |

| Optie 74 – Datumweergave voor kalenderklok | ![]() |
| Hiermee kan de datumnotatie worden geselecteerd. Druk op + totdat optie 74 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 0 = Europees (dd/mm/jj) (fabrieksinstelling) | |
| 1 = Amerikaans (mm/dd/jj) |
| Optie 75 – LCD uitschakelen | ![]() |
| Met deze optie kunt u het deel van het display met de gemeten temperatuur of het complete display uitschakelen wanneer dit niet wordt gebruikt. Druk op + totdat optie 75 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 0 = display uit na 5 minuten | |
| 1 = weergave van gemeten temperatuur uitgeschakeld | |
| 2 = LCD altijd ingeschakeld (fabrieksinstelling) |
| Optie 80 – Functie +Uur inschakelen/uitschakelen | ![]() |
| Hiermee kunt u de knop +Uur inschakelen of uitschakelen. Druk op + totdat optie 80 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 0 = uitgeschakeld | |
| 1 = ingeschakeld (fabrieksinstelling) |
| Optie 81 – Afwijking thermometerkalibratie | ![]() |
| Hiermee kan voor de kalibratie van de thermostaat een afwijking van maximaal ± 1,5 °C worden ingesteld. Druk op + totdat optie 81 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| Kan in stappen van 0,5 °C worden ingesteld op elke waarde van -1,5 °C tot +1,5 °C. | |
| De fabrieksinstelling is 0,0 °C. |
| Optie 90 – Type voeler op afstand defi niëren (Voeler op afstand 1 – achterplaataansluiting b) |
| Hiermee kan het ingangstype voor de voeler op afstand worden gedefi nieerd. Druk op + totdat optie 90 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. |
| 0 = geen voeler (fabrieksinstelling) |
| 1 = ruimte- of leidingvoeler op afstand, interne voeler uitgeschakeld |
| 2 = limietvoeler op afstand (vloer); defi nieer instelpunt in optie 93 |
| 3 = digitale ingang voor raamcontact, kaartlezercontact of telefonische schakeling; defi nieer functionaliteit in optie 94 |
| 4 = buitentemperatuurvoeler (alleen ter info – geen regeling via voeleruitlezing) |

Optie 91 - Type voeler op afstand defi niëren (Voeler op afstand 2 – achterplaataansluiting C)
| Hiermee kan het ingangstype voor de voeler op afstand worden gedefi nieerd. Druk op + totdat optie 91 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. |
| 0 = geen voeler (fabrieksinstelling) |
| 1 = ruimte- of leidingvoeler op afstand, interne voeler uitgeschakeld |
| 2 = limietvoeler op afstand (vloer); defi nieer instelpunt in optie 93 |
| 3 = digitale ingang voor raamcontact, kaartlezercontact of telefonische schakeling; defi nieer functionaliteit in optie 94 |
| 4 = buitentemperatuurvoeler (alleen ter info – geen regeling via voeleruitlezing) |

| Optie 92 – Type voeler op afstand defi niëren (Voeler op afstand 3 – achterplaataansluiting d) | ![]() |
| Hiermee kan het ingangstype voor de voeler op afstand worden gedefi nieerd. Druk op + totdat optie 92 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. | |
| 0 = geen voeler (fabrieksinstelling) | |
| 1 = ruimte- of leidingvoeler op afstand, interne voeler uitgeschakeld | |
| 2 = limietvoeler op afstand (vloer); defi nieer instelpunt in optie 93 | |
| 3 = digitale ingang voor raamcontact, kaartlezercontact of telefonische schakeling; defi nieer functionaliteit in optie 94 | |
| 4 = buitentemperatuurvoeler (alleen ter info – geen regeling via voeleruitlezing) | |
| NB Er mag slechts één type voeler worden geïnstalleerd – de keuzes binnen de opties 90-92 worden automatisch beperkt zodra voelers op afstand geselecteerd zijn. | |
| Optie 93 – Instelpunt voor limietvoeler instellen (een van de opties 90-92 is ingesteld op 2) | ![]() |
| Hiermee kan de limietvoeler voor de thermostaat worden ingesteld; deze wordt gewoonlijk gebruikt voor vloerver-warming. Druk op + totdat optie 93 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren. Als de door de limietvoeler gedetecteerde temperatuur de ingestelde limiet overschrijdt, wordt het vermogen uitgeschakeld tot de temperatuur met 2 °C is gedaald. “F10” zal op het display knipperen op het moment dat het vermogen wordt uitgeschakeld.Deze optie is alleen beschikbaar als een van de opties voor een afstandvoeler is ingesteld op limietvoeler op afstand (vloer) (instelling 2) | |
| Kan in stappen van 0,5 °C worden ingesteld op elke waarde van 20,0 °C tot 50,0 °C. | |
| De fabrieksinstelling is 27 °C. | |
| De voor de limietpuntvoeler ingestelde temperatuur is afhankelijk van het type vloer. De aanbevolen limieten zijn:Tegels op spaanplaat en houten vloeren 27 °CTapijt of vinyl op spaanplaat 35 °CTegels op een betonvloer 40 °CBeton, estrik enz. 45 °C | |
Optie 94 – Type schakelaar voor digitale ingang confi gureren (een van de opties 90-92 is ingesteld op 3)
Hiermee kan het schakelaartype van de digitale ingang worden geconfigureerd. Druk op + totdat optie 94 wordt weergegeven; gebruik vervolgens V of Λ om de gewenste instelling te selecteren.
Deze optie is alleen beschikbaar als een van de opties voor een afstandvoeler is ingesteld op digitale ingang (instelling 3)
0 = verbreekcontacten, rustcontact om de eenheid te forceren naar de thermostaatmodus, kortsluitcontacten om de normale bedrijfsmodus te hervatten.
1 = maakcontacten, kortsluitcontacten om de eenheid naar de thermostaatmodus te forceren, rustcontacten om de normale bedrijfsmodus te herstellen (fabrieks-instelling)

5.1 Gedeeltelijke reset
Een gedeeltelijke reset wordt gebruikt als het display om welke reden dan ook vastloopt.
- Druk de RESET-knop in en laat hem weer los.

Programma's of de datum of tijd worden hierdoor niet gereset. Deze functie dient enkel om de werking te herstellen in het onwaarschijnlijke geval dat de eenheid helemaal niet meer reageert.
5.2 Volledige reset door gebruiker
- Houd de knop PROG ingedrukt
- Druk de knop RESET in en laat hem weer los.
Hierdoor worden de schakeltijden en alle door de gebruiker ingestelde geavanceerde programma-instellingen gereset. De tijd en datum worden echter niet gereset.
5.3 Volledige reset door installateur
- Houd V en PROG gedurende circa 3 seconden ingedrukt om de geavanceerde programmeermodus voor gebruikers te openen.
- Houd V, Λ en PROG gedurende circa 5 seconden ingedrukt om de geavanceerde programmeermodus voor installateurs te openen.
- Houd de knop PROG ingedrukt
- Druk de knop RESET in en laat hem weer los.
Hierdoor worden de schakeltijden en alle door de gebruiker en de installateur ingestelde geavanceerde programma-instellingen gereset. De tijd, datum en volgende onderhoudsdatum worden echter niet gereset.
Danfoss A/S
Heating Solutions
Hårupvænget 11
DK-8600 Silkeborg
Tel: +45 7488 8000
Fax: +45 7488 8100
Email: danfoss@danfoss.com
Website: www.danfoss.com
