TP7001 - Termostat DANFOSS - Gratis brugsanvisning og manual

Produkttype	Termostat
Mærke	Danfoss
Model	TP7001
Dimensioner (b x h x d)	140 x 91 x 28 mm
Vægt	Ca. 200 g (inkl. batterier)
Strømforsyning	2 x AA alkaliske batterier eller 230 V ± 15% 50 Hz
Programbackup	Data bevares i hele produktets levetid
Relætype (output)	1 x SPDT, type 1B
Relækontaktbelastning	3(1) A, 10-230 V
Indgange til fjernføler	Maksimalt tre (rum-/ude-/grænseføler eller kontakt)
Temperaturområde	5-30 °C (indstillelig via indstilling 30 og 31)
Temperaturnøjagtighed	± 1 °C
Tidnøjagtighed	± 1 minut pr. måned
Designstandard	EN 60730-2-7
Beskyttelsesgrad	Forureningsgrad 2
Kugletrykprøve	75 °C
Programmeringsmuligheder	2, 4 eller 6 skift pr. dag; 7-dages, 5/2-dages eller 24-timers tilstand
Avancerede indstillinger	Øvre/nedre grænse, TIL/FRA eller kronoproportional, temperaturkorrektion, tastaturblokering, kalibrering, grænseføler, digital indgang
Resetmuligheder	Delvis reset, fuld reset af bruger eller installatør
Vedligeholdelse	Timer til vedligeholdelsesinterval indstillelig (via installatør)
Rengøring	Tør kabinettet af med en tør eller let fugtig klud. Brug ikke aggressive rengøringsmidler.
Sikkerhed	Beskyttelse mod uautoriseret brug via DIP-switches; børnelås via tastaturblokering
Reservedele og reparationsmuligheder	Kun udskiftning af kvalificeret installatør; originale dele via Danfoss

Ofte stillede spørgsmål - TP7001 DANFOSS

Hvordan indstiller jeg temperaturgrænserne på TP7001?

Gå til den avancerede programmeringstilstand for installatører (hold V, Λ og PROG nede i 5 sekunder). Vælg indstilling 30 for øvre grænse og indstilling 31 for nedre grænse. Brug + og - tasterne til at navigere og V/Λ til at justere værdien (trin på 0,5 °C).

Hvordan nulstiller jeg termostaten til fabriksindstillinger?

For en fuld nulstilling af brugeren: hold PROG nede, tryk kort på RESET og slip begge. For en installatør-nulstilling: gå til avanceret tilstand, hold PROG nede og tryk på RESET. Dette sletter alle programmeringsindstillinger, men tid og dato bevares.

Hvilke typer fjernfølere kan jeg tilslutte?

Du kan tilslutte op til tre følere via terminalerne b, C og d. Mulige typer: rumtemperaturføler, grænseføler (f.eks. gulvtemperatur), udeføler eller en digital indgang (vindueskontakt, kortlæser, telefonomstiller). Konfigurer typen via indstilling 90-92.

Hvordan slår jeg termostatens tastatur fra?

Du kan slå tastaturet fra via DIP-kontakten på bagsiden af enheden (kontakt 1 på 'TIL' for tastaturblokering) eller via indstilling 70 i installatørtilstand: indstil denne til 1 for fuld blokering eller 0 for programmeringsblokering.

Hvad betyder 'F10' i displayet?

Meddelelsen F10 angiver, at gulvtemperaturen har overskredet den indstillede grænse (indstilling 93). Varmen slukkes, indtil temperaturen er faldet med 2 °C. Dette er en sikkerhedsfunktion ved gulvvarme.

Kan jeg bruge termostaten til gulvvarme?

Ja, TP7001 understøtter gulvvarme med en grænseføler. Tilslut en gulvtemperaturføler og indstil den som grænseføler (indstilling 90-92, værdi 2). Indstil den maksimale gulvtemperatur via indstilling 93 (anbefalede værdier afhænger af gulvtype: 27 °C for træ, 35 °C for tæppe, 40 °C for fliser på beton).

Hvordan justerer jeg uret til sommer- og vintertid?

TP7001 skifter automatisk til sommer- og vintertid. Dette er fabriksindstillingen og kan ikke deaktiveres manuelt.

Hvad skal jeg gøre, hvis displayet ikke reagerer?

Udfør en delvis nulstilling: tryk kort på RESET-knappen. De programmerede indstillinger bevares. Hvis problemet fortsætter, skal du udskifte batterierne eller kontrollere strømforsyningen.

Hvordan indstiller jeg dage og skiftetider?

Tryk på PROG for at åbne programmeringstilstanden. Vælg det ønskede dagsblok (f.eks. Man-Fre, Lør-Søn eller enkeltdage). Brug + og - til at indstille tiden og V/Λ til at justere temperaturen. Bekræft med PROG. Antallet af skift pr. dag indstilles via indstilling 40 (2, 4 eller 6).

Kan jeg bruge termostaten som manuel termostat uden programmering?

Ja, indstil indstilling 40 til STAT (værdi 1). Dette deaktiverer programmeringsfunktionen, og termostaten fungerer som manuel tænd/sluk- eller modulerende termostat, afhængigt af indstilling 34.

BRUGSANVISNING TP7001 DANFOSS

Danfoss påtager sig intet ansvar for eventuelle fejl i kataloger, brochurer og andet trykt materiale. Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss' logo er varemærker ejet af Danfoss A/S. Alle rettigheder forbeholdes.

Instruktioner til installation

TP7001-serien

Elektronisk programmerbar kloktermostat

PL

DK

NL

Indholdsfortegnelse

1.0 Installationsguide....22
2.0 Systemoversigt 22
3.0 Installation....23
3.1 Afmontering af vægpladen 23
3.2 Overvejelser i forbindelse med installationen.... 23
3.3 Fastgørelse af bagpladen 23
3.4 Ledningsføring 24
3.5 Batterier 24
3.6 Ikke-manipulerbar indstilling 25
3.7 Montering af enheden 25
3.8 Opstart af enheden 25

4.0 Avancerede programmeringsindstillinger for installatører 25

4.1 Timer for serviceinterval 25

4.2 Indtastning af avanceret programmering for installatører 26

5.0 Nulstillingsprocedure 35

5.1 Delvis nulstilling 35
5.2 Brugernulstilling....35
5.3 Installatørnulstilling 35

1.0 Installationsguide

Bemærk:

Dette produkt må kun installeres af en autoriseret elektriker eller en faglært varmeinstallatør og skal overholde den aktuelle udgave af IEEE's regler og bestemmelser vedrørende ledningsføring.

2.0 Systemoversigt

Termostatfunktioner TP7001 TP7001M
Strømforsyning	2 x AA/MN1500/LR6 alkalinebatterier	230V ± 15 % 50Hz
Hukommelsesbackup Bibeholdes i hele produktets levetid
Fabriksindstillet kalenderur Automatisk skift af sommer-/vintertid
Slutte-/brydefunktion på udgangsrelæ	1 x SPDT, type 1B
Belastning på relækontakt 3(1) A,	10-230 Volt
Indgange til fj ernføler	Op til tre fj ernfølere, som installatøren kan indstille som fj ernføler, begrænsningsføler, udeføler, vindueskontakt eller telefonaktive-rede omskiftningskontakter
Nominel impulsspænding 2,5 kV
Dimensioner (mm) 140 bred x 91 høj x 28 dyb
Kugletryktest 75 °C
Temperaturområde	5-30 °C
Designstandard	EN 60730-2-7
Forureningssituationskontrol	Grad 2
Tidsnøjagtighed	± 1 minut pr. måned
Temperaturnøjagtighed	±1 °C

3.0 Installation

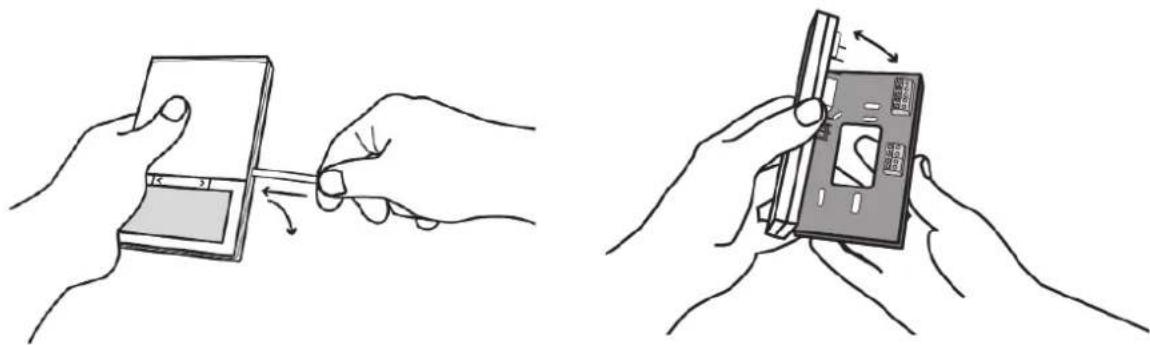

3.1 Fjern først vægpladen bag på enheden.

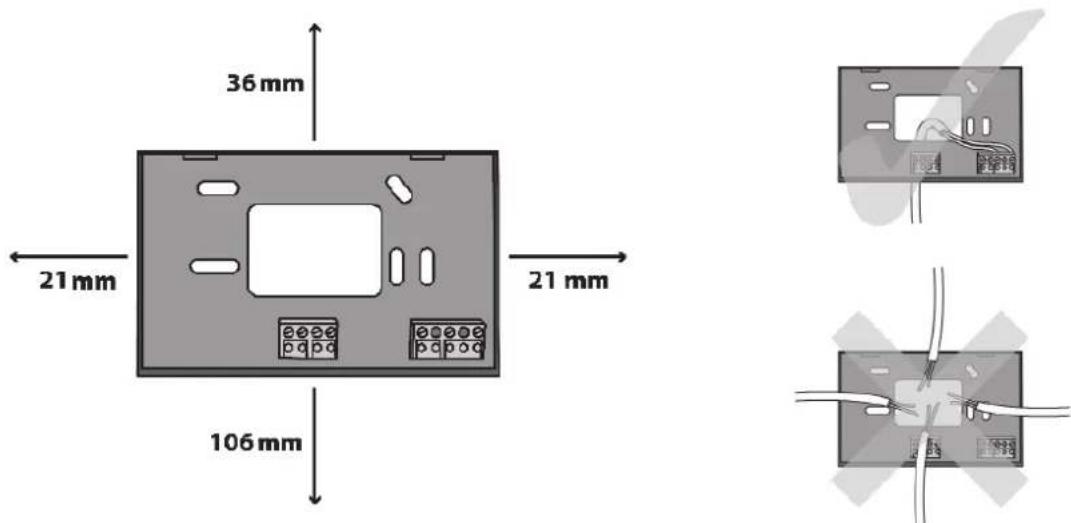

3.2 Af hensyn til montering af plug-in modulet skal der fra toppen af vægpladens venstre hjørne være en afstand på mindst 21 mm til højre, 21 mm til venstre, 36 mm over og 106 mm under.

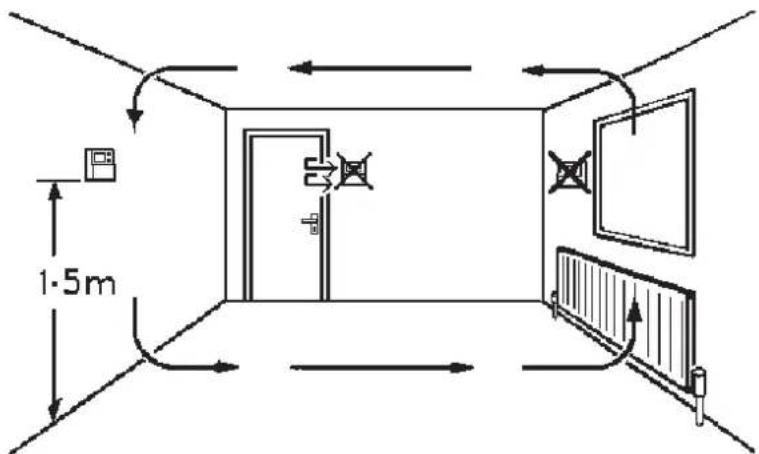

3.3 Fastgør TP70001/TP7001M og den valgfri fj ernføler i en højde af ca. 1,5 m fra gulvet, hvor den ikke udsættes for træk og er på afstand af varmekilder som f.eks. radiatorer, åben ild eller direkte sollys.

3.4 Mht. el-forbindelser, se nedenstående diagrammer:

Batteridrevet udgave

PL

DK

NL


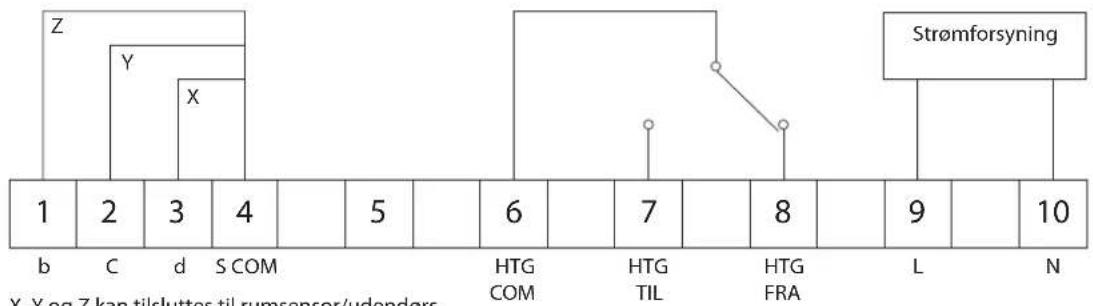

Netspændingsudgave

X, Y og Z kan tilsluttes til rumsensor/udendørs sensor/begrænsningssensor eller -kontakt

TP7001 og TP7001M kan integrere tre indgange/følertyper ved hjælp af indgang b, C og d.

Følertyperne er:

1) Fjernføler til rumtemperatur (sælges som tilbehør).
2) Begrænsningsføler, f.eks. gulvtemperaturføler (sælges som tilbehør). Bemærk: F10 i display - Gulvoverfladetemperaturen overstiger grænseværdien.
3) Udeføler (sælges som tilbehør).
4) Vindueskontakter, kortlæserkontakter eller teleomskifterkontakter.

Bemærk: Opsætningsinstruktioner findes under Avancerede programmeringsindstillinger for installatører.

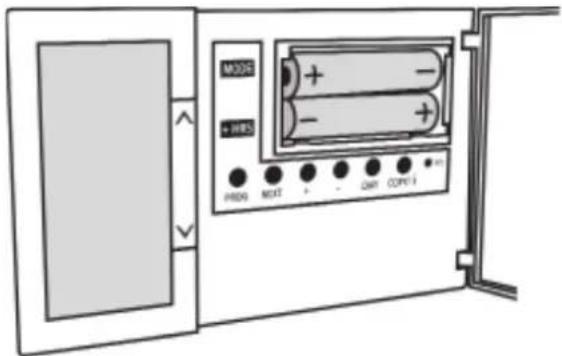

3.5 På den batteridrevne udgave, TP7001, indsættes batterierne – sørg for, at de vender korrekt.

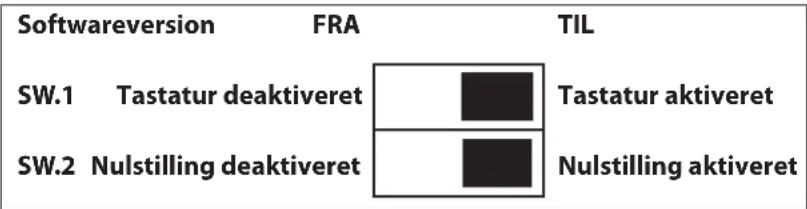

3.6 Enheden kan om nødvendigt indstilles, så der ikke kan manipuleres med den. Det gøres ved at indstille DIL-omskifterne, hvilket vil deaktivere tastaturet og/eller nulstillingsfunktionerne. DIL-omskifterne fi ndes på bagsiden af enheden.

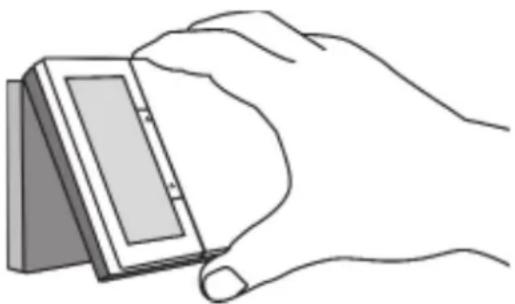

3.7 Monter enheden på vægpladen

Bemærk: Sluk altid for net-strømmen først, og fastgør/fj ern aldrig termostaten på/fra en strømførende vægplade.

3.8 Når enheden er tændt, anbefales det at trykke på knappen RESET (nulstil) og slippe den igen for at tænde for TP7001-enheden.

4.0 Avancerede programmeringsindstillinger for installatører

TP7001 indeholder et antal avancerede funktioner, som brugeren kan indstille. De åbnes via Avanceret programmeringstilstand (Advanced Programming Mode) for brugere – se Avanceret programmering for brugere i Brugerinstruktionerne for yderligere oplysninger. TP7001 indeholder derudover et antal avancerede funktioner, der kan indstilles af installatøren med henblik på at forbedre systemets driftseff aktivitet og, hvor det er relevant, til at ændre brugerfunktionaliteten på produktet. Disse funktioner åbnes via Avanceret programmeringstilstand for installatører (Installer Advanced Programming Mode). Disse indstillinger er valgfrie, og det er kun nødvendigt at anvende dem, hvis der er behov for udvidede funktioner.

4.1 Timer for serviceinterval

Instruktioner om, hvordan man får adgang til disse funktioner, kan indhentes hos vores kundesupport. Bemærk, at disse oplysninger kun afgives til autoriserede vvs-installatører.

4.2 Indtastning af avanceret programmering for installatører

Følg nedenstående trin for at åbne Avanceret programmeringstilstand (Advanced Programming Mode) for installatører:

a) Tryk påV og PROG og hold dem nede i 3 sekunder for at åbne Avanceret programmering for brugere. Displayet skifter og ser ud som på billedet til højre.
b) Tryk på V, Λ og PROG i 5 sekunder for at åbne Avanceret programmering (Installer Advanced Programming) for installatører. Displayet skifter og ser ud som på billedet til højre.
c) Brug tasterne + og - til at rulle frem og tilbage mellem valgmulighederne. Brug derefter tasterne V og Λ til at skifte indstillingen af valgmulighederne. De blinkende tal midt på displayet angiver nummeret på den valgte mulighed. De store tegn øverst eller nederst på displayet angiver den valgte værdi.
d) For at vende tilbage til RUN, trykker du på PROG og holder den nede, indtil displayet vender tilbage til den foregående RUN-tilstand.

Valgmulighed 30 - Vælg øvre grænse for temperatur
Dette giver mulighed for at begrænse den øvre værdi for termostatens indstillingsinterval. Tryk på +, indtil Valgmulighed 30 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
Kan indstilles til en hvilken som helst værdi mellem 40,0 °C og 5 °C i trin på 0,5 °C
Fabriksindstilling = 30 °C

Valgmulighed 31 - Vælg nedre grænse for temperatur
Dette giver mulighed for at begrænse den nedre værdi for termostatens indstillingsinterval. Tryk på +, indtil Valgmulighed 31 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
Kan indstilles til en hvilken som helst værdi mellem 5,0 °C og 40,0 °C i trin på 0,5 °C
Fabriksindstilling = 5 °C
Valgmulighed 32 - Aktivér FRA ved nedre grænse	132
Dette giver mulighed for, at der kan vælges en FRA-funktion, hvis der vælges et indstillingspunkt under den nedre grænse. Tryk på +, indtil Valgmulighed 32 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Deaktiveret
1 = Aktiveret (fabriksindstilling)
Valgmulighed 33 - Aktivér FRA ved øvre grænse	033
Dette giver mulighed for, at der kan vælges en TIL-funktion, hvis der vælges et indstillingspunkt over den øvre grænse Tryk på +, indtil Valgmulighed 33 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Deaktiveret (fabriksindstilling)
1 = Aktiveret
Valgmulighed 34 - Vælg TIL/FRA eller Tidsproportional	634
Dette giver mulighed for, at termostaten kan indstilles til at køre i TIL/FRA-tilstand eller for, at der kan vælges en tidsproportional cyklusfrekvens. Tryk på +, indtil Valgmulighed 34 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = TIL/FRA
3 = 3 cyklusser/time
6 = 6 cyklusser/time (fabriksindstilling)
9 = 9 cyklusser/time
12 = 12 cyklusser/time

Valgmulighed 35 - Vælg integrationstid (Valgmulighed 34 indstillet til 3, 6, 9 eller 12)

Dette justerer integrationstiden for PI-algoritmen, så styringsnøjagtigheden øges. Den er kun aktiv, hvis valgmulighed 34 er tidsindstillet (Chrono) til 3, 6, 9 eller 12. Den bør kun justeres efter forudgående drøftelse med producenten. Tryk på +, indtil Valgmulighed 35 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.

(NB! Søg rådgivning før justering)

2,5 = Integrationstid indstillet til 2,5 %(fabriksindstilling)

5 = Integrationstid indstillet til 5 %

10 = Integrationstid indstillet til 10 %

25

35

Valgmulighed 36 - Vælg regel for temperaturoverstyring

Dette angiver graden af temperaturoverstyring, som er tilgængelig for brugeren. Tryk på +, indtil Valgmulighed 36 vises, brug derefter V eller Λ til at vælge den ønske-de indstilling. Denne valgmulighed er kun tilgængelig, hvis termostaten er indstillet til STAT i valgmulighed 40.

0 = Ingen begrænsning (fabriksindstilling)

1 = Begrænset til ±2 °C (±3 °F)

2 = Overstyring ikke tilladt

0

36

Valgmulighed 37 - Vælg varighed for overstyringsregel

Dette angiver varigheden af en temperaturoverstyring, som er tilgængelig for brugeren. Tryk på +, indtil Valgmulighed 37 vises, brug derefter V eller Λ til at vælge den ønskede indstilling. Denne valgmulighed er ikke tilgængelig, hvis termostaten er indstillet til STAT i valgmulighed 40, eller hvis overstyringsgrænsen er deaktiveret.

0 = Næste hændelse (fabriksindstilling)

Valgmulighed 38 - Relætilstand ved registrering af lavt batteriniveau (Kun batteridrevne udgaver)

Dette angiver den position, som relæet sættes til, när enheden lukker ned på grund af lavt batteriniveau. Tryk på +, indtil Valgmulighed 38 vises, brug derefter V eller Λ til at vælge den ønskede indstilling. Denne valgmulighed er kun tilgængelig på batteridrevne udgaver.

$$ 0 = \text { Udgang FRA (fabriksindstilling) } $$

$$ 1 = \text { Udgang TIL } $$

Valgmulighed 40 - Antal hændelser pr. dag

Dette indstiller termostaten til at operere med enten 2, 4 eller 6 omskiftningshændelser pr. dag eller til at køre i statisk tilstand. Tryk på +, indtil Valgmulighed 40 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.

$$ \begin{array}{l} 1 = \text { Stat } \ (\text { Manuel drift - ingen programmeringsfunktion }) \end{array} $$

$$ 2 = 2 \text { hændelser pr. dag } $$

$$ 4 = 4 \text { hændelser pr. dag } $$

$$ 6 = 6 \text { hændelser pr. dag (fabriksindstilling) } $$

Valgmulighed 41 - Driftstilstand (7 dage, 5/2 dage eller 24 timer)

Dette indstiller termostaten til at operere med enten 7 dages-, 5/2 dages- eller 24 timers-tilstand. Tryk på +, indtil Valgmulighed 41 vises, brug derefter V eller Λ til at vælge den ønskede indstilling. Denne valgmulighed er kun tilgængelig, hvis termostaten er indstillet til STAT i valgmulighed 40.

$$ 7 = 7 \text { dage (fabriksindstilling) } $$

$$ \begin{array}{l} 5 - 2 = 5 + 2 \text { dage (eller A - B, hvis A dage indstilles i } \ \text { valgmulighed 1) } \end{array} $$

$$ 2 4 = 2 4 \text { timer } $$

Valgmulighed 70 - Regler for deaktivering af tastatur
Dette angiver graden af tastaturfunktionalitet, som er tilgængelig for brugeren. Det er kun aktivt, hvis DIL-omskifter 1 er indstillet til “deaktiveret”. Tryk på +, indtil Valgmulighed 70 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Normal låsning - Programmeringsfunktioner er låst (fabriksindstilling)
1 = Fuld låsning - alle taster er deaktiverede

Valgmulighed 71 - Regler for tilfældig start (gælder kun for 24V/230V-udgaver)

Dette muliggør en vilkårlig start ved strømtilslutning efter en strømafbrydelse for at reducere belastningen på elnettet. Vilkårlig forsinkelse ligger i området 2-90 sekunder. Tryk på +, indtil Valgmulighed 71 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.

0 = Deaktiveret (fabriksindstilling)

1 = Aktiveret

Valgmulighed 72 - Ejers referencenr. for placering

Dette muliggør, at ejere med anlæg på fl ere placeringer kan gemme et placeringsreferencenummer i termostaten. Tryk på +, indtil Valgmulighed 72 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.

00 (fabriksindstilling)

01 til 99, med rul videre

Valgmulighed 73 - Ejers referencenr. for termostat

Dette gør det muligt for anlægsejerne at gemme et termostatreferencenummer i termostaten. Tryk på +, indtil Valgmulighed 73 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.

000 (fabriksindstilling)

001 til 999, med rul videre

Valgmulighed 74 - Datoformat til kalenderur
Dette gør det muligt at vælge datoformat. Tryk på +, indtil Valgmulighed 74 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Europæisk (dd/mm/åå) (fabriksindstilling)
1 = Amerikansk (mm/dd/åå)

Valgmulighed 75 – Deaktivering af LCD
Dette giver mulighed for, at den del af displayet, der måler temperatur, deaktiveres - eller at hele displayet slukkes, når det ikke er i brug.Tryk på +, indtil Valgmulighed 75 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Display slukkes efter 5 minutter
1 = Målt temperatur på display deaktiveret
2 = LCD altid aktiv (fabriksindstilling)

Valgmulighed 80 - Aktivér/deaktiver + timefunktion
Aktiverer eller deaktiverer knappen +timer. Tryk på +, indtil Valgmulighed 80 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Deaktiveret
1 = Aktiveret (fabriksindstilling)

Valgmulighed 81 - Kalibreringsjustering for termometer
Dette muliggør justering af termostatkalibrering med op til ±1,5 °C. Tryk på +, indtil Valgmulighed 81 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
En hvilken som helst værdi mellem -1,5 °C og 1,5 °C i trin på 0,5 °C
Fabriksindstillingen er 0,0 °C.
Valgmulighed 90 - Defi ner fj ernfølertype(Fjernføler 1 - Bagpladetilslutning b)
Dette gør det muligt at defi nere fj ernfølerens indgangstype. Tryk på +, indtil Valgmulighed90 vises,brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Ingen føler (fabriksindstilling)
1 = Fjernrum- eller rørføler, intern føler deaktiveret
2 = Fjernbegrænset (gulv-)føler, defi ner indstillingspunkt i valgmulighed 93
3 = Digital indgang for vindue, kortlæser eller teleomskifter, defi ner funktionalitet i valgmulighed 94
4 = Udetemperaturføler (kun til information - ingen kontrol via følerafl æsning)

Valgmulighed 91 - Defi ner fj ernfølertype(Fjernføler 2 - Bagpladetilslutning C)
Dette gør det muligt at defi nere fj ernfølerens indgangstype. Tryk på +, indtil Valgmulighed 91 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Ingen føler (fabriksindstilling)
1 = Fjernrum- eller rørføler, intern føler deaktiveret
2 = Fjernbegrænset (gulv-)føler, defi ner indstillingspunkt i valgmulighed 93
3 = Digital indgang for vindue, kortlæser eller teleomskifter, defi ner funktionalitet i valgmulighed 94
4 = Udetemperaturføler (kun til information - ingen kontrol via følerafl æsning)
Valgmulighed 92 - Defi ner fj ernfølertype (Fjernføler 3 - Bagpladetilslutning d)
Dette gør det muligt at defi nere fj ernfølerens indgangstype. Tryk på +, indtil Valgmulighed 92 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.
0 = Ingen føler (fabriksindstilling)
1 = Fjernrum- eller rørføler, intern føler deaktiveret
2 = Fjernbegrænset (gulv-)føler, defi ner indstillingspunkt i valgmulighed 93
3 = Digital indgang for vindue, kortlæser eller teleomskifter, defi ner funktionalitet i valgmulighed 94
4 = Udetemperaturføler (kun til information - ingen kontrol via følerafl æsning)
Bemærk: Der må kun monteres én af hver type føler - valgene i valgmulighederne 90-92 vil automatisk blive begrænset, når der er valgt fj ernfølertyper.

Valgmulighed 93 - Vælg indstillingspunkt for begrænsningsfølere(En af valgmulighederne 90-92 indstillet til 2)
Dette giver mulighed for at indstille termostatens begrænsningsføler, typisk anvendelse er ved gulvvarme. Tryk på +, indtil Valgmulighed 93 vises, brug derefter V eller Λ til at vælge den ønskede indstilling. Hvis den temperatur, der registreres af begrænsningsføleren, overstiger grænseindstillingen, vil der blive slukket for udgangen, indtil temperaturen er faldet med 2 °C. “F10” blinker i displayet, når udgangen er deaktiveret. Denne valgmulighed er kun tilgængelig, hvis én fj ernfølervalgmulighed er indstillet til Fjernbegrænset (gulv-)føler (indstilling 2).
En hvilken som helst værdi mellem 20,0 °C og 50,0 °C i trin på 0,5.0 °C
Fabriksindstillingen er 27 °C.
Temperaturindstillingen for begrænsningsføleren afgøres af gulvtypen. De anbefalede grænser er: Fliser på spånplade og trægulve 27 °C Tæppe eller vinyl på spånplade 35 °C Fliser på betongulv 40 °C Beton, puds, 45 °C

Valgmulighed 94 - Konfi gurer omskiftertype for digital indgang(En af valgmulighederne 90-92 indstillet til 3)

Dette giver mulighed for at konfi gurere omskiftertype for digital indgang. Tryk på +, indtil Valgmulighed 94 vises, brug derefter V eller Λ til at vælge den ønskede indstilling.Denne valgmulighed er kun tilgængelig, hvis fj ernfølervalgmuligheden er indstillet til digital indgang (indstilling 3)

0 = Kontakter normalt lukkede (NC), åbn kredsløbskontakt for at tvinge enheden til termostattilstand, kortslut kontakter for at vende tilbage til normal drift.

1 = Kontakter normalt åbne (NO), kortslut kontakter for at tvinge enheden til termostattilstand, åbn kredsløbskontakter for at vende tilbage til normal drift (fabriksindstilling)

5.0 Sådan nulstilles enheden

5.1 Delvis nulstilling

Delvis nulstilling anvendes, hvis displayet af en eller anden grund ikke reagerer.

Dette nulstiller ikke nogen af programmerne og heller ikke hverken dato eller klokkeslæt. Det genopretter simpelthen driften i det sjældne tilfælde, at enheden er holdt op med at reagere.

5.2 Fuld nulstilling - bruger

Dette nulstiller hændelsestidspunkter og alle indstillinger under Avanceret programmering for bruger, men det nulstiller ikke hverken dato eller klokkeslæt.

1. Tryk på V og PROG, og hold dem nede i ca. 3 sekunder for at åbne Avanceret programmering for bruger
2. Tryk på V, Λ og PROG, og hold dem nede i ca. 5 sekunder for at åbne Avanceret programmering for installatører
3. Hold knappen PROG nede.
4. Tryk på knappen NULSTIL, og slip den igen.

Dette nulstiller hændelsestidspunkter og alle indstillinger under Avanceret programmering for både bruger og installatører. Indstillingerne ændres til fabriksindstillingerne, men dato, klokkeslæt og servicedato nulstilles ikke.

PL

DK

NL
