Typ produktu	Falownik fotowoltaiczny z przyłączem do sieci
Marka	Solplanet
Model	ASW100K-LT
Faza	Trójfazowy
Beztransformatorowy	Tak
Maksymalne napięcie wejściowe DC	1100 V (typowe)
Liczba trackerów MPPT	4
Maksymalna moc wyjściowa AC	100 kW
Komunikacja	RS485, WiFi (opcjonalny stick), LAN, 4G
Klasa ochronności	IP65 (użytkowanie wewnątrz/na zewnątrz)
Zakres temperatury pracy	-25°C do +60°C (typowe)
Chłodzenie	Chłodzenie wymuszone powietrzem
Funkcje bezpieczeństwa	Monitorowanie zwarć doziemnych, ochrona przepięciowa, ostrzeżenie o rozładowaniu kondensatora
Certyfikaty	CE (Deklaracja zgodności UE)
Wyświetlacz	Brak (konfiguracja przez aplikację mobilną lub interfejs webowy)
Montaż	Montaż ścienny (w zestawie wspornik)
Kompatybilność modułów PV	Klasa II, pojemność ≤5 μF
Złącza wejściowe DC	20 wejść (typ Phoenix Contact)
Połączenie AC	Przepust kablowy dla kabla AC
Monitorowanie prądu różnicowego	Zintegrowane

Często zadawane pytania - ASW100K-LT Solplanet

Jakie jest maksymalne napięcie wejściowe DC falownika Solplanet ASW100K-LT?

Maksymalne napięcie wejściowe DC wynosi typowo 1100 V, ale w celu uzyskania dokładnych specyfikacji należy zawsze sprawdzić kartę katalogową.

Ile trackerów MPPT ma falownik ASW100K-LT?

Falownik posiada 4 trackery MPPT, każdy podłączony do zestawu wejść DC (przełączniki DC 1-4).

Czy falownik Solplanet ASW100K-LT nadaje się do instalacji na zewnątrz?

Tak, został zaprojektowany do użytku zarówno wewnątrz, jak i na zewnątrz z klasą ochronności IP65 (typowe).

Jakie opcje komunikacji są dostępne?

Falownik obsługuje RS485 oraz opcjonalnie komunikację WiFi, LAN lub 4G za pomocą zewnętrznego sticka.

Czy falownik ASW100K-LT ma transformator?

Nie, jest to falownik beztransformatorowy, więc nie zapewnia izolacji galwanicznej.

Jak należy podłączyć kabel AC?

Kabel AC jest podłączany przez przepust kablowy na falowniku. Szczegółowe kroki znajdują się w instrukcji montażu.

Jakie typy modułów PV są kompatybilne?

Dozwolone są tylko moduły PV o klasie ochronności II (IEC 61730, klasa zastosowania A) z pojemnością doziemną ≤5 μF.

Jakie środki bezpieczeństwa są konieczne przed instalacją?

Zawsze odłączaj falownik od wszystkich źródeł napięcia i odczekaj 25 minut na rozładowanie kondensatorów. Używaj odpowiednich środków ochrony osobistej i postępuj zgodnie z instrukcją.

Jak skonfigurować komunikację WiFi?

Włóż opcjonalny stick WiFi do dedykowanego portu, a następnie użyj aplikacji mobilnej Solplanet do skonfigurowania ustawień sieciowych.

Gdzie mogę znaleźć pełną instrukcję obsługi?

Pełna instrukcja oraz skrócona instrukcja montażu są dostępne w formacie PDF na stronie www.solplanet.net.

INSTRUKCJA OBSŁUGI ASW100K-LT Solplanet

Instrukcja szybkiej instalacji....42

Português

Ta instrukcja szybkiej instalacji nie zastępuje opisów znajdujących się w instrukcji obsługi.

Treść tej instrukcji może być aktualizowana lub modyfikowana ze względu na rozwój produktu. Informacje zawarte w tej instrukcji mogą ulec zmianie bez uprzedzenia. Najnowsza wersja tego dokumentu oraz instrukcja instalacji, przekazania do eksploatacji, konfiguracji i wycofania z eksploatacji można znaleźć w formacie PDF na stronie www.solplan.net.

2 BEZPIECZEŃSTWO

2.1 Przeznaczenie

Niniejszy produkt to beztransformatorowy falownik PV, który przetwarza prąd stały wytworzony przez moduł fotowoltaiczny (PV) na trójfazowy prąd zmienny zgodny z siecią, a następnie przesyła go do publicznej sieci energetycznej.

Produkt ten jest przeznaczony do zastosowania wewnątrz, jak i na zewnątrz budynków. Produkt ten musi być podłączany tylko do modułów fotowoltaicznych o klasie ochrony II (zgodnie z normą IEC 61730, zastosowanie klasy A). Moduły fotowoltaiczne z wysoką pojemnością do uziemienia można stosować tylko wtedy, gdy ich pojemność nie przekracza 5,0 μF. Oprócz modułów fotowoltaicznych do produktu nie wolno podłączać żadnych innych źródeł energii.

Produkt nie jest wyposażony w zintegrowany transformator i dlatego nie ma separacji galwanicznej. Produktu nie można używać z modułami fotowoltaicznymi, które wymagają sprawnego uziemienia dodatniego lub ujemnego przewodu PV. Może to spowodować nieodwracalne uszkodzenia. Produkt ten może być używany z modułami fotowoltaicznymi z ramami, które wymagają uziemienia ochronnego.

Wszystkie komponenty muszą być zawsze obsługiwane zgodnie z dopuszczalnymi zakresami roboczymi oraz wymaganiami dotyczącymi instalacji.

Produkt ten należy stosować wyłącznie zgodnie z informacjami zawartymi w niniejszej instrukcji obsługi oraz z obowiązującymi lokalnie normami i dyrektywami. Każde inne zastosowanie może spowodować obrażenia ciała lub szkody materialne.

Produkt może być stosowany wyłącznie w krajach, dla których został zatwierdzony lub dopuszczony przez AISWEI i operatora sieci.

Tabliczka znamionowa musi być trwale zamocowana do produktu i musi być czytelna. Niniejszy dokument nie zastępuje jakichkolwiek regionalnych, stanowych, wojewódzkich, federalnych czy krajowych praw, przepisów ani norm, które mają zastosowanie do instalacji, bezpieczeństwa elektrycznego i korzystania z produktu.

2.2 Waźne zasady bezpieczeństwa

Niniejszy produkt został zaprojektowany i szczegółowo przetestowany zgodnie z międzynarodowymi wymogami w zakresie bezpieczeństwa. Jednak jak w przypadku wszystkich urządzeń elektrycznych lub elektronicznych, pomimo starannego wykonania istnieją ryzyka szczątkowe. Aby uniknąć obrażeń ciała i uszkodzeń mienia oraz by zapewnić długie działanie produktu, należy uważnie przeczytać tą część instrukcji i zawsze przestrzegać wszystkich informacji w zakresie bezpieczeństwa.

NIEBEZPIECZEŃSTWO

Zagrożenie życia z powodu wysokich napięć baterii ogniw fotowoltaicznych!

Pod wpływem światła słonecznego bateria ogniw fotowoltaicznych wytwarza niebezpieczne napięcie stałe, które jest obecne w przewodach prądu stałego i elementach pod napięciem produktu. Dotykanie przewodów prądu stałego lub elementów pod napięciem może prowadzić do śmiertelnego porażenia prądem. W przypadku odłączenia złączy DC od produktu znajdującego się po obciążeniem może dojść do powstania łuku elektrycznego, co prowadzi do porażenia prądem i poparzeń.

• Nie dotykać nieizolowanych końcówek kabli.
• Nie dotykać przewodów prądu stałego.
• Nie dotykać żadnych elementów produktu znajdujących się pod napięciem.
• Nie należy otwierać produktu.
• Wszystkie prace przy produkcie mogą być wykonywane wyłącznie przez wykwalifikowany personel, który przeczytał i w pełni zrozumiał wszystkie informacje dotyczące bezpieczeństwa zawarte w niniejszym dokumencie i instrukcji obsługi.
• Przed rozpoczęciem prac dotyczących produktu należy odłączyć go od źródła napięcia oraz energii i upewnić się, że nie można go ponownie podłączyć.
• W trakcie każdej pracy dotyczącej produktu należy nosić odpowiedni sprzęt ochrony osobistej.

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo dla życia z powodu porażenia prądem w przypadku dotknięcia elementów pod napięciem w razie awarii uziemienia!

W przypadku awarii uziemienia niektóre części systemu mogą wciąż być pod napięciem. Dotknięcie części pod napięciem może spowodować śmierć lub obrażenie śmiertelne wynikające z porażenia prądem.

• Przed rozpoczęciem prac dotyczących produktu należy odłączyć go od źródła napięcia oraz energii i upewnić się, że nie można go ponownie podłączyć.
• Kabli modułu fotowoltaicznego można dotykać tylko w miejscu izolacji.
• Nie dotykać żadnych części podziemnej części konstrukcji ani ramy układu fotowoltaicznego.
• Nie podłączać fotowoltaicznych połączeń szeregowych do produktu w przypadku awarii uziemienia.

OSTRZEŻENIE

Niebezpieczeństwo dla życia z powodu porażenia prądem w przypadku zniszczenia urządzenia pomiarowego przez przepięcie!

Przepięcie może spowodować uszkodzenie urządzenia pomiarowego, a w rezultacie napięcie będzie obecne na obudowie tego urządzenia pomiarowego. Dotknięcie obudowy urządzenia pomiarowego pod napięciem spowoduje śmierć lub obrażenie śmiertelne wynikające z porażenia prądem.

- Używać tylko urządzeń pomiarowych o zakresie pomiarowym większym niż zakres napięcia wejściowego DC, równym lub większym niż napięcie znamionowe produktu.

UWAGA

Niebezpieczeństwo poparzenia przez wysoką temperaturę.

Niektóre części obudowy mogą się nagrzewać podczas pracy.

- Podczas pracy nie należy dotykać innych części niż pokrywa obudowy produktu.

UWAGA

Ryzyko obrażeń spowodowany przez masę produktu.

Jeśli produkt jest podnoszony nieprawidłowo lub zostanie upuszczony podczas transportu lub po zamontowaniu, może spowodować obrażenia.

• Produkt należy ostrożnie transportować i podnosić. Należy rozważyć wagę samego produktu.
• W trakcie każdej pracy dotyczącej produktu należy nosić odpowiedni sprzęt ochrony osobistej.

2.3 Symbole na etykiecie

Uwaga na strefy zagrożenia

Ten symbol wskazuje, że falownik musi być dodatkowo uziemiony, jeżeli w miejscu instalacji wymagane jest dodatkowe uziemienie lub połączenie wyrównawcze.

Uwaga na wysokie napięcie i prąd roboczy

Falownik pracuje przy wysokim napięciu i natężeniu prądu. Prace przy falowniku mogą być wykonywane wyłącznie przez wykwalifikowanych i autoryzowanych elektryków.

Uwaga na gorące powierzchnie

Falownik może się nagrzewać podczas pracy. Unikać kontaktu podczas pracy.

Rozładowywanie kondensatorów

Zagrożenie dla życia z powodu wysokich napięć w falowniku. Nie dotykać części pod napięciem przez 25 minut od odłączenia ich od źródła zasilania.

3 DEKLARACJA ZGODNOŚCI UE

W zakresie dyrektyw UE

• Dyrektywa o urządzeniach radiowych
  2014/53/UE (L 153/62-106. 22 maja 2014) (RED)
• Ograniczenie stosowania niektórych niebezpiecznych substancji 2011/65/UE (L 174/88, 8 czerwca 2011) oraz 2015/863/UE (L 137/10, 31 marca 2015) (RoHS)

potwierdza niniejszym, że produkty opisane w niniejszym dokumencie są zgodne z podstawowymi wymaganiami i innymi istotnymi postanowieniami wyżej wymienionych dyrektyw. Całą deklarację zgodności UE można znaleźć na stronie www.sol-planet.net.

4 PRZEGLAD

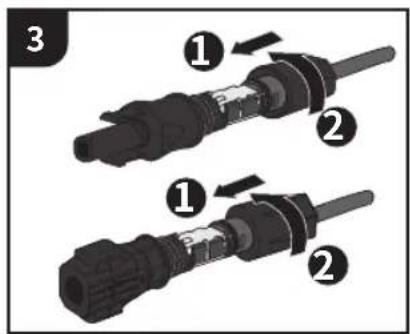

1 Złącze DC, wejścia 1-6 (podłączone do przełącznika DC 1)
2 Przełącznik DC 1
3 Złącze DC, wejścia 13-16 (podłączone do przełącznika DC 3)
4 Przełącznik DC 3
5 Gniazdo klucza sprzętowego Wi-Fi
6 Zarezerwowany zacisk
7 Przewód AC – wybijana uszczelka

8 Zawór blokady
9 Złącze DC, wejścia 7-12 (podłączone do przełącznika DC 2)
10 Przełącznik DC 2
11 Złącze DC, wejścia 17-20 (podłączone do przełącznika DC 4)
12 Przełącznik DC 4
13 Port komunikacyjny RS485
14 Zarezerwowany port uziemienia

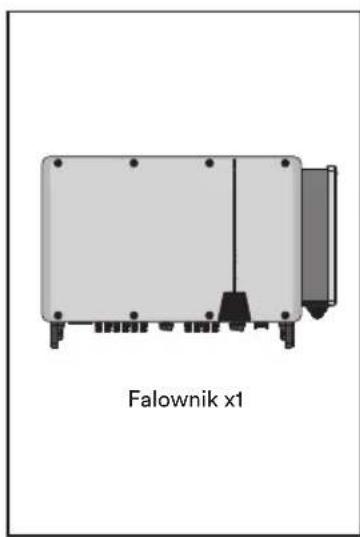

5 ZAKRES DOSTAWY

8.2 Transport falownika (Opcjonalnie)

8.3 Uchwyt montażowy

12.1 Kabel komunikacyjny RS485

12.2 Połączenie klucza sprzętowego WiFi/LAN/4G

W przypadku pytań technicznych dotyczących naszych produktów prosimy o kontakt z działem obsługi.

W przypadku zapytania należy podać następujące informacje:

——Model falownika
—Numer seryjny falownika
—Model modułu fotowoltaicznego
—Liczba modułów fotowoltaicznych i liczba łańcuchów podłączonych do każdego MPPT
——Kod błędu
— — Miejsce instalacji
——Karta gwarancyjna
