Tipo de Produto	Inversor Fotovoltaico Conectado à Rede
Marca	Solplanet
Modelo	ASW100K-LT
Fase	Trifásico
Sem Transformador	Sim
Tensão Máxima de Entrada CC	1100 V (típico)
Número de Rastreadores MPPT	4
Potência Máxima de Saída CA	100 kW
Comunicação	RS485, WiFi (stick opcional), LAN, 4G
Classe de Proteção	IP65 (uso interno/externo)
Faixa de Temperatura de Operação	-25°C a +60°C (típico)
Refrigeração	Refrigeração por ar forçado
Recursos de Segurança	Monitoramento de falha de terra, proteção contra sobretensão, aviso de descarga do capacitor
Certificações	CE (Declaração de Conformidade da UE)
Display	Nenhum (configuração via aplicativo móvel ou interface web)
Montagem	Montagem na parede (suporte incluído)
Compatibilidade de Módulos Fotovoltaicos	Classe II, capacitância ≤5 μF
Conectores de Entrada CC	20 entradas (tipo Phoenix Contact)
Conexão CA	Vedação de knockout para cabo CA
Monitoramento de Corrente Residual	Integrado

Perguntas frequentes - ASW100K-LT Solplanet

Qual é a tensão máxima de entrada CC do Solplanet ASW100K-LT?

A tensão máxima de entrada CC é tipicamente 1100 V, mas consulte sempre a ficha técnica para especificações exatas.

Quantos rastreadores MPPT o ASW100K-LT possui?

O inversor possui 4 rastreadores MPPT, cada um conectado a um conjunto de entradas CC (interruptores CC 1-4).

O Solplanet ASW100K-LT é adequado para instalação externa?

Sim, ele foi projetado para uso interno e externo com uma classe de proteção IP65 (típico).

Quais opções de comunicação estão disponíveis?

O inversor suporta comunicação RS485 e opcionalmente WiFi, LAN ou 4G através de um stick externo.

O ASW100K-LT tem transformador?

Não, é um inversor sem transformador, portanto não fornece isolamento galvânico.

Como deve ser conectado o cabo CA?

O cabo CA é conectado através de uma vedação de knockout no inversor. As etapas detalhadas estão no guia de instalação.

Que tipos de módulos fotovoltaicos são compatíveis?

Apenas módulos fotovoltaicos de classe de proteção II (IEC 61730, classe de aplicação A) com capacitância à terra ≤5 μF são permitidos.

Quais precauções de segurança são necessárias antes da instalação?

Sempre desconecte o inversor de todas as fontes de tensão e aguarde 25 minutos para descarga do capacitor. Use EPI adequado e siga o manual.

Como configuro a comunicação WiFi?

Insira o stick WiFi opcional na porta dedicada e use o aplicativo móvel Solplanet para configurar as configurações de rede.

Onde posso encontrar o manual do usuário completo?

O manual completo e o guia de instalação rápida estão disponíveis em formato PDF em www.solplanet.net.

MANUAL DE UTILIZADOR ASW100K-LT Solplanet

Guia de Instalação Rápida 56

Magyar

Este guia de instalação rápida não substitui a descrição no manual de instruções.

O conteúdo deste guia pode ser atualizado ou revisto devido ao desenvolvimento de produtos. A informação contida neste guia está sujeita a alterações sem aviso prévio. A última versão deste documento e o manual de instalação, colocação em funcionamento, configuração e desativação encontram-se em formato PDF em www.solplanet.net.

2 SEGURANÇA

2.1 Utilização pretendida

O produto é um inversor fotovoltaico sem transformador que converte a corrente contínua do gerador fotovoltaico em corrente alternada trifásica compatível com a rede e depois alimenta a corrente alternada trifásica na rede elétrica pública.

O produto é destinado para aplicações internas e externas.

O produto apenas deve ser ligado com módulos FV com a classe de proteção II (de acordo com a IEC 61730, classe de aplicação A). Os módulos FV com alta capacidade de ligação à terra devem apenas ser utilizados se a sua capacidade não ultrapassar 5μF. Não ligar quaisquer outras fontes de energia para além dos módulos fotovoltaicos ao produto.

O produto não está equipado com um transformador integrado e, portanto, não tem isolamento galvânico. O produto não deve ser utilizado com módulos fotovoltaicos que requerem ligação à terra funcional por parte dos condutores fotovoltaicos positivo ou negativo. Isto pode provocar a avaria irreparável do produto. O produto pode ser utilizado com módulos fotovoltaicos com estruturas que requerem ligação à terra de proteção.

Todos os componentes devem permanecer sempre dentro dos seus limites e os seus requisitos de instalação.

Utilize o produto apenas de acordo com as informações fornecidas no manual do utilizador e com as normas e diretivas aplicáveis localmente. Qualquer outra aplicação pode causar lesões ou danos materiais.

O produto apenas deve ser utilizado em países para os quais é aprovado pela AISWEI e pelo operador da rede.

A etiqueta de tipo deve estar permanentemente presa ao produto e deve estar em legível.

Este documento não substitui quaisquer leis, regulamentos ou normas regionais, estatais, provinciais, federais ou nacionais que se apliquem à instalação, segurança elétrica e utilização do produto.

2.2 Instruções importantes de segurança

O produto foi concebido e testado rigorosamente de acordo com os requisitos de segurança internacionais. Como com todos os dispositivos elétricos ou eletrónicos, existem riscos residuais, apesar de uma construção cuidadosa. Para evitar danos pessoais, a materiais e para assegurar o funcionamento a longo prazo do produto, ler cuidadosamente esta secção e observar todas as informações de segurança a todo o momento.

PERIGO

Perigo de vida devido às altas tensões do conjunto FV!

Quando exposto à luz solar, a matriz FV gera uma tensão CC perigosa que está presente nos condutores CC e nos componentes sob tensão do produto. Tocar nos condutores CC ou nos componentes sob tensão pode provocar choques elétricos letais. Se desligar os conectores CC do produto sob carga, pode ocorrer um arco elétrico que conduz a choques elétricos e queimaduras.

• Não toque nas extremidades dos cabos não isolados.
• Não toque nos condutores CC.
• Não toque em quaisquer componentes sob tensão do produto.
• Não abra o produto.
• Todos os trabalhos no produto apenas podem ser realizados por pessoal qualificado que tenha lido e compreendido completamente todas as informações de segurança contidas neste documento e no manual do utilizador.
• Desligar o produto das fontes de tensão e de energia e garantir que não possa ser ligado novamente antes de trabalhar no produto.
• Utilizar equipamento de proteção pessoal adequado para todos os trabalhos no produto.

PERIGO

Perigo de vida devido a choque elétrico quando em contacto com componentes do sistema sob tensão no caso de uma falha na ligação à terra!

Se ocorrer uma falha no solo, partes do sistema podem ainda estar sob tensão. Tocar em partes e cabos sob tensão pode provocar a morte ou ferimentos letais devido a choque elétrico.

• Desligar o produto das fontes de tensão e energia e garantir que não possa ser ligado novamente antes de trabalhar no dispositivo.
• Tocar apenas nos cabos dos módulos fotovoltaicos no seu isolamento.
• Não toque em nenhuma parte da subestrutura ou estrutura do conjunto FV.
• Não ligar as cadeias FV com falhas de ligação à terra ao produto.

AVISO

Perigo de vida devido a choques elétricos devido à destruição do dispositivo de medição devido sobretensão!

A sobretensão pode danificar um dispositivo de medição e resultar na presença de tensão no invólucro do dispositivo de medição. Tocar no invólucro sob tensão do dispositivo de medição resulta em morte ou lesões letais devido a choque elétrico.

- Utilize apenas aparelhos de medição com uma faixa de tensão de entrada CC igual ou superior à classificação de tensão do produto.

CUIDADO

Risco de queimaduras devido a temperatura elevada.

Algumas partes do involucro podem ficar quentes durante o funcionamento.

- Durante o funcionamento, não toque em nenhuma outra peça além da tampa da caixa do produto.

CUIDADO

Risco de lesões devido ao peso do produto.

Podem ocorrer ferimentos se o produto for levantado incorretamente ou largado durante o transporte ou montagem.

• Transporte e eleve o produto com cuidado. Ter em conta o peso do produto.
• Utilizar equipamento de proteção pessoal adequado para todos os trabalhos no produto.

2.3 Símbolos no rótulo

	Cuidado com uma zona de perigoEste símbolo indica que o inversor deve ser adicionalmente ligado À terra se for necessária uma ligação à terra ou ligação equipotencial adicional no local de instalação.
	Cuidado com a alta tensão e a corrente de funcionamentoO inversor funciona com alta tensão e corrente. Os trabalhos no inversor apenas devem ser realizados por eletricistas qualificados e autorizados.
	Cuidado com as superfícies quentesO inversor pode ficar quente durante o funcionamento. Evite o contacto durante a operação.
	Descarga do condensadorPerigo de vida devido a altas tensões no inversor. Não tocar nas partes sob tensão durante 25 minutos após desligar das fontes de energia.
	Tenha em atenção a documentaçãoSiga toda a documentação fornecida com o produto.

3 DECLARAÇÃO DE CONFORMIDADE DA UE

Conforme as diretivas da UE

- Diretiva sobre Equipamentos de Rádio 2014/53/UE (L 153/62-106. May 22. 2014) (RED)

- Restrição da utilização de certas substâncias perigosas 2011/65/UE (L 174/88, 8 de junho de 2011) e 2015/863/UE (L 137/10, 31 de março de 2015) (RoHS) confirma pelo presente que os produtos descritos no presente documento estão em conformidade com os requisitos fundamentais e outras disposições relevantes das diretivas acima mencionadas. A Declaração de Conformidade da UE pode ser encontrada na íntegra em www.solplanet.net.

4 ANÁLISE

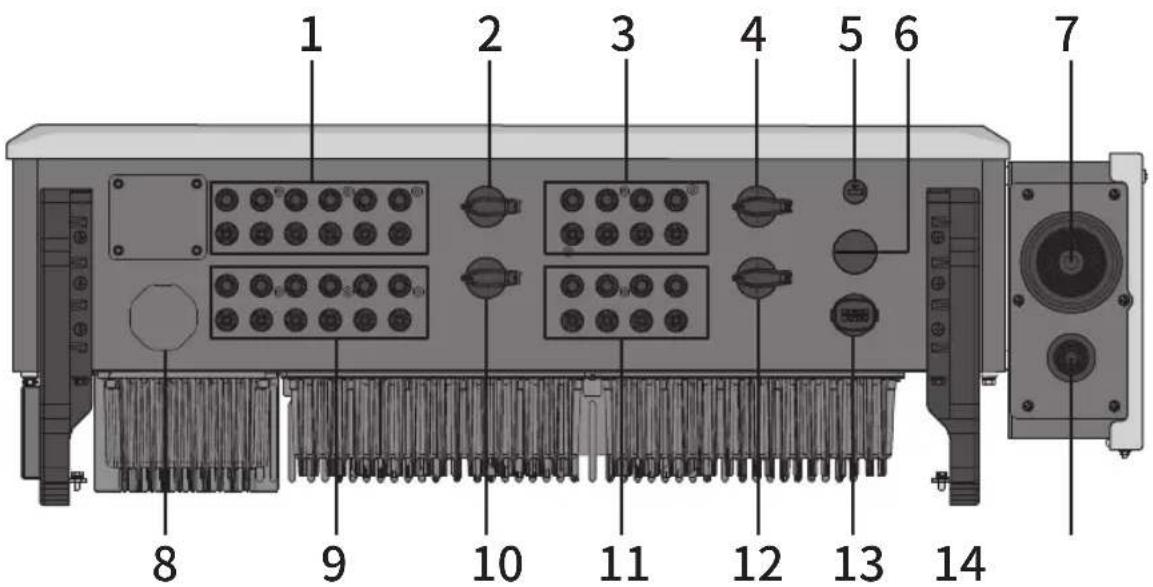

1 Entradas 1-6 do conector CC (Ligadas ao interruptor CC1)
2 Interruptor CC 1
3 Entradas 13-16 do conector CC (Ligadas ao interruptor CC3)
4 Interruptor CC 3
5 Entrada de pen Wi-Fi
6 Terminal reservado
7 Cabo de CA - selo de corte

8 Válvula de bloqueio
9 Entradas 7-12 do conector CC (Controlado por um interruptor CC 2)
10 Interruptor CC 2
11 Conector CC par 17-20 (Controlado por um interruptor CC 4)
12 Interruptor CC 4
13 Porta comunicação RS485
14 Ligação à terra reservada - seço de corte

5 ÂMBITO DA ENTREGA

8.3 Fachada de montagem

8.4 Instalação montada na parede

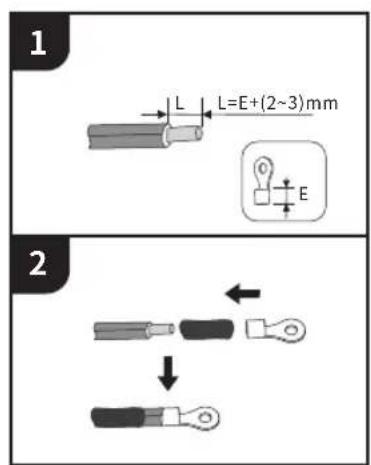

9 SEGUNDA LIGAÇÃO À TERRA DE PROTEÇÃO

CONFIGURAÇÃO DA COMUNICAÇÃO

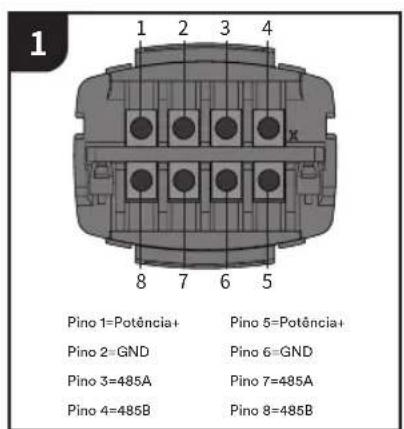

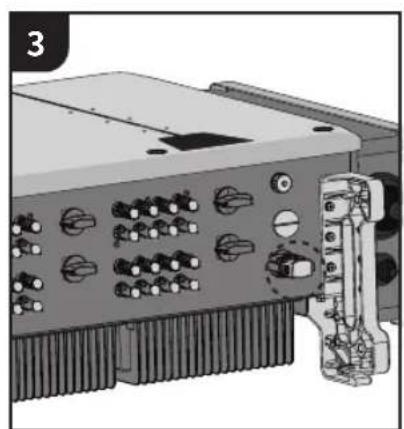

12.1 Ligação de cabos RS485

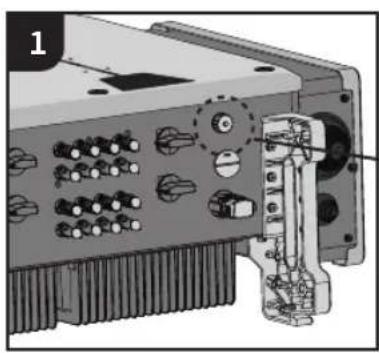

12.2 Ligação de pen WiFi/LAN/4G
