Type product	Netgekoppelde fotovoltaïsche omvormer
Merk	Solplanet
Model	ASW100K-LT
Fase	Driefasig
Transformatorloos	Ja
Max. DC-ingangsspanning	1100 V (typisch)
Aantal MPPT-trackers	4
Max. AC-uitgangsvermogen	100 kW
Communicatie	RS485, WiFi (optionele stick), LAN, 4G
Beschermingsklasse	IP65 (binnen-/buitengebruik)
Bedrijfstemperatuurbereik	-25°C tot +60°C (typisch)
Koeling	Geforceerde luchtkoeling
Veiligheidsfuncties	Aardfoutbewaking, overspanningsbeveiliging, waarschuwing voor condensatorontlading
Certificeringen	CE (EU-conformiteitsverklaring)
Display	Geen (instellen via mobiele app of webinterface)
Montage	Wandmontage (beugel inbegrepen)
Compatibiliteit met PV-modules	Klasse II, capaciteit ≤5 μF
DC-ingangsconnectoren	20 ingangen (Phoenix Contact-type)
AC-aansluiting	Uitslagafdichting voor AC-kabel
Aardlekbewaking	Geïntegreerd

Veelgestelde vragen - ASW100K-LT Solplanet

Wat is de maximale DC-ingangsspanning van de Solplanet ASW100K-LT?

De maximale DC-ingangsspanning is typisch 1100 V, maar raadpleeg altijd het gegevensblad voor exacte specificaties.

Hoeveel MPPT-trackers heeft de ASW100K-LT?

De omvormer heeft 4 MPPT-trackers, elk aangesloten op een set DC-ingangen (DC-schakelaars 1-4).

Is de Solplanet ASW100K-LT geschikt voor buitengebruik?

Ja, het is ontworpen voor zowel binnen- als buitengebruik met een beschermingsklasse van IP65 (typisch).

Welke communicatie-opties zijn er beschikbaar?

De omvormer ondersteunt RS485 en optionele WiFi, LAN of 4G communicatie via een externe stick.

Heeft de ASW100K-LT een transformator?

Nee, het is een transformatorloze omvormer, dus biedt het geen galvanische scheiding.

Hoe moet de AC-kabel worden aangesloten?

De AC-kabel wordt aangesloten via een uitslagafdichting op de omvormer. Gedetailleerde stappen staan in de installatiehandleiding.

Welk type PV-modules zijn compatibel?

Alleen PV-modules van beschermingsklasse II (IEC 61730, toepassingsklasse A) met capaciteit naar aarde ≤5 μF zijn toegestaan.

Welke veiligheidsmaatregelen zijn nodig voor installatie?

Koppel de omvormer altijd los van alle spanningsbronnen en wacht 25 minuten voor ontlading van de condensator. Gebruik de juiste PBM en volg de handleiding.

Hoe stel ik de WiFi-communicatie in?

Plaats de optionele WiFi-stick in de daarvoor bestemde poort en gebruik vervolgens de Solplanet mobiele app om de netwerkinstellingen te configureren.

Waar kan ik de volledige gebruikershandleiding vinden?

De volledige handleiding en de snelle installatiegids zijn beschikbaar in PDF-formaat op www.solplanet.net.

GEBRUIKSAANWIJZING ASW100K-LT Solplanet

Deze snelle installatiegids vervangt niet de beschrijving in de gebruikershandleiding. De inhoud van deze gids kan door productontwikkeling worden bijgewerkt of herzien. De informatie in deze gids kan zonder kennisgeving worden gewijzigd. De nieuwste versie van dit document en de handleiding voor installatie, inbedrijfstelling, configuratie en buitenbedrijfstelling is te vinden in PDF-formaat op www.solplanet.net.

2 VEILIGHEID

2.1 Beoogd gebruik

Het product is een PV-omvormer zonder transformator die de gelijkstroom van de PV-generator omzet in elektriciteitsnet compatibele briefasige wisselstroom en levert vervolgens de briefasige wisselstroom aan het openbare elektriciteitsnet.

Het product is bedoeld voor toepassingen binnen en buiten.

Het product mag uitsluitend worden aangesloten met PV-modules van beschermingsklasse II (volgens IEC 61730, toepassingsklasse A). PV-modules met een hoge capaciteit naar aarde mogen alleen worden gebruikt als hun capaciteit niet meer dan 5μF is. Sluit geen andere energiebronnen dan PV-modules aan op het product.

Het product is niet uitgerust met een geïntegreerde transformator en heeft daarom geen galvanische scheiding. Het product mag niet met PV-modules waarvoor functionele aarding van de positieve of negatieve PV-geleiders nodig is. Dit kan ertoe leiden dat het product onherstelbaar wordt beschadigd. Het product mag worden gebruikt met PV-modules met frames die beschermende aarding vereisen.

Alle componenten moeten te allen tijde binnen hun toegestane bedrijfsbereiken en hun installatievereisten blijven.

Gebruik het product uitsluitend in overeenstemming met de informatie in de gebruiksaanwijzing en met de lokaal geldende normen en richtlijnen. Elke andere toepassing kan persoonlijk letsel of schade aan eigendommen veroorzaken.

Het product mag alleen worden gebruikt in landen waarvoor het door AISWEI is goedgekeurd en de beheerder van het elektriciteitsnet is goedgekeurd of vrijgegeven. Het typeplaatje moet permanent op het product zijn bevestigd en in leesbare staat zijn. Dit document vervangt geen regionale, staats-, provinciale, federale of nationale wetten, voorschriften of standaarden die van toepassing zijn op de installatie, elektrische veiligheid en het gebruik van het product.

2.2 Belangrijke veiligheidsinstructies

Het product is strikt volgens de internationale veiligheidseisen ontworpen en getest. Zoals bij alle elektrische of elektronische apparaten, blijven er ondanks zorgvuldige constructie restrisico's. Om persoonlijk letsel en materiële schade te voorkomen en om een langdurig gebruik van het product te garanderen, dient u dit hoofdstuk aandachtig te lezen en alle veiligheidsinformatie te allen tijde in acht te nemen.

GEVAAR

Levensgevaar door hoge spanningen van de PV-generator!

Bij blootstelling aan zonlicht genereert de PV-generator gevaarlijke gelijkspanning die aanwezig is in de gelijkstroomgeleiders en de onder spanning staande onderdelen van het product. Het aanraken van de gelijkstroomgeleiders of de onder spanning staande componenten zou tot dodelijke elektrische schokken leiden. Als de gelijkstroomgeleiders onder belasting worden losgekoppeld van het product, kan een lichtboog ontstaan die een elektrische schok of verbrandingen veroorzaakt.

• Raak ongeïsoleerde kabeluiteinden niet aan.
• Raak de gelijkstroomgeleiders niet aan.
• Raak geen spanningvoerende onderdelen van het product aan.
• Het product niet openen.
• mAlle werkzaamheden aan het product mogen uitsluitend worden uitgevoerd door gekwalificeerd personeel dat alle veiligheidsinformatie in dit document en de gebruikershandleiding heeft gelezen en volledig heeft begrepen.
• Trek de stekker van het product uit het stopcontact en spanningsbronnen en zorg ervoor dat het niet opnieuw kan worden aangesloten alvorens aan het product te werken.
• Draag bij alle werkzaamheden aan het product geschikte persoonlijke beschermingsmiddelen.

GEVAAR

Levensgevaar door elektrische schok bij het aanraken van onder stroom staande systeemcomponenten in geval van een aardlek!

Als er een aardlek optreedt, kunnen delen van het systeem nog steeds onder stroom staan. Het aanraken van onder stroom staande delen en kabels zou kunnen leiden tot de dood of dodelijke verwondingen door elektrische schokken.

• Trek de stekker van het product uit het stopcontact en zorg ervoor dat het niet opnieuw kan worden aangesloten alvorens aan het apparaat te werken.
• Raak de kabels van de PV-modules uitsluitend aan op hun isolatie.
• Raak geen onderdelen van de onderbouw of het frame van de PV-generator aan.
• Sluit geen PV-strings met aardlekschakelaars aan op het product.

WAARSCHUWING

Levensgevaar door elektrische schok door beschadiging van het meetinstrument door overspanning!

Overspanning kan een meetapparaat beschadigen en resulteren in spanning in de behuizing van het meetapparaat. Het aanraken van de onder stroom staande behuizing van het meetapparaat leidt tot de dood of dodelijke verwondingen door elektrische schokken.

- Gebruik alleen meetinstrumenten met een DC-ingangsspanningsbereik gelijk aan of hoger dan de spanningswaarde van het product.

VOORZICHTIG

Gevaar op brandwonden door hete temperaturen.

Sommige delen van de behuizing kunnen mogelijk heet worden tijdens het gebruik.

- tijdens het gebruik geen andere onderdelen aan dan de behuizingsdeksel van het product.

VOORZICHTIG

Risico op letsel door gewicht van het product.

Als het product tijdens transport of montage verkeerd wordt opgetild of valt, kan er letsel ontstaan.

• Vervoer en til het product voorzichtig op. Houd rekening met het gewicht van het product.
• Draag bij alle werkzaamheden aan het product geschikte persoonlijke beschermingsmiddelen.

2.3 Symbolen op het label

	Pas op voor een gevarenzoneDit symbool geeft aan dat de omvormer extra moet worden geaard als ter plaatse een extra aarding of een potentiaalvereffening vereist is.
	Pas op voor hoogspanning en bedrijfsstroomDe omvormer werkt op hoge spanning en stroom. Werkzaamheden aan de omvormer mogen alleen worden uitgevoerd door vakkundig en bevoegde elektriciens.
	Pas op voor hete oppervlakkenDe omvormer kan mogelijk heet worden tijdens bedrijf. Vermijd contact tijdens het gebruik.
	Condensator ontladingLevensgevaar door hoge spanningen in de omvormer. Raak gedurende 25 minuten geen delen onder spanning aan na het loskoppelen van de stroombronnen.
	Neem de documentatie in acht!Neem alle documentatie bij het product in acht.

3 EU-CONFORMITEITSVERKLARING

In het kader van de EU-richtlijnen

• voor radioapparatuur 2014/53/EU

(L 153/62-106. 22 mei 2014) (RED)

- Beperking gebruik van bepaalde gevaarlijke stoffen 2011/65/EU

(L 174/88, 8 juni 2011) en 2015/863/EU (L 137/10, 31 maart 2015) (RoHS)

bevestigt hierbij dat de omvormers die in dit document worden beschreven, voldoen aan de fundamentele vereisten en andere relevante bepalingen van de bovengen-oemde richtlijnen. De volledige EU-conformiteitsverklaring is te vinden op www.sol-planet.net.

4 OVERZICHT

1 DC-connector ingangen 1-6 paar (Verbonden met DC-schakelaar 1)
2 DC-schakelaar 1
3 DC-connector ingangen 13-16 paar (Verbonden met DC-schakelaar 3)
4 DC-schakelaar 3
5 WiFi-stick poort
6 Gereserveerde aansluiting
7 AC-kabel knockout afdichting

8 Vergrendelkelp
9 DC-connector ingangen 7-12 paar (Verbonden met r DC-schakelaar 2)
10 DC-schakelaar 2
11 DC-connector ingangen 17-20 paar (Verbonden met DC-schakelaar 4)
12 DC-schakelaar 4
13 RS485 Communicatiepoort
14 Gereserveerde aarding - knockout afdichting

5 LEVERINGSOMVANG

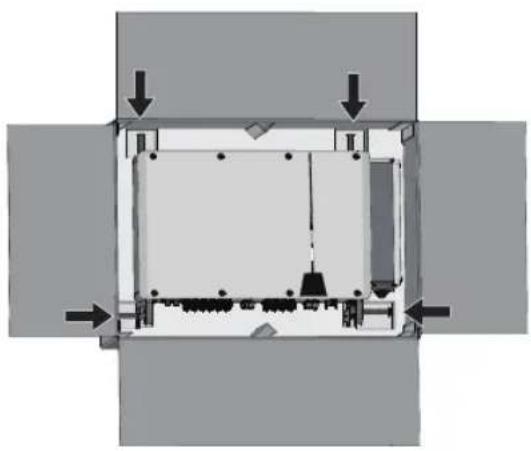

8.1 Haal de omvormer eruit

8.2 Verplaatsen van de omvormer (Optioneel)

Neem contact op met onze serviceafdeling als u technische vragen heeft over onze producten.

De volgende informatie is nodig om de nodige assistentie te verlenen:

— —Omvormermodel
——Serienummer omvormer
— — Fotovoltaïsche modulemodel
—Aantal fotovoltaïsche modules en strings-nummer aangesloten op elke MPPT
——Foutcode
— — Installatielocatie
—— Garantiekaart
