Produkttyp	Netzgekoppelter Photovoltaik-Wechselrichter
Marke	Solplanet
Modell	ASW100K-LT
Phase	Dreiphasig
Transformatorlos	Ja
Max. DC-Eingangsspannung	1100 V (typisch)
Anzahl MPPT-Tracker	4
Max. AC-Ausgangsleistung	100 kW
Kommunikation	RS485, WLAN (optionaler Stick), LAN, 4G
Schutzklasse	IP65 (Innen-/Außenbereich)
Betriebstemperaturbereich	-25°C bis +60°C (typisch)
Kühlung	Zwangsbelüftung
Sicherheitsfunktionen	Erdschlussüberwachung, Überspannungsschutz, Kondensatorentladungswarnung
Zertifizierungen	CE (EU-Konformitätserklärung)
Display	Kein (Einrichtung über mobile App oder Weboberfläche)
Montage	Wandmontage (Halterung inklusive)
PV-Modul-Kompatibilität	Klasse II, Kapazität ≤5 μF
DC-Eingangssteckverbinder	20 Eingänge (Typ Phoenix Contact)
AC-Anschluss	Kabelverschraubung für AC-Kabel
Fehlerstromüberwachung	Integriert

Häufig gestellte Fragen - ASW100K-LT Solplanet

Wie hoch ist die maximale DC-Eingangsspannung des Solplanet ASW100K-LT?

Die maximale DC-Eingangsspannung beträgt typischerweise 1100 V, aber für genaue Angaben siehe Datenblatt.

Wie viele MPPT-Tracker hat der ASW100K-LT?

Der Wechselrichter verfügt über 4 MPPT-Tracker, die jeweils mit einem Satz DC-Eingänge (DC-Schalter 1-4) verbunden sind.

Ist der Solplanet ASW100K-LT für die Außeninstallation geeignet?

Ja, er ist für den Innen- und Außenbereich ausgelegt, mit Schutzklasse IP65 (typisch).

Welche Kommunikationsmöglichkeiten gibt es?

Der Wechselrichter unterstützt RS485 und optional WLAN, LAN oder 4G über einen externen Stick.

Hat der ASW100K-LT einen Transformator?

Nein, es ist ein transformatorloser Wechselrichter, bietet also keine galvanische Trennung.

Wie wird das AC-Kabel angeschlossen?

Das AC-Kabel wird über eine Kabelverschraubung am Wechselrichter angeschlossen. Detaillierte Schritte finden Sie in der Installationsanleitung.

Welche Art von PV-Modulen ist kompatibel?

Es sind nur PV-Module der Schutzklasse II (IEC 61730, Anwendungsklasse A) mit einer Kapazität gegen Erde ≤5 μF zulässig.

Welche Sicherheitsvorkehrungen sind vor der Installation erforderlich?

Trennen Sie den Wechselrichter immer von allen Spannungsquellen und warten Sie 25 Minuten auf die Kondensatorentladung. Verwenden Sie geeignete PSA und befolgen Sie die Anleitung.

Wie richte ich die WLAN-Kommunikation ein?

Stecken Sie den optionalen WLAN-Stick in den dafür vorgesehenen Anschluss und konfigurieren Sie die Netzwerkeinstellungen über die Solplanet-Mobil-App.

Wo finde ich die vollständige Bedienungsanleitung?

Das vollständige Handbuch und die Kurzanleitung sind im PDF-Format unter www.solplanet.net verfügbar.

BEDIENUNGSANLEITUNG ASW100K-LT Solplanet

Schnellinstallationsanleitung....14

Nederlands

Snelle installatiehandleiding....28

Polski

Die vorliegende Schnellinstallationsanleitung ersetzt nicht die Beschreibung im Benutzerhandbuch.

Im Zuge der Produktentwicklung kann der Inhalt dieser Anleitung aktualisiert oder überarbeitet werden. Die Informationen in dieser Anleitung können ohne vorherige Ankündigung geändert werden. Die aktuellste Version dieses Dokuments und das Handbuch für Installation, Inbetriebnahme, Konfiguration und Außerbetriebnahme finden Sie im PDF-Format unter www.solplanet.net.

2 SICHERHEIT

2.1 Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um einen transformatorlosen Photovoltaik-Wechselrichter (PV-Wechselrichter), der den Gleichstrom des PV-Generators in netzkonformen dreiphasigen Wechselstrom umwandelt und den dreiphasigen Wechselstrom in das öffentliche Stromnetz einspeist.

Das Gerät ist für den Innen- und Außeneinsatz geeignet.

Es darf nur an PV-Modulen der Schutzklasse II (gemäß IEC 61730, Anwendungsklasse A) angeschlossen werden. PV-Module mit hoher Kapazität gegen Erde dürfen nur dann eingesetzt werden, wenn ihre Kapazität 5μF nicht übersteigt. Das Produkt darf nicht mit anderen Energiequellen als PV-Modulen betrieben werden.

Da das Gerät ohne einem internen Transformator arbeitet, verfügt es über keine galvanische Trennung. Das Produkt darf nicht mit PV-Modulen betrieben werden, die eine Funktionserdung des positiven oder negativen PV-Leiters erfordern. Dies kann zu irreparablen Schäden am Produkt führen. Das Produkt darf mit PV-Modulen betrieben werden mit Rahmen, die eine Schutzerdung erfordern.

Alle Bestandteile müssen immer im zulässigen Betriebsbereich und innerhalb ihrer Installationsvorschriften betrieben werden.

Verwenden Sie das Produkt nur entsprechend den Angaben im Benutzerhandbuch und den vor Ort geltenden Normen und Richtlinien. Jede andere Verwendung kann zu Personen- oder Sachschäden führen.

Das Produkt darf nur in Ländern verwendet werden, in denen es von AISWEI und dem Netzbetreiber zugelassen ist.

Das Typenschild muss fest am Produkt angebracht und in lesbarem Zustand sein.

Das vorliegende Dokument ersetzt keine regionalen, staatlichen, kommunalen, bundesstaatlichen oder nationalen Gesetze, Vorschriften oder Normen, die für die Installation, die elektrische Sicherheit und den Gebrauch des Produkts gelten.

2.2 Wichtige Sicherheitshinweise

Dieses Produkt wurde nach strengsten internationalen Sicherheitsanforderungen entwickelt und getestet. Trotz sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten, Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen langfristigen Betrieb des Produkts zu gewährleisten, lesen Sie diesen Abschnitt sorgfältig durch und beachten Sie stets sämtliche Sicherheitshinweise.

GEFAHR

Es besteht Lebensgefahr durch hohe Spannungen des PV-Generators!

Der PV-Generator erzeugt bei Sonneneinstrahlung eine gefährliche Gleichspannung, die in den Gleichstromleitern und den spannungsführenden Bauteilen des Produkts anliegt. Das Berühren der Gleichstromleiter oder der stromführenden Komponenten kann zu tödlichen Stromschlägen führen. Wenn Sie die unter Spannung stehenden Gleichstromstecker vom Gerät trennen, kann ein elektrischer Lichtbogen entstehen, der zu Stromschlägen und Verbrennungen führen kann.

• Nicht isolierte Kabelenden nicht berühren.
  • Die Gleichstromleiter dürfen nicht berührt werden.
• Berühren Sie keine stromführenden Geräteteile.
• Das Gerät darf nicht geöffnet werden.
• Alle Arbeiten am Produkt dürfen nur von Fachpersonal durchgeführt werden, das alle Sicherheitshinweise in diesem Dokument und im Benutzerhandbuch gelesen und verstanden hat.
• Trennen Sie das Produkt von Spannungs- und Energiequellen und sichern Sie es gegen Wiedereinschalten, ehe Sie Arbeiten am Gerät durchführen.
• Bei sämtlichen Arbeiten am Produkt ist eine geeignete persönliche Schutzausrüstung zu tragen.

GEFAHR

Lebensgefahr durch Stromschlag beim Berühren spannungsführender Anlagenteile im Falle eines Erdschlusses!

Bei einem Erdungsfehler können einige Systemteile noch unter elektrischer Spannung stehen. Das Berühren von spannungsführenden Teilen und Leitungen kann zum Tod oder zu tödlichen Verletzungen durch Stromschlag führen.

• Trennen Sie das Produkt von Spannungs- und Energiequellen und sichern Sie es gegen Wiedereinschalten, ehe Sie Arbeiten am Gerät durchführen.
  • Die Kabel der PV-Module nur an ihrer Isolierung anfassen.
• Fassen Sie keine Teile des Unterbaus oder des Rahmens des PV-Generators an.
• Schließen Sie keine erdschlussbehafteten PV-Stränge an das Produkt an.

ACHTUNG

Es besteht Lebensgefahr durch Stromschlag bei Beschädigung des Messgerätes aufgrund von Überspannung!

Durch Überspannung kann ein Messgerät beschädigt werden, wodurch am Gehäuse des Messgerätes Spannung anliegen kann. Das Berühren des spannungsführenden Gehäuses des Messgerätes führt zum Tod oder zu tödlichen Verletzungen durch Stromschlag.

- Verwenden Sie nur Messgeräte mit einer Messspanne, die höher ist als der Gleichspannungseingangsbereich, der gleich oder höher ist als die Nennspannung des Produkts.

VORSICHT

Verbrennungsgefahr durch hohe Temperaturen.

Einige Teile des Gehäuses können während des Betriebs heiß laufen.

- Berühren Sie während des Betriebs nur den Gehäusedeckel des Produkts.

VORSICHT

Verletzungsgefahr durch das Produktgewicht.

Wird das Produkt beim Transport oder bei der Montage unsachgemäß angehoben oder fallen gelassen, besteht Verletzungsgefahr.

• Transportieren und heben Sie das Produkt vorsichtig. Beachten Sie das Produktgewicht.
• Bei sämtlichen Arbeiten am Produkt ist eine geeignete persönliche Schutzausrüstung zu tragen.

2.3 Piktogramme auf dem Etikett

	Warnung vor einer GefahrenzoneDieses Symbol zeigt an, dass der Wechselrichter zusätzlich geerdet werden muss, wenn am Installationsort eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist.
	Warnung vor Hochspannung und BetriebsstromDer Wechselrichter arbeitet unter Hochspannung und mit Strom. Arbeiten am Wechselrichter müssen erfahrenen und autorisierten Elektrikern vorbehalten sein.
	Warnung vor heißen OberflächenDer Wechselrichter kann während des Betriebs heiß laufen. Während des Betriebs nicht berühren.
	KondensatorentladungLebensgefahr durch hohe Spannungen im Wechselrichter. Nach dem Abschalten der Stromversorgung 25 Minuten lang keine spannungsführenden Teile berühren.
	Beachten Sie die DokumentationAlle mit dem Produkt gelieferten Unterlagen sind zu beachten.

3 EU-KONFORMITÄTSERKLÄRUNG

Im Geltungsbereich der EU-Richtlinien

• Funkanlagenrichtlinie 2014/53/EU
(L 153/62-106. 22. Mai 2014) (RED)
- Einschränkungen bei der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU (L 174/88, 8. Juni 2011) und 2015/863/EU (L 137/10, 31. März 2015) (RoHS).

bestätigt hiermit, dass die in diesem Dokument beschriebenen Produkte im Einklang mit den Grundvoraussetzungen und anderen maßgeblichen Bestimmungen der oben genannten Richtlinien stehen. Die vollständige EU-Konformitätserklärung finden Sie unter www.solplanet.net

4 ÜBERSICHT

1 Gleichstromanschluss Eingänge 1-6 (angeschlossen an Gleichstromschalter 1)
2 Gleichstromschalter 1
3 Gleichstromanschluss Eingänge 13-16 (angeschlossen an Gleichstromschalter 3)
4 Gleichstromschalter 3
5 Anschluss für WLAN-Stick
6 Reservierter Anschluss
7 Wechselstrom - Ausbrechdichtung

8 Sperrventil

9 Gleichstromanschluss Eingänge 7-12 (angeschlossen an Gleichstromschalter 2)
10 Gleichstromschalter 2
11 Gleichstromanschluss Eingänge 17-20 (angeschlossen an Gleichstromschalter 4)
12 Gleichstromschalter 4
13 RS485 Kommunikationsanschluss
14 Reservierte Erdung - Ausbrechdichtung

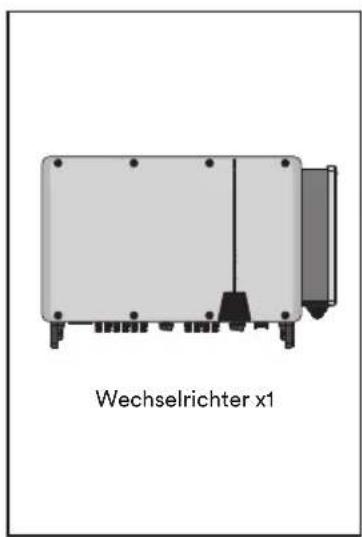

5 LIEFERUMFANG

6
MONTAGEUMGEBUNG

8.1 Auspacken des Wechselrichters

8.2 Verschieben des Wechselrichters (Wahlweise)

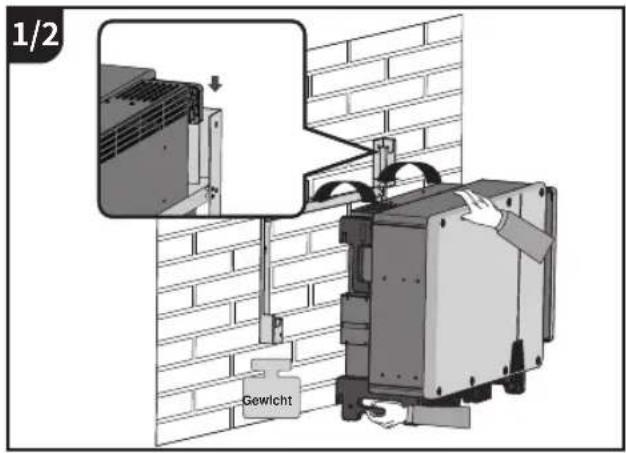

8.3 Montagehalterung

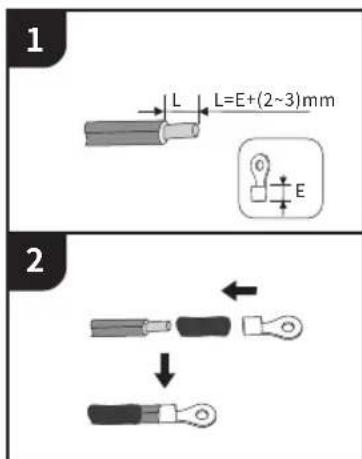

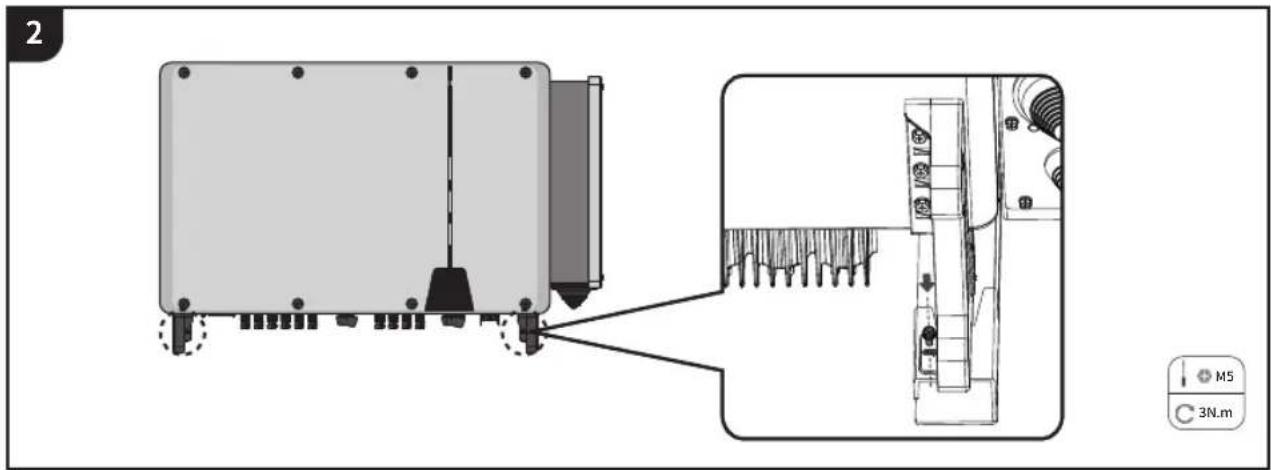

9 ZWEITE SCHUTZERDE

WECHSELSTROMANSCHLUSS

11 GLEICHSTROMANSCHLUSS

TYP 1 – PHOENIX KONTAKT

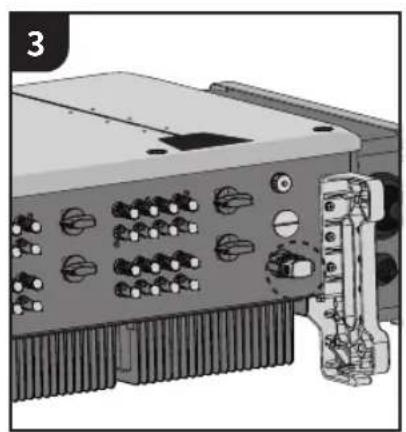

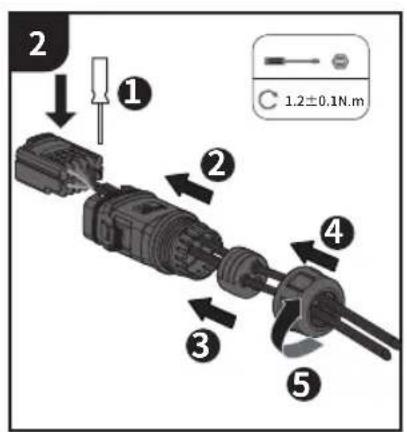

12.1 RS485 Kabelanschluss

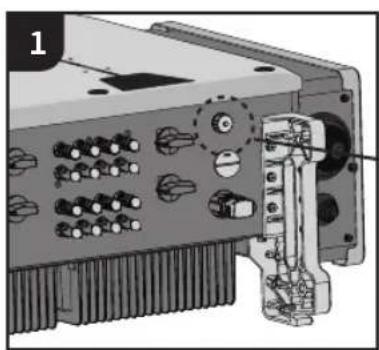

12.2 WiFi/LAN/4G-Stick-Anschluss

Bei Fragen im Zusammenhang mit der Technik, wenden Sie sich bitte an unsere Service-abteilung.

Wir benötigen die folgenden Informationen, damit wir Sie bei Bedarf unterstützen können:

—Wechselrichtermodell
——Seriennummer des Wechselrichters
—Modell des PV-Moduls
—Anzahl der PV-Module und Stränge, die mit jedem MPPT verbunden sind
——Fehlercode
——Installationsort
——Garantieschein

EMEA

Service E-Mail: [e-mail]

APAC

Service E-Mail: [e-mail]

LATAM

Service E-Mail: [e-mail]

Aiswei Großraum China

Service E-Mail: [e-mail]

Hotline: [phone]

Taiwan

Service E-Mail: [e-mail]

Hotline: +886, 809089212
