Ürün Tipi	Şebeke Bağlantılı Fotovoltaik İnverter
Marka	Solplanet
Model	ASW100K-LT
Faz	Üç fazlı
Trafosuz	Evet
Maksimum DC Giriş Gerilimi	1100 V (tipik)
MPPT İzleyici Sayısı	4
Maksimum AC Çıkış Gücü	100 kW
İletişim	RS485, WiFi (isteğe bağlı stick), LAN, 4G
Koruma Sınıfı	IP65 (iç/dış mekan kullanımı)
Çalışma Sıcaklığı Aralığı	-25°C ila +60°C (tipik)
Soğutma	Zorlamalı hava soğutma
Güvenlik Özellikleri	Toprak kaçağı izleme, aşırı gerilim koruması, kapasitör deşarj uyarısı
Sertifikalar	CE (AB Uygunluk Beyanı)
Ekran	Yok (mobil uygulama veya web arayüzü ile kurulum)
Montaj	Duvar montajlı (braket dahil)
PV Modül Uyumluluğu	Sınıf II, kapasitans ≤5 μF
DC Giriş Konnektörleri	20 giriş (Phoenix Contact tipi)
AC Bağlantısı	AC kablo için boşluk contası
Kaçak Akım İzleme	Entegre

Sık sorulan sorular - ASW100K-LT Solplanet

Solplanet ASW100K-LT'nin maksimum DC giriş gerilimi nedir?

Maksimum DC giriş gerilimi tipik olarak 1100 V'tur, ancak kesin spesifikasyonlar için her zaman veri sayfasına bakın.

ASW100K-LT'de kaç MPPT izleyici bulunur?

İnverter, her biri bir dizi DC girişine (DC anahtarları 1-4) bağlı 4 MPPT izleyici içerir.

Solplanet ASW100K-LT dış mekan kurulumu için uygun mudur?

Evet, IP65 koruma sınıfı (tipik) ile hem iç hem de dış mekan kullanımı için tasarlanmıştır.

Hangi iletişim seçenekleri mevcuttur?

İnverter, harici bir stick aracılığıyla RS485 ve isteğe bağlı WiFi, LAN veya 4G iletişimini destekler.

ASW100K-LT trafoya sahip midir?

Hayır, trafosuz bir invertördür, bu nedenle galvanik izolasyon sağlamaz.

AC kablosu nasıl bağlanmalıdır?

AC kablosu, invertör üzerindeki bir boşluk contası aracılığıyla bağlanır. Detaylı adımlar montaj kılavuzunda verilmiştir.

Hangi tip PV modülleri uyumludur?

Yalnızca koruma sınıfı II (IEC 61730, uygulama sınıfı A) ve toprağa göre kapasitans ≤5 μF olan PV modüllerine izin verilir.

Kurulumdan önce hangi güvenlik önlemleri gereklidir?

İnverteri tüm gerilim kaynaklarından ayırın ve kapasitör deşarjı için 25 dakika bekleyin. Uygun KKD kullanın ve kılavuzu izleyin.

WiFi iletişimini nasıl kurarım?

İsteğe bağlı WiFi stick'i ilgili porta takın, ardından ağ ayarlarını yapılandırmak için Solplanet mobil uygulamasını kullanın.

Tam kullanım kılavuzunu nerede bulabilirim?

Tam kılavuz ve hızlı montaj kılavuzu, www.solplanet.net adresinde PDF formatında mevcuttur.

KULLANIM KILAVUZU ASW100K-LT Solplanet

Hizli Kurulum Kilavuzu 84

1 GENERAL INFORMATION

Bu hızlı kurulum kılavuzu, kullanma kılavuzundaki açıklamanın yerine geçmez.

Bu kılavuzun içeriği, ürün geliştirmelerden kaynaklı olarak güncellenebilir veya revize edilebilir. Bu kılavuzda yer alan bilgiler, bilgi verilmeksizin değiştirilebilir. Bu belgenin ve kılavuzun en son versiyonunu ile cihazın devreye alınması, yapılandırılması ve devreden çıkarılmasıyla ilgili bilgileri, www.solplanet.net adresinde PDF formatında bulabilirsiniz.

2 GÜVENLİK

2.1 Amaçlanan kullanım

Ürün, PV jeneratörünün doğru akımını şebekeye uyumlu üç faz alternatif akıma dönüştüren ve ardından üç faz alternatif akımı şehir elektrik şebekesine besleyen, transformatörsüz bir PV invertördür.

Ürün, iç ve dış mekan uygulamaları için tasarlanmıştır.

Ürün, sadece koruma II sınıfına (IEC 61730 uyarınca, uygulama sınıfı A) sahip PV modüllerine bağlanmalıdır. Yüksek topraklama kapasiteli PV modülleri, kapasitesi sadece 5μF'ı geçmezse kullanılmalıdır. Ürüne, PV modüllerinin dışındaki hiçbir enerji kaynağına bağlamayın.

Üründe entegre edilmiş bir transformatör bulunmamaktadır, bu nedenle galvenik yalıtımı yoktur. Ürün, pozitif veya negatif PV iletkenlerinin fonksiyonel topraklanması gerektiren PV modülleri ile çalıştırılmamalıdır. Çalıştırılırsa ürün, onarılamaz şekilde bozulabilir. Ürün, kasası koruyucu topraklama gerektiren PV modülleri ile çalıştırılabilir. Tüm bileşenler, her zaman izin verilen çalışma aralıkları ve kurulum gereksinimleri içinde kalmalıdır.

Ürünü, yalnızca kullanma kılavuzunda sağlanan bilgilere ve yerel olarak geçerli standar- tlara ve yönergelere uygun olarak kullanın. Başkaca herhangi bir uygulama kişisel yaralanmaya veya mal hasarına neden olabilir.

Bu ürün, yalnızca AISWEI ve şebeke operatörü tarafından onaylanan ülkelerde kullanıl-malıdır.

Tip etiketi, ürüne daimi olarak yapıştırılmalı ve okunur durumda olmalıdır.

Bu belge, ürünün kurulumu, elektrik güvenliği ve kullanımı için geçerli olan hiçbir bölge, eyalet, il, federal veya ulusal yasa, düzenleme veya standardın yerine geçmez.

2.2 Önemli güvenlik talimatları

Ürün, uluslararası güvenlik gerekliliklerine göre tasarlanmış ve sıkı şekilde test edilmiştir. Tüm elektrikli veya elektronik cihazlarda olduğu gibi dikkatli bir yapıma rağmen artık riskler vardır. Kişisel yaralanmaları ve mal hasarını önlemek ve ürünün uzun süre kullanılmasını sağlamak için bu kısmı dikkatli okuyun ve güvenlik ile ilgili tüm bilgileri her zaman dikkate alın.

TEHLİKE

PV dizisindeki yüksek gerilimler nedeniyle hayati tehlike!

Güneş ışığına maruz kaldığında PV dizisi, ürünün DC iletkenlerinde ve akım taşıyan canlı bileşenlerinde bulunan tehlikeli bir DC voltajı üretir. DC iletkenlere veya canlı bileşenlere dokunmak ölümcül elektrik şoklarına neden olabilir. DC konektörlerini üründen yük altındayken çıkarırsanız elektrik çarpmasına ve yanıklara yol açan elektrik arkı oluşabilir.

• Yalıtılmamış kablo uçlarına dokunmayın.
• DC iletkenlerine dokunmayın.
• Ürünün herhangi bir canlı bileşenine dokunmayın.
• Ürünün içini açmayın.
• Ürün üzerindeki tüm çalışmalar, yalnızca bu belgede ve kullanma kılavuzunda yer alan tüm güvenlik bilgilerini okuyup tam olarak anlamış kalifiye personel tarafından yapılmalıdır.
• Ürünü voltaj ve elektrik kaynaklarından ayırın ve ürün üzerinde çalışmaya başlamadan önce tekrar bağlanamayacağını emin olun.
• Ürün üzerinde yapılan her çalışma esnasında uygun kişisel koruyucu ekipman kullanın.

TEHLİKE

Topraklama arızası durumunda elektrik taşıyan sistem bileşenlerine dokunulduğunda elektrik çarpması nedeniyle hayati tehlike!

Topraklama arızası meydana geldiğinde sistemin parçaları hâlâ elektrik taşıyabilir. Üzerinde elektrik olan parçalara ve kablolara dokunmak, elektrik çarpmasından kaynaklanan ölüme veya ölümcül yaralanmalara yol açabilir.

• Ürünü voltaj ve elektrik kaynaklarından ayırın ve ürün üzerinde çalışmaya başlamadan önce tekrar bağlanamayacağını emin olun.
• PV modüllerinin kablolarına sadece yalıtımlı kısımlarından dokunun.
• PV dizisinin altyapısının veya kasasının hiçbir parçasına dokunmayın.
• Toprak arızalı PV dizilerini ürüne bağlamayın.

UYARI

Aşırı gerilim nedeniyle ölçüm cihazının tahrip olmasından kaynaklanan elektrik çarpması nedeniyle hayati tehlike!

Aşırı voltaj, ölçüm cihazına zarar verebilir ve ölçüm cihazının muhafazasında voltaj bulunmasına neden olur. Üzerinde elektrik olan bu muhafazaya dokunmak, elektrik çarpmasından kaynaklanan ölüme veya ölümcül yaralanmalara neden olabilir.

- Yalnızca, ölçüm aralığı DC giriş voltajı aralığından daha yüksek olan ve ürünün voltaj değerine eşit veya daha yüksek olan ölçüm cihazlarını kullanın.

DİKKAT

Yüksek sıcaklık nedeniyle yanma riski.

Muhafazanın bazı kısımları çalışma sırasında sıcak olabilir.

- Çalışma sırasında ürünün muhafaza kapağı dışındaki hiçbir parçasına dokunmayın.

DİKKAT

Ürünün ağırlığı nedeniyle yaralanma riski.

Ürün yanlış bir şekilde kaldırılırsa veya taşınırken ya da monte edilirken düşürülürse yaralanmalara neden olabilir.

• Ürünü dikkatlice taşıyın ve kaldırın. Ürünün ağırlığını dikkate alın.
• Ürün üzerinde yapılan her çalışma esnasında uygun kişisel koruyucu ekipman kullanın.

2.3 Etiket üzerindeki semboller

	Tehlike bölgesinden sakınınBu sembol, kurulum yerinde ek topraklama veya eşpotansiyel bağlantı gerekmesi halinde invertörün ek olarak topraklanması gerektiğini belirtir.
	Yüksek voltaja ve çalışma akımına dikkat edinİnvertör yüksek voltaj ve akımda çalışmaktadır. İnvertör üzerindeki çalışmalar sadece kalifiye ve yetkili elektrikçiler tarafından yapılmalıdır.
	Sıcak yüzeylere dikkat edinİnvertör çalışma sırasında sıcak olabilir. Çalışma sırasında temastan kaçının.
	Kapasitörlerin deşarjıİnvertördeki yüksek voltajlar nedeniyle yaşam tehlikesi. Elektrik taşıyan parçalara, güç kaynaklarından ayrılmalarından sonra 25 dakika dokunmayın.
	Dokümanlara uyunÜrünle birlikte verilen tüm dokümanlara uyun.

3 AB UYGUNLUK BEYANI

AB direktifleri kapsamında

• Telsiz Ekipmanları Direktifi 2014/53/EU (L 153/62-106. 22 Mayıs 2014) (KIRMIZI)
• Bazı tehlikeli maddelerin kullanımının kısıtlanması 2011/65/EU (L 174/88, 8 Haziran 2011) ve 2015/863/EU (L 137/10, 31 Mart 2015) (RoHS)

bu belgede açıklanan ürünlerin yukarıda belirtilen direktiflerin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu teyit eder. AB Uygunluk Beyanının tümünü www.sol-planet.net adresinde bulunabilirsiniz.

4 GENE

1 DC konektör girişleri 1-6 (DC anahtarı 1'e bağlı)

8 Kilit kapağı

2 DC anahtari 1

9 DC konektör girişleri 7-12 (DC anahtarı 2'ye bağlı)

3 DC konektör girişleri 13-16 (DC anahtarı 3'e bağlı)

10 DC anahtari 2

4 DC anahtari 3

11 DC konektör girişleri 17-20 (DC anahtarı 4'e bağlı)

5 WiFi çubuğu portu

12 DC anahtarı 4

6 Ayrılmış terminal

13 RS485 İletişim portu

7 AC kablo - kapaklı

14 Ayrılmış topraklama - kapaklı

5 TESLİMAT KAPSAMI

6
MONTAJ ORTAMI

8.2 Invertörün Taşınması (İsteğe bağlı)

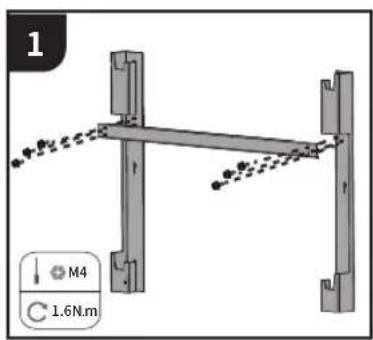

8.3 Montaj bağlantı parçası

12.1 RS485 kablo bağlantısı

12.2 WiFi/LAN/4G çubuğu bağlantısı

Ürünlerimizle ilgili teknik sorularınız varsa lütfen servis bölümümüz ile iletişime geçin.

Gerekli yardımın sağlanması için aşağıdaki bilgiler gereklidir:

—Invertör modeli

—Invertör seri numarası

——Fotovoltaik modül modeli

—Her MPPT'ye bağlı fotovoltaik modül sayısı ve dizi sayısı

——Ariza kodu

——Kurulum konumu

——Garanti kartı
