INSTRUKCJA OBSŁUGI ASW2000S-S Solplanet

1. Treść tego dokumentu będzie aktualizowana nieregularnie z powodu aktualizacji

wersji produktu lub z innych powodów. O ile nie określono inaczej, ten dokument działa jedynie jako przewodnik. Wszystkie oświadczenia, informacje i sugestie w tym dokumencie nie stanowią żadnej gwarancji.

2. Ten produkt może być instalowany, uruchamiany, obsługiwany i konserwowany

wyłącznie przez techników, którzy dokładnie przeczytali i w pełni zrozumieli instrukcję obsługi.

3. Ten produkt można podłączać tylko z modułami fotowoltaicznymi o klasie ochronności

II (zgodnie z IEC 61730, klasa aplikacji A).Moduły fotowoltaiczne o wysokiej pojemno- ści do ziemi można stosować tylko wtedy, gdy ich pojemność nie przekracza 1 μF. Nie podłączaj do produktu żadnych źródeł energii innych niż moduły fotowoltaiczne.

4. Pod wpływem promieni słonecznych moduły fotowoltaiczne wytwarzają niebezpieczne

wysokie napięcie stałe, które występuje w przewodach kablowych prądu stałego i elementach pod napięciem. Dotykanie przewodów pod napięciem DC i elementów pod napięciem powoduje śmiertelne obrażenia na skutek porażenia prądem.

5. Wszystkie elementy muszą przez cały czas pozostawać w dopuszczalnym zakresie

6. Produkt jest zgodny z kompatybilnością elektromagnetyczną 2014/30/UE, dyrektywą

niskonapięciową 2014/35/UE oraz dyrektywą dotyczącą urządzeń radiowych 2014/53/UE. II.Miejsce montażu

1. Upewnij się, że falownik jest zainstalowany poza zasięgiem dzieci.

2. Aby zapewnić najlepszy stan pracy i przedłużoną żywotność, temperatura otoczenia

przetwornicy powinna wynosić ≤40°C.

3. Aby uniknąć bezpośredniego nasłonecznienia, deszczu, śniegu i

zalegania na falowniku, zaleca się montaż falownika w miejscach z górnym dachem ochronnym. Nie zakrywaj całkowicie górnej części falownika.

4. Warunki montażu muszą być odpowiednie do ciężaru i wielkości falownika.

Falownik nadaje się do montażu na solidnej ścianie, która jest pionowa lub pochylona do tyłu (maks. 15°). Nie zaleca się instalowania falownika na ścianie wykonanej z płyt gipsowo-kartonowych lub podobnych materiałów. Falownik może hałasować podczas pracy.

5. Aby zapewnić odpowienie odprowadzanie ciepła,

zaleca się następujące odstępy między falownikiem a innymi obiektami: POLSKI IP65 4K4H

00III.Zakresdostawy Documentationx1 Uchwyt do montażu na ścianie x1 Złącze AC x1 Pierścień magnetyczny x1 (opcjonalnie) GPRS/drążek WIFI x1 (opcjonalnie) Falownikx1 Złącze DC x2 Inteligentny terminal licznika x1 Zestaw śrub x1 Pokrywa komunikacyjna x1 (opcjonalnie)

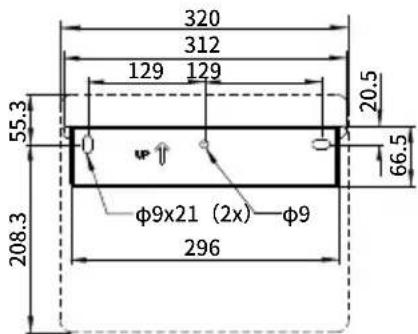

1. Za pomocą wiertła φ10 mm wywierć 3

otwory na głębokości około 70 mm w zależności od położenia wspornika do montażu na ścianie.

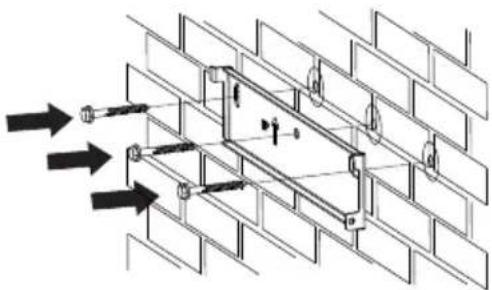

2. Włóż kołki rozporowe do ściany i przymo-

cuj wspornik do montażu ściennego do ściany, wkręcając trzy wkręty samogwin- tujące (SW10).

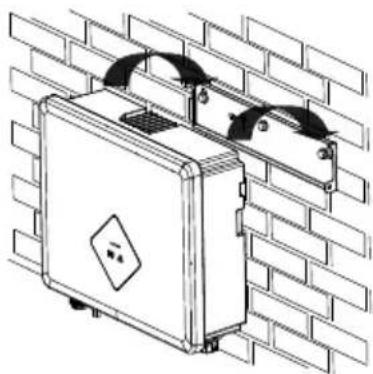

3. Zawieś falownik na uchwycie ściennym.

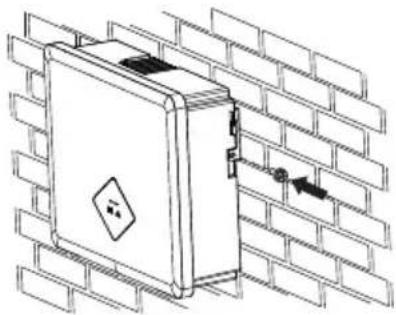

4. Przymocuj falownik do uchwytu ścienn-

ego za pomocą śrub M4. Typ wkrętaka: PH2 Moment obrotowy: 1.6Nm POLSKI

66.5V.PołączenieAC NIEBEZPIECZEŃSTWO

• Wszystkie instalacje elektryczne muszą być wykonane zgodnie ze wszystkimi lokalnymi i krajowymi przepisami.

• Upewnij się, że wszystkie przełączniki prądu stałego i wyłączniki prądu przemiennego zostały odłączone przed ustanowieniem połączenia elektrycznego. W przeciwnym razie wysokie napięcie wewnątrz falownika może doprowadzić do porażenia prądem.

• Zgodnie z przepisami bezpieczeństwa falownik musi być dobrze uziemiony. Gdy wystąpi słabe połączenie uziemienia (PE), falownik zgłosi błąd uziemienia PE. Sprawdź i upewnij się, że falownik jest dobrze uziemiony lub skontaktuj się z serwisem AISWEI.

1. Wymagania dotyczące kabla prądu przemiennego są następujące. Włóż przewód do

odpowiedniego okucia zgodnie z DIN 46228-4 i zaciśnij styk.

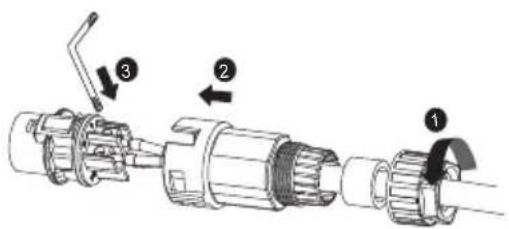

2. Poluzuj nakrętkę obrotową złącza AC.

Włóż zaciśnięte przewody do odpowied- nich zacisków i dokręć śruby za pomocą dołączonego klucza imbusowego. Moment obrotowy:2.0Nm Element Opis Wartość

Przekrój miedzianego przewodu

Długośćodizolowaniaizolowanych przewodów Długość odizolowania zewnętrznej osłony kabla 9-14mm 2.5-6mm

13mm 53mm Przewód PE musi być o 2 mm dłuższy niż przewód L i N.

3. Włóż adapter do elementu gniazdowego,

włóż pierścień uszczelniający do adaptera i dokręć nakrętkę obrotową. 4.Podłącz wtyczkę prądu przemiennego do gniazda do podłączenia prądu przemien- nego.

5. W razie potrzeby można podłączyć drugi

przewód ochronny jako wyrównanie potencjałów.

Dostarczone przez klienta,typ: M4 Przewód uziemiający

Przekrój miedzianego przewodu: 2.5-6mm Element Objaśnienie Złącze końcowe OT M4×10śrub Typ wkrętaka: PH2, moment obrotowy: 1.6Nm

POLSKI20 VI.Połączenie DC

VII. Konfiguracjakomunikacji

• Oddzielić kable komunikacyjne od kabli zasilających i źródeł zakłóceń.

• Kable komunikacyjne muszą być kablami ekranowanymi CAT-5E lub wyższego poziomu. Przypisanie pinów jest zgodne ze s tandardem EIA / TIA 568B. Do użytku na zewnątrz kable komunikacyjne muszą być odporne na promieniowanie UV. Całkowita długość kabla komunika- cyjnego nie może przekraczać 1000 m.

• Jeśli podłączony jest tylko jeden kabel komunikacyjny, włóż zaślepkę uszczelniającą do nieużywanego otworu pierścienia uszczelniającego dławika kablowego.

• Przed podłączeniem kabli komunikacyjnych należy upewnić się, że folia ochronna lub płyta komunikacyjna przymocowane do otworu komunika- cyjnego falownika są szczelnie zamknięte.

• Upewnij się, że moduły fotowoltaiczne mają dobrą izolację od uziemienia.

• W najzimniejszy dzień na podstawie danych statystycznych, maks. napięcie obwodu otwartego modułów fotowoltaicznych nie może prze- kraczać maks. napięcia wejściowego falownika.

• Sprawdź biegunowość kabli prądu stałego.

• Upewnij się, że wyłącznik prądu stałego został odłączony.

• Nie odłączaj złączy prądu stałego pod obciążeniem.

1. Patrz „ ”.DC Connector Installation Guide

2. Przed podłączeniem prądu stałego włóż wtyczki

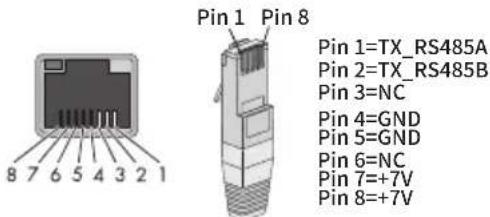

prądu stałego z zaślepkami uszczelniającymi w złącza wejściowe prądu stałego falownika, aby zapewnić stopień ochrony. Pin1=TX_RS485A Pin2=TX_RS485B Pin3=NC Pin4=GND Pin5=GND Pin6=NC Pin7=+7V Pin8=+7V Pin1 Pin8

1. COM1: RS485(opcjonalnie)

1) Przypisanie pinów kabla RS485 jak

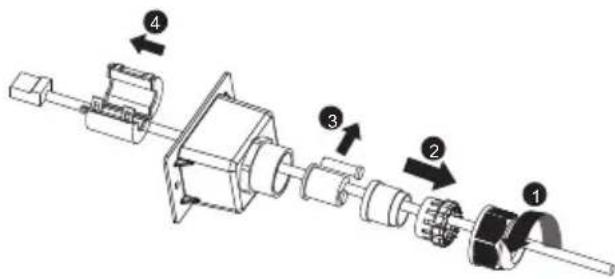

2) Poluzuj nakrętkę obrotową dławika

kablowego na pokrywie komunikacyjnej, wyjmij zaślepki uszczelniające i poprow- adź kabel przez nakrętkę obrotową, pie- rścień uszczelniający, pokrywę komuni- kacyjną i pierścień magnetyczny.

NIEBEZPIECZEŃSTWONIEBEZPIECZEŃSTWO

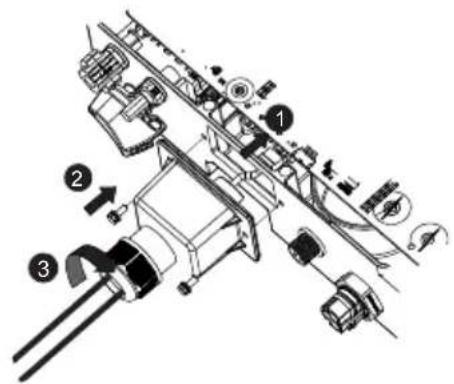

43) Włóż kabel do gniazda, przymocuj pokrywę komunikacyjną do falownika za pomocą

śrub M4 i dokręć nakrętkę obrotową. Typ wkrętaka: PH2, moment obrotowy: 1,6 Nm

• GPRS/WiFi-stick User Manual .Połączenie odnosi się do „ ”

3. Inteligentny licznik

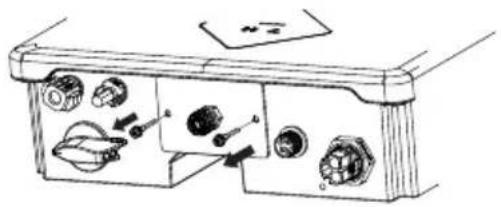

1) Zdejmij płytkę komunikacyją z falownika.

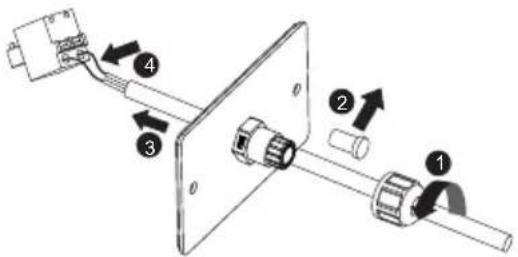

2) Poluzuj nakrętkę obrotową dławika kablo-

wego na płycie komunikacyjnej, wyjmij zaślepkę uszczelniającą i przeprowadź odizolowany kabel przez dławik kablowy i płytkę komunikacyjną, naciśnij zatrzask terminala inteligentnego licznika i odpow- iednio włóż odizolowany kabel. Upewnij- się, żekabel jest dobrzepodłączony.

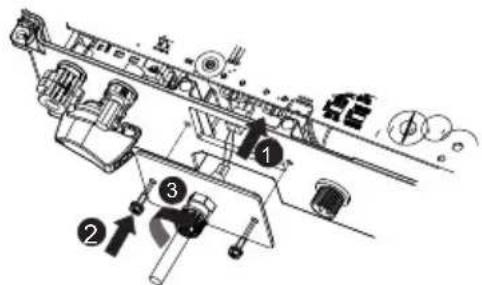

3) Włóż terminal inteligentnego licznika do

gniazda, przymocuj płytkę komunikacyjną do falownika za pomocą śrub M4 i dokręć nakrętkę obrotową. Typ wkrętaka: PH2, moment obrotowy: 1.6 Nm

4) Jeśli używana jest pokrywa komunikacyjna,

wyjmij tylko jedną zaślepkę dławika kablo- wego, aby przewlec kabel. Szczegółowy proces instalacji przebiega zgodnie z pow- yższymi krokami. POLSKI

VIII.Odbiór techniczny UWAGA

IX. Deklaracja zgodności UE

• Sprawdź, czy falownik jest uziemiony.

• Sprawdź, czy warunki wentylacyjne otaczające falownik są dobre.

• Sprawdź, czy napięcie sieciowe w punkcie podłączenia falownika mieści się w dopuszczalnym zakresie.

• Sprawdź, czy zaślepki w złączach prądu stałego i dławik kabla komunikacyjn- ego są szczelnie zamknięte.

• Sprawdź, czy przepisy dotyczące podłączenia do sieci i inne ustawieniapara- metrów spełniają wymagania.

1. Włączyć wyłącznik prądu przemiennego między falownikiem a siecią.

2. Włączprzełącznikprądustałego.

3. Gdy zapewniona jest wystarczająca moc prądu stałego i warunki sieciowe są spełnione,

falownik zacznie działać automatycznie. W ramach dyrektyw UE: - Kompatybilność elektromagnetyczna 2014/30/UE (L96/79-106, 29 marca 2014) (EMC) - Dyrektywa niskonapięciowa 2014/35/UE(L96/357-374, 29 marca 2014 r.) (LVD) - Dyrektywa w sprawie urządzeń radiowych 2014/53/UE (L153/62-106, 22 maja 2014 r.) (RED) AISWEI New Energy Technology (Jiangsu) Co., Ltd. potwierdza niniejszym, że falowniki wymienione w tym dokumencie są zgodne z podstawowymi wymogami i innymi odpowiednimi postanowieniami wyżej wymienionych dyrektyw. Całą deklarację zgodności UE można znaleźć na stronie www.aiswei-tech.com. POLSKI23 X.Dane technincze 1500W 580V 80-550V 12A 12A 1/1 18A 1000W

< 3% 320×264×94mm 6.5kg < 25dB(A)@1m Wtyczka DC GPRS/WiFi , RS485(opcjonalnie) konwekcyjne -25...+60℃ 0...100% 4000 m (obniżanie wartości powyżej 3000 m) IP65 4K4H Beztransformatorowy Montażścienny LED Wtyczka AC ASW1000S-S ASW1500S-S

ASW2000S-S ASW3000S-S

Wejście DC Maks. moc modułów fotowoltaicznych (STC) Maks. napięcie wejściowe Zakres napięcia w punkcie MPP Maks. prąd wejściowy Maks. prąd wejściowy prądu stałego, na MPPT Liczba MPPT/ ciągów MPPT Maks.krótki prąd wejściowy Wyjście AC Znamionowa moc czynna Maks. moc pozorna Znamionowe napięcie sieciowe Znamionowa częstotliwość sieci Maks. prąd wyjściowy AC Regulowany współczynnik mocy przesunięcia Współczynnikzawartościharmonicznych (THD) Dane ogólne Wymiary (szer. x wys. x gł.) Waga Typowy poziom emisji hałasu Złącze DC Komunikacja Chłodzenie Zakres temperatury pracy Wilgotność względna (bez kondensacji) Maks. wysokość położenia miejsca montażu n.p.m Klasa ochriny Klasa klimatyczna Topologia Montaż Wyświetlacz Złącze AC Dane technincze 1000VA 220/230V 50/60Hz 2250W 3000W 4500W 1500W 1500VA 2000W 2000VA 3000W 3000VA 7.5A 10A 13.6A POLSKI24 XI.Kontakt Zeskanuj kod QR: Monitorowanie APP POLSKI Jeśli masz jakiekolwiek problemy techniczne z naszymi produktami, skontaktuj się z naszym serwisem. Potrzebujemy następujących informacji, aby zapewnić niezbędną pomoc: - Typ urządzenia falownika - Numer seryjny falownika - Rodzaj i liczba podłączonych modułów PV - Kod błędu - Miejsce montażu - Karta gwarancyjna Wsparcie techniczne i gwarancyjne na terenie Polski jest realizowane przez Centrum Serwisowe FIXIT na stronie: http://rma.fixit-service.com Infolinia: [phone] Usługi email [e-mail] : AISWEI New Energy Technology(Jiangsu)Co., Ltd. Infolinia: [phone](Mainland) [phone] (Taiwan) Usługi email: [e-mail] Stronie internetowej: www.aiswei-tech.com Adres: No. 198 Xiangyang Road, Suzhou 215011, China AISWEIPtyLtd. Infolinia: [phone] Usługi email: [e-mail] Adres: Level40,140WilliamStreet,MelbourneVIC3000,Australia AISWEIB.V. Infolinia: [phone] (Netherlands) [phone] (Poland) Usługi email: [e-mail] Adres:BarbaraStrozzilaan101,5eetage,kantoornummer5.12,1083HN， Amsterdam，TheNetherlands Reszta świata Usługi email: [e-mail] I.Instruction de sécurité
