Type de produit	Onduleur photovoltaïque (micro-onduleur)
Marque	Solplanet
Modèle	ASW2000S-S
Puissance active nominale CA	2000 W
Puissance apparente max CA	2000 VA
Tension d'entrée CC max	580 V
Plage de tension MPPT	80 - 550 V
Courant d'entrée CC max	12 A
Courant de court-circuit d'entrée max	18 A
Nombre de MPPT / chaînes par MPPT	1 / 1
Tension réseau nominale	220 / 230 V
Fréquence réseau	50 / 60 Hz
Courant de sortie CA max	10 A
Facteur de puissance réglable	0,8 inductif à 0,8 capacitif
Distorsion harmonique (THD)	< 3 %
Dimensions (L × H × P)	320 × 264 × 94 mm
Poids	6,5 kg
Niveau sonore (typique)	< 25 dB(A) à 1 m
Degré de protection	IP65
Plage de température de fonctionnement	-25 °C à +60 °C
Humidité relative (sans condensation)	0 à 100 %
Altitude max de fonctionnement	4000 m (déclassement au-dessus de 3000 m)
Refroidissement	Convection naturelle
Affichage	LED
Communication	GPRS/WiFi intégré, RS485 (option)
Topologie	Sans transformateur
Montage	Mural (support fourni)
Connexion CC	Connecteurs enfichables (MC4 compatibles)
Connexion CA	Connecteur enfichable (avec presse-étoupe)
Sécurité	Mise à la terre obligatoire, protection IP65, arrêt automatique en défaut
Entretien	Nettoyage extérieur avec un chiffon sec ; aucune pièce réparable par l'utilisateur
Installation	Uniquement par un technicien qualifié

FOIRE AUX QUESTIONS - ASW2000S-S Solplanet

Comment installer l'onduleur Solplanet ASW2000S-S ?

L'installation doit être réalisée par un technicien qualifié. L'onduleur se monte au mur à l'aide du support fourni, en respectant les distances de sécurité (500 mm au-dessus et en dessous, 300 mm sur les côtés). Il doit être installé à l'abri de la lumière directe du soleil et de la pluie, de préférence sous un toit.

Quels câbles utiliser pour la connexion CA ?

Le câble CA doit avoir un diamètre externe de 9 à 14 mm, une section de conducteur cuivre de 2,5 à 6 mm². Le conducteur de terre (PE) doit être 2 mm plus long que les conducteurs L et N. Utilisez des viroles selon DIN 46228-4 et sertissez les contacts. Couple de serrage : 2,0 Nm.

Comment connecter les modules PV à l'onduleur ?

Assurez-vous que la tension en circuit ouvert des modules ne dépasse pas 580 V (max. de l'onduleur). Vérifiez la polarité des câbles CC. Utilisez des connecteurs enfichables adaptés (type MC4). Ne déconnectez jamais les connecteurs sous charge. Avant connexion, insérez des bouchons d'étanchéité dans les connecteurs inutilisés.

Que faire en cas d'erreur de mise à terre ?

Si l'onduleur signale une erreur de mise à terre, vérifiez que le conducteur de protection (PE) est correctement raccordé et que la résistance de terre est conforme. Si le problème persiste, contactez le service AISWEI.

Quel type de câble de communication utiliser pour RS485 ?

Utilisez un câble blindé CAT-5E ou supérieur, avec un brochage conforme à EIA/TIA 568B. Pour une utilisation extérieure, le câble doit être résistant aux UV. La longueur totale ne doit pas dépasser 1000 m.

Quelle est la température de fonctionnement maximale ?

L'onduleur fonctionne de -25 °C à +60 °C. Pour une durée de vie optimale, la température ambiante idéale est ≤ 40 °C.

Comment mettre en service l'onduleur ?

Avant la mise en service, vérifiez la mise à terre, la ventilation, la tension réseau et que tous les bouchons d'étanchéité sont fermés. Enclenchez d'abord le disjoncteur CA, puis le disjoncteur CC. Dès que l'alimentation CC et les conditions réseau sont satisfaites, l'onduleur démarre automatiquement.

Où trouver la déclaration de conformité UE ?

La déclaration de conformité UE complète est disponible sur le site www.aiswei-tech.com. L'onduleur est conforme aux directives 2014/30/UE (EMC), 2014/35/UE (LVD) et 2014/53/UE (RED).

Comment nettoyer l'onduleur ?

Utilisez un chiffon sec et doux pour nettoyer l'extérieur. N'utilisez pas de produits chimiques ou abrasifs. Aucune pièce interne ne nécessite d'entretien par l'utilisateur.

Comment contacter le service technique Solplanet ?

Contactez AISWEI New Energy Technology : hotline [phone] (Chine continentale) ou [phone] (Taïwan), ou par email à [e-mail]. Ayez le numéro de série de l'onduleur et le code d'erreur éventuel.

MODE D'EMPLOI ASW2000S-S Solplanet

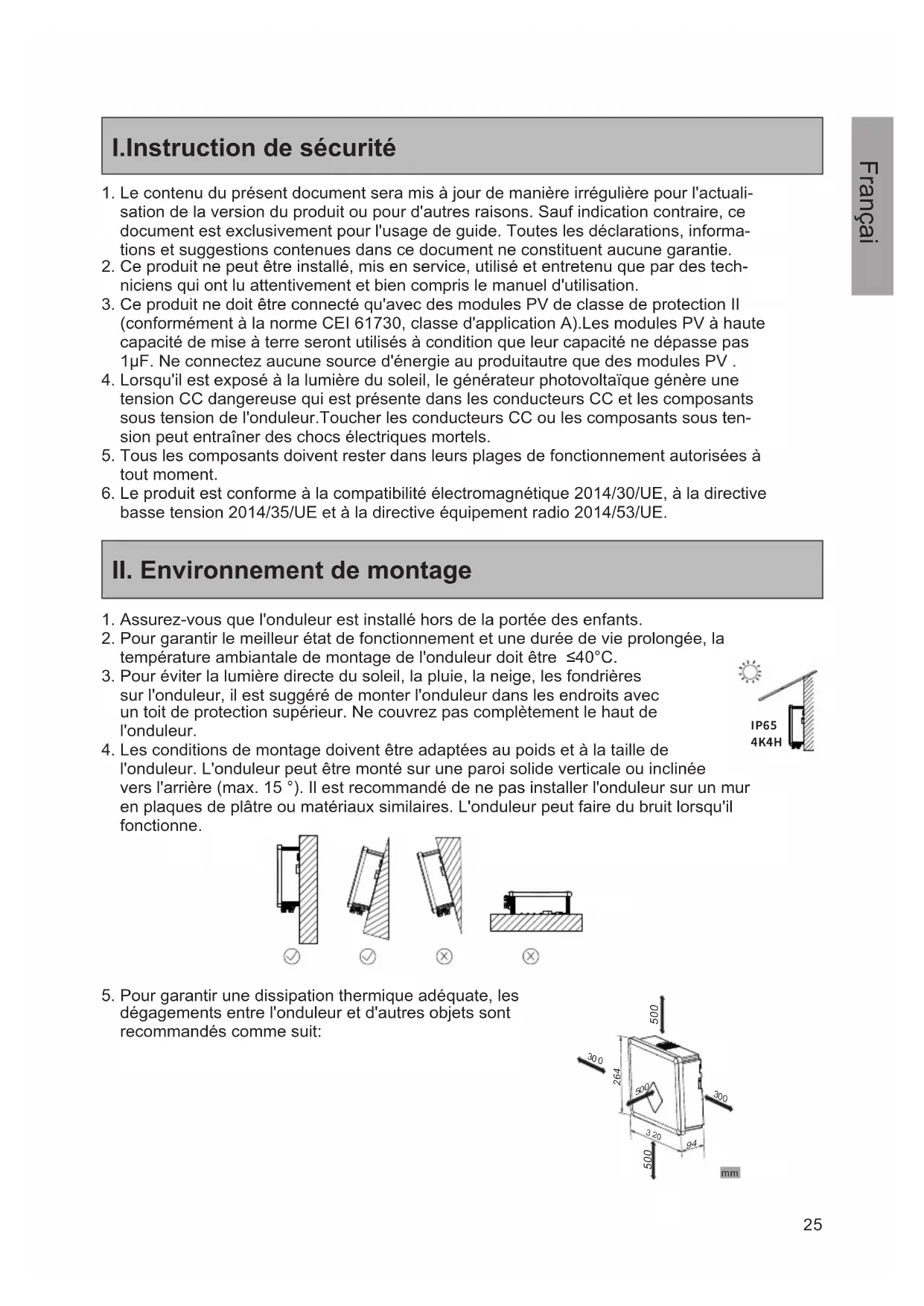

I. Instruction de sécurité

1. Le contenu du présent document sera mis à jour de manière irrégulière pour l'actualisation de la version du produit ou pour d'autres raisons. Sauf indication contraire, ce document est exclusivement pour l'usage de guide. Toutes les déclarations, informations et suggestions contenues dans ce document ne constituent aucune garantie.

2. Ce produit ne peut être installé, mis en service, utilisé et entretenu que par des techniciens qui ont lu attentivement et bien compris le manuel d'utilisation.

3. Ce produit ne doit être connecté qu'avec des modules PV de classe de protection II (conformément à la norme CEI 61730, classe d'application A). Les modules PV à haute capacité de mise à terre seront utilisés à condition que leur capacité ne dépasse pas 1μF. Ne connectez aucune source d'énergie au produitautre que des modules PV.

4. Lorsqu'il est exposé à la lumière du soleil, le générateur photovoltaïque génère une tension CC dangereuse qui est présente dans les conducteurs CC et les composants sous tension de l'onduleur. Toucher les conducteurs CC ou les composants sous tension peut entraîner des chocs électriques mortels.

5. Tous les composants doivent rester dans leurs plages de fonctionnement autorisées à tout moment.

6. Le produit est conforme à la compatibilité électromagnétique 2014/30/UE, à la directive basse tension 2014/35/UE et à la directive équipement radio 2014/53/UE.

II. Environnement de montage

1. Assurez-vous que l'onduleur est installé hors de la portée des enfants.

2. Pour garantir le meilleur état de fonctionnement et une durée de vie prolongée, la température ambiantale de montage de l'onduleur doit être ≤40°C.

3. Pour éviter la lumière directe du soleil, la pluie, la neige, les fondrières sur l'onduleur, il est suggéré de monter l'onduleur dans les endroits avec un toit de protection supérieur. Ne couvrez pas complètement le haut de l'onduleur.

4. Les conditions de montage doivent être adaptées au poids et à la taille de l'onduleur. L'onduleur peut être monté sur une paroi solide verticale ou inclinée vers l'arrière (max. 15°). Il est recommandé de ne pas installer l'onduleur sur un mur en plaques de plâtre ou matériaux similaires. L'onduleur peut faire du bruit lorsqu'il fonctionne.

√

√

×

×

1. Pour garantir une dissipation thermique adéquate, les dégagements entre l'onduleur et d'autres objets sont recommandés comme suit:

III.Contenu de la livraison

Terminal du compteur intelligent x1

Bague magnétique x1(option)

IV. Montage de l'onduleur

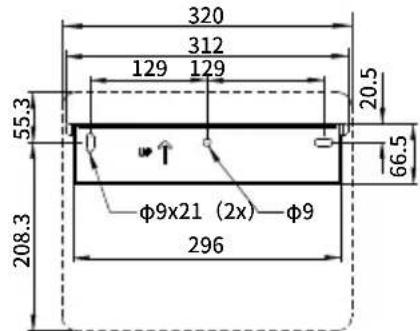

1. Utilisez un foret de 10 mm pour percer 3 trous à une profondeur d'environ 70 mm en fonction de l'emplacement du support de montage mural.

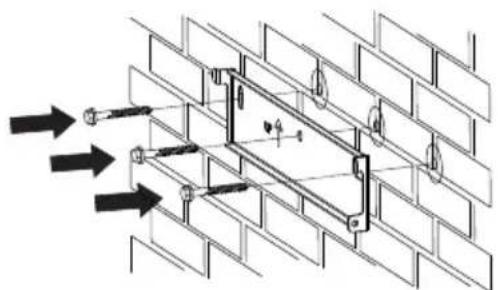

1. Insérez les chevilles dans le mur et fixez le support de montage mural au mur en vissant trois vis autotaraudeuses (SW10).

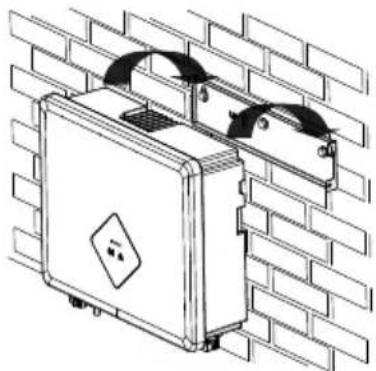

1. Accrochez l'onduleur au support de montage mural.

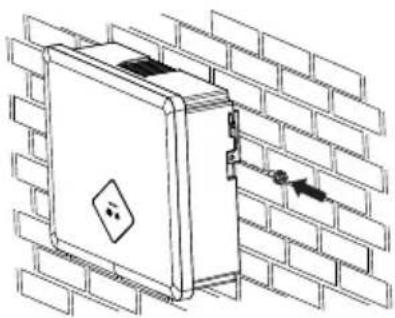

1. Fixez l'onduleur au support de montage mural à l'aide de vis M4. Type de tournevis: PH2, torque: 1.6Nm

• Toutes les installations électriques doivent être effectuées conformément à toutes les règles locales et nationales.
• Assurez-vous que tous les interrupteurs CC et les disjoncteurs CA ont été déconnectés avant d'établir la connexion électrique.

• Sinon, la haute tension à l'intérieur de l'onduleur peut provoquer un choc électrique. Conformément aux règles de sécurité, l'onduleur doit être mis à la terre fermement. En cas de mauvaise mise à terre, l'onduleur signalera une erreur de mise à terre. Veuillez vérifier que l'onduleur est bien mis à la terre ou contactez le service AISWEI.

• Les exigences relatives aux câbles CA sont les suivantes. Insérez le conducteur dans une virole appropriée selon DIN 46228-4 et sertir le contact.

Objet	Description Valeur
A	Diamètre externe	9-14mm
B	Section du conducteur cuivre	2.5-6mm^2
C	Longueur de dénudage des conducteurs isolés	13mm
D	Longueur de dénudage de la gaine du câble	53mm
Le conducteur PE doit être 2 mm plus long que les conducteurs L et N.

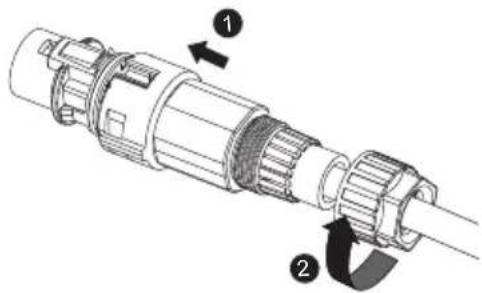

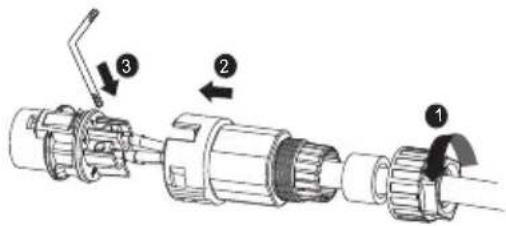

1. Desserrez l'écrou pivotant du connecteur CA. Insérez les conducteurs sertis dans les terminaux correspondants et serrez les vis avec la clé Allen fournie. Torque: 2.0 Nm

1. Insérez l'adaptateur dans l'élément de douille, placez la bague d'étanchéité dans l'adaptateur et serrez l'écrou pivotant.

1. Branchez le connecteur CA dans la duille pour la connexion CA.

1. Si nécessaire, vous pouvez connecter un deuxième conducteur de protection comme liaison équipotentielle.

Objet	Explanation
Vis M4 x 10 Type du	tournevis: PH2, torque: 1.6Nm
Borne terminal OT	Fourni par le client,type: M4
Fil mis à terre	Section du conducteur cuivre : 2.5-6mm ^2

VI. Connexion CC

DANGER

• Assurez-vous que les modules PV ont une bonne isolation contre le sol.
• Le jour le plus froid sur la base des enregistrements statistiques, la tension max.en circuit ouvert des modules PV ne doit pas dépasser la tension max. d'entrée de l'onduleur.
• Vérifiez la polarité des câbles CC.
• Assurez-vous que l'interrupteur DC a été déconnecté.

• Ne déconnectez pas les connecteurs DC sous charge.

• Veuillez vous référer au DC Connector Installation Guide.

• Avant la connexion CC, insérez les connecteurs enfichable CC avec des bouchons d'étanchéité dans les connecteurs d'entrée CC de l'onduleur pour garantir le degré de protection.

• Séparez les câbles de communication avec les câbles d'alimentation et les sources d'interférences graves.
• Les câbles de communication doivent être des câbles blindés CAT-5E ou supérieurs. La répartition des broches est conforme à la norme EIA / TIA 568B. Pour une utilisation à l'extérieur, les câbles de communication doivent être résistants aux UV. La longueur totale du câble de communication ne peut pas dépasser 1000 m.
• Si un seul câble de communication est connecté, insérez un bouchon d'étanchéité dans le trou inutilisé de la bague d'étanchéité du presse-étoupe.
• Avant de connecter les câbles de communication, assurez-vous que le film de protection ou la plaque de communication fixé à l'ouverture de communication sur l'onduleur est bien scellé.

1. COM1: RS485(option)

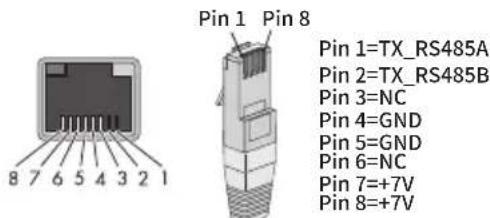

1) Répartition des broches du câble RS485 comme ci-dessous:

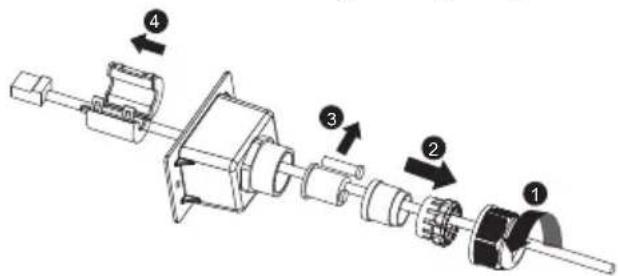

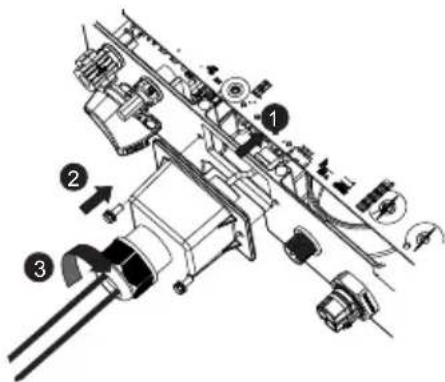

2) Desserrez l'écrou pivotant du presse-étoupe sur le couvercle de communication, retirez les bouchons d'étanchéité et faites passer le câble à travers l'écrou pivotant, la bague d'étanchéité, le couvercle de communication et la bague magnétique.

3) Insérez le câble dans la douille, fixez le couvercle de communication à l'onduleur avec des vis M4 et serrez l'écrou pivotant. Type de tournevis: PH2, torque: 1.6 Nm

- La connexion se réfère au GPRS/WiFi-stick User Manual.

3. Smart electric meter

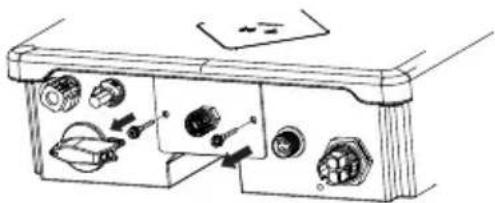

1) Retirez la plaque de communication de l'onduleur.

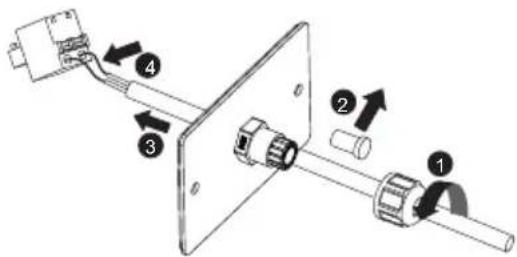

2) Desserrez l'écrou pivotant du presse- étoupe sur la plaque de communication, retirez le bouchon d'étanchéité et faites passer le câble dénudé à travers le presse- étoupe et la plaque de communication, appuyez sur le loquet du terminal du com- pteur intelligent et insérez le câble dénudé en conséquence. Assurez-vous que le câble est bien connecté.

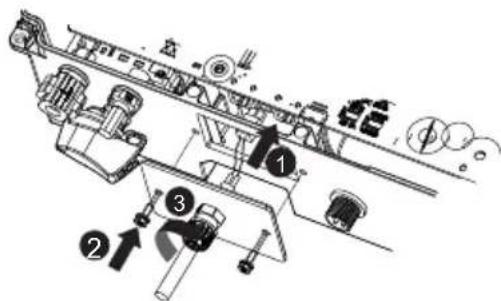

3) Insérez le terminal du compteur intelligent dans la douille, fixez la plaque de communication à l'onduleur avec des vis M4 et serrez l'écrou pivotant. Type de tournevis: PH2, torque: 1.6Nm

4) Si le couvercle de communication est utilisé, retirez un seul bouchon d'étanchéité du presse-étoupe pour enfiler le câble. Le processus d'installation détaillé suit les étapes ci-dessus.

VIII. Mise en service

Attention

• Vérifiez que l'onduleur est correctement mis à terre.
• Vérifiez que les conditions de ventilation autour de l'onduleur sont bonnes.
• Vérifiez que la tension du réseau au point de raccordement de l'onduleur est dans la plage autorisée.
• Vérifiez que les bouchons d'étanchéité des connecteurs CC et le presse-étoupe de communication sont bien fermés.

• Vérifiez que les réglementations de connexion au réseau et les autres paramétrages répondent aux exigences de sécurité.

• Enclencher le disjoncteur AC entre l'onduleur et le réseau.

• Enclencher le disjoncteur CC.
• Lorsqu'une alimentation CC suffisante est appliquée et que les conditions du réseau sont remplies, l'onduleur commence à fonctionner automatiquement.

IX. Déclaration de Conformité UE

Dans le cadre des directives UE:

• Compatibilité électromagnétique 2014/30/UE (L 96/79-106, Le 29 Mars 2014)(EMC)
• Directive de basse tension 2014/35/UE (L 96/357-374 , Le 29 Mars 2014)(LVD)
• Directive equipment radio 2014/53/UE (L 153/62-106 , Le 22 mai 2014)(RED)

AISWEI New Energy Technology (Jiangsu) Co., Ltd. confirme par la présente que les onduleurs mentionnés dans ce document sont conformes aux exigences fondamentales et aux autres dispositions des directives susmentionnées.L'intégralité de la déclaration de conformité UE peut être consultée sur www.aiswei-tech.com.

X. Donnée technique

Donnée technique	ASW1000S-S ASW1500S-S ASW2000S-S ASW3000S-S
Entrée CC
Puissance des modules PV max.(STC)	1500W	2250W 3000W 4500W
Tension d'entrée CC max.	580V
Plage de tension MPP	80-550V
Courant d'entrée CC max.	12A
Courant court-circuit d'entrée CC max.	18A
Courant d'entrée CC max.par MPPT	12A
Numéro de MPPT/ chaîne par MPPT	1/1
Sortie CA
Puissance active nominale	1000W	1500W	2000W	3000W
Puissance apparente max	1000VA	1500VA	2000VA	3000VA
Tension du réseau nominale	220/230V
Fréquence du réseau nominale	50/60Hz
Courant de sortie CA max.	5A	7.5A	10A 13.6A
Facteur de puissance de déplacement réglable	0.8 ind...0.8 cap
Distortion harmonique(THD)au Pac.r	< 3%
Donnée générale
Dimensions(Largeur x Hx P)	320×264×94mm
Poids	6.5kg
Emission du bruit (typique)	< 25dB(A)@1m
Connexion CC	Connecteur CC enfichable
Connexion CA	Connecteur CA enfichable
Communication	GPRS/WiFi, RS485(opcjonalnie)
Affichage	LED
Montage	Montage mural
Refroidissement	Convection
Plage de température d'opération	-25...+60°C
Humidité relative (sans condensation)	0...100%
Altitude d'opération max.	4000m (Déclassementau dessus de 3000m)
Degrée de protection	IP65
Catégorie du climat	4K4H
Topologie	Sans Transformateur

XI.Contact

Si vous rencontrez des problèmes techniques avec nos produits, veuillez contacter notre service. Nous avons besoin des informations suivantes afin de vous fournir l'assistance nécessaire::

• Type et nombre des modules PV connectés
• Numéro de série de l'onduleur
• Type et nombre des modules PV connectés
• Code d'erreur
• Endroit de montage
• Carte de garantie

AISWEI New Energy Technology(Jiangsu)Co., Ltd.

Hotline: [phone] (Mainland)

[phone] (Taiwan)

Service email: [e-mail]

Web: www.aiswei-tech.com
