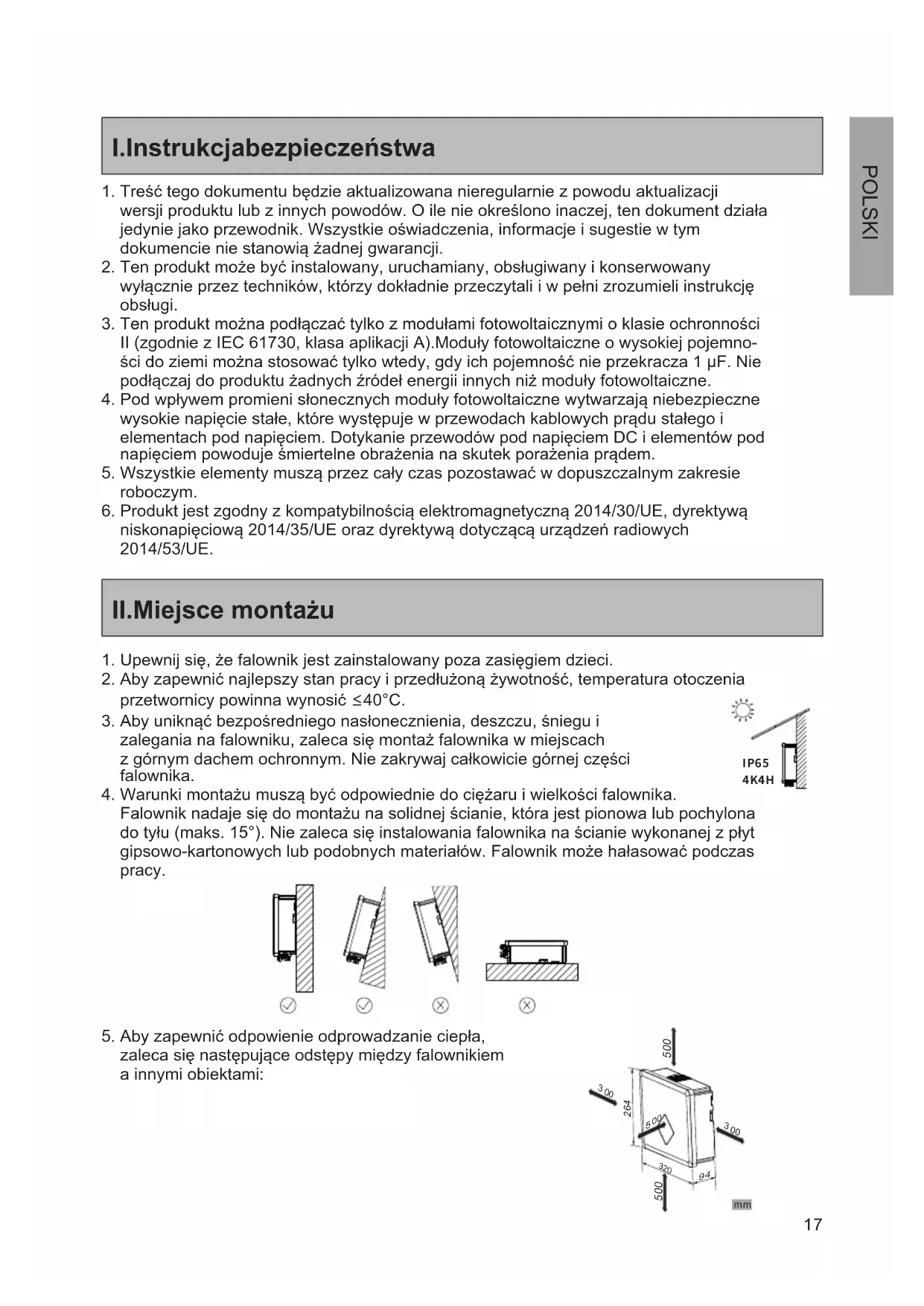

I.Instrukcjabezpieczeństwa

1. Treść tego dokumentu będzie aktualizowana nieregularnie z powodu aktualizacji wersji produktu lub z innych powodów. O ile nie określono inaczej, ten dokument działa jedynie jako przewodnik. Wszystkie oświadczenia, informacje i sugestie w tym dokumencie nie stanowią żadnej gwarancji.
2. Ten produkt może być instalowany, uruchamiany, obsługiwany i konserwowany wyłącznie przez techników, którzy dokładnie przeczytali i w pełni zrozumieli instrukcję obsługi.
3. Ten produkt można podłączać tylko z modułami fotowoltaicznymi o klasie ochronności II (zgodnie z IEC 61730, klasa aplikacji A). Moduły fotowoltaiczne o wysokiej pojemności do ziemi można stosować tylko wtedy, gdy ich pojemność nie przekracza 1 μF. Nie podłączaj do produktu żadnych źródeł energii innych niż moduły fotowoltaiczne.
4. Pod wpływem promieni słonecznych moduły fotowoltaiczne wytwarzają niebezpieczne wysokie napięcie stałe, które występuje w przewodach kablowych prądu stałego i elementach pod napięciem. Dotykanie przewodów pod napięciem DC i elementów pod napięciem powoduje śmiertelne obrażenia na skutek porażenia prądem.
5. Wszystkie elementy muszą przez cały czas pozostawać w dopuszczalnym zakresie roboczym.
6. Produkt jest zgodny z kompatybilnością elektromagnetyczną 2014/30/UE, dyrektywą niskonapięciową 2014/35/UE oraz dyrektywą dotyczącą urządzeń radiowych 2014/53/UE.

II. Miejsce montażu

1. Upewnij się, że falownik jest zainstalowany poza zasięgiem dzieci.
2. Aby zapewnić najlepszy stan pracy i przedłużoną żywotność, temperatura otoczenia przetwornicy powinna wynosić ≤40°C.
3. Aby uniknąć bezpośredniego nasłonecznienia, deszczu, śniegu i zalegania na falowniku, zaleca się montaż falownika w miejscach z górnym dachem ochronnym. Nie zakrywaj całkowicie górnej części falownika.
4. Warunki montażu muszą być odpowiednie do ciężaru i wielkości falownika. Falownik nadaje się do montażu na solidnej ścianie, która jest pionowa lub pochylona do tyłu (maks. 15°). Nie zaleca się instalowania falownika na ścianie wykonanej z płyt gipsowo-kartonowych lub podobnych materiałów. Falownik może hałasować podczas pracy.

√

√

×

×

1. Aby zapewnić odpowienie odprowadzanie ciepła, zaleca się następujące odstępy między falownikiem a innymi obiektami:

III.Zakresdostawy

Uchwyt do montażu na ścianie x1

Złącze DC x2

Pokrywa komunikacyjna x1 (opcjonalnie)

Documentationx1

Zestaw śrub x1

GPRS/drażek WIFI x1 (opcjonalnie)

Złącze AC x1

Inteligentny terminal licznika x1

Pierścień magnetyczny x1 (opcjonalnie)

IV. Montażfalownika

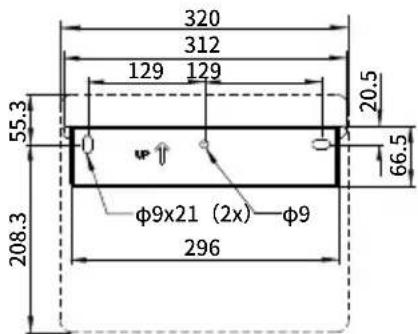

1. Za pomocą wiertła φ10 mm wywierć 3 otwory na głębokości około 70 mm w zależności od położenia wspornika do montażu na ścianie.

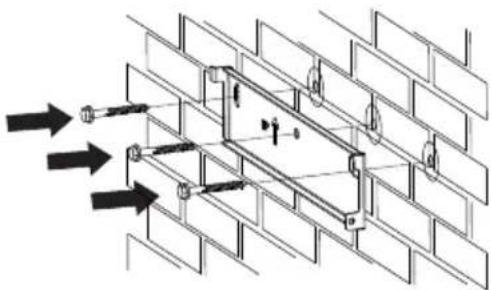

1. Włóż kołki rozporowe do ściany i przymocuj wspornik do montażu ściennego do ściany, wkręcając trzy wkręty samogwin-tujące (SW10).

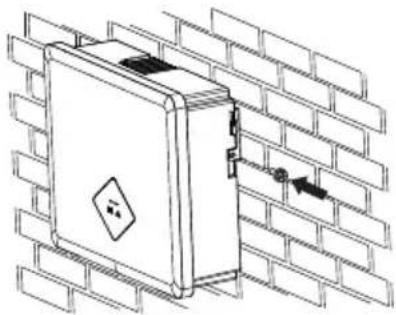

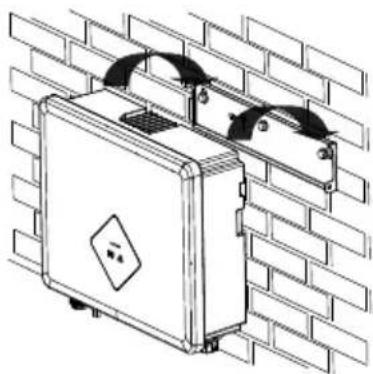

1. Zawieś falownik na uchwycie ściennym.

1. Przymocuj falownik do uchwytu ściennego za pomocą śrub M4. Typ wkrętaka: PH2 Moment obrotowy: 1.6Nm

• Wszystkie instalacje elektryczne muszą być wykonane zgodnie ze wszystkimi lokalnymi i krajowymi przepisami.
• Upewnij się, że wszystkie przełączniki prądu stałego i wyłączniki prądu przemiennego zostały odłączone przed ustanowieniem połączenia elektrycznego. W przeciwnym razie wysokie napięcie wewnątrz falownika może doprowadzić do porażenia prądem.

• Zgodnie z przepisami bezpieczeństwa falownik musi być dobrze uziemiony. Gdy wystąpi słabe połączenie uziemienia (PE), falownik zgłosi błąd uziemienia PE. Sprawdź i upewnij się, że falownik jest dobrze uziemiony lub skontaktuj się z serwisem AISWEI.

• Wymagania dotyczące kabla prądu przemiennego są następujące. Włóż przewód do odpowiedniego okucia zgodnie z DIN 46228-4 i zaciśnij styk.

Element	Opis Wartość
A	Średnica zewnętrzna	9-14mm
B	Przekrój miedzianego przewodu	2.5-6mm ^2
C	Długość odizolowaniaizolowanych przewodów	13mm
D	Długość odizolowania zewnętrznej osłony kabla	53mm
Przewód PE musi być o 2 mm dłuższy niż przewód L i N.

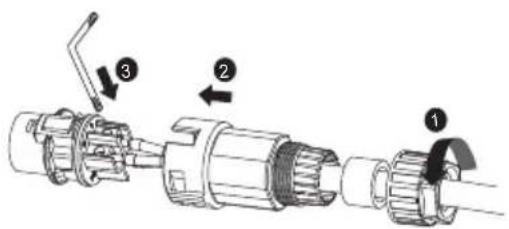

1. Poluzuj nakrętkę obrotową złącza AC. Włóż zaciśnięte przewody do odpowied- nich zacisków i dokręć śruby za pomocą dołączonego klucza imbusowego. Moment obrotowy:2.0Nm

1. Włóż adapter do elementu gniazdowego, włóż pierścień uszczelniający do adaptera i dokręć nakrętkę obrotową.

1. Podłącz wtyczkę prądu przemiennego do gniazda do podłączenia prądu przemiennego.

1. W razie potrzeby można podłączyć drugi przewód ochronny jako wyrównanie potencjałów.

Element	Objaśnienie
M4×10 śrub	Typ wkrętaka: PH2, moment obrotowy: 1.6Nm
Złącze końcowe OT	Dostarczone przez klienta,typ: M4
Przewód uziemiający	Przekrój miedzianego przewodu: 2.5-6mm ^2

VI. Połączenie DC

NIEBEZPIECZEŃSTWO

• Upewnij się, że moduły fotowoltaiczne mają dobrą izolację od uziemienia.
• W najzimniejszy dzień na podstawie danych statystycznych, maks. napięcie obwodu otwartego modułów fotowoltaicznych nie może przekraczać maks. napięcia wejściowego falownika.
• Sprawdź biegunowość kabli prądu stałego.
• Upewnij się, że wyłącznik prądu stałego został odłączony.

• Nie odłączaj złączy prądu stałego pod obciążeniem.

• Patrz „".DC Connector Installation Guide

• Przed podłączeniem prądu stałego włóż wtyczki prądu stałego z zaślepkami uszczelniającymi w złącza wejściowe prądu stałego falownika, aby zapewnić stopień ochrony.

VII. Konfiguracjakomunikacji

NIEBEZPIECZEŃSTWO

• Oddzielić kable komunikacyjne od kabli zasilających i źródeł zakłóceń.
• Kable komunikacyjne muszą być kablami ekranowanymi CAT-5E lub wyższego poziomu. Przypisanie pinów jest zgodne ze standardem EIA / TIA 568B. Do użytku na zewnątrz kable komunikacyjne muszą być odporne na promieniowanie UV. Całkowita długość kabla komunikacyjnego nie może przekraczać 1000 m.
• Jeśli podłączony jest tylko jeden kabel komunikacyjny, włóż zaślepkę uszczelniającą do nieużywanego otworu pierścienia uszczelniającego dławika kablowego.
• Przed podłączeniem kabli komunikacyjnych należy upewnić się, że folia ochronna lub płyta komunikacyjna przymocowane do otworu komunikacyjnego falownika są szczelnie zamknięte.

1. COM1: RS485(opcjonalnie)

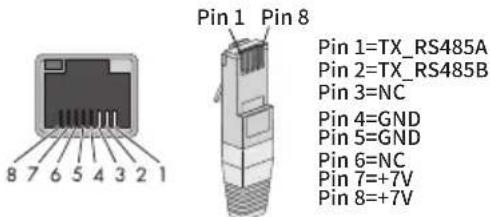

1) Przypisanie pinów kabla RS485 jak poniżej.

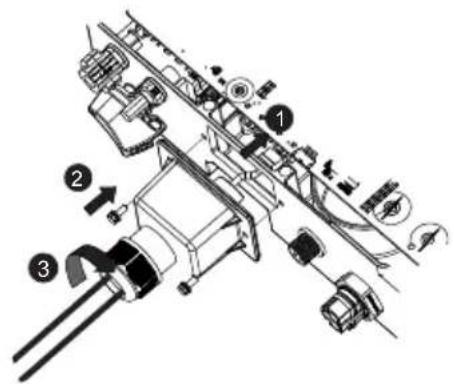

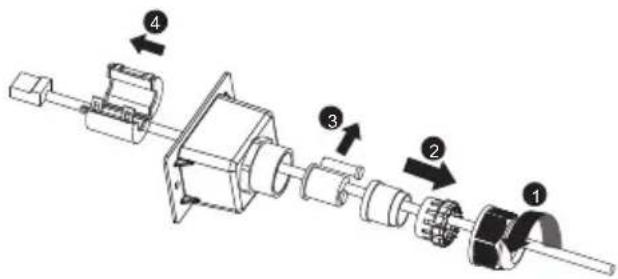

2) Poluzuj nakrętkę obrotową dławika kablowego na pokrywie komunikacyjnej, wyjmij zaślepki uszczelniające i poprowadź kabel przez nakrętkę obrotową, pierścień uszczelniający, pokrywę komunikacyjną i pierścień magnetyczny.

3) Włóż kabel do gniazda, przymocuj pokrywę komunikacyjną do falownika za pomocą śrub M4 i dokręć nakrętkę obrotową. Typ wkrętaka: PH2, moment obrotowy: 1,6 Nm

- Połączenie odnosi się do „GPRS/WiFi-stick User Manual”.

3. Inteligentny licznik

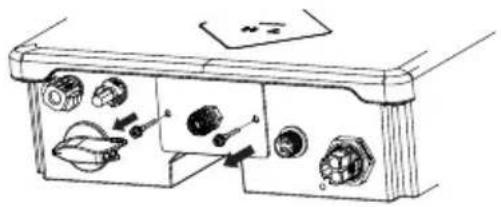

1) Zdejmij płytkę komunikacyją z falownika.

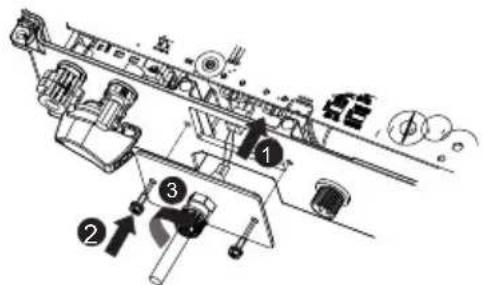

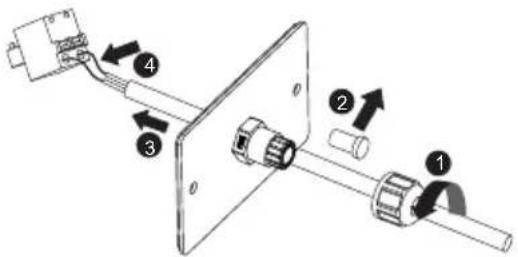

2) Poluzuj nakrętkę obrotową dławika kablowego na płycie komunikacyjnej, wyjmij zaślepkę uszczelniającą i przeprowadź odizolowany kabel przez dławik kablowy i płytkę komunikacyjną, naciśnij zatrzask terminala inteligentnego licznika i odpowiednio włóż odizolowany kabel. Upewnii-się, żekabel jest dobrzepodłączony.

3) Wlóż terminal inteligentnego licznika do gniazda, przymocuj płytkę komunikacyjną do falownika za pomocą śrub M4 i dokręć nakrętkę obrotową. Typ wkrętaka: PH2, moment obrotowy: 1.6 Nm

4) Jeśli używana jest pokrywa komunikacyjna, wyjmij tylko jedną zaślepkę dławika kablowego, aby przewlec kabel. Szczegółowy proces instalacji przebiega zgodnie z powyższymi krokami.

VIII.Odbiór techniczny

UWAGA

• Sprawdź, czy falownik jest uziemiony.
• Sprawdź, czy warunki wentylacyjne otaczające falownik są dobre.
• Sprawdź, czy napięcie sieciowe w punkcie podłączenia falownika mieści się w dopuszczalnym zakresie.
• Sprawdź, czy zaślepki w złączach prądu stałego i dławik kabla komunikacyjnego są szczelnie zamknięte.

• Sprawdź, czy przepisy dotyczące podłączenia do sieci i inne ustawieniaparametrów spełniają wymagania.

• Włączyć wyłącznik prądu przemiennego między falownikiem a siecią.

• Włączprzełącznikprądustalego.
• Gdy zapewniona jest wystarczająca moc prądu stałego i warunki sieciowe są spełnione, falownik zacznie działać automatycznie.

IX. Deklaracja zgodności UE

W ramach dyrektyw UE:

• Kompatybilność elektromagnetyczna 2014/30/UE (L96/79-106, 29 marca 2014) (EMC)
• Dyrektywa niskonapięciowa 2014/35/UE(L96/357-374, 29 marca 2014 r.) (LVD)
• Dyrektywa w sprawie urządzeń radiowych 2014/53/UE (L153/62-106, 22 maja 2014 r.) (RED)

AISWEI New Energy Technology (Jiangsu) Co., Ltd. potwierdza niniejszym, że falowniki wymienione w tym dokumencie są zgodne z podstawowymi wymogami i innymi odpowiednimi postanowieniami wyżej wymienionych dyrektyw.

Całą deklarację zgodności UE można znaleźć na stronie www.aiswei-tech.com.

X.Dane technincze

Dane technincze	ASW1000S-S	ASW1500S-S	ASW2000S-S	ASW3000S-S
Wejście DC
Maks. moc modułów fotowoltaicznych (STC)	1500W	2250W 3000W	4500W
Maks. napięcie wejściowe	580V
Zakres napięcia w punkcie MPP	80-550V
Maks. prąd wejściowy	12A
Maks.krótki prąd wejściowy	18A
Maks. prąd wejściowy prądu stałego, na MPPT	12A
Liczba MPPT/ ciągów MPPT	1/1
Wyjście AC
Znamionowa moc czynna	1000W	1500W	2000W	3000W
Maks. moc pozorna	1000VA	1500VA	2000VA	3000VA
Znamionowe napięcie sieciowe	220/230V
Znamionowa częstotliwość sieci	50/60Hz
Maks. prąd wyjściowy AC	5A	7.5A	10A 13.6A
Regulowany współczynnik mocy przesunięcia	0.8 ind...0.8 cap
Współczynnikzawartościharmonicznych (THD)	< 3%
Dane ogólne
Wymiary (szer. x wys. x gł.)	320×264×94mm
Waga	6.5kg
Typowy poziom emisji hałasu	< 25dB(A)@1m
Złącze DC	Wtyczka DC
Złącze AC	Wtyczka AC
Komunikacja	GPRS/WiFi , RS485(opcjonalnie)
Wyświetlacz	LED
Montaż	Montażścienny
Chłodzenie	konwekcyjne
Zakres temperatury pracy	-25...+60°C
Wilgotność względna (bez kondensacji)	0...100%
Maks. wysokość położenia miejsca montażu n.p.m	4000 m (obniżanie wartości powyżej 3000 m)
Klasa ochriny	IP65
Klasa klimatyczna	4K4H
Topologia	Beztransformatorowy

XI.Kontakt

Jeśli masz jakiekolwiek problemy techniczne z naszymi produktami, skontaktuj się z naszym serwisem.

Potrzebujemy następujących informacji, aby zapewnić niezbędną pomoc:

• Typ urządzenia falownika
• Numer seryjny falownika
• Rodzaj i liczba podłączonych modułów PV
• Kod błędu
• Miejsce montażu
• Karta gwarancyjna

Wsparcie techniczne i gwarancyjne na terenie Polski jest realizowane przez Centrum

Serwisowe FIXIT na stronie: http://rma.fixit-service.com
