INSTRUKCJA OBSŁUGI YT-09955 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska; www.yato.com

1. wlot powietrza

2. złączka wlotu powietrza

3. dźwignia włącznika

4. blokada dźwigni włącznika

5. uchwyt narzędziowy

6. prowadnica

7. brzeszczot

8. narzędzie

9. gniazdo węża

10. wąż

11. złączka węża

12. smarownica

13. reduktor

14. filtr

15. kompresor

16. air Inlet

17. air inlet connector

18. switch lever

19. switch lever lock

20. tool holder

21. guide

22. saw blade

23. tool

24. hose socket

25. hose

26. hose connector

27. lubricator

28. reducer

29. filter

30. compressor

31. Lufteintritt

32. Druckluftanschluss

33. Steuerschalterhebel

34. Sperre für Steuerschalterhebel

35. Werkzeughalterung

36. Führung

37. Sägeblatt

38. Werkzeug

39. Anschluss Druckluftschlauch

40. Druckluftschlauch

41. Druckluftschlauchstecker

42. Schmiervorrichtung

43. Reduzierventil

44. Filter

45. Kompressor

RUDEPL

Przeczytać instrukcję

Używać gogle ochronne

Używać ochrony słuchu

Maksymalne ciśnienie pracy

Średnica przyłącza powietrza

Wyrzynarka pneumatyczna jest narzędziem zasilanym strumieniem sprężonego powietrza. Za pomocą odpowiedniego brzeszczotu mocowanego w uchwycie narzędziowym możliwe jest przecinanie, metalu tworzyw sztucznych oraz drewna. Narzędzie jest przystosowane do pracy wewnątrz pomieszczeń i nie należy wystawiać go na działanie wilgoci oraz opadów atmosferycznych. Prawidłowa, niezawodna i bezpieczna praca narzędzia jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem, powoduje także utratę praw użytkownika do gwarancji, a także z tytułu niezgodności z umową.

WYPOSAŻENIE

Narzędzie jest wyposażone w złączkę pozwalającą przyłączyć je do układu pneumatycznego, brzeszczot oraz prowadnicę ograniczającą głębokość cięcia.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-09955
Waga [kg] 0,67
Średnica przyłącza powietrza (PT) [” / mm] 6,3 / 1/4
Średnica węża doprowadzającego powietrze (wewnętrzna)	[” / mm]	10 / 3/8
Szybkość cięcia [min]	^-1 9000
Długość skoku brzeszczotu [mm] 10
Maksymalna grubość cięcia metalu [mm]	2
Maksymalna grubość cięcia tworzyw sztucznych i drewna	[mm]	6
Maksymalne ciśnienie pracy	[MPa]	0,63
Wymagany przepływ powietrza (przy 0,63 MPa)	[l/min]	170
Ciśnienie akustyczne (EN 15744)	[dB(A)]	78 ± 3
Moc akustyczna (EN 15744)	[dB(A)]	89 ± 3
Drgania (ISO 28927-8)	[m/s ^2 ]	23 ± 1,5

OGÓLNE WARUNKI BEZPIECZEŃSTWA

OSTRZEŻENIE! Podczas pracy narzędziem pneumatycznym zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, łącznie z podanymi niżej, w celu ograniczenia zagrożenia pożarem, porażenia prądem elektrycznym oraz uniknięcia obrażeń.

Przed przystąpieniem do eksploatacji niniejszego narzędzia przeczytać całą instrukcję i zachować ją.

UWAGA! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała. Pojęcie „narzędzie pneumatyczne” użyte w instrukcjach odnosi się do wszystkich narzędzi napędzanych sprężonym strumieniem powietrza pod odpowiednim ciśnieniem.

PRZESTRZEGAĆ PONIŻSZE INSTRUKCJE

Ogólne zasady bezpieczeństwa

Przed rozpoczęciem instalacji, pracy, naprawy, konserwacji oraz zmiany akcesoriów lub w przypadku pracy w pobliżu narzędzia pneumatycznego z powodu wielu zagrożeń, należy przeczytać i zrozumieć instrukcje bezpieczeństwa. Nie wykonanie powyższych czynności może skutkować poważnymi obrażeniami ciała. Instalacja, regulacja i montaż narzędzi pneumatycznych może być wykonywany tylko przez wykwalifikowany i wyszkolony personel. Nie modyfikować narzędzia pneumatycznego. Modyfikacje mogą zmniejszyć efektywność oraz poziom bezpieczeństwa oraz zwiększyć ryzyko operatora narzędzia. Nie wyrzucać instrukcji bezpieczeństwa, należy je przekazać operatorowi narzędzia. Nie używać narzędzia pneumatycznego, jeżeli jest uszkodzone. Narzędzie należy poddawać okresowej inspekcji pod kątem widoczności danych wymaganych normą ISO 11148. Pracodawca/ użytkownik powinien skontaktować się z producentem w celu wymiany tabliczki znamionowej za każdym razem gdy jest to konieczne.

PL

Zagrożenia związane z wyrzucanymi częściami

Odłączyć narzędzie od źródła zasilania przed wymianą narzędzia wstawionego lub akcesoria. Uszkodzenie obrabianego przedmiotu, akcesoriów lub nawet narzędzia wstawianego może spowodować wyrzucenie części z dużą prędkością. Zawsze należy stosować ochronę oczu odporną na uderzenia. Stopień ochrony należy dobierać w zależności od wykonywanej pracy. Należy się upewnić, ze obrabiany przedmiot jest bezpiecznie zamocowany. Należy się upewnić, że iskry powstające podczas cięcia metalu będą skierowane w takie miejsce, aby nie spowodowały ryzyka. Należy się upewnić, że narzędzie tnące zostało poprawnie zamocowane.

Zagrożenia związane z wplątaniem

Luźne ubrania, noszona biżuteria, odzież noszona na szyi, włosy lub rękawice mogą być przyczyną zakrztuszenia, oskalpowania i/lub skaleczenia jeżeli nie będą trzymane z dala od narzędzia oraz akcesoriów.

Zagrożenia związane z pracą

Należy unikać kontaktu z brzeszczotem, aby zapobiec przecięciom dłoni oraz innych części ciała. Osłony zawsze powinny być zamocowane we właściwej pozycji oraz być sprawne i nieuszkodzone. Zniszczone, zgięte lub mocno zużyte osłony należy wymienić na osłony zalecane przez producenta. Należy się upewnić, że osłony ruchome powracają do całkowicie zamkniętej pozycji, natychmiast po tym jak zostają zwolnione z pozycji otwartej. Osłony ruchome nigdy nie powinny być blokowane lub zabezpieczane w pozycji otwartej lub blokowane w jakikołwiek inny sposób. Użytkowanie narzędzia może wystawić ręce operatora na zagrożenia takie, jak: odcięcie, ścieranie oraz gorąco. Należy ubierać właściwe rękawice do ochrony rąk. Operator oraz personel konserwujący powinni być fizycznie zdolni do poradzenia sobie z ilością, masą oraz mocą narzędzia. Trzymać narzędzie poprawnie: należy być gotowym do przeciwdziałania normalnym lub niespodziewanym ruchom oraz mieć dostępne obie ręce. Zachować równowagę oraz zapewniające bezpieczeństwo ustawienie stóp. Unikać urazów spowodowanych cięciem lub odcięciem: unikać kontaktu z brzeszczotem, ostrzem lub nożem za każdym razem gdy narzędzie pneumatyczne jest dołączone do zasilania. Stosować środki ochrony osobistej takie, jak rękawice, fartuchy oraz kaski. Urazy mogą zostać spowodowane przez niekontrolowany ruch narzędzia: zawsze należy się upewnić, że prowadnice (o ile znajdują się na wyposażeniu) są pewnie zamocowane do obrabianego przedmiotu. Cięcie tym narzędziem powoduje powstawanie ostrych krawędzi; stosować rękawice do ochrony rąk. Należy zwolnić nacisk na urządzenie startu i stopu w przypadku przerwy w dostawie energii zasilającej. Używać tylko środków smarnych zalecanych przez producenta. Należy stosować okulary ochronne, zalecane jest stosowanie dopasowanych rękawic oraz stroju ochronnego. Zachować ostrożność ponieważ obrotowe narzędzie wstawiane może poruszać się jeszcze po zwolnieniu urządzenia uruchamiającego.

Zagrożenia związane z powtarzalnymi ruchami

Podczas stosowania narzędzia pneumatycznego do pracy polegającej na powtarzaniu ruchów, operator jest narażony na doświadczenie dyskomfortu dłoni, ramion, barków, szyi lub innych części ciała. W przypadku użytkowania narzędzia pneumatycznego, operator powinien przyjąć komfortową postawę zapewniającą właściwe ustawienie stóp oraz unikać dziwnych lub nie zapewniających równowagi postaw. Operator powinien zmieniać postawę podczas długiej pracy, pomoże to uniknąć dyskomfortu oraz zmeczenia. Jeżeli operator doświadcza symptomów takich jak: trwały lub powtarzający się dyskomfort, ból, pulsujący ból, mrowienie, drętwienie, pieczenie lub sztywność. Nie powinien ich ignorować, powinien powiedzieć o tym pracodawcy i skonsultować się z lekarzem.

Zagrożenia związane z akcesoriami

Odłączyć narzędzie od źródła zasilania przed zmianą narzędzia wstawionego lub akcesorium. Stosować akcesoria i materiały eksploatacyjne tylko w rozmiarach i typach, które są zalecane przez producenta; nie stosować innych typów lub rozmiarów akcesoriów i materiałów eksploatacyjnych. Unikać bezpośredniego kontaktu z narzędziem wstawianym podczas oraz zaraz po użyciu, ponieważ może być gorące lub ostre. Sprawdzić brzeszczot przed użyciem. Nie używać brzeszczotów, które mogły zostać upuszczone lub, które są wyszczerbione, pęknięte lub uszkodzone w inny sposób.

Zagrożenia związane z miejscem pracy

Poślizgnięcia, potknięcia i upadki są głównymi przyczynami obrażeń. Wystrzegać się, śliskich powierzchni spowodowanych użytkowaniem narzędzia, a także zagrożeń potknięciem spowodowanym instalacją powietrzną. Postępować ostrożnie w nieznanym otoczeniu. Mogą istnieć ukryte zagrożenia, takie jak elektryczność lub inne linii użytkowe. Narzędzie pneumatyczne nie jest przeznaczone do stosowania w strefach zagrożonych wybuchem i nie jest izolowane od kontaktu z energią elektryczną. Upewnić się, że nie istnieją żadne przewody elektryczne, rury gazowe, itp., które mogą powodować zagrożenie w przypadku uszkodzenia przy użyciu narzędzia.

Zagrożenia związane z oparami i pyłami

Pył i opary powstałe przy użyciu narzędzia pneumatycznego mogą spowodować zły stan zdrowia (na przykład raka, wady wrodzone, astma i/ lub zapalenie skóry), niezbędne są: ocena ryzyka i wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Ocena ryzyka powinna zawierać wpływ pyłu utworzonego przy użyciu narzędzia i możliwość wzburzenia istniejącego pyłu. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli zminimalizować emisję oparów i pyłu. Wylot powietrza należy tak kierować, aby zminimalizować wzbudzanie pyłu w zakurzonym środowisku. Tam gdzie powstają pył lub opary, priorytetem powinna być kontrola ich w źródle emisji. Wszystkie zintegrowane funkcje i wyposażenie do zbierania, ekstrakcji lub zmniejszenia pyłu lub dymu powinny być prawidłowo użytkowane i utrzymywane zgodnie z zaleceniami producenta. Wybierać, konserwować i wymieniać narzędzia wstawiane według zaleceń instrukcji, aby zapobiec wzrostowi oparów i

PL

pyłu. Powinny być podane ostrzeżenia zapobiegające ryzyku eksplozji lub pożaru spowodowanym obrabianym materiałem. Używać ochrony dróg oddechowych, zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Praca w niektórych materiałach powoduje emisję pyłu oraz oparów, powodującą potencjalnie wybuchową atmosferę.

Zagrożenie hałasem

Narażenie na wysoki poziom hałasu może spowodować trwałą i nieodwracalną utratę słuchu oraz inne problemy, takie jak szum w uszach (dzwonienie, brzęczenie, gwizdanie lub buczenie w uszach). Niezbędna jest ocena ryzyka oraz wdrożenie odpowiednich środków kontroli w odniesieniu do tych zagrożeń. Odpowiednie kontrole w celu zmniejszenia ryzyka mogą obejmować działania takie jak: materiały tłumiące zapobiegające „dzwonieniu” obrabianego przedmiotu. Używać ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu hałasu. Wybrać, konserwować i wymienić zużyte narzędzia wstawiane według zaleceń instrukcji obsługi. Pozwoli to uniknąć niepotrzebnego wzrostu hałasu. Jeżeli narzędzie pneumatyczne posiada tłumik, zawsze należy upewnić się, że jest prawidłowo zamontowany podczas użytkowania narzędzia.

Zagrożenie drganiami

Pomimo zaprojektowania narzędzi w taki sposób, aby zminimalizować ryzyko związane z emisją drgań, nie było możliwe całkowite wyeliminowanie drgań, które mogą powodować ryzyko resztkowe. Niewłaściwe posługiwanie się narzędziem może spowodować ryzyko związane z ekspozycją na drgania. Wartość drgań podana w instrukcji może niewłaściwie reprezentować poziom drgań w zamierzonym użyciu. Narażenie na drgania może spowodować trwałe uszkodzenia nerwów i ukrwienia rąk oraz ramion. Należy się ciepło ubrać podczas pracy w niskich temperaturach oraz utrzymywać ręce ciepłe i suche. Jeśli wystąpi drętwienie, mrowienie, bół lub wybielanie skóry w palcach i dłoni, zaprzestać używania narzędzia pneumatycznego, następnie poinformować pracodawcę oraz skonsultować się z lekarzem. Obsługa i konserwacja narzędzia pneumatycznego według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu drgań. Wybrać, konserwować i wymienić materiały eksploatacyjne/narzędzia wstawiane zgodnie z zaleceniami instrukcji, aby zapobiec niepotrzebnemu wzrostowi poziomu drgań. Podpierać ciężar narzędzia za pomocą podstawy, napinacza lub stabilizatora, jeżeli jest to możliwe. Trzymać narzędzie lekkim, ale pewnym chwytem, z uwzględnieniem wymaganych sił reakcji, ponieważ zagrożenie pochodzące od drgań jest zazwyczaj większe, gdy siła chwytu jest wyższa. Nieprawidłowa instalacja tnącego narzędzia wstawianego może skutkować wzrostem poziomu drgań.

Dodatkowe instrukcje bezpieczeństwa dotyczące narzędzi pneumatycznych

Powietrze pod ciśnieniem może spowodować poważne obrażenia:

- zawsze odciąć dopływ powietrza, opróżnić wąż z ciśnienia powietrza i odłączyć narzędzie od dopływu powietrza, gdy: nie jest używane, przed wymianą akcesoriów lub przy wykonywaniem napraw;

- nigdy nie kierować powietrza na siebie lub kogokolwiek innego.

Uderzenie wężem może spowodować poważne obrażenia. Zawsze należy przeprowadzić kontrolę pod kątem uszkodzonych lub lużnych węży i złączek. Zimne powietrze należy kierować z dala od rąk. Nie stosować szybkozłączy na wlocie narzędzia w przypadku kluczy udarowych lub impulsowych. Stosować gwintowane przyłącza węża, wykonane z hartowanej stali (lub materiałów odpowiednio wytrzymałych na wstrząsy) Za każdym razem gdy są stosowane uniwersalne połączenia zakręcane (połączenia kłowe), należy zastosować trzpienie zabezpieczające i łączniki zabezpieczające przeciwko możliwości uszkodzenia połączeń pomiędzy wężami oraz pomiędzy wężem i narzędziem. Nie przekraczać maksymalnego ciśnienia powietrza podanego dla narzędzia. Nigdy nie przenosić narzędzia, trzymając za wąż.

WARUNKI EKSPLOATACJI

Należy upewnić się, że źródło sprężonego powietrza pozwala wytworzyć właściwe ciśnienie robocze oraz zapewnia wymagany przepływ powietrza. W przypadku zbyt dużego ciśnienia powietrza zasilającego należy zastosować reduktor wraz z zaworem bezpieczeństwa. Narzędzie pneumatyczne należy zasilać przez układ filtra i smarownicy. Zapewni to jednocześnie czystość i nawilżenie powietrza olejem. Stan filtra i smarownicy należy sprawdzać przed każdym użyciem i ewentualnie oczyścić filtr lub uzupełnić niedobór oleju w smarownicy. Zapewni to właściwą eksploatację narzędzia i przedłuży jego żywotność.

W przypadku dużych obciążeń może powstać siła odrzutu skierowana w stronę obsługującego narzędzie. Należy przyjąć taką postawę podczas pracy, aby móc skutecznie przeciwdziałać tym siłom.

Niespodziewany ruch narzędzia lub pękniecie narzędzia wstawianego może być przyczyną obrażeń.

W przypadku stosowania dodatkowych uchwytów lub stojaków podtrzymujących, należy się upewnić, że narzędzie zostało prawidłowo i pewnie zamocowane.

Należy trzymać części ciała i odzieży z dala od pracującego narzędzia roboczego. Istnieje ryzyko wciągnięcia lub pochwycenia.

Zawsze należy się upewnić, że wszelkie klucze i narzędzia użyte do regulacji i mocowania innych narzędzi w narzędziu pneumatycznym zostały usunięte przed rozpoczęciem pracy.

Podczas pracy może powstać pył, który w zależności od obrabianego materiału może być szkodliwy dla operatora.

Podczas przecinania lub robót rozbiórkowych mogą być wyrzucane elementy obrabianego materiału.

Przed rozpoczęciem cięcia należy się upewnić, że nie zostaną przecięte przewody elektryczne pod napięciem. Kontakt brzeszczotu z przewodem pod napięciem może spowodować porażenie elektryczne operatora narzędzia, co może być przyczyną poważnych urazów lub śmierci.

PL

Przed rozpoczęciem cięcia należy się upewnić, że nie zostaną przecięte jakiekolwiek instalacje np. gazowe lub wodne. Iskry powstające podczas cięcia mogą spowodować zapłon ulatniającego się gazu z uszkodzonej instalacji, co może być przyczyną pożaru, wybuchu oraz spowodować poważne obrażenia lub śmierć.

Stosować tylko brzeszczoty przystosowane do cięcia danego typu materiału. Np. nie stosować brzeszczotów przeznaczonych do cięcia drewna do cięcia metalu lub tworzyw sztucznych.

UŻYTKOWANIE NARZĘDZIA

Przed każdym użyciem narzędzia należy upewnić się, że żaden element układu pneumatycznego nie jest uszkodzony. W przypadku zaobserwowania uszkodzeń, należy niezwłocznie wymienić na nowe nieuszkodzone elementy układu.

Przed każdym użyciem układu pneumatycznego należy osuszyć wilgoć skondensowaną wewnątrz narzędzia, kompresora i przewodów.

Podłączanie narzędzia do układu pneumatycznego

Rysunek pokazuje zalecany sposób podłączenia narzędzia do układu pneumatycznego. Pokazany sposób zapewni najbardziej efektywne wykorzystanie narzędzia, a także przedłuży żywotność narzędzia.

Wpuścić kilka kropli oleju o lepkości SAE 10 do wlotu powietrza.

Do gwintu wlotu powietrza mocno i pewnie przykręcić odpowiednią końcówkę umożliwiającą przyłączenie węża doprowadzającego powietrze (II).

W uchwycie narzędziowym zamontować narzędzie wstawiane przeznaczone do planowanego rodzaju pracy. Do pracy z narzędziami pneumatycznymi stosować tylko wyposażenie przystosowane do pracy z narzędziami udarowymi.

Podłączyć narzędzie do układu pneumatycznego używając węża o wewnętrznej średnicy wymienionej w tabeli z danymi technicznymi. Upewnić się, że wytrzymałość węża wynosi, co najmniej 1,38 MPa. (III)

Uruchomić narzędzie na kilka sekund upewniając się, że nie dochodzą z niego żadne podejrzane dźwięki lub wibracje.

Montaż wyposażenia

Poluzować śruby mocujące prowadnicę, ale nie wykręcać ich całkowicie (IV).

Wsunąć prowadnicę w otwory montażowe, ustawić ją na pożądanej wysokości i zablokować pozycję, dokręcając śruby (V). Zagięta część prowadnicy powinna być skierowana w stronę pokrywy mocowania brzeszczotu. Sprawdzić poprawność montażu, jeżeli nie da się zmienić położenia prowadnicy oznacza to, że prowadnica została zamontowana poprawnie.

Wykręcić całkowicie śrubę pokrywy mocowania brzeszczotu, a następnie otworzyć pokrywę (VI).

Poluzować śruby mocujące brzeszczot, ale nie wykręcać ich całkowicie (VII).

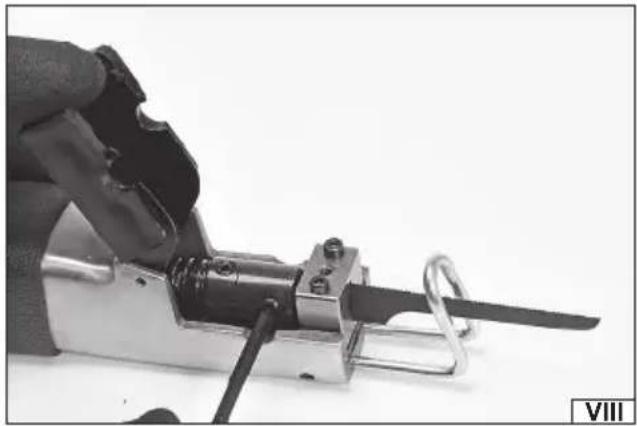

Wsunąć mocowanie brzeszczotu w szczelinę uchwytu narzędziowego do oporu. Ostrze brzeszczotu powinno być skierowane w stronę pokrywy mocowania brzeszczotu. Dokręcić do oporu śruby mocujące brzeszczot (IX). Jeżeli brzeszczotu nie da się wyjąć z mocowania oznacza to poprawny montaż.

Zamknąć pokrywę i zamocować ją dokręcając śrubę.

Uruchomienie i zatrzymanie narzędzia

Uwaga! Przed uruchomieniem narzędzia pneumatycznego, należy się upewnić, że zamontowane narzędzie wstawiane nie ma styczności z jakimkolwiek przedmiotem lub jakąkolwiek częścią ciała.

Narzędzie jest uruchamianie za pomocą dźwigni, która otwiera zawór powietrzny i tym samym zapewnia dopływ spreżonego powietrza do napędu narzędzia. Jeżeli dźwignia jest wyposażona w blokadę, która zapobiega przypadkowemu naciśnięciu dźwigni. Blokadę należy obrócić, aby była równoległa do dźwigni, a następnie przyciągnąć dźwignię do obudowy narzędzia. Spowoduje to uruchomienie narzędzia. Należy pozwolić narzędziu osiągnąć znamionowe obroty i dopiero wtedy przystąpić do pracy.

Zatrzymanie pracy narzędzia następuje po zwolnieniu nacisku na dźwignię. Dźwignia samoczynnie powraca do położenia spoczynkowego, a blokada zabezpiecza dźwignię. Należy wziąć pod uwagę, że narzędzie wstawiane może się jeszcze przez jakiś poruszać. Nie odkładać narzędzia przed całkowitym zatrzymaniem ruchu narzędzia wstawianego.

Praca wyrzynarką

Przymocować obrabiany przedmiot do stanowiska roboczego, np. za pomocą ścisków stolarskich, imadła itp. Nigdy nie trzymać przecinanego materiału tylko za pomocą rąk lub innych części ciała. W przypadku przecinania należy podeprzeć materiał na jego krańcach i w pobliżu linii cięcia. Podpórki należy umieścić z obu stron linii cięcia tak, aby podczas przecinania, brzeszczot nie zacinał się w rzazie. Podczas cięcia podstawa prowadnicy musi się na całej długości opierać o przecinany materiał. Zapewni to właściwy kąt nachylenia brzeszczotu względem przecinanego materiału.

Podczas pracy na narzędzie wywierać tylko taki nacisk, jaki jest potrzebny w danej pracy. Nie wywierać nadmiernego nacisku na obrabiany przedmiot, w przeciwnym wypadku może to prowadzić do pęknięcia brzeszczotu i poważnych obrażeń. Należy także zwrócić uwagę na fragmenty, które mogą się oderwać podczas obróbki. Nie wolno dopuścić, aby powodowały one zagrożenia w miejscu pracy. Podczas cięcia wyrzynarkę prowadzić płynnym ciągłym ruchem. Nie szarpać i nie przechylać wyrzynarki na boki. Może to prowadzić do pęknięcia brzeszczotu. Brzeszczot dołączony do produktu pozwala na cięcie metalu oraz tworzyw sztucznych w linii prostej oraz po łuku.

PL

Jeżeli zajdzie potrzeba wznowienia cięcia, należy najpierw uruchomić wyrzynarkę, pozwolić jej osiągnąć znamionową prędkość pracy, a dopiero wtedy ostrożnie wprowadzić brzeszczot do rzazu.

KONSERWACJA

Nigdy nie stosować benzyny, rozpuszczalnika, albo innej palnej cieczy do czyszczenia narzędzia. Opary mogą się zapalić powo- dując wybuch narzędzia i poważne obrażenia.

Rozpuszczalniki użyte do czyszczenia uchwytu narzędziowego i korpusu mogą spowodować rozmiękczenie uszczelnień. Dokładnie wysuszyć narzędzie przed rozpoczęciem pracy.

W przypadku stwierdzenia jakichkolwiek nieprawidłowości w działaniu narzędzia, narzędzie należy natychmiast odłączyć od układu pneumatycznego.

Wszystkie elementy układu pneumatycznego muszą być zabezpieczone przed zanieczyszczeniami. Zanieczyszczenia, które dostaną się do układu pneumatycznego mogą zniszczyć narzędzie i inne elementy układu pneumatycznego.

Konserwacja narzędzia przed każdym użyciem

Odłączyć narzędzie od układu pneumatycznego.

Przed każdym użyciem wpuścić niewielką ilość płynu konserwującego (np. WD-40) przez wlot powietrza.

Podłącz narzędzie do układu pneumatycznego i uruchom na około 30 sekund. Pozwoli to rozprowadzić płyn konserwujący po wnętrzu narzędzia i je oczyścić.

Ponownie odłączyć narzędzie od układu pneumatycznego.

Niewielką ilość oleju SAE 10 wpuścić do wnętrza narzędzia, przez otwór wlotowy powietrza i otwory przeznaczone do tego celu.

Zalecane jest użycie oleju SAE 10 przeznaczonego do konserwacji narzędzi pneumatycznych. Podłączyć narzędzie i je uruchomić na krótki czas.

Uwaga! WD-40 nie może służyć jako właściwy olej smarujący.

Powycierać nadmiar oleju, który wydostał się przez otwory wylotowe. Pozostawiony olej może uszkodzić uszczelnienia narzędzia.

Inne czynności konserwacyjne

Przed każdym użyciem narzędzia należy sprawdzić, czy na narzędziu nie są widoczne jakiekolwiek ślady uszkodzeń. Zabieraki, uchwyty narzędziowe i wrzeciona należy utrzymywać w czystości.

Co 6 miesięcy, albo po 100 godzinach pracy należy narzędzie przekazać do przeglądu wykwalifikowanemu personelowi w warsztacie naprawczym. Jeżeli narzędzie było użytkowane bez stosowania zalecanego układu doprowadzającego powietrze, należy zwiększyć częstotliwość przeglądów narzędzia.

Usuwanie usterek

Należy przerwać użytkowanie narzędzia natychmiast po wykryciu jakiejkolwiek usterki. Praca niesprawnym narzędziem może spowodować obrażenia. Wszelkie naprawy lub wymiany elementów narzędzia, muszą być przeprowadzone przez wykwalifikowany personel w uprawnionym zakładzie naprawczym.

Usterka Możliwe rozwiązanię
Narzędzie ma zbyt wolne obroty lub nie uruchamia się	Wpuścić niewielką ilość WD-40 przez otwór wlotowy powietrza. Uruchomić narzędzie na kilka sekund. Łopatki mogły się przykleić do wirnika. Uruchomić narzędzie na około 30 sekund. Niewielką ilością oleju nasmaruj narzędzie. Uwaga! Nadmiar oleju może spowodować spadek mocy narzędzia. W takim przypadku należy wyczyścić napęd.
Narzędzie uruchamia się i potem zwalnia	Kompresor nie zapewnia właściwego dopływu powietrza. Narzędzie uruchamia się powietrzem zgromadzonym w zbiorniku kompresora. W miarę opróżniania się zbiornika, kompresor nie nadąża z uzupełnianiem braków powietrza. Należy podłączyć urządzenie do wydajniejszego kompresora.
Niewystarczają ca moc	Upewnić się, że posiadane wżeje mają wewnętrzną średnicę, co najmniej taką jak określona w tabeli w punkcie 3. Sprawdzić nastawę ciśnienia, czy jest ustawione na wartość maksymalną. Upewnić się, że narzędzie jest w odpowiedni sposób wyczyszczone i nasmarowane. W przypadku braku rezultatów, narzędzie oddać do naprawy.

Części zamienne

Szczegółowy wykaz części zamiennych produktu znajduje się w dziale „Do pobrania”, w karcie produktu, na stronach internetowych TOYA SA: www.toya.pl.

Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Zużyte narzędzia są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.
