INSTRUKCJA OBSŁUGI YT-82076 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

1. wkrętarka
2. uchwyt narzędziowy
3. przystawka do wkrętów pojedynczych
4. przystawka do wkrętów na taśmie
5. adapter przedłużający
6. końcówka wkrętakowa
7. włącznik elektryczny
8. blokada włącznika
9. przełącznik kierunku obrotów
10. taśma z wkrętami
11. ładowarka akumulatora
12. wskaźnik naładowania akumulatora
13. zatrzask akumulatora

EN

Przeczytać instrukcję

Używać gogle ochronne

Stosować rękawice ochronne

Use protective gloves

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień powykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną role w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Wkrętarka akumulatorowa jest narzędziem przeznaczonym do wkręcania i wykręcania wkrętów przy wykorzystaniu dostępnych na rynku końcówek wkrętaków. Możliwe jest wkręcanie w płytach gipsowo-kartonowych, drewnie i materiałach drewnopochodnych. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

Narzędzie zostało wyposażone w dwie głowice do pracy z wkrętami pojedynczymi i do pracy z wkrętami w taśmie. W skład wyposażenia wchodzą końcówki wkrętakowe przeznaczone do pracy z obydwoma rodzajami głowic. W skład wyposażenie nie wchodzą wkręty.

Uwaga! Produkt YT-82075 jest dostarczany z jednym akumulatorem oraz stacją ładującą. Produkt o numerze katalogowym: YT-82076 nie został wyposażony w akumulator i stację ładującą.

PARAMETRY TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82075, YT-82076
Napięcie robocze [V] 18 DC
Obroty znamionowe [min	^-1 ] 0 - 4000
Poziom hałasu
- Ciśnienie akustyczne L_pA ± K_jA	[dB(A)] 72 ± 3
- Moc akustyczna L_wA ± K_wA	[dB(A)] 80 ± 3
Poziom drgań a_h ± K [m/s	^2 ] 1,63 ± 1,5
Stopień ochrony IPX0
Masa [kg] 1,49
Uchwyt narzędziowy	[mm / “]	sześciokątny 6,35 / 1/4
Rozmiar wkrętów na taśmie ( śred. x dł.)	[mm]	3,5 - 4,2 x 25 - 55
Akumulator*
- Rodzaj		Li-Ion
- Pojemność	[Ah]	4
- Czas ładowania**	[h]	2
Ładowarka*
- Napięcie wejściowe	[V~]	200 - 240
- Częstotliwość sieci	[Hz]	50 / 60
- Prąd znamionowy	[A]	1,5
- Napięcie wyjściowe	[V]	21,5 DC
- Prąd wyjściowy	[A]	2,2

* tylko w modelach wyposażonych w akumulator i ładowarkę

** podany czas ładowania dotyczy tylko akumulatora o pojemności wymienionej w tabeli

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

PL

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi części- mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

PL

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odłącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

DODATKOWE OSTRZEŻENIA BEZPIECZEŃSTWA DOTYCZĄCE WKREĄTAREK

Trzymać elektronarzędzie za izolowane powierzchnie chwytne podczas wykonywania czynności, w których element łączący może stykać się z ukrytym oprzewodowaniem lub własnym przewodem. Element łączący, stykający się z przewodem pod napięciem, może spowodować, że odsłonięte metalowe części elektronarzędzia znajdują się pod napięciem i mogłyby spowodować porażenie operatora prądem elektrycznym.

Instrukcje bezpieczeństwa ładowania akumulatora

Uwaga! Przed rozpoczęciem ładowania upewnić się, czy korpus zasilacza, przewód i wtyczka nie są popękane i uszkodzone. Zabrania się używania niesprawnej lub uszkodzonej stacji ładującej i zasilacza! Do ładowania akumulatorów wolno używać jedynie stacji ładującej i zasilacza dostarczonych w zestawie. Używanie innego zasilacza może spowodować powstanie pożaru lub zniszczenie narzędzia. Ładowanie akumulatora może odbywać się jedynie w pomieszczeniu zamkniętym, suchym i zabezpieczonym przed dostępem osób niepowołanych, a zwłaszcza dzieci. Nie wolno używać stacji ładującej i zasilacza bez stałego dozoru osoby dorosłej! W razie konieczności opuszczenia pomieszczenia, w której odbywa się ładowanie, należy odłączyć ładowarkę od sieci elektrycznej przez wyjęcie zasilacza z gniazda sieci elektrycznej. W przypadku wydobywania się z ładowarki dymu, podejrzanego zapachu itp. należy natychmiast wyjąć wtyczkę ładowarki z gniazda sieci elektrycznej!

Wiertarko - wkrętarka dostarczana jest z akumulatorem nie naładowanym, dlatego przed rozpoczęciem pracy należy go ładować zgodnie z procedura opisaną poniżej za pomocą znajdujących się w zestawie zasilacza i stacji ładującej. Akumulatory typu Li-lon (litowo – jonowe) nie wykazują tzw. "efekt pamięciowego", co pozwala je doładowywać w dowolnym momencie. Zalecane jest jednak rozładowanie akumulatora podczas normalnej pracy, a następnie naładowanie do pełnej pojemności. Jeżeli ze względu na charakter pracy nie jest możliwe za każdym razem takie potraktowanie akumulatora, to należy to zrobić przynajmniej co kilka, kilkanaście cykli pracy. W żadnym wypadku nie wolno rozładowywać akumulatorów zwierając elektrody, gdyż powoduje to nie-odwracalne uszkodzenia! Nie wolno także sprawdzać stanu naładowania akumulatora, przez zwieranie elektrod i sprawdzanie iskrzenia.

Przechowywanie akumulatora

Aby wydłużzyć czas życia akumulatora należy zapewnić właściwe warunki przechowywania. Akumulator wytrzymuje około 500 cykli „ładowanie - rozładowanie”. Akumulator należy przechowywać w zakresie temperatur od 0 do 30 stopni Celsjusza, przy względnej wilgotności powietrza 50%. Aby przechowywać akumulator przez dłuższy czas, należy go naładować do ok 70% pojemności. W przypadku dłuższego przechowywania należy okresowo, raz w roku naładować akumulator. Nie należy doprowadzać do nadmiernego rozładowania akumulatora, gdyż skraca to jego żywotność i może spowodować nieodwracalne uszkodzenie.

W trakcie przechowywania akumulator będzie się stopniowo rozładowywał, ze względu na upływność. Proces samoistnego rozładowania zależy od temperatury przechowywania, im wyższa temperatura, tym szybszy proces rozładowania. W przypadku niewłaściwego przechowywania akumulatorów może dojść do wycieku elektrolitu. W przypadku wycieku należy zabezpieczyć wyciek za pomocą środka neutralizującego, w przypadku kontaktu elektrolitu z oczami, należy obficie przemyć oczy wodą, a następnie niezwłocznie skorzystać z pomocy lekarskiej. Zabronione jest korzystanie z narzędzia z uszkodzonym akumulatorem.

W przypadku całkowitego zużycia akumulatora należy go oddać do specjalistycznego punktu zajmującego się utylizacją tego typu odpadów.

PL

Transport akumulatorów

Akumulatory litowo – jonowe wg przepisów prawnych są traktowane jak materiały niebezpieczne. Użytkownik narzędzia może transportować narzędzie z akumulatorem oraz same akumulatory drogą lądową. Nie muszą być wtedy spełnione dodatkowe warunki. W przypadku zlecenia transportu osobom trzecim (na przykład wysyłka za pomocą firmy kurierskiej) należy postępować zgodnie z przepisami dotyczącymi transportu materiałów niebezpiecznych. Przed wysyłką należy skontaktować się w tej sprawie z osobą o odpowiednich kwalifi kacjach.

Zabronione jest transportowanie uszkodzonych akumulatorów. Na czas transportu demontowane akumulatory należy usunąć z narzędzia, odsłonięte styki zabezpieczyć, np. zakleić taśmą izolacyjną. Akumulatory zabezpieczyć w opakowaniu w taki sposób, aby nie przemieszczały się wewnątrz opakowania w trakcie transportu. Należy także przestrzegać przepisów krajowych dotyczących transportu materiałów niebezpiecznych.

Ładowanie akumulatora

Wsunąć akumulator w gniazdo ładowarki (II).

Podłączyć ładowarkę do gniazda sieci elektrycznej.

W pobliżu gniazda akumulatora znajduje się kontrolka sygnalizująca pracę ładowarki opisana w tabeli „Sygnalizacja pracy ładowarki”. Po zakończeniu ładowania należy wyciągnąć wtyczkę zasilacza z gniazda sieci elektrycznej. Wysunąć akumulator ze stacji ładującej, naciskając i przytrzymując przycisk zatrzasku akumulatora, a następnie wysunąć akumulator z gniazda ładowarki.

SYGNALIZACJA PRACY LADOWARKI

YT-828498, YT-828499

Kolor zielony Kolor czerwony Status pracy
światło ciągłe		oczekiwanie na ładowanie
	światło ciągłe	ładowanie
światło ciągłe		akumulator naładowany

Kolor zielony Kolor żółty*	Kolor czerwony Status pracy
			oczekiwanie na ładowanie
pulsowanie ładowanie
światło ciągłe			akumulator naładowany
		pulsowanie	przegrzanie akumulatora
		światło ciągłe	akumulator uszkodzony
	pulsowanie		przegrzanie ładowarki
	światło ciągłe		tadowarka uszkodzona

*tylko w modelu o nr katalogowym YT-828502

Akumulator zasilający

Do zasilania można użyć tylko jednego z wymienionych akumulatorów Li-Ion YATO 18 V: YT-82842, YT-82843, YT-82844, YT-828461, YT-828462, YT-828463, YT-828464, YT-828465, które można ładować tylko za pomocą ładowarek YATO: YT-828498, YT-828499, YT-828500, YT-828501, YT-828502, YT-828503, YT-828504.

Zabronione jest użytkowanie innych akumulatorów o innym napięciu znamionowym i nie pasujących do gniazda akumulatora urządzenia. Zabronione jest przerabianie gniazda i/lub akumulatora, aby je dopasować do siebie.

Akumulator wsunąć w gniazdo zasilania stykami skierowanymi do wnętrza narzędzia, aż do momentu działania zatrzasku akumulatora. Upewnić się, że akumulator nie wysunie się podczas pracy. Odłączyć akumulator należy przez naciśnięcie i przytrzymanie zatrzasku, a następnie wysunięcie akumulatora z obudowy narzędzia.

PRZYGOTOWANIE DO PRACY

UWAGA! Wszystkie czynności wymienione w niniejszym rozdziale należy wykonywać przy odłączonym napięciu zasilającym - akumulator musi zostać odłączony od narzędzia!

Montaż wkrętarki do pracy w wkrętami pojedynczymi

Do gniazda wkrętarki wsunąć adapter przedłużający (III).

Zamontować osłonę uchwytu końcówki wkrętakowej (III). Osłonę wcisnąć do oporu tak, aby wielowypust mocujący był całkowicie niewidoczny (IV).

W gnieździe adaptera zamocować krótką końcówkę wkrętakową (IV). Możliwy jest montaż końcówki o dowolnej długości, ale tylko w przypadku zastosowania standardowej krótkiej końcówki o długości ok. 25 mm, podczas wkręcania osłona oprze się powierzchnię i spowoduje, że stożkowy łeb wkrętu nie będzie wystawał ponad powierzchnię w która jest wkręcany.

PL

Wkrętarka jest gotowa do pracy.

Montaż wkrętarki do pracy z wkrętami na taśmie

Do gniazda wkrętarki wsunąć długą końcówkę wkrętakową (V). Wraz z wkrętarką została dostarczona końcówka krzyżakowa, najczęściej wykorzystywana, jeżeli będzie potrzebna końcówka o innym kształcie, należy zaopatrzyć się w końcówkę o tej samej długości i przekroju okrągłym.

Zamontować przystawkę do wkrętów na taśmie (VI). Przystawkę wcisnąć do oporu tak, aby wielowypust mocujący był całkowicie niewidoczny (VII), a następnie zabezpieczyć w mocowaniu przesuwając blokadę w kierunku symbolu zamkniętej łódki (VII).

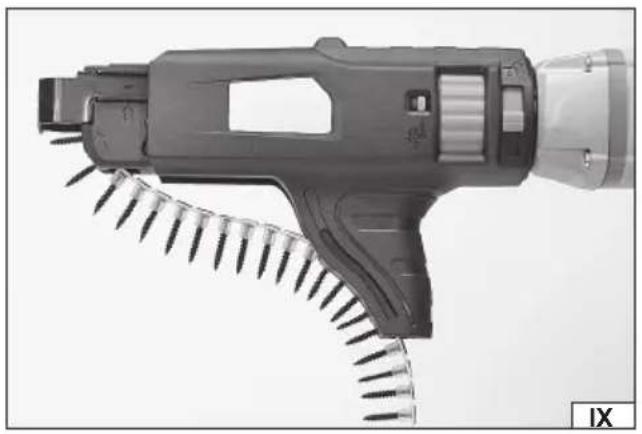

Taśmę z wkrętami należy wsunąć w prowadnicę w przystawce (VIII), a następnie przesunąć do prowadnicy w przedniej części przystawki. Taśmę wsuwać do momentu, aż pierwszy wkręt znajdzie się w centrum otworu przystawki. Taśma zamontowana jak na ilustracji (IX) zapewni płynne przesuwanie się taśmy z wkrętami.

Z przodu przystawki znajduje się przycisk. Przyciśniecie i przytrzymanie tego przycisku (X) pozwala na wysunięcie metalowej prowadnicy, oznakowanej liczbowo. Liczba oznacza długość wkrętu w milimetrach.

W tylnej części prowadnicy znajduje się pokrętło (XI), którym można wyregulować głębokość wkręcania wewnątrz zakresu ustawionego przez wysunięcie prowadnicy. Strzałki oraz symbol wkrętu znajdujące się obok pokrętła pokazują kierunek obrotu aby zwiększyć lub zmniejszyć głębokość wkręcania.

Uwaga! Niezależnie od wybranej wersji wyposażenia wkrętarki, zaleca się przeprowadzić próby wkręcania na materiale odpadowym o takiej samej twardości jak materiał docelowy. Próba pozwoli precyzyjnie dobrać pożadaną głębokość wkręcania.

OBSŁUGA WKRETARKI

Wkrętarkę podczas wkręcania zawsze należy trzymać oburącz (XII). Mocnym i pewnym chwytem, który pozwoli zapanować nad narzędziem. W przypadku jeżeli wkręt zostanie pochwycony może dojść do obrotu narzędzia w stronę przeciwną do kierunku obrotów wrzeciona. Mocny i pewny chwyt zapobiegnie wyrwaniu wkrętarki z rąk operatora.

W przypadku korzystania z przystawki do pracy z wkrętami na taśmie należy przednia część prowadnicy przystawić do miejsca wkręcenia. Następnie wcisnąć włącznik i po uruchomieniu silnika docisnąć wkrętarkę do miejsca wkręcania. Po wkręceniu wkrętu należy odsunąć wkrętarkę od miejsca wkręcania. Taśma samoczynnie zostanie przesunięta tak, aby następny wkręt w taśmie znalazł się naprzeciwko końcówki wkrętakowej.

Wkrętarka posiada możliwość zmiany kierunku obrotów za pomocą przełącznika znajdującego się nad włącznikiem (XIII). Strzałki na obudowie wkrętarki pokazują kierunek wkręcania lub wykręcania wkrętów z gwintem prawoskrętnym.

Stosowanie blokady włącznika

Blokadę włącznika zaleca się wykorzystywać w przypadku długotrwałego wkręcania. W tym celu przy wciśniętym włączniku wci- snąć kciukiem przycisk blokady i puścić włącznik.

W celu wyłączenia blokady wystarczy przycisnąć włącznik elektryczny.

Porady przydatne przy wkręcaniu i wykręcaniu

W przypadku wkręcania zaleca się wykonanie otworu prowadzącego o średnicy trzpienia wkrętu. W przeciwnym wypadku może dojść do zniszczenia materiałów w które będą wkręcane wkręty.

W miękkie materiały można wkręcać odpowiednio przystosowane do tego wkręty bez wykonania otworu wstępnego, ale zaleca się w takim przypadku dokonać próby wkręcania na materiałach odpadowych. Wkręty do wkręcania bezpośredniego powinny być ostro zakończone, ułatw i to wkręcanie.

W przypadku wkręcania w małych i lekkich elementach należy je przed rozpoczęciem pracy zamocować, np. za pomocą ścisków lub imadeł.

Zawsze najpierw przyłożyć końcówkę wkrętaka do łba śruby i dopiero wtedy uruchomić narzędzie. W przeciwnym wypadku może dojść do uszkodzenia końcówki wkrętaka i / lub śruby. Może to także doprowadzić do powstania niebezpiecznych sytuacji i prowadzić do poważnych obrażeń.

Wkrętarka zaczyna obracać wrzeciono z uchwytem końcówek wkrętaka dopiero po lekkim dociśnięciu jej razem z wkrętem do materiału w który jest wkręcany wkręt. Możliwa jest regulacja prędkości obrotowej za pomocą siły naciśnięcia na włącznik elektryczny. Maksymalne obroty zostają osiągnięte przy maksymalnym wciśnięciu włącznika.

Wiercenie

Zabronione jest wiercenie z wykorzystaniem wkrętarki.

Wkrętarka jest wyposażona w sprzęgło przeciwprzeciążeniowe, które zaczyna działać w momencie gdy wkrętarka osiągnie maksymalny moment obrotowy. Z tego względu podczas wiercenia wiertło może się zatrzymać, pęknąć lub zniszczyć obrabiany materiał.

Blokada przed przypadkowym użyciem

Przystawka została wyposażona w blokadę, którą umożliwia zablokowanie przystawki w celu zapobieżenia przypadkowemu lub nieuprawnionemu użyciu. W celu aktywacji blokady nacisnąć drugi przycisk (XIV) znajdujący się z przodu przystawki, a następnie

PL

wysunąć jej mechanizm. Przesunąć dźwignię blokującą w dół (XIV), spowoduje to zablokowanie machizmu przystawki, co pozwoli zapobiec przypadkowemu użyciu.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji należy odłączyć akumulator od narzędzia. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego z wtyczką i odgiętką, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

TOOL CHARACTERISTICS

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Akumulatorowa wkrętarka taśmowa | Cordless drywall screwdriver | Şurubelniţă cu accumulator pt. gips-carton

18 V d.c., 0 - 4000 min ^-1 ; nr kat. | item no. | cod articol. YT-82075, YT-82076

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Maszyny i urządzenia bezpieczeństwa

Kompatybilność elektromagnetyczna

Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

(nazwisko i podpis osoby upoważnionej)(miejsce i da
