INSTRUKCJA OBSŁUGI YT-85716 Yato

PL ODKURZACZ PRZEMYSŁOWY

EN INDUSTRIAL VACUUM CLEANER

DE INDUSTRIESTAUBSAUGER

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG

1. pokrywa odkurzacza
2. zbiornik
3. otwór wlotowy
4. włącznik
5. filtr

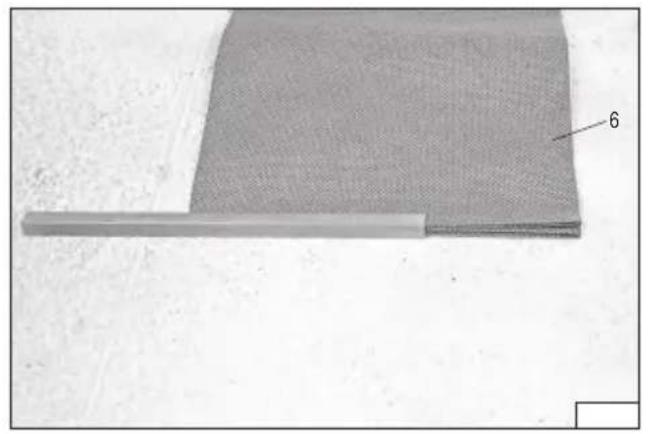

6. worek
7. rura
8. wąż elastyczny
9. szczotka
10. wąska ssawka
11. gniazdko elektryczne
12. adapter węża

EN

Przeczytać instrukcję

Używać gogle ochronne

Stosować rękawice ochronne

Use protective gloves

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Odkurzacz przemysłowy służy do oczyszczania miejsc pracy z nieczystości suchych i mokrych, z którymi nie poradziłby sobie odkurzacz domowy. Może także służyć jako odciąg pyłu powstającego podczas pracy innymi elektronarzędziami. Dzięki pojemnemu zbiornikowi, elastycznemu wężowi możliwe jest dotarcie do trudno dostępnych miejsc i dokładne ich oczyszczenie. Podstawa wyposażona w kółka umożliwia łatwy transport odkurzacza. Odkurzacz został wyposażony w wymienne filtry powietrza. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem dostarczane są: filtry, wąż elastyczny, rury przedłużające oraz dwie końcówki ssące: szeroka i wąska.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Nr katalogowy YT-85716
Napięcie sieci [V~] 220-240
Częstotliwość sieci [Hz] 50-60
Moc znamionowa [W] 1600 / 3600
Maksymalne obciążenie gniazda [W] 2000
Podciśnienie robocze	[kPa]	20
Pojemność zbiornika	[l]	30
Klasa izolacji		1
Stopień ochrony		IPX4
Masa	[kg]	4,5

OGÓLNE WARUNKI BEZPIECZEŃSTWA

Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o obniżonej fizycznej, czuciowej lub umysłowej zdolności, także przez osoby z brakiem doświadczenia i wiedzy, jeżeli sprawowany jest nad nimi nadzór, zostały im przekazane instrukcje dotyczące bezpiecznego użytkowania oraz rozumieją zagrożenia. Należy sprawować nadzór nad dziećmi, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie powinny być przeprowadzone przez dzieci bez nadzoru. Odkurzacz jest przeznaczony do pracy suchej i mokrej. Przed rozpoczęciem pracy polegającej na wciąganiu wody lub mokrych zanieczyszczeń należy stosować się do zaleceń zawartych w tej instrukcji. Ich nieprzestrzeganie grozi porażeniem prądem elektrycznym, co w konsekwencji może stanowić zagrożenia dla zdrowia i życia użytkownika oraz osób postronnych. Zabronione jest zasysanie innych mokrych nieczystości niż woda. Zasysanie farb, olejów, rozpuszczalników, benzyny i innych łatwopalnych substancji może prowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów, a także stanowić zagrożenie porażeniem elektrycznym, pożarem lub wybuchem. Przed zmianą rodzaju pracy należy zawsze opróżnić o i oczyścić i osuszyć zbiornik odkurzacza. Nieczystości pozostałe w zbiorniku po poprzedniej pracy mogą zakłócić pracę w przypadku zmiany jej charakteru. Nigdy nie zasysać gorących, żarzących się lub płonących przedmiotów. Może to doprowadzić do pożaru lub wybuchu oraz narazić użytkownika na poważne obrażenia lub śmierć. Maksymalna temperatura zasysanych

PL

nieczystości nie może przekraczać 40 st. C. Urządzenie jest przeznaczone do pracy w pomieszczeniach zamkniętych i nie należy go wystawiać na działanie wody w tym opadów atmosferycznych. Przed podłączeniem wtyczki kabla zasilającego urządzenie należy upewnić się, że parametry sieci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej urządzenia. Przed każdym użyciem należy sprawdzić stan urządzenia, w tym stan kabla zasilającego i wtyczki. W przypadku zauważenia jakichkolwiek usterek, nie należy używać urządzenia. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakładzie. Stopień ochrony podany w tabeli z danymi technicznymi zostanie zapewniony jeżeli urządzenie zostanie podłączone do gniazdka o co najmniej takim samym stopniu ochrony. Przed przystąpieniem do konserwacji urządzenia należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego. Urządzenie należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy należy zwrócić uwagę, aby urządzenie znajdowało się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Urządzenie przenosić za pomocą uchwytu, nie przemieszczać urządzenia ciągnąc za kabel zasilający. W przypadku stosowania odkurzacza jako dmuchawy zabronione jest kierowanie wylotu węża w stronę ludzi i zwierząt. Należy regularnie sprawdzać stan węża. Zabronione jest użytkowanie odkurzacza z uszkodzonym wężem.

OBSŁUGA URZĄDZENIA

Przygotowanie do pracy

Sprawdzić zbiornik odkurzacza, w razie potrzeby opróżnić go z odpadów.

Sprawdzić stan filtra. W przypadku zabrudzenia filtr należy zdemontować z pokrywy odkurzacza w sposób opisany w dalszej części instrukcji, a następnie wyczyścić za pomocą wody. Do czyszczenia nie stosować detergentów. Filtr przed ponowną instalacją musi być całkowicie wysuszony. Jeżeli zanieczyszczenia filtra nie będą dały się usunąć lub zostanie zaobserwowany spadek wydajności pracy filtr należy wymienić na nowy.

UWAGA! Zabroniona jest praca odkurzaczem bez zamontowanego właściwie filtru powietrza. Może to doprowadzić do uszkodzenia odkurzacza, a także do porażenia prądem elektrycznym.

Podstawa odkurzacza została wyposażona w możliwość montażu kółek. Oś tylnych kół należy wcisnąć w zaczepy w podstawie obudowy tak, aby trzpienie w obudowie trafiły w otwory w osi kół (II).

Przednie kółka obrotowe zamocować wsuwając trzpienie kółek w otwory w podstawie zbiornika (III).

Na tylnych kołach zamocować kołpaki za pomocą wkrętów wkręconych od wewnętrznej strony każdego koła.

Poprawnie zamontowane kółka wyglądają jak na ilustracji (IV).

Pod pokrywą znajduje się filtr HEPA, który jest przytrzymywany za pomocą ramki zamocowanej do pokrywy odkurzacza za pomocą trzpieni. Każdy z trzpieni mocujących ramkę należy obrócić o ćwierć obrotu, a następnie całkowicie wysunąć z otworu (V). Po zdemontowaniu wszystkich trzpieni można zdemontować ramkę oraz filtr (VI)

Odkurzacz do pracy na sucho można stosować razem z workiem wielokrotnego użytku, który ułatwia zachowanie czystości zbiornika odkurzacza. Zabronione jest stosowanie worka podczas pracy na mokro.

W przypadku pracy na sucho należy zamocować wewnątrz zbiornika worek. Otwór wlotowy worka nasunąć na wewnętrzną część mocowania węża (VII) tak, aby uszczelka wokół otworu worka całkowicie przylegała do mocowania węża. Wewnętrzna część mocowania węża została wyposażona w kryzę, która służy do przytrzymywania zamocowanego worka. Worek ma klips, który ułatwia jego opróżnianie.

Klips należy nasunąć na dolną krawędź worka tak, aby złączyć oba brzegi tkaniny z której worek został wykonany (VIII).

Pokrywę zamocować na górnej krawędzi zbiornika odkurzacza, tak aby przylegała całym obwodem. Za pomocą zatrzasków docisnąć pokrywę do zbiornika. Zwrócić uwagę na to, że na pokrywie znajdują się oznaczone miejsca, umożliwiające uzyskanie poprawnej szczelności połączenia (IX).

Podłączyć do otworu wlotowego wąż elastyczny. Przyłącze węża należy wsunąć w otwór, tak aby nacięcia na niej trafiły w występy otworu wlotowego, a następnie przekręcić w kierunku zgodnym z ruchem wskazówek zegara (X). Upewnić się, że wąż nie wysunie się z otworu podczas pracy.

Rura odkurzacza pozawala na stopniową regulację długości. Należy przesunąć i przytrzymać przycisk blokady, a następnie wyregulować długość rury (XI). Po ustawieniu odpowiedniej długości należy zwolnić przycisk blokady, aby zablokować ustawienie długości. Szerszy koniec rury wsunąć w koniec węża, a węższy koniec wsunąć w przyłącze szczotki (XII).

PL

Należy wybrać odpowiednie akcesorium do wybranego rodzaju pracy. Szczotka jest przeznaczona do oczyszczania dużych i płaskich powierzchni, a wąska ssawka do miejsc nieosiągalnych za pomocą końców szerokiej, a adapter może służyć do przyłączenia węża odkurzacza do otworu odciągu pyłu elektronarzędzia z którym będzie współpracował.

Praca odkurzaczem

UWAGA! Zabroniona jest praca odkurzaczem z gorącym popiołem. Temperatura wciąganych przez odkurzacz odpadków nie może przekraczać 40 st. C.

Odkurzacz może pracować samodzielnie jako zwykły odkurzacz lub jako odciąg pyłu powstającego podczas pracy elektronarzędziem.

W przypadku pracy jako zwykły odkurzacz należy upewnić się, że poprawnie wykonano wszystkie czynności przygotowawcze. Upewnić się, że włącznik odkurzacza znajduje się pozycji wyłączony – „O” (XIV).

Wtyczkę kabla zasilającego włożyć do gniazdka sieciowego, a następnie włącznik przełączyć w pozycję włączony „I” (XIV).

Aby zatrzymać pracę odkurzacza należy włącznik przestawić w pozycję: wyłączony – „O”.

Szczotka została wyposażona w dźwignię wysuwającą włosie. Włosie należy wysunąć podczas sprzątania gładkich, twardych powierzchni. Wykładziny dywanowe oraz dywany zaleca się sprzątać ze schowanym włosiem.

Po skończonej pracy wyłączyć odkurzacz włącznikiem, a następnie odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego. Przystąpić do czynności konserwujących odkurzacz.

Wbudowane gniazdko elektryczne

Odkurzacz posiada wbudowane gniazdko elektryczne, które służy do zasilania elektronarzędzi należących do I i II klasy izolacji elektrycznej. Pozwała to na łatwiejsze wykorzystanie odkurzacza w charakterze instalacji odciągającej pył powstający podczas pracy. Napięcie w gniazdku pojawia się w momencie podłączenia wtyczki kabla zasilającego odkurzacz do gniazdka sieci elektrycznej. W związku z tym przed podłączeniem odkurzacza do sieci zasilającej oraz elektronarzędzia do gniazdka odkurzacza należy się upewnić, że włączniki obu urządzeń znajdują się w pozycji wyłączonej.

Po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia (w tym celu może być potrzebny odpowiedni adapter, który nie znajduje się na wyposażeniu odkurzacza) oraz wtyczki elektronarzędzia do gniazdka odkurzacza (XIII), można odkurzacz uruchomić przełączając włącznik w pozycję „I” (XIV), odkurzacz rozpocznie prace niezależnie od pracy elektronarzędzia i będzie pracował do momentu przełączenia włącznika w pozycję „O” (XIV).

Zalecanym trybem pracy jest tryb automatyczny. W tym celu po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia, a wtyczki elektronarzędzia do gniazdka odkurzacza, należy włącznik przestawić w pozycję „II” (XIV). Odkurzacz włączy się automatycznie po krótkim czasie od uruchomienia elektronarzędzia i wyłączy automatycznie także po krótkim czasie od wyłączenia elektronarzędzia.

Niezależnie od wybranego trybu pracy, po skończonej pracy należy wyłączyć odkurzacz przełączając włącznik w pozycję „O”, następnie odłączyć wtyczkę odkurzacza od gniazdka, wtyczkę elektronarzędzia odłączyć od gniazdka odkurzacza i przystąpić do czynności konserwujących.

Opróżnianie zbiornika odkurzacza

Po skończonej pracy na sucho należy zdemontować pokrywę odkurzacza i skontrolować stan napełnienia zbiornika. Ze względu na pojemność zbiornika, zaleca się go opróżniać po każdym użyciu. Będzie to łatwiejsze niż opróżnienie pełnego zbiornika.

Po skończonej pracy na mokro należy zdemontować pokrywę odkurzacza. Nieczystości pozostałe w zbiorniku można usunąć przechylając zbiornik. Po opróżnieniu zbiornik wyczyścić za pomocą strumienia wody, a następnie dokładnie osuszyć.

Konserwacja odkurzacza

Uwaga! Przed rozpoczęciem jakichkolwiek czynności konserwujących, należy się upewnić, że wtyczka przewodu zasilającego została odłączona od gniazdka sieciowego.

Po każdorazowym użyciu odkurzacza należy sprawdzić zbiornik, uszczelkę pokrywy oraz filtry powietrza w sposób opisany w punkcie: "Przygotowanie do pracy".

Odkurzacz z zewnątrz oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Szczególną uwagę zwrócić na drożność otworów wentylacyjnych, zarówno wlotowych jak i wylotowych. W razie potrzeby oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować ostrych, metalowych przedmiotów do czyszczenia otworów wentylacyjnych. Nie zanurzać odkurzacza w wodzie aby go wyczyścić. Wąż odkurzacza należy sprawdzać po i przed każdym użyciem pod kątem uszkodzeń. Zabronione jest używanie uszkodzonego węża. W przypadku zasysania wody lub mokrych nieczystości, należy oczyścić wnętrze odkurzacza, wąż giętki, rury przedłużające oraz końców natychmiast po zakończeniu pracy. Zaschnięte nieczystości mogą doprowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów.

Wnętrze węża oraz rur przedłużających należy oczyścić za pomocą strumienia wody, po uprzednim odłączeniu od odkurzacza, a następnie pozostawić do całkowitego wyschnięcia. Większe zabrudzenia z obudowy usunąć za pomocą miękkiej szmatki.
