INSTRUKCJA OBSŁUGI WBS-009 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
SYSTEM USTAWIANIA GEOMETRII KÓŁ MODEL:WBS-009
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
USTAWIANIE GEOMETRII KÓŁ SYSTEM
MODEL:WBS-09
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
WAŻNE ZABEZPIECZENIA
OSTRZEŻENIE: Przed przystąpieniem do użytkowania należy przeczytać i zrozumieć całą instrukcję.
obsługi lub serwisowania tego produktu. Nieprzestrzeganie tych
ostrzeżenia i instrukcje mogą spowodować obrażenia ciała lub
uszkodzenia cennego mienia. Unikaj
korzystania z systemu ustawiania zbieżności kół przez dzieci. Ten produkt jest
nie jest zabawką. Nie pozwalaj dzieciom się bawić.
Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów. Środki
ostrożności podczas montażu
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
- Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. montaż.
- Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
- Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
- Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
- Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko.
- Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej,
strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i
oddzielić wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z dala niedostępny dla dzieci.
ZAPISZ TE INSTRUKCJE

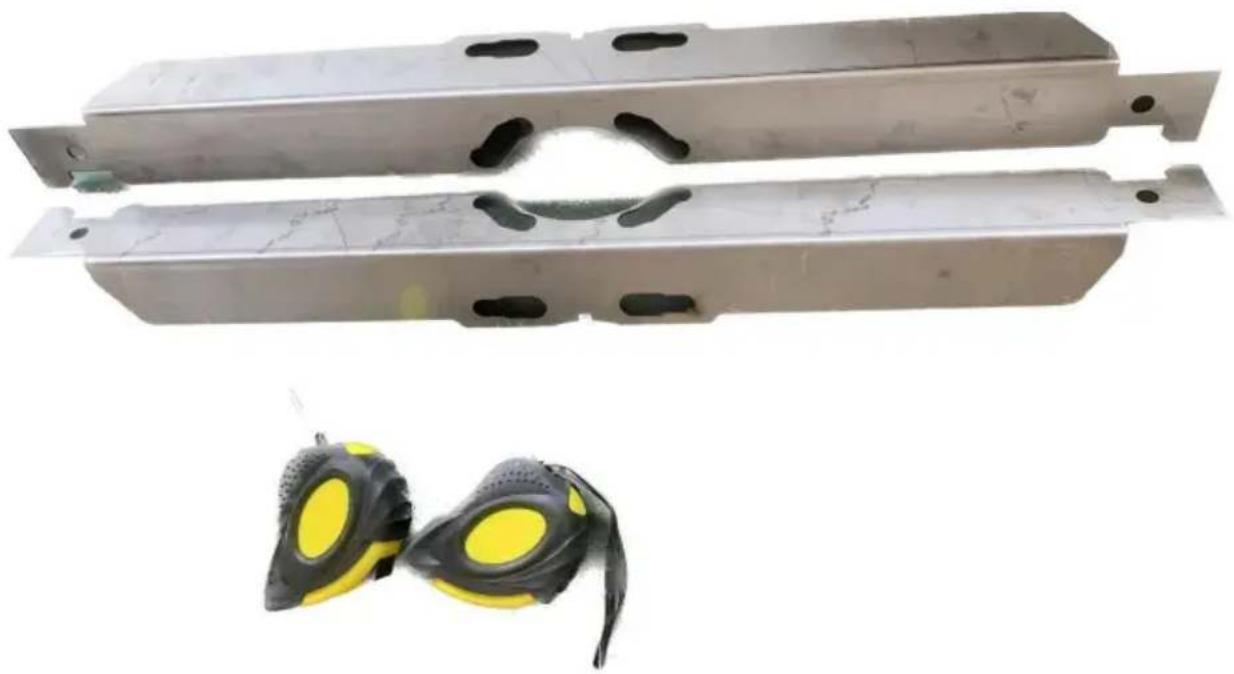

| NIE | Komponenty | Zdjęcie | Ilość |
| 1 | Taśma miernicza |  | 2 szt. |
PŁYTKI DO PALCÓW INSTRUKCJA POMIARU PALCÓW

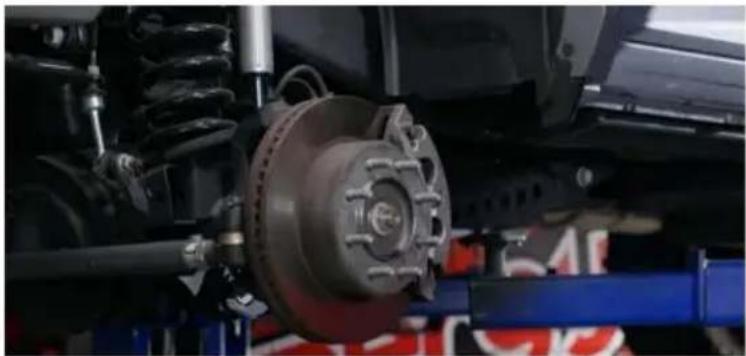

Zanim zaczniesz mierzyć czubek samochodu ciężarowego, musisz go podnieść. podwozie ciężarówki, zdejmij 4 koła i wyczyść tarczę hamulcową samochodu, a następnie możesz rozpocząć pomiar zbieżności kół samochodu.
Uwaga: To narzędzie jest dostępne tylko dla ciężarówek z zawieszeniem i SUV-ów JEEP.

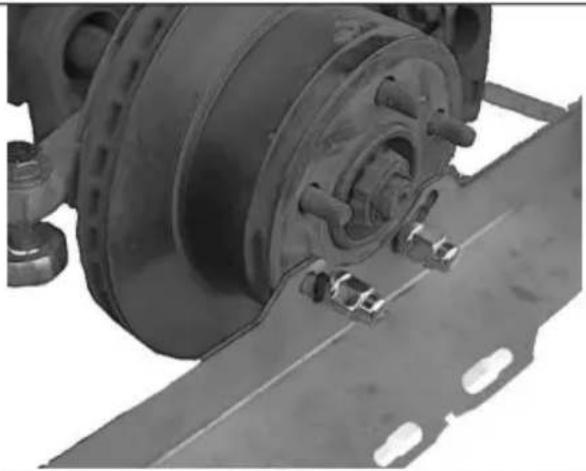

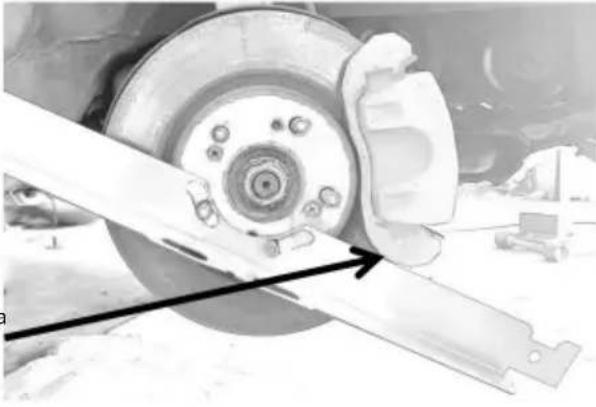

| Krok 1: Montaż osłony przedniejWłóż osłonę przednią do śruby mocującej piastę tarczy hamulcowej i dokręć ją nakrętką dostarczoną wraz z samochodem.Zaleca się montaż płaskipodkładka przed nakrętką inarzędzie pomiarowe, tak aby było bardziej równoległe do tarczy hamulcowej.UWAGA: W niektórych samochodach wspornik hamulca może kolidować z narzędziem pomiarowym, w takim przypadku można umieścić podkładkę płaską pomiędzy narzędzie i tarczę hamulcową aż do momentu zadziałania hamulca dysk może się swobodnie poruszać.Uwaga: Produkt nie jest wyposażony w podkładkę płaską, w razie potrzeby należy dokupić ją samodzielnie. |   |

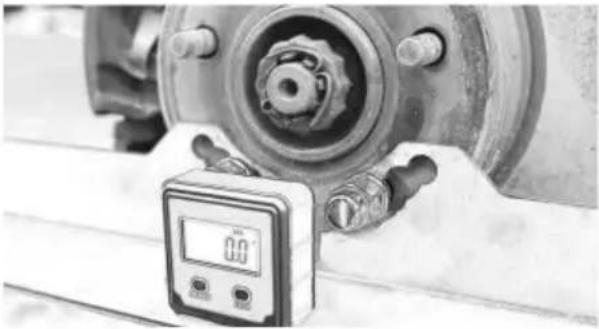

| Krok 2: Wyreguluj poziom Obrócenienarzędzia pomiarowego do pozycji poziomej umożliwia regulację za pomocą poziomicy, dzięki czemu narzędzie będzie jak najbardziej wypoziomowane, a wartość pomiaru będzie dokładniejsza.Zainstaluj narzędzie pomiarowe po drugiej stronie w ten sam sposób.Uwaga: Produkt nie jest wyposażony w kątomierz cyfrowy. W razie potrzeby należy nabyć własny. |  |
| Krok 3: Rozciągnij miary taśmowePrzeciągnij taśmę mierniczą pod spodem samochód jak na zdjęciu, 80 cali powinno być wystarczająco.Odblokuj miarki i przesuńje do gniazd. NIE blokuj ponowniemiary krawieckie.Pozostawienie ich odblokowanych spowoduje zastosowanie odpowiednia ilość napięcia. Pociągnij za nie lekko i zanotuj pomiary. |  |
| Pomiar taśmy tylnej (bocznej)(w kierunku tyłu pojazdu) minuspomiar taśmy przedniej (strona najbliższa)do przodu pojazdu) to całkowita odległość między kołamiosi. Większy pomiar nastrona przednia wskazuje na palec u nogi na zewnątrz i więksypomiar na tylnej stronie wskazujejałoł wskazuje na zada.Na przykład, jeżeli pomiar przedniD1 wynosi 66", a tylny pomiar D266 3/32 oś ma całkowity zbieżność3/32" |  TOE IN = D1:D2 |
| TABELA KONWERSJI STOPNI PŁYTY TOE NA CALEPrzykład: Jeżeli specyfikacja pojazdu określa 0,4 stopnia, zbieżność powinna wynosić w połowie odległości między 1/8" a 3/16" mierzonej przy płytkach noskowych. | |||||||
| StopnieSpecyfikacja | 0 | 0,16 | 0,32 | 0,48 | 0,64 | 0,8 | 0,96 |
| Równowartość | 0 | 1/16" | 1/8" | 3/16" | 1/4" | 5/16" | 3/8" |
Uwaga: Podczas korzystania ze specyfikacji ustawień należy pamiętać, że płytki palców mierzą CAŁKOWITY palec u nogi, nie palec u nogi każdego koła. Tak więc, jeśli Twoje specyfikacje są podane dla każdego koła, należy dodać te wartości do siebie.
Na przykład, jeżeli zbieżność każdego koła ma wynosić 0,15 stopnia, to
całkowity kąt nachylenia palca powinien wynosić 0,15+0,15= 0,3 stopnia.
Opcjonalne specyfikacje ustawienia dają całkowity palec u nogi, więc te specyfikacje nie są potrzebne modyfikacja; należy jednak używać specyfikacji stopni, NIE cali specyfikacje.
Wskazówka: Jeśli zbieżność jest prawidłowa, ale kierownica jest krzywa, obróć drążek kierownicy po jednej stronie do środka, a po drugiej stronie na zewnątrz, wykonując taką samą liczbę obrotów. Dzięki temu zachowany zostanie pomiar palców, ale zostanie dostosowana pozycja kierownicy. koło. Upewnij się, że ustawisz je we właściwym kierunku!

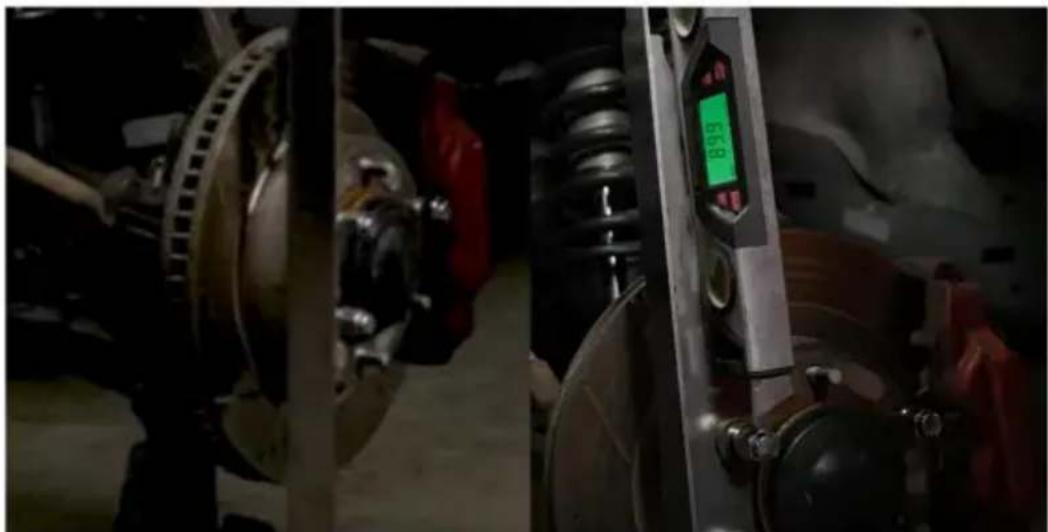

Obróć płytę podnóżka o 90 stopni, używając poziomicy, której możesz użyć również do pomiaru pochylenie samochodu.
