BEDIENUNGSANLEITUNG WBS-009 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
ACHSENVERMESSUNGSSYSTEM
MODELL:WBS-009
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
ACHSENVERMESSUNG SYSTEM
MODELL:WBS-09
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
WICHTIGE SICHERHEITSHINWEISE
WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie
Betrieb oder Wartung dieses Produkts. Die Nichtbeachtung dieser
Warnungen und Anweisungen können zu Verletzungen oder
Schäden an wertvollem Eigentum.
Vermeiden Sie die Verwendung des Achsmesssystems durch Kinder. Und dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu
spielen. ä Halten Sie das Gerät von scharfen Spitzen, Klingen und anderen Gegenständen fern. ä Vorsichtsmaßnahmen bei der Montage
- Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann Gefahren schaffen.
- Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
- Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
- Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
- Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte Produkte nur.
- Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern.
BEWAHREN SIE DIESE ANWEISUNGEN AUF

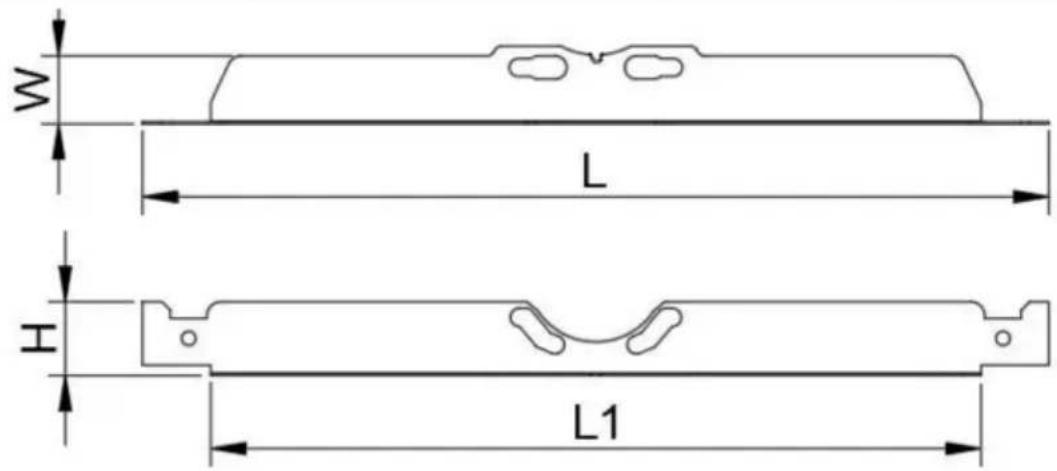

PRODUKTSPEZIFIKATIONEN:
| Modell | M IN(mm) (mm) | L1(mm) | H(mm) | |
| WBS-009 | 550 | 56,8 54647 |


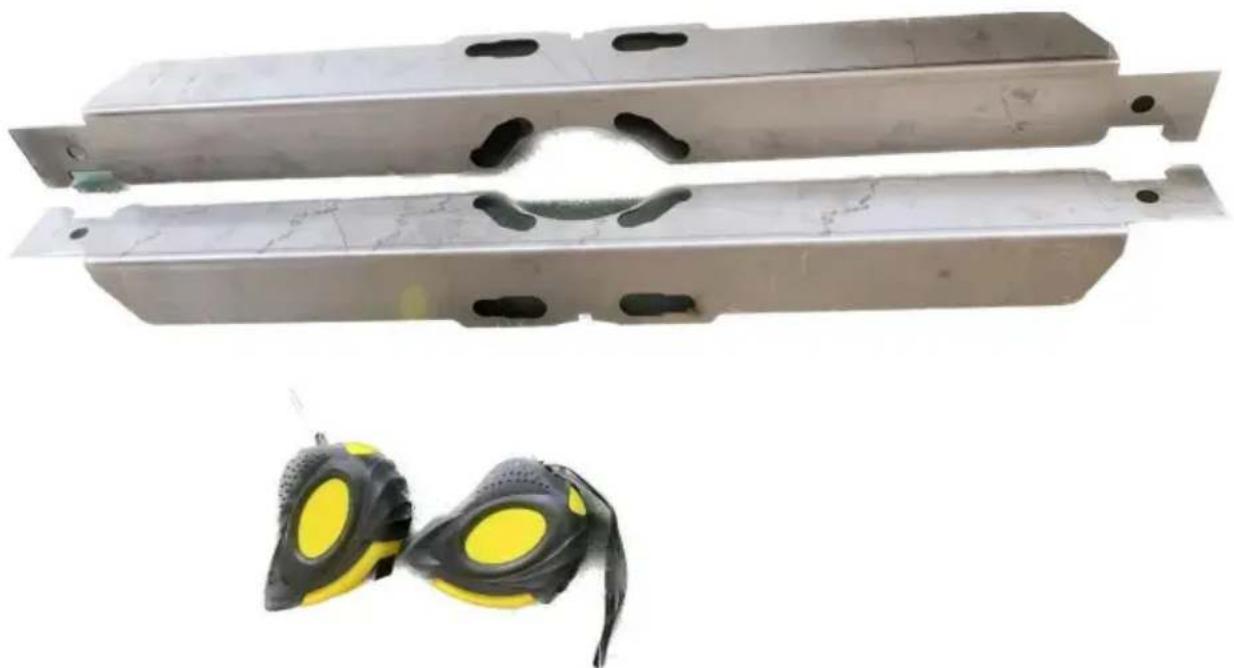

W L H L1PAKET BEINHALTET
| NEIN | Komponenten | Bild | Menge |
| 1 | Bandmaß |  | 2 Stück |

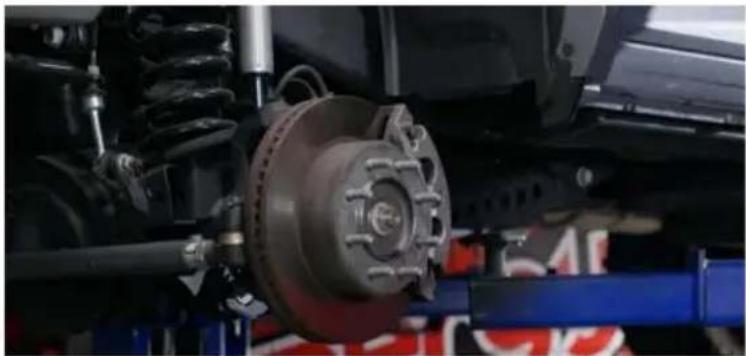

ZEHENPLATTEN ANLEITUNG ZUR ZEHENMESSUNG
Bevor Sie mit der Messung der Spur Ihres LKWs beginnen können, müssen Sie Ihren LKW-Chassis, entfernen Sie die vier Räder und reinigen Sie die Bremsscheiben des Autos. Dann können Sie mit der Spurmessung des Autos beginnen.
Hinweis: Dieses Werkzeug ist nur für Lastwagen mit Federung und JEEP-SUVs verfügbar.

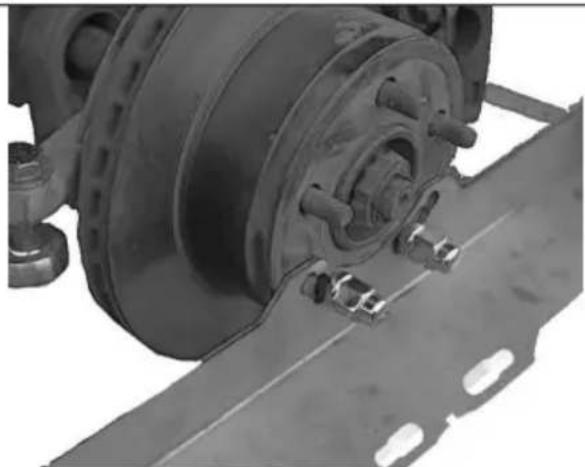

Schritt 1: Trittblech montieren
Das Trittblech in die Nabenbefestigungsschraube der Bremsscheibe einführen und mit der mitgelieferten Mutter festziehen.
Es wird empfohlen, eine flache
Unterlegscheibe vor der Mutter und der
Messwerkzeug, sodass das Werkzeug paralleler zur Bremsscheibe steht.
ACHTUNG: Bei manchen Fahrzeugen kann die Bremshalterung mit dem
Messwerkzeug in Konflikt geraten. In diesem Fall kann eine Unterlegscheibe zwischen die und Bremsscheibe bis zum Anschlag
die Scheibe kann sich ungehindert bewegen.
Hinweis: Das Produkt ist nicht mit einer
Unterlegscheibe ausgestattet. Falls Sie eine
benötigen, müssen Sie sich selbst eine besorgen.

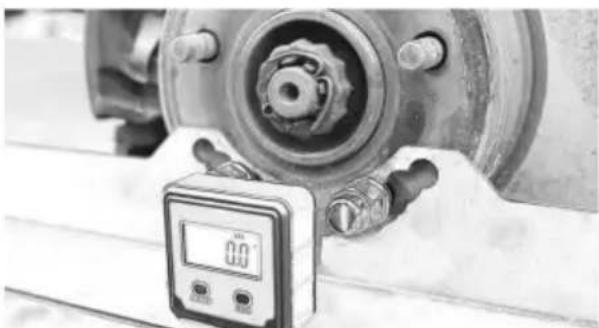

Schritt 2: Wasserwaage einstellen
Indem Sie das Messwerkzeug in die horizontale Position drehen, können Sie zur Einstellung eine Wasserwaage verwenden, die das Werkzeug möglichst waagerecht ausrichtet, sodass der Messwert genauer ist.
Montieren Sie das Messwerkzeug auf der anderen Seite in gleicher Weise.
Hinweis: Das Produkt ist nicht mit einem digitalen Winkelmesser ausgestattet. Falls Sie
ihn benötigen, müssen Sie sich selbst einen besorgen.

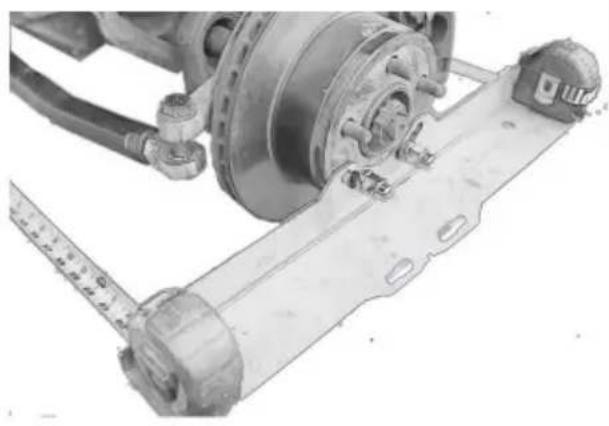

Schritt 3: Maßbänder verlängern
Führen Sie das Maßband unter dem
Auto wie gezeigt, 80 Zoll sollten
genug.
Entriegeln Sie das Maßband und schieben Sie es
sie in die Schlitze. Verriegeln Sie die
Maßbänder.
Wenn Sie sie entsperrt lassen, wird die
richtige Spannung. Ziehen Sie an ihnen
leicht und notieren Sie die Maße.
Das hintere Maßband (seitlich
zum Fahrzeugheck hin) minus
das vordere Maßband (Seite, die am nächsten liegt
zur Fahrzeugfront) ist die Gesamtspur
der Achse. Ein größeres Maß an der
Vorderseite zeigt die Spur an, und eine größere
Die Messung auf der Rückseite zeigt
Vorepur nach innen.
Wenn beispielsweise die Frontmessung
D1 ist 66" und das hintere Maß D2
beträgt 66 3/32 die Achse hat eine Gesamtvorspur von
3/32 Zoll
UMRECHNUNGSTABELLE „GRAD IN ZOLL“
Beispiel: Wenn die Fahrzeugspezifikationen 0,4 Grad vorschreiben, sollte die Vorspur auf halbem Weg zwischen 1/8 Zoll und 3/16 Zoll, gemessen an den Zehenplatten.
| AbschlüsseSpezifikation | 0 | 0,16 | 0,32 | 0,48 | 0,64 | 0,8 | 0,96 |
| Äquivalent | 0 | 1/16 Zoll | 1/8 Zoll | 3/16 Zoll | 1/4 Zoll | 5/16” | 3/8” |
Hinweis: Beachten Sie bei der Verwendung von Ausrichtungsspezifikationen, dass die Zehenplatten die TOTALE Spur, nicht die Spur jedes Rades. Wenn Ihre Angaben also für jedes Rad angegeben sind, Rad, müssen Sie diese Werte addieren.
Wenn beispielsweise die Vorspur jedes Rades 0,15 Grad betragen soll, dann Die Gesamtspur sollte 0,15 + 0,15 = 0,3 Grad betragen.
Die optionalen Achsmesswerte geben die Gesamtspur an, daher müssen diese Werte nicht Modifikation; Sie sollten jedoch die Gradangaben verwenden, NICHT die Zollangaben Spezifikationen.
Tipp: Wenn die Spur richtig ist, aber das Lenkrad schief ist, drehen Sie die Reifenstange auf der einen Seite hinein und die Spurstange auf der anderen Seite um die gleiche Anzahl Umdrehungen heraus. Dadurch bleibt die Spurweite erhalten, aber die Position des Lenkgelenks wird angepasst. Rad. Achten Sie auf die richtige Einstellung!

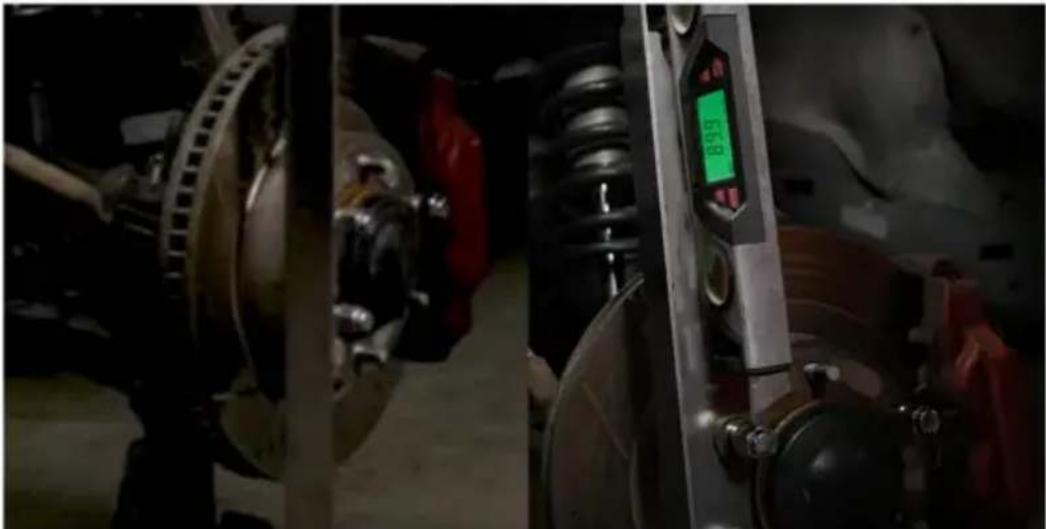

Drehen Sie die Zehenplatte um 90 Grad, mit einer Wasserwaage, mit der Sie auch die Sturz des Autos.
