WIELUITLIJNING

SYSTEEM

MODEL:WBS-09

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet naleven van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen.

ÿ Vermijd dat kinderen het wieluitlijnsysteem gebruiken. En dit product is

geen speelgoed. Laat kinderen niet spelen. ÿ Houd

uit de buurt van scherpe punten, messen en andere voorwerpen. ÿ

Montagevoorzorgsmaatregelen

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.

5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Producteigenschappen zijn van toepassing op een correct en volledig gemonteerd product alleen.

7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, pagina's, raadpleeg dan het montageschema van deze handleiding. Uitpakken en scheid alle onderdelen in een schone werkruimte. Houd kleine reserveonderdelen buiten van het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

Nee	Componenten	Afbeelding	Aantal

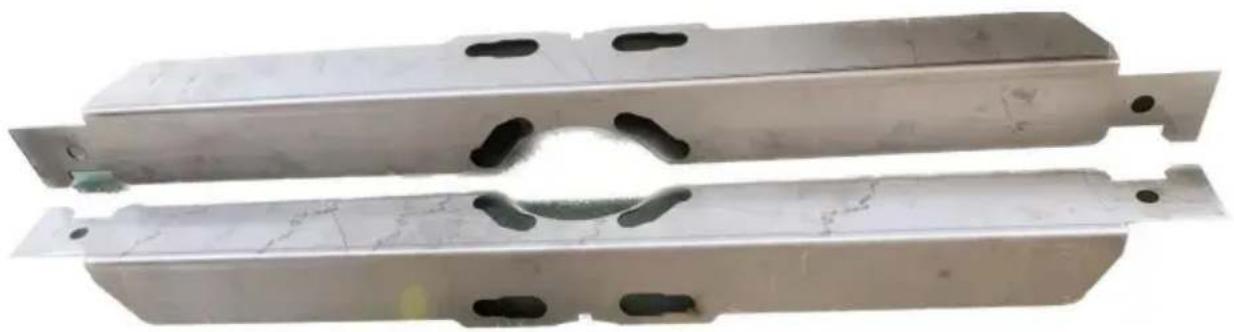

1	Meetlint 2 stuks

TEENPLATEN TEENMEETINSTRUCTIES

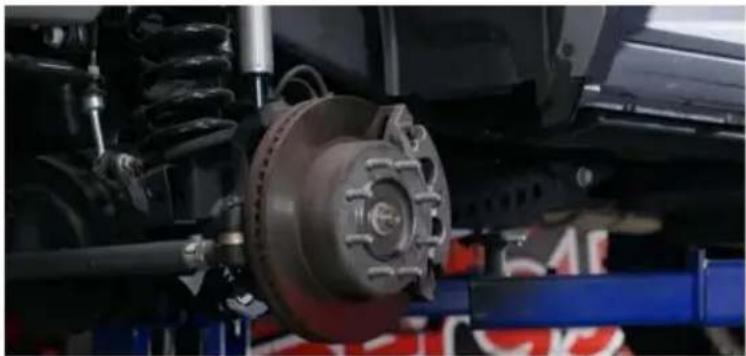

Voordat u de teen van uw vrachtwagen kunt meten, moet u uw vrachtwagenchassis, verwijder de 4 wielen en maak de remschijf van de auto schoon. Vervolgens kunt u beginnen met het meten van de teenbreedte van de auto. Let op: Deze tool is alleen beschikbaar voor verende vrachtwagens en JEEP SUV's.

Stap 1: Monteer de teenplaat

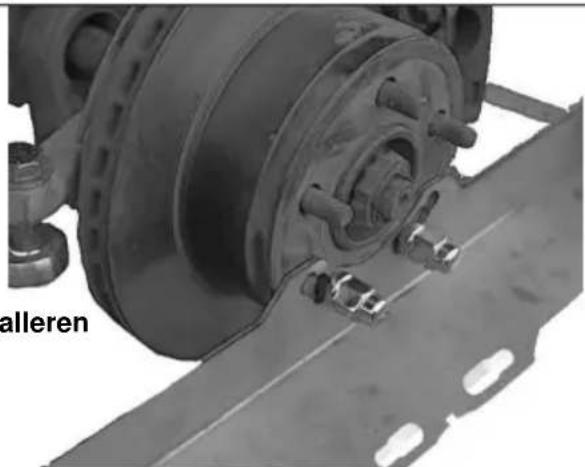

Plaats de teenplaat in de

naafbevestigingsschroef van de remschijf en draai deze vast met de moer die bij de auto is geleverd.

Het is aan te raden om een vlakke vloer te installeren ring voor de moer en de

Meetgereedschap zodat het gereedschap meer parallel aan de remschijf staat.

LET OP: Bij sommige auto's kan de rembeugel de meettool hinderen. In dat geval kan er een platte ring tussen de rembeugel worden geplaatst.

gereedschap en de remschijf totdat de rem schijf vrij kan passeren.

Let op: Het product is niet voorzien van een platte ring. Indien nodig dient u deze zelf aan te schaffen.

Stap 2: Pas de waterpas aan Door

het meetgereedschap in de horizontale positie te draaien, kunt u een waterpas gebruiken om het gereedschap zo waterpas mogelijk te maken, zodat de waarde van de meting nauwkeuriger is.

Monteer het meetgereedschap op dezelfde manier aan de andere kant.

Let op: Het product is niet uitgerust met een digitale gradenboog. Indien nodig dient u deze zelf aan te schaffen.

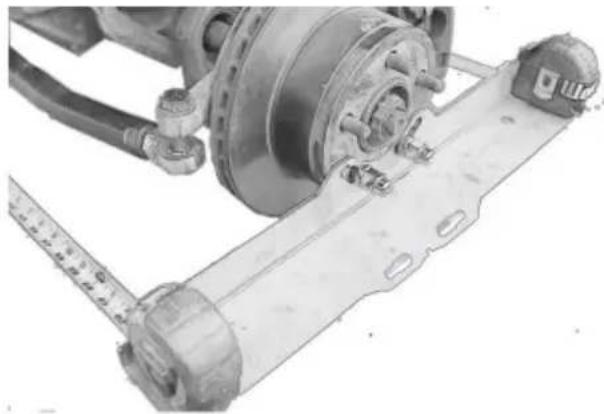

Stap 3: Verleng de meetlintenLaat de meetlinten onder deauto zoals afgebeeld, 80 inch zou moeten zijn genoeg.Ontgrendel de meetlinten en schuifze in de sleuven. Vergrendel de meetlinten.Als u ze ontgrendeld laat, wordt de juiste hoeveelheid spanning. Trek eraan lichtjes en noteer de afmetingen.

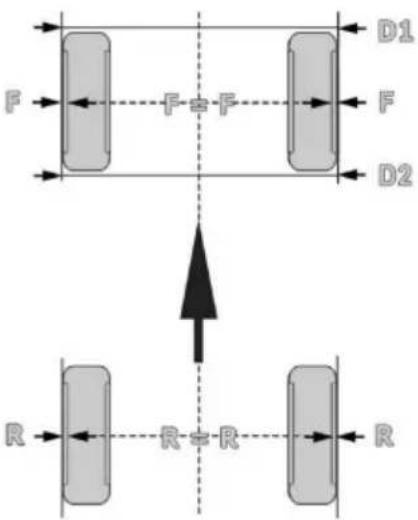

De achterste meetlintmaat (zijkant)(naar de achterkant van het voertuig) minde voorste meetlint (zijde het dichtst bij)aan de voorkant van het voertuig) is de totale teenvan de as. Een grotere meting op devoorkant geeft teen naar buiten aan, en een groteremeting aan de achterzijde geeft aanteen naar binnen.Als de voorste meting bijvoorbeeldD1 is 66” en de achterste maat D2is 66 3/32 de as heeft een totale toespoor van 3/32”

TOE IN = D1D2

CONVERSIETABEL VAN GRADEN NAAR INCH VAN TEENSPLAAT
Voorbeeld: Als de specificaties van het voertuig 0,4 graden voorschrijven, moet de toch halverwege tussen 1/8” en 3/16” gemeten door de teenplaten.
GradenSpecificatie	0	0,16	0,32	0,48	0,64	0,8	0,96
Equivalent	0	1/16”	1/8”	3/16”	1/4”	5/16”	3/8”

Let op: Houd er bij het gebruik van uitlijningsspecificaties rekening mee dat de teenplaten de volgende afmetingen hebben: TOTALE teen, niet de teen van elk wiel. Dus als uw specificaties voor elk wiel zijn gegeven wiel, dan moet u deze waarden bij elkaar optellen.

Als de toespoor van elk wiel bijvoorbeeld 0,15 graden moet zijn, dan

De totale teenhoek moet 0,15 + 0,15 = 0,3 graden zijn.

De optionele uitlijningsspecificaties geven een totale teen, dus deze specificaties hoeven niet wijziging; u dient echter de gradenspecificaties te gebruiken, NIET de inch specificaties.

Tip: Als de teenpositie correct is, maar het stuurwiel scheef staat, draai dan de bandenstang aan de ene kant in en de spoorstang aan de andere kant uit een gelijk aantal slagen.

Hierdoor blijft de teenmaat behouden, maar wordt de positie van de besturing aangepast wiel. Zorg ervoor dat je het in de juiste richting afstelt!

Draai de teenplaat 90 graden, met een waterpas die u ook kunt gebruiken om de camber van de auto.
