Rodzaj produktu	Piłkarzyki (Piłka stołowa)
Marka	Vevor
Model	SUO-4824F7
Liczba graczy	2 do 4 graczy
Liczba drążków	8 drążków (2 drążki 2 graczy, 2 drążki 3 graczy, 2 drążki 5 graczy, 2 drążki bramkarzy)
Dołączeni gracze	22 elementy (11 niebieskich, 11 czarnych)
Dołączone piłki	2 piłki
Dołączone bramki	2 bramki
Dołączone uchwyty	8 uchwytów z końcówkami
Materiał stołu	Drewno kompozytowe
Materiał drążków	Stal
Wymagany montaż	Tak, zalecane dwie osoby dorosłe
Zalecany wiek	3 lata i więcej (nie nadaje się dla dzieci poniżej 3 lat ze względu na małe części)
Bezpieczeństwo	Ryzyko zadławienia, małe części. Nie używać na zewnątrz podczas deszczu.
Konserwacja i czyszczenie	Czyścić miękką, nieścierną szmatką. Unikać nadmiernej wilgoci.
Wsparcie	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancji dostępny na stronie Vevor
Kraj produkcji	Chiny (Szanghaj)

Często zadawane pytania - SUO-4824F7 Vevor

Jak złożyć piłkarzyki SUO-4824F7 Vevor?

Montaż wymaga dwóch dorosłych. Postępuj zgodnie z instrukcjami w podręczniku: przymocuj fartuchy, włóż boisko, zamontuj nogi i wsporniki, a następnie zainstaluj drążki i graczy. Użyj dostarczonych narzędzi (klucz, klucz imbusowy). Nie dokręcaj śrub zbyt mocno na początku.

Jakie środki ostrożności należy zachować?

Nie nadaje się dla dzieci poniżej 3 lat (ryzyko zadławienia). Nadzoruj małe dzieci. Nie używaj na zewnątrz podczas deszczu. Nie siadaj na stole. Przed każdym użyciem sprawdź, czy wszystkie elementy są dobrze przymocowane.

Jak czyścić piłkarzyki?

Użyj miękkiej szmatki i nieściernego środka czyszczącego. Unikaj nadmiaru wody. Nie używaj agresywnych chemikaliów. Natychmiast osusz.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się z działem obsługi klienta przez www.vevor.com/support. Sprawdź listę części w podręczniku, aby zidentyfikować numer referencyjny.

Ile osób może grać jednocześnie?

Piłkarzyki umożliwiają grę 2 lub 4 graczy (dwie drużyny po 1 lub 2 graczy). Każda drużyna kontroluje drążki z jednej strony.

Czy drążki są regulowane wysokościowo?

Nie, drążki są stałe. Piłkarzyki są przeznaczone do gry na stojąco. Standardowa wysokość wynosi około 80 cm (szacunkowo).

Czy mogę używać piłkarzyków na zewnątrz?

Nie zaleca się używania na zewnątrz, szczególnie podczas deszczu lub wilgoci, ponieważ może to uszkodzić blat i metalowe części.

Jak przymocować uchwyty do drążków?

Umieść uchwyty (#25) i końcówki (#26) na drążkach. Aby ułatwić montaż, spryskaj odrobiną środka do czyszczenia szyb końce drążków przed wciśnięciem uchwytów.

Czy piłkarzyki są dostarczane z gwarancją?

Tak, dostępny jest elektroniczny certyfikat gwarancji. Możesz go uzyskać i śledzić pomoc techniczną na www.vevor.com/support.

Jakie narzędzia są dostarczone do montażu?

Zestaw zawiera klucz (nr 14) i klucz imbusowy (nr 28). Śruby i wkręty są dołączone.

INSTRUKCJA OBSŁUGI SUO-4824F7 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

PIŁKA NOŻNA

MODEL : SUO-4824F7

Dziękujemy za korzystanie z tego produktu . Aby mieć pewność, że będziesz mógł prawidłowo obsługiwać maszynę, przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem użytkowania i zachowaj ją odpowiednio do wykorzystania w przyszłości . Aby zapewnić bezpieczne użytkowanie, pamiętaj o zapoznaniu się ze środkami ostrożności i zasadami bezpieczeństwa zawartymi na tej stronie . Niniejsza instrukcja zawiera ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, obsługi i konserwacji . Ostrzeżenia i instrukcje omówione w tej instruk nie obejmują wszystkich możliwych warunków i sytuacji, które mogą wystąpić . Ostrożność i zdrowy rozsądek nie są podstawą tego produł ponieważ wierzymy, że jego zastosowanie będzie zgodne z tymi kodar Przed użyciem urządzenia przeczytaj WSZYSTKIE instrukcje .

1. Montaż musi przebiegać zgodnie z poniższymi instrukcjami. Nieprawidłowy montaż może stanowić zagrożenie.
2. Nie montuj się będąc zmęczonym, pod wpływem alkoholu, narkotyk lub leków.
3. Waga, elastyczność i inne właściwości produktu mają zastosowanie wyłącznie do produktów prawidłowo i całkowicie zmontowanych.
4. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
5. Podczas montażu trzymaj osoby postronne z dala od obszaru.
6. To jest sprzęt, a nie zabawka, należy go używać pod okiem profesjonalisty. Nie pozwalaj dzieciom i zwierzętom bawić się samotnie nie zbliżaj się do tego przedmiotu.
7. Używaj wyłącznie zgodnie z przeznaczeniem. Nie siadaj ani nie sta na produkcie.
8. Sprawdź przed każdym użyciem. Nie używaj go, jeśli części są luź uszkodzone.
9. Nie używaj tego urządzenia do celów innych niż wskazane.

1 0 . Nie używaj go do celów komercyjnych .
1 1 . Nie czyść go żadnymi materiałami ściernymi .
1 2 . Nigdy nie pozostawiaj go bez nadzoru podczas użytkowania .
1 3 . Mocz i odchody zwierząt domowych mogą uszkodzić produkt, n je trzymać z daleka .
1 4 . Nie umieszczaj produktu na lub w pobliżu gorącego powietrza, palników elektrycznych lub grzejników .
15. Małe dzieci należy nadzorować, aby mieć pewność, że nie bawią produktem. Zwierzęta powinny trzymać się z daleka od produktu.
Nie używać na zewnątrz w deszczowe i pochmurne dni, unikać uderzę pioruna i upadków. Osoby lub zwierzęta wiszące na produkcie mogą spowodować obrażenia lub śmierć.

OSTRZEŻENIE: Ryzyko zadławienia — zabawka

zawiera małe kulki i/lub małe części. Nie przeznaczona dla dzieci poniżej 3 lat.

WAŻNY! Proszę zachować instrukcje. Przed przystąpieniem do montażu prosimy o zapoznanie się z niniejszą instrukcją w celu zapoznania się wszystkimi częściami i etapami montażu. Zalecamy montaż stołu do gr piłkarzyki w dwie osoby dorosłe. Zapoznaj się z poniższą listą części upewnij się, że wszystkie części zostały dołączone.

PARTS LIST

PARTS LIST
	2END APRON2EA	3SOCCERPLAYFIELD1EA	4[ALEG2EA	5LEG2EA	6END LEG BRACE3EA
7UPPORT BRACE2EA	86X35MM BOLT4EA	918X6.5MMWASHER8EA	10[DS28]3.5 X 35MMWASHER HEADSCREW24 EA	11Goal box2EA	12[2056]3.5 X 12MMWASHER HEADSCREW8EA
13(DRTY)M6 NUT4EA	14WRENCH1EA	156X30MM WINGBOLT4EA	16[D7ZK]3.5x18MM ROUNDHEAD SCREW26EA	172 PLAYER ROD2EA	182 PLAYER ROD2EA
193 PLAYER ROD2EA	205 PLAYER ROD2EA	21PLAYER(BLUE)11EA	22PLAYER(BLACK)11EA	23STOP RLNG4EA	24RUBBERBUMPER16EA
25HAND GRIP8EA	26END CAP8EA	27[ZKT]SOCCER BALL2EA	28[XSWV]ALLEN WRENCH1EA

Zalecamy, aby nad złożeniem tej gry pracowały dwie osoby doros

1) Otwórz karton swojego nowego stołu do gry w piłkarzyki blisko mie do którego faktycznie się wybierasz skorzystaj ze stołu.
2) Wyjmij całą zawartość kartonów i sprawdź, czy masz wszystkie wymienione części jak pokazano na liście części. Sugerujemy użycie dolnego kartonu jako płaskiej obróbki obszar chroniący stół. Ostrożnie odetnij lub oderwij cztery rogi największego kartonu tak aby dolny karł stał się teraz Twoim obszarem pracy.

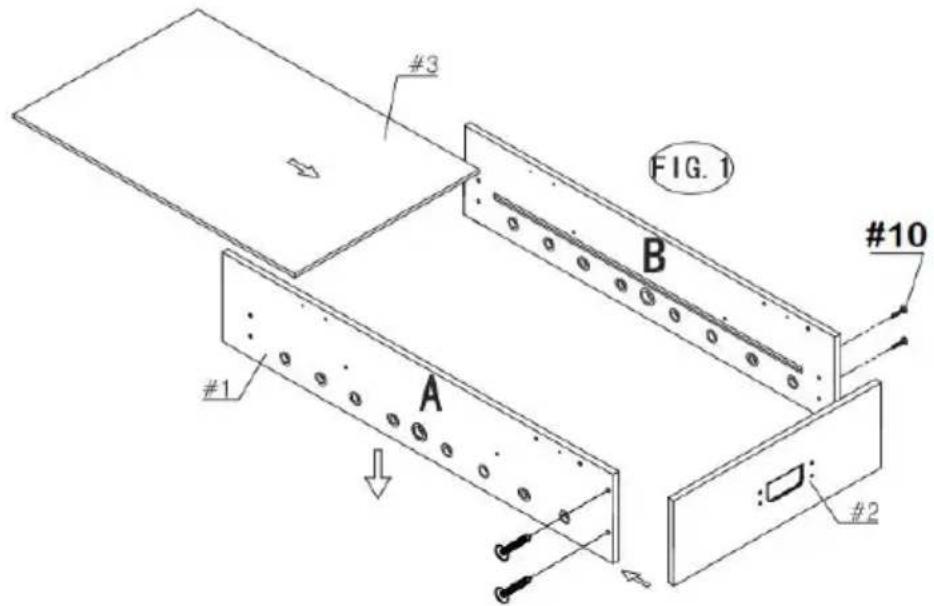

FIGA. 1 .

3) Przymocuj jeden fartuch końcowy (#2) pomiędzy fartuchami bocznym (#1) za pomocą czterech śrub z łbem podkładkowym (#10) na stronę. Patrz FIG.1.

UWAGA: Pozostaw połączenia luźne. Nie dokręcaj w tym miejscu modo śrub czas.

4) Znajdź pole gry (#3) i przesuń plik Playfile z grafiką skierowaną w jak pokazano na FIG.1.If pole nie przesuwa się płynnie, sprawdź, czy dokręciłeś zbyt mocno żadnej śruby lub plik playfiled nie jest przechwytywany przez automat.

5) Powtórz krok, aby przymocować drugi fartuch końcowy (#2) do fartuchów bocznych (#1). Wyśrodkuj pole gry pomiędzy dwoma końcowymi fartuchami i upewnij się, że pole gry znajduje się w rowka osłony fartuchy boczne i fartuchy końcowe. UWAGA:Upewnij się, że dwartuchy boczne i fartuchy końcowe są kwadrat. Teraz wróć i dokręć wszystkie połączenia.

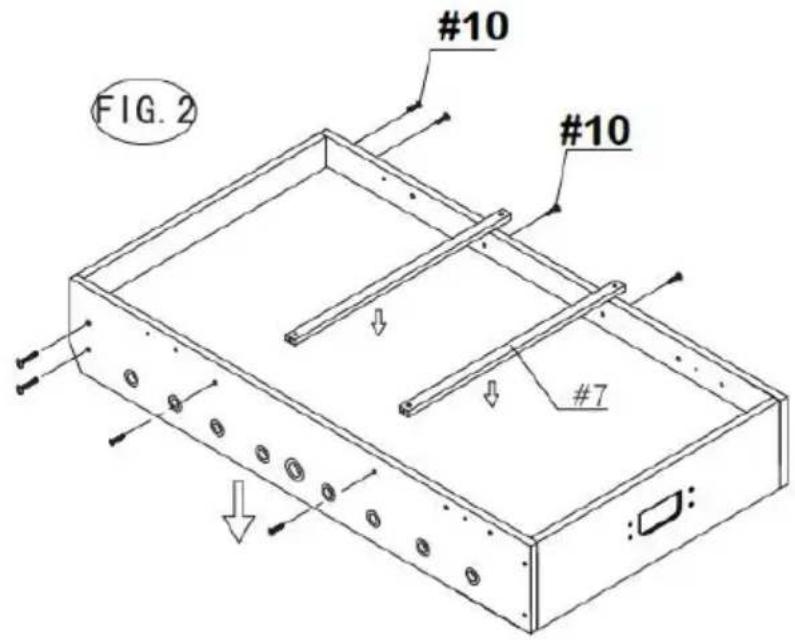

6) Umieść wspornik (#7) na polu gry (#3), jak pokazano na RYS.2. Przymocuj go za pomocą czterech Śruby z łbem podkładkowym (nr 1

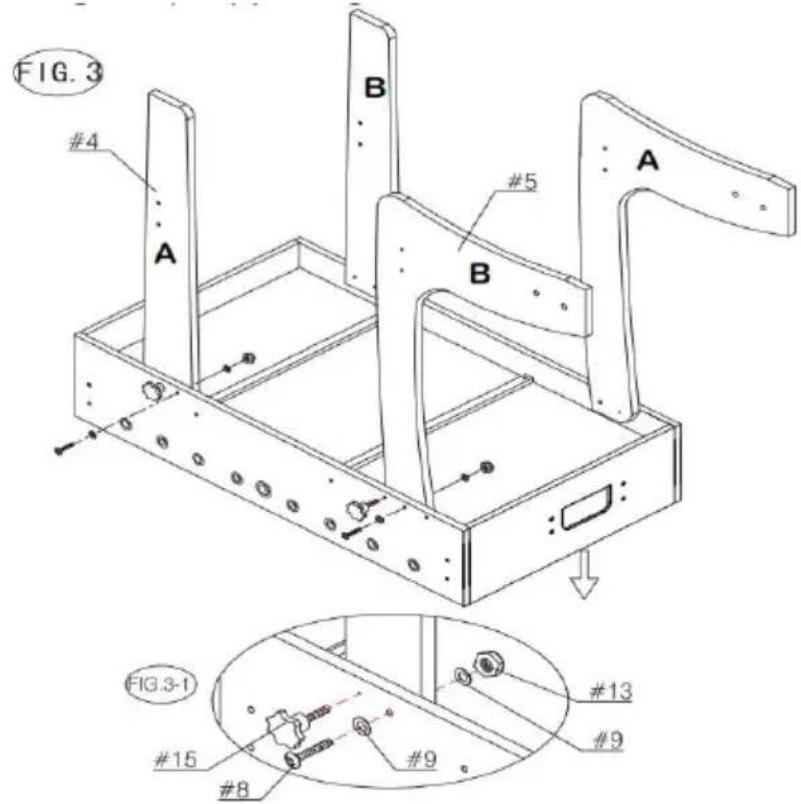

7) Przymocuj nogi (#4) i (#5) do szafki za pomocą jednej ze śrub (# dwóch podkładek (#9) i jednej nakrętki (#13), jednej śruby motylkowej na każdą nogę, jak pokazano na FIG. 3 i 3-1.

FIG. 3 #4 A B #5 A B : : FIG.3-1 #15 #8 #9 #13 #9

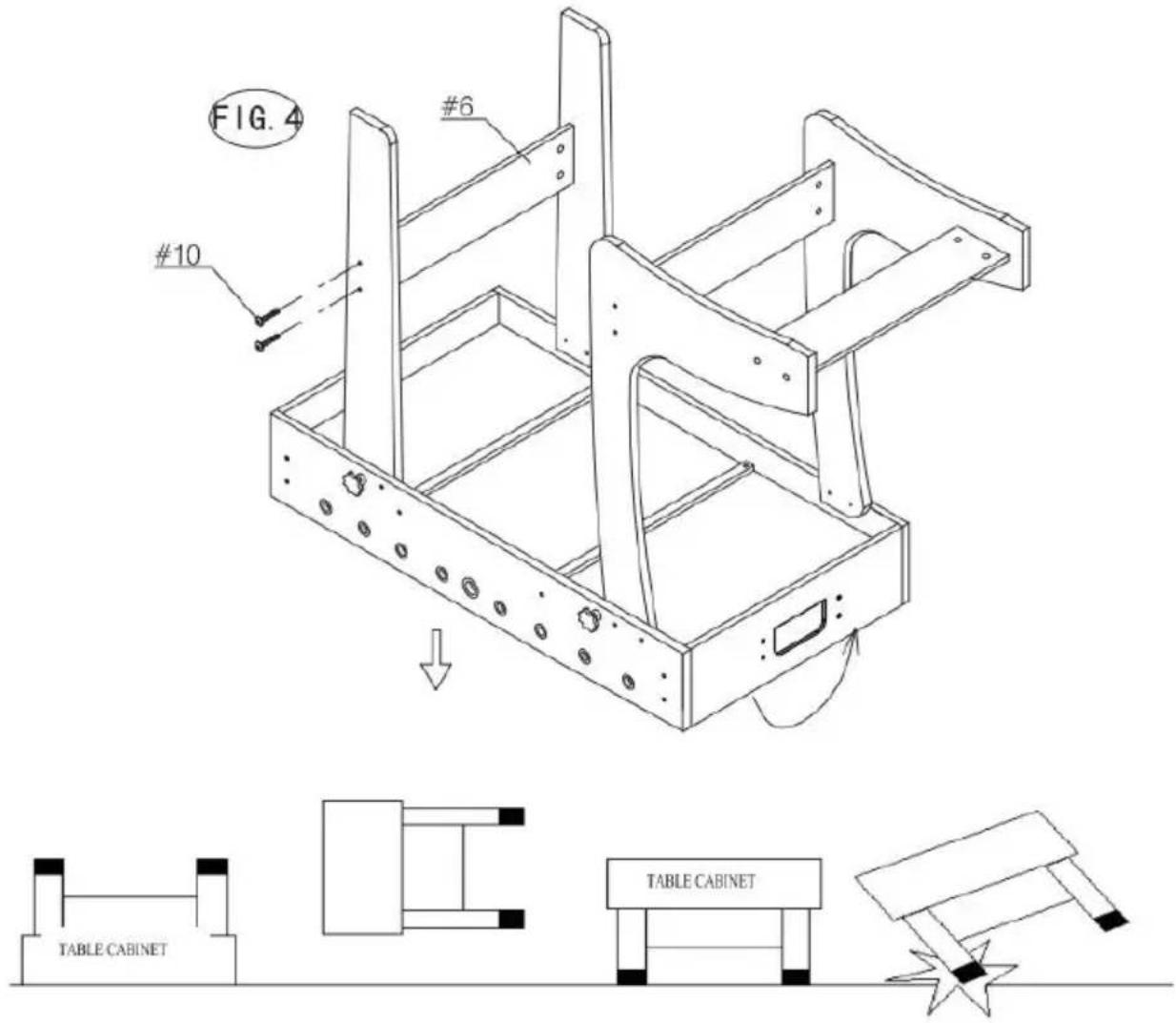

RYS.4.

8) przymocuj trzy szelki EnHeg (#6) do nóg (#4 `5) za pomocą Scer głowicy spryskiwacza (#10). Patrz FIG.4.

9) Podnieś zestaw stołu z podłogi za pomocą dwóch silnych dorosłych osób, przewróć go i ustaw na nim stół nogi w miejscu, w którym bę grać. Wróć i upewnij się, że wszystkie połączenia są szczelne.

FIG. 4 #10 #6 TABLE CABINET TABLE CABINET

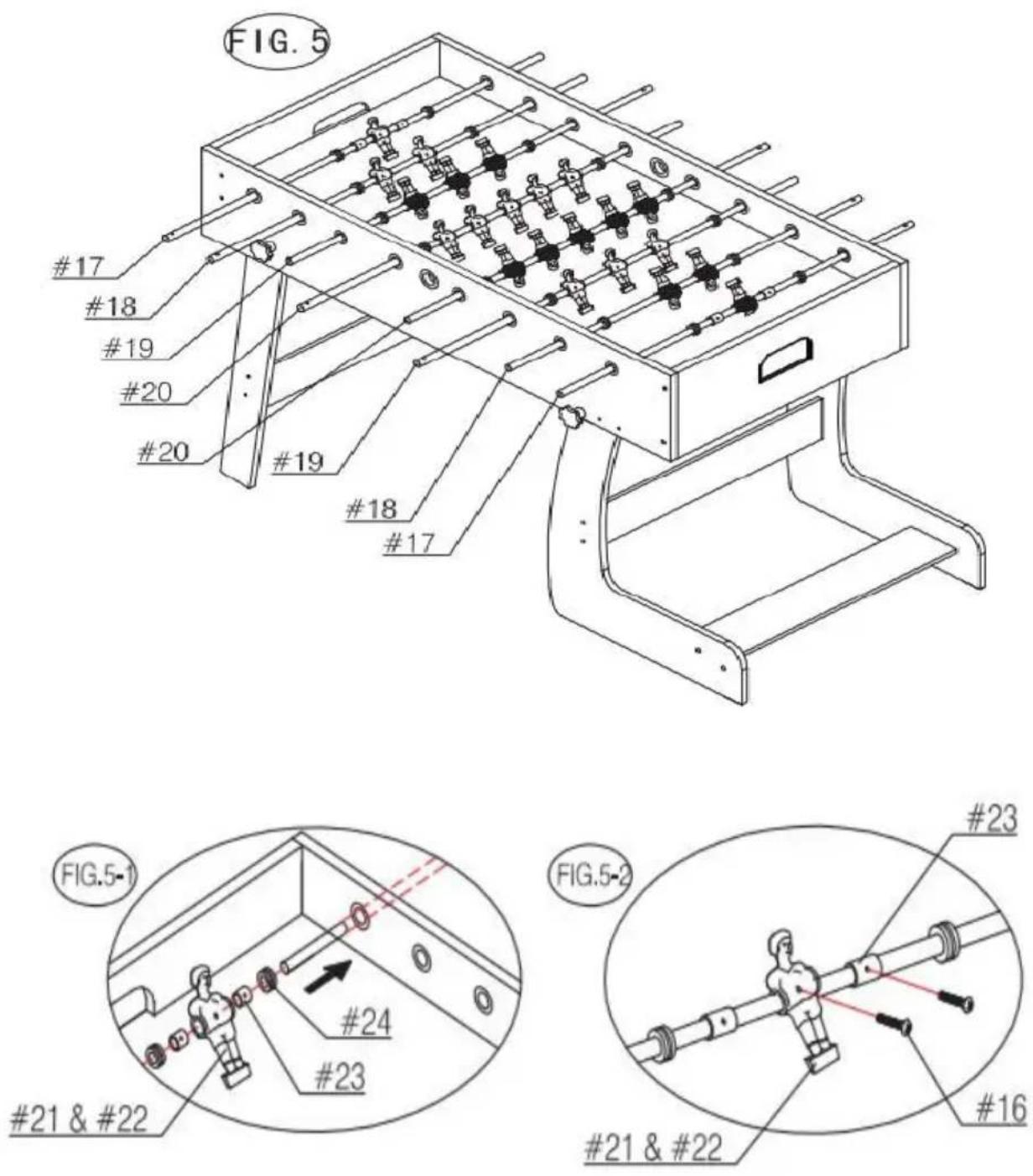

RYS.5.

10) Przymocuj drążki odtwarzacza (#17 - #20) do bocznych fartuchów, pokazano na rys. 5-1. Zamocuj gumę zderzak (#24) do pręta gracza, następnie gracze (#21 i #22) i kolejna gumka zderzak (#24). W przy dwóch drążków bramkarza potrzebny będzie dodatkowy pierścień ograniczający (#23). zostać dodany pomiędzy bramkarzem.

11) Przymocuj pierścienie zatrzymujące (#23) i odtwarzacze (#21 i #21 wędzisk odtwarzacza za pomocą okrągłej główki 11) Śruby (#16) jak pokazano na rys. 5-2.

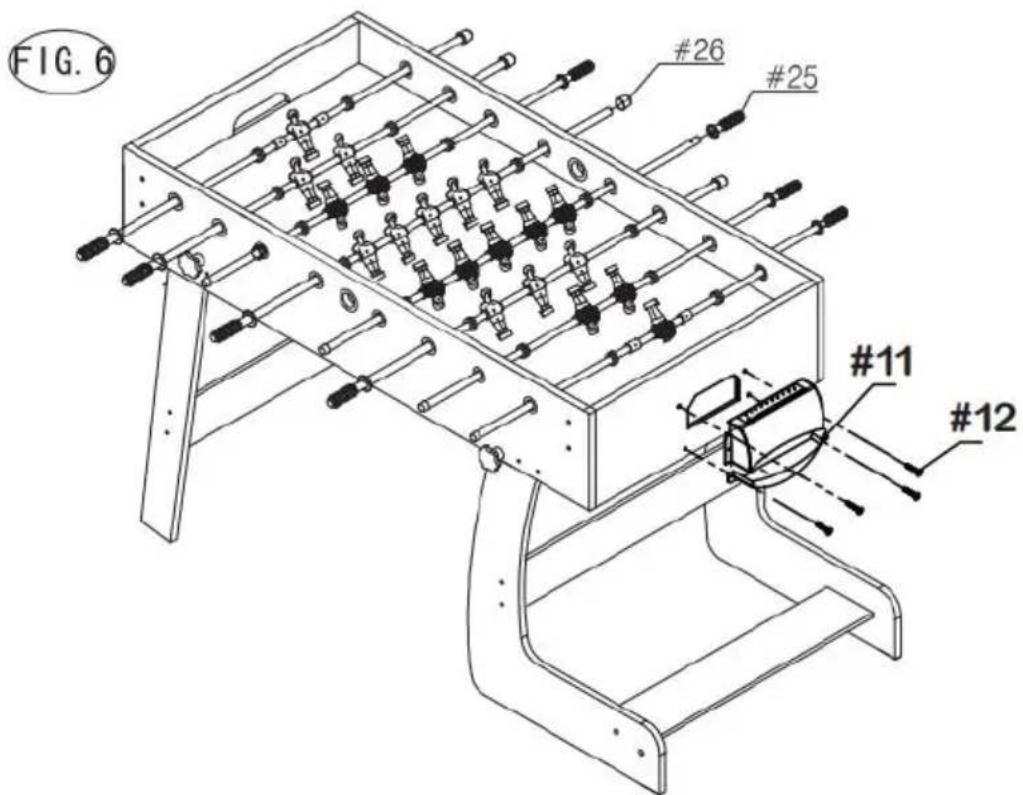

RYS.6.

12) Przymocuj bramki (nr 11 ) do fartuchów końcowych za pomocą czterech śrub z łbem podkładkowym (nr 1 2 ) na każdą bramkę . P RYS.6.
13) Umieść uchwyty (#25) i zaślepki (#26) na drążkach odtwarzacza w odpowiedniej kolejności. UWAGA: Aby Aby ułatwić mocowanie uchwytów spryskaj końcówki drążków niewielką ilością środka do czyszczenia okie montażu i delikatnie wbij młotkiem. Patrz RYS.6.

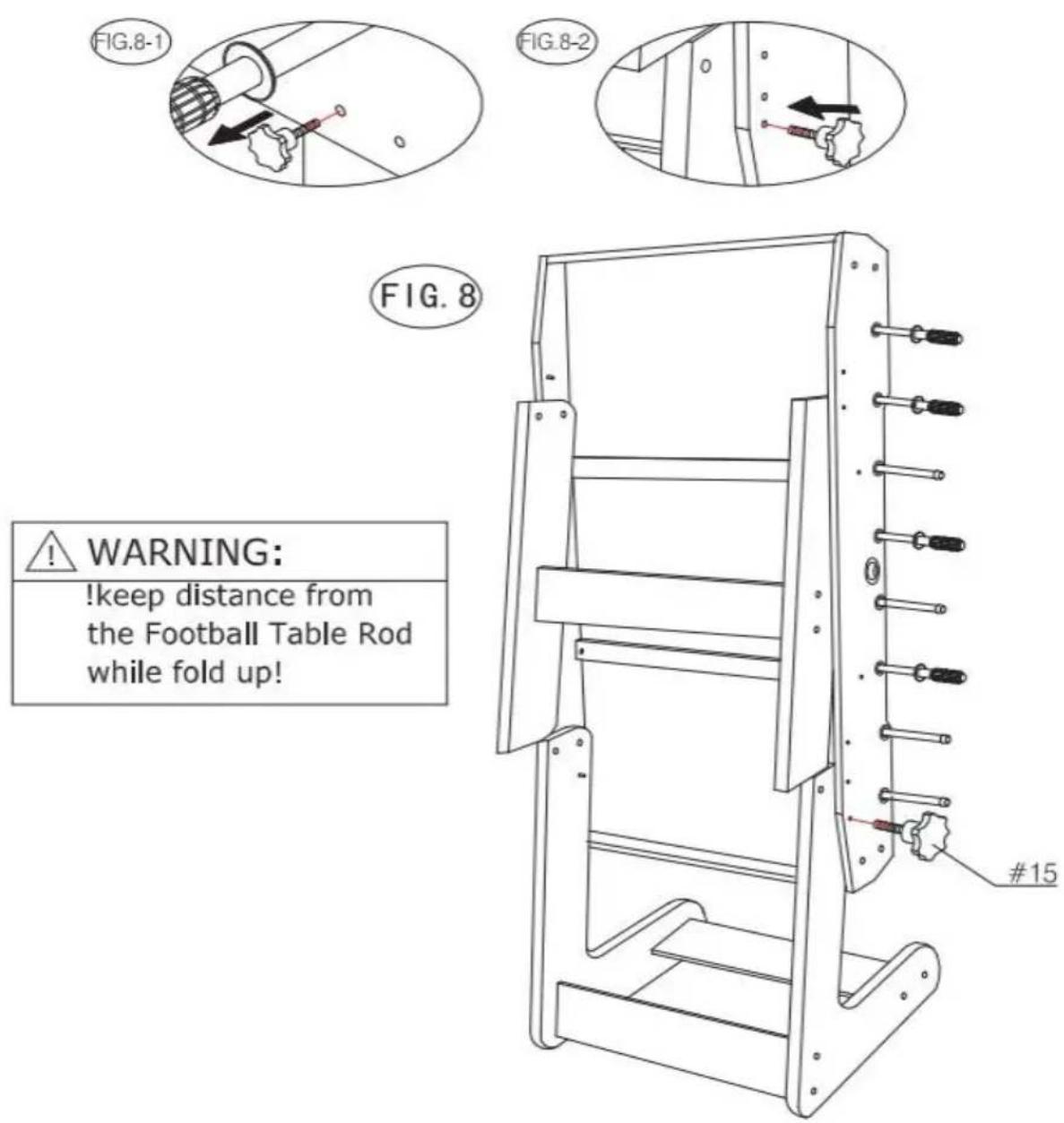

14) Poluzuj śruby skrzydełkowe (#15) po obu stronach, złóż stół. Zoba FIG.8-1. Następnie włóż 14) Kołki blokujące w otworach z każdej stron jak pokazano na FIG.8-2.
