SUO-4824F7 - Giocattoli Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Calcio balilla (Calcio da tavolo)
Marca	Vevor
Modello	SUO-4824F7
Numero di giocatori	da 2 a 4 giocatori
Numero di aste	8 aste (2 aste da 2 giocatori, 2 aste da 3 giocatori, 2 aste da 5 giocatori, 2 aste portieri)
Giocatori inclusi	22 pezzi (11 blu, 11 neri)
Palline incluse	2 palline
Porte incluse	2 scatole porta
Maniglie incluse	8 maniglie con coprimaniglia
Materiale del piano	Legno composito
Materiale delle aste	Acciaio
Montaggio richiesto	Sì, consigliati due adulti
Età consigliata	3 anni e più (non adatto a bambini sotto i 3 anni a causa di piccole parti)
Sicurezza	Rischio di soffocamento, piccole parti. Non utilizzare all'aperto con tempo piovoso.
Manutenzione e pulizia	Pulire con un panno morbido e non abrasivo. Evitare l'umidità eccessiva.
Assistenza	www.vevor.com/support
Garanzia	Certificato di garanzia elettronico disponibile sul sito Vevor
Paese di produzione	Cina (Shanghai)

Domande frequenti - SUO-4824F7 Vevor

Come assemblare il calcio balilla SUO-4824F7 Vevor ?

Il montaggio richiede due adulti. Seguire i passaggi del manuale: fissare i grembiuli, inserire il campo di gioco, montare i piedi e i supporti, quindi installare le aste e i giocatori. Utilizzare gli strumenti forniti (chiave, chiave Allen). Non stringere troppo le viti all'inizio.

Quali sono le precauzioni di sicurezza da seguire?

Non adatto a bambini di meno di 3 anni (rischio di soffocamento). Sorvegliare i bambini piccoli. Non utilizzare all'aperto con tempo piovoso. Non sedersi sul tavolo. Verificare che tutti i pezzi siano ben fissati prima di ogni utilizzo.

Come pulire il calcio balilla?

Utilizzare un panno morbido e un detergente non abrasivo. Evitare l'acqua in eccesso. Non utilizzare prodotti chimici aggressivi. Asciugare immediatamente.

Cosa fare se un pezzo è mancante o danneggiato?

Contattare il servizio post-vendita tramite www.vevor.com/support. Consultare l'elenco dei pezzi nel manuale per identificare il riferimento.

Quante persone possono giocare contemporaneamente?

Il calcio balilla permette di giocare a 2 o 4 giocatori (due squadre da 1 o 2 giocatori). Ogni squadra controlla le aste di un lato.

Le aste sono regolabili in altezza?

No, le aste sono fisse. Il calcio balilla è progettato per l'uso in piedi. L'altezza standard è di circa 80 cm (stima).

Posso utilizzare il calcio balilla all'aperto?

È sconsigliato utilizzarlo all'aperto, soprattutto con tempo piovoso o umido, poiché potrebbe danneggiare il piano e le parti metalliche.

Come fissare le maniglie sulle aste?

Posizionare le maniglie (#25) e i coprimaniglia (#26) sulle aste. Per facilitare l'installazione, spruzzare un po' di detergente per vetri sulle estremità delle aste prima di infilare le maniglie.

Il calcio balilla viene fornito con una garanzia?

Sì, un certificato di garanzia elettronico è disponibile. È possibile ottenerlo e seguire l'assistenza tecnica su www.vevor.com/support.

Quali strumenti sono forniti per il montaggio?

Il kit contiene una chiave (n. 14) e una chiave Allen (n. 28). Bulloni e viti sono inclusi.

MANUALE UTENTE SUO-4824F7 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

CALCIO DA TAVOLO

MODELLO : SUO-4824F7

Grazie per aver utilizzato questo prodotto. Per essere sicuri di poter utilizzare correttamente la macchina, leggere attentamente queste istruzioni prima dell'uso e conservarle adeguatamente per riferimento futuro. Assicurati di leggere le precauzioni e le regole di sicurezza i questa pagina per garantire un utilizzo sicuro. Questo manuale descrile avvertenze e le precauzioni di sicurezza, il funzionamento e la manutenzione. Le avvertenze e le istruzioni contenute nel presente manuale non possono coprire tutte le possibili condizioni e situazioni e potrebbero verificarsi. La cautela e il buon senso non sono incorpora questo prodotto, poiché riteniamo che gli usi saranno conformi a quest codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Il montaggio deve seguire queste istruzioni. Un montaggio errato più rappresentare un pericolo.
2. Non montare in caso di stanchezza o sotto l'effetto di alcol, drogr farmaci.
3. Il peso, l'elasticità e le altre proprietà del prodotto si applicano solo prodotti correttamente e completamente assemblati.
4. Mantenere l'area di assemblaggio pulita e ben illuminata.
5. Tenere gli astanti lontani dall'area durante il montaggio.
6. Questa è un'attrezzatura, non un giocattolo, deve essere utilizzata: la guida di un professionista. Non permettere ai bambini e agli anima domestici di giocare da soli o di avvicinarsi a questo oggetto.
7. Utilizzare solo come previsto. Non sedersi o stare in piedi sul pro
8. Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.

9. Non utilizzare questa unità per scopi diversi da quelli indicati.

10. Non utilizzarlo per scopi commerciali.
    1 1 . Non pulirlo con materiali abrasivi .
    1 2 . Non lasciarlo mai incustodito durante l'uso .
    1 3 . L'urina e le feci degli animali domestici possono danneggiare il prodotto, tenere lontano .
    1 4 . Non posizionare il prodotto sopra o vicino ad aria calda, forne elettrici o stufe .

11. I bambini piccoli devono essere sorvegliati per assicurarsi che ne giochino con il prodotto. Gli animali domestici devono stare lontani di prodotto.

Non utilizzare all'aperto nelle giornate piovose e nuvolose, evitare fulm cadute. Persone o animali appesi al prodotto possono causare lesion morte.

ATTENZIONE: pericolo di soffocamento: il giocattolo contiene palline e/o piccole parti. Non adatto a bambini età inferiore a 3 anni.

IMPORTANTE! Per favore conserva le tue istruzioni.

Prima di tentare l'assemblaggio, leggere questo manuale di istruzioni p familiarizzare con tutte le parti e le fasi di assemblaggio. Consigliamo montaggio del calciobalilla sia effettuato da due adulti. Fare riferimento all'elenco delle parti di seguito e assicurarsi che tutte le parti siano s incluse.

PARTS LIST

PARTS LIST
SIDE APRON2EA	2END APRON2EA	SOCCERPLAYFIELD1EA	4ALEG2EA	5LEG2EA	6END LEG BRACE3EA
7UPPORT BRACE2EA	86X35MM BOLT4EA	9[0x44]18X6.5MMWASHER8EA	10[###]3.5 X 35MMWASHER HEADSCREW24 EA	11Goal box2EA	12###3.5 X 12MMWASHER HEADSCREW8EA
13[###]M6 NUT4EA	14WRENCH1EA	15[###]6X30MM WINGBOLT4EA	16[###]3.5x18MM ROUNDHEAD SCREW26EA	172 PLAYER ROD2EA	182 PLAYER ROD2EA
193 PLAYER ROD2EA	205 PLAYER ROD2EA	21PLAYER(BLUE)11EA	22PLAYER(BLACK)11EA	23STOP RLNG4EA	24RUBBERBUMPER16EA
25HAND GRIP8EA	26END CAP8EA	27SOCCER BALL2EA	28ALLEN WRENCH1EA

Consigliamo che due adulti lavorino insieme per assemblare quest gioco.

1) Apri la scatola del tuo nuovo calciobalilla vicino al luogo in cui ti effettivamente utilizzare la tabella.
2) Rimuovere tutto il contenuto dall'interno dei cartoni e verificare di a tutte le parti elencate come mostrato nell'elenco delle parti. Suggeriamo utilizzare il cartone inferiore per un funzionamento piatto e pulito per proteggere il tavolo. Tagliare o strappare con attenzione i quattro ango cartone più grande in modo che il cartone inferiore sia ora la tua ar lavoro.

FICO. 1 .

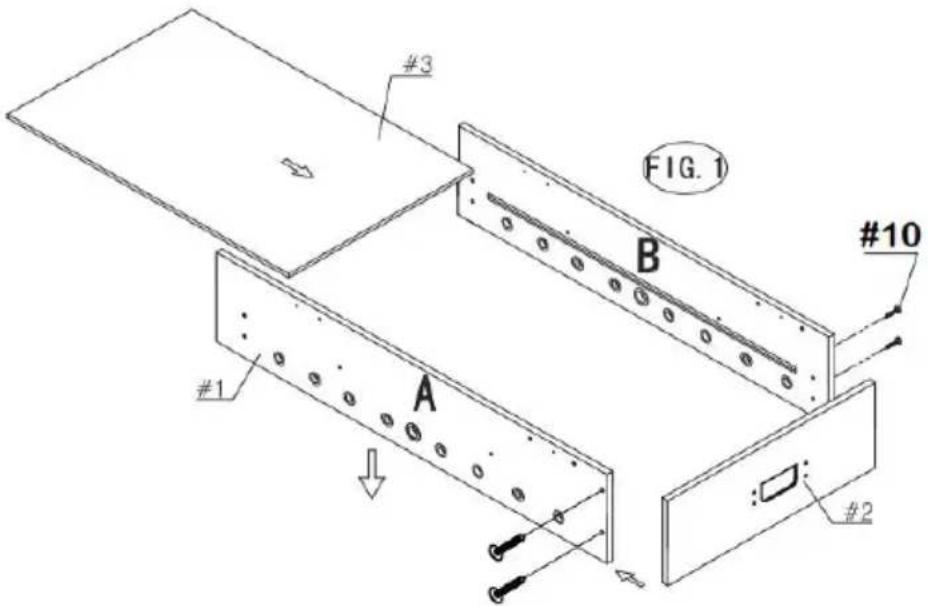

3) Fissare un grembiule terminale (n. 2) tra i grembiuli laterali (n. 1) utilizzando quattro viti a rondella (n. 10) per lato. Vedere FIG.1.

NOTA: lasciare i collegamenti allentati: non serrare saldamente le viti questo punto tempo.

4) Individua il Playfield (#3) e fai scorrere il Playfiled con la grafica verso il basso come mostrato in FIG.1.If il campo non scorre agevoln verificare di non aver serrato eccessivamente le viti o il file di gioco viene catturato dallo slot.

5) Ripetere il passaggio per attaccare l'altro grembiule terminale (n. 2), grembiuli laterali (n. 1). Centrare il campo di gioco tra i due grembiu terminali e assicurarsi che il campo di gioco sia nelle scanalature del grembiuli laterali e grembiuli terminali. NOTA: assicurarsi che ci siano di grembiuli laterali e due grembiuli terminali quadrato. Ora torna indietro e stringi tutte le connessioni.

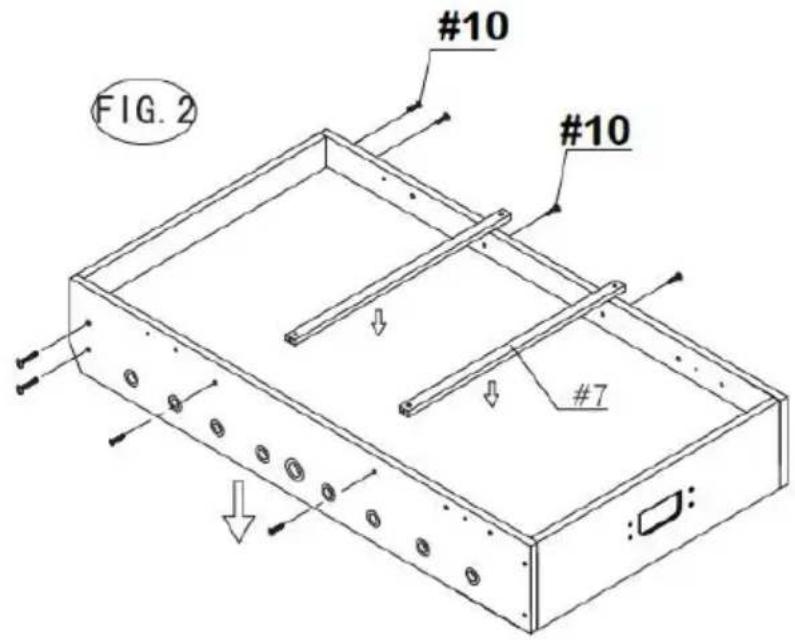

6) Posizionare il tutore di supporto (n. 7) sul campo di gioco (n. 3) mostrato in FIG.2. Attaccarlo utilizzando quattro di Viti a rondella (#1

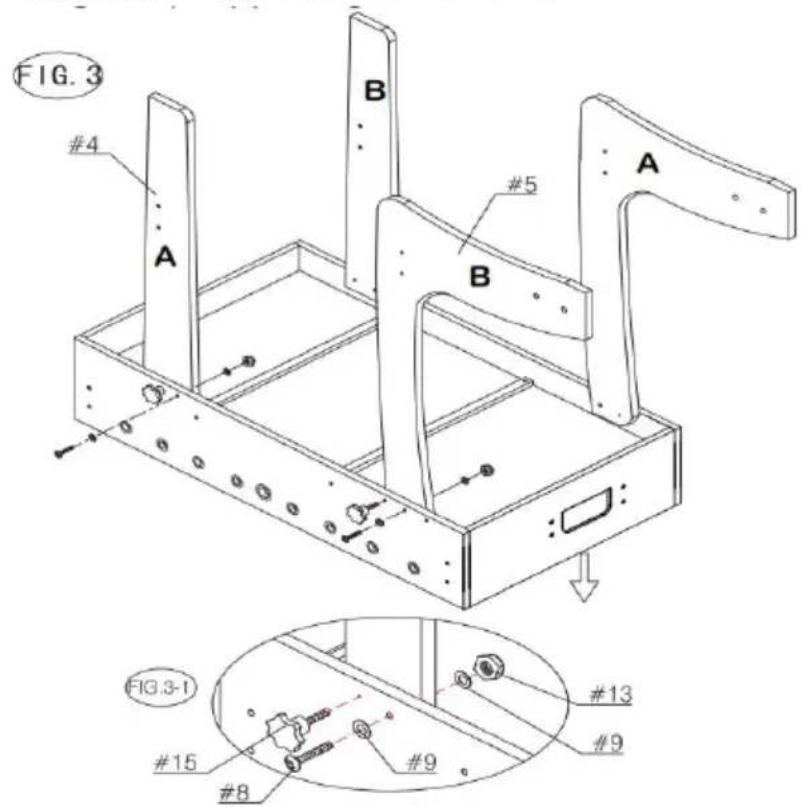

7) Fissare le gambe (#4) e (#5) al mobile utilizzando uno dei bulloni due rondelle (#9), una di dado (n. 13), uno dei bulloni ad alette (n. gamba, come mostrato in FIG 3 e 3-1.

FIG. 3 #4 A B #5 A B : : FIG.3-1 #15 #8 #9 #13 #9

FIGURA 4.

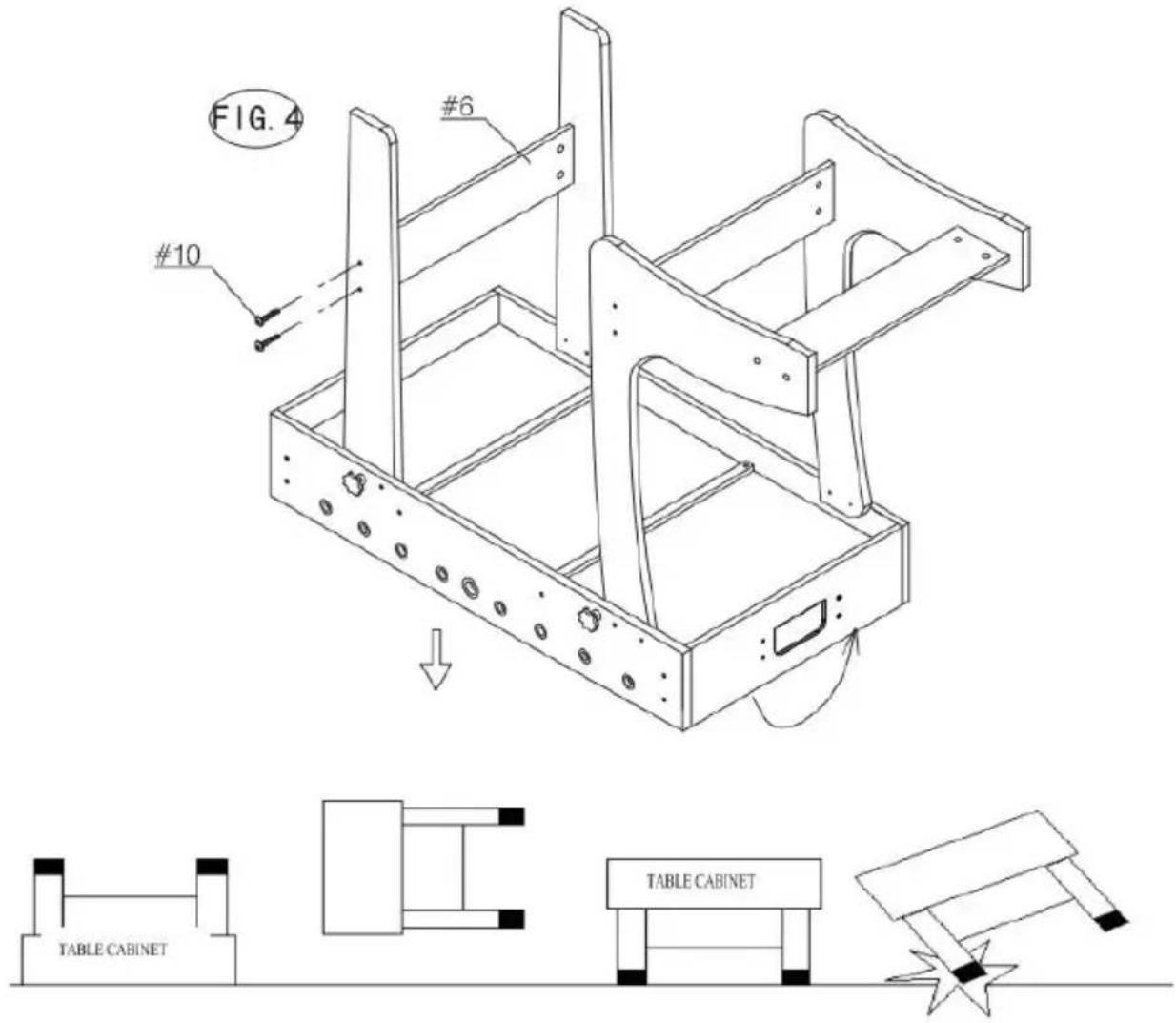

8) collega le tre bretelle EnHeg (#6) alle gambe (#4 ) utilizzando Scena della testa della lavatrice (#10). Vedere FIG.4.

9) Sollevare il tavolo dal pavimento con due adulti robusti, capovolger appoggiarvi il tavolo gambe nella posizione in cui giocherai. Torna ind e assicurati che tutte le connessioni siano strette.

FIG. 4 #10 #6 TABLE CABINET TABLE CABINET

FIGURA 5.

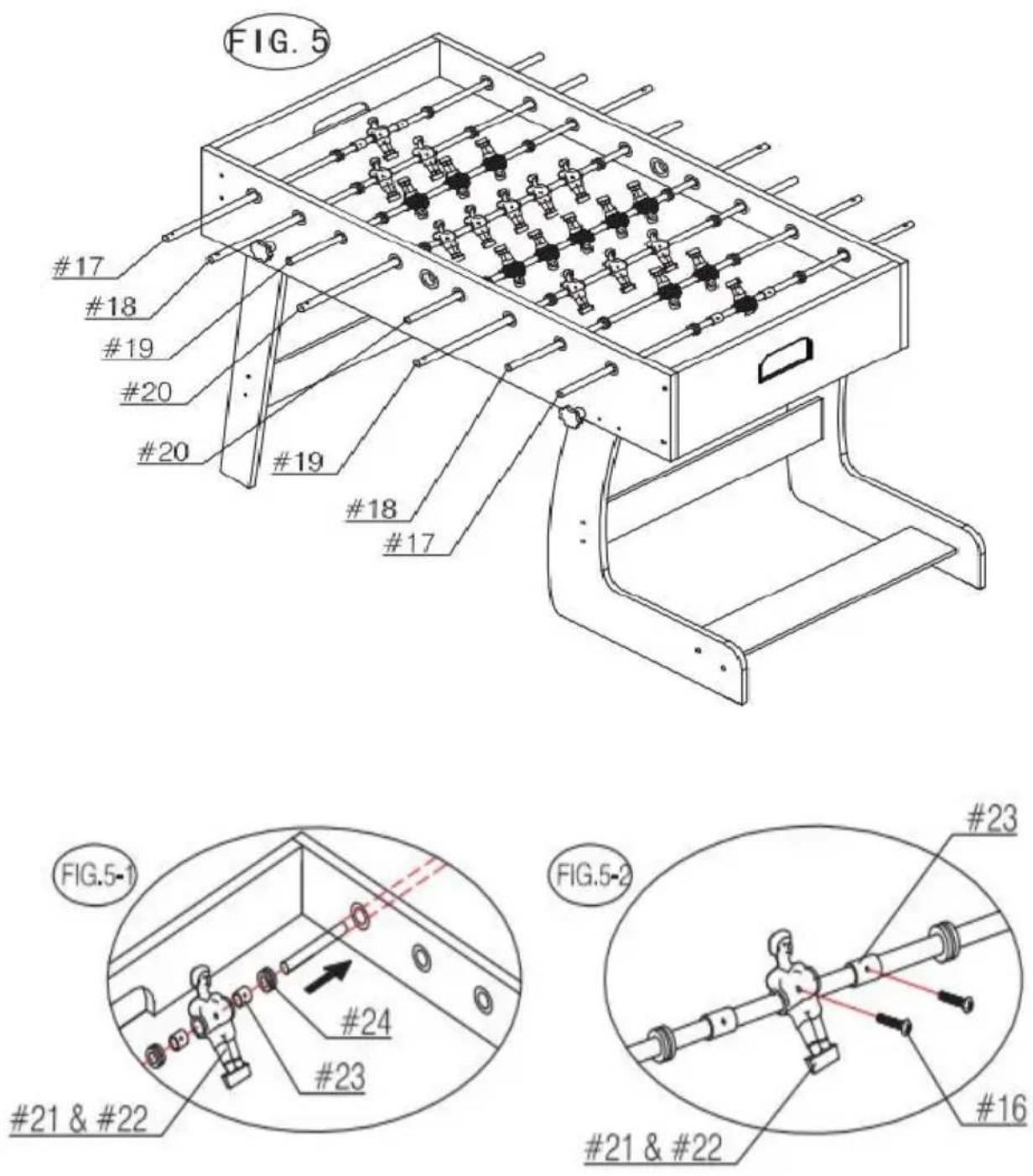

10) Attaccare le aste del giocatore (#17 - #20) nei grembiuli laterali mostrato in Fig .5-1. Attaccare la gomma paraurti (#24) sull'asta del giocatore, seguito dai giocatori (#21 e #22) e un'altra gomma paraurti Per le due aste del portiere sarà necessario un anello di arresto agg (#23). essere aggiunto tra il portiere.

11) Attacca gli anelli di arresto (n. 23) e i giocatori (n. 21 e n. 21) del giocatore utilizzando la testa rotonda11) Viti (#16) come mostrato Fig.5-2.

FIGURA 6.

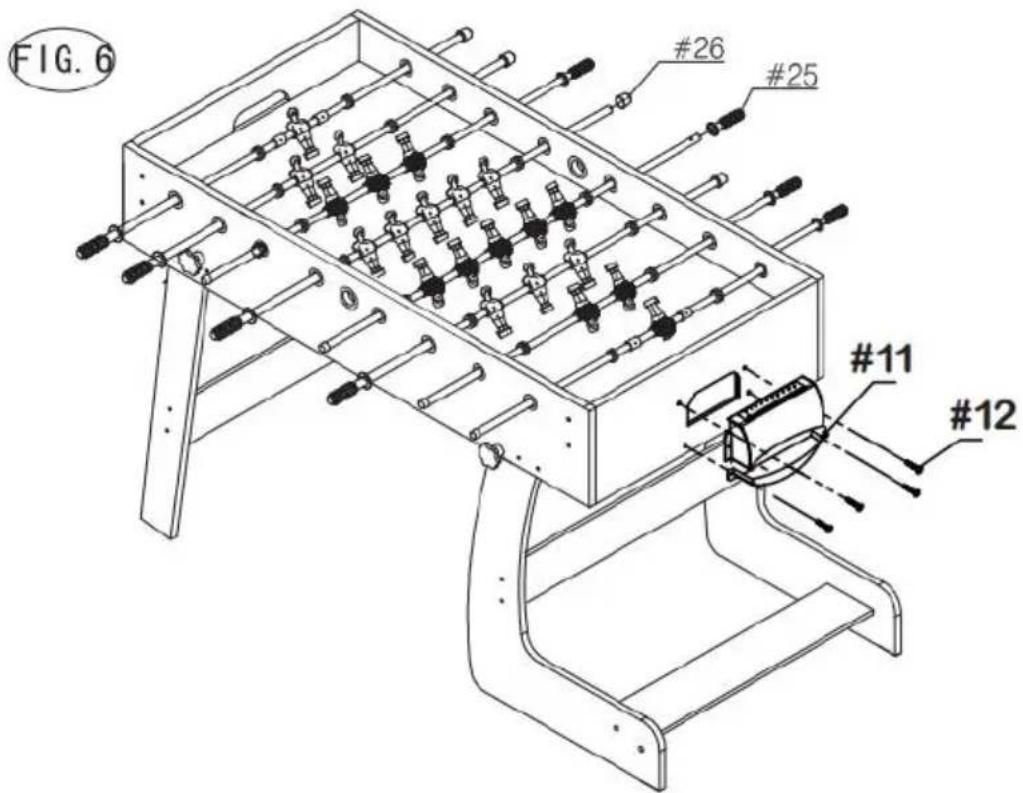

12) Attaccare le scatole della porta (n. 11 ) ai grembiuli terminali util quattro viti a rondella (n. 1 2 ) per ciascuna scatola della porta . V FIG.6.
13) Mettere in ordine le impugnature (n. 25) e i cappucci terminali (r sulle aste del lettore. NOTA: per Per rendere le maniglie più facili da fissare, spruzzare un po' di detergente per vetri sulle estremità dell'as' prima di farlo installazione e picchiettare delicatamente con un martello.Vedere FIG.6.

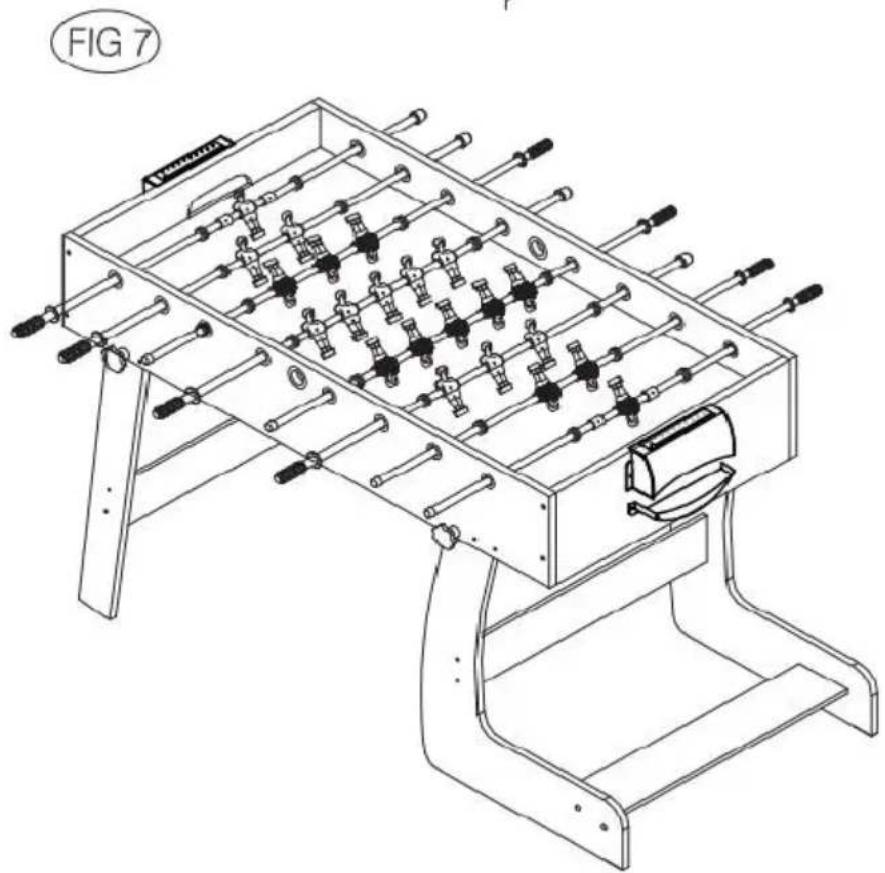

L'ASSEMBLEA DEL GIOCO È COMPLETATA. ORA SEI PRONTO PER GIOCARE

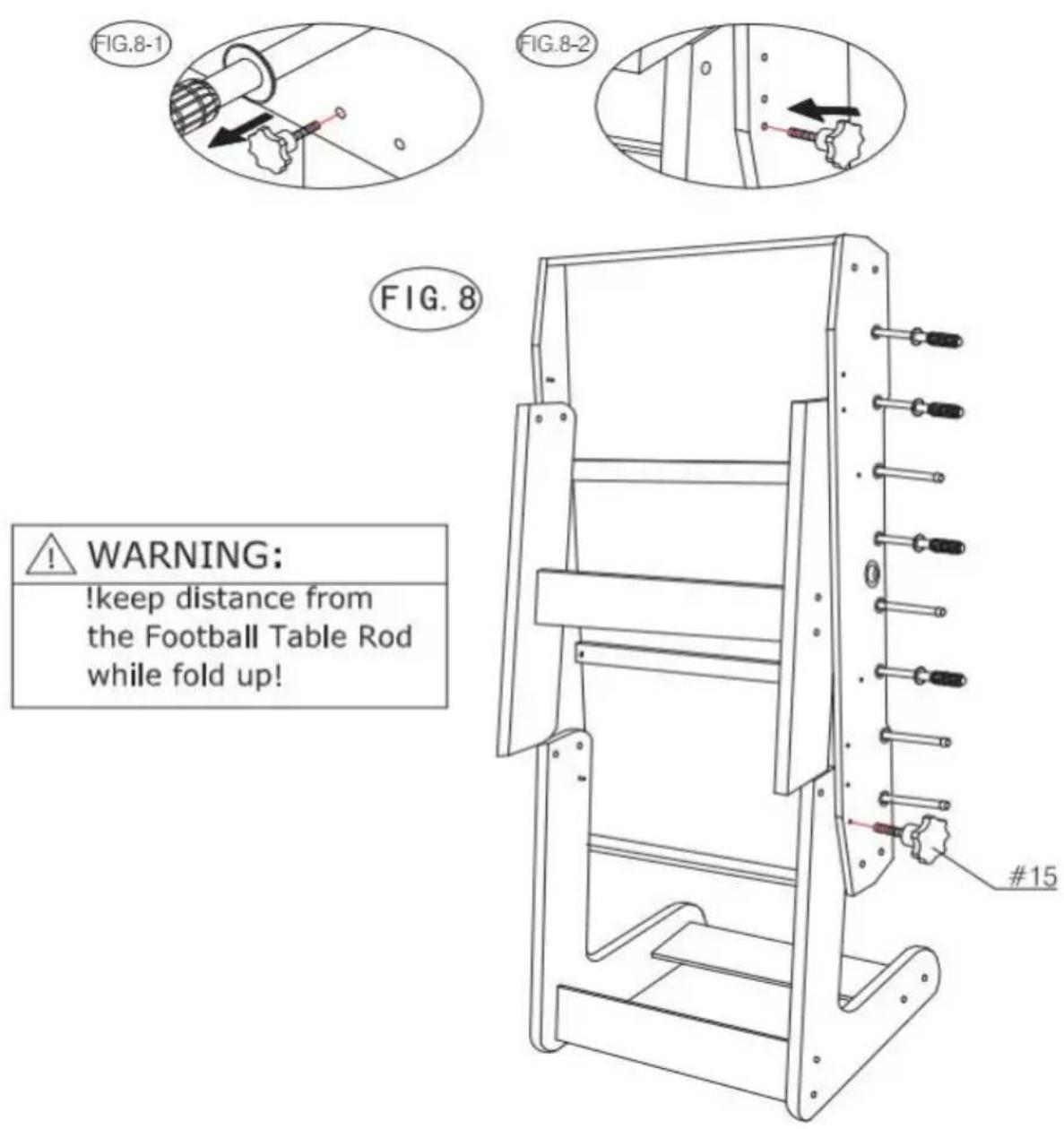

14) Allentare i bulloni ad alette (n. 15) su entrambi i lati, piegare il Vedere FIG.8-1. Quindi inserire il 14) Perni di bloccaggio nei fori per come mostrato in FIG.8-2.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importato negli Stati Uniti: Sanven Technology Ltd.
