KH5030 - Grawer laserowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Grawerka laserowa CO2
Marka	Vevor
Model	KH5030
Moc lasera	50 W
Obszar roboczy	500 x 300 mm
Prędkość grawerowania	0-500 mm/s
Prędkość cięcia	0-400 mm/s
Typ lasera	Rura laserowa CO2 szklana
Napięcie wejściowe	120 V AC / 230 V AC (w zależności od wersji)
Moc całkowita	420 W
Kompatybilne materiały	Drewno, papier, tektura, tworzywa sztuczne, szkło, skóra, tekstylia, kamień, ceramika, metale pokryte
System chłodzenia	Wbudowane chłodzenie wodne z pompą
Wspomaganie powietrzem	Tak, do wydmuchiwania zanieczyszczeń
Ekran sterowania	Panel sterowania z wyświetlaczem graficznym
Łączność	USB, Ethernet, port USB dla pendrive'a
Funkcje bezpieczeństwa	Wyłącznik awaryjny, blokada pokrywy, zabezpieczenie przepływu wody
Oświetlenie	Wbudowane LED do oświetlenia obszaru roboczego
Regulacja wysokości	Stół regulowany w osi Z (z silnikiem)
Opcja osi obrotowej	Kompatybilna (sprzedawana osobno)
Wymiary (około)	800 x 600 x 400 mm
Waga (około)	45 kg

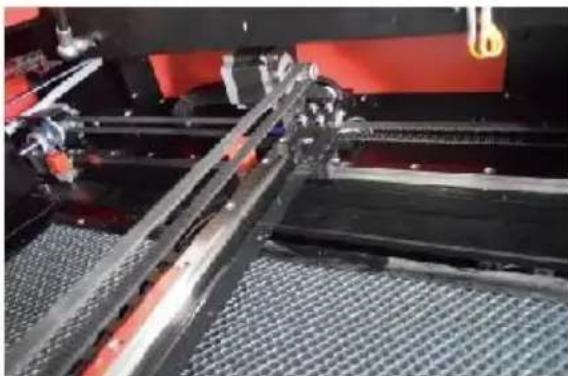

Konserwacja	Codzienne czyszczenie soczewki i luster; smarowanie szyn co dwa tygodnie
Bezpieczeństwo	System laserowy klasy 1 z blokadą pokrywy i wyłącznikiem awaryjnym
Części zamienne	Rura laserowa, soczewka, lustra, pompa wodna, paski – dostępne na zamówienie
Naprawialność	Pomoc techniczna online przez www.vevor.com/support
Informacje ogólne	Zastosowanie osobiste lub profesjonalne; zgodny z normami CE i FCC

Często zadawane pytania - KH5030 Vevor

Jak zainstalować system chłodzenia wodnego?

Napełnij zbiornik co najmniej 7,5 litra czystej wody destylowanej. Podłącz pompę do wlotu wody i upewnij się, że woda krąży przed włączeniem lasera. Nie przekraczaj 38°C.

Jakie materiały można grawerować?

Drewno, papier, tektura, tworzywa sztuczne (ABS, akryl itp.), szkło, skóra, tekstylia, kamień, ceramika i specjalne powlekane metale. Unikaj PVC, teflonu i gołych metali.

Jak wyregulować wiązkę lasera?

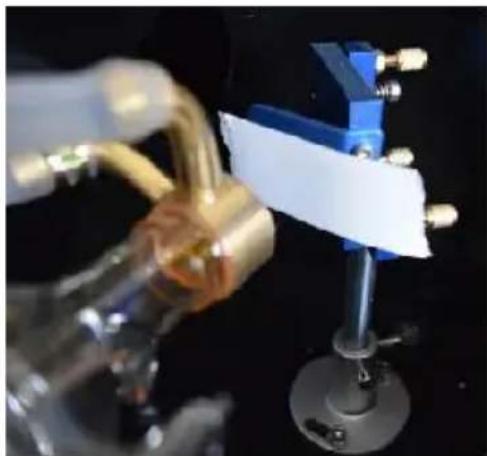

Umieść taśmę klejącą na uchwycie lustra, ustaw moc na 15% i naciśnij PULSE. Wyreguluj śruby luster, aż znacznik będzie wycentrowany. Sprawdź kolejno każde lustro.

Co zrobić w nagłym wypadku (pożar)?

Natychmiast naciśnij czerwony przycisk zatrzymania awaryjnego. Wyłącz główne zasilanie. Użyj odpowiedniej gaśnicy. Nigdy nie pozostawiaj maszyny bez nadzoru.

Jak wyczyścić soczewkę skupiającą?

Odkręć uchwyt soczewki, ostrożnie wyjmij soczewkę. Przedmuchaj kurz, a następnie wyczyść papierem optycznym i płynem do czyszczenia soczewek. Zamontuj z powrotem z uszczelką O-ring.

Laser nie włącza się, co sprawdzić?

Sprawdź, czy wyłącznik awaryjny jest odblokowany, pokrywa zamknięta (blokada), woda krąży, a klucz lasera jest włożony. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Czy można grawerować metal tym laserem?

Ten laser CO2 nie może grawerować gołego metalu. Jest przeznaczony do grawerowania specjalnych powłok na metalu (np. aluminium anodowane). Nie próbuj grawerować metalu bezpośrednio.

Jak używać panelu sterowania?

Użyj przycisków strzałek do przesuwania głowicy, PULSE do strzału, MENU do ustawień. Możesz ładować pliki z pendrive'a lub przez USB/Ethernet.

Jaka jest żywotność rury laserowej?

Typowa żywotność wynosi od 1000 do 2000 godzin w zależności od użytkowania. Aby przedłużyć, unikaj przekraczania 70% mocy ciągłej i utrzymuj chłodzenie.

Gdzie znaleźć pełną instrukcję?

Pobierz bezpłatną instrukcję PDF na notice-facile.com lub skontaktuj się z pomocą Vevor przez www.vevor.com/support w celu uzyskania tłumaczenia.

INSTRUKCJA OBSŁUGI KH5030 Vevor

Techniczne wsparcie i certyfikat gwarancji elektronicznej: www.vevor.com/support

MASZYNA DO GRAWEROWANIA LASEROWEGO

INSTRUKCJA OBSŁUGI

MODELE: KH5030/KH6040/KH7050/KH906/KH1490 KH-5030/KH-6040/KH-7050/KH-906/KH-1490

Ostrzejezenia: Aby zminimalizowac rzyko obrażen, uzytków powinien uwȩznie przyczytać instrukcję obstugi.
FC	To urzadzenie jest zgodne z czȩcią 15 przypeśów FCO działyanie podlega następujacym dwóm warunkom: (1) To urzadzenie nie są wyposławyc szkodliwych zakućć i urzadzenie musi akceptowaź wszelkie odbierane zakućć w tym zakućcenia, króre są wyposławyc niedość działyanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przystawiajascy przyzekreslony kosz rzymie na kółkach oznacza,łe produkt wymaga oddzielny zbiórki odpadów w Uni i Europejskiej. Dotyczny to produkt wszystkich akcesiorów przyczonomicch tym symbolem. Produktów przyczonomicch w ten sposobNie są zaopna wyrzu razem ze zwiptyymi odpadami domowymi, ale sąȩzy je do punktu zbiórki w celu recyklingu urzadźne elektryczne elektronicznych.

WAŻNE UWAGI

Grawer laserowy CO2 nadaje się zarówno do użytku osobistego, jak i profesjonalnego. Przy użyciu zgodnie z niniejszą instrukcją zawiera system laserowy klasy 1, ale niektóre komponenty są nadal bardzo niebezpieczne. Nigdy nie wyłączaj wstępnie zainstalowanego sprzętu bezpieczeństwa, zawsze używaj lasera bezpiecznie i odpowiedzialnie.

Przed przystąpieniem do eksploatacji urządzenia użytkownik powinien uważnie zapoznać się z treścią instrukcji obsługi i ściśle jej przestrzegać. Niniejsza instrukcja dotyczy wielu modeli produktów.

W tym sprzęcie zastosowano cztery typy laserów zgodnych z międzynarodowym standardem (mocne promieniowanie laserowe). Promieniowanie laserowe może powodować następujące zdarzenia: 1. Podpalić otaczające materiały palne. 2. Podczas obróbki laserowej, ze względu na różne obrabiane obiekty, mogą wydzielać się promieniowanie i inne toksyny. Szkodliwy gaz. 3. Bezpośrednie promieniowanie laserowe może spowodować obrażenia ciała. Dlatego sprzęt musi być wyposażony w sprzęt przeciwpożarowy. Surowce zabrania się składowania materiałów łatwopalnych i wybuchowych na stole warsztatowym i wokół sprzętu. Jednocześnie należy zapewnić dobrą wentylację. Operatorzy nieprofesjonalni nie mają prawa zbliżać się do sprzętu. - Obiekty i emisje poddawane obróbce laserowej powinny być zgodne z lokalnymi przepisami. - Obróbka laserowa wiąże się z dużym ryzykiem, dlatego należy dokładnie rozważyć, czy obiekt nadaje się do obróbki laserowej. Wewnętrzny sprzęt laserowy jest pod wysokim napięciem i stwarza inne

zagrożenia, z wyjątkiem

dla operatorów sprzętu kategorycznie zabrania się demontażu.

Gdy sprzęt jest włączony, ktoś musi być przy nim obecny. Zabrania się wychodzenia bez upoważnienia. Przed opuszczeniem obiektu przez personel należy odciąć zasilanie.

Zabrania się otwierania jakichkolwiek drzwi podczas pracy urządzenia.

• Należy przeprowadzić kontrolę urządzenia i innych urządzeń. Bezpiecznie i skutecznie uziemione.
• Nie umieszczaj żadnych nieistotnych przedmiotów o całkowitym odbiciu lub rozproszonym odbiciu w urządzeniu, aby zapobiec odbiciu wiązki lasera od człowieka lub przedmiotów łatwopalnych.
• Podczas obsługi urządzenia operator musi zawsze obserwować działanie sprzętu. Jeśli wystąpi nietypowa sytuacja, działać natychmiast.
• Sprzęt powinien znajdować się w miejscu suchym, wolnym od zanieczyszczeń, wibracji i silnych źródeł zakłóceń elektromagnetycznych, z działającą temperaturą 5-40 stopni Celsjusza i wilgotnością 5-95% (nie w środowisku wody kondensacyjnej).
• Sprzęt powinien być zawsze umieszczony z dala od urządzeń elektrycznych wrażliwych na zakłócenia elektromagnetyczne, w przeciwnym razie może powodować zakłócenia elektromagnetyczne.
• Napięcie robocze urządzenia wynosi: europejskie AC220V lub północnoamerykańskie napięcie AC120V (przed użyciem sprawdzić napięcie robocze urządzenia).
• Najważniejszym laserem szklanym na dwutlenku węgla w sprzęcie jest przedmiot konsumpcyjny i podatny na uszkodzenia. Proszę dbać o niego podczas podstawowego użytkowania. Laser szklany z dwutlenkiem węgla potrzebuje czystej, zimnej wody do schłodzenia. Proszę zwrócić uwagę, aby temperatura wody nie przekraczała 30 stopni Celsjusza podczas użytkowania, w przeciwnym razie laser ulegnie uszkodzeniu. Gdy temperatura otoczenia spadnie poniżej 0 stopni Celsjusza, należy

wymienić go na płyn niezamarzający, aby uniknąć uszkodzenia lasera szklanego z dwutlenkiem węgla.

• Zabrania się włączania urządzenia, gdy napięcie sieciowe jest nietrwałe lub niedopasowane. Producent i sprzedawca nie ponoszą odpowiedzialności za straty spowodowane nieprawidłowym użytkowaniem lub niezgodnością z powyższymi przepisami.

PODSTAWOWE INFORMACJE

Niniejsza instrukcja jest przeznaczona dla użytkownika grawera laserowego do instalacji lasera szafkowego, konfiguracji, bezpiecznej obsługi i konserwacji. Obejmuje ogólne informacje, instrukcje bezpieczeństwa, kroki instalacji, instrukcje obsługi, procedury konserwacji i dane kontaktowe.

Wszyscy pracownicy zaangażowani w instalację, konfigurację, obsługę, konserwację i naprawę tej maszyny powinni przeczytać i zrozumieć tę instrukcję, zwłaszcza jej instrukcje bezpieczeństwa. Niektóre komponenty mają ekstremalnie wysokie napięcie i/lub generują silne promieniowanie laserowe. Niezrozumienie i nieprzestrzeganie tych instrukcji może skutkować niespełniającymi norm wydajnościami i żywotnością, uszkodzeniem mienia i obrażeniami ciała.

Twój grawer laserowy działa poprzez emitowanie silnej wiązki laserowej z rurki szklanej wypełnionej izolującym dwutlenkiem węgla (CO2), odbijając tę wiązkę od trzech luster i odbijając ją przez soczewkę skupiającą, a następnie wykorzystując to skupione światło do wytrawiania wzorów na określonych podłożach. Pierwsze lustro jest zamocowane blisko końca tuby laserowej, drugie lustro porusza się wzdłuż osi Y maszyny, a trzecie lustro jest przymocowane do głowicy laserowej poruszającej się wzdłuż osi X. Ponieważ część pyłu z procesu grawerowania osadza się na lustrach, należy je często czyścić. Ponieważ poruszają się one podczas pracy,

należy je również okresowo regulować za pomocą śrub ustalających, do których są przymocowane, aby utrzymać prawidłową ścieżkę lasera. W przypadku każdego grawera należy stosować system chłodzony wodą (zwykle pompę lub chłodnicę), aby rozproszyć ciepło wytwarzane przez tubę laserową. Podobnie należy stosować układ wydechowy (zwykle zewnętrzny otwór wentylacyjny lub dedykowany oczyszczacz powietrza), aby usunąć pył i gazy wytwarzane podczas procesu grawerowania.

Ciągłe używanie lasera powyżej 70% jego maksymalnej mocy znamionowej znacznie skróci jego żywotność. Zaleca się ustawienie mocy na 10-70% maksymalnej mocy znamionowej w celu uzyskania optymalnej wydajności i długowieczności.

Należy pamiętać, że jest to urządzenie pod wysokim napięciem i ze względów bezpieczeństwa zaleca się, aby podczas użytkowania dotykać jego podzespołów wyłącznie wtedy, gdy jest to konieczne.

Należy pamiętać, że aktywne lasery są niewidoczne dla ludzkiego oka. Tego urządzenia nie należy używać z otwartą obudową, aby uniknąć potencjalnych trwałych obrażeń.

Należy również zauważyć, że zarówno układ chłodzenia wodnego, jak i układ wydechowy są absolutnie niezbędne do bezpiecznego użytkowania tego sprzętu. Nie należy obsługiwać maszyny grawerującej, jeśli te dwa układy nie działają prawidłowo. Woda powinna być zawsze czysta i utrzymywana w temperaturze pokojowej, a układ wydechowy powinien zawsze spełniać wszystkie przepisy i regulacje dotyczące emisji do powietrza otoczenia.

WYTYCZNE DOTYCZĄCE SYMBOLI

Na etykiecie urządzenia lub w niniejszej instrukcji zastosowano następujące symbole:

• Przedmioty te niosą ze sobą ryzyko poważnych uszkodzeń mienia lub obrażeń ciała.

Projekty te rozwiązują podobne poważne problemy związane z wiązkami laserowymi.

Projekty te rozwiązują podobne poważne problemy z elementami elektrycznymi.

• Każda osoba przebywająca w pobliżu urządzenia powinna nosić okulary ochronne podczas jego pracy.

PRZEZNACZENIE

• Maszyna przeznaczona jest do grawerowania logotypów i innych materiałów użytkowych.

produkty na odpowiednich podłożach. To urządzenie laserowe może przetwarzać różnorodne materiały, w tym drewno i korek, papier i tekturę, wiele tworzyw sztucznych, szkło, tkaniny i skórę oraz kamień. Może być również stosowane z niektórymi specjalnie powlekanymi metalami.

Używanie tego systemu do celów lub materiałów innych niż te, dla których jest przeznaczony, jest niedozwolone.

• System musi być obsługiwany, konserwowany i naprawiany przez osoby, które:

są zaznajomione z obszarem użytkowania i zagrożeniami związanymi z maszyną i materiałami grawerskimi, w tym z ich zdolnością do odbijania

światła, przewodnością elektryczną, możliwością wytwarzania szkodliwych lub łatwopalnych oparów itp.

• Promienie laserowe są niebezpieczne. Producent i/lub sprzedawca nie powinien ponosić odpowiedzialności za niewłaściwe użycie tego urządzenia lub jakiekolwiek szkody lub obrażenia wynikające z użycia. Obowiązkiem operatora jest używanie tej szafkowej grawerki laserowej wyłącznie zgodnie z jej przeznaczeniem, innymi instrukcjami zawartymi w instrukcji oraz wszystkimi obowiązującymi lokalnymi i krajowymi przepisami i regulacjami.

DANE TECHNICZNE

Model	KH5030	KH6040	KH7050	KH9060	KH1490
	KH - 5030	KH - 6040	KH - 7050	KH - 9060	KH - 1490
Napięcie	Prȩd	Prȩd	Prȩd	Prȩd	Prȩd
wejosciowe	zmienny 120 V	zmienny 120 V	zmienny 120 V	zmienny 120 V	zmienny 120 V
	Prąd zmienny 230 V	Prąd zmienny 230 V	Prąd zmienny 230 V	Prąd zmienny 230 V	Prąd zmienny 230 V
Całkowita moc	420 W	560 W	680 W	830 W	900 W
Moc lasera	5 0W	60 W	80W	100 W	130 W
Obszar roboczy	500*300m m	600*400m m	700*500m m	900*600mm	1400*900m m
temperatura	5-50 °C
wilgotność	5%-95% bez kondensatu
Typ lasera	Lasery szklane CO2
Model laserowy	KH-LT50	KH-LT60	R3	R5	R7
Tworzywo	Kamień, drewno, ceramika, metal, tkanina, papier itp.
Stół warsztatowy	Platforma komórkowa
Prȩdkośćciecia	0-400mm/s
Prȩdkość grawerOWANIA	0-500mm/s

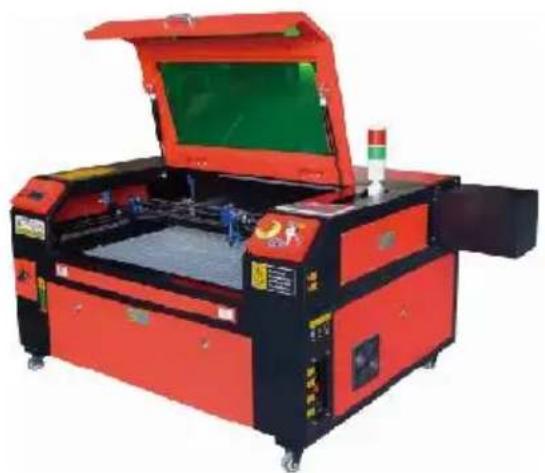

1. Schematyczny rysunek części.

1. Opis części.
2. Okienko podglądowe: To brązowe akrylowe okienko umożliwia monitorowanie

procesu grawerowania, ale tylko częściowo pochłania laser o wysokiej podczerwieni i nie ma innej ochrony. Zawsze noś okulary podczas korzystania z Protective Observation Active Laser i nigdy nie wpatruj się w niego przez dłuższy czas.

• Światło LED: To jasnozielone światło oświetla stół roboczy, zapewniając dobrą widoczność.

widok grawerunku materiału przed, w trakcie i po procesie.

• Prowadnice osi Y: Prowadnice osi Y umożliwiają przesuwanie są prowadnic osi X w przód i w tył na stole.
• Przełącznik chłodzenia wodnego: Po aktywacji przycisku wbudowany układ chłodzenia wodnego

rozpoczyna się chłodzenie i zapala się wyświetlacz pokazujący temperaturę w czasie rzeczywistym.

• Szyna osi X: Szyna osi X utrzymuje drugie lustro i podtrzymuje głowicę laserową do poruszania się w lewo i w prawo.

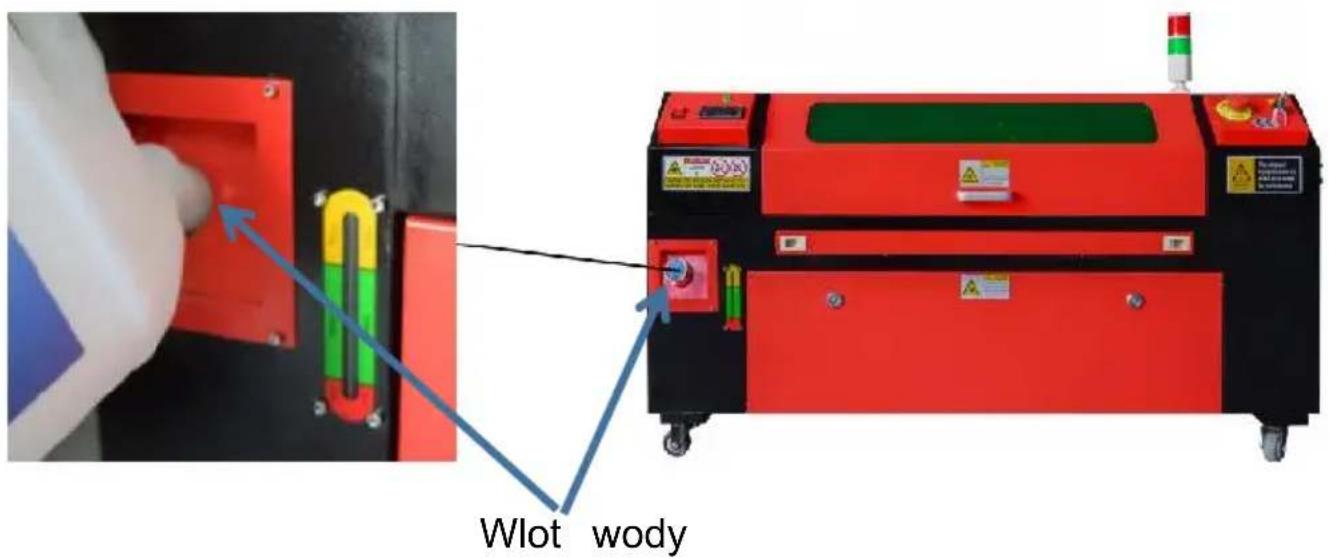

Wlot wody: Służy do odkręcania pokrywy przeciwnie do ruchu

wskazówek zegara podczas napełniania

wbudowanego zbiornika na wodę obiegową.

• Wskaźnik poziomu wody: Ten port obserwacyjny można wykorzystać do obserwacji

poziom wody w zbiorniku na wodę w kadłubie samolotu. (żółty: za wysoki / zielony: odpowiedni / czerwony: za niski).

• Przednie proste drzwi: Te drzwi otwierają się, aby umożliwić przechodzenie większych materiałów

przez stół roboczy. Należy zachować szczególną ostrożność, aby uniknąć zobaczenia lub cierpienia z powodu wiązki laserowej i jej odbicia. To tutaj znajduje się torba na akcesoria, gdy grawer jest używany po raz pierwszy.

• Drzwi wejściowe frontowe: Te drzwi zapewniają dostęp do obszaru poniżej

Ławka łatwa do czyszczenia.

Daszek: Pokrywa zapewnia dostęp do głównego uchwytu w celu umieszczenia i

odzyskiwania materiałów, a także naprawiania ustawienia ścieżki lasera i innych czynności konserwacyjnych. Po otwarciu pokrywy zasilanie lasera zostaje automatycznie odcięte.

• Wskaźnik roboczy: służy pomocą operatorowi, aby lepiej obserwować status emisji lasera, światło czerwone: laser pracuje, światło zielone: laser bezczynny.
• Panel sterowania: Panel sterowania umożliwia ręczne sterowanie procesem grawerowania, obejmujący ruch ręcznej głowicy laserowej i emisję wiązki laserowej.

Wyłącznik główny: steruje całkowitym wyłącznikiem mocy całej maszyny

• Przełączniki sterowania osią Z: Te przyciski przesuwają stół w górę i w dół,

pomagają szybko dostosować się i skupić na różnych grubościach stołu

• Port połączeniowy: Port ten łączy płytę główną urządzenia grawerującego

Podłącz maszynę do komputera sterującego i zaprogramuj grawerowanie za pomocą kabla USB lub Ethernet.

Prawe drzwi dostępowe: Te drzwi zapewniają dostęp do płyty głównej silnika, sterownika i zasilacza. Otwory wentylacyjne zapobiegają przegrzewaniu się podzespołów podczas użytkowania i nie powinny być zasłaniane.

Wentylator chłodzący płytę główną: Ten wentylator służy do odprowadzania ciepła z rdzenia urządzenia, takiego jak wbudowane płyty główne i zasilacze laserowe.

• Wyłącznik awaryjny: W przypadku awarii ten przycisk natychmiast odcina zasilanie tuby laserowej.

Głowica lasera: Głowica lasera zawiera trzecie lustro, soczewkę skupiającą, czerwony punkt wskazówki i wylot wspomagania powietrza.

Stół: Wysokość stołu jest regulowana, aby dopasować go do cieńszych i grubszych materiałów, a także między platformami aluminiowymi i komórkowymi.

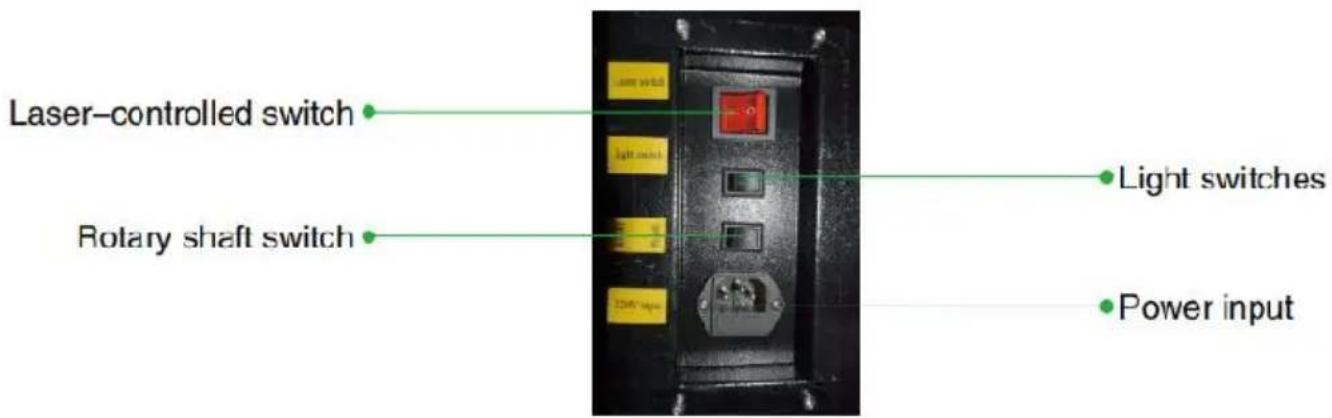

• Przełącznik sterowania laserem: Ten przełącznik musi być włączony podczas korzystania z lasera.

Wyłącznik światła: Włącz światło na stole warsztatowym.

• Przełącznik osi obrotowej: Ten przełącznik musi być włączony podczas korzystania z osi obrotowej. Oś Y (wyłączona, gdy oś obrotowa nie jest używana), jeśli oś Y się porusza, sprawdź, czy ten przełącznik jest włączony.
• Wejście zasilania: Przed użyciem podłącz to złącze zasilania do maszyny.

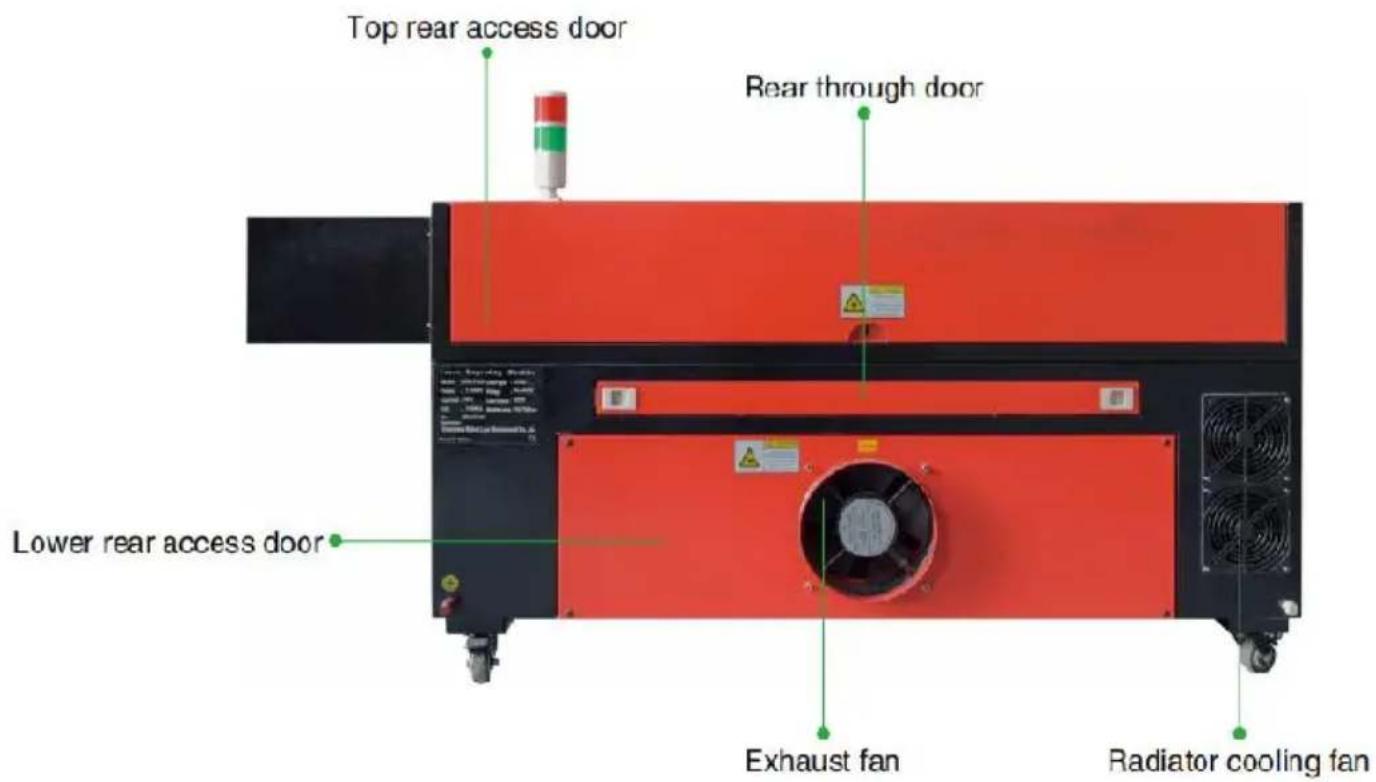

Górne tylne drzwi dostępowe: Te drzwi prowadzą do wnęki laserowej, w której znajduje się laser. Rura i jej połączenia są zabezpieczone.

• Drzwi tylne: Te drzwi są odpowiednikiem drzwi przednich i wymagają podobnych ostrożności podczas użytkowania.
• Dolne tylne drzwi dostępowe: Te drzwi zapewniają dostęp do wspomagania pneumatycznego pompy i pasa osi Z.

Wentylator wyciągowy: Ten wentylator usuwa gazy i zanieczyszczenia

powietrza

warsztatowego i wypuszcza powietrze po oczyszczeniu przez przyjazny dla środowiska filtr.

Wentylator chłodzący zbiornik na wodę: Ten wentylator służy do chłodzenia krążącej wody.

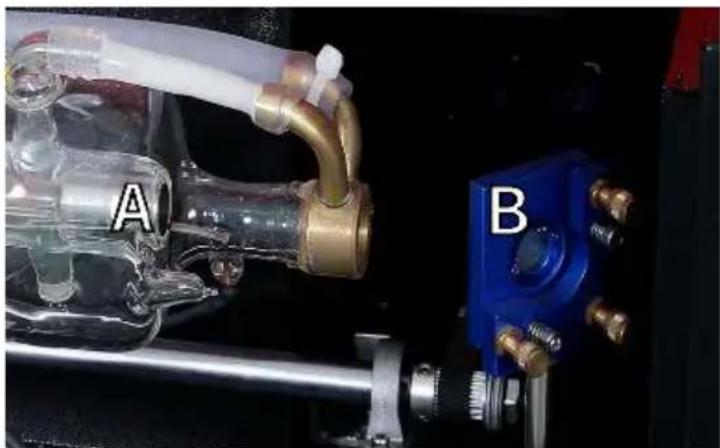

1. Opis ścieżki lasera.

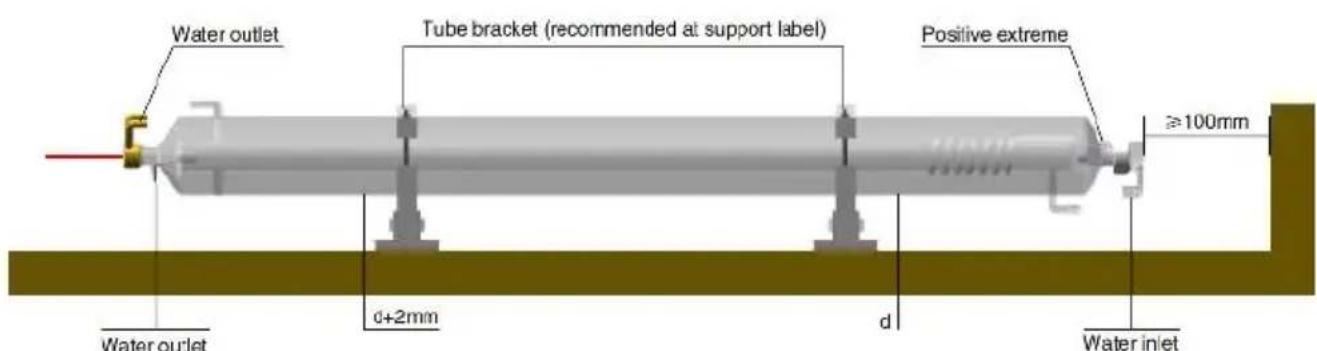

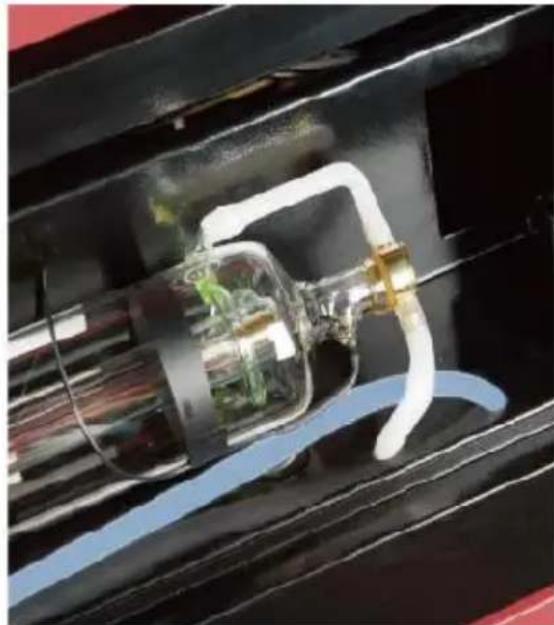

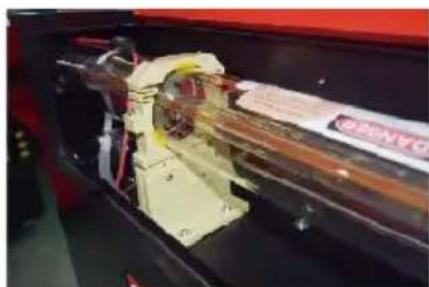

A. Rura laserowa: Ta szklana rura wypełniona dwutlenkiem węgla jest zamontowana na uchwycie i nie należy jej przesuwać. Napięcie połączenia między nią a zasilaczem lasera jest niezwykle wysokie i niezwykle niebezpieczne. B. Pierwszy reflektor — to lustro o regulowanym kącie jest utrzymywane w miejscu, aby przenieść laser grawerujący z tuby na drugie lustro.

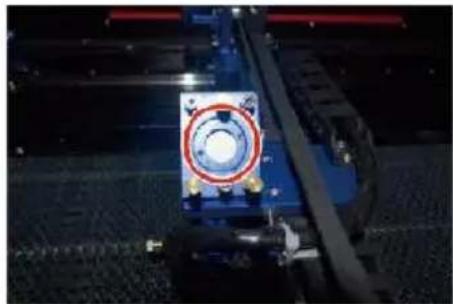

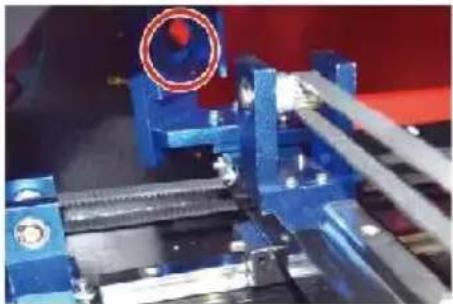

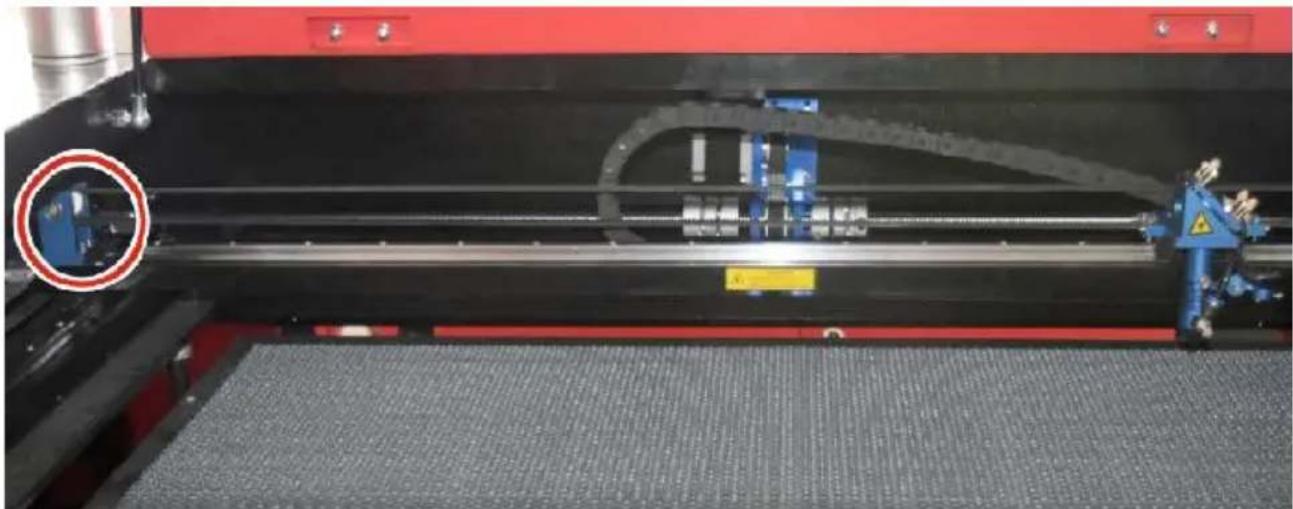

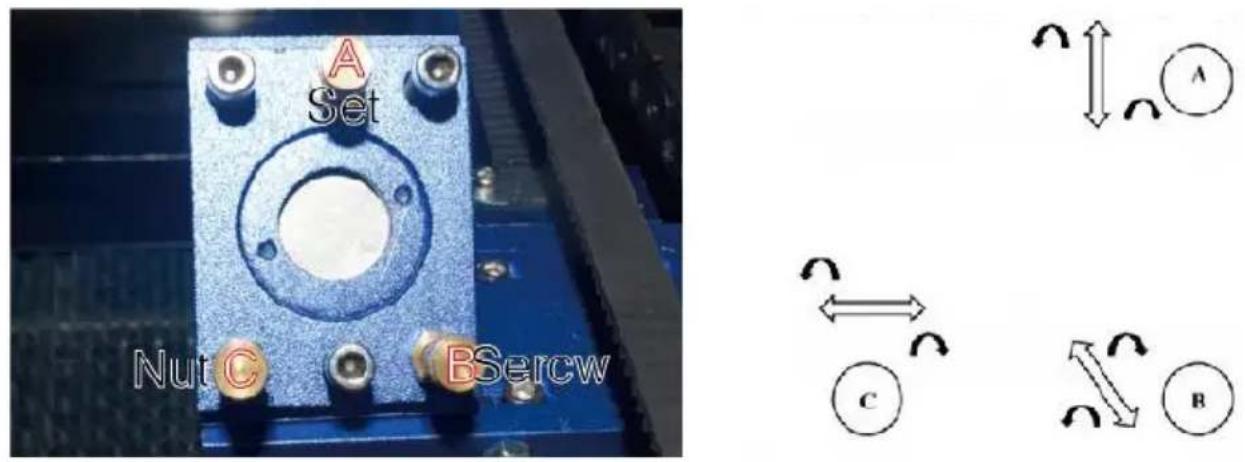

C. Drugie lustro: To lustro o regulowanym kącie porusza się wzdłuż prowadnicy osi X, umożliwiając wiązce lasera przemieszczanie się wzdłuż osi Y. D. Trzecie lustro: To regulowane pod kątem lustro porusza się w głowicy lasera, umożliwiając wiązce lasera przemieszczanie się wzdłuż osi X. E. Soczewka skupiająca: Soczewka ta kieruje i skupia światło lasera na materiale. F. Stół warsztatowy: Wysokość odsłoniętego stołu warsztatowego można regulować.

1. Podłącz wejścia.

A. Port USB: Ten port wykorzystuje dowolny ze swoich portów USB do połączenia z komputerem sterującym i jego oprogramowaniem do sterowania. B. Port USB: Ten port umożliwia ładowanie i zapisywanie projektów i parametrów bezpośrednio w grawerce. C. Port Ethernet: Port ten umożliwia połączenie bezpośrednio lub przez sieć z komputerem sterującym i jego oprogramowaniem.

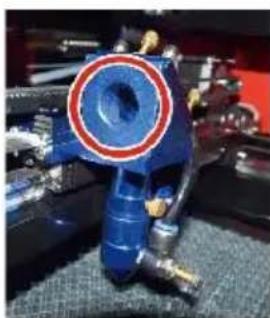

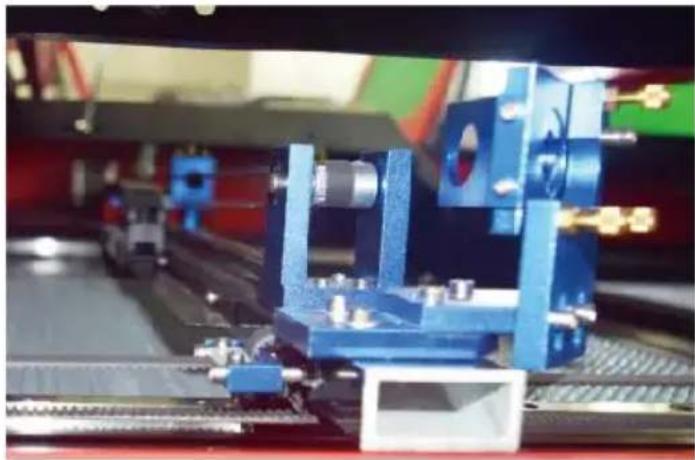

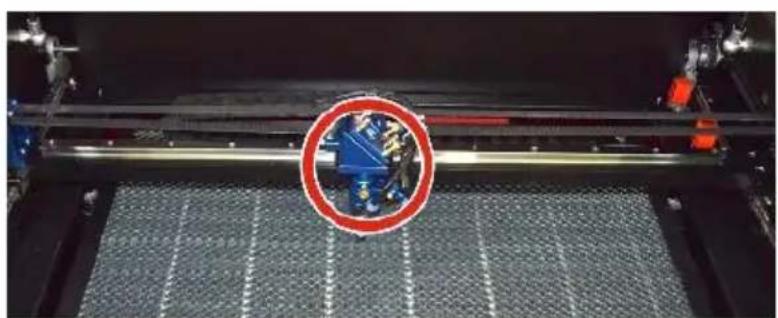

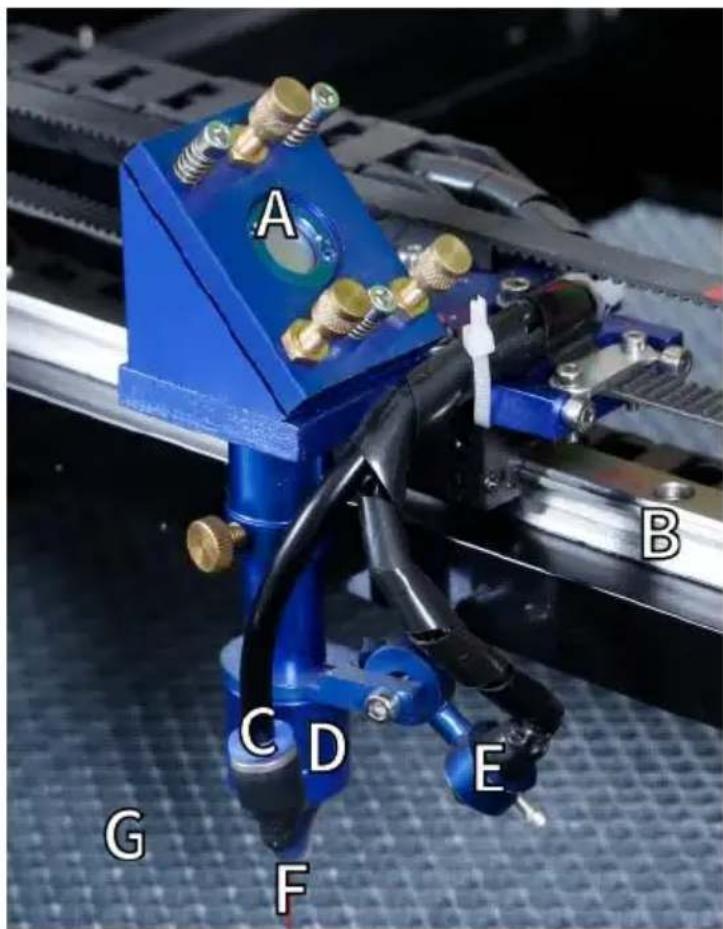

1. Montaż głowicy laserowej.

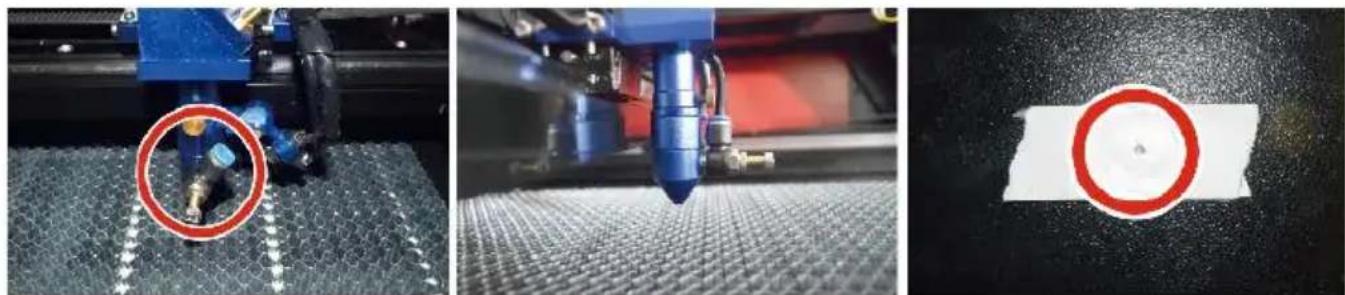

A. Głowica laserowa Trzecie lustro: To lustro o regulowanym kącie

przekazuje światło laserowe z drugiego lustra do soczewki skupiającej.

B. Prowadnica osi X: Prowadnica ta porusza się wzdłuż osi Y, a jest kontrolowana przez wyłącznik krańcowy.

C. Wspomaganie powietrzem: Urządzenie to wdmuchuje sprężone powietrze, aby zabić iskry oraz wydmuchać gazy i zanieczyszczenia podczas grawerowania.

D. Soczewka skupiająca: Soczewka ta kieruje i skupia wiązkę lasera w punkcie jej zetknięcia z materiałem grawerowanym.

E. Wskaźnik czerwony: Urządzenie to pomaga zobaczyć dokładne położenie niewidzialnego lasera grawerującego.

F. Laser: Sam laser grawerujący jest niewidoczny, ale bardzo niebezpieczny. Unikaj bezpośredniego kontaktu ze skórą lub oczami.

G. Stół warsztatowy: Użyj dołączonych narzędzi akrylowych, aby uzyskać idealną ostrość dla materiału o dowolnej grubości.

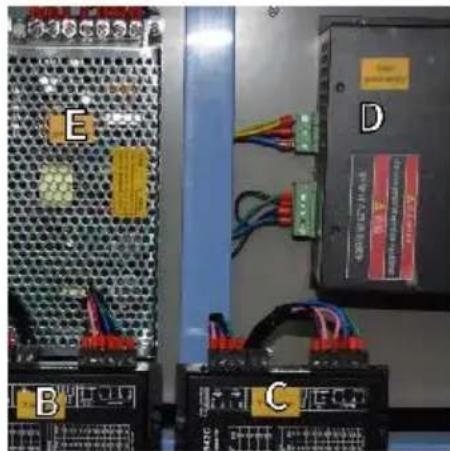

1. Przednie drzwi dostępowe.

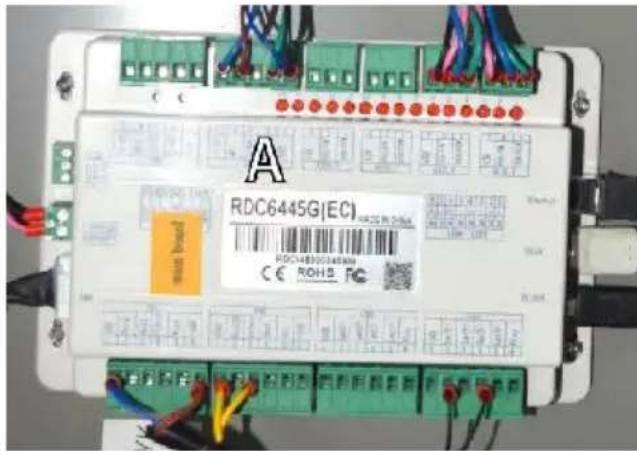

A. Płyta główna: Ta płyta steruje procesem grawerowania i reaguje na polecenia z oprogramowania grawerującego lub panelu sterowania maszyny.

Sterownik osi X: To urządzenie przesuwa głowicę lasera wzdłuż osi X.

Napęd osi Y: Urządzenie to przesuwa szynę wzdłuż osi Y.

D. Moc lasera: Urządzenie to przetwarza standardową energię elektryczną na ładunek o bardzo wysokim napięciu, wymagany dla tuby laserowej.

E. Zasilacz: To urządzenie zasila płytę główną i napędy komputera.

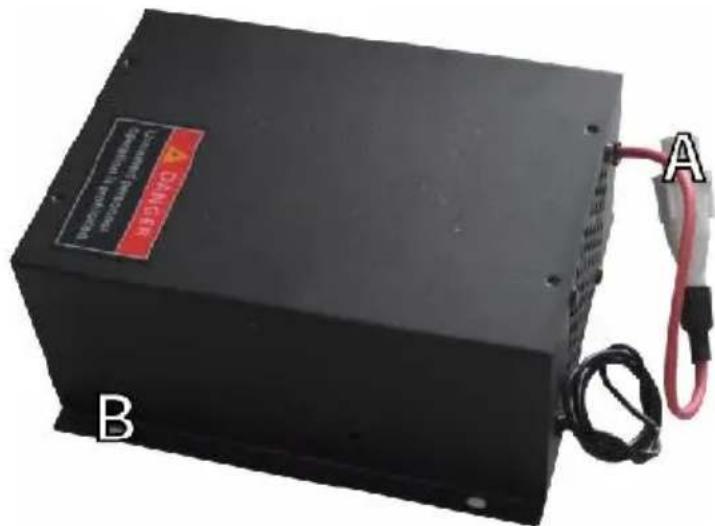

1. Zasilanie lasera.

A. Przewód wysokiego napięcia: Przewód ten jest podłączony do dodatniego końca rury laserowej i dostarcza prąd o wysokim napięciu zasilający laser.

B. Otwory montażowe: Te standardowe otwory pozwalają na łatwą instalację i demontaż.

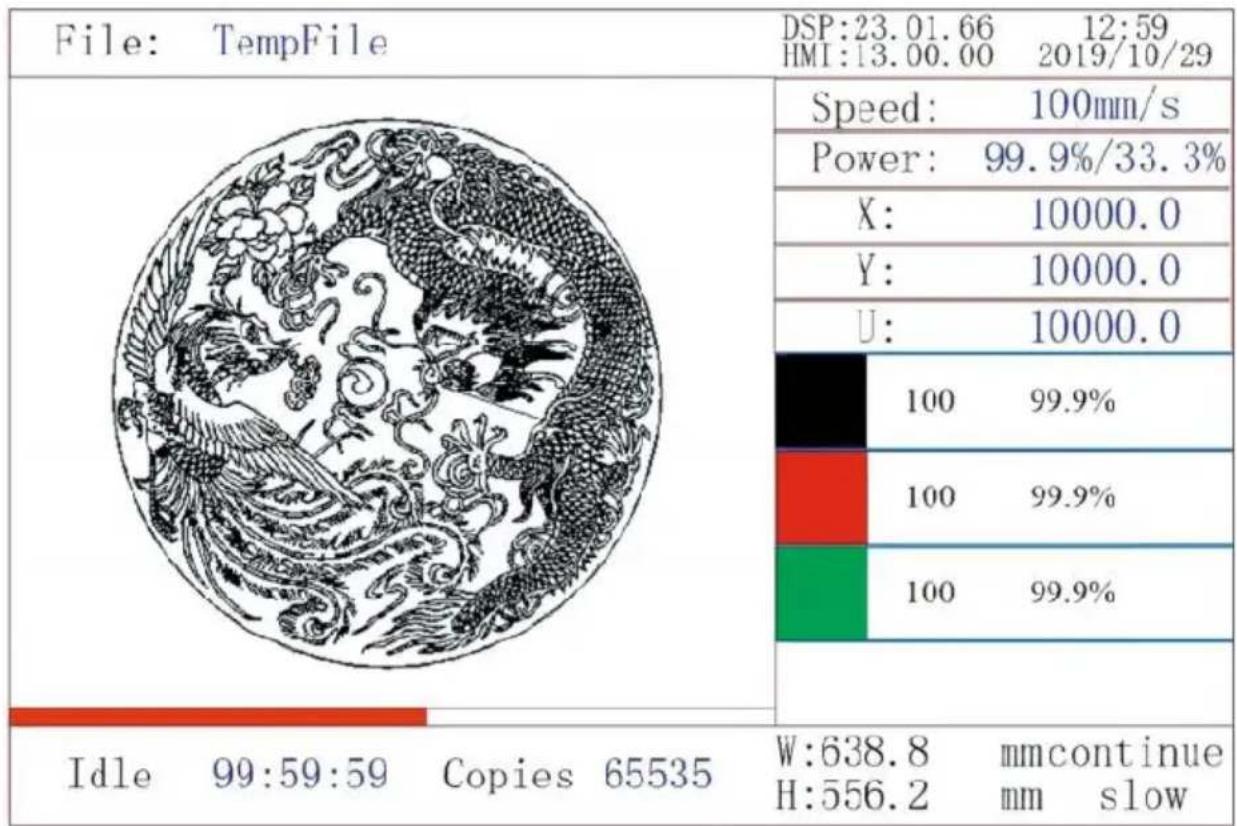

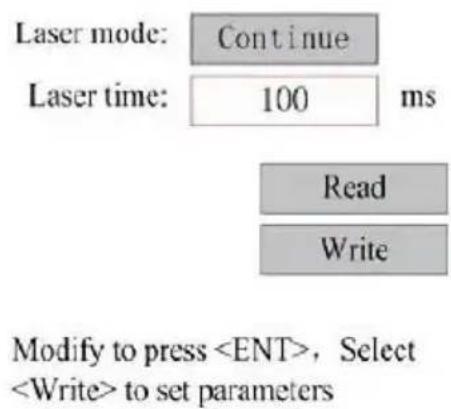

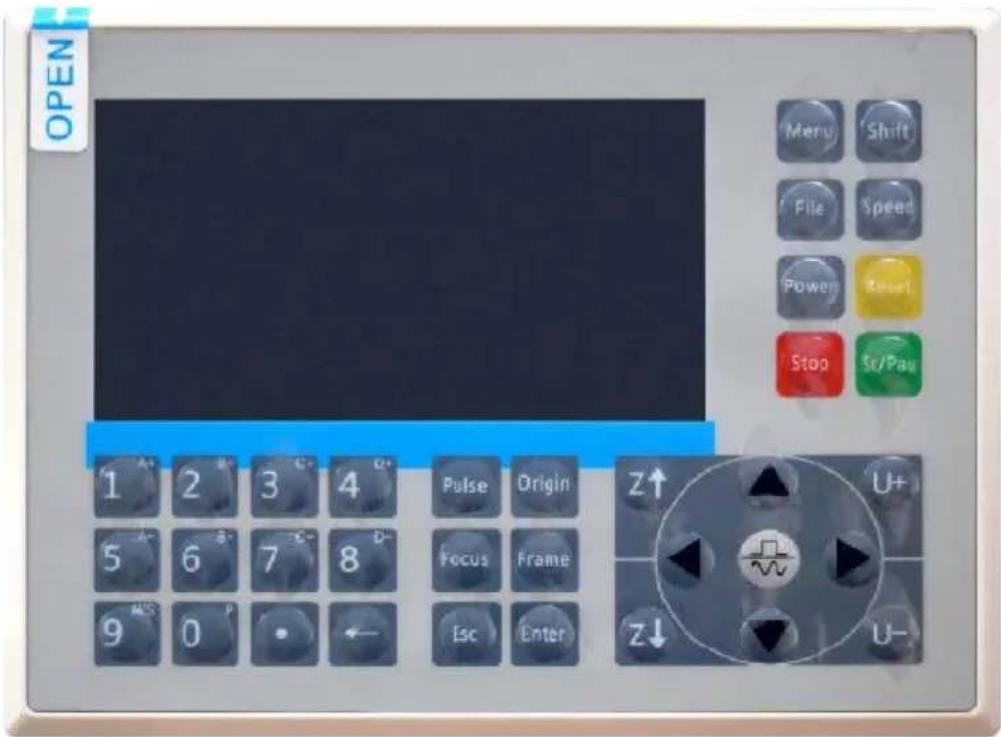

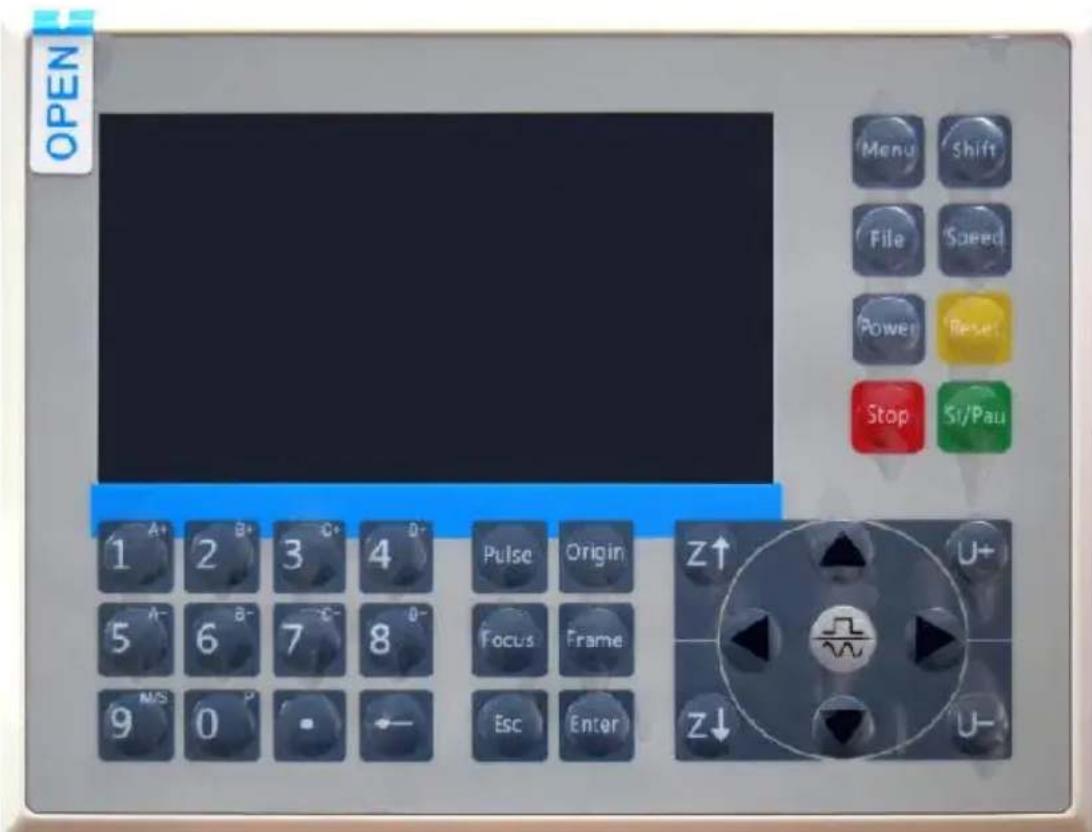

8. Steruj wyświetlaczem.

- Opis przycisku

Przycisk resetowania: Resetowanie systemu

Przycisk zatrzymania: Zatrzymanie obróbki lub ruchu wrzeciona

Klawisz usuwania: Ten parametr służy do usuwania parametru

Klawisz kotwicy: Ustaw punkt kotwiczenia

AY. Obszar wyświetlania graficznego: Wyświetla ścieżki i aktualną trajektorię pliku.

AZ. Numer wersji: Wyświetla numer wersji panelu i płyty głównej. BA. Czas systemowy: Wyświetla aktualny czas systemowy. BB. Obszar wyświetlania parametrów: Wyświetla numer pliku, prędkość, maksymalną moc itp. bieżącego pliku. BC. Obszar wyświetlania współrzędnych: Wyświetla aktualne współrzędne głowicy laserowej.

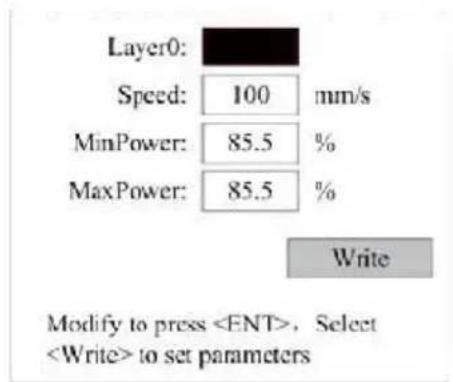

BD. Obszar wyświetlania warstw: Wyświetla parametry warstw bieżącego pliku lub pliku podglądu. Parametry od lewej do prawej to liczba kolorów, prędkość i maksymalna moc. BE. Przetworzony rozmiar ramki: Wyświetla wymiary bieżącego pliku. BF. Liczba elementów: Wyświetla liczbę ukończonych przebiegów dla bieżącego pliku. BG. Status systemu: Wyświetla aktualny status maszyny: bezczynna, działająca, wstrzymana lub ukończona. Czas przetwarzania jest wyświetlany po prawej stronie. BH. Pasek postępu przetwarzania: Wyświetla postęp przetwarzania bieżącego pliku.

Uwaga: Gdy system jest bezczynny lub gdy praca jest zakończona, wszystkie przyciski są używane. Użytkownicy mogą pracować nad plikiem, ustawiać parametry, podglądać pliki i nie tylko. Niektóre przyciski nie działają, gdy praca jest uruchomiona lub wstrzymana (na przykład origin frame).

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

1. ZRZECZENIE SIĘ GWARANCJI

Twoja grawerka może nieznacznie różnić się od tej pokazanej w tej instrukcji ze względu na opcje, aktualizacje itp. Jeśli Twoja grawerka została dostarczona z nieaktualną instrukcją lub masz jakiekolwiek inne pytania, skontaktuj się z nami.

2. OGÓLNA INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA

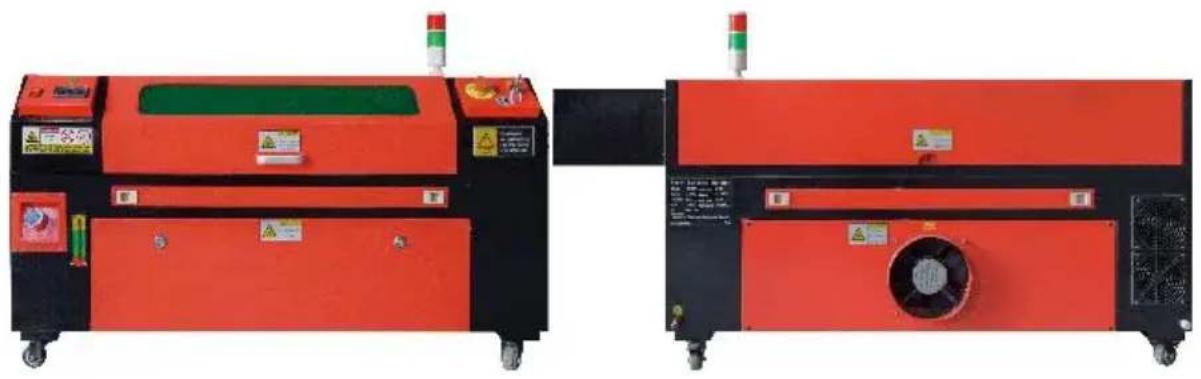

Etykieta z instrukcją powinna znajdować się w następujących miejscach Twojego urządzenia:

• Jeśli którykolwiek z tych znaczników jest brakujący, nieczytelny lub uszkodzony, należy go wymienić.

Zastąpiono.

• Używaj urządzenia do grawerowania laserowego wyłącznie zgodnie ze wszystkimi obowiązującymi przepisami lokalnymi i krajowymi.
• Używaj urządzenia wyłącznie zgodnie z niniejszą instrukcją obsługi. Tylko inne osoby, które przeczytały i zrozumiały tę instrukcję, są uprawnione do instalacji, obsługi, konserwacji, naprawy itp. Jeśli urządzenie zostało przekazane lub sprzedane osobie trzeciej, należy upewnić się, że niniejsza instrukcja została dołączona do urządzenia.
• Nie używaj urządzenia nieprzerwanie dłużej niż 3 godziny. Zatrzymaj się na najmniej 30 minut pomiędzy użyciami.
• Nie pozostawiaj urządzenia bez nadzoru podczas pracy. Przez cały czas działania, jeśli występuje jakiekolwiek

nieprawidłowe działanie, natychmiast odłącz zasilanie maszyny i skontaktuj się z naszym działem obsługi klienta lub wyspecjalizowanym serwisem naprawczym. Ponownie, upewnij się, że urządzenie jest całkowicie wyłączone po każdym użyciu (w tym za pomocą wyłącznika awaryjnego).

• Nie należy pozwalać na wstęp osobom niepełnoletnim, personelowi nieprzeszkolonemu lub osobom z niepełnosprawnością fizyczną lub psychiczną.

niepełnosprawności intelektualne, które mogłyby mieć wpływ na ich zdolność do korzystania z niniejszej instrukcji oraz instrukcji oprogramowania w celu instalacji, obsługi, konserwacji lub naprawy sprzętu.

• Każdy nieprzeszkolony personel, który może znajdować się w pobliżu sprzętu

Podczas obsługi sprzętu należy być świadomym, że jest on niebezpieczny i należy udzielić mu odpowiednich instrukcji dotyczących sposobu uniknięcia obrażeń podczas użytkowania.

• Zawsze umieszczaj gaśnice, rury wodne lub inne środki zmniejszające palność

systemów w pobliżu, aby zapobiec wypadkom. Upewnij się, że numer telefonu lokalnej straży pożarnej jest wyraźnie wyświetlany w pobliżu. W przypadku pożaru, odłącz zasilanie przed użyciem gaśnicy. Przed użyciem zapoznaj się z prawidłowym zasięgiem gaśnicy. Uważaj, aby nie używać gaśnicy zbyt blisko płomienia, ponieważ jej wysokie ciśnienie może spowodować odrzut.

3. INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE LASERA.

W przypadku użycia zgodnie z instrukcją maszyna zawiera system laserowy klasy 1, który jest bezpieczny zarówno dla użytkowników, jak i osób postronnych. Jednak niewidzialne lasery, tuby laserowe i ich połączenia elektryczne są nadal bardzo niebezpieczne. Mogą one spowodować poważne szkody materialne i obrażenia ciała, jeśli są

używane lub modyfikowane ostrożnie, w tym, ale nie wyłącznie,

następujące:

• Lasery mogą z łatwością spalić znajdujące się w pobliżu materiały łatwopalne.
• Niektóre materiały robocze mogą wytwarzać promieniowanie lub szkodliwe gazy podczas przetwarzania.
• Bezpośredni kontakt z laserem może spowodować obrażenia ciała, w tym poważne oparzenia i nieodwracalne uszkodzenia oczu.
• Nie modyfikuj ani nie wyłączaj funkcji bezpieczeństwa zapewnianych przez to urządzenie.

Nie modyfikuj ani nie rozmontowuj lasera i nie używaj lasera, jeśli został zmodyfikowany lub rozmontowany przez kogokolwiek innego niż przeszkolony i wykwalifikowany specjalista. Niebezpieczeństwo narażenia na promieniowanie i inne obrażenia mogą być wynikiem stosowania dostosowanych, zmodyfikowanych lub w inny sposób niekompatybilnych części.

• Nigdy nie pozostawiaj żadnej części szafki otwartej podczas pracy, chyba że:

(wymagane) przez drzwi. Nigdy nie zakłócaj wiązki laserowej, nie umieszczaj żadnej części ciała na żadnej części ścieżki laserowej podczas operacji i nigdy nie próbuj bezpośrednio obserwować lasera. Podczas korzystania z drzwi wejściowych lub w inny sposób narażony na wiązkę laserową, podejmij kroki, aby chronić się przed potencjalnie odbitymi wiązkami laserowymi, w tym użyj osobistego sprzętu ochronnego, takiego jak specjalnie zaprojektowane okulary ochronne, aby filtrować promieniowanie o gęstości optycznej (OD) 5+ dla określonych długości fal laserów.

• Podczas pracy nie należy patrzeć ani pozwalać innym osobom patrzeć na wiązkę lasera.

nieprzerwanie, nawet przy zamkniętej pokrywie i/lub założonych okularach ochronnych.

• Używaj tej maszyny do grawerowania tylko wtedy, gdy funkcja automatycznego wyłączania jest włączona.

działa prawidłowo. Kiedy po raz pierwszy otrzymasz ten grawer, a następnie zauważysz jakiekolwiek problemy, przetestuj je przed wykonaniem jakichkolwiek innych prac (patrz poniżej). Jeśli zamknięcie nie nastąpi, nie kontynuuj używania. Wyłącz urządzenie i skontaktuj się z obsługą klienta lub serwisem naprawczym. Nigdy nie wyłączaj tych zamknięć.

• Jeżeli układ chłodzenia wodnego nie działa prawidłowo, nie należy używać tego lasera.

grawera w żadnych okolicznościach. Zawsze aktywuj system chłodzenia wodnego i wizualnie potwierdź, że woda przepływa przez cały system przed włączeniem tuby laserowej. Nie używaj wody z lodem ani wody o temperaturze wyższej niż 100°F (38°C). Aby uzyskać najlepsze rezultaty, utrzymuj ją w temperaturze 60-70°F (15-21°C).

• Nie należy używać w wodzie chłodzącej ogólnego zastosowania płynów chłodzących lub środków zapobiegających zamarzaniu, ponieważ mogą one

pozostawiać żrące pozostałości i twardnieć wewnątrz węży i rur, co może doprowadzić do awarii, a nawet wybuchu. Używaj niestandardowych formuł bezpiecznych dla lasera lub używaj i przechowuj grawerkę w pomieszczeniu o kontrolowanym klimacie.

• Nie pozostawiać materiałów potencjalnie łatwopalnych, palnych, wybuchowych lub żrących

materiałów w pobliżu, aby nie narażać ich na bezpośrednie lub odbite promieniowanie laserowe.

• Nie używaj ani nie umieszczaj w pobliżu wrażliwego sprzętu EMI. Upewnij się, że

obszar wokół lasera jest wolny od silnych zakłóceń elektromagnetycznych podczas każdego użycia.

• Używaj tej maszyny wyłącznie do obróbki materiałów opisanych w instrukcji.

Sekcja Bezpieczeństwo materiałów w niniejszej instrukcji. Ustawienia lasera i proces grawerowania muszą być odpowiednio dostosowane do konkretnego materiału.

• Upewnij się, że w okolicy nie ma innych zanieczyszczeń powietrza, ponieważ mogą one stanowić zagrożenie.

podobne ryzyko odbicia, spalenia itp.

1. INSTRUKCJE BEZPIECZEŃSTWA ELEKTRYCZNEGO.
2. Używaj urządzenia wyłącznie z kompatybilnym i stabilnym zasilaczem o napięciu

wahania napięcia mniejsze niż 10%.

• Nie podłączaj innych urządzeń do systemu bezpiecznika co system laserowy.

wymaga pełnego natężenia prądu. Nie należy używać ze standardowymi przedłużaczami ani listwami zasilającymi. Stosuj wyłączne urządzenia przeciwprzepięciowe o wartości znamionowej powyżej 2000 J.

Włączaj to urządzenie tylko wtedy, gdy jest dobrze uziemione, np. za pomocą solidnego przewodu.

podłączenia do gniazda 3-pinowego lub za pomocą dedykowanego kabla uziemiającego, który jest bezpiecznie podłączony do właściwego gniazda w obudowie. Nie należy używać z nieuziemionym adapterem 3-pinowym do 2-pinowego. Uziemienie sprzętu należy regularnie sprawdzać pod kątem uszkodzeń lub luźnych połączeń.

• Dlatego obszar wokół urządzenia do grawerowania laserowego

powinien być utrzymywany w czystości.

suche, dobrze wentylowane i kontrolowane pod względem wilgotności, aby utrzymać temperaturę otoczenia pomiędzy 40 - 95°F (5-35°C). Aby uzyskać najlepsze rezultaty, utrzymuj temperaturę na poziomie 75°F (25°C) lub niższym. Wilgotność otoczenia powinna nie przekraczać 70% .

Gdy pompa jest podłączona do źródła zasilania, nie należy dotykać pompy lub wody, w której jest zanurzona. Przed podłączeniem do zasilania należy ją umieścić w wodzie, a przy odłączeniu odłączyć od zasilania. - Regulacja, konserwacja i naprawa podzespołów elektrycznych tego sprzętu musi być obsługiwana wyłącznie przez przeszkolonych i wykwalifikowanych fachowców, aby uniknąć pożaru i innych awarii, w tym potencjalnego narażenia na promieniowanie z powodu uszkodzenia elementów lasera. Ponieważ testowanie elementów elektrycznych tego systemu znakowania wymaga specjalistycznych technik, zaleca się, aby takie testy były przeprowadzane wyłącznie przez producentów, sprzedawców lub organizacje serwisowe. - Jeśli nie zaznaczono inaczej, reguluj, konserwuj i naprawiaj urządzenie wyłącznie gdy jest wyłączone, odłączone od zasilania i całkowicie chłodne.

5. INSTRUKCJE BEZPIECZEŃSTWA MATERIAŁOWEGO.

• Użytkownik tej maszyny do grawerowania laserowego jest odpowiedzialny za:

potwierdzić, że materiał, który ma zostać przetworzony, jest w stanie wytrzymać ciepło lasera i nie wytwarza żadnych emisji ani produktów ubocznych, które są szkodliwe dla osób przebywających w pobliżu lub naruszają lokalne lub krajowe przepisy lub regulacje. W szczególności nie należy używać tego sprzętu do przetwarzania polichlorku winylu (PCW), teflonu ani innych materiałów zawierających halogeny w żadnych okolicznościach.

• Użytkownik tej maszyny do grawerowania laserowego jest odpowiedzialny za:

Zapewnić, że każda osoba obecna podczas pracy używa odpowiedniej ochrony osobistej, aby uniknąć obrażeń spowodowanych emisjami i produktami ubocznymi przetwarzanego materiału. Oprócz okularów ochronnych przy pracy z laserem wymienionych powyżej, może być wymagane noszenie gogli, masek lub respiratorów, rękawic i innej ochronnej odzieży wierzchniej.

• Jeżeli układ wydechowy nie działa prawidłowo, nie należy używać tego lasera.

grawerki w żadnych okolicznościach. Zawsze upewnij się, że wentylator wyciągowy jest w stanie usunąć pył i gazy z procesu grawerowania zgodnie ze wszystkimi obowiązującymi lokalnymi i krajowymi przepisami i regulacjami. Jeśli wentylator wyciągowy lub rura wydechowa ulegną awarii, natychmiast zaprzestań ich używania.

• Użytkownicy muszą zachować szczególną ostrożność podczas pracy z materiałami przywodzącymi prąd.

materiałów, gdyż nagromadzenie się kurzu i cząsteczek pochodzących z otoczenia może uszkodzić elementy elektryczne, spowodować zwarcie lub inne skutki, łącznie z odbitym promieniowaniem laserowym.

• Urządzenie jest bezpieczne w użyciu z następującymi materiałami: 1. tworzywa sztuczne.
• Akrylonitryl-butadien-styren (ABS)
• Nylon (poliamid, PA, itp.)
• Polietylen
• Polietylen o dużej gęstości (polietylen o dużej gęstości, polietylen i
• Dwuosiowo zorientowany politereftalan etylenu (BoPET, poliester, polyester itp.)
• Politereftalan etylenu (PETG, PET-G itp.)
• Poliimid (PI, Kapton, itp.)
• Polimetakrylan metylu (PMMA, akryl, pleksi, fluoryt itp.)
• Polioksymetylen (POM, acetal, DL, itp.)
• Polipropylen (PP itp.)
• styren

2. inne.

• karton
• Ceramika, w tym sztućce, płytki itp. szkło
• skóra
• Papier i tektura

guma

Kamień, w tym marmur, granit itp.

Tekstylia, w tym bawełna, zamsz, filc, konopie itp.

• Drewno, w tym korek, płyta MDF, sklejka, drewno balsowe, brzoza, wiśnia, dąb, topola itp.

Uwaga: Zalecane parametry dla najczęściej stosowanych materiałów grawerskich można znaleźć tutaj.

• Tego urządzenia nie można używać z następującymi materiałami ani żadnymi materiałami zawierającymi je:
• Skóra sztuczna zawierająca chrom sześciowartościowy (Cr[VI]) ze względu na toksyczne opary
• Astat ze względu na toksyczne opary

Tlenek berylu, ze względu na toksyczne opary

Brom, ze względu na toksyczne opary

• Chlor, w tym poliwinylobutyral (PVB) i polichlorek winylu (PVC, win Sintra itp.), ze względu na toksyczne opary
• Fluor, w tym teflon (teflon, teflon itp.), ze względu na toksyczne d

Jod, ze względu na toksyczne opary - Metale ze względu na przewodnictwo elektryczne i zdolność odbijania światła - Żywice fenolowe, w tym różne formy żywic epoksydowych, ponieważ wydzielają toksyczne opary - Poliwęglan (PC, Lexan itp.) ze względu na toksyczne opary

Uwaga: W przypadku wszystkich innych materiałów, jeśli nie masz pewności co do bezpieczeństwa lub zasadności użycia lasera przy tym urządzeniu, zapoznaj się z ich kartą bezpieczeństwa materiału (MSDS). Szczególną uwagę zwróć na informacje dotyczące bezpieczeństwa, toksyczności, korozyjności, refleksyjności i reakcji na wysokie temperatury. Alternatywnie, prosimy o kontakt z naszym działem wsparcia w celu uzyskania dalszych wskazówek

INSTALACJA

1. PRZEGLĄD INSTALACJI.
2. Kompletny system roboczy obejmuje szafkę do grawerowania laserowego, jej

otwory wentylacyjne, wszystkie stosowne kable połączeniowe, a także laser i klucz dostępu. Szafka może być wykorzystywana do projektów dostarczonych przez dołączone oprogramowanie do grawerowania, bezpośrednio z komputerem lub internetem; Może również grawerować projekty ładowane bezpośrednio z dysków flash. Użytkownicy mogą konfigurować inne dodatkowe akcesoria, takie jak osie obrotowe, aby spełnić swoje potrzeby.

• Należy używać wyłącznie sprzętu, okablowania i zasilaczy dołączonych do zestawu lub do niego dołączonych.

kompatybilny z tym urządzeniem. Instalowanie sprzętu nieodpowiedniego dla urządzenia może powodować słabą wydajność, skrócenie czasu serwisowania, zwiększenie kosztów konserwacji, uszkodzenia mienia i obrażenia ciała.

• Proszę zwrócić uwagę na szczegółowe wymagania dotyczące instalacji systemu.

Każdy klient musi być świadomy tych kwestii przy instalacji, aby wykonać prawidłową konfigurację i osiągnąć bezpieczną wydajność lasera. Jeśli masz jakiekolwiek problemy z instalacją, skontaktuj się z naszymi technikami i zespołem obsługi klienta.

• Wszelki sprzęt pomocniczy musi być dostosowany do "Jednostki głównej". W razie wątpliwości,

prosimy o bezpośredni kontakt ze sprzedawcą lub producentem takiego sprzętu.

2. Wybór miejsca instalacji

• Przed zainstalowaniem grawera należy wybrać odpowiednie miejsce.
• Upewnij się, że wszystkie wymagania omówione w powyższej instrukcji bezpieczeństwa są spełnione.

Miejsce powinno być stabilne, równe, suche i klimatyzowane, aby zapewnić temperaturę otoczenia 40-95°F (5-35°C) i wilgotność otoczenia poniżej 70%. W szczególności temperatura i wilgotność łącznie nie powinny zbliżać się do punktu rosy. Zaleca się korzystanie z pomieszczenia bez okien lub stosowanie żaluzji i/lub zasłon,

aby uniknąć narażenia na potencjalne dodatkowe ciepło bezpośredniego światła słonecznego. Miejsce powinno być wolne od kurzu i innych zanieczyszczeń powietrza oraz wystarczająco wentylowane, aby poradzić sobie z oparami wytwarzanymi podczas procesu grawerowania zgodnie ze wszystkimi obowiązującymi przepisami i regulacjami. W zależności od materiału, który ma być przetwarzany, może to wymagać zbudowania specjalnego systemu wentylacyjnego. Należy trzymać je z dala od materiałów łatwopalnych, wybuchowych lub żrących; i wrażliwego sprzętu EMI. Przewód zasilający powinien być

podłączony do kompatybilnego i stabilnego źródła zasilania poprzez uziemione gniazdo 3-stykowe. Nie powinno być żadnych innych urządzeń

pobierających prąd z tego samego bezpiecznika. Sprzęt

przeciwpożarowy powinien być dostępny w pobliżu, a numer telefonu lokalnej straży pożarnej powinien być wyraźnie wyświetlony.

• Zdecydowanie zaleca się ustawienie dodatkowej ławki w pobliżu maszyny

aby nie umieszczać żadnych przedmiotów na maszynie lub w jej bezpośrednim pobliżu, gdyż mogą one stwarzać zagrożenia pożarem lub porażeniem laserem.

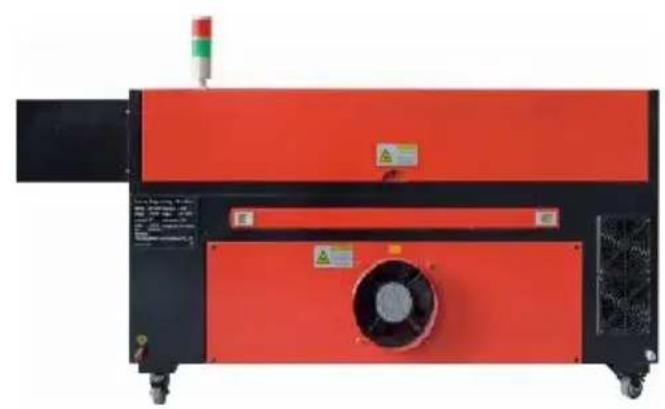

3. UZIEMIENIE PRZEWODU.

• Urządzenie wykorzystuje silny laser. Jak wspomniano w informacjach bezpieczeństwa

powyżej, ma on niezwykle wysokie napięcie i potencjalne zagrożenia. Użytkownik musi go mocno uziemić, aby uniknąć gromadzenia ładunków elektrostatycznych. Użycie standardowego gniazda

3-pinowego zapewni odpowiednie uziemienie. Jeśli nie masz dostępu do gniazdka 3-pinowego, musisz użyć kabla uziemiającego i upewnić się, że jest prawidłowo podłączony. Dystalny koniec kabla powinien być solidnie przymocowany do metalowej pręta o głębokości co najmniej 2,5 metra lub do dwóch oddzielnych metalowych prętów, które zostały wbite w ziemię co najmniej 1,5 metra od maszyny.

Niewłaściwe uziemienie może prowadzić do awarii sprzętu i stwarza poważne ryzyko porażenia prądem elektrycznym. Producent i/lub sprzedawca nie ponoszą odpowiedzialności za jakiekolwiek szkody, wypadki lub obrażenia spowodowane przez słabe uziemienie.

1. ROZPAKUJ MASZYNĘ DO GRAWEROWANIA.
2. Twój grawer jest dostarczany w drewnianym pudełku wraz z akcesoriami (w tym niniejszą instrukcją) zapakowanymi w obszarze za przednimi drzwiami przyrządowymi. Skrzynie należy rozpakować w przestronnym, płaskim miejscu, a najlepiej jest, gdy planujesz używać maszyny na stałe.

Krok 1: Jeśli jeszcze tego nie zrobiłeś, dokończ wyjmowanie skrzyni wokół grawera. Następnie wtocz maszynę na miejsce.

Krok 2: Przytrzymaj klocki hamulcowe, naciskając je na 2 koła przednie.

Krok 3: Wyjmij klucz dostępu z głównej wędki z przodu maszyny. Wyjmij torbę z akcesoriami z obszaru za przednimi drzwiami przyrządowymi. Sprawdź, czy otrzymałeś wszystkie elementy: przewód zasilający, kabel uziemiający, kable USB i Ethernet, dysk flash USB z oprogramowaniem do grawerowania, rurę wydechową z zaciskiem węża, zestaw kluczy imbusowych, akrylowe narzędzie do ustawiania ostrości, klucze i tę instrukcję.

Krok 4: Dokładnie sprawdź montaż tuby laserowej, okno i resztę maszyny. Rura laserowa jest bardzo delikatnym

przedmiotem i należy obchodzić się z nią ostrożnie i z jak najmniejszą liczbą uderzeń.

Krok 5: Wewnątrz głównego wspornika wyjmij oś X i

stół w kształcie plastra miodu.

Krok 6: Możesz zachować opakowanie na wypadek przyszłych zwrotów,

ale jeśli zdecydujesz się je wyrzucić,

lub jakichkolwiek akcesoriów, należy postępować zgodnie z

obowiązującymi przepisami dotyczącymi utylizacji odpadów.

• Sprawdź, czy etykieta obok podłączonego gniazda na maszynie jest prawidłowa.

pasuje do twojego zasilacza. Podłącz jeden koniec głównego kabla do gniazda przyłączeniowego, a drugi koniec do gniazda uziemiającego.

Pod żadnym pozorem nie włączaj urządzenia, jeśli napięcie nie odpowiada.

Wahania wzdłuż linii powinny być mniejsze niż 10%. Jeśli ta wartość jest

przekroczona, bezpiecznik przepali się. Znajdują się one w gnieździe przyłączeniowym i są dostępne z zewnątrz. Ponownie, nie podłączaj żadnego urządzenia do standardowego przyłącza ani listwy zasilającej. Podłącz je bezpośrednio do uziemionego gniazdka lub użyj urządzenia przeciwprzepięciowego o wartości znamionowej powyżej 2000J.

1. INSTALACJA CHŁODZONA WODĄ.
2. Dołączona pompa wodna ma kluczowe znaczenie dla wydajności i żywotności urządzenia. Maszyna do grawerowania. Gdy taki laser pracuje bez prawidłowo utrzymanego układu chłodzenia, jego szklana rura może eksplodować z powodu przegrzania.
3. Nigdy nie dotykaj ani nie reguluj dopływu wody do maszyny grawerującej podczas pracy. Pompa jest podłączona.
4. Aby użyć pompy wodnej, napełnij specjalny zbiornik co najmniej 2 galonami (7,5 litra) wody destylowanej lub oczyszczonej. Stopniowo obniża to jakość maszyny do grawerowania i może nawet prowadzić do niebezpiecznego gromadzenia się minerałów w układzie chłodzenia. Z tego samego powodu nigdy nie używaj uniwersalnego środka przeciw zamarzaniu. Używaj niestandardowych formuł bezpiecznych dla lasera lub przechowuj maszyny grawerujące w pomieszczeniach o kontrolowanej temperaturze.

Uwaga: Należy używać wyłącznie wody destylowanej lub oczyszczonej, nie wody z kranu ani ścieków, w przeciwnym razie skróci się żywotność produktu.

• Proszę obrócić, aby zdjąć osłonę przeciwpyłową wlotu wody, a następnie dodać oczyszczoną wodę lub wodę destylowaną do wlotu wody do maszyny grawerującej. Zielony zakres linii poziomu wody to bezpieczny poziom wody, a następnie należy napełnić osłonę przeciwpyłową dyszy wodnej, a następnie włączyć główne zasilanie i przycisk cyrkulacji wody maszyny.

Uwaga: Poziom wody nie powinien być zbyt wysoki, aby nie dopuścić do przepełnienia chłodnicy.

• Przed uruchomieniem lasera należy uzyskać wizualne potwierdzenie, że woda przepływa przez rurę laserową.
• Nigdy nie dopuść, aby woda w zbiorniku stała się zbyt gorąca, aby schłodzić laser. Zainstaluj alarm cieplny lub regularnie sprawdzaj temperaturę wody podczas dłuższego użytkowania. Jeśli woda zacznie osiągać temperaturę 100°F (38°C), wymień ją na chłodniejszą. Podczas procesu, gdy laser jest wymieniany etapami lub laser jest wyłączany: nigdy nie pozwól, aby laser działał bez stałego dopływu wody chłodzącej.
• WSTĘPNE TESTY.

WYŁĄCZENIE AWARYJNE

Ze względu na ryzyko pożaru i innych zagrożeń podczas procesu

grawerowania, maszyna grawerująca zawiera duży, łatwo dostępny przycisk zatrzymania awaryjnego w pobliżu panelu sterowania. Naciśnij, aby natychmiast zatrzymać tubę laserową.

Gdy grawerka dotrze, jej awaryjny stop został naciśnięty i musi zostać obrócony w prawo i odbity w górę, aby laser mógł działać. Przed użyciem maszyny do jakiejkolwiek innej pracy, należy sprawdzić, czy działa ona prawidłowo. Uruchom układ chłodzenia wodnego, umieść kawałek odpadu nadającego się do obróbki laserowej na stole roboczym, zamknij pokrywę i naciśnij PULSE, aby uruchomić laser. Naciśnij

przycisk zatrzymania awaryjnego i obserwuj, czy laser zatrzyma się natychmiast. Jeśli laser nadal strzela, zatrzymanie awaryjne nie działa i musi zostać wymienione przez inżyniera. Wyłącz maszynę i skontaktuj się z obsługą klienta.

ZAMKNIĘCIE POKRYWY (BLOKADA).

Ze względu na ryzyko utraty wzroku, oparzeń i innych obrażeń spowodowanych bezpośrednim działaniem niewidzialnej wiązki grawerującej, urządzenia

automatycznie wyłącza laser w przypadku podniesienia osłony ochronnej podczas pracy.

Po upewnieniu się, że przycisk zatrzymania awaryjnego działa prawidłowo, należy również sprawdzić, czy zamknięcie pokrywy działa prawidłowo przed wykonaniem jakichkolwiek innych prac przy maszynie. Uruchom układ chłodzenia wodnego, umieść kawałek złomu nadającego się do obróbki laserowej na stole roboczym, zamknij pokrywę i naciśnij PULSE, aby uruchomić laser. Zwolnij przycisk. Uważaj, aby nie narazić się na działanie lub nie zostać trafionym przez jakiekolwiek odbite lasery, otwieraj pokrywę tak rzadko, jak to możliwe, i spróbuj ponownie uruchomić laser.

Uwaga: Jeśli laser jest emitowany, automatyczne wyłączanie nie działa i musi zostać naprawione przez serwis. Wyłącz maszynę i skontaktuj się z obsługą klienta.

Ze względu na zagrożenia, jakie stwarzają niechłodzone tuby laserowe, grawerka automatycznie wyłącza laser w przypadku awarii układu chłodzenia wodnego.

Po upewnieniu się, że zarówno przycisk zatrzymania awaryjnego, jak i zabezpieczenia pokrywy działają prawidłowo, należy również sprawdzić, czy wyłącznik wody działa prawidłowo, przed wykonaniem jakichkolwiek innych prac przy maszynie. Uruchom układ chłodzenia wodnego, umieść kawałek złomu nadający się do obróbki laserowej na stole roboczym, zamknij pokrywę i naciśnij przycisk PULSE, aby uruchomić laser. Zwolnij przycisk. Odetnij przepływ wody, zwijając lub zginając dwa węże. Uważaj, aby nie uszkodzić samego węża podczas tego procesu. Spróbuj ponownie uruchomić laser. Jeśli laser jest emitowany, automatyczne wyłączanie nie działa i musi zostać naprawione przez serwis. Wyłącz maszynę i skontaktuj się z obsługą klienta. Jeśli laser nie emituje, automatyczne wyłączanie działa prawidłowo; po prostu poluzuj oba węże, aby ponownie rozpocząć cyrkulację wody i kontynuuj konfigurację grawerki.

KALIBRACJA ŚCIEŻKI LASERA.

Podczas gdy nasza fabryka kalibruje cały system podczas montażu, rura laserowa, soczewka skupiająca i/lub jedno lub więcej luster mogą zostać przesunięte z ustawienia podczas transportu. Dlatego zaleca się przeprowadzenie testu ustawienia optycznego podczas konfigurowania maszyny. Szczegółowe wskazówki znajdują się w sekcji konserwacji poniżej.

WSPOMAGANE POWIETRZEM

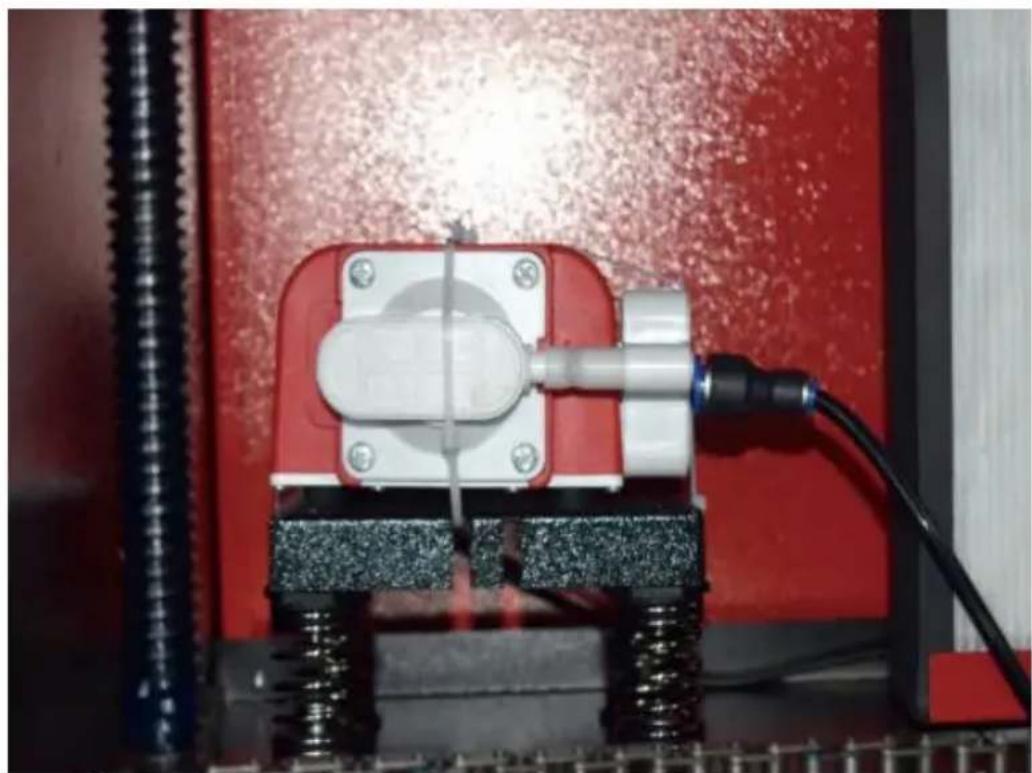

Twój pomocniczy spręż powietrzny powinien być wstępnie zainstalowany i prawidłowo okablowany. Po prostu

sprawdź, czy jest prawidłowo skonfigurowany i podłączony, jak pokazano na obrazku. Jeśli tak,

Jeśli rury lub okablowanie muszą zostać ponownie podłączone, przed przystąpieniem do regulacji jakiegokolwiek sprzętu należy wyłączyć zasilanie maszyny (w tym nacisnąć przycisk zatrzymania awaryjnego).

8. BEZPIECZEŃSTWO.

Dla własnego bezpieczeństwa i bezpieczeństwa przechodniów, te maszyny do grawerowania można zamknąć za pomocą dostarczonego klucza. Zaleca się, aby używać go do blokowania komputera między sesjami, aby zapobiec jakimkolwiek nieautoryzowanym działaniom na komputerze.

OPERACJA

1. PRZEGLĄD OPERACJI.

• Używaj grawerki laserowej wyłącznie zgodnie ze wszystkimi instrukcjami podanymi w tym dokumencie.

instrukcja. Niedostosowanie się do odpowiednich wytycznych szczegółowo opisanych w niniejszym dokumencie może skutkować szkodzeniem mienia i obrażeniami ciała.

W tej sekcji opisano tylko niektóre opcje i funkcje oferowane przez oprogramowanie operacyjne. Przed rozpoczęciem korzystania z urządzenia upewnij się, że przeczytałeś całą instrukcję (zwłaszcza powyższe informacje dotyczące bezpieczeństwa), a także wszelkie ostrzeżenia dołączone do urządzenia.

2. OGÓLNA INSTRUKCJA OBSŁUGI.

Krok 1. Stwórz projekt, który chcesz wygrawerować. Możesz to zrobić bezpośrednio w oprogramowaniu do grawerowania lub możesz użyć dowolnego Krok 2. Podłącz do produktu sprzęt towarzyszący i narzędzia oraz podłącz zasilanie. Możesz zapoznać się z filmem na płycie CD/USB. Napełnij wlot wody oczyszczoną lub destylowaną wodą do wbudowanej cyrkulacji wody. Poziom wody musi być uzupełniony do zielonej linii bezpieczeństwa wody. Uwaga: (Poziom wody nie powinien być zbyt wysoki, aby nie doszło do przyżelania). Krok 3. Proszę wyjąć rurę dymową. Jeden koniec rury dymowej jest podłączony

do portu odprowadzania dymu urządzenia, a drugi koniec jest podłączony do zewnętrznego lub pomocniczego urządzenia do odprowadzania dymu. Uwaga: (Należy użyć zacisku rurowego, aby zabezpieczyć połączenia i zapobiec ich odpadnięciu.)

Krok 4. Podnieś przycisk zatrzymania awaryjnego i użyj przycisków znajdujących się z przodu szafki do otwierania panelu sterowania maszyny grawerującej. Załaduj wybrany projekt bezpośrednio z pamięci flash USB lub za pośrednictwem połączenia komputera z grawerem.

Krok 5. Otwórz pokrywę, sprawdź, czy wspomaganie pneumatyczne działa prawidłowo i w razie potrzeby wyreguluj stół. Do większości zastosowań zalecane są stożki komórkowe. Stożek można podnosić lub opuszczać za pomocą sterowania osi Z z przodu szafki, aby dostosować go do różnych materiałów o różnej grubości.

Krok 6. Umieść próbkę materiału na stole. Pozycja standardowa znajduje się w lewym górnym rogu tabeli. Można to zmienić, przesuwając lokalizację swojego projektu lub źródło grawera za pomocą panelu sterowania lub oprogramowania do grawerowania. Aby obsługiwać większe materiały, możesz otworzyć przednie lub tylne drzwi przelotowe, lub oba jednocześnie. Gdy laser jest aktywny, nie wkładaj NICZEGO do powierzchni roboczej przez drzwi przelotowe poza materiałem. Zwróć szczególną uwagę na opary i kurz, które mogą wydostawać się przez drzwi. Upewnij się, że Twój system wentylacyjny jest wystarczająco wydajny, aby wchłonąć wszystkie produkty uboczne lub użyć odpowiednich środków ochrony osobistej, aby zapewnić zdrowie użytkownikom i przychodniom.

Krok 7. Skup laser, umieszczając akrylowe narzędzie do skupiania na wierzchu materiału i ostrożnie podnosząc stół. Głowica lasera powinna ledwo dotykać górnej części narzędzia akrylowego bez wywierania nacisku, zapewniając, że odległość

grawerowania jest prawidłowa. (Ponownie, nigdy nie próbuj znajdować się na stole bez materiału.) W żaden sposób laser jest skupiony. Zamknij elektryczny.

Krok 8. Dostosuj kontrast i głębokość grawerowania swojego projektu,

dostosowując

parametry w oprogramowaniu do grawerowania lub bezpośrednio z panelu sterowania. Jeśli Twój

instrukcje grawerowania szczegółowo określają ustawienie mocy w miliamperach, należy użyć następującej tabeli konwersji umożliwiającej znalezienie

odpowiedniego ustawienia mocy:

right	20%	30%	40%	50%	70%	80%	90%	99%
current	4ma	4ma	7ma	9ma	14ma	16ma	18ma	19ma

Minimalny próg wynosi 10%. Laser nie będzie emitowany przy żadnym ustawieniu niższym od tego. Nie zaleca się używania tuby laserowej przy pełnym obciążeniu, szczególnie przez długi czas. Zalecana maksymalna moc jest ustawiona na 70%, ponieważ długotrwałe używanie większej ilości niż ta skróci żywotność lasera. Aby zwiększyć głębokość grawerowania, zwiększ energię na jednostkę powierzchni, zwiększając moc lasera lub liczbę pierścieni, lub zmniejszając parametr prędkości. Jednak grawerowanie zbyt głębokie może pogorszyć jakość obrazu, szczególnie w przypadku materiałów powłokowych.

Pracując z nowymi materiałami, pamiętaj, że zawsze powinieneś zaczynać od najniższego poziomu możliwych ustawień. Jeśli efekt nie jest wystarczająco silny, zawsze możesz go zwiększyć. Uruchom pętlę projektu ponownie lub uruchom ją ponownie z bardziej zaawansowanymi ustawieniami, aby uzyskać pożądany efekt.

Rozdzielczość powinna być generalnie ustawiona na 500 punktów na cal. W

niektórych przypadkach obniżenie rozdzielczości obrazu może pomóc, zmniejszając wypalenie i zwiększając energię impulsów, a tym samym poprawiając jakość obrazów wytwarzanych w niektórych materiałach, np. niektórych tworzywach sztucznych.

Krok 9. Otwórz rurę laserową, wkładając i obracając klucz laserowy. Aby zmniejszyć ryzyko porażenia prądem, po otwarciu tuby laserowej należy dotykać grawera tylko jednej części na raz.

Krok 10. Naciśnij przycisk „run”, aby wstrzymać grawerowanie swojego projektu. Podobnie, noś okulary ochronne, nie wpatruj się w aktywny laser bez przerwy. Bądź świadomy możliwych problemów, takich jak iskry lub pożary, i bądź przygotowany do szybkiego ugaszenia pożaru, jeśli będzie to konieczne.

Krok 11. Po zatrzymaniu lasera sprawdź jakość pierwszego przebiegu i wyreguluj parametry lasera w panelu sterowania lub oprogramowaniu, w zależności od potrzeb, aby uzyskać pożądany efekt. Podczas wielokrotnego grawerowania i cięcia, regularnie sprawdzaj zbiornik pompy, aby utrzymać temperaturę poniżej 100°F (38°C). Jeśli ta temperatura zostanie osiągnięta, przerwij pracę i pozwól grawerowi ostygnąć przed dalszym użyciem.

Krok 12. Po zakończeniu grawerowania zamknij oprogramowanie do grawerowania i wyłącz maszynę w następującej kolejności: zasilanie lasera, panel sterowania, wentylacja, układ chłodzenia wodnego i przycisk zasilania awaryjnego. Wyjmij klucz lasera z panelu sterowania.

Krok 13. Dokładnie wyczyść tackę, usuwając wszelkie zanieczyszczenia z dolnego zbiornika.

3. SZCZEGÓŁOWE OPISY MATERIAŁÓW.

Poniższe instrukcje to zalecenia, które mogą pomóc przyspieszyć bezpieczną pracę z

Różnymi materiałami. Użytkownicy powinni zapoznać się z wymogami bezpieczeństwa i grawerowania dla swoich konkretnych materiałów, aby uniknąć ryzyka potencjalnych problemów, takich jak ogień, niebezpieczny dym, przytarcie i toksyczne opary. Gdy już wiesz, że produkt jest bezpieczny lub że jesteś wyposażony w odpowiedni sprzęt ochronny, pomocne może być wygrawerowanie matrycy testowej małych pudełek wyprodukowanych przy różnych prędkościach i ustawieniach mocy, aby odkryć idealne ustawienia dla swojego projektu. Możesz zacząć od niskiego zużycia energii i szybkiej konfiguracji, a następnie powtarzać projekt tyle razy, ile potrzeba, używając stopniowo zwiększającej się intensywności lasera.

- CERAMIKA.

Podczas grawerowania ceramiki zazwyczaj stosuje się moc średnią do wysokiej. Używanie większej liczby obwodów zamiast większej mocy i niższej prędkości pomaga uniknąć pękania materiału podczas procesu obróbki. Należy pamiętać o zagrożeniach dla zdrowia, jakie stwarza pył powstający podczas grawerowania ceramiki, zwłaszcza w przypadku powtarzalnych zastosowań przemysłowych. W zależności od materiału i obciążenia pracą, do rozwiązania problemu może być wymagany wentylator lub nawet kompletny system wentylacyjny. Podobnie operatorzy i inne osoby w obszarze roboczym mogą musieć używać środków ochrony osobistej, takich jak maski i respiratory.

KAMIEŃ

Podczas rzeźbienia wszelkiego rodzaju kamieni zazwyczaj stosuje się średnią moc i średnie do szybkich prędkości. Podobnie jak w przypadku ceramiki i szkła, należy być świadomym wytwarzanego pyłu (szczególnie w przypadku powtarzalnych zastosowań przemysłowych) i podjąć podobne środki, aby

zapewnić bezpieczeństwo użytkownikom i innym osobom przebywającym w obszarze roboczym.

- TEKSTYLIA.

Jeśli chodzi o rzeźbienie tekstyliów, takich jak tkanina i wełna, często stosuje się niską moc i wysoką prędkość. Podobnie jak w przypadku skóry, należy zwrócić szczególną

uwagę na możliwość wystąpienia ognia i kurzu.

SZKŁO

Podczas grawerowania szkła zazwyczaj stosuje się dużą moc i niską prędkość. Podobnie jak w przypadku ceramiki, pomocne byłoby przeprowadzenie większej liczby cykli na niższym ustawieniu, aby uniknąć pęknięć. Należy zachować ostrożność podczas grawerowania szkła i włókien węglowych, aby uniknąć ustawień, które wytworzą intensywność lasera wystarczającą do zniszczenia integralności strukturalnej włókien i ich komponentów, co skutkuje różnymi oznaczeniami. Należy nosić środki ochrony osobistej, aby uniknąć narażenia oczu, nosa, ust i skóry na pył podczas użycia jakiegokolwiek rodzaju materiału, szczególnie w przypadku powtarzalnych zastosowań przemysłowych. Ubrania noszone podczas pracy z włóknem szklanym należy później odpowiednio wyczyścić.

SKÓRA.

Podczas grawerowania szkła zazwyczaj stosuje się dużą moc i niską prędkość. Podobnie jak w przypadku ceramiki, pomocne byłoby przeprowadzenie większej liczby cykli na niższym ustawieniu, aby uniknąć pęknięć. Należy zachować ostrożność podczas grawerowania szkła i włókien węglowych, aby uniknąć ustawień, które wytworzą intensywność lasera wystarczającą do zniszczenia integralności strukturalnej włókien i ich komponentów, co skutkuje rozmytymi oznaczeniami. Należy nosić środki ochrony osobistej, aby uniknąć narażenia oczu, nosa, ust i skóry na pyły podczas użycia jakiegokolwiek rodzaju materiału, szczególnie w przypadku powtarzalnych zastosowań przemysłowych. Ubrania noszone podczas pracy z włóknem szklanym należy później wyprać.

METAL

Maszyny do grawerowania laserowego CO2 nie powinny być używane do znakowania, grawerowania ani cięcia metalu. Najlepiej nadają się do obróbki powłok nałożonych na podłoża metalowe, należy zachować ostrożność, aby nie próbować obrabiać samego metalu. Dostępnych jest wiele powłok specjalnie do grawerowania CO2, a użytkownicy powinni postępować zgodnie z podanymi instrukcjami, ponieważ parametry różnią się w zależności od produktu i metalu. Zasadniczo prace nad powłoką aluminiową należy wykonywać szybciej przy niższej mocy, podczas gdy prace

nad powłoką stalową należy wykonywać wolniej przy wyższej mocy.

- TWORZYWA SZTUCZNE.

Plastik używany do grawerowania występuje w wielu różnych kolorach i grubościach, a także ma wiele różnych powłok i wykończeń. Większość dostępnych plastików można dobrze grawerować laserowo. Plastiki o mikroporowatych powierzchniach wydają się zapewniać najlepsze rezultaty, ponieważ trzeba usunąć mniej materiału powierzchniowego. Podczas grawerowania plastików zazwyczaj stosuje się ustawienia niskiej mocy i wysokiej prędkości. Znakowanie i grawerowanie przy zbyt dużej mocy lub zbyt niskiej prędkości koncentruje zbyt dużo energii w punkcie styku, powodując stopienie plastiku. Wśród innych problemów są to pogorszenie jakości rycia, toksyczne opary, a nawet pożary. Grawerowanie o wysokiej rozdzielczości powoduje ten sam problem, dlatego w przypadku tworzyw sztucznych należy preferować projekty o niskiej lub średniej rozdzielczości.

GUMA.

Różne składy i gęstości gumy skutkują nieznacznie różnymi głębokościami grawerowania. Zdecydowanie zaleca się testowanie próbek konkretnej gumy w celu uzyskania najlepszych rezultatów. Podczas grawerowania gumy często stosuje się stałe ustawienie wysokiej mocy, a efekt uzyskuje się poprzez zmianę prędkości lasera. Materiały z mikrokomórkowej gumy wymagają znacznie wyższych prędkości niż standardowa guma. Grawerowanie dowolnego rodzaju gumy powoduje powstawanie dużej ilości pyłu i gazów. W zależności od obciążenia pracą, do rozwiązania problemu może być wymagany sprzęt ochrony osobistej i/lub kompletny system wentylacji.

PAPIER I TEKTURA.

Podczas grawerowania różnych produktów papierowych zazwyczaj stosuje się niską lub średnią moc i dużą prędkość. Próbki testowe są ważne, ponieważ tylko niewielkie różnice parametrów mogą odróżnić efekt zbyt lekkiego działania od efektu przydymienia podłoża. Podobnie jak w przypadku skóry, szczególną uwagę zwraca się na ryzyko zapłonu, a także na pył wytwarzany podczas powtarzających się zastosowań.

O

Zobacz dane dotyczące użytkowania.

ZALECA SIEJ USTAWIERIE MOCY NA 80

tworzy wo

grubość

50 W

60 W

80W

100 W

130 W

150 W

Najwi-Europeana prędkość

Optym alna prȩdkość

Najwi-Europeana prȩdkość

Optym alna prȩdkość

Najwi-Europeana prȩdkość

Optym alna prȩdkość

Najwi-Europeana prȩdkość

Optym alna prȩdkość

Najwi-Europeana prȩdkość

Optym alna prȩdkość

Najwi-Europeana prȩdkość

kwas akrylo wy

3mm

15/S

10s

20S

15 seku nd

25 /S

20/S

30s

25 S

35/S

30 s

40/S

35 S

5 mm

8S

5S

10 s

7/S

12/S

8S

15/S

10 s

17/S

12/S

21/S

15/S

8mm

4S

2S

5S

3/S

9/S

5S

10 s

6S

12/S

8S

15 S

10 s

10mm

4S

2/S

6/S

3S

7/S

4S

8/S

5S

11/S

7S

15mm

3/S

1S

4S

2S

5/S

3S

7/S

4S

20mm

3/S

1/S

4S

1 . 5/S

25mm

30mm

Moc lasera 90 % : Ciecie akrylu powinno uwzgliedniać kontrôle przyptywu powietrza , powierzchnia materiaiu nadmu powinna byc mała lub boczna , co zapewni glówność akrylu , a powierzchnia akrylowa powinnamiecyrkulacja powietrza , aby zapobiec pozarowy .

Akryl

3mm

9/S

7/S

15/S

12 S

20/S

15 S

23 S

18/S

25/S

20S

30 s

25/S

5mm

5/S

3S

10 s

8/S

13/S

10 s

15 S

13/5

18/S

15/S

21/S

18/S

10mm

5/S

3S

7/S

5S

9S

6S

12S

9/S

15mm

4S

3/S

7/S

5/S

Moc lasera 9%0: Ciecie drowna odbywa są glównie za pomoczą sterowania przyptywem powietrza, imości p powietrza, tym szybsza przydkość cięcia

PCV

2mm

35/S

32/S

Lata 50.

45 seku

60/S

58/S

Lata 70.

68/S

80/S

78/S

Lata 90.

88/S

nd

3mm

30/S

27S

40/S

38S

50/S

48/S

Lata 60.

58/S

O/S

68/S

Lata 80.

7a/S

4mm

25/S

20S

35/S

30s

45/S

Lata 40.

55S

50/S

65/S

63/S

75S

7/S

plótno

łódźko

40/S

38/S

60/S

58S

100/ sek

98/S

200S

195S

300/s ek

295/ S

400S

395S

skóra

łódźko

15/S

12/S

20/S

17/S

25/S

20/S

30s

25/S

40/S

35/S

45 seku nd

40/S

Zaleca są stosowanie soczewski skupiajaść o ogniskowej 50,8, z tuba laserowa o mocy 60W-100W i mały ilość powietrza spreżarki, zaleca są ustawić na 50%-70% mocy.

Papier

moj cta, y er

80/S

Lata 40.

120S

Lata 40.

150/ sek

40/S

250S

40/S

350/s ek

40/S

450S

40/S

B I -c ol lub kłucie

2mm

15/S

13S

25 sek und

20S

36/S

30s

Lata 40.

35/S

45 sek und

Lata 40.

55S

50/S

Parametry pięcia pły dt dwukolorowych i PVC , piȩcia papieru naleźny zwróćć uwage na regulacja mocy lasera, im wroc lamy laserowej, im mniejszy procent regulacja mocy lasera

4. OPIS KONSOLI.

- PRZEGLĄD

Grawerem można sterować bezpośrednio z wbudowanego panelu sterowania, bezpośrednio podłączonego do komputera lub przez Internet. Aby uzyskać więcej informacji na temat obsługi oprogramowania do grawerowania, zapoznaj się z jego oddzielną instrukcją. Wbudowany panel sterowania umożliwia ręczną obsługę lasera lub grawerowanie wzoru z dysków flash i zewnętrznych dysków twardych podłączonych do portu USB po prawej stronie obudowy.

W przypadku obsługi ręcznej, klawisze strzałek mogą być używane do przesuwania głowicy lasera wzdłuż prowadnic osi X i Y, a przycisk P może być używany do wystrzelenia lasera. Za każdym razem, gdy naciśnięty zostanie przycisk strzałki, głowica lasera może być ustawiona tak, aby blokowała się w określonej odległości, dotykając MENU i

dostosowując parametry w „Manual Settings”. Laser można ustawić tak,

aby emitował przez ustawiony okres czasu, naciskając MENU i dostosowując parametry w „Laser Settings”. Wszystkie przyciski i menu powinny być oznaczone w języku angielskim. Jeśli nie, naciśnij MENU, przejdź do górnego przycisku w prawej kolumnie, aby zmienić ustawienia językowe konsoli.

Aby załadować projekt z dysku flash sformatowanego w systemie FAT lub FAT32 lub z zewnętrznego dysku twardego, naciśnij przycisk MENU, wybierz „Plik”, następnie „Dysk”, a następnie „Kopiuj do pamięci”.

Wybierz projekt w menu Plik, a następnie wybierz opcję Uruchom. Parametry można dostosować za pomocą menu i podmenu konsoli, ustawienie wielu punktów początkowych wielu wygrawerowań projektu na materiale cztery razy w jednej sesji.

Podczas uruchamiania projektu z konsoli będzie to główny wyświetlacz. Projekt powinien być wyświetlany w lewym górnym rogu, a jego nazwa wraz z bieżącymi ustawieniami prędkości i mocy powinny być wyświetlane

w prawym górnym rogu. Pozycja głowicy lasera względem stołu jest wyświetlana jako współrzędne X (poziome) i Y (pionowe). Współrzędna Z pokazuje wysokość samego stołu roboczego. Współrzędna U może być skonfigurowana do sterowania osią obrotu lub automatycznym podawaniem, jeśli jest zainstalowana. Poniżej znajdują się warstwy zawierające instrukcje dotyczące ich indywidualnej prędkości (w mm/s) i maksymalnej mocy jako procentu mocy znamionowej maszyny. Liczba partii w lewym dolnym rogu rejestruje liczbę razy, gdy bieżący projekt został wygrawerowany w jednej sesji.

Tak jak wskazuje nazwa przycisku, naciśnij przycisk Uruchom/Pauza, aby rozpocząć grawerowanie załadowanego wzoru i wstrzymać grawerowanie, gdy zajdzie taka potrzeba.

W przypadku sytuacji awaryjnej, takiej jak pożar, nie używaj panelu sterowania do wstrzymywania lub zatrzymywania grawerowania.

Natychmiast naciśnij przycisk zatrzymania awaryjnego.

• USTAW MOC LASERA.

Po naciśnięciu klawisza ENT w głównym interfejsie, w polu kursora

początkowo wybierany jest parametr „Prędkość”.

Naciśnij klawisze i , aby przełączać się między parametrami.

Wybierz parametr Power.

Naciśnij ENT, gdy czerwony kursor jest nad Power. Naciśnij klawisze

, aby zmienić wartość parametru.

Naciśnij ENT, aby zapisać zmiany.

Naciśnij ESC, aby anulować zmiany i powrócić do głównego interfejsu.

- USTAW PRĘDKOŚĆ LASERA

Po naciśnięciu klawisza ENT w głównym interfejsie, w polu kursora początkowo wybierany jest parametr „Prędkość”.

Speed	100mm/s
Power:	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Naciśnij ponownie klawisz ENT, aby wywołać interfejs.

Aby zmienić wartość parametru, naciśnij przyciski i

Naciśnij ENT, aby zapisać zmiany.

Naciśnij ESC, aby anulować zmiany i powrócić do głównego interfejsu.

Speed: 100 mm/s

-MENU FUNKCJI.

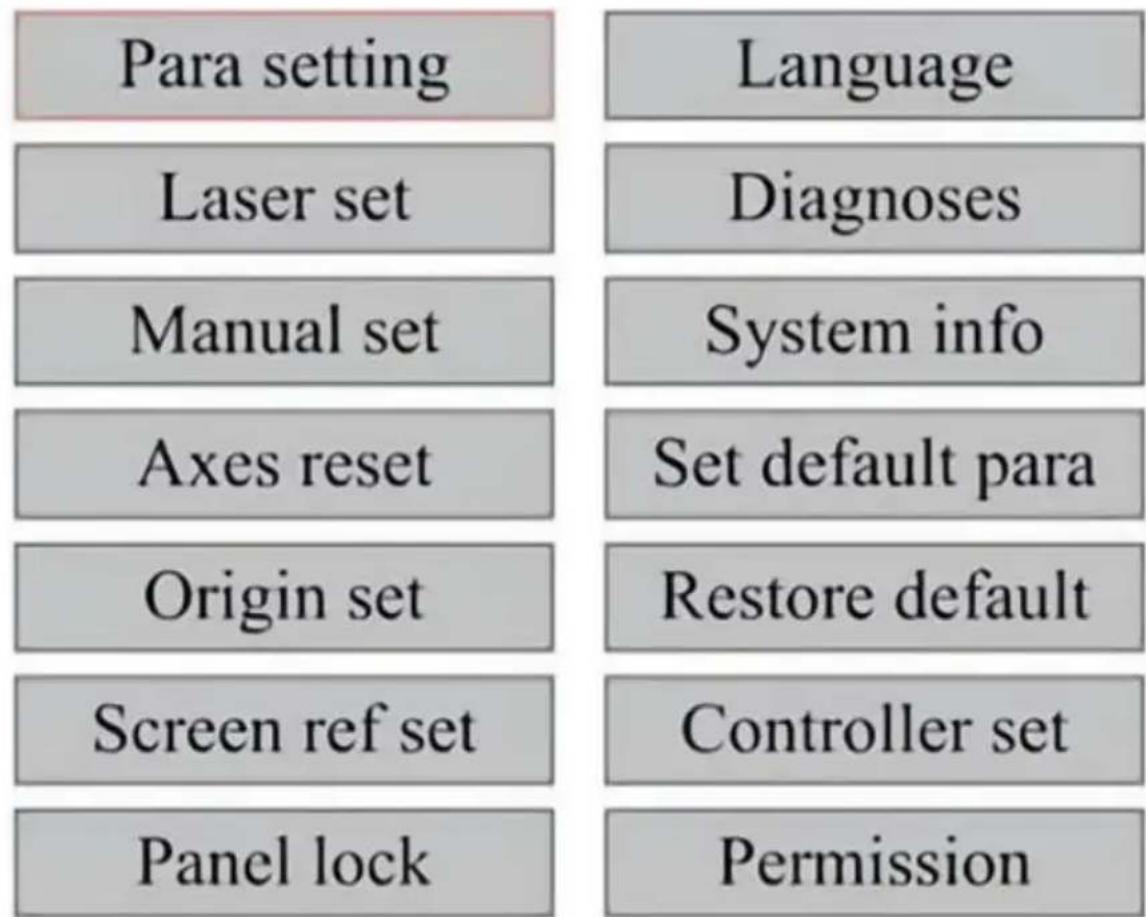

Aby wejść do interfejsu menu, naciśnij przycisk menu na głównym

interfejsie:

Naciśnij klawisz i , aby wybrać element, a następnie naciśnij klawisz ENT, aby wejść do odpowiedniego podmenu.

DOSTOSUJ OŚ Z.

Po wybraniu opcji Ruch Z naciśnij przycisk lub, aby sterować ruchem osi Z, podczas gdy zestaw czujników jest zainstalowany.

DOSTOSUJ OŚ U.

Po wybraniu opcji U Move naciśnij lub, aby sterować ruchem. Można go użyć do sterowania pozycją obrotową osi obrotu lub liniowością automatycznego podawania (pozycje są zapamiętywane oddzielnie), jeśli obie opcje są dostępne. Instalacja.

• ZRESETUJ OSIE.

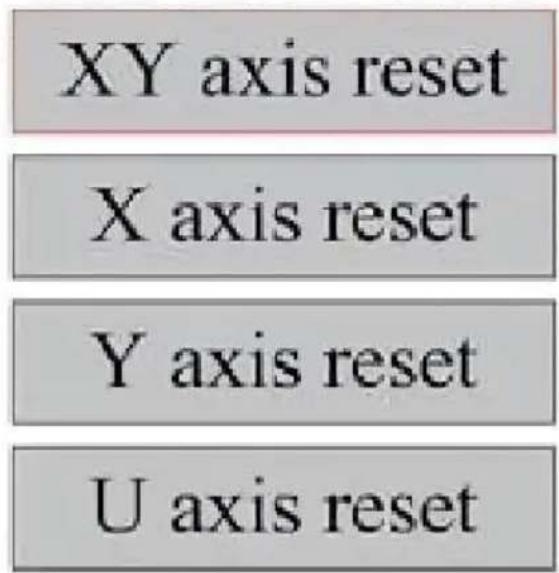

Po wybraniu opcji Shaft Reset+ naciśnij ENT, a na lewym wyświetlaczu pojawi się komunikat: Naciśnij lub , aby wybrać element.

Naciśnij ENT, aby rozpocząć resetowanie wybranej osi. Na ekranie pojawi się komunikat „Trwa resetowanie”.

Po zakończeniu operacji komunikat zniknie automatycznie, a system powróci do głównego interfejsu.

• DOSTOSUJ USTAWIENIA LASERA.

Po wybraniu ustawień lasera i naciśnięciu ENT, na lewym wyświetlaczu pojawi się: Metoda działania jest taka sama, jak w poprzednim ustawieniu. Po wybraniu opcji Kontynuuj naciśnij PULSE, aby uruchomić laser, a następnie zwolnij klawisz, aby zakończyć uruchamianie. Po zakończeniu wprowadzania zmian zapisz je, wybierając klawisz ENT, aby zapisać, lub naciśnij klawisz ESC, aby wyjść bez zapisywania zmian. Odczyt może załadować zapisane parametry.

• DOSTOSUJ TRYB RUCHU LASERA.

Po wybraniu Manual Settings (Ustawienia ręczne), naciśnij ENT, a

zostanie wyświetlona lewa strona: Gdy tryb ruchu jest „Continuous"

(Ciągły), parametr manualnego przysuwania nie działa. Gdy jest używany do ręcznego przysuwania głowicy lasera, klawisze strzałek przysuwają.

w sposób ciągły, aż do zwolnienia. Gdy tryb ruchu jest ustawiony na „Jog”,

za każdym razem, gdy naciśnięte zostaną klawisze strzałek, głowica lasera przesuwa się dokładnie o odległość zapisaną w tym parametrze. Użyj klawiszy Direction (Kierunek) i ENT, aby dostosować w górę lub

w dół. Po zakończeniu wprowadzania zmian, zapisz je, wybierając klawisz

ENT, aby zapisać, lub naciskając klawisz ESC, aby wyjść bez zapisywania zmian. Odczyt może załadować zapisane parametry.

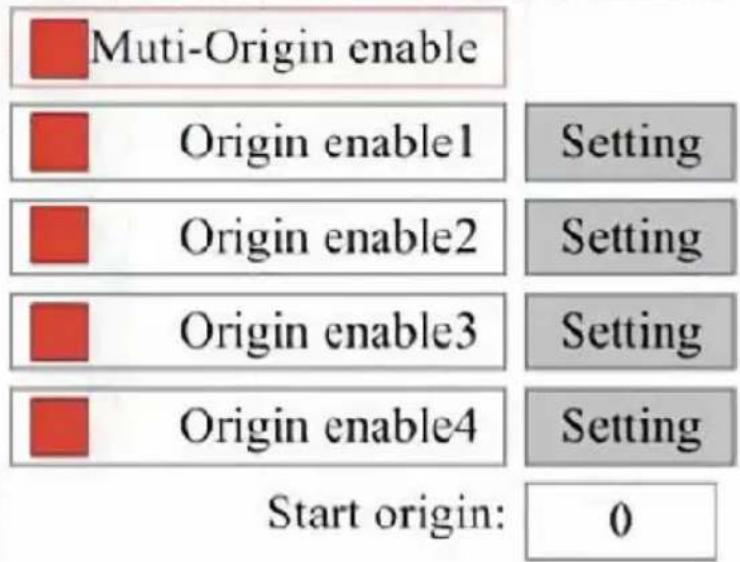

Ustaw pochodzenie.

Po naciśnięciu pola na zestawie początkowym naciśnij ENT, a pojawi się

okno dialogowe:

Naciśnij FN, aby wybrać element. Po wybraniu opcji Multi-Source Enable naciśnij ENT, aby włączyć lub wyłączyć element. Po włączeniu pole będzie czerwone, a po wyłączeniu pole będzie szare. Po wybraniu opcji Set Origin lub Next Origin naciśnij lub ▷, aby wybrać wartość. Podczas zmiany parametru Set Origin pamiętaj, aby nacisnąć ENT, aby potwierdzić zmianę. Po zamknięciu interfejsu parametry zostaną automatycznie zapisane.

Szczegóły każdego elementu przedstawiają się następująco:

• Ustaw Origin 1/2/3/4: Po włączeniu ustawienia multi-origin, umieść kursor nad ustawieniem Origin 1/2/3/4. Naciśnij ENTER na klawiaturze.

klucz, układ przyjmuje współrzędne jako odpowiadające im współrzędne początku układu współrzędnych 1/2/3/4.

• Włączanie źródeł 1/2/3/4: Gdy włączone jest ustawienie wielu źródeł, można indywidualnie wyłączać i włączać cztery źródła.

Gdy wybrana jest logika wieloźródłowa, a numer kolejnego źródła wynosi 0, włączone są wszystkie cztery źródła; praca będzie używana za każdym razem, gdy zostanie uruchomiona po uruchomieniu funkcji zapisywania pliku (za pomocą klawiatury lub komputera) lub gdy plik przetwarzania zostanie

przesłany do komputera i zostanie wybrana opcja „Weź źródło jako źródło”.

Różne początki. Kolejność obrotu początku to 1 → 2 → 3 → 4 → 1 → 2 ... Jeśli

prześlesz plik przetwarzania na swój komputer i wybierzesz Current Origin dla pliku, system zawsze będzie używał bieżącego początku.

• Ustaw parametry domyślne.

Gdy fakty są ustalone. Wybierz akapit, a bieżące parametry maszyny zostaną zapisane jako ich wartości domyślne. Następnie można je odzyskać za pomocą polecenia Restore Default Parameters. Zaleca się zapisanie rzeczywistych domyślnych ustawień fabrycznych maszyny, aby można było je łatwo przywrócić w razie potrzeby.

Jeżeli hasło jest włączone, naciśnij ▲ lub ▼, aby wybrać hasło, a następnie naciśnij ENT, aby zapisać hasło.

-PRZYWRÓĆ PARAMETR DOMYŚLNY.

Podczas definiowania faktów. Po wybraniu parametru system zastępuje wszystkie bieżące parametry zapisanymi domyślnymi parametrami fabrycznymi. Metoda działania jest taka sama, jak przy ustawianiu domyślnych parametrów.

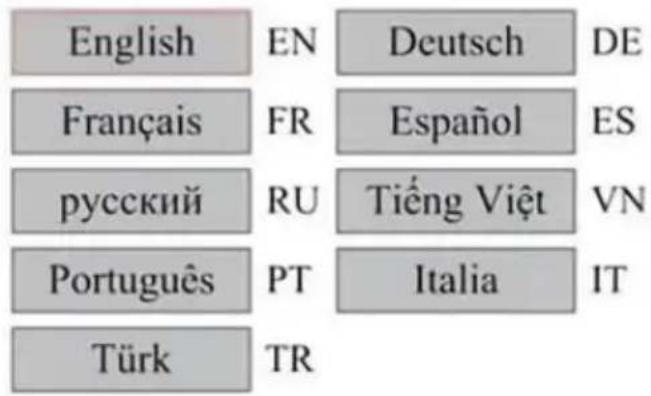

Ustaw język interfejsu.

Podczas wybierania języka naciśnij ENT, a na lewym wyświetlaczu pojawi się:

Metoda działania jest taka sama jak powyżej. Naciśnij ENT po wybraniu żądanego języka i wróć do głównego interfejsu.

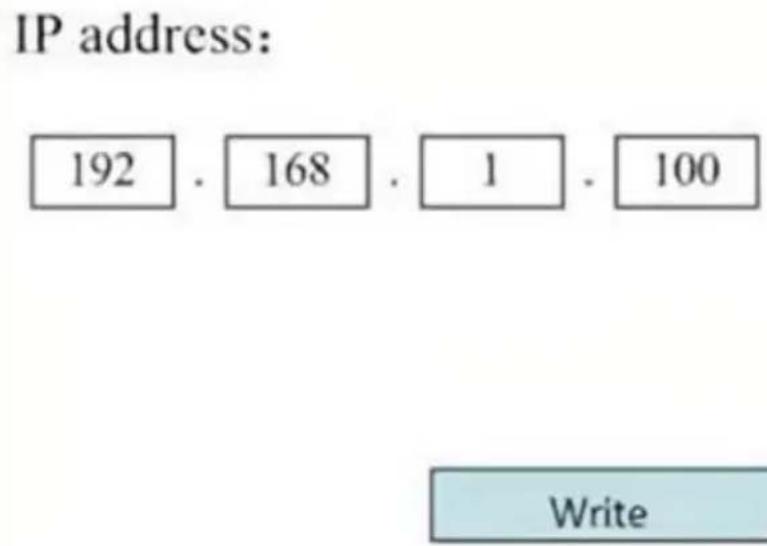

• Ustaw adres IP maszyny.

Po wybraniu ustawień IP naciśnij ENT, a na lewym wyświetlaczu pojawi się:

Naciśnij lub i lub ENT, aby zmienić parametry. Domyślny adres dla grawera to 192.168.1.100. Jeśli ta funkcja jest już używana w Twojej sieci lokalnej, użyj 192.168.1 dla pierwszych trzech sekcji i wybierz unikalną wartość dla ostatniej części. Zasadniczo każda wartość między 2-252 powinna być odpowiednia, z wyjątkiem 47, ale unikaj wartości, które są już używane przez inne urządzenia sieciowe.

Podłączenie maszyny bezpośrednio do publicznego Internetu niesie ze sobą ryzyko nieautoryzowanego użycia i nie jest zalecane. Jeśli nadal chcesz go udostępnić, musisz zarejestrować i użyć unikalnego

publicznego adresu TCP/IP. Po zakończeniu wprowadzania zmian zapisz, wybierając klawisz ENT, aby zapisać, lub naciskając klawisz ESC, aby wyjść bez zapisywania zmian. Odczytaj i załaduj zapisane parametry.

NARZĘDZIA DIAGNOSTYCZNE

Po wybraniu opcji Diagnostyka pojawi się lewe okno dialogowe:

INPUT:

LmtX-

LmtU+

WP

LmtY-

LmtU-

Inl

Ex-Run

Intlock

In2

OUTPUT:

OUT1

OUT2

Status

Aux.Air

Ten interfejs wyświetla informacje o porcie wejścia/wyjścia sprzętu systemu:

Wejście: Odczytaj informacje sprzętowe systemu. Gdy sygnał sprzętowy zostanie wyzwolony, pole po lewej stronie odpowiedniego wpisu zostanie wyświetlone na czerwono. W przeciwnym razie będzie wyszarzone.

Wyjście: Użyj kursora, aby wybrać wyjście. Naciśnij ENT, aby przełączyć stan wyjścia i ESC, aby powrócić do menu głównego bez wprowadzania żadnych zmian.

• USTAWIANIE EKRANU REFERENCYJNEGO.

Po wybraniu początku ekranu pojawi się lewe okno dialogowe:

Ten interfejs wyświetla lokalizację początku. Różne położenia początku mogą powodować różne odbicia wykresu na osi X/Y. Metoda działania taka sama jak powyżej.

• REGULACJA WARSTWY RZEŹBIENIA.

Gdy system jest bezczynny lub gdy praca została zakończona, naciśnij ENT, aby przejść do sekcji parametrów warstwy.

Naciśnij lub , aby wybrać zadaną warstwę.

Naciśnij ENT, aby sprawdzić parametry wybranej warstwy, jak pokazano

na obrazku: Domyślnie czerwony kursor będzie znajdował się nad warstwami.

Naciśnij klawisze i , aby wybrać żądaną warstwę.

Przesuń kursor na opcję Zapisz i naciśnij ENT, aby zapisać zmiany parametrów, lub naciśnij ESC, aby wyjść bez zapisywania.

Zasada działania jest taka sama, jak w przypadku ustawienia maksymalnej/minimalnej mocy.

DOSTOSUJ PARAMETRY RUCHU.

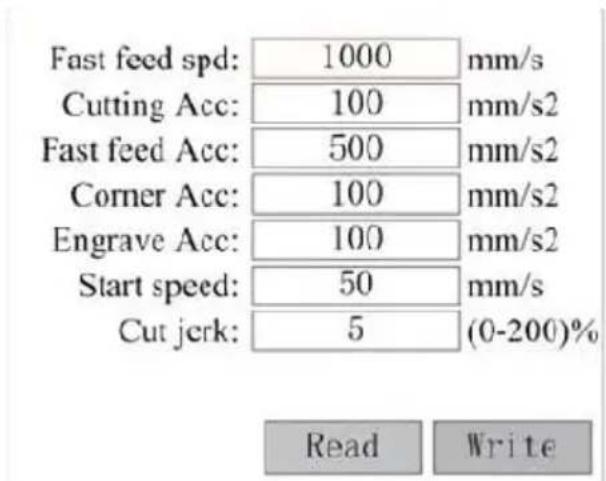

W podmenu Ustawienia parametrów wybierz opcję Przenieś parametry, aby wyświetlić lewy interfejs: Wybierz i dostosuj parametry, naciskając strzałki.

Po zakończeniu wprowadzania zmian przesuń kursor na opcję Zapisz i naciśnij ENT, aby zapisać zmiany parametrów, lub naciśnij ESC, aby wyjść bez zapisywania.

Odczyt umożliwia załadowanie zapisanych parametrów.

• Ustaw parametry ramki.

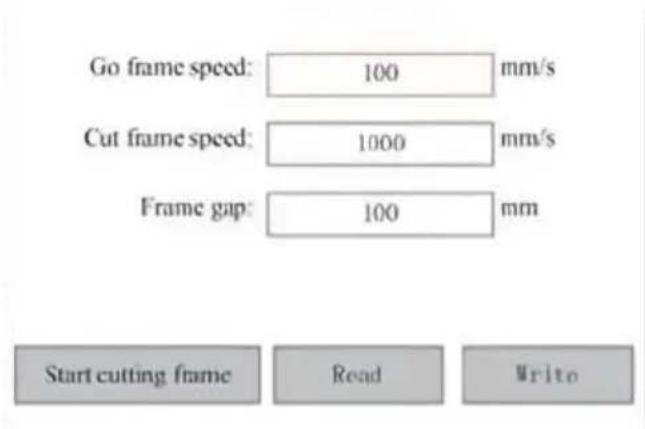

W podmenu Para Settings wybierz Frame Settings, aby wyświetlić lewy interfejs: Wybierz i dostosuj parametry, naciskając strzałki. Po zakończeniu

dostosowywania przesuń kursor do Write i naciśnij ENT, aby zapisać zmiany parametrów, lub naciśnij ESC, aby wyjść bez zapisywania. Odczyt umożliwia załadowanie zapisanych parametrów. Start Cutting Frame przytnie ramkę zgodnie z bieżącymi parametrami.

• USTAWIENIE PARAMETRY DMUCHANIA

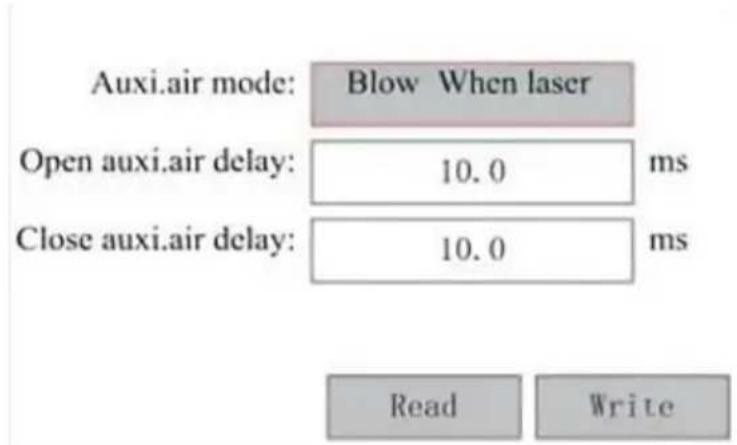

W podmenu Paragraph Settings wybierz Blow Settings, aby wyświetlić lewy interfejs: Wybierz i dostosuj parametry, naciskając strzałki. Po zakończeniu dostosowywania przesuń kursor do Write i naciśnij ENT, aby zapisać zmiany parametrów, lub naciśnij ESC, aby wyjść bez zapisywania. Odczyt umożliwia załadowanie zapisanych parametrów.

• DOSTOSUJ PRĘDKOŚĆ RESETOWANIA.

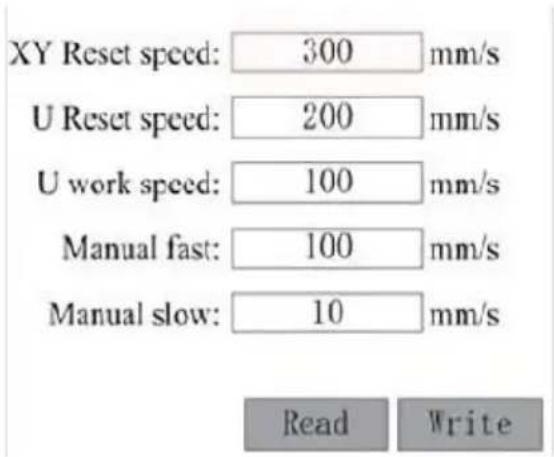

W podmenu „Ustawienia parametrów” wybierz „Ustawienia prędkości”, aby wyświetlić lewy interfejs:

Wybierz i dostosuj parametry, naciskając strzałki. Po zakończeniu

dostosowywania przesuń kursor na Write i naciśnij ENT, aby zapisać zmiany parametrów, lub naciśnij ESC, aby wyjść bez zapisywania. Odo sąże załadować zapisane parametry.

DOSTOSUJ KONFIGURACJĘ MASZYNY.

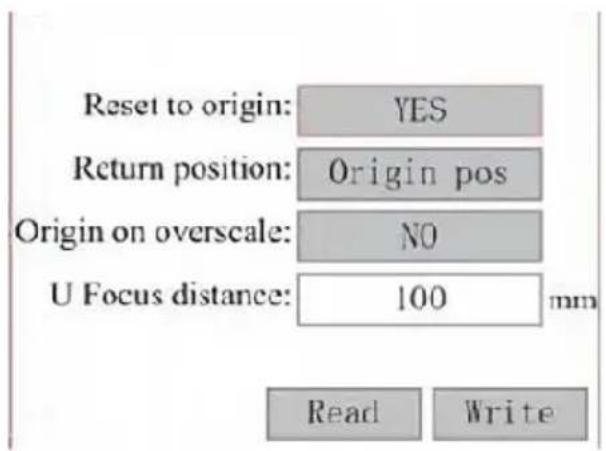

W podmenu Ustawienia parametrów wybierz opcję Konfiguracja komputera, aby wyświetlić lewy interfejs:

Wybierz i dostosuj parametry, naciskając strzałki. Po zakończeniu dostosowywania przesuń kursor na Write i naciśnij ENT, aby zapisać

zmiany parametrów, lub naciśnij ESC, aby wyjść bez zapisywania. Odo sąże załadować zapisane parametry.

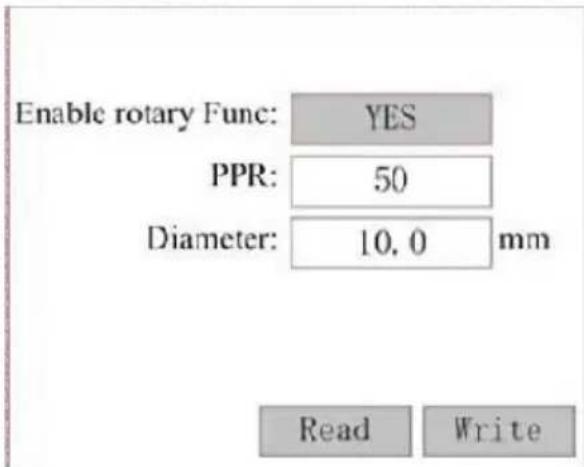

DOSTOSUJ PARAMETRY OSI OBROTU.

W podmenu Ustawienia parametrów wybierz Ustawienia funkcji obrotu, aby wyświetlić lewy interfejs:

Wybierz i dostosuj parametry, naciskając strzałki. Po zakończeniu

dostosowywania przesuń kursor na Write i naciśnij ENT, aby zapisać zmiany parametrów, lub naciśnij ESC, aby wyjść bez zapisywania. Odo sąże załadować zapisane parametry.

Ustaw hasło interfejsu.

Gdy kursor znajdzie się na blokadzie panelu, naciśnij ENT, a pojawi się okno dialogowe:

Naciśnij klawisze i , aby wybrać element. Gdy niedieski kursor

znajdzie się element docelowy, naciśnij ENT, aby wejść do odpowiedniego interfejsu.

• TWORZENIE KOPII ZAPASOWEJ I PRZYWRACANIE PARAMETRÓW.

W menu głównym wybierz Ustawienia kontrolera, aby wyświetlić ekran po lewej stronie:

Kopia zapasowa na dysku flash USB: Zapisz bieżące parametry na dysku flash USB.

Odzyskiwanie parametrów z dysku flash USB: Odzyskaj zapisane parametry z dysku flash.

Aktualizacja z dysku flash USB: Uaktualnij oprogramowanie kontrolera z dysku flash.

Ustaw datę i godzinę w urządzeniu.

W podmenu Ustawienia kontrolera wybierz Ustawienia czasu, aby wyświetlić

lewy interfejs:

Naciśnij ,Wybierz

aby ustawić parametry

Wybierz i dostosuj parametry, naciskając strzałki. Po zakończeniu dostosowywania, przesuń kursor na opcję Napisz i naciśnij ENT, aby zapisać zmiany lub naciśnij ESC, aby wyjść bez zapisywania. Czytanie są załadowane zapisane parametry.

ZARZĄDZANIE UPRAWNIENIAMI I UKŁAD KLAWIATURY.

Twój grawer powinien być już autoryzowany i gotowy do użycia. Jeśli kupiłeś grawer w ramach programu wynajmu i nie otrzymałeś jeszcze licencji, skontaktuj się z Działem Obsługi Klienta. Wprowadź go, przechodząc do menu głównego i wybierając Uprawnienia. Pojawi się interfejs.

Naciśnij klawisz ENT jeden raz, aby wybrać pierwsze pole, a następnie naciśnij klawisz ENT ponownie, aby wyświetlić lewą klawiaturę.

Użyj klawiszy strzałek i ENT, aby wybrać właściwe znaki. Jeśli są jakieś błędy, naciśnij ESC, a następnie ENT, aby ponownie wejść do pola. Użyj klawiszy strzałek, aby przejść do innych pól wprowadzania i wprowadź zawartość w ten sam sposób. Po poprawnym wprowadzeniu wszystkich pól wybierz Change Permission Code i naciśnij ENT, aby opuścić ten ekran i powrócić do menu głównego.

KONSERWACJA

1. PRZEGLĄD KONSERWACJI.

Stosowanie procedur innych niż określone w niniejszym dokumencie może skutkować niebezpiecznym narażeniem na promieniowanie laserowe. Zawsze wyłączaj urządzenia i odłączaj je od zasilania przed wykonaniem jakichkolwiek prac czyszczących lub konserwacyjnych. Zawsze utrzymuj system w czystości, ponieważ łatwopalne zanieczyszczenia w obszarach roboczych i wydechowych stanowią zagrożenie pożarowe. Tylko przeszkoleni i wykwalifikowani specjaliści mogą modyfikować lub demontować ten sprzęt.

• Do systemu musi być stale doprowadzana czysta i chłodna woda. Stół roboczy należy czyścić codziennie, a kosz opróżniać. Trzecie lustro i soczewkę ogniskującą należy codziennie sprawdzać i w razie potrzeby czyścić.
• Pozostałe lusterka i układy wydechowe należy sprawdzać co tydzień i w razie potrzeby czyścić. Ustawienie wiązki należy sprawdzać co tydzień.
• Należy co tydzień sprawdzać, czy połączenia nie są luźne, zwłaszcza w przypadku zasilacza lampy laserowej. Szyny należy czyścić i smarować co najmniej dwa razy w miesiącu.
• Wspomaganie pneumatyczne należy sprawdzać raz w miesiącu i w razie potrzeby czyścić.
• Całą maszynę laserową, łącznie z innymi podzespołami, takimi jak układ chłodzenia wodnego, należy raz w miesiącu poddawać przeglądowi i w razie potrzeby czyszczeniu.

2. Układ chłodzenia wodnego.

• Nigdy nie dotykaj ani nie reguluj dopływu wody do grawera, gdy jest on nadal włączony lub podłączony do zasilania.
• Aby uniknąć przegrzania, rurę laserową należy chłodzić czystą wodą destylowaną. Idealna jest temperatura pokojowa lub nieco chłodniejsza woda. Tuby laserowe wymagają co najmniej 2 galonów (7,5 litra) schłodzonej czystej wody destylowanej lub innego bezpiecznego dla laserów chłodziwa, aby uniknąć przegrzania. Jeśli temperatura wody zbliży się do 100°F (38°C), przerwij pracę, aby ją ochłodzić, lub znajdź sposób na obniżenie jej temperatury bez przerywania dopływu wody do tuby laserowej. Woda nie powinna być zbyt zimna, co może również spowodować pęknięcie szklanej tuby laserowej podczas użytkowania. W miejscach zimowych lub jeśli używasz lodu do chłodzenia wody, upewnij się, że temperatura nigdy nie spadnie poniżej 50°F (10°C).
• Co kilka dni należy uzupełniać wodę, aby zapewnić, że parowanie nie powoduje narażenia pompy na działanie czynników zewnętrznych podczas użytkowania.

3. CZYSZCZENIE

WYCZYŚĆ GŁÓWNĄ KOMORĘ I MASZYNĘ DO GRAWEROWANIA. Sprawdzaj co najmniej raz dziennie, czy w głównej komorze grawerowania nie gromadzi się kurz. Jeśli tak, musisz go usunąć. Dokładne odstępy czasu i wymagania dotyczące czyszczenia zależą w dużym stopniu od przetwarzanego materiału i czasu pracy urządzenia. Czyste maszyny

zapewniają optymalną wydajność i obniżają koszty serwisowania, a także zmniejszają

ryzyko pożaru lub obrażeń.

Wyczyść okienko podglądu łagodnym detergentem i ściereczką z mikrofibry lub bawełnianą ściereczką. Nie używaj ręczników papierowych, ponieważ mogą one porysować akryl i zmniejszyć zdolność osłony do ochrony przed promieniowaniem laserowym. Dokładnie wyczyść wnętrze głównej komory, aby usunąć wszelkie zanieczyszczenia, cząsteczki lub osad.

Zalecane są ręczniki papierowe i środki do czyszczenia okien. W razie potrzeby wyczyść osłonę tuby laserowej po jej całkowitym ostygnięciu. Pozostaw płyn użyty do czyszczenia do całkowitego wyschnięcia przed dalszym użyciem grawera.

WYCZYŚĆ SOCZEWKĘ OGNISKUJĄCĄ

Soczewka ma trwałą powłokę, która nie ulegnie uszkodzeniu podczas prawidłowego i starannego czyszczenia.

Należy sprawdzić soczewkę i lustro trzeciego dnia i wyczyścić je, jeśli na powierzchni znajdują się jakieś zanieczyszczenia lub zamglenia.

Wydajność lasera będzie zmniejszona, a nagromadzenie ciepła na smarze lub kurzu może uszkodzić soczewkę.

1. Przesuń stół grawerski na odległość około 4 cali (10 cm) poniżej mocowania obiektywu.
2. Przesuń głowicę laserową na środek stołu i umieść szmatkę pod mocowaniem soczewki, aby soczewka nie uległa uszkodzeniu w razie przypadkowego wypadnięcia z mocowania.
3. Odkręć mocowanie obiektywu i obróć je w lewo.
4. Odłącz wąż sprężonego powietrza i zęcze szyny laserowej.
5. Po umieszczeniu soczewki na czystym papierze do czyszczenia soczewek ostrożnie obróć uchwyt soczewki tak, aby soczewka wraz z pierścieniem uszczelniającym spadła na ściereczkę do czyszczenia, a następnie wyjmij soczewkę z mocowania obiektywu.
6. Sprawdź pierścień uszczelniający i w razie potrzeby wyczyść go wacikiem i papierowym ręcznikiem lub ściereczką do czyszczenia soczewek.
7. Dmuchnij powietrze na powierzchnię soczewki, aby usunąć jak najwięcej grubego kurzu.
8. Sprawdź powierzchnię soczewki i w razie potrzeby wyczyść ją płynem do czyszczenia soczewek oraz papierem lub ściereczką do soczewek.
9. Przytrzymaj krawędź zespołu soczewek chusteczką do czyszczenia soczewek i użyj płynu do czyszczenia soczewek. Przytrzymaj soczewkę pod kątem i opłucz obie powierzchnie, aby zmyć brud.
10. Umieść soczewki na czystej chusteczce do czyszczenia soczewek. Nałóż trochę płynu do czyszczenia soczewek na jedną stronę soczewki. Pozostaw płyn na około minutę, a następnie delikatnie przetrzyj papierem do czyszczenia soczewek zamoczonym w płynie do czyszczenia soczewek. Osusz tę stronę soczewki suchą chusteczką/ściereczką.
11. Powtórz ten sam proces czyszczenia po drugiej stronie soczewki. Nigdy nie używaj papierowych ręczników czyszczących dwa razy. Kiedy zanieczyszczenia są na papierowych ręcznikach czyszczących, mogą porysować powierzchnię soczewki.
12. Sprawdź soczewkę. Jeśli nadal jest brudna, powtórz proces czyszczenia powyżej, aż soczewka będzie czysta. Nie dotykaj powierzchni soczewki po czyszczeniu.
13. Ostrożnie włóż soczewkę do mocowania soczewki, upewniając się, że jej okrągła wypukła strona jest skierowana do góry. Umieść pierścień mocujący na górze soczewki.
14. Ostrożnie złóż soczewki i głowicę laserową, wykonując powyższe czynności w odwrotnej kolejności.

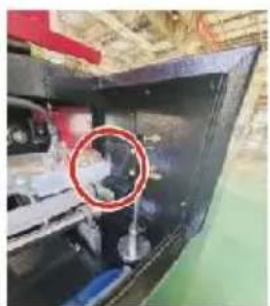

WYCZYŚĆ LUSTRO

Jeśli na powierzchni lustra znajdują się jakieś zanieczyszczenia lub plamy, należy je również wyczyścić, aby poprawić wydajność i uniknąć trwałego uszkodzenia. Pierwsze lustro znajduje się za lewą stroną maszyny, po drugiej stronie osi Y. Drugie lustro znajduje się na osi Y na końcu osi X. Trzecie lustro znajduje się na górze głowicy lasera. Największe nagromadzenia zanieczyszczeń znajduje się na trzecim lustrze i należy je sprawdzać codziennie za pomocą soczewki skupiającej. Pierwsze i drugie lustro można sprawdzać codziennie, jeśli jest to konieczne, ale jeśli są sprawdzane tylko raz w tygodniu, są zwykle w porządku.

1. lustro

2. lustro

3. lustro

Lustra przykręcić na miejscu za pomocą chusteczek lub ściereczek do czyszczenia soczewek, albo przykręcić je z powrotem, obracając je przeciwnie do ruchu wskazówek zegara. Uważaj, aby nie dotykać bezpośrednio powierzchni lustra. Unikaj zbyt mocnego naciskania, aby nie zetrzeć zanieczyszczeń i nie spowodować zarysowań. Jeśli lustra są zdejmowane w celu czyszczenia, zamontuj je ponownie, obracając je zgodnie z ruchem wskazówek zegara, aby umieścić je na swoim miejscu. Uważaj, aby nie uszkodzić lustra.

4. USTAWIANIE ŚCIEŻKI LASERA.

Prawidłowe ustawienie wiązki jest bardzo ważne dla ogólnej wydajności i jakości pracy maszyny. Ta maszyna jest w pełni ustawiona pod kątem wiązki przed wysyłką. Jednak gdy grawer po raz pierwszy przybywa, i więcej raz w tygodniu podczas normalnej pracy, użytkownik zaleca potwierdzenie, że ustawienie jest nadal na akceptowalnym poziomie i że lustro i soczewka skupiająca nie poruszyły się z powodu ruchu maszyny.

Będziesz musiał umieścić kawałek taśmy na każdym etapie ścieżki lasera i zaznaczyć go, aby potwierdzić, że platforma pozostaje prawidłowo wyrównana. Jeśli nie, użyjesz wspornika tuby laserowej lub śrub z tylnym wyrównaniem lustra, aby naprawić problem. Gdy dostarczone taśmy są wyczerpane, zalecamy użycie taśm maskujących, ponieważ są łatwe w obsłudze i użyciu.

Jeśli ustawienie wiązki zostanie wykonane niedbale, operator może być narażony na niewielką ilość promieniowania. Postępuj zgodnie z tymi procedurami prawnie i zawsze zachowaj ostrożność podczas ustawiania wiązki.

Wykonaj wyrównanie wiązki przy niskich poziomach mocy: 15% lub mniej. Każdy wyższy procent spowoduje, że laser zapali pasek testowy zamiast go oznaczyć. Upewnij się, że ustawiono maksymalną moc (nie minimalną) na 15%.

LASEROWE USTAWIANIE RUR

Aby sprawdzić ustawienie tuby laserowej względem pierwszego lustra, odetnij pasek taśmy i przyklej go do ramy lustra.

Nie umieszczaj taśmy bezpośrednio na lustrze. Włącz maszynę i ustaw

poziom mocy na 15% lub niższy.

Naciśnij PULSE, aby ręcznie uruchomić laser. Powinieneś być w stanie zobaczyć mały znak na taśmie. Jeśli nie zauważysz, naciśnij PULSE ponownie.

Naciśnij impuls, aby aktywować laser. Zawsze upewnij się, że droga między laserem a jego celem jest wolna od przeszkód. Nigdy nie pozwól, aby obce przedmioty dostały się między laser a jego cel. Podczas naciskania

Naciśnij przycisk PULSE, uważaj, aby żadna część ciała nie znalazła się na drodze lasera.

Znak lasera powinien znajdować się blisko środka otworu. Jeśli laser jest wyśrodkowany na pierwszym lustrze, wyłącz zasilanie lasera i ostrożnie wyreguluj tubę laserową w jej uchwycie. Może to wymagać poluzowania śrub na jej uchwycie. Uważaj, aby nie poluzować śrub zbyt mocno i nie dokręcić ich zbyt mocno. Można regulować tylko jedną śrubę na raz.

Po upewnieniu się, że światło lasera jest prawidłowo wyrównane między rurą laserową a pierwszym lustrem, sprawdź wyrównanie między pierwszym lustrem a drugim lustrem. Najpierw użyj strzałek kierunkowych na panelu sterowania, aby wysłać drugie lustro do tyłu łoża wzdłuż

Po ustawieniu umieść kawałek taśmy na ramie drugiego lustra. Nie umieszczaj taśmy bezpośrednio na lustrze. Powtórz poprzedni krok. Jeśli laser nie jest wyśrodkowany na drugim lustrze, należy wyregulować śruby ustalające pierwszego lustra. W związku z tym.

Aby wyregulować lustro, poluzuj nakrętkę na śrubie i delikatnie przekręć zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara. Każda śruba reguluje inną pozycję lub kąt. Śledź, które regulujesz, i kierunek regulacji. Nie przekręcaj zbyt mocno żadnej śruby na raz, szczególnie przetestuj pozycję lasera po każdej regulacji, aby zobaczyć efekt każdej zmiany. Przetestuj, aż wiązka będzie wyrównana, a następnie dokręć nakrętki na śrubach po wykonaniu

wszystkich regulacji.

Następnie za pomocą strzałek kierunkowych na panelu sterowania należy przesunąć drugie lustro na przód toczka wzdłuż osi Y.

Po ustawieniu umieść kolejny pasek taśmy na ramie drugiego lustra. I umieszczaj taśmy bezpośrednio na lustrze. Powtórz kroki z 5.4.1 i, jeśli konieczne, wyreguluj śruby ustalające na pierwszym lustrze. Przeprowadź test ponownie, aż belki będą prawidłowo wyrównane, a następnie dokręć nakrętki na śrubach.

- DRUGIE USTAWIENIE LUSTRA.

Znak lasera powinien znajdować się blisko środka otworu. Jeśli laser jest wyśrodkowany na pierwszym lustrze, wyłącz zasilanie lasera i ostrożnie wyreguluj tubę laserową w jej uchwycie. Może to wymagać poluzowania śrub na jej uchwycie. Uważaj, aby nie poluzować śrub zbyt mocno i nie dokręcić ich zbyt mocno. Można regulować tylko jedną śrubę na raz.

-TRZECIE USTAWIENIE LUSTRA.

Po upewnieniu się, że laser jest prawidłowo ustawiony między drugim a trzecim lustrem, sprawdź ustawienie między trzecim lustrem a stołem.

Najpierw usuń wąż wspomagający powietrze z głównej lasery. Następnie umieść kawałek taśmy na spodzie głównej lasery i mocno dociśnij ją do dyszy. Spowoduje to powstanie pierścieniowego śladu, który pomoże Ci sprawdzić dokładność. Powtórz kroki opisane w punkcie 5.4.1. Jeśli laser nie jest wyśrodkowany przy głównej lasery, odpowiednio wyreguluj śruby ustalające trzeciego lustra, jak pokazano w punkcie 5.4.2. Przeprowadź test ponownie, aż wiązka zostanie prawidłowo ustawiona, a następnie dokręć nakrętki na śrubach.

ZAMONTUJ TUBĘ LASEROWĄ

Schematyczny diagram instalacji tuby laserowej:

1. Zainstaluj go zgodnie z logo na laserze, a następnie prawidłowo podłącz przewody przyłączeniowe katody i anody, rurę wlotową wody i rurę wylotową wody lasera.
2. Włącz chłodziarkę i wyreguluj kąt lasera, aby mieć pewność, że

Chłodziarka jest pełna lasera i nie ma w niej żadnych zatkań.

1. Usuń znacznik otworu optycznego, a następnie włącz zasilanie lasera w celu debugowania ścieżki optycznej.

PROBLEMY I ROZWIĄZYWANIE PROBLEMÓW.

Problem 1: Laser zawsze pracuje z maksymalną mocą lub nie można regulować natężenia prądu.

① Laser jest wyposażony w nieprawidłowo podłączony zacisk sterowania mocą; Sprawdź dokładnie podłączenie zacisku. ② Laser jest wyposażony w awarię zasilania; Spróbuj wymienić zasilacz. ③ Awaria płyty sterującej maszyny laserowej. Skontaktuj się z obsługą klienta.

Problem 2: Laser nie emituje światła.

① Laser jest wyposażony w nieprawidłowo podłączony zacisk sterowania zasilaniem lub przewód połączeniowy sterujący jest uszkodzony; Sprawdź dokładnie, czy zaciski i przewody połączeniowe są dobrze podłączone i czy urządzenia są włączone. ② Zabezpieczenia wodne agregatu chłodniczego uległy awarii, a ilość chłodziwa w agregacie jest niewystarczająca; Wymień zabezpieczenia wodne lub uzupełnij chłodziwo. ③ Lasery są wyposażone w przerwy w dostawie prądu lub problemy z zasilaniem; Spróbuj wymienić przewód zasilający na zasilaczu lub przewód zasilający sieciowy. ④ Awaria płyty sterującej maszyny laserowej. Skontaktuj się z obsługą klienta. ⑤ Awaria lasera. Skontaktuj się z obsługą klienta.

Problem 3: Zapłon wyłączony.

① Przewód połączeniowy między laserem a zasilaczem laserowym jest

uszkodzony lub przerwany; Spróbuj wymienić kabel.

② Awaria lasera; Skontaktuj się z obsługą klienta.

Problem 4: Wymagania dotyczące środowiska.

① Laser jest wyposażony w zasilacz i musi pracować w dobrze wentylowanym pomieszczeniu. ② Miejsce pracy musi spełniać lokalne normy bezpieczeństwa dotyczące obsługi sprzętu laserowego. Uwaga: Wymagania środowiskowe.

Temperatura pracy: 10°C~38°C

Temperatura przechowywania: -10°C~35°C Wilgotność

przechowywania: 20% RH ~ 80% RH

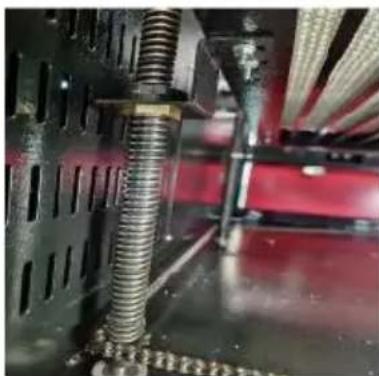

5. INSTRUKCJA SMAROWANIA.

Aby uzyskać najlepsze rezultaty, należy czyścić i smarować maszynę grawerującą co dwa tygodnie.

Wyłącz maszynę do grawerowania laserowego. Delikatnie odsuń głowicę lasera. Wytrzyj cały kurz i zanieczyszczenia z szyn osi X i Y suchą bawełnianą szmatką, aż będą czyste. Wykonaj tę samą czynność ze śrubami osi Z. Nasmaruj szyny smarem.

• Delikatnie przesuń głowicę lasera wzdłuż osi X, aby równomiernie rozprowadzić środek smarny.

Rozprowadzaj wzdłuż dwóch szyn, a następnie unoś i opuszczaj łoże, aby równomiernie rozprowadzić smar wzdłuż śrub.

WYDANIE	PRZYCZYNA PROBLEMU	ROZWIAZANIE
Panel wskazuje , ze maszyna jest chroniona	Drzwi nie są dozowane	Zamknij drzwi
	Uszkodzony jest wyłącznik ochronny tokrywy	Wymię na nowy
Panel wskazuje , ze maszyna ma wadę w ochrione przyd wnikaniem wody	Rury wodociągowe są zatkane jest brak cyrkulacji wody	Wyczyść rury wodociągowe
	Pompa nie wychodzi , pompa przyerwa s	Wymiȩ na nowy
	Ostabiona woodoporność	Wymiȩ na nowy
Panel wyȩwietla komunikat o uruchomieniu interfejsu hypervizora	do cięcia jest za duzy	Powiéksz obraz
	Nieprawidłowny punkt mocowania maszyny	Remarketing
Ciecie laserowe jest nie cznieszenia	Droga światra lasera jest nieprawidłowka	Dostosuj scieȩ矫ptyczna
	Lustra i soczewski są brudne	Myć alkoholem
Nie emituje laserów	Problemy z tubami laserowymi	Wymiȩ na nowy
	Lager power i ss ues	Wymiȩ na nowy
Y x są nie porusza	Przelącznik obrotowy nie jest wyłączony	Wymiȩ przy.§czycznik obrotowy
	Słabe połowczenie przytekaźna	Zmień polołezie przekaźna lub wymiȩ go na nowy
Panel skanOWania wskazuje , ze odległość buforowa jest niewystarczajęca	Głowica lasera osi X jest zbyt daleko od Jedngo asystenta	Zmień polołezie glowicy lasera osi X tak, aby znajdowa są 50
		mm od punktuśćtkowej.
Przelącznik resetowania w maszynie nie jest wyłączony	Wymiȩ na nowy czerwony wyłącznik krańczyne y sącznych jest odȩczony	Wymiȩ na nowy czerwony wyłącznik krańczyne

1. Instrukcje *1
2. Rury wydechowe *1
3. Taśma dwustronna *1
4. Zaciski *1
5. Śrubokręt *1
6. Klucz imbusowy *1 ZESTAW
7. Przewód uziemiający *1
8. Przewód zasilający *1
9. Kabel dansch *1
10. Kabel sieciowy Crystal *1
11. Torba na dokumenty *1
12. dysk flash *1

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

VEVOR

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en E-garantiecertificaat www.vevor.com/support

LASERGRAVERMACHINE

GEBRUIKSAANWIJZING

MODEL: KH5030/KH6040/KH7050/KH906/KH1490 KH-5030/KH-6040/KH-7050/KH-906/KH-1490
