INSTRUKCJA OBSŁUGI KS100B Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

KRAJALNICA DO KEBABA

MODEL: KS100E KS100B

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkow musi uważnie przeczytać instrukcję obsługi.
	Produkt posiada II klasę ochrony. Oznacza to, że jest wyposażony w podwyższoną lub podwójną izolację.
	Produkt posiada III klasę ochrony.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci terenie Unii Europejskiej. Dotyczy to produktu i wszystki akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych

OPIS PRODUKTUKS100B i KS100E z osłoną noża

Adjustment screw

1) Dane techniczne jednostek

MODEL	NAPIĘCIE	MOC ZNAM IONO WA	ROZMIA R NÓŻA	CIĄĆ GRUBOŚ ć	POMIAR
KS100B	Bateria 16,8 V	80W	Średnica 100 mm	0-8 MM	200*111*220 mm
KS100E	100 ~ 240 V/50 ~ 60	80W	Średnica 100 mm	0-8 MM	183*111*198 mm

2) Dane techniczne ładowarki Wejście: 100-240 V/50-60 HZ Wyjście: 1

Vdc/1,3 A

3) Dane techniczne akumulatora

Pojemność: 2 0 00mA godz

INSTRUKCJE BEZPIECZEŃSTWA

POPRAWNE UŻYCIE

KS100E przeznaczona jest do krojenia mięsa z grilla. Model KS100E zaprojektowany do użytku profesjonalnego w gastronomii i nie może by obsługiwany przez dzieci. Używaj wyłącznie oryginalnego KS100E Część Zastosowanie innego, nieoryginalnego części jest niebezpieczne i może spowodować poważne uszkodzenie maszyna.

OSTROŻNOŚĆ

Niezastosowanie się do poniższych instrukcji może spowodować porażenie prądem, pożar i poważny uraz, obrażenie.

• Należy przeczytać wszystkie instrukcje.
• Przechowuj niniejszą instrukcję w bezpiecznym miejscu.

MIEJSCE PRACY

• Utrzymuj swoje miejsce pracy w czystości i porządku.
• The KS100E należy umieścić z dala od płomieni gazowych lub inn źródeł ciepła aby zapobiec stopieniu obudowy lub kabli.
• Należy przestrzegać odpowiednich przepisów higienicznych obowiązujących w Twoim kraju.

BEZPIECZEŃSTWO ELEKTRYCZNE

Oryginalne wtyczki i gniazdka elektryczne mogą zmniejszyć ryzyko porażenia prądem.

- Wtyczka zasilania KS100E musi pasować do gniazda .

- Wtyczki zasilania nie wolno w żaden sposób zmieniać.

Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

Urządzenie to może być używane przez dzieci w wieku od 8 lat i sł oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia i wiedzy, jeś znajdują się pod nadzorem lub zostały poinstruowane na temat bezpiecznego użytkowania urządzenia i rozumieją zagrożenia zaangażowany. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Należy unikać następujących sytuacji, które zwiększają ryzyko porażenia prądem.

- Unikaj kontaktu maszyny z produktami takimi jak rury, grzejniki, kuc i lodówki.

Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

- Trzymaj KS100E z dala od wilgoci.

Uszkodzony lub splątany kabel zwiększa ryzyko porażenia prądem.

- Nie używaj przewodu zasilającego do innych celów, takich jak przenoszenie lub wieszanie KS100E lub odłączając go od gniazdka.

- Trzymaj przewód zasilający z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomego sprzętu Części. Uszkodzone przewody zasilające wymieniaj wyłącznie u producenta lub u autoryzowanego przedstawiciela serwisant.

BEZPIECZEŃSTWO OSÓB

OSTRZEŻENIE

ryzyko przecięcia!

Nóż jest bardzo ostry.

• Zawsze pracuj ostrożnie. Przestrzegaj instrukcji.
• Nóż należy używać wyłącznie z prawidłowo zamontowaną osłoną nc regulacją pierścień.
• Nie używaj KS100E z uszkodzoną osłoną noża lub uszkodzoną pie ń regulacyjny
• Nie wycierać uszkodzonych części.

Nie używaj narzędzi ani kluczy do regulacji działających elementów urządzenia, może to spowodować obrażenia.

• Przed włączeniem KS100E, wyjmij narzędzie regulacyjne lub klucz.
• Przed dokonaniem regulacji urządzenia, wymianą akcesoriów lub odłożeniem KS100E, odłącz zasilacz od gniazdka.

Wiele wypadków jest spowodowanych niewłaściwą konserwacją elektronarzędzi.

• Ostrożnie konserwuj KS100E.
• Sprawdź, czy ruchome części urządzenia działają bez zarzutu i nie zacinają się, czy części są uszkodzone lub uszkodzone w stopniu uniemożliwiającym funkcjonowanie 0012-03 Jest upośledzony.
• Przed użyciem KS100E, zleć naprawę uszkodzonych części.
• Zachowaj oryginalne opakowanie w celu bezpiecznego przechowywan i bezpiecznego transportu.

HIGIENA

Nieumyte ręce mogą być siedliskiem zarazków i przenieść je do żywn

- Codziennie sprawdzać zgarniacz pod kątem czystości i prawidłowego funkcjonowania.

- Natychmiast wymienić uszkodzone skrobaki.

- Myj ręce przed i po kontakcie z jedzeniem

SERWIS

- Naprawy KS100E mogą wykonywać wyłącznie wykwalifikowani pracownicy serwisu i należy używać wyłącznie oryginalnych części.

WYMIANA NOŻA OKRĄGŁEGO

OSTRZEŻENIE

Ryzyko śmierci,

Z powodu niezamierzonego uruchomienia

• Odłącz KS100E od Zasilacz KS100E

OSTRZEŻENIE

Ryzyko zranienia,

Nóż jest ostry. Może spowodować głębokie skaleczenia

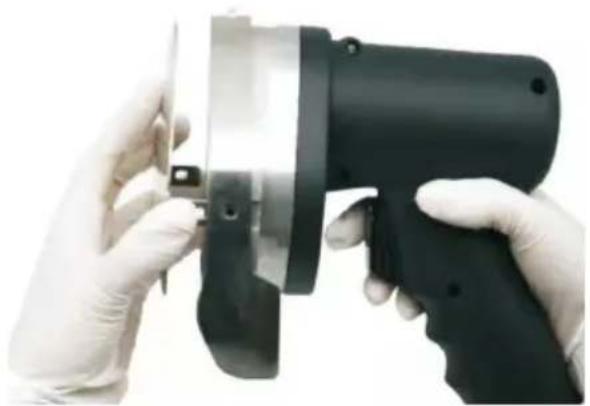

- Ostrożnie wyjmij nóż

1

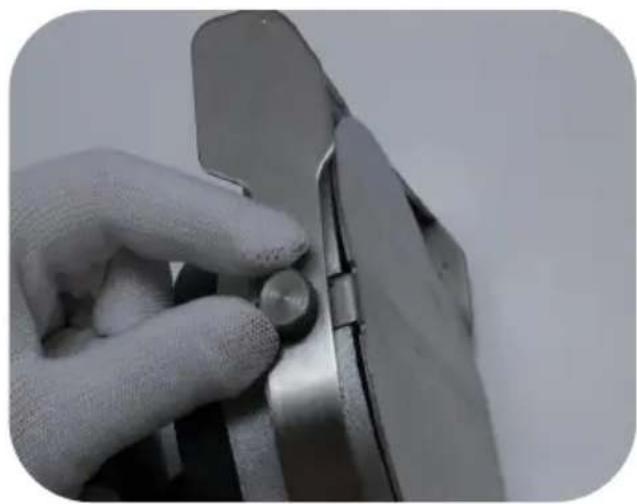

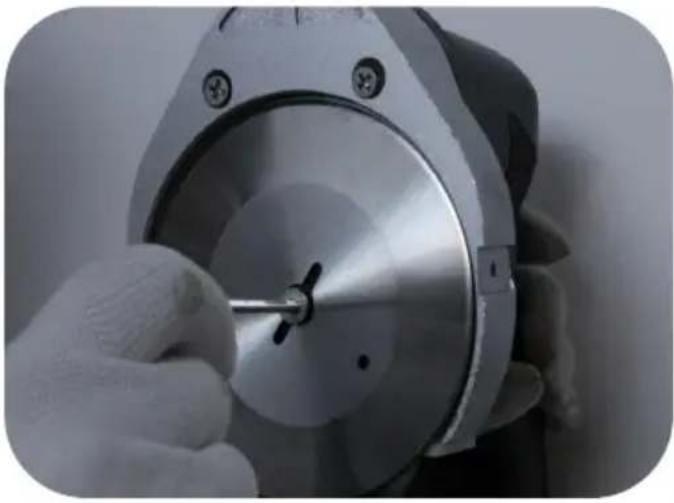

Wykręć śrubę blokującą i pierścia regulacyjny

2

3Usuń noż	OSTROŻNYAwaria!Nieprawidłowy montaż nożaUniemożliwia prawidłowefunkcjonowanie KS100E.► Zawsze instaluj noż zzaostrzoną stronę skierowanąw stronę silnika

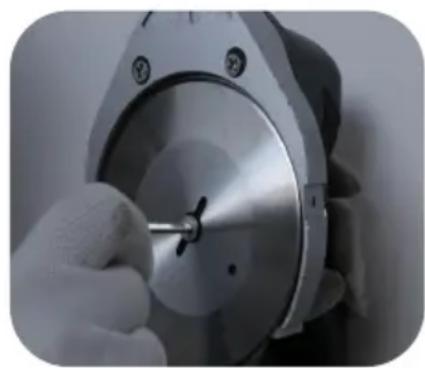

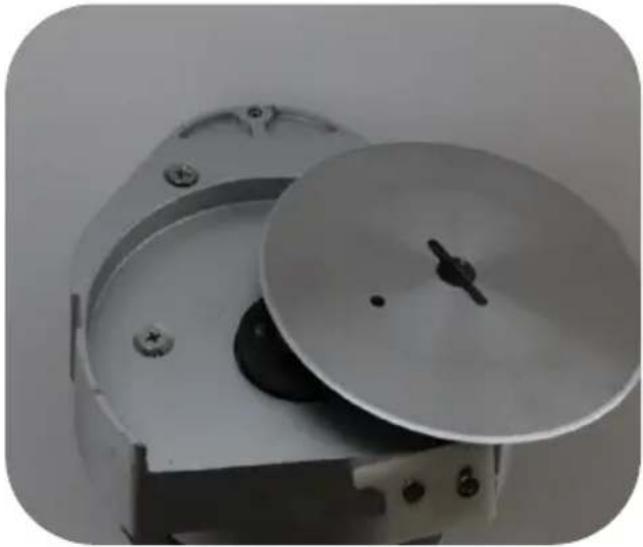

4Włóż nowy noż, wkręć na tarc mocującej i śrubie mocującej	5Załóż osłonę noża i śrubęblokującą

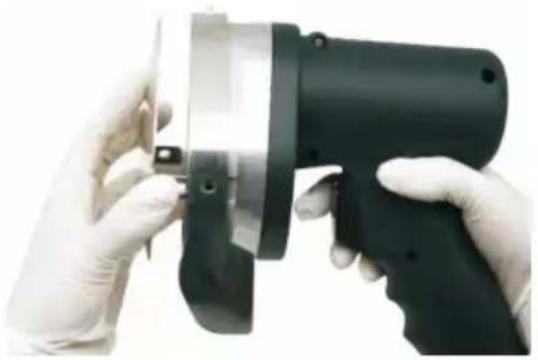

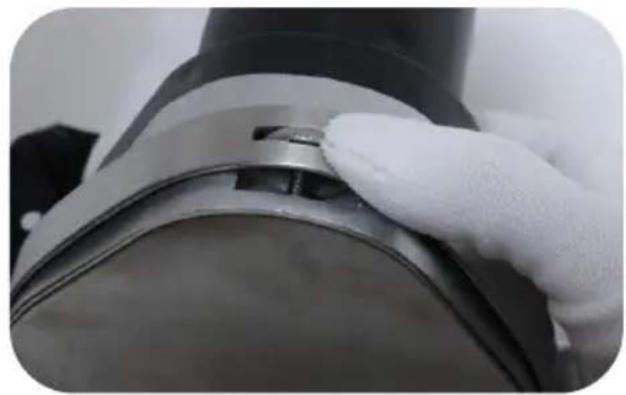

CIAĆCIEĆCIE MIESA► Mięso grilluje się z na zewnątrz. Mięso w środku jest nadal s► Grubość cięcia można ustawić w zakresie od 0,5 mm do 8 m► W tym celu obrócić śrubę regulacyjną w lewo (większy) lub w

(mniejszy).

• Sprawdź, czy osłona noża jest prawidłowo zamontowana.
• Zapewnij bezpieczną podstawę
  • Zawsze pracuj od góry do dołu
  • Kroj tylko mięso z grilla
  • KS100E jest włączany tylko wtedy, gdy używany jest do krojenia kebabów.

HIGIENA/CZYSZCZENIE INSTRUKCJE HIGIENY

Ogólne wskazówki dotyczące higieny

• Myj ręce przed i po kontakcie z jedzeniem.
• Otwarte rany przykryj wodoodpornym plastrem .
• Unikaj dotykania jedzenia gołymi rękami.
  • Codziennie czyść i odkażaj cały sprzęt. Podawanie żywności

Mięso podgrzać do temperatury co najmniej 70° C

• Przechowuj mięso w temperaturze poniżej 5° C lub zamrażaj (poniż -18° C)
• Unikaj kontaktu żywności surowej z gotowaną

CZYSZCZENIE

Detergent

• Gotująca się woda
• Detergent do mycia naczyń
- Rozpuszczalniki tłuszczowe
- Środek dezynfekujący

OSTRZEŻENIE

Porażenie prądem, uszkodzenie urządzenia!

Wilgoć może uszkodzić urządzenie elektryczne KS100E.

Może to prowadzić do porażenia prądem elektrycznym.

- Nie czyścić KS100E w zmywarce .

PROCEDURA CZYSZCZENIA

OSTRZEŻENIE

Ryzyko śmierci

Z powodu niezamierzonego uruchomienia KS100E !

- Odłącz KS100E od zasilania.

OSTRZEŻENIE

Ryzyko śmierci

Nóż jest ostry. Może zadać bardzo głębokie rany

1

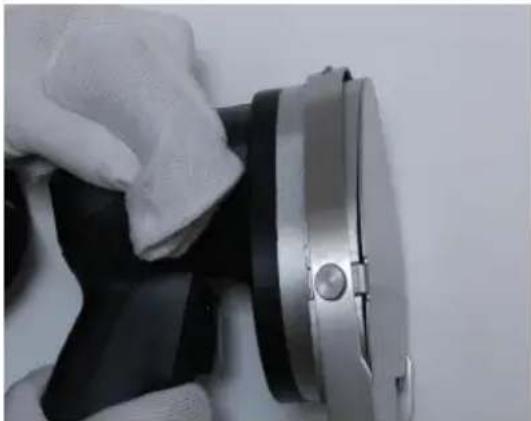

1. Ostrożnie wyjmij nóż
2. Używaj narzędzi do czyszczenia, takich jak gąbki szczotki do usuwania mocnych zabrudzeń z noży i osłon ochronnych.
3. Spryskaj wszystkie powierzchnie tłustym

	rozpuszczalnikiem
4.Spryskaj środek dezynfekujący pozwól, aby zadziałało przez najmniej 5 minut.10.Opłucz do czysta KS100E, noże,Ochraniacze i środki czyszczące .	Wysuszyć KS100E

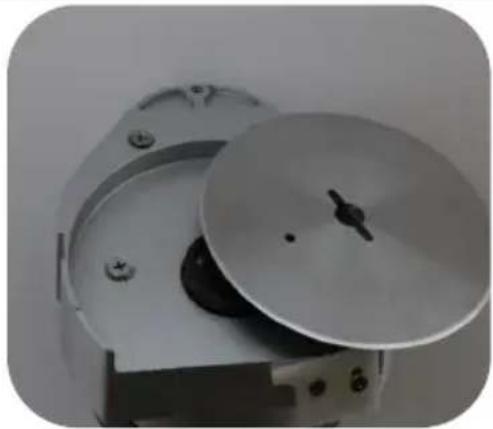

7nowy nóż, przykręć mocowanie płyta i śruby mocujące.	8Zamontuj osłonę noża i śrube blokującą.
Przed ostrzeniem. wyczyść nóż i KS100E. Po procesie ostrze Ponownie wyczyść i zdezynfekuj.

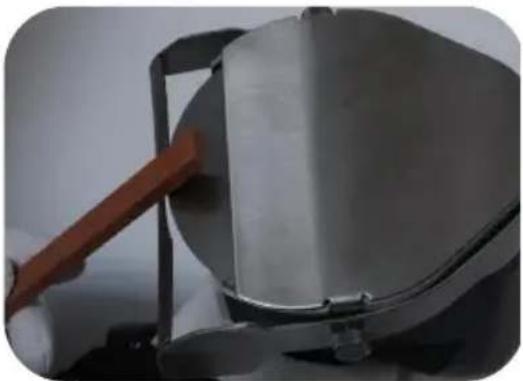

Ostrzenie noża

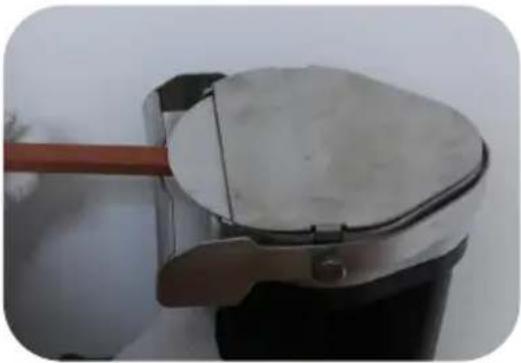

1bezzębny nóż okrągły z dno po bardzo płaskim kątem przez około 2 sekund.	2Krótko usuń zadziory od gó strona
3	4
Gratowanie części szlifowanej z przednia strona.	Wyczyść nóż
5	6

nowy nóż, przykręć mocowanie płyt śruby mocujące.

Zamontuj osłonę noża i śruba blokująca.

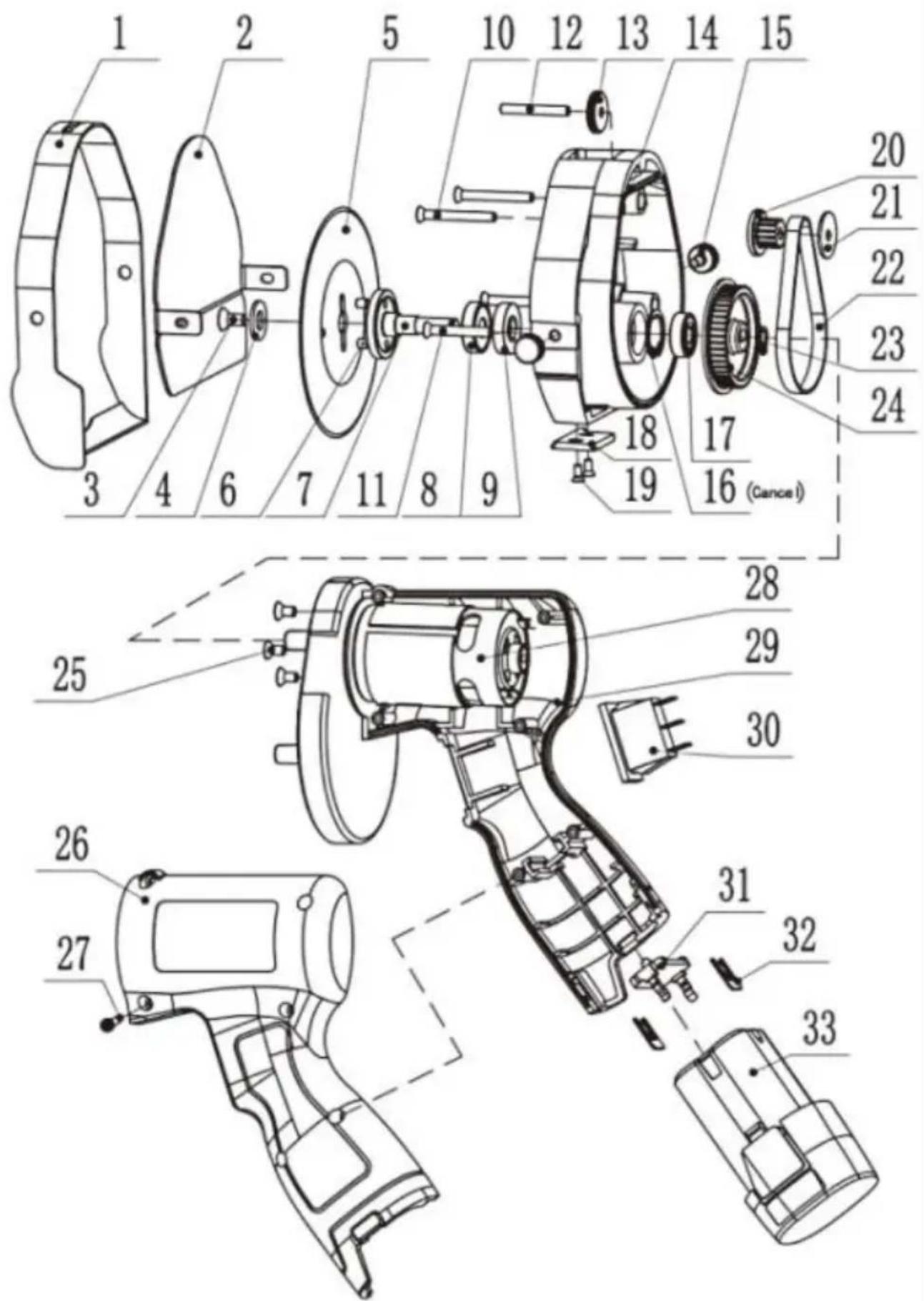

KS100B

1	Pierścień regulacyjny	18	Uszczelka klinkierowa
2	Ochraniacz noża	19	Śruba
3	Śruba mocująca	20	Przekładnia silnika
4	Uszczelka	21	Podkładka pierścieniowa
5	Ostrze	22	Pasek
6	Śruba	23	Pierścień zabezpieczający
7	Oś wyjściowa	24	Krążek linowy
8	Uszczelka olejowa	25	Śruba
9	Łożysko	26	Śruba
10	Śruba	27	Śruba
11	Śruba	28	Silnik
12	Śruba	29	Godzina
13	Śruba regulacyjna	30	Przełącznik
14	Ciało	31	Uszczelka
15	Śruba blokująca	32	Śruba godzinowa
16	Pierścień zabezpieczający	33	Bateria litowo-jonowa
17	Łożysko

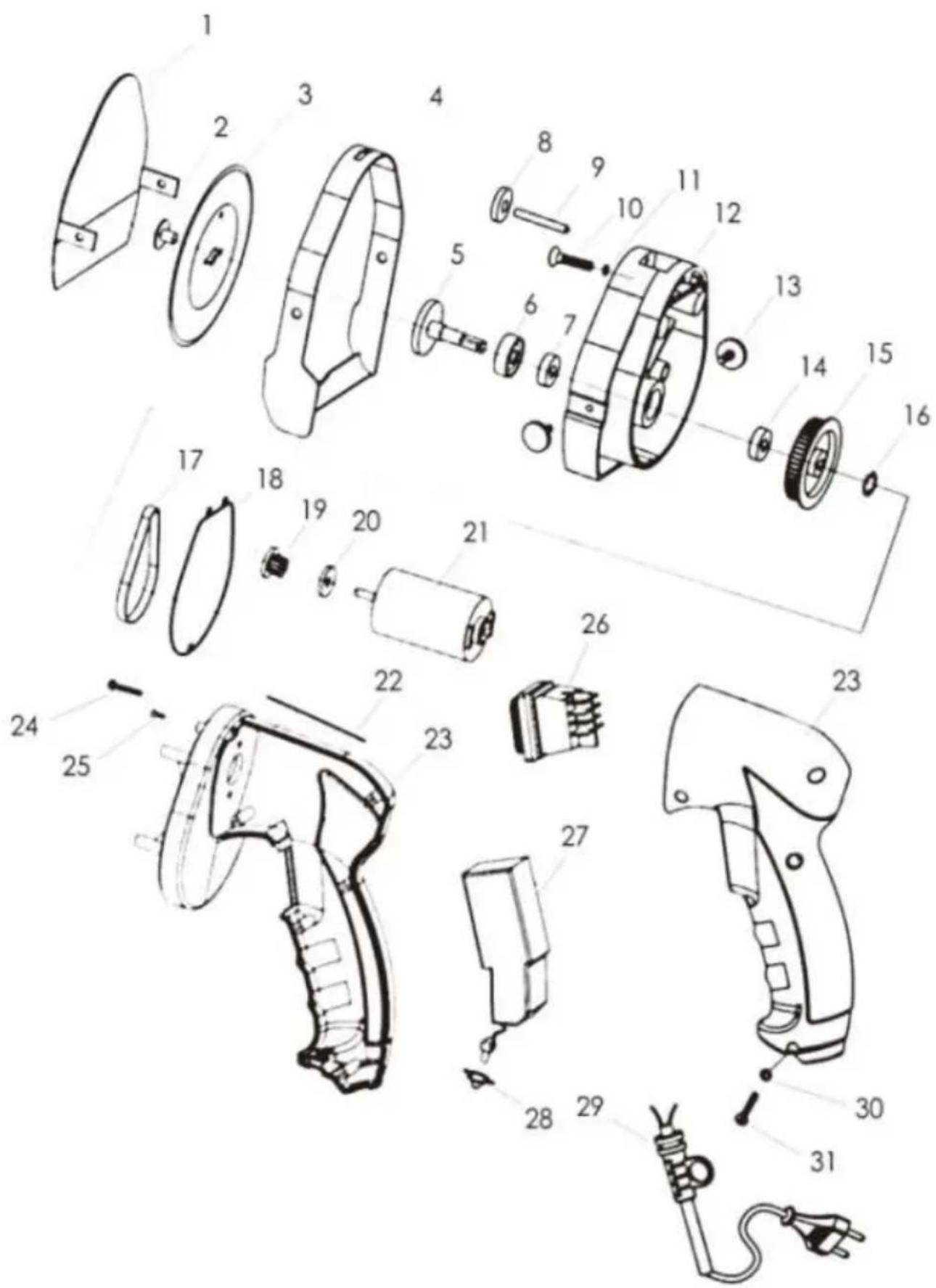

KS100E

1	Ochraniacz noża	17	Pasek
2	Śruba mocująca	18	Pierścień uszczelniający
3	Nóż	19	Przekładnia silnika
4	Pierścień regulacyjny	20	Podkładka pierścieniowa
5	Oś wyjściowa	21	Silnik
6	Uszczelka olejowa	22	Pierścień uszczelniający
7	Łożysko	23	Mieszkania
8	Śruba regulująca	24	Śruba
9	Śruba	25	Śruba
10	Śruba	26	Przełącznik
11	Uszczelka	27	Płytka drukowana
12	Ciało	28	Zresetuj czapkę
13	Śruba blokująca	29	Kabel zasilający
14	Łożysko	30	Uszczelka śrubowa
15	Krążek linowy	31	Śruba
16	Kółko do skakania

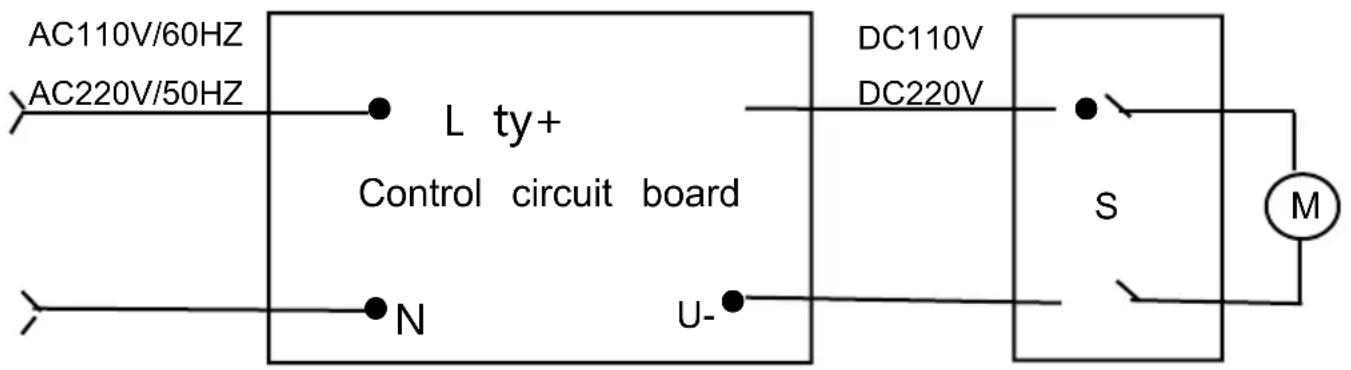

Schemat obwodu
