| Rodzaj produktu | Prasa do ciasta na pizzę |
| Marka | Vevor |
| Model | APD40 |
| Napięcie zasilania | 220-240 V ~ 50/60 Hz |
| Moc | 200 W (szacunkowo) |
| Główny materiał | Stal nierdzewna |
| Pojemność kulek ciasta | 20 do 500 g |
| Możliwe kształty | Okrągłe, kwadratowe, prostokątne |
| Regulacja grubości | Pokrętło z radełkowaniem (obracać zgodnie z ruchem wskazówek zegara, aby zmniejszyć grubość) |
| Sterownie | Zielony przycisk uruchamiania, czerwony przycisk zatrzymania |
| Rodzaj instalacji | Na blacie, zalecana wysokość 700-900 mm, wolna przestrzeń 150 mm wokół |
| Bezpieczeństwo | Obowiązkowe uziemienie, wyłącznik ochronny 5-10 A, nie używać na zewnątrz |
| Konserwacja | Czyszczenie po każdym użyciu: zdjąć pokrywy, sprężyny, skrobaki, umyć gąbką i detergentem, spłukać i osuszyć |
| Smarowanie | Rocznie na wałkach i rolkach olejem parafinowym |
| Ciąg dalszy | Pasek (instrukcja wymiany w zestawie) |
| Wsparcie techniczne | www.vevor.com/support |
Często zadawane pytania - APD40 Vevor
Pytania użytkowników dotyczące APD40 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Prasa spożywcza w formacie PDF za darmo! Znajdź swoją instrukcję APD40 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. APD40 marki Vevor.
INSTRUKCJA OBSŁUGI APD40 Vevor
Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
DOCISKARKA DO CIASTA NA PIZZE
MODEL: APD30 APD40
 | Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkov musi uważnie przeczytać instrukcję obsługi. |
 | PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom Dyrektywy Europejskie 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci terenie Unii Europejskiej. Dotyczy to produktu i wszyst akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem zwykłymi odpadami domowymi, lecz należy je oddać punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych |
1. WAŻNE ŚRODKI OSTROŻNOŚCI
Podczas korzystania z urządzeń elektrycznych należy zawsze przestrzegać podstawowych środków ostrożności, w tym:
1.1 Przeczytaj wszystkie instrukcje. 1.2 Aby zabezpieczyć się przed porażeniem prądem, nie zanurzaj urządzenia w wodzie lub innej cieczy. 1.3 Odłącz urządzenie od gniazdka, gdy nie jest używane, przed zakładaniem lub zdejmowaniem części oraz przed czyszczeniem. 1.4 Nie używaj żadnego urządzenia z uszkodzonym przewodem lub wtyczką, ani po awarii urządzenia, ani w celu sprawdzenia, naprawy, regulacji elektrycznej lub mechanicznej. 1.5 Używanie akcesoriów niezalecanych lub sprzedawanych przez producenta może spowodować pożar, porażenie prądem lub obrażenia. 1.6 Nie stosować na zewnątrz. 1.7 Nie pozwól, aby przewód zwisał z krawędzi stołu lub blatu. 1.8 Unikaj kontaktu z ruchomymi częściami, trzymaj ręce, włosy, ubranie, a także szpatułki i inne przybory z dala od wałków podczas pracy, aby zmniejszyć ryzyko obrażeń ciała i/lub uszkodzenia wytłaczarki do
makaronu.
1.9 Nie odłączaj kabla mokrymi lub nawet lekko wilgotnymi rękami. 1.10 Nie myj urządzenia, szczególnie gdy jest podłączone do prądu. 1.11 Nie pozwalaj dzieciom poniżej 8 roku życia korzystać z urządzenia. Ten produkt może być używany i konserwowany wyłącznie przez dzieci w wieku 8 lat lub starsze, osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby niewykwalifikowane pod odpowiednim nadzorem osoby dorosłej. Dzieciom nie wolno bawić się urządzeniem.
1.12 Nie pozostawiaj urządzenia bez nadzoru, szczególnie gdy jest podłączone do prądu.
Zawsze odłączaj maszynę od prądu przed wymontowaniem silnika.
1.13 Nie używaj urządzenia w pobliżu źródeł ciepła lub wody (pierścień, zlewy)
1.14 Nie wkładaj noży ani ściereczek pomiędzy wałki.
1.15 Produkt ten może być używany wyłącznie zgodnie z jego przeznaczeniem i w sposób wskazany w instrukcji. Wszelkie inne rodzaje zastosowań uważa się za niewłaściwe i dlatego niebezpieczne. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe w wyniku niewłaściwego lub nieprawidłowego użytkowania oraz nieprawidłowego montażu.
1.16 Przed podłączeniem silnika do sieci należy upewnić się, że napięcie na tabliczce umieszczonej na urządzeniu odpowiada napięciu sieciowemu.
1.17 NIE ciągnij za przewód zasilający ani za sam silnik w celu odłączenia.
1.18 Z jakiegokolwiek powodu NIE należy manipulować przy kablu zasilającym. W przypadku uszkodzenia skontaktuj się ze sprzedawcą.
1.19 Zawsze wyłączaj silnik za pomocą przełącznika „/O/I”, a następnie odłączaj wtyczkę.
1.20 Jeśli silnik wpadnie do wody, nie próbuj do niego sięgać, ale natychmiast wyjmij wtyczkę z gniazdka.
1.21 Przed podłączeniem zawsze ustaw przełącznik „I/O/I” w pozycji „O”, aby uniknąć niebezpiecznych warunków i/lub możliwych obrażeń spowodowanych prądem elektrycznym
części mechanicznych, pożar lub problemy higieniczne, należy krok po kroku postępować zgodnie ze wskazówkami bezpieczeństwa:
1.22 Utrzymuj porządek w miejscu pracy. Zaburzenie może być przyczyną niebezpiecznych wypadków. 1.23 Weź pod uwagę warunki środowiskowe. Nie używaj urządzenia w wilgotnym, mokrym lub słabo oświetlonym otoczeniu, w pobliżu łatwopalnych cieczy lub gazów. 1.24 Nie dotykaj wyłącznika i kabla mokrymi rękami. 1.25 Używaj urządzenia wyłącznie przy odpowiednim napięciu. Normalne użycie daje lepsze rezultaty.
ZACHOWAJ TE INSTRUKCJE
2. Instalacja
2.1 Usuń folię ochronną, unikaj kontaktu z przyborami, które mogą uszkodzić powierzchnię, sprawdź, czy maszyna nie jest uszkodzona. W przypadku stwierdzenia uszkodzeń prosimy o kontakt z producentem.
2.2 Maszynę należy zainstalować w suchym pomieszczeniu z odpowiednią wentylacją i oświetleniem. Ustaw maszynę na płaskim i stabilnym miejscu; możesz postawić go na stole warsztatowym o odpowiedniej wysokości (około 700-900 mm) i pozostawić wokół niego przestrzeń 150 mm dla łatwiejszego użytkowania i czyszczenia.
2.3 Podłączyć maszynę do sieci elektrycznej przez elektryka. Sugeruje się stosowanie przewodów miedzianych (co najmniej 2,5 mm2) jako przewodów elektrycznych. Ważne jest, aby mieć dobry system uziemienia i wyłącznik ochronny (5-10A).
2.4 Ze względów bezpieczeństwa należy dokładnie sprawdzić kabel i sprawdzić, czy nie jest uszkodzony przed włożeniem wtyczki do gniazdka. Pojemnik musi być łatwo dostępny i nie może wymagać żadnego ruchu. Kabel łączący maszynę z gniazdem nie może być mocno ciągnięty ani opierać maszyny na kablu.
3. Operacja
3.1 Maszyna posiada na przednim panelu następujące urządzenia sterujące:
A-Czerwony przycisk zatrzymujący maszynę
B--Zielony przycisk uruchamiający maszynę
3.2 Test funkcjonalny
Po podłączeniu przewodu zasilającego do sieci elektrycznej, maszyna jest gotowa do testu funkcjonalnego. Aby rozpocząć: naciśnij zielony przycisk, maszyna zacznie działać. Aby zatrzymać: naciśnij czerwony przycisk, maszyna przestanie działać. Uruchom maszynę bez ładowania, pozwól pracować przez jedną minutę i upewnij się, że działa idealnie.
3.3 Przed każdym cyklem pracy zawsze upewnij się, że maszyna jest idealnie czysta, szczególnie te powierzchnie, które mają kontakt z ciastem. W razie potrzeby oczyścić maszynę.
Ostrzeżenie: Przed włączeniem maszyny należy zdjąć przedmioty i ręce z wałków!

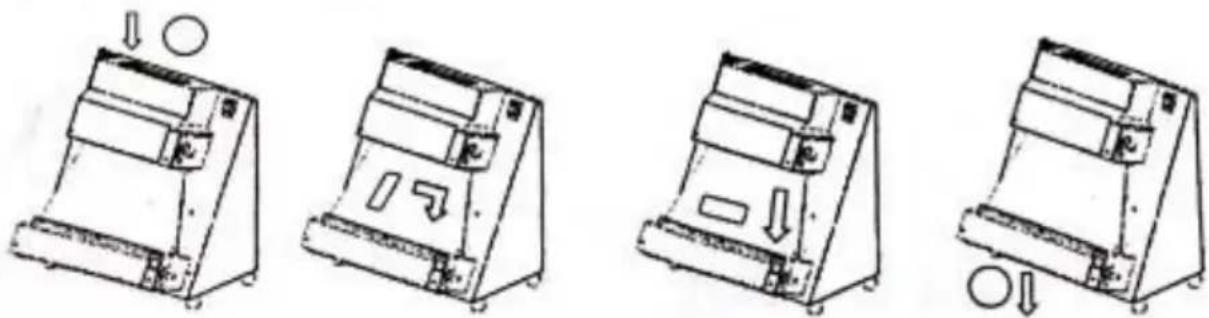

3.4 Operacja kształtowania dysków okrągłych
3.4.1 Po włączeniu maszyny można wyłożyć małe ciasto (20-500g), które wcześniej fermentowało (co najmniej 4-6 godzin), lekko rozgnieść boki i posypać suchą mąką, aby z łatwością przeszło przez górne wałki. (F
3.4.2 Kiedy ciasto wyjdzie z górnego wałka, zobaczysz cienkie ciasto owalne.
Możesz szybko obrócić ciasto ręcznie do kąta 90° i przygotować je do następnej próby przejścia przez najniższe wałki. W przypadku tych wałków będzie miało kształt dysku, ten kształt nie jest idealny, więc wymaga wykończenia ręką. Rys.2
3.5 Zastosowanie do kształtowania prostokątów, kwadratów i innych. Metody są takie same jak w punkcie 2.4. Jeśli chcesz uzyskać inny kształt ciasta, możesz pociąć ciasto do przybliżonego kształtu, np. kwadratów, prostokątów itp. za pomocą noża lub specjalnego narzędzia, przed wprowadzeniem małego ciasta w otwór najwyższej pokrywy. Następnie włóż ciasto w otwór najwyższej pokrywy i przepuść przez wałek. Można wybrać w następujący sposób: A) przepuszczać ciasto tylko przez najwyższe wałki. B) Przepuścić ciasto przez wałki najwyższe i najniższe. C) Przepuścić ciasto przez najwyższy wałek, następnie szybko obrócić ciasto ręcznie o 90° i przepuścić przez najniższe wałki.
3.6 Jak regulować grubość
Regulację maszyny można zalecić jedynie ze względu na różne właściwości ciasta, wagi, grubości, wielkości i kształtu krążka. Dlatego prawidłowa
regulacja maszyny musi być przeprowadzona na podstawie doświadczenia. Maszyna posiada regulację średniej wielkości kształtów pizzy. Aby uzyskać różną grubość ciasta, można regulować w następujący sposób: A) Wyłączyć maszynę.
B) Wyreguluj szerokość pomiędzy najwyższymi rolkami. Pociągnij czarny węzeł w celu zwolnienia dźwigni, a następnie obróć dźwignię do odpowiedniego położenia. Zgodnie z ruchem wskazówek zegara zmniejszamy grubość, przeciwnie do ruchu wskazówek zegara zwiększamy grubość. (Rys.3)
PRZYKŁAD: szerokość pomiędzy górnymi rolkami jest dwukrotnie większa
niż szerokość pomiędzy dolnymi rolkami.
4. Konserwacja
4.1 Przed przystąpieniem do jakiejkolwiek konserwacji lub czyszczenia należy wyjąć wtyczkę. Ważne jest, aby nie używać produktów chemicznych, ściernych lub żrących. Absolutnie nie używaj bieżącej wody, ściernych i niegładkich narzędzi, takich jak wełna metalowa itp.; mogą one uszkodzić powierzchnie i zagrozić bezpieczeństwu higienicznemu.
4.2 Czyszczenie należy przeprowadzać za każdym razem, gdy maszyna jest używana, przestrzegając wszystkich zasad mających na celu zapobieganie nieprawidłowemu działaniu maszyny oraz ze względów higienicznych.

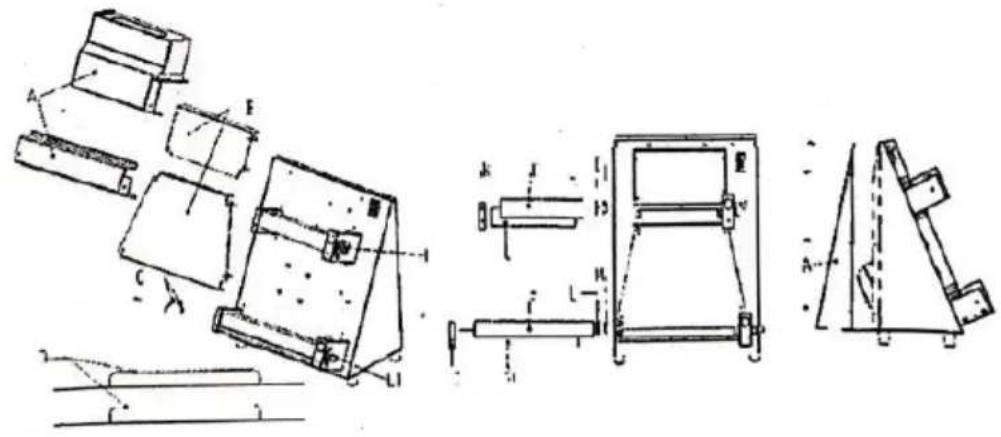

4.3 Przy pomocy odpowiedniej szczotki i drewnianej pałeczki oczyścić najpierw z resztek mąki i ciasta, zdjąć je z pokryw, obu suwaków A, sprężyny B, C, wyjąć zdrapane kawałki ciasta D, następnie obrócić dźwignie regulacyjne L-L1 w pozycji maksymalnego otwarcia rolek. Dokładnie wyczyść maszynę, a w szczególności zdemontowane części, za pomocą gąbki lub szmatki zwilżonej wodą i detergentem.
Dokładnie spłucz i osusz chłonnym papierem spożywczym, ponownie przetrzyj wszystkie powierzchnie mające kontakt z ciastem, a następnie wyczyść całą maszynę gładką szmatką i specjalnym środkiem dezynfekującym do maszyn spożywczych.
4.4 Zamontuj wszystko w tej kolejności: kawałki ciasta, sprężyny, ślizgi zabezpieczenia.
4.5 Smarowanie wałów i rolek Konieczne jest smarowanie wałów i rolek co roku. Zdejmij zabezpieczenie, pochyłą ścianę, sprężyny i zgarniacze ciasta; odkręć śruby mocujące i
zdejmij najpierw panel tylny A, a następnie stojaki B i C; zdejmij rolki, przeguby H, I, L, M. Wszystkie te części dokładnie wyczyść gąbką (strona 9) wodą i detergentem, dokładnie spłucz i osusz chłonnym papierem. Nasmaruj wały i otwory rolek odpowiednią ilością oleju parafinowego. Załóż ponownie i przymocuj wszystkie części, zaczynając od ostatniej zdjętej części.
| anomalia | przyczyna | rozwiązanie |
| Maszyna nie uruchamia się | Brakuje zasilania elektrycznego napięcie wejściowe jest nieprawidłowe. inne powody | 1 . Sprawdź wyłącznik główny, wtyczka i kabel zasilający2 . użyj odpowiedniego napięcia.3 . zaprzestań używania zwrócić się o autoryzowaną pomoc producenta. |
| Zachowanie maszyny Elektryczność | Przewody dotykają konstrukcji maszyny | Sprawdź przewody, sprawdź przewody nie dotykają konstrukcja maszyny. |
| Działa tylko wałek grupowy | pasek jest uszkodzony. koło ślimakowe jest zużyte. | zmienić pasek. wymienić nowe koło ślimakowe. |

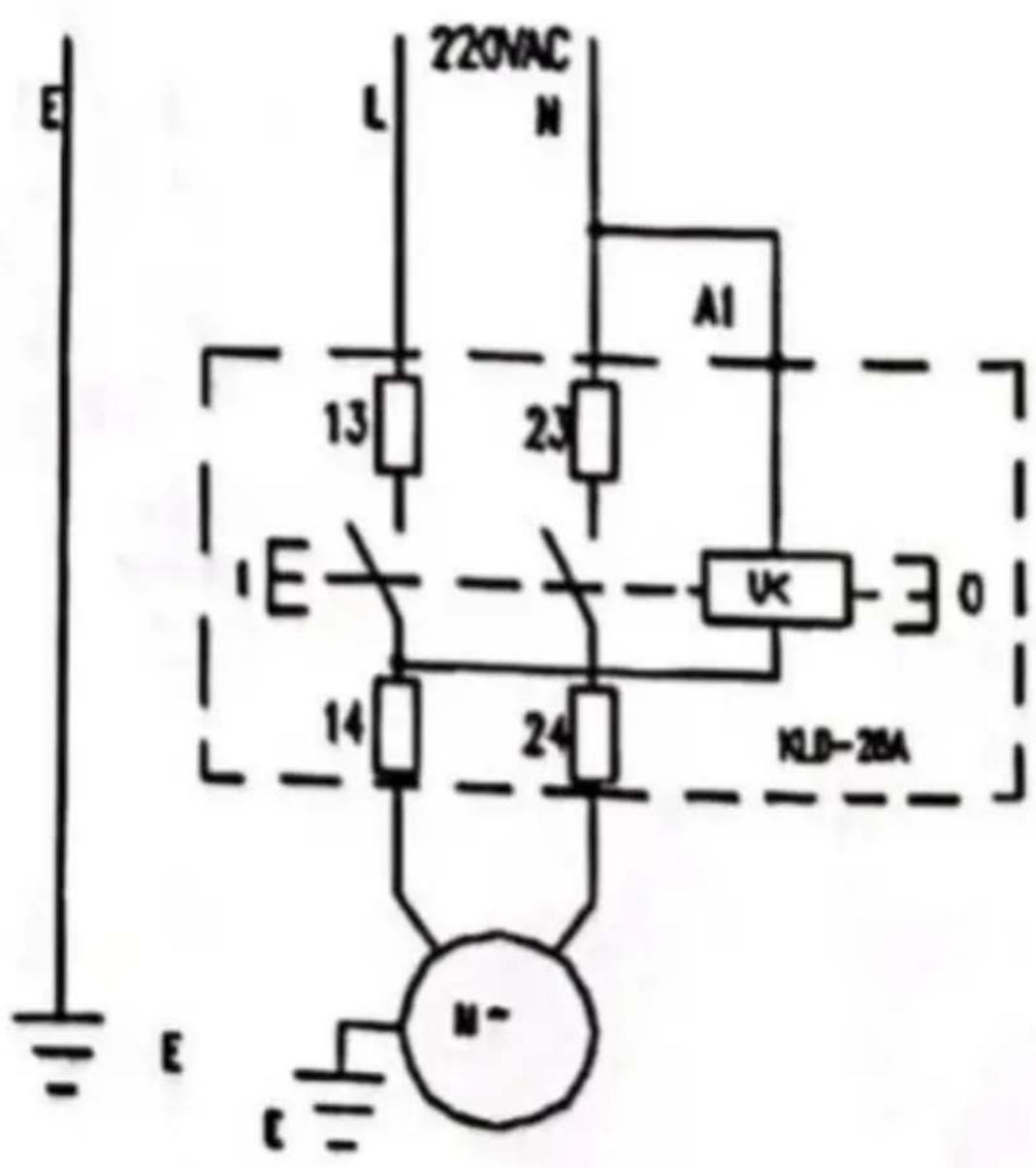

6. Schemat elektryczny
KLD: Przełącznik, M: Silnik, FA: Ochrona termiczna silnika
12. Instrukcja wymiany paska
 | Poluzuj śruby panelu i zdejmij o panel |
 | Poluzuj dwie śruby wskazane strzałką |
 | Usuń te dwa słupki pomocnicze |
 | Wyjmij dwa paski |
 | Załóż z powrotem 2 wsporniki pasy i zablokuj panel przedni |
VEVOR®
TOUGH TOOLS, HALF PRICE
Techniczny Certyfikat wsparcia i e-gwarancji
Wyprodukowano w Chinach
VEVOR®
TOUGH TOOLS, HALF PRICE
Wsparcie techniczne i e-certyfikat gwarancji www.vevor.com/support
PIZZADEEGPERS
MODEL:APD30APD40
Marka : Vevor
Model : APD40
Kategoria : Prasa spożywcza
