INSTRUKCJA OBSŁUGI LY-RD0619 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

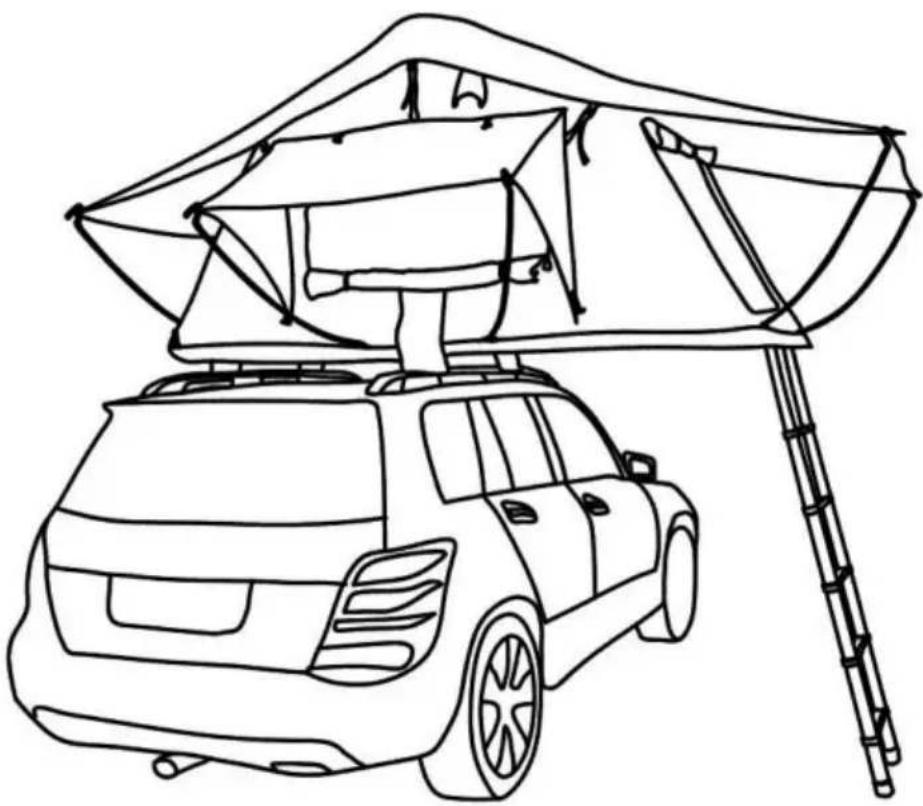

NAMIOT NA DACHU

MODEL: LY-RD0619/LY-RD0614

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

NAMIOT NA DACHU

LY-RD0619/LY-RD0614

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WSTEP

OSTRZEŻENIE:

PROSZĘ PRZECZYTAĆ I ZROZUMIEĆ WSZYSTKIE SZCZEGÓŁY PRZED

MONTAŻ I UŻYTKOWANIE NAMIOTU DACHOWEGO.

OSTRZEŻENIE!

Jeśli masz jakiekolwiek problemy z plecami, kolanami lub inne problemy zdrowotne, nie próbuj do montażu namiotu dachowego na pojeździe.

Aby można było zamontować, w pojeździe musi być zamontowany bagażnik dachowy lub belki poprzeczne namiot dachowy.

Poprzeczki muszą mieć obciążenie dynamiczne co najmniej 600 funtów (270 kg)

i muszą być oddalone od siebie o co najmniej 30 cali (76 cm).

Najłatwiej jest zamontować namiot dachowy z boku pojazdu, a nie z tyłu przód lub tył.

Zapisz instrukcje.

PARAMETRY PRODUKTU

Model	PROWADZONYŚwiatła	MieszkaniecPojemność	PojazdRodzaj usługi	Obciążenie pojazduPojemność	Rozmiar namiotu
LY-RD0619	DC5V,3W	2 dorosłych & 1 Dzieci	Minivan, SUV,Samochód, odbiórCiężarówka	>600 funtów	3400*3100*1320 mm
LY-RD0614	DC5V,3W	2 dorosłych & 1 dzieci	Minivan, SUV,Samochód, odbiórCiężarówka	>600 funtów	3360*2650*1320 mm

LISTA CZĘŚCI

Rozpakowując ten produkt, upewnij się, że w zestawie znajdują się wymienione poniżej części i dokładnie sprawdź pod kątem wszelkich uszkodzeń, które mogły powstać podczas transportu. Nie próbuj montować ani używać produktu, jeśli brakuje jakiekolwiek części lub uszkodzony.

NIE	CZEŚCIOWE IMIĘ	ILOŚĆ	ZDJĘCIE
1	Namiot	1
2	Ścieżka	2
3	Drabina aluminiowa	1
4	Stalowy słupek	10/8
5	Zewnętrzna śruba sześciokątnaM8 * 55	8
6	Nakrętka zapobiegająca poluzowaniu M8	8
7	Uszczelka płaska 8	8
8	Okładka utworu	4
9	Blacha stalowa z długimi otworami	4
10	Suwak	8
11	Klucz otwarty	2
12	Siedzisko drabinkowe	2
13	Zewnętrzna śruba sześciokątnaM6 * 40	10
14	Zewnętrzna śruba sześciokątna* M6 20	2
15	Nakrętka zapobiegająca luzowaniu M6	12
16	Plastikowa uszczelka	2
17	Podkładka płaska 6	12
18	Duża płaska uszczelka 6 * 50	6
19	Elastyczna lina z podwójnym haczykiem	4
20	Torba na narzędzia	1
21	Torba wzmacniająca	1
22	Zewnętrzna warstwa	1

ŚRODKI OSTROŻNOŚCI PRZY INSTALACJI

Kierunek otwarcia

Zanim dopasujesz nowy namiot dachowy do swojego pojazdu, musisz podjąć decyzję czy chcesz mieć

namiot dachowy otwierany do tyłu lub na bok pojazdu.

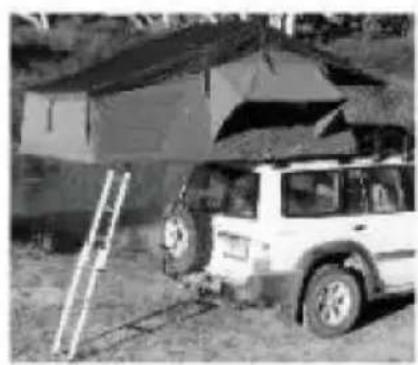

A. „Z tyłu”

W przypadku większości pojazdów o większych rozmiarach (SUV) preferowane jest otwieranie „z tyłu”.

Zalety tego

orientacja to:

Pozostawia dodatkową przestrzeń na dachu do dodatkowego

przechowywania. Przy otwartym namiocie zyskasz ochronę przed warunkami atmosferycznymi z namiotu p

kierujesz się, uzyskując dostęp do tyłu pojazdu.

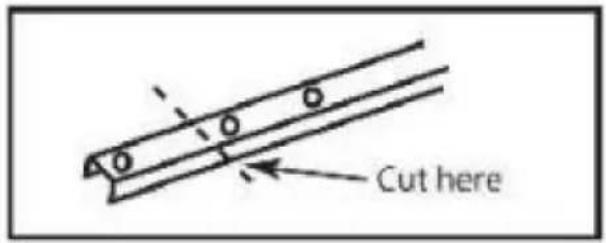

Profile montażowe należy przyciąć na obu końcach aż do drugiego

wstępnie wywiercony otwór przed zamontowaniem do podstawy namiotu dachowego.

Cut here

Następnie profile montażowe przykręca się do podstawy namiotu po prawej stronie kątowniki do bagażnika dachowego lub relingów dachowych, w kierunku otwierania (wzdłuż długość podstawy namiotu).

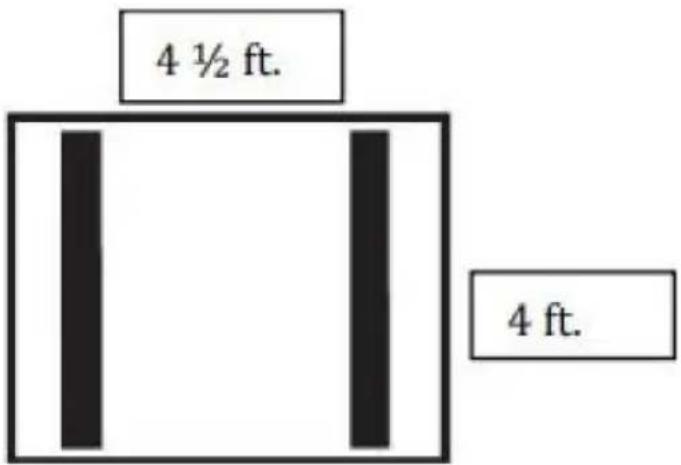

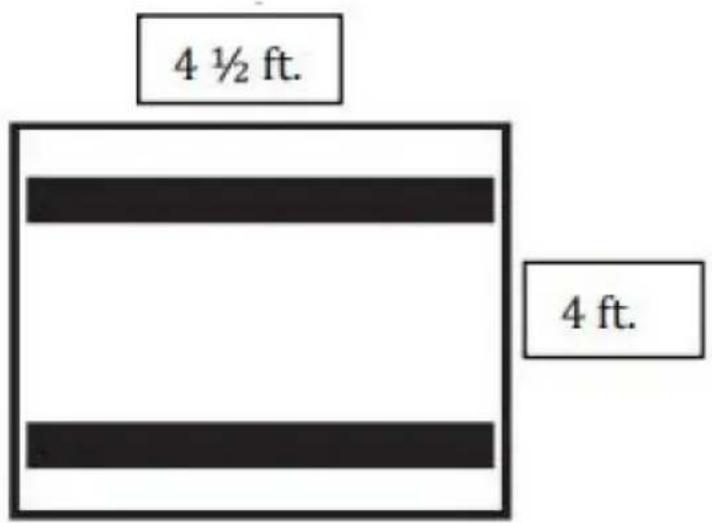

4 ½ ft. 4 ft.

W przypadku większości średnich (takich jak Jeep Wrangler) lub małych pojazdów otwieranie jest wyłączone z boku" jest preferowane. Zalety tej orientacji to:

Umożliwia normalne działanie klap tylnych.

Oznacza, że zamknięty zestaw namiotowy jest lepiej wyważony na dachu i tworzy mniejszy opór wiatru, gdy wąska ściana opakowania namiotowego przesuwa się do przodu.

Profile montażowe przykręcane są do podstawy namiotu pod kątem prostym do bagażnika dachowego lub relingów dachowych (na szerokość podstawy namiotu).

4 ½ ft. 4 ft.

METODY INSTALACJI

Modelu: LY-RD0619/LY-RD0614

Krok 1:

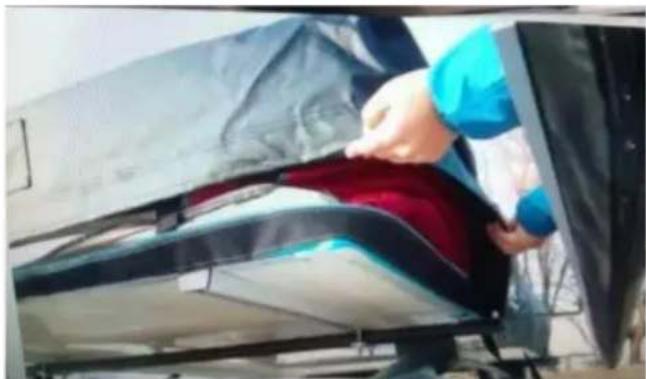

Odepnij pasek pokrowca, a następnie zdejmij pokrowiec z namiotu odpinając rzep na krawędzi, a następnie ostrożnie złóż pokrycie na bok. (Rys. A, B).

Krok 2:

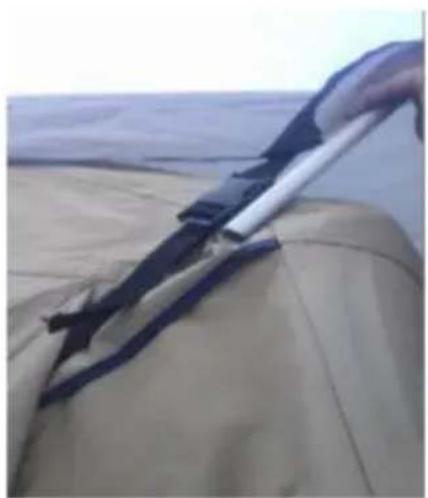

Zwolnij paski mocujące na rzepy po obu stronach namiotu (rys. C)

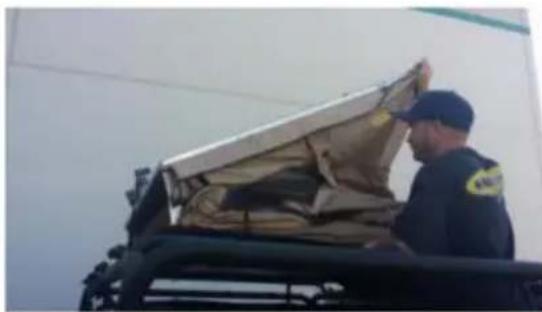

Wysuń drabinę, aż zatrzasną się kołki blokujące. Drabinę można teraz wykorzystać jako dźwignię ułatwiającą otwieranie namiotu. Ostrożnie złóż namiot. (Rys. D, E, F) Oprzyj drabinę na ziemi. Uwaga: jeśli drabina jest zbyt pionowa, konieczne będzie przedłużenie drabiny. Drabina powinna być ustawiona pod kątem, a nie prosto w górę.

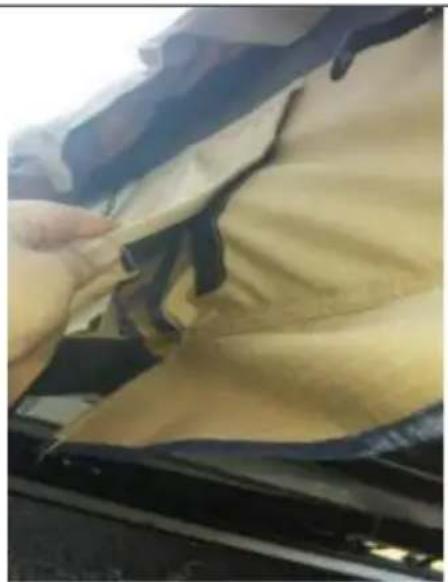

Jeśli używasz muchy przeciwdeszczowej, wsuń KOńce drązków przeciwdeszczowych do kieszeni z boku namiotu. Po umieszczeniu kijków w kieszeniach i zamontowaniu prętów bocznych w następnym kroku, wróć i zaciśnij paski/klamry z mechanizmem szybkiego uwalniania po bokach rozporki przeciwdeszczowej. (G, H, I)

Możesz teraz wejść do swojego namiotu. Zamontuj pręty osłony drzwi/okien. Dopasuj przelotkę u podstawy namiotu do wywierconego otworu. (Rys. J) Wsuń podstawę pręta przez przelotkę do podstawy namiotu i upewnij się, że pręt jest całkowicie zainstalowany. (Rys. K, L) Uwaga: Po zainstalowaniu mają posiadać „kokardkę”. Po zainstalowaniu w otworach będą one ustawione pod kątem w bok.

Umieść końcówkę pręta z haczykiem przez przelotkę na moskitierze/osłonie przeciwdeszczowej, częścią z haczykiem skierowaną na zewnątrz i w dół. (Rys. M, N, O) Postępuj tak ze wszystkich 4 stron (w razie potrzeby)

O. Namiot jest wyposażony w czerwone nylonowe paski z uchwytami, które ułatwiają wchodzenie i wychodzenie. (rys. M)

Zawsze należy zachować ostrożność podczas wchodzenia i schodzenia po drabinie.

B. Ekrany i osłony można zwijać i podtrzymywać za pomocą dołączonych linek.

(Rys. N, O)

C. Dioda LED – Świeci, najpierw wyciągnij klapkę baterii. Następnie naciśnij przycisk włączania/wyłączania, aby użyć (rys. P)
D. Torba na buty — w zestawie znajduje się torba na buty/torbę do przechowywania, którą można zainstalować na drabinie lub boku namiotu za pomocą klipsów znajdujących się na spodzie namiotu. (Q, R, S)

E. Dach przeciwsłoneczny – można go używać z muchą przeciwdeszczową lub bez niej. Aby uzyskać najlepszy efekt, usuń muchasę przeciwdeszczową.
F. Zasilanie 12 V — podłącz do gniazdka 12 V w pojeździe, poprowadź przewód przez okno lub drzwi pojazdu w stronę namiotu i przez boczny otwór (rys. T)
G. Klapy boczne można zapiąć, przeciągając dolny sznurek z uchwytem przez przelotki. (rys. U)
