BRUKSANVISNING LY-RD0619 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

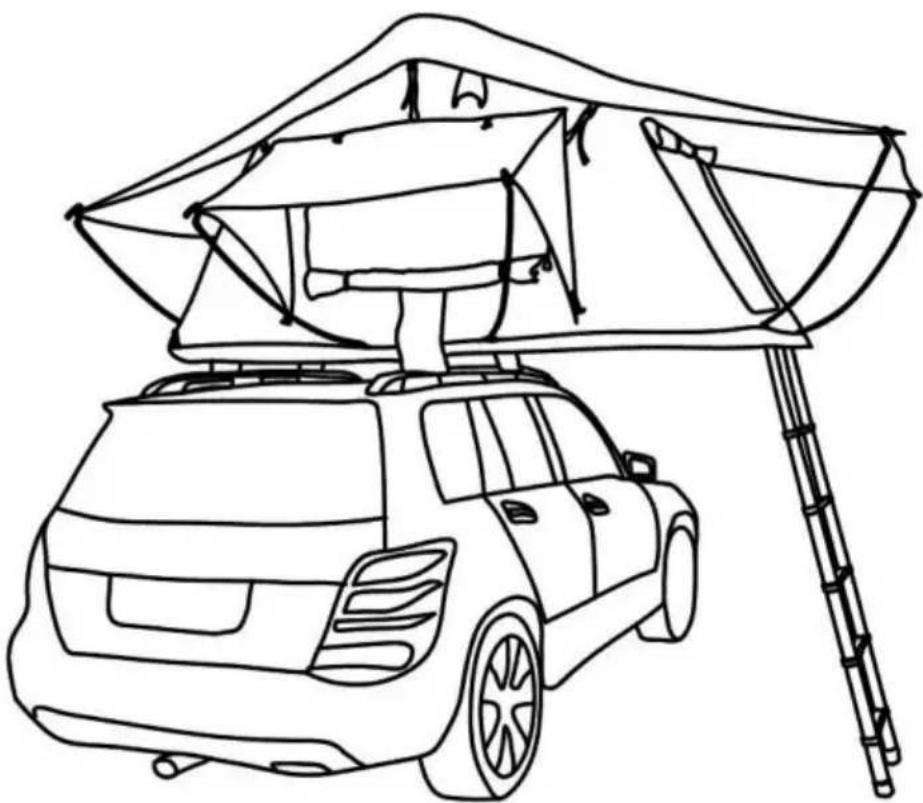

TAKTÄLT

MODELL: LY-RD0619/ LY-RD0614

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TAKTÄLT

LY-RD0619/ LY-RD0614

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INTRODUKTION

WARNING:

ÿ Om du har några rygg-, knä- eller andra hälsokomplikationer, försök inte för att montera taktältet på ditt fordon.
ÿ Ditt fordon måste ha ett takräcke eller tvärstag installerade för att kunna monteras taktältet.
ÿ Tvärstängerna måste ha en dynamisk viktbelastning på minst 600 lbs (270 kg) och måste vara minst 30 tum (76 cm) från varandra.
ÿ Det är enklast att montera taktältet från sidan av ditt fordon, inte från fram eller bak.

Spara instruktionerna.

PRODUKTPAREMETRAR

Modell	LEDLjus	ÅkandeKapacitet	FordonServicetyp	FordonslastKapacitet	Tältstorlek
LY-RD0619 13	DC5V,20 mm	2 vuxna &1 barn	Minivan, Suv,Bil, pickupLastbil	~600 lbs	3400*3100*
LY-RD0614	DC5V,3W	2 vuxna &1 barn	Minivan, Suv,Bil, pickupLastbil	~600 lbs	3360*2650*1320 mm

DELLISTA

När du packar upp den här produkten, se till att delarna som anges nedan ingår och inspektera noggrant för eventuella skador som kan ha uppstätt under transporten. Försök inte att montera eller använda produkten om någon del saknas eller skadad.

NEJ	DELNAMN	ANTAL	BILD
1	Tält	1
2	Spår	2
3	Aluminiumstege	1
4	Stångstång i stål	10/8
5	Extern sexkantsskruvM8 * 55	8
6	Antilossningsmutter M8	8
7	Platt packning 8	8
8	Spårskydd	4
9	Långt hål stålplåt	4
10	Skjutreglage	8
11	Öppen skiftnyckel	2
12	Stege säte	2
13	Extern sexkantsskruvM6 * 40	10
14	Extern sexkantsskruvM6 * 20	2
15	Anti-lossningsmutter M6	12
16	Plastpackning	2
17	Platt bricka 6	12
18	Stor platt packning * 6 50	6
19	Dubbelkrok Elastiskt rep	4
20	Verktygsväska	1
21	Förstärkningsväska	1
22	Ytterhölje	1

FÖRSIKTIGHETSÅTGÄRDER FÖR INSTALLATION

Invigningsriktning

Innan du monterar ditt nya taktält på ditt fordon måste du bestämma dig om du vill ha

taktältet öppet på baksidan eller på sidan av ditt fordon.

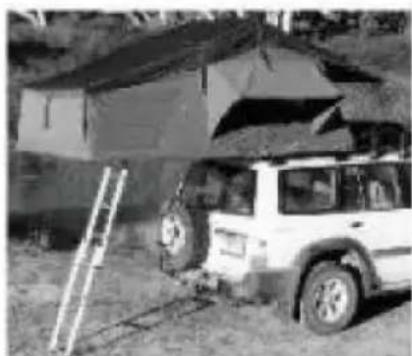

A. "Av baksidan"

För de flesta större fordon (SUV) är det att föredra som öppnar sig "bakifrår Fördelarna med detta

orientering är:

ÿ Lämnar extra takutrymme för ytterligare förvaring.

ÿ Med tältet öppet får du väderskydd från tältet ovanför

huvudet när du kommer åt baksidan av ditt fordon.

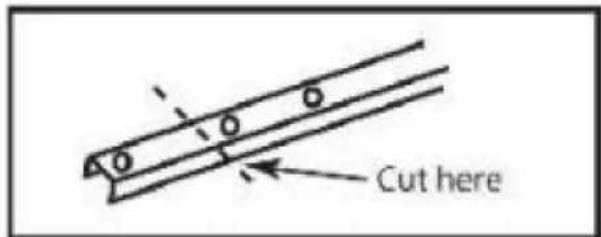

Monteringsprofilerna måste skäras av i båda ändarna upp till den andra förborrat hål innan det monteras på botten av taktältet.

Cut here

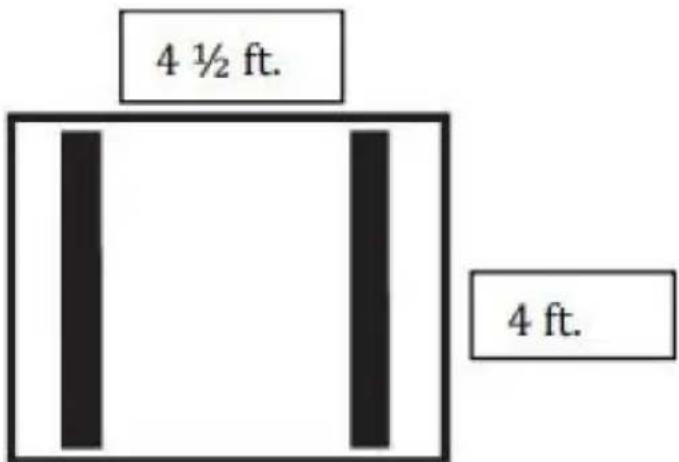

Monteringsprofilerna skruvas sedan fast i tältets bas till höger vinklar mot takräcket eller takstänger, i öppningsriktningen (längs längden på tältbasen).

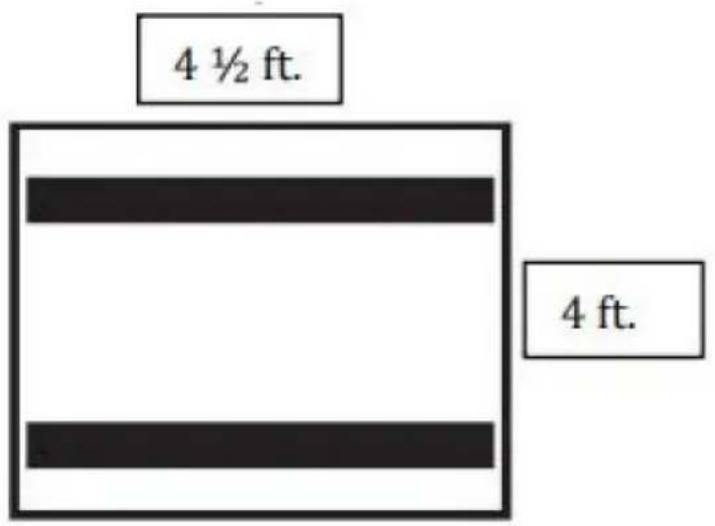

4 ½ ft. 4 ft.

För de flesta medelstora (som Jeep Wrangler) eller små fordon öppnar "off sidan" är att föredra. Fördelarna med denna orientering är:

ÿ Tillåter att bakluckan fungerar normalt. ÿ

Betyder att det stängda tältpaketet är bättre balanserat på taket och skapar mindre vindmotständ när den smala sidan av tältpaketet färdas framåt.

ÿ

Monteringsprofilerna skruvas fast i tältets bas i rät vinkel mot takräcket eller takstänger (över tältbasen).

4 ½ ft. 4 ft.

INSTALLATIONSMETODER

Modell: LY-RD0619/ LY-RD0614

Steg

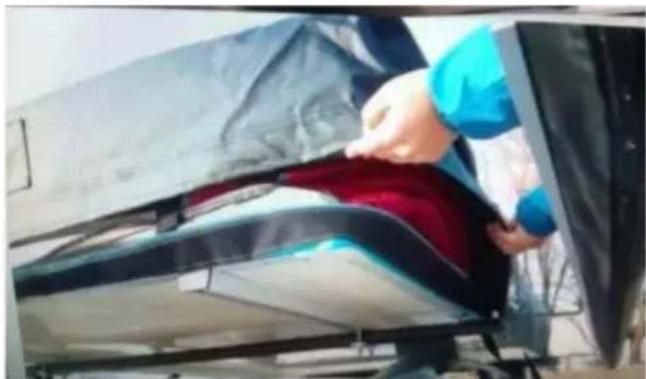

1: Lossa skyddsremmen och ta sedan bort överdraget från tältet genom att lossa kardborrbandet runt kanten och vik sedan försiktigt över locket åt sidar (Fig A, B).

Steg 2:

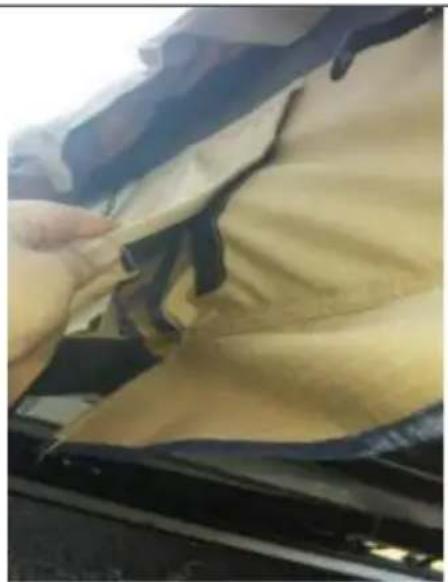

Släpp ner kardborrebanden på varje sida av tältet (Fig C)

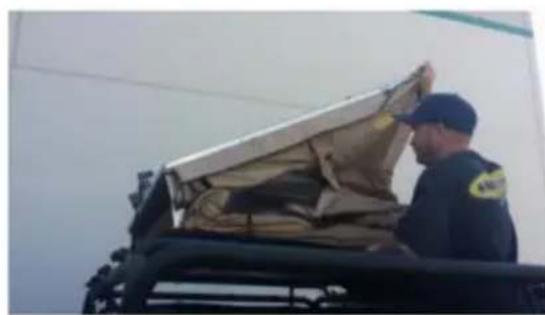

Skjut ut stegen tills lässtift hakar fast. Stegen kan nu användas som en spak för att hjälpa till att öppna tältet. Fäll upp tältet försiktigt. (Fig D, E, F) Vila stegen på marke Obs: om stegen är för vertikal kommer du att behöva en stegeförlängning. Stegen ska vara i en vinkel inte rakt upp.

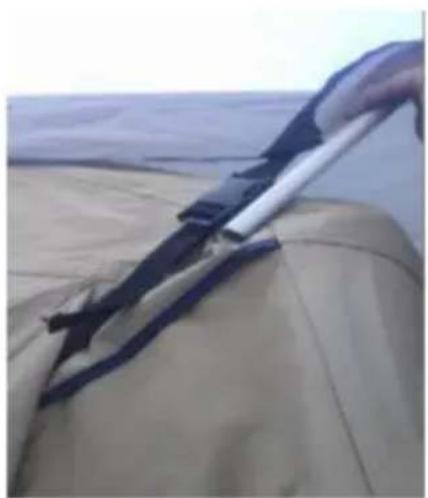

Om du använder regngylfen, skjut in ändarna av regngylfarna i fickorna på sidan av tältet. Efter att stolparna är insatta i fickor och du har installerat sidostavarna i nästa steg, gå tillbaka och dra åt snabbkopplingsremmarna/spännena på regngylfans sidor. (G, H, I)

Du kan nu gå in i ditt tält. Montera dörr-/fönsterskyddsstänger. Rikta upp genomföringen på tältets bas med det förborrade hålet. (Fig J) Skjut stångens bas genom genomföringen och in i tältets bas, se till att stången är helt installerad. (Fig K, L) Obs: De är avsedda att ha en "båge" i sig när de är installerade. De kommer vara i vinkel åt sidan när de installeras i hålen.

Placera krokänden på stången genom genomföringen på regngylf/skyddsskydd med krokdelen vänd utåt och nedåt. (Fig M, N, O) Fortsätt att göra detta på alla fyra sidor (om så önskas)

S. Tältet har röda nylonhandtagsremmar för hjälp med att komma in och ut. (Fig M)

Var alltid försiktig när du går upp och ner för stegen.

B. Skärmarna och locken kan rullas ihop och hållas uppe med hjälp av de medföljande sladdarn (Fig N, O)

C. LED – Tänd, dra ut batterifliken först. Tryck sedan på på/av-knappen för att använda (bild P)
D. Skoväska - Inkluderat är en sko/förvaringsväskasom kan installeras på stegen eller sidan av tältet på klämmorna på undersidan av tältet. (Q, R, S)

E. Soltak – Detta kan användas med eller utan regnfluga. För bästa användning, ta bort regnflug
F. 12-Volt- Anslut till ditt fordons 12-voltsuttag, dra kabeln genom fordonsfönstret eller dörren upp mot tältet och genom sidoöppningen (bild T)
G. Sidoflikarna kan spännas fast genom att dra bottensnöret med handtaget genom genomföringarna. (Fig U)
