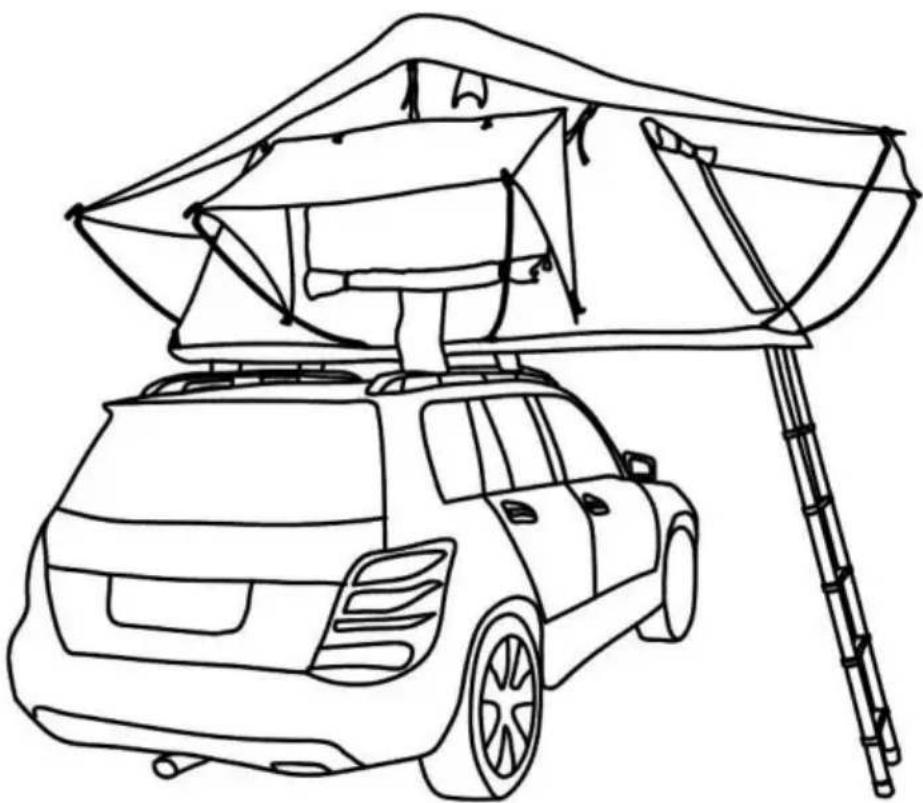

DACHZELT

MODELL: LY-RD0619/ LY-RD0614

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DACHZELT

LY-RD0619/ LY-RD0614

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren. Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

EINFÜHRUNG

WARNUNG:

BITTE LESEN UND VERSTEHEN SIE ALLE DETAILS VORHER

AUFBAU UND VERWENDUNG DES DACHZELTES.

WARNUNG!

ÿ Wenn Sie Rücken-, Knie- oder andere gesundheitliche Probleme haben, versuchen Sie nicht um das Dachzelt auf Ihrem Fahrzeug zu montieren.
ÿ Ihr Fahrzeug muss über einen Dachgepäckträger oder Querträger verfügen, um das Dachzelt.
Die Querträger müssen eine dynamische Gewichtsbelastung von mindestens 600 lbs (270 kg) aushalten und müssen mindestens 30 Zoll (76 cm) voneinander entfernt sein.
ÿ Am einfachsten lässt sich das Dachzelt seitlich am Fahrzeug montieren, nicht von der vorne oder hinten.

Bewahren Sie die Anleitung auf.

PRODUKTPARAMETER

Modell	LEDBeleuchtung	BewohnerKapazität	FahrzeugDiensttyp	FahrzeugbeladungKapazität	Zeltgröße
LY-RD0619	Gleichstrom 5 V,3W	2 Erwachsene &1 Kinder	Minivan, Geländewagen,Auto, AbholungLKW	>600 Pfund	3400*3100*1320 mm
LY-RD0614	Gleichstrom 5 V,3W	2 Erwachsene &1 Kinder	Minivan, Geländewagen,Auto, AbholungLKW	>600 Pfund	3360*2650*1320 mm

STÜCKLISTE

Stellen Sie beim Auspacken dieses Produkts sicher, dass die unten aufgeführten Teile enthalten sind und überprüfen Sie es sorgfältig auf etwaige Schäden, die während des Transports aufgetreten sein könnten. Versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden, wenn ein Teil fehlt oder beschädigt.

NEIN	TEILNAME	Menge	BILD
1	Zelt	1
2	Schiene	2
3	Aluminiumleiter	1
4	Stangenmast aus Stahl	10/8
5	Außensechskantschraube M8 * 55	8
6	Sicherungsmutter M8	8
7	Flachdichtung 8	8
8	Gleisabdeckung	4
9	Langloch-Stahlblech	4
10	Schieberegler	8
11	Maulschlüssel	2
12	Leitersitz	2
13	Außensechskantschraube M6 * 40	10
14	AußensechskantschraubeM6 * 20	2
15	Anti-Losing-Mutter M6	12
16	Kunststoffdichtung	2
17	Unterlegscheibe 6	12
18	Große Flachdichtung 6 * 50	6
19	Elastisches Seil mit Doppelhaken	4
20	Werkzeugtasche	1
21	Verstärkungstasche	1
22	Äußere Abdeckung	1

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

Öffnungsrichtung

Bevor Sie Ihr neues Dachzelt an Ihrem Fahrzeug montieren, müssen Sie entscheiden ob Sie möchten

das Dachzelt lässt sich nach hinten oder seitlich Ihres Fahrzeugs öffnen.

A. „Von hinten weg“

Bei den meisten größeren Fahrzeugen (SUV) ist die Öffnung „von hinten“ vorzuziehen.

Die Vorteile dieser

Orientierung sind:

ÿ Bietet zusätzlichen Platz auf dem Dach für zusätzlichen

Stauraum. ä Bei geöffnetem Zelt sind Sie durch das darüber liegende Zelt vor dem Wetter ges

Sie gehen, wenn Sie auf die Rückseite Ihres Fahrzeugs zugreifen.

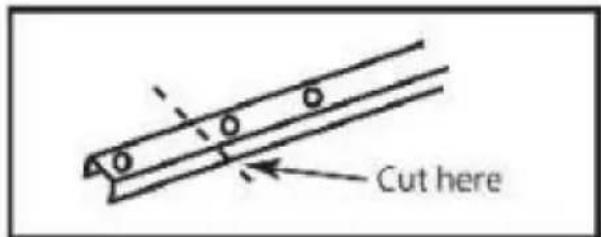

Die Montageprofile müssen an beiden Enden bis zur zweiten

vorgebohrtes Loch, bevor es an der Basis des Dachzeltes befestigt wird.

Cut here

Die Montageprofile werden dann rechts am Zeltboden festgeschraubt.

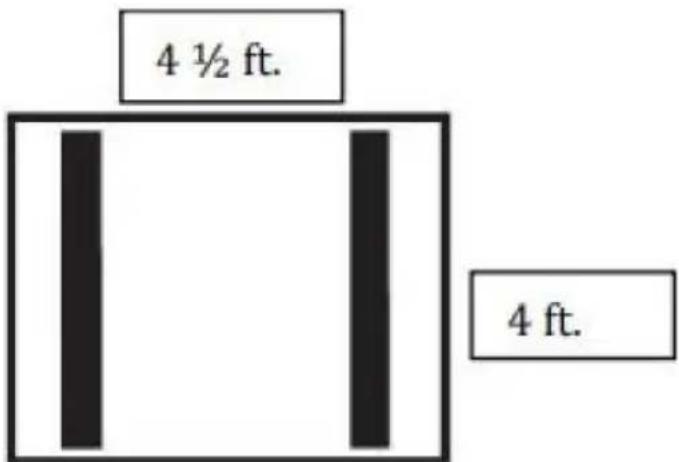

Winkel zum Dachgepäckträger oder Dachträger, in Öffnungsrichtung (entlang der Länge der Zeltunterlage).

4 ½ ft. 4 ft.

Für die meisten mittelgroßen (wie Jeep Wrangler) oder kleinen Fahrzeuge Öffnung "off Die seitliche Ausrichtung ist vorzuziehen. Die Vorteile dieser Ausrichtung sind:

ÿ Ermöglicht die normale Bedienung der Heckklappe. ÿ

Bedeutet, dass das geschlossene Zeltpaket besser auf dem Dach ausbalanciert ist und weniger Windwiderstand, da die schmale Seite des Zeltpakets nach vorne zeigt.

ÿ

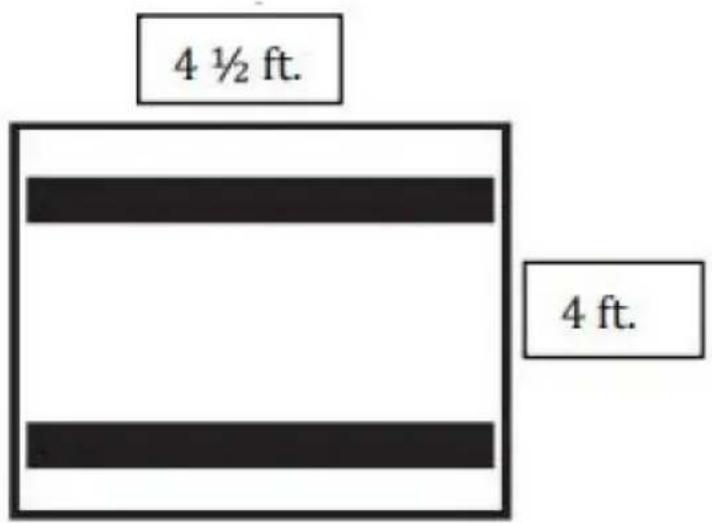

Die Befestigungsprofile werden im rechten Winkel zum Dachgepäckträger oder den Dachstangen (über die gesamte Breite der Zeltbasis) an der Zeltbasis festgeschraubt.

4 ½ ft. 4 ft.

1: Lösen Sie den Gurt der Abdeckung und entfernen Sie die Abdeckung vom Zelt, indem Sie den Klettverschluss am Rand lösen und die Abdeckung dann vorsichtig zur Seite klappen. (Abb. A, B).

Schritt 2:

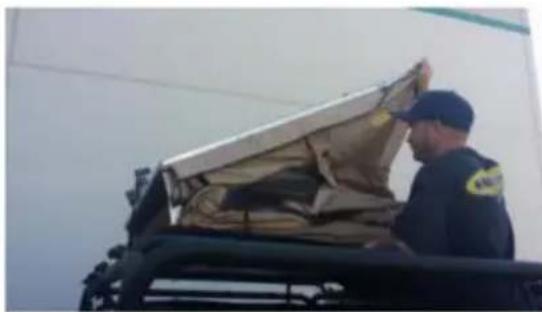

Lösen Sie die Klettbänder auf beiden Seiten des Zeltes (Abb. C).

3: Schieben Sie die Leiter heraus, bis die Verriegelungsstifte einrasten. Die Leiter kann nun als Hebel zum Öffnen des Zelts verwendet werden. Falten Sie das Zelt vorsichtig auf. (Abb. D, E, F) Legen Sie die Leiter auf den Boden. Hinweis: Wenn die Leiter zu senkrecht ist, benötigen Sie eine Leiterverlängerung. Die Leiter sollte schräg stehen und nicht gerade nach oben.

4: Wenn Sie das Regendach verwenden, schieben Sie die Enden der Regendachstangen in die Taschen an der Seite des Zelts. Nachdem Sie die Stangen in die Taschen gesteckt und im nächsten Schritt die Seitenstangen installiert haben, ziehen Sie die Schnellverschlussgurte/-schnallen an den Seiten des Regendachs fest. (G, H, I)

5: Sie können jetzt Ihr Zelt betreten. Montieren Sie die Tür-/Fensterabdeckstangen. Richten Sie die Tülle am Zeltboden mit dem vorgebohrten Loch aus. (Abb. J) Schieben Sie die Stangenbasis durch die Tülle und in den Zeltboden. Stellen Sie sicher, dass die Stange vollständig installiert ist. (Abb. K, L) Hinweis: Sie sollen beim Einbau einen „Bogen“ bilden. Beim Einbau in die Löcher werden sie seitlich abgewinkelt sein.

6: Stecken Sie das Hakenende der Stange durch die Öse am Regendach/Sonnenschutz, wobei der Hakenteil nach außen und unten zeigt. (Abb. M, N, O) Machen Sie dies auf allen 4 Seiten (falls gewünscht).

A. Das Zelt ist mit roten Haltegriffen aus Nylon ausgestattet, die das Ein- und Aussteigen erleichtern. (Abb. M)
Seien Sie beim Auf- und Absteigen einer Leiter immer vorsichtig.
B. Die Leinwände und Abdeckungen können aufgerollt und mit den angebrachten Kordeln hochgehalten werden. (Abb. N, O)

C. LED – Licht, zuerst Batterielasche herausziehen. Dann zur Verwendung die Ein-/Aus-Taste drücken (Abb. P)
D. Schuhtasche – Im Lieferumfang ist eine Schuh-/Aufbewahrungstasche enthalten, die an der Leiter oder an der Seite des Zelts mit den Clips an der Unterseite des Zelts befestigt werden kann. (Q, R, S)

E. Sonnendach – Kann mit oder ohne Regendach verwendet werden. Am besten entfernen Sie das Regendach.
F. 12 Volt – Schließen Sie das Kabel an die 12-Volt-Steckdose Ihres Fahrzeugs an und führen Sie es durch das Fahrzeugfenster oder die Fahrzeugtür nach oben zum Zelt und durch die seitliche Öffnung (Abb. T).
G. Die Seitenklappen können festgeschnallt werden, indem man die untere Kordel mit Griff durch die Ösen zieht. (Abb. U)
