MANUALE UTENTE LY-RD0619 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

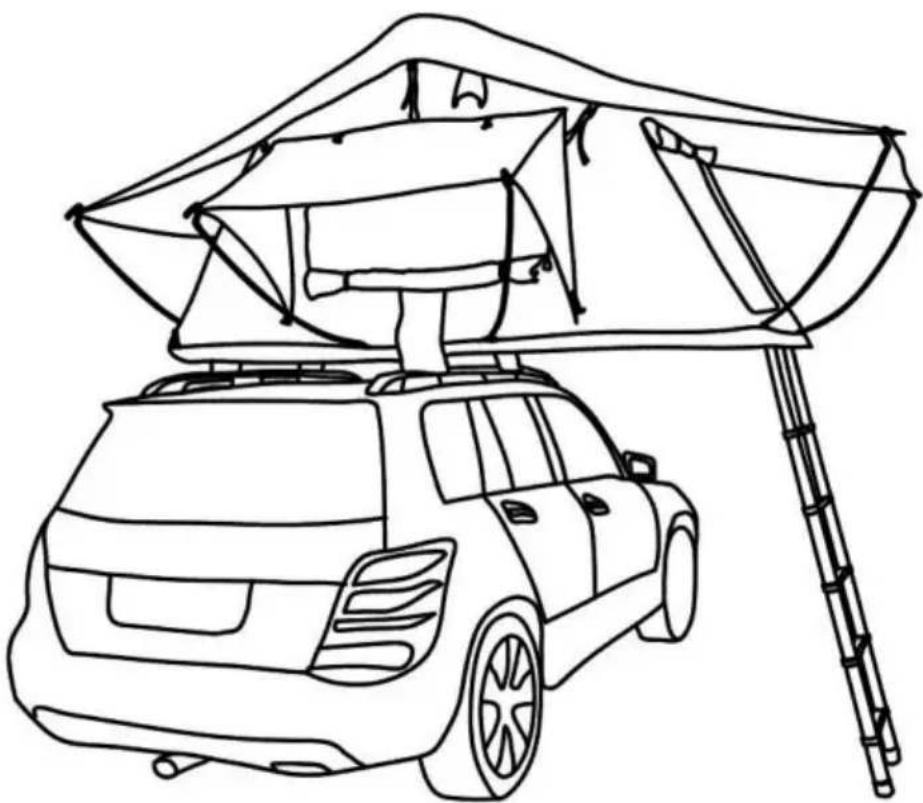

TENDA DA TETTO

MODELLO: LY-RD0619/ LY-RD0614

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

TENDA DA TETTO

LY-RD0619/LY-RD0614

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

INTRODUZIONE

AVVERTIMENTO:

SI PREGA DI LEGGERE E COMPRENDERE TUTTI I DETTAGLI PRIMA

MONTAGGIO E UTILIZZO DELLA TENDA DA TETTO.

AVVERTIMENTO!

ÿ Se soffri di problemi alla schiena, al ginocchio o ad altre complicazioni di salute, non tentare per montare la tenda da tetto sul tuo veicolo.
ÿ Per poter essere montato, il veicolo deve avere un portapacchi o barre trasversali installate la tenda sul tetto.
ÿ Le barre trasversali devono avere un carico dinamico di almeno 600 libbre (270 kg) e devono essere distanti almeno 30 pollici (76 cm).
ÿ È più semplice montare la tenda da tetto dal lato del veicolo e non dal lato davanti o dietro.

Salva le istruzioni.

PARAMETRI DEL PRODOTTO

Modello	GUIDATOLuci	OccupanteCapacità	Veicolo tipo di servizio	Carico del veicoloCapacità	Dimensione della tenda
LY-RD0619	DC5V,3 W	2 adulti e1 Bambini	Monovolume, Suv,Auto, ritiroCamion	>600 libbre	3400*3100*1320 mm
LY-RD0614	DC5V,3 W	2 adulti e1 bambini	Monovolume, Suv,Auto, ritiroCamion	>600 libbre	3360*2650*1320 mm

ELENCO PARTI

Quando si disimballa il prodotto, assicurarsi che le parti elencate di seguito siano incluse

e ispezionare attentamente eventuali danni che potrebbero essersi verificati durante il trasporto.

Non tentare di assemblare o utilizzare il prodotto se manca qualche parte o

danneggiato.

	NOME DELLA PARTE	QUANTITÀ	IMMAGINENO
1	Tenda	1
2	Traccia	2
3	Scala in alluminio	1
4	Palo in barra d'acciaio	8/10
5	Vite esagonale esternaM8 * 55	8
6	Dado antiallentamento M8	8
7	Guarnizione piatta 8	8
8	Copertura della pista	4
9	Lamiera di acciaio a foro lungo	4
10	Dispositivo di assinato	8
11	Chiave aperta	2
12	Sedile a scala	2
13	Vite esagonale esternaM6 * 40	10
14	Vite esagonale esternaM6 * 20	2
15	Dado anti-allentamento M6	12
16	Guarnizione in plastica	2
17	Rondella piatta 6	12
18	Guarnizione piatta grande 6*50	6
19	Corda elastica a doppio gancio	4
20	Borsa degli attrezzi	1
21	Borsa di rinforzo	1
22	Copertura esterna	1

PRECAUZIONI PER L'INSTALLAZIONE

Direzione di apertura

Prima di montare la tua nuova tenda da tetto sul tuo veicolo, dovrai decide se desideri avere

la tenda sul tetto aperta sul retro o sul lato del veicolo.

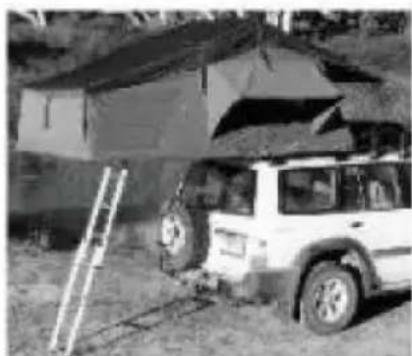

A. "Da dietro"

Per la maggior parte dei veicoli di grandi dimensioni (SUV) è preferibile l'apertura "dalla parte posteriore".

I vantaggi di questo

orientamento sono:

ÿ Lascia ulteriore spazio sul tetto per ulteriore spazio di

archiviazione. ù Con la tenda aperta otterrai protezione dalle intemperie dalla tenda superiore

ti dirigi quando accedi al retro del tuo veicolo.

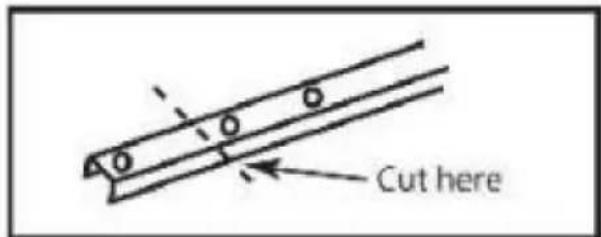

I profilati di montaggio devono essere tagliati su entrambe le estremità fino al secondo foro preferato, prima di essere montato sulla base della tenda da tetto.

Cut here

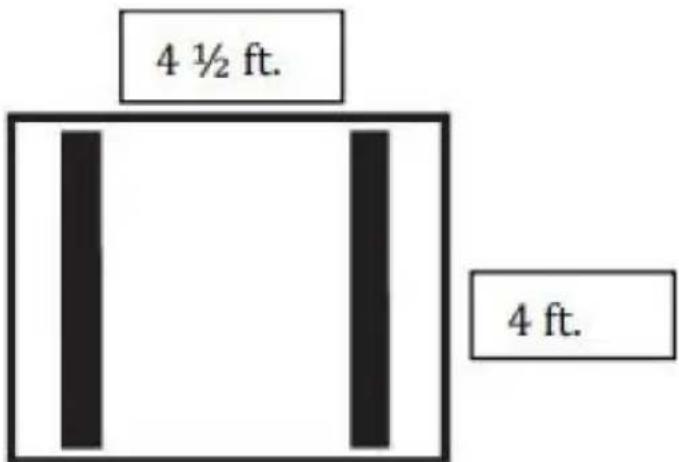

Le estrusioni di montaggio vengono quindi imbullonate alla base della tenda a destra angoli rispetto al portapacchi o alle barre del tetto, nel senso di apertura (lungo il lunghezza della base della tenda).

4 ½ ft. 4 ft.

Per la maggior parte dei veicoli medi (come Jeep Wrangler) o piccoli, l'apertura è "off il lato" è preferibile. I vantaggi di questo orientamento sono:

ÿ Consente il normale funzionamento dei portelloni

posteriori. ÿ Significa che il pacco tenda chiuso è meglio bilanciato sul tetto e crea

meno resistenza al vento poiché la parte stretta del pacco tenda si sposta in avanti.

ÿ

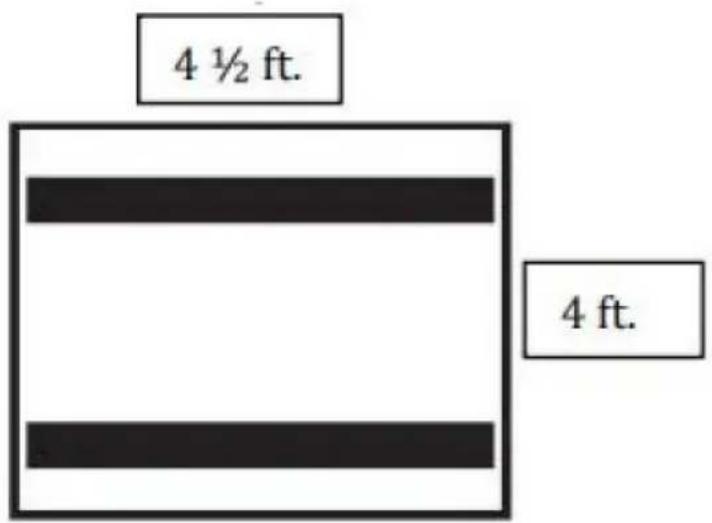

Le estrusioni di montaggio si fissano alla base della tenda ad angolo retto rispetto al portapacchi o alle barre del tetto (su tutta la larghezza della base della tenda).

4 ½ ft. 4 ft.

METODI DI INSTALLAZIONE

Modello:LY-RD0619/LY-RD0614

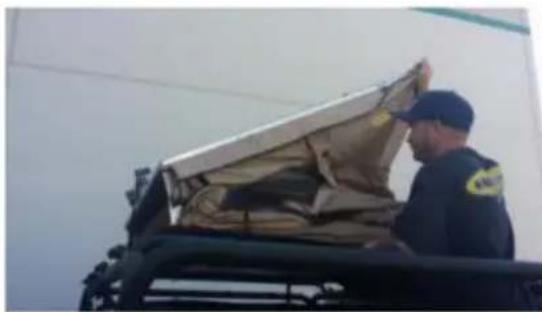

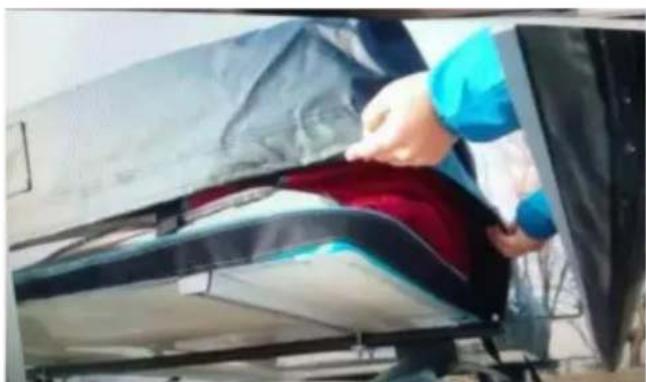

Passaggio 1: slacciare la cinghia di copertura, quindi rimuovere la copertura dalla tenda slacciando il velcro attorno al bordo e quindi piegare con attenzione la copertura di lato. (Fi A, B).

Passo 2:

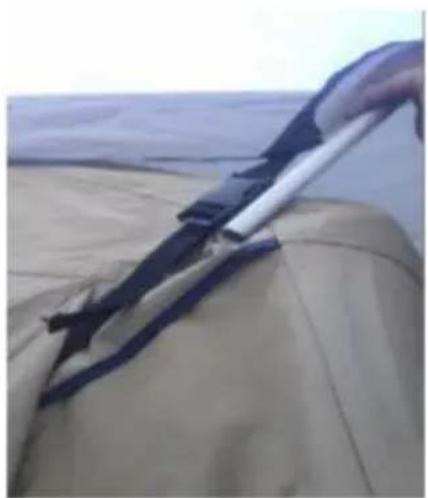

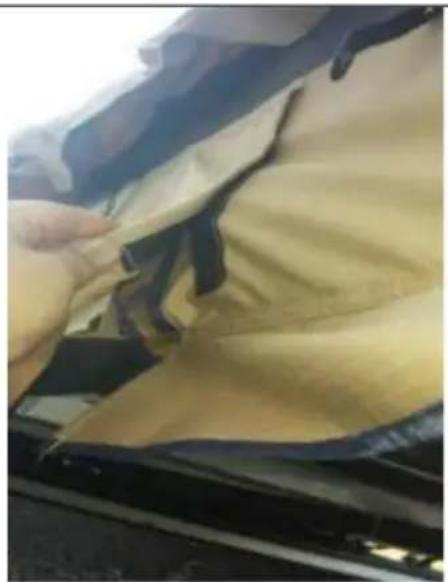

Rilasciare le cinghie in velcro su ciascun lato della tenda (Fig C)

Passaggio 3: estrarre la scala finché i perni di bloccaggio non si innestano. Ora la scala può essere utilizzata come leva per facilitare l'apertura della tenda. Piegare con attenzione la tenda aperta. (Fig D, E, F) Appoggiare la scala a terra. Nota: se la scala è troppo verticale sarà necessaria un'estensione della scala. La scala dovrebbe essere inclinata e no

Passaggio 4: se si utilizza la copertura antipioggia, far scorrere le estremità dei pali della copertura antipioggia nelle tasche sul lato della tenda. Dopo aver inserito i pali nelle tasche e aver installato le aste laterali nel passaggio successivo, torna indietro e stringi le cinghie/fibbie a sgancio rapido sui lati della copertura antipioggia. (G, H, I)

Passaggio 5: ora puoi entrare nella tua tenda. Installare le aste di copertura della porta/finestra.

Allineare l'anello di tenuta sulla base della tenda con il foro preferato. (Fig J) Far scorrere la base dell'asta attraverso l'anello di tenuta e nella base della tenda, assicurarsi che l'asta sia installata completamente.

(Fig K, L) Nota: sono pensati per avere un "arco" al loro interno quando installati. Saranno inclinati lateralmente quando installati nei fori.

6: posizionare l'estremità con gancio dell'asta attraverso l'anello di tenuta sulla copertura antipioggia/parasole con la parte del gancio rivolta verso l'esterno e verso il basso. (Fig M, N, O) Procedere in questo modo su tutti e 4 i lati (se lo si desidera)

R. La tenda è dotata di maniglie in nylon rosso per facilitare l'entrata e l'uscita. (Figura M)

Prestare sempre attenzione quando si sale e si scende dalla scala.

B. Gli schermi e le coperture possono essere arrotolati e sostenuti utilizzando le corde allegate.

(Fig N, O)

C. LED – Acceso, estrarre prima la linguetta della batteria. Quindi premere il pulsante di accensione/spegnimento per utilizzare (Fig P)
D. Borsa per scarpe: è inclusa una borsa per scarpe/portaoggetti che può essere installata sulla scala o sul lato della tenda tramite i fermagli sul lato inferiore della tenda. (Q, R, S)

E. Tetto apribile – Può essere utilizzato con o senza copertura antipioggia. Per un migliore utilizzo, rimuovere il parapioggia.
F. 12 Volt: collegalo alla presa da 12 volt del tuo veicolo, fai passare il cavo attraverso il finestrino o la portiera del veicolo verso la tenda e attraverso l'apertura laterale (Fig T)
G. Le alette laterali possono essere fissate tirando la corda inferiore con la maniglia attraverso gli occhielli. (Figura U)

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
