GEBRUIKSAANWIJZING LY-RD0619 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

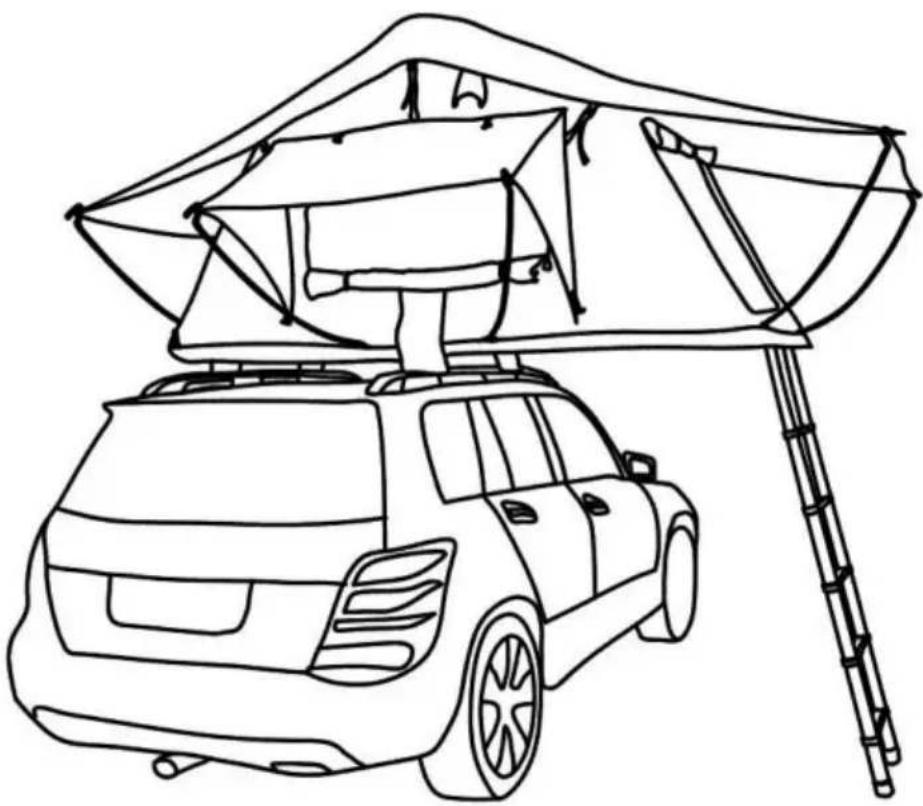

DAKTENT

LY-RD0619/LY-RD0614

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

INVOERING

WAARSCHUWING:

LEES EN BEGRIJP ALLE DETAILS VOORDAT

MONTAGE EN GEBRUIK VAN DE DAKTENT.

WAARSCHUWING!

ÿ Als u rug-, knie- of andere gezondheidscomplicaties heeft, probeer het dan niet om de daktent op uw voertuig te monteren.
ÿ Om te kunnen monteren moet er op uw voertuig een imperiaal of dwarsbalk zijn geïnstalleerd de daktent.
ÿ De dwarsbalken moeten een dynamische gewichtsbelasting hebben van minimaal 270 kg (600 lbs) en moeten minimaal 76 cm uit elkaar staan.
ÿ Het gemakkelijkst is om de daktent vanaf de zijkant van uw voertuig te monteren, niet vanaf de zijkant voor- of achterkant.

Bewaar de instructies.

PRODUCTPAREMETERS

Model	LED Lichten	Bewoner	Voertuig Dienst Type	Voertuiglading CapaciteitCapaciteit	Tentgrootte
LY-RD 0619	DC5V, 3W	2 volwassenen & 1 Kinderen	Minivan, SUV, Auto, pick-up Vrachtauto	>600 pond	3400*3100*1320 mm
LY-RD 0614	DC5V, 3W	2 volwassenen & 1 kinderen	Minivan, SUV, Auto, pick-up Vrachtauto	>600 pond	3360*2650*1320 mm

ONDERDELEN LIJST

Zorg er bij het uitpakken van dit product voor dat de onderstaande onderdelen aanwezig zijn en inspecteer zorgvuldig op eventuele schade die tijdens het transport is ontstaan.

Probeer het product niet te monteren of te gebruiken als er een onderdeel ontbreekt of beschadigd.

NEE	DEELNAAM	AANTAL	AFBEELDING
1	Tent	1
2	Spoor	2
3	Aluminium ladder	1
4	Stalen staafpaal	10/8
5	Externe zeshoekige schroefM8 * 55	8
6	Anti-losdraaimoer M8	8
7	Platte pakking 8	8
8	Spoordekking	4
9	Staalplaat met lange gaten	4
10	Schulregelaar	8
11	Open sleutel	2
12	Ladderstoel	2
13	Externe zeshoekige schroefM6 * 40	10
14	Externe zeshoekige schroefM6 * 20	2
15	Anti-verliesmoer M6	12
16	Kunststof pakking	2
17	Platte sluitring 6	12
18	Grote platte pakking 6 * 50	6
19	Elastisch touw met dubbele haak	4
20	Gereedschapstas	1
21	Verstevigingszak	1
22	Buitenste dekking	1

VOORZORGSMAATREGELEN VOOR INSTALLATIE

Richting van opening

Voordat u uw nieuwe daktent op uw voertuig monteert, moet u een beslissing neme of je dat wilt hebben

de daktent is open naar achteren of naar de zijkant van uw voertuig.

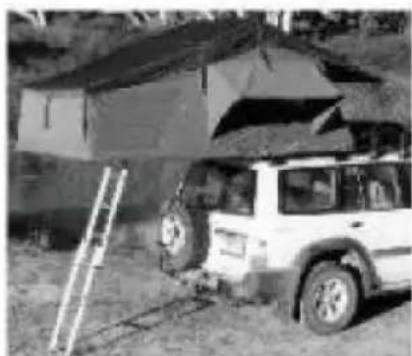

A. "Van de achterkant"

Voor de meeste grotere (SUV) voertuigen verdient het openen van de achterkant de voorkeur.

De voordelen hiervan

oriëntatie zijn:

ÿ Laat extra dakruimte over voor extra opslag. ÿ Als de tent open

is, krijgt u bescherming tegen het weer van de tent erboven

waar u op let als u de achterkant van uw voertuig betreedt.

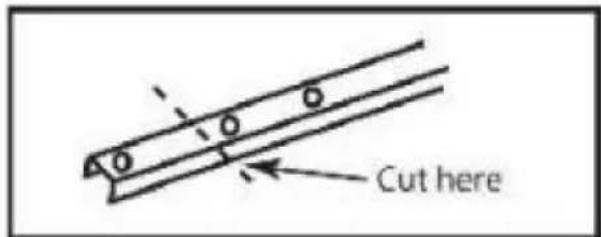

De montage-extrusies moeten aan beide uiteinden tot op de seconde worden afgesneden voorgeboord gat, voordat het op de basis van de daktent wordt gemonteerd.

Cut here

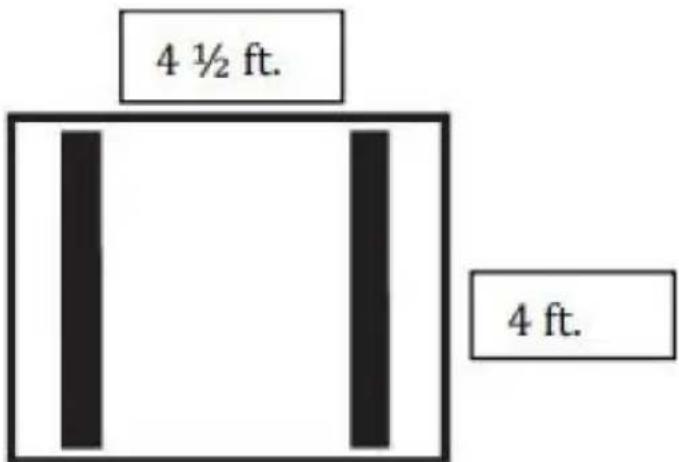

De montage-extrusies worden vervolgens rechts aan de onderkant van de tent vastgeschroefd hoeken ten opzichte van de imperiaal of dakdragers, in de openingsrichting (langs de lengte van de tentbasis).

4 ½ ft. 4 ft.

Voor de meeste middelgrote (zoals Jeep Wrangler) of kleine voertuigen die 'open' gaan de zijkant" verdient de voorkeur. De voordelen van deze oriëntatie zijn:

ÿ Zorgt ervoor dat de achterkleppen normaal kunnen

werken. ÿ Betekent dat het gesloten tentpakket beter in balans is op het dak en creëert

minder windweerstand omdat het smalle oppervlak van het tentpakket naar voren beweegt.

ÿ

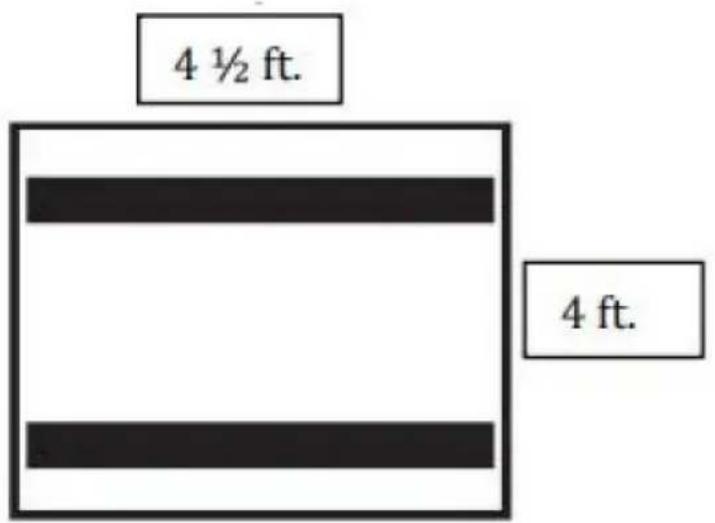

De montage-extrusies worden aan de onderkant van de tent vastgeschroefd, in een rechte hoek ten opzichte van het imperiaal of de dakdragers (over de breedte van de tentbasis).

4 ½ ft. 4 ft.

INSTALLATIEMETHODEN

Model: LY-RD0619/LY-RD0614

Stap

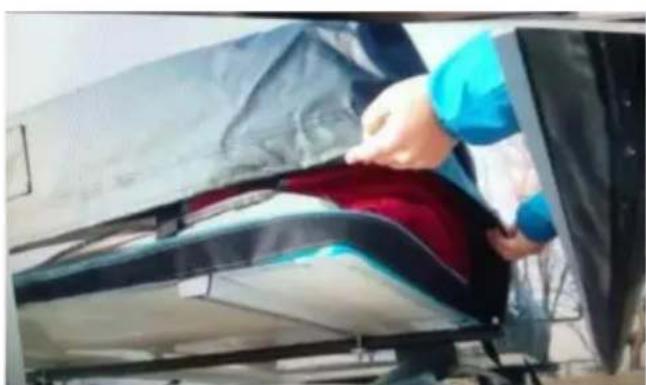

1: Maak de afdekriem los en verwijder vervolgens de hoes van de tent doc het klittenband rond de rand los te maken en vervolgens de hoes voorzicht opzij te vouwen. (Afb. A, B).

Stap 2:

Maak de klittenbanden aan elke kant van de tent los (Fig C)

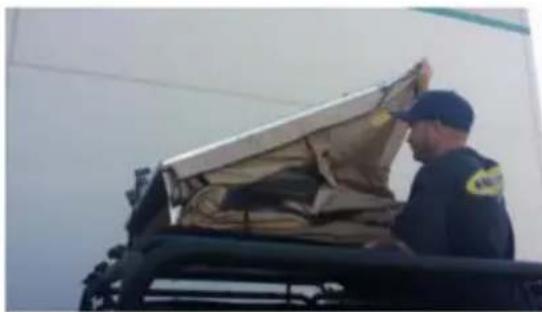

Schuif de ladder uit totdat de borgpennen vastklikken. De ladder kan nu worden gebruikt als hefboom om de tent te helpen openen. Vouw de tent voorzichtig open. (Fig D, E, F Laat de ladder op de grond rusten. Let op: als de ladder te verticaal staat, heeft u een ladderverlenging nodig. De ladder moet schuin staan en niet recht omhoog.

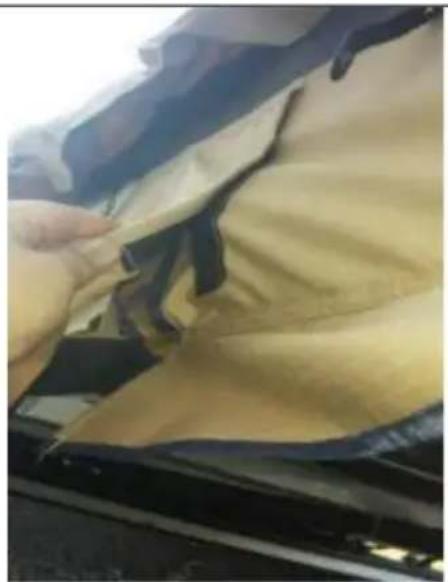

Als u de regenvlieg gebruikt, schuift u de uiteinden van de regenvliegstokken in de zakken aan de zijkant van de tent. Nadat de stokken in de zakken zijn geplaatst en je in de volgende stap de zijstangen hebt geïnstalleerd, ga je terug en maak je de snelsluitingen/gespen aan de zijkanten van de regenvlieg vast. (G, H, ik)

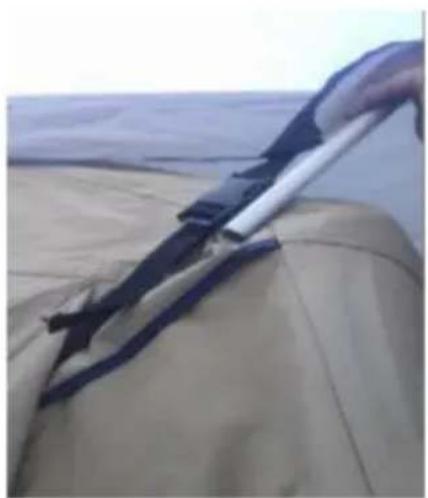

Je kunt nu je tent betreden. Installeer deur-/raamafdekstangen. Lijn de doorvoertule aan de onderkant van de tent uit met het voorgeboorde gat. (Fig J) Schuif de basis van de stang door de doorvoertule en in de basis van de tent, zorg ervoor dat de stang volledig is geïnstalleerd. (Fig K, L) Opmerking: Het is de bedoeling dat er een "boog" in zit als ze geïnstalleerd zijn. Wanneer ze in de gaten worden geïnstalleerd, staan ze schuin opzij.

Plaats het haakuiteinde van de stang door de doorvoertule op de regen-/schaduwafdekking met het haakgedeelte naar buiten en naar beneden gericht. (Fig M, N, O) Doe dit aan alle 4 de zijden (indien gewenst)

A. De tent is voorzien van rode nylon handgrepen voor hulp bij het in- en uitstappen. (Afb. M)
Wees altijd voorzichtig bij het beklimmen en afdalen van een ladder.
B. De schermen en afdekkingen kunnen worden opgerold en omhoog gehouden met behulp van de bevestigde koorden. (Afb. N, O)

C. LED – Brandt, trek eerst het batterijlipje eruit. Druk vervolgens op de aan/uit-knop om te gebruiken (afb. P)
D. Schoenentas - Inbegrepen is een schoenen-/opbergtas die op de ladder of zijkant van de tent kan worden geïnstalleerd aan de clips aan de onderkant van de tent. (Q, R, S)

E. Zonnedak – Dit kan worden gebruikt met of zonder regenvlieg. Voor het beste gebruik verwijdert u de buitenvlieg.
F. 12 volt - Steek de stekker in het 12 volt stopcontact van uw voertuig en voer de draad door het raam of de deur van het voertuig omhoog richting de tent en door de zijopening (Fig T)
G. De zijflappen kunnen worden vastgemaakt door het onderste koord met handvat door de doorvoertules te trekken. (Afb. U)
