INSTRUKCJA OBSŁUGI MFE 30 METABO

pl Oryginalna instrukcja obsługi 77

Oryginalna instrukcja obsługi

1. Deklaracja zgodności

Oświadczamy na wyłączną własną odpowiedzialność, że bruzdownice oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.

2. Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczony do cięcia i wykonywania żłobień materiałach w przeważającym stopniu mineralnych, jak np. żelazobetonie, elementach murowanych oraz nawierzchniach drogowych, przy mocnym przyleganiu do podłoża, bez stosowania wody.

Nie wolno stosować ściernic szlifierskich. Należy stosować wyłącznie diamentowe tarcze tnące.

Zabroniona jest obróbka materiałów, jeśli powoduje to powstawanie niebezpiecznych dla zdrowia pyłów lub oparów.

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych zasad bezpieczeństwa.

3. Ogólne zasady bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia należy zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE! W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi.

OSTRZEŻENIE! Przeczytać wszystkie zasady bezpieczeństwa i instrukcje.

Nieprzestrzeganie zasad bezpieczeństwa i instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała.

Wszystkie zasady bezpieczeństwa i instrukcje starannie przechowywać, by móc z nich skorzystać w przyszłości.

Przekazując elektronarzędzie innym osobom należy przekazać również niniejszą instrukcję obsługi.

4. Specjalne zasady bezpieczeństwa

4.1 Zasady bezpieczeństwa dotyczące szlifierek-przecinarek

a) Ośłona przynależna do danego elektronarzędzia musi być bezpiecznie zamocowana i ustawiona w sposób

zapewniający najwyższy stopień bezpieczeństwa, tzn. aby w stronę użytkownika skierowana była możliwe najmniejsza odsłonięta część ściernicy. Użytkownik i osoby znajdujące się w pobliżu powinny stać poza płaszczyzną obracającej się ściernicy.

Zadaniem osłony jest ochrona użytkownika elektronarzędzia przed odłamkami i przypadkowym dotknięciem ściernicy.

b) Należy stosować wyłącznie diamentowe tarcze tnące przeznaczone dla danego elektronarzędzia. Sama możliwość zamocowania elementu wyposażenia do elektronarzędzia nie zapewnia jego bezpiecznego użytkowania.
c) Dopuszczalna prędkość obrotowa narzędzia roboczego musi być co najmniej tak duża, jak maksymalna prędkość obrotowa podana na elektronarzędziu. Akcesoria obracające się z prędkością większą od dopuszczalnej mogą pęknąć i zostać odrzucone.
d) Ściernice wolno stosować wyłącznie do zalecanych zastosowań, np. nie wolno szlifować boczną powierzchnią tarczy tnącej.

Tarcze tnące są przeznaczone do usuwania materiału za pomocą krawędzi tarczy. Boczny nacisk na tarczę może spowodować jej pęknięcie.

e) Stosować wyłącznie nieuszkodzone kołnierze mocujące o wielkości i kształcie odpowiednim dla wybranej ściernicy.

Prawidłowo dobrany kołnierz stanowi oparcie dla ściernicy i tym samym zmniejsza ryzyko jej pęknięcia.

f) Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia.

Narzędzia robocze o nieprawidłowych wymiarach mogą być niewystarczająco zabezpieczone lub kontrolowane.

g) Ściernice i kołnierze muszą dokładnie pasować do wrzeciona elektronarzędzia.

Narzędzia robocze, które nie są dokładnie dopasowane do wrzeciona elektronarzędzia, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad narzędziem.

h) Nie wolno używać uszkodzonych ściernic. Przed każdym użyciem należy sprawdzić ściernicę pod kątem odprysków i pęknięć. Jeśli elektronarzędzie lub ściernica upadną, należy sprawdzić, czy nie są uszkodzone lub użyć nieuszkodzonej ściernicy. Po sprawdzeniu i zamocowaniu ściernicy należy stanąć samemu i poprosić osoby znajdujące się w pobliżu o pozostanie poza płaszczyzną obrotową wirującej tarczy oraz uruchomić urządzenie na minutę z maksymalną prędkością obrotową.

Uszkodzone ściernice najczęściej pękają w czasie przeprowadzania tego testu.

i) Nosić środki ochrony indywidualnej. Zależnie od rodzaju wykonywanych prac używać maski zasłaniającej całą twarz, maski ochronnej na oczy lub okularów ochronnych. O ile zachodzi

POLSKIpl

taka potrzeba, stosować maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch chroniący przed drobnymi cząstkami ściernicy i szlifowanego materiału. Chronić oczy przed ciałami obcymi odrzucanymi podczas różnorodnych prac. Maska przeciwpyłowa i ochrona dróg oddechowych muszą być w stanie odfiltrować pył powstający podczas pracy. Długotrwałe narażenie na znaczny hałas może spowodować utratę słuchu.

j) W stosunku do innych osób należy zwracać uwagę, aby zachowały bezpieczną odległość od strefy roboczej. Każda osoba, która wchodzi do strefy roboczej, musi nosić środki ochrony indywidualnej. Odłamki obrabianego elementu lub pęknięte narzędzia robocze mogą zostać wyrzucone i spowodować obrażenia poza bezpośrednią strefą roboczą.
k) Podczas wykonywania prac, w trakcie których narzędzie robocze może natrafić na ukryte przewody elektryczne lub na własny kabel sieciowy, trzymać elektronarzędzie wyłącznie za izolowane powierzchnie chwytne. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem.
1) Przewód zasilający należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad urządzeniem, przewód zasilający może zostać przecięty lub pochwycony powodując wkręcenie ręki lub ramienia użytkownika w obracające się narzędzie robocze.
m) W żadnym wypadku nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego.
Obracające się narzędzie robocze może zetknąć się z powierzchnią, na którą zostanie odłożone i w konsekwencji spowodować utratę kontroli nad elektronarzędziem.
n) Nie wolno przenosić pracującego elektronarzędzia. Na skutek przypadkowego dotknięcia ubranie użytkownika może zostać pochwycone przez narzędzie robocze, które może wwiercić się w ciało.
o) Regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia związane z prądem elektrycznym.
p) Nie używać elektronarzędzia w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie tych materiałów.
q) Nie wolno używać żadnych narzędzi roboczych wymagających stosowania ciekłych chłodziw. Stosowanie wody lub innych ciekłych chłodziw może doprowadzić do porażenia prądem elektrycznym.

4.2 Odrzut i odpowiednie zasady bezpieczeństwa

Odrzut jest nagłą reakcją spowodowaną przez zakleszczenie lub zablokowanie obracającej się ściernicy. Zakleszczenie lub zablokowanie prowadzi do gwałtownego zatrzymania obracającego się narzędzia. Wskutek tego niekontrolowane elektronarzędzie uzyskuje przyspieszenie w kierunku przeciwnym do kierunku obrotów zablokowanego narzędzia roboczego.

Jeśli np. ściernica ulegnie zahaczeniu lub zakleszczeniu w obrabianym materiale, krawędź ściernicy, która zagłębia się w obrabianym elemencie, może zostać pochwycona, co może doprowadzić do pęknięcia ściernicy lub spowodować odbicie. ściernica przemieszcza się wówczas w stronę osoby obsługującej lub przeciwną, w zależności od kierunku obrotów ściernicy w miejscu zablokowania. W takim przypadku może również dojść do pęknięcia ściernicy.

Odrzut jest konsekwencją niewłaściwego lub niezgodnego z przeznaczeniem użytkowania elektronarzędzia. Podjęcie stosownych środków ostrożności pozwala zapobiec temu zjawisku.

a) Mocno trzymać elektronarzędzie oraz utrzymywać ciało i ramiona w pozycji, która pozwoli zamortyzować siłę odrzutu. Zawsze należy używać rękojeści pomocniczej, aby mieć jak najlepszą kontrolę nad siłą odrzutu czy nad momentami reakcji podczas rozruchu. Stosując odpowiednie środki ostrożności, operator może zapanować nad odrzutem i cofnięciem.
b) W żadnym wypadku nie zbliżać rąk do wirujących narzędzi roboczych. W przypadku odrzutu narzędzie robocze może obsunąć się po ręce.
c) Unikać strefy przed i za obracającą się tarczą tnącą. Odbicie kieruje elektronarzędzie w stronę przeciwną do ruchu ściernicy w miejscu zablokowania.
d) Szczególną ostrożność należy zachować podczas pracy w strefie narożników, ostrych krawędzi itp. Unikać sytuacji, w których narzędzia robocze odskakują od elementu obrabianego lub ulegają zakleszczeniu. W pobliżu narożników, ostrych krawędzi lub w przypadku uderzenia, wirujące narzędzie robocze łatwo zakleszcza się w obrabianym przedmiocie. Powoduje to utratę kontroli lub odrzut.
e) Nie wolno stosować tarczy tnącej łańcuchowej ani zębatej, jak również segmentowej tarczy diamentowej ze szczelinami o szerokości większej niż 10 mm. Takie narzędzia robocze często powodują odrzut lub utratę kontroli nad elektronarzędziem.
f) Należy unikać zablokowania tarczy tnącej i zbyt silnego docisku. Nie wykonywać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej napreżenia i podatność na zakleszczenie lub zablokowanie, a tym samym możliwość odrzutu lub pęknięcia tarczy.
g) W przypadku zakleszczenia tarczy tnącej lub przerwania pracy należy wyłączyć urządzenie i

spokojnie odczekać, aż tarcza całkowicie się zatrzyma. Nie wyciągać obracającej się jeszcze tarczy tnącej z nacięcia, gdyż może to spowodować odrzut. Zlokalizować i usunąć przyczynę zakleszczenia.

h) Nie włączać elektronarzędzia, dopóki znajduje się ono w obrabianym elemencie. Cięcie można kontynuować z zachowaniem ostrożności dopiero wtedy, gdy tarcza tnąca osiągnie maksymalną prędkość obrotową. W innym przypadku tarcza może się zakleszczyć, wyskoczyć z obrabianego detalu lub spowodować odrzut.

i) Płyty lub większe obrabiane elementy należy podeprzeć, aby uniknąć ryzyka odrzutu spowodowanego zakleszczeniem tarczy. Duże elementy poddawane obróbce mogą się wyginać pod własnym ciężarem. Element obrabiany musi być podparty po obu stronach tarczy, zarówno w pobliżu linii cięcia jak i przy krawędzi.

j) Szczególną ostrożność należy zachować przy „wcięciach” w istniejące ściany lub inne niewidoczne miejsca. Tarcza tnąca zagłębiona w ścianie może natrafić na przewody gazowe, wodne, elektryczne lub inne obiekty i spowodować odrzut.

4.3 Dalsze wskazówki bezpieczeństwa:

OSTRZEŻENIE – Zawsze nosić okulary ochronne.

Sprawdzić, czy w miejscu wykonywanych prac nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wykrywacza metali).

Podczas pracy z bruzdownicą należy zawsze korzystać z dostarczonej w zestawie dodatkowej rękojeści bocznej (3).

Obrabiany element musi być mocno oparty i zabezpieczony przed przesunięciem, np. za pomocą urządzeń mocujących. Duże elementy poddawane obróbce muszą być odpowiednio podparte.

Diamentowe tarcze tnące muszą pasować bez luzu do kołnierza mocującego. Nie wolno stosować żadnych przystawek, ani elementów redukcyjnych.

Diamentowe tarcze tnące muszą być przechowywane i stosowane zgodnie z zaleceniami producenta.

Należy upewnić się, że diamentowe tarcze tnące są umocowane według instrukcji producenta.

Nie wolno włączać maszyny bez założonej osłony.

Należy zadbać o to, aby iskry powstające w trakcie pracy nie wywoływały zagrożeń, np. nie stanowiły bezpośredniego zagrożenia dla operatora i innych osób, a także nie spowodowały zapalenia się łatwopalnych substancji. Zagrożone obszary chronić trudnopalnymi osłonami. W strefach zagrożonych pożarem przechowywać odpowiednie środki gaśnicze.

Diamentowe tarcze tnące poruszają się po wyłączeniu maszyny pod wpływem bezwładności.

Przy wykonywaniu pracy za pomocą narzędzia elektrycznego zawsze należy nosić okulary ochronne, maskę do ochrony dróg oddechowych, rękawice robocze oraz obuwie robocze!

Nie wolno używać uszkodzonych, nieokrągłych czy wibrujących narzędzi.

Należy unikać uszkodzenia przewodów gazowych, wodociągowych, elektrycznych i ścian nośnych (statyka).

Przed przystąpieniem do regulacji ustawień, zmiany narzędzi lub konserwacji należy wyciągnąć wtyczkę z gniazda sieciowego.

Uszkodzoną lub pękniętą rękojeść pomocniczą należy wymienić. Nie wolno używać urządzenia z uszkodzoną rękojeścią pomocniczą.

Uszkodzoną lub pękniętą ostonę należy wymienić. Nie wolno używać urządzenia z uszkodzoną ostoną.

Urządzenia nie wolno włączać jeśli brakuje w nim elementów lub zabezpieczeń względnie są one uszkodzone.

Redukcja zapylenia:

Cząstki uwalniające się podczas używania urządzenia mogą zawierać substancje wywołujące raka, reakcje alergiczne, schorzenia dróg oddechowych i wady wrodzone lub zaburzać zdolność rozrodczą. Wśród tych substancji można wymienić ołów (farby zawierające ołów), pył mineralny (z kamienia, betonu itp.), domieszki stosowane podczas obróbki drewna (chromiany, środki ochronne do drewna), niektóre gatunki drewna (jak pył z obróbki dębu lub buka), metale, azbest.

Poziom ryzyka zależy od tego, przez jak długi czas użytkownik lub znajdujące się w pobliżu osoby będą narażone na działanie pyłu. Wyeliminować możliwość przedostania się cząstek pyłu do organizmu.

W celu zredukowania zagrożenia ze strony wymienionych substancji zapewnić dobrą wentylację w miejscu pracy i nosić odpowiednie środki ochrony, na przykład maski przeciwpyłowe, które są w stanie odfiltrować mikroskopijnie małe cząstki.

Przestrzegać wytycznych dotyczących obrabianego materiału, personelu, rodzaju i miejsca zastosowania (np. przepisów o ochronie pracy, utylizacji).

Szkodliwe cząstki eliminować z powietrza w miejscu ich emisji i zapobiegać odkładaniu się ich w otoczeniu.

Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząsteczek przenikających w niekontrolowany sposób do otoczenia.

Stosować odpowiednią instalację odsysania pyłu.

W celu zminimalizowania zagrożenia pyłem: - Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z urządzenia w stronę

POLSKIpl

samego siebie ani innych osób znajdujących się w pobliżu czy też na osiadły pył

- Używać systemów odpylania i/lub oczyszczaczy powietrza

- Żapewnić dobrą wentylację miejsca pracy i czystość dzięki wyciągowi powietrza. Zamiatanie lub nadmuch powoduje wzbijanie pyłu.

- Odzież ochronną należy odkurzać lub prać. Nie przedmuchiwac, nie trzepać, nie czyścić szczotką.

5. Elementy urządzenia

Patrz strona 2.

1 Skala głębokości cięcia
2 Śruba z uchwytem krzyżowym do ustawiania głębokości cięcia
3 Rękojeść dodatkowa
4 Śruba z łbem imbusowym (osłona)
5 Rękojeść główna
6 O t w ó r d o m o c o w a n i a
7 Elektroniczny wskaźnik sygnałowy
8 Śruba z łbem imbusowym (osłona)
9 Trójkątny marker (służy jako wskaźnik cięcia)

10 Ostona

11 Tuleja pierścieniowa
12 Prowadnica
13 Przycisk blokady
14 Śruba (do zmiany położenia rękojeści pomocniczej)
15 Przełącznik suwakowy (do włączania/wyłączania)

6. Uruchomienie

Przed uruchomieniem urządzenia sprawdzić, czy napięcie i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy.

Na zasilaniu elektrycznym zainstalować wyłącznik różnicowo-prądowy (RCD) o maks. prądzie wyzwalającym 30 mA.

Przyłącze sieciowe: Bruzdownica jest wyposażona w elektroniczne ograniczenie prądu rozruchowego. Wystarczającym zabezpieczeniem urządzenia jest wyposażenie gniazda sieciowego, do którego jest ono podłączone, w wyłącznik nadmiarowo-prądowy typu H lub bezzwłoczny bezpiecznik topikowy.

7. Szerokość złobienia

Wyłączyć urządzenie. Odłączyć zasilacz!

Uwaga! Przycisku blokującego (13) nie wolno nigdy wciskać podczas pracy maszyny (również w czasie jej wybiegu)!

Patrz strona 2.

• Wykręcić śrubę z łbem imbusowym (4).
• Poluzować śrubę z łbem imbusowym (8) i ustawić osłonę (10) oraz prowadnicę (12) w sposób

gwarantujący dostęp do diamentowych tarcz tnących – patrz drugi rysunek na stronie 2.

• Wcisnąć przycisk blokady (13) i (drugą ręką) powoli obracać przednią diamentową tarczę tnącą do momentu wyraźnego zatrzaśnięcia się przycisku blokady,
• a następnie przy wciśniętym przycisku blokady (13) odkręcić tuleję pierścieniową (11) używając dostarczonego klucza dwutrzpieniowego.

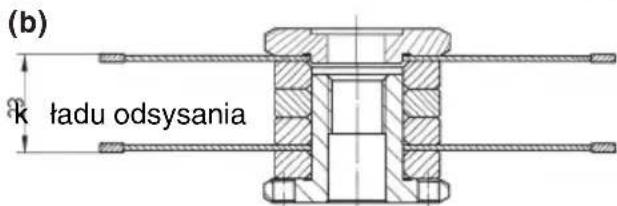

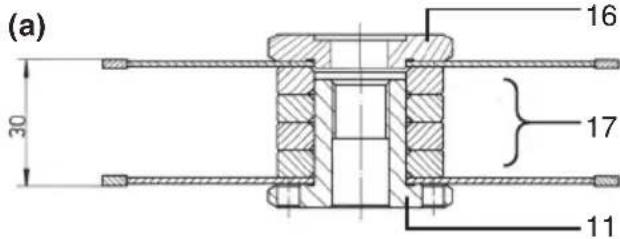

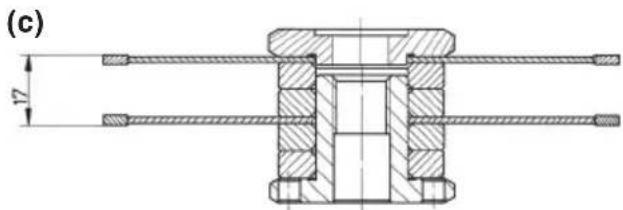

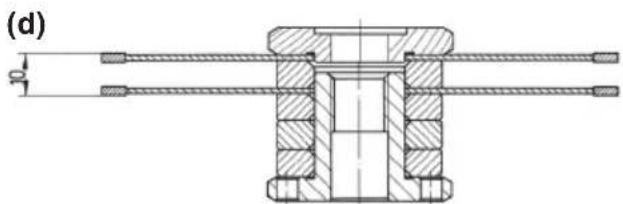

(a) 30 16 17 11

(b) k ľadu odsysania

(c) 17

(d)

Pierścień oporowy kołnierza współczego (16) musi być zawsze skierowany na zewnątrz (jak na rysunkach (a) – (d) osadzony na wrzecionie. Zwrócić uwagę, aby kołnierż współczy (16) nie mógł się obracać.

Zamontować diamentowe tarcze tnące zwracając przy tym uwagę na prawidłowy kierunek obrotów. Kierunek obrotów jest oznaczony jest za pomocą strzałek na diamentowych tarczach tnących i na osłonie (10).

Rozmieszczenie pierścieni dystansowych (17) i diamentowych tarcz tnących (zależnie od wymaganej głębokości złobienia) jak na rysunkach (a) – (d).

Wciskając przycisk blokady (13) zablokować tuleję pierścieniową (11) i dokręcić kluczem dwutrzpieniowym.

Następnie odchylić do tyłu osłone (10) oraz prowadnicę (12), wkręcić śrubę z łbem imbusowym (4) i ponownie mocno dokręcić śrubę z łbem imbusowym (8).

Wykonanie cyklu próbnego: Pozostając poza płaszczyzną obracającej się ściernicy i upewniwszy się, że w strefie tej nie przebywają osoby, pozostawić urządzenie uruchomione na

maksymalnych obrotach przez jedną minutę. Uszkodzone ściernice najczęściej pękają w czasie przeprowadzania tego testu. Natychmiast zatrzymać urządzenie, jeśli występują znaczne drgania lub stwierdzone zostaną inne wady. Jeśli wystąpi taki stan, należy skontrolować urządzenie, aby ustalić tego przyczynę.

8. Zastosowanie urządzenia z tylko jedną diamentową tarczą tnącą

Jeśli z urządzenia zostanie wyjęta przednia diamentowa tarcza tnąca i pozostawiona tylko tylna tarcza, wówczas bruzdownica nadaje się również do przecinania (np. glazury).

2

9. Głębokość cięcia

Po poluzowaniu śruby z uchwytem krzyżowym (2) korzystając ze skali (1) można ustawić odpowiednią głębokość cięcia.

Ponownie dokręcić śrubę z uchwytem krzyżowym (2).

10. Odsysanie pyłu kamiennego

Uwaga! Nie wolno pracować bez urządzenia odsysającego pył. Pyły mogą być szkodliwe drowia!

Nie wolno pracować bez urządzenia odsysającego pył. W przeciwnym razie może ko dojść do zapchania silnika pyłem.

Stosować odpowiednie urządzenie Metabo do odsysania pyłu.

Do odsysania pyłu kamiennego powstającego podczas pracy z bruzdownicą stosowany jest wąż odsysający 30 344 (4 m) podłączany do otworu mocującego w układzie odsysającym (6). Zamknięcie typu bagnetowego zapobiega niezamierzonemu obluzowaniu się węża odsysającego podczas pracy z maszyną.

W przypadku zastosowania drugiego węża odsysającego 6.30344 urządzenie do odsysania pyłu można postawić w odległości nawet 8 m od stanowiska pracy.

(Wąż odsysający nie jest objęty zakresem dostawy).

W celu podłączenia węża odsysającego bez mocowania bagnetowego należy zastosować dostarczony w zestawie łącznik.

11. Włączanie i wyłączanie

Urządzenie należy prowadzić zawsze obiema rękami.

Najpierw włączyć urządzenie, a dopiero potem przyłożyć narzędzie robocze do bianego elementu.

Unikać niezamierzonego uruchomienia: zawsze wyłączać urządzenie po wyciągnięciu zki z gniazda wtykowego lub w przypadku rwy w dopływie prądu.

Przy włączeniu na ciągły tryb pracy urządzenie będzie pracować nadal, nawet i wypadnie z ręki. Z tego względu urządzenie ży zawsze trzymać obiema rękami za widziane uchwyty, przyjąć bezpieczną pozycję cować w skupieniu.

Nie dopuszczać do wzbijania bądź zasysania pyłu lub wiórów przez urządzenie. Po czeniu urządzenie wolno odkładać dopiero po owitym zatrzymaniu silnika.

15 0 I

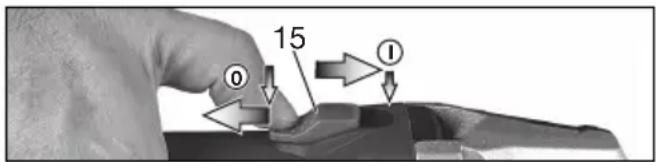

Włączanie: przesunąć przełącznik suwakowy (15) do przodu. W celu włączenia trybu pracy ciągłej wcisnąć następnie przełącznik w dół do zablokowania.

Wyłączanie: nacisnąć na tylną końcówkę przełącznika suwakowego (15) i zwolnić przełącznik.

12. Praca z bruzdownicą

Urządzenie należy zawsze prowadzić oburącz, trzymając za rękojeść główną (5) i ocniczą (3).

Z bruzdownicy wolno korzystać wyłącznie z zamocowaną rękojeścią pomocniczą (3)!

Rękojeść pomocniczą ustawić w sposób umożliwiający pewny chwyt bez kontaktu z ną. Kontakt z kablami przewodzącymi prąd oduje przeniesienie napięcia na metalowe ci obudowy i może spowodować porażenie em osoby obsługującej.

Położenie rękojeści pomocniczej (3) można regulować po poluzowaniu śruby (14). Rękojeść pomocniczą ustawić w odpowiednim położeniu i mocno dokręcić śrubę imbusową (14).

W tylnej części prowadnicy (12) znajduje się trójkątny marker (9). Marker jest zlokalizowany na przedłużeniu płaszczyzny tylnej diamentowej tarczy tnącej i podczas nacinania żłobień pełni funkcję wskaźnika cięcia.

Bruzdownicę (z pracującym silnikiem) przyłożyć prowadnicą (12) do powierzchni, w której jest nacinane złobienie, osadzić urządzenie i pomału prowadzić ku dołowi do osiągnięcia ustawionej głębokości cięcia.

Następnie przeciągnąć maszynę w kierunku cięcia, np. z góry na dół w sposób pokazany na rysunku A (str. 4) lub – w przypadku cięcia poziomego – do siebie, w sposób pokazany na rys. B (str. 4).

POLSKIpl

Po wykonaniu wyżobienia wyłączyć urządzenie i zaczekać, aż diamentowa tarcza tnąca się zatrzyma. Nie wyciągać obracającej się jeszcze tarczy tnącej z nacięcia, gdyż może to spowodować odrzut. Urządzenie należy odkładać na boku.

Materiał pozostały pomiędzy obiema liniami cięcia można usunąć za pomocą dostarczonego w zestawie narzędzia do wyłamywania.

Żłobień o większej głębokości, wykonywanych w twardym materiale (np. betonie) nie można nacinać w jednym kroku roboczym.

13. Czyszczenie

Podczas obróbki wewnątrz elektronarzędzia mogą się osadzać drobiny zanieczyszczeń. Skutkiem tego jest zakłócone chłodzenie elektronarzędzia.

Regularnie, często i dokładnie odsysać z elektronarzędzia zanieczyszczenia przez wszystkie otwory wentylacyjne z przodu i z tyłu urządzenia lub przedmuchać suchym powietrzem. Wcześniej odłączyć elektronarzędzie od zasilania, a podczas czyszczenia nosić okulary ochronne i maskę przeciwpyłową.

14. Zabezpieczenie przeciw przeciążeniowe

14.1 Sprzęgło przeciążeniowe

W przekładni bruzdownicy jest zintegrowane automatyczne sprzęgło przeciążeniowe. Chroni ono operatora przed skutkami wysokiego momentu obrotowego, które mogą występować np. na skutek zakleszczenia diamentowych tarcz tnących podczas pracy. Sprzęgło przeciążeniowe odciąża silnik i przekładnię urządzenia. Reakcja sprzęgła przeciążeniowego powoduje natychmiastowe wyłączenie silnika (sprzęgła nie wolno szlifować!)

14.2 Elektroniczna ochrona przed przeciążeniem

W przypadku krótkotrwałego, bardzo mocnego przeciążenia urządzenia zintegrowane elektroniczne zabezpieczenie przed przeciążeniem ogranicza pobór mocy zapobiegając w ten sposób nadmiernemu przegrzaniu silnika.

15. Akcesoria

Stosować wyłącznie oryginalne akcesoria Metabo.

Stosować wyłącznie akcesoria, które spełniają wymagania i parametry określone w niniejszej instrukcji obsługi.

Diamentowe tarcze tnące Metabo:

∅ 125 mm, zgrzewane laserowo, przeznaczone do cięcia na sucho, otwór = 22,2 mm, do bruzdownicy MFE 30

Zastosowanie Nr kat.

do materiałów twardych i średnio twardych (np. beton, również zbrojony) 6.24541

do materiałów abrazyjnych (np. beton abrazyjny, piaskowiec, piaskowiec wapienny, gazobeton itp.) 6.24641

Pełny zestaw akcesoriów można znaleźć na stronie www.metabo.com lub w katalogu.

16. Naprawa

Szczotki węglowe: W przypadku zużycia się szczotek węglowych w urządzeniu wyłącznik automatyczny odcina dopływ prądu i urządzenie się zatrzymuje.

Wszelkie naprawy elektronarzędzi może wykonywać wyłącznie elektryk!

W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod adresem www.metabo.com.

17. Ochrona środowiska

Pył ze szlifowania może zawierać substancje szkodliwe: Nie należy wyrzucać go wraz z odpadami domowymi, ale usuwać prawidłowo w punkcie gromadzenia odpadów specjalnych.

Przestrzegać lokalnych przepisów dotyczących usuwania i recyklingu zużytych urządzeń, opakowań i akcesoriów.

Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzędzi wraz z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2002/96/WE o zużytych urządzeniach elektrycznych i elektronicznych oraz jej implementacją w prawodawstwie krajowym zużyte elektronarzędzia muszą być zbierane osobno i poddawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska.

18. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian związanych z postępem technicznym zastrzeżone.

D = Średnica diamentowych tarcz tnacych
B = Możliwe szerokości wyżłobień
T = Regulowana głębokość cięcia
P_1 =nominalny pobór mocy
P_2 =moc oddawana
n = prędkość obrotowa na biegu jałowym
m = ciężar bez przewodu zasilającego

Wartości pomiarów ustalone w oparciu o EN 60745.

Urządzenie w klasie ochronności II

\~ Prąd przemienny

Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji Wartości te umoż

Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi

roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywanej oceny uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne.

Łączna wartość wibracji (suma wektorowa dla trzech kierunków) określona zgodnie z normą EN 60745:

a_h = wartość emisji drgań

K_h = niepewność (wibracja)

Typowe poziomy hałasu w ocenie akustycznej:

L_pA = poziom ciśnienia akustycznego

L_WA = poziom mocy akustycznej

K_pA, K_WA = niepewność wyznaczenia

Podczas pracy poziom hałasu może przekraczać wartość 80 dB(A).

Nosić ochronniki słuchu!
