MANUAL DE UTILIZADOR MFE 30 METABO

pt Manual de instruções original 46

sv Originalbruksanvisning 53

para material abrasivo

(p. ej. hormigón abrasivo, arenisca,

Manual de instruções original

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: Estas fresadoras de abrir roços, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Directivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3.

2. Utilização correcta

A máquina destina-se ao corte e entalhe de materiais predominantemente minerais, como por ex. betão armado, alvenaria e pisos de estradas, com apoio firme na base sem utilização de água.

Não utilizar discos abrasivos de corte. Utilize exclusivamente discos de corte diamantados.

Não trabalhar em materiais que durante o processamento produzam pós ou vapores nocivos para a saúde.

O utilizador é inteiramente responsável por qualquer dano que advenha de um uso indevido.

Deve sempre respeitar todas as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas.

3. Indicações gerais de segurança

Para sua própria protecção e para proteger a sua ferramenta eléctrica deverá respeitar todas as referências marcadas com este símbolo!

AVISO – Ler o manual de instruções para reduzir o risco de ferimentos.

AVISO Leia todas as indicações de segurança e instruções. Em caso de não cumprimento das indicações de segurança e das instruções podem ocorrer choques eléctricos, incêndios e/ou ferimentos graves.

Guardar todas as indicações de segurança e instruções para futuras consultas.

Quando entregar esta ferramenta eléctrica a outras pessoas, faça-o sempre acompanhado destes documentos.

4. Indicações especiais de segurança

4.1 Indicações de segurança para as ferramentas com disco abrasivo de corte

a) O resguardo da ferramenta eléctrica tem de ser montado de forma segura e ajustado de modo a obter um grau de segurança máximo, isto é, a parte menos descoberta deverá ficar voltada para o operador. Mantenha-se a si, bem como a todas as pessoas nas proximidades, fora da área do disco abrasivo

em rotação. O resguardo de protecção deverá proteger o operador de fragmentos e de um contacto acidental com o corpo abrasivo.

b) Utilize exclusivamente discos de corte diamantados para a sua ferramenta eléctrica. O simples facto de conseguir fixar o acessório na sua ferramenta eléctrica, não garante uma utilização segura.

c) As rotações admissíveis da ferramenta acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta eléctrica. Os acessórios que rodem com mais velocidade do que a admissível, podem quebrar e ser projectados.

d) Os corpos abrasivos devem ser utilizados exclusivamente para as possibilidades de aplicação recomendadas. Por ex.: nunca deverá lixar com a superfície lateral de um disco de corte. Os discos de corte destinam-se à remoção de material através da aresta do disco. Se exercer força lateral sobre estes corpos abrasivos poderá quebrá-los.

e) Utilize sempre flanges tensores sem defeitos, com a dimensão e forma correctas para o disco abrasivo que escolheu. As flanges apropriadas apoiam o disco abrasivo, reduzindo assim o perigo de quebra do disco abrasivo.

f) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder às medidas da sua ferramenta eléctrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas.

g) Os discos abrasivos e as flanges devem assentar precisamente no fuso rectificador da sua ferramenta eléctrica. As ferramentas acopláveis que não assentem com precisão sobre o fuso rectificador da ferramenta eléctrica, rodam de forma irregular, vibram com muita força e podem causar a perda de controlo.

h) Não utilize discos abrasivos danificados. Antes de utilizar os discos abrasivos, controle-os sempre quanto a fragmentações e fissuras. Caso a ferramenta eléctrica ou o disco abrasivo caiam, verifique se estão danificados ou utilize um disco abrasivo que não esteja danificado. Depois de controlar e montar o disco abrasivo, mantenha-se a si, bem como às pessoas nas proximidades, afastadas da área do disco abrasivo em rotação e deixe o aparelho a funcionar durante um minuto, com rotações máximas. Por norma, os discos abrasivos danificados quebram durante este período de teste.

i) Use equipamentos de protecção pessoal. Consoante a utilização use máscara integral de protecção, protecção para os olhos ou óculos de protecção. Sempre que necessário, use máscara anti-poeiras, protecção auditiva, luvas de protecção ou aventais especiais para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos de

objectos estranhos projectados, resultantes de diversas aplicações. As máscaras anti-poeiras ou de protecção respiratória devem filtrar o pó que se forma durante a utilização. Se permanecer exposto a ruídos fortes durante muito tempo, pode perder capacidade auditiva.

j) Certifique-se de que as outras pessoas mantêm uma distância de segurança em relação à sua área de trabalho. Todos os que entram na área de trabalho devem usar equipamento de protecção pessoal.

Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projectados e causar ferimentos mesmo fora da própria área de trabalho.

k) Quando executar trabalhos nos quais a ferramenta acoplável possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure o aparelho apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque eléctrico.

I) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca o controlo do aparelho, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço pode atingir as ferramentas acopláveis em rotação.

m) Nunca pouse a ferramenta eléctrica, antes da imobilização completa da ferramenta acoplável. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta eléctrica.

n) Nunca deixe a ferramenta eléctrica a funcionar enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa poderá ficar presa e a ferramenta acoplável poderá furar o seu corpo.

o) Limpe regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível eléctrico.

p) Não utilize a ferramenta eléctrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais.

q) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode causar choques eléctricos.

4.2 Contragolpes e respectivas indicações de segurança

O contragolpe é a reacção repentina provocada pelo encravamento ou bloqueio de um disco abrasivo em rotação. O encravamento ou o bloqueio provocam a paragem repentina da ferramenta acoplável em rotação. Através disso, a ferramenta eléctrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário da ferramenta acoplável.

Se por ex. um disco abrasivo ficar encravado ou bloquear na peça de trabalho, o canto do disco abrasivo que imerge na peça de trabalho pode prender e consequentemente, quebrar o disco abrasivo ou gerar um contragolpe. O disco abrasivo desloca-se depois na direcção do operador ou afasta-se dele, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar.

O contragolpe é a consequência de uma utilização errada ou inapropriada da ferramenta eléctrica. Poderá evitar o contragolpe através de medidas de segurança adequadas, conforme descrito em seguida.

a) Segure bem a ferramenta eléctrica e posicione o seu corpo e braços numa posição, na qual poderá amortecer as forças de contragolpe. Utilize sempre o punho suplementar, caso disponível, para obter o maior controlo possível sobre as forças de contragolpe ou momentos de reacção na aceleração. O operador pode dominar as forças de contragolpe e de reacção, usando medidas de precaução adequadas.

b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um contragolpe, a ferramenta acoplável pode deslocar-se para cima da sua mão.

c) Evite a zona imediatamente à frente ou atrás do disco de corte em rotação. No local de bloqueio, o contragolpe impulsiona a ferramenta eléctrica na direcção contrária à de deslocação do disco abrasivo.

d) Trabalhe com atenção redobrada na zona de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar no caso de cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes.

e) Não utilize lâminas de corrente ou dentadas, nem discos diamantados segmentados com ranhuras superiores a 10 mm de largura. Estas ferramentas acopláveis provocam frequentemente contragolpes ou a perda de controlo sobre a ferramenta eléctrica.

f) Evite o bloqueio do disco de corte ou pressão demasiado elevada. Não efectue um corte demasiado profundo. A sobrecarga do disco de corte aumenta o seu desgaste e a tendência para enviesar ou bloquear, e com isso a possibilidade de um contragolpe ou quebra do corpo abrasivo.

g) Caso o disco de corte encrave ou tenha de interromper o trabalho, desligue o aparelho e mantenha-o seguro até o disco parar. Nunca tente retirar um disco de corte ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe. Verifique e elimine a causa do encravamento.

h) Não volte a ligar a ferramenta eléctrica enquanto a mesma ainda se encontrar dentro da peça de trabalho. Deixe o disco de corte atingir a sua rotação máxima antes de continuar o corte cuidadosamente. Caso

PORTUGUÊSpt

contrário, o disco pode prender, saltar para fora da peça de trabalho ou provocar um contragolpe.

i) Apoie placas e peças de trabalho grandes para minimizar o risco de um contragolpe devido a um disco de corte encravado. As peças de trabalho grandes podem dobrar-se sob o seu próprio peso. A peça de trabalho deve ser apolada em ambos os lados do disco, quer na proximidade do corte, como também na proximidade da aresta.

j) Proceda com especial cuidado no caso de "cortes de bolsa" em paredes montadas ou outras áreas não perceptíveis. Ao imergir, o disco de corte pode provocar um contragolpe ao cortar tubagens de gás ou água, linhas eléctricas ou outros objectos.

4.3 Indicações de segurança adicionais:

AVISO – Utilize sempre óculos de protecção.

Certifique-se de que no local em que vai trabalhar, não existem tubagens de corrente eléctrica, água ou gás (por ex. com ajuda de um aparelho detector de metais).

Ao trabalhar com a fresadora de roços deverá utilizar sempre o punho suplementar lateral (3) fornecido.

A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. Peças de trabalho maiores tem de ser apoiadas suficientemente.

Os discos de corte diamantados devem adaptar-se ao flange de apoio sem folgas. Não utilizar adaptadores ou peças redutoras.

Guardar e manusear os discos de corte diamantados cuidadosamente e conforme as instruções do fabricante.

Certifique-se de que os discos de corte diamantados foram montados de acordo com as instruções do fabricante.

Nunca ligar a máquina sem o resguardo de protecção montado.

Certifique-se de que as faúlhas criadas durante a utilização não causam qualquer perigo, atingindo por ex. o operador ou outras pessoas ou incendiando substâncias inflamáveis. As áreas expostas ao perigo de incêndio devem ser protegidas com coberturas ignífugas. Tenha sempre um extintor pronto a ser utilizado nas áreas expostas ao perigo de incêndio.

Depois de desligar a máquina, os discos de corte diamantados ainda funcionam na marcha por inércia.

Ao trabalhar com a sua ferramenta eléctrica use óculos de protecção, máscara de respiração, luvas de trabalho, protecção auditiva e sapatos firmes!

Não utilizar ferramentas danificadas, empenadas ou que vibrem.

Evitar danos em tubagens de gás e de água, condutores eléctricos e paredes portadoras (estática).

Puxar a ficha da tomada de rede antes de proceder a qualquer ajuste, reequipamento ou manutenção.

O punho adicional danificado ou rachado deve ser substituído. Não operar a máquina com o punho suplementar danificado.

Substituir o resguardo de protecção caso esteja danificado ou rachado. Não operar a máquina com o resguardo de protecção danificado.

Não ligar a máquina, caso faltem peças no aparelho ou equipamentos de protecção ou em caso de danos.

Reduzir os níveis de pó:

As partículas que se formam ao trabalhar com esta máquina podem conter substâncias cancerígenas e provocar reacções alérgicas, doenças respiratórias, malformações congénitas ou outros problemas no sistema reprodutor. Alguns exemplos destas substâncias são: chumbo (em tintas à base de chumbo), pó mineral (de pedras de paredes, betão ou semelhantes), aditivos para o tratamento de madeira (cromo, agente de preservação de madeira), alguns tipos de madeira (como pó de carvalho ou faia), metais, amianto.

O risco depende do tempo a que o utilizador, ou as pessoas que se encontram nas proximidades, estão sujeitos à sobrecarga.

Não deixe que estas partículas entrem em contacto com o seu corpo.

Para reduzir a sobrecarga destas substâncias: areje bem o local de trabalho e use equipamento de protecção adequado, como por ex. máscaras de protecção respiratória que estejam em condições de filtrar partículas microscópicas.

Respeite as directivas (por ex. disposições relativas à segurança no trabalho, eliminação) válidas para o seu material, pessoal, caso de utilização e local de utilização.

Apanhe as partículas formadas no local de formação e evite deposições nas imediações.

Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente.

Utilize um aspirador de pó adequado.

Reduza as sobrecargas de pó:

• direcionando as partículas expelidas e o fluxo de descarga da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado,
• montando um dispositivo de aspiração e/ou um purificador de ar,
• arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jacto de ar forma remoinhos de pó.
• Aspire ou lave o vestuário de protecção. Não limpar soprando, batendo ou escovando.

5. Vista geral

Ver página 2.

1 Escala para profundidade de corte

2 Parafuso de punho em cruz para o ajuste da profundidade de corte
3 Punho suplementar
4 Parafuso de sextavado interior (resguardo de protecção)
5 Pun hop principal
6 Abertura de recepção do dispositivo de aspiração
7 Indicador de sinal electrónico
8 Parafuso de sextavado interior (resguardo de protecção)
9 Marcação em triângulo (serve de indicador de corte)
10 Resguardo de protecção
11 Manga com colar
12 Dispositivo de guia
13 Botão retentor
14 Parafuso (para ajustar a posição do punho suplementar)
15 Interruptor corrediço (para ligar/desligar)

6. Colocação em funcionamento

Antes de colocar em funcionamento, confirme se os dados da sua rede eléctrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de características.

Ligar sempre previamente um disjuntor de protecção FI (RCD) com uma corrente de disparo máx. de 30 mA.

Ligação à rede: a fresadora de abrir roços possui uma limitação da corrente de arranque electrónica. É suficiente se as tomadas nas quais a máquina vai ser ligada, forem protegidas com um disjuntor do tipo H ou com um fusível térmico de acção rápida.

7. Largura da ranhura

Desligar a máquina. Puxar a ficha da rede! Atenção! Nunca pressionar o botão retentor (13) para dentro com a máquina a funcionar (nem com a máquina a funcionar por inércia

Ver página 2.

• Desaparafusar o parafuso de sextavado interior (4).
• Soltar o parafuso de sextavado interior (8) e ajustar o resguardo de protecção (10) e o dispositivo de guia (12) de forma a – ver segunda imagem na página 2 – conseguir aceder livremente aos discos de corte diamantados.
• Pressionar o botão retentor (13) para dentro, (com a outra mão) rodar lentamente o disco de corte diamantado dianteiro até sentir o botão retentor engatar e
• com o botão retentor (13) pressionado para dentro, desaparafusar a manga com colar (11) com a chave de pinos juntamente fornecida.

(a) 30 16 17 11

(b) 23

(c)

(d)

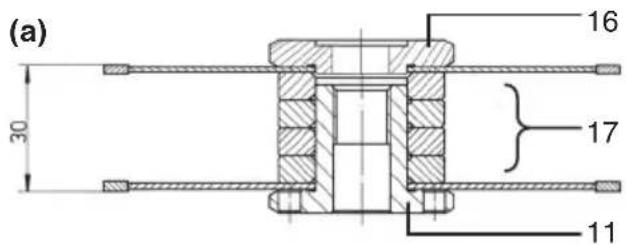

O flange de apoio (16) deverá ser sempre colocado no veio com o colar para fora (conforme exibido nas imagens (a) – (d). Certifique-se de que não é possível rodar o flange de apoio (16).

Colocar os discos de corte diamantados e respeitar o sentido de rotação correcto. O sentido de rotação é indicado através de setas nos discos de corte diamantados e no resguardo de protecção (10).

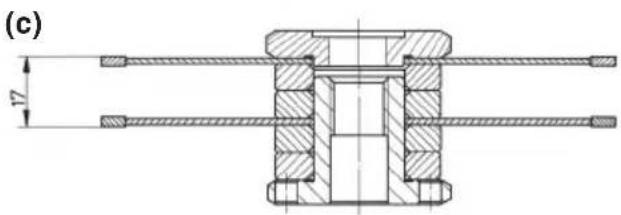

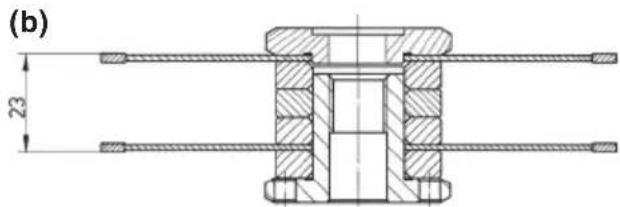

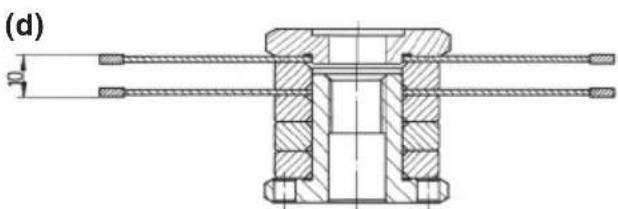

Disposição dos anéis distanciadores (17) e dos discos de corte diamantados (consoante a largura da ranhura pretendida) conforme exibido nas imagens (a) – (d).

Bloquear o veio pressionando o botão retentor (13) para dentro e apertar firmemente a manga com colar (11) com a chave de pinos.

Em seguida, oscilar o resguardo de protecção (10) e o dispositivo de guia (12) para trás, aparafusar o parafuso de sextavado interior (4) e voltar a apertar firmemente o parafuso de sextavado interior (8).

Efectuar um teste de funcionamento: mantenha-se a si, bem como a todas as pessoas que se encontrem nas proximidades, fora da área do disco abrasivo em rotação e deixe o aparelho ligado durante um minuto com rotações máximas. Por norma, os discos abrasivos danificados quebram durante este período de teste. Parar imediatamente quando surgirem vibrações fortes ou quando constatar outras falhas. Se esta

PORTUGUÊSpt

situação ocorrer, verifique a máquina para determinar a causa.

8. Utilização da máquina com apenas um disco de corte diamantado

Se retirar o disco de corte diamantado dianteiro e mantiver apenas o disco traseiro na máquina, a fresadora de roços também poderá ser utilizada para cortes (por ex. de azulejos).

2

9. Profundidade de corte

Após soltar o parafuso de punho em cruz (2) poderá ajustar a profundidade de corte pretendida consoante a escala (1).

Voltar a apertar firmemente o parafuso de punho em cruz (2).

10. Aspiração do pó de pedra

Atenção! Nunca deverá trabalhar sem aspirador de pó. Os pós podem ser nocivos à saúde!

Nunca deverá trabalhar sem aspirador de pó. Caso contrário, o motor bloqueará devido ao pó acumulado.

Utilize um aspirador Metabo adequado.

Para aspirar o pó de pedra formado ao trabalhar com a fresadora de roços deverá aplicar a mangueira de aspiração 30 344 (4 m) na abertura de recepção do aspirador de pó (6). O fecho tipo baioneta evita que a mangueira de aspiração se solte inadvertamente ao trabalhar com a máquina.

Ao utilizar uma segunda mangueira de aspiração 6.30344 poderá colocar o aspirador a uma distância de até 8 m do local de trabalho.

(mangueira de aspiração não incluída no equipamento standard).

Para conectar uma mangueira de aspiração sem fecho tipo baioneta deverá montar o adaptador de ligação juntamente fornecido.

11. Ligar e desligar

Guiar a máquina sempre com ambas as mãos.

Primeiro ligar e em seguida encostar a ferramenta acoplável à peça de trabalho.

Evite o arranque involuntário: desligue sempre a máquina quando a ficha for retirada da tomada ou no caso de interrupção de energia eléctrica.

No funcionamento contínuo, a máquina continua a trabalhar mesmo se for arrancada da mão. Desta forma, deverá segurar a máquina sempre com ambas as mãos nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho.

Evite que a máquina forme remoinhos ou aspire pó e aparas. Depois de desligada, pousar a máquina apenas quando o motor estiver parado.

15 ①

Ligar: deslocar o interruptor corrediço (15) para a frente. Para ligação contínua, pressionar para baixo até engatar.

Desligar: pressionar a extremidade traseira do interruptor corrediço (15) e soltar.

12. Trabalhar com a fresadora de roços

Guiar o aparelho sempre com ambas as mãos no punho principal (5) e no punho suplementar (3).

Utilizar a fresadora de roços apenas com punho suplementar (3) montado!

Ajustar o punho suplementar de forma a conseguir agarrá-lo a toda a volta sem tocar no resguardo de protecção. O contacto com cabos condutores de corrente coloca as partes metálicas da caixa sob tensão, podendo provocar choques no operador.

O punho suplementar (3) pode ser ajustado soltando o parafuso (14). Colocar o punho suplementar na posição pretendida e apertar firmemente o parafuso de sextavado interno (14).

Na extremidade traseira do dispositivo de guia (12) encontra-se uma marcação em triângulo (9). A marcação encontra-se no prolongamento do disco de corte diamantado traseiro e serve de indicador de corte ao cortar ranhuras.

Colocar a fresadora de abrir roços (com o motor ligado) com o dispositivo de guia (12) sobre a superfície, na qual a ranhura será cortada e guiar lentamente para baixo até atingir a profundidade de corte ajustada.

Em seguida puxar a máquina na direcção de corte, por ex. de cima para baixo conforme exibido na imagem A (página 4) ou – em cortes horizontais – em direcção a si como na imagem B (página 4).

Depois de concluir o corte da ranhura deverá desligar o aparelho e segurá-lo até à imobilização do disco de corte diamantado. Nunca tente retirar um disco de corte diamantado ainda em rotação da zona de corte, caso contrário poderá ocorrer um contragolpe.

Pousar o aparelho de lado.

O cordão restante entre ambos os cortes pode ser removido com a ajuda da punção juntamente fornecida.

As ranhuras de maior profundidade em material duro (por ex. betão) não podem ser executadas numa só passagem.

13. Limpeza

Durante o trabalho podem acumular-se partículas no interior da ferramenta eléctrica. Isto influencia o arrefecimento da ferramenta eléctrica.

Aspirar bem a ferramenta eléctrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta eléctrica da alimentação de corrente usando óculos de protecção e máscara anti-poeiras.

14. Protecção contra sobrecarga

14.1 Embraiagem de segurança

Na engrenagem da fresadora de abrir de roços está montada uma embraiagem de segurança automática. Esta protege o operador de binários elevados que podem ocorrer por ex. devido à inclinação dos discos de corte diamantados ao trabalhar. A embraiagem de segurança protege e alivia simultaneamente a carga do motor e da embraiagem da máquina. Assim que a embraiagem de segurança entrar em funcionamento desligar imediatamente o motor (não deixar o acoplamento raspar!)

14.2 Protecção electrónica contra sobrecarga

No caso de uma sobrecarga muito elevada da máquina durante um curto espaço de tempo, a protecção contra sobrecarga electrónica integrada limita o consumo de energia e evita desta forma um aquecimento não admissível do motor.

15. Acessórios

Utilize apenas acessórios Metabo originais.

Utilize apenas acessórios que cumpram os requisitos e dados característicos indicados presentes neste manual de instruções.

Discos de corte diamantados da Metabo:

∅ 125 mm, soldado a laser, adequado para cortes a seco, furo = 22,2 mm, para a fresadora de roços MFE 30

Área de utilização N.º de pedido

para material duro e de dureza média (por ex. betão, também armado) 6.24541

para materiais abrasivos (por ex. betão abrasivo, arenito, arenito calcário, betão poroso e semelhantes) 6.24641

Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo.

16. Reparações

Escovas de carvão: assim que as escovas de carvão da máquina ficarem desgastadas, o seu dispositivo de desligamento automático interrompe a alimentação de corrente e a máquina pára.

As reparações em ferramentas eléctricas apenas devem ser efectuadas por electricistas!

Caso as ferramentas eléctricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Poderá consultar os endereços em www.metabo.com

Poderá descarregar as listas de peças sobressalentes em www.metabo.com

17. Protecção do ambiente

O pó de lixar formado poderá conter substâncias nocivas: não eliminar juntamente com o lixo doméstico, deverá eliminá-lo numa estação de recolha de lixo especial.

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.

Apenas para países da UE: Não colocar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta.

18. Dados técnicos

Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.

D = Diâmetro dos discos de corte diamantados

B = Larguras possíveis da ranhura

T = Profundidade de corte ajustável

P_1 =Potência nominal

P_2 = Potência de saída

n = Rotações em vazio

m = Peso sem cabo de alimentação

Valores medidos de acordo com a norma EN 60745.

Máquina da classe de protecção II \~ Corrente alternada

Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).

Valores da emissão Estes valores possibil

Estes valores possibilitam a avaliação de emissões da ferramenta eléctrica e a comparação com diversas ferramentas eléctricas. Consoante as condições de utilização, o estado da ferramenta eléctrica ou das ferramentas acopláveis, a sobrecarga efectiva poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores

PORTUGUÊSpt

sobrecargas. Com base nos respectivos valores avaliados deverá determinar a aplicação de medidas de protecção para o utilizador, por ex. medidas a nível de organização.

Valor total de vibrações (soma vectorial de três direcções) determinado de acordo com a EN 60745:

a_h =Valor da emissão de vibrações

K_n =Insegurança (vibração)

Valores típicos e ponderados pela escala A para o ruído:

L_pA = Nível sonoro

L_WA =Nível de potência sonora

K_pA , K_WA=Insegurança

Durante o trabalho, o nível de ruído pode exceder os 80 dB(A).

Usar protecção auditiva!

Originalbruksanvisning
