INSTRUKCJA OBSŁUGI 04-627 NEO tools

OSTRZEŻENIE! Podczas używania nożyc do żywopłotu należy przestrzegać przepisów bezpieczeństwa. Dla bezpieczeństwa własnego i osób postronnych prosi się o przeczytanie niniejszej instrukcji przed rozpoczęciem pracy nożycami do żywopłotu. Prosi się o zachowanie instrukcji w celu późniejszego wykorzystania.

• Trzymać wszystkie części ciała z dala od noża. Nie próbować odsuwać ciętego materiału lub przytrzymywać go przy pracującym nożu. Zakleszczony materiał usuwać jedynie po wyłączeniu urządzenia. Chwila nieuwagi przy używaniu nożyc do żywopłotów może doprowadzić do ciężkich obrażeń.
• Narzędzie elektryczne należy trzymać za izolowane płaszczyzny uchwytu, ponieważ noż może natrafić na ukryte przewody elektryczne. Kontakt noża z przewodem pod napięciem może spowodować pojawienie się napięcia na metalowych elementach i doprowadzić do porażenia prądem.
• Przy niepracującym ostrzu trzymać urządzenie za uchwyt. Przy transporcie lub przechowywaniu zawsze nakładać osłone ochronną. Staranne obchodzenie się z urządzeniem zmniejsza ryzyko obrażeń w wyniku kontaktu z nożem.
• Przewody elektryczne należy usunąć ze strefy cięcia. Podczas pracy przewód może skryć się w żywopłocie i zostać przypadkowo przecięty.

Ogólne ostrzeżenia dotyczące bezpieczeństwa

• Wtyczka elektronarzędzia musi pasować do gniazdka. Nie wolno w żaden sposób modyfikować wtyczki. Nie używaj żadnych przejściówek z uziemionymi elektronarzędziami. Niezmodyfikowane wtyczki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.
• Unikać kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, piece i lodówki. Kontakt ciała z uziemieniem zwiększa ryzyko porażenia prądem elektrycznym.
• Nie wystawiać elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.
• Nie wolno nadużywać przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzony lub splątany przewód zwiększa ryzyko porażenia prądem elektrycznym.
• Podczas korzystania z elektronarzędzia na zewnątrz należy używać przedłużacza przystosowanego do użytku na zewnątrz. Użycie przewodu przystosowanego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
• Jeśli praca elektronarzędzia w wilgotnym miejscu jest nieunikniona, należy użyć wyłącznika różnicowoprådowego (RCD). Użycie wyłącznika różnicowoprådowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

• Podczas obsługi elektronarzędzia należy zachować czujność, uważać na to, co się robi i kierować się zdrowym rozsądkiem. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi elektronarzędzia może skutkować poważnymi obrażeniami ciała.
• Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Sprzęt ochronny, taki jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask ochronny lub ochrona słuchu, używany w odpowiednich warunkach, zmniejszy liczbę obrażeń ciała.
• Zapobieganie przypadkowemu uruchomieniu. Przed podłączeniem do źródła zasilania i/lub akumulatora,

podniesieniem lub przeniesieniem narzędzia należy upewnić się, że wyłącznik znajduje się w pozycji wyłączonej.

• Przenoszenie elektronarzędzi z palcem na włączniku lub włączanie elektronarzędzi, które mają włącznik, może prowadzić do wypadków.
• Przed włączeniem elektronarzędzia należy wyjąć klucz nastawczy lub klucz płaski. Klucz lub klucz pozostawiony na obracającej się części elektronarzędzia może spowodować obrażenia ciała.
• Nie sięgać zbyt wysoko. Zawsze utrzymuj prawidłową postawę i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.
• Ubieraj się odpowiednio. Nie nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice należy trzymać z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
• Jeśli zapewniono urządzenia do podłączania urządzeń odpylających i zbierających pył, należy upewnić się, że są one podłączone i prawidłowo używane. Stosowanie odpylania może zmniejszyć zagrożenia związane z pyłem.

Użytkowanie

• Pracuj tylko przy świetle dziennym lub przy bardzo dobrym oświetleniu sztucznym.
• Unikaj przycinania mokrego żywopłotu.
• Zawsze upewnij się, że twoje nogi stoją pewnie.
• Nie używaj nożyc do żywopłotu z uszkodzonymi osłonami, obudowami lub bez dołączonych osłon.
• Włącz silnik zgodnie z instrukcją zwracając uwagę czy kończyny są z dala od elementu tnącego.
• Upewnij się, że otwory wentylacyjne w obudowie są wolne od zanieczyszczeń.
• Nie trzymaj rąk i stop w pobliżu części ruchomych.
• Naprawy nożyc do żywopłotu powinny dokonywać tylko osoby uprawnione.
• Należy stosować tylko zalecane przez producenta części zamienne.
• Nie należy udostępniać urządzenia do użytku dzieciom ani osobom, które nie zapoznały się niniejszą instrukcją.
• Nie należy pracować urządzeniem, jeśli w bezpośredniej bliskości znajdują się osoby postronne.
• Zachować bezpieczną odległość pomiędzy końcem ostrza a linią elektryczną wynoszącą 15 m.

Konserwacja i przechowywanie

• Utrzymywać w należytym stanie wszystkie podzespoły, aby być pewnym, że nożyce do żywopłotu będą bezpiecznie pracować.
• Wymieniać w celu zachowania bezpieczeństwa zużyte lub uszkodzone części.
• Chronić nożyce do żywopłotu przed wilgocią.
• Przechowywać poza zasięgiem dzieci i z nasuniętą osłoną elementów tnących.
• Wszelkie prace konserwacyjne w szczególności w pobliżu ostrych noży, wykonywać w rękawicach ochronnych
• Noże tnące należy przed każdym użyciem przesmarować olejem do konserwacji.

UWAGA! Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

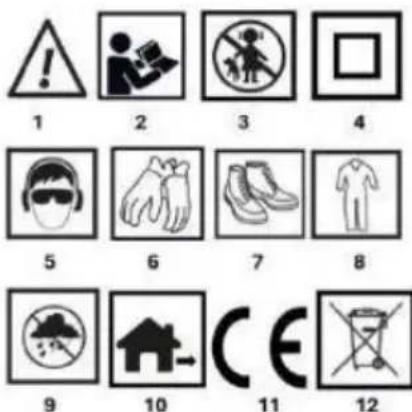

Objaśnienie zastosowanych piktogramów

1 2 3 4 5 6 7 8 9 10 CE 11 12

1.UWAGA! Zachowaj szczególne środki ostrożności.
2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
3.Nie dopuszczać dzieci do narzędzia.
4.Ⅱ Klasa ochronności
5. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu).
6.Używaj rękawic ochronnych.
7.Używaj obuwia ochronnego.
8.Używaj odzieży ochronnej.
9. Chron urządzenie przed wilgocią.
10.Urzadzenie przeznaczone do pracy na zewnątrz pomieszczeń.
11.Zgodne z certyfikatem zgodności UE
12.Selektywna zbiórka urządzeń elektrycznych

BUDOWA I ZASTOSOWANIE

Nożyce do żywopłotu są urządzeniem typu ręcznego. Napęd stanowi silnik prądu zmiennego. Opisywane nożyce są przeznaczone do wykonywania prac w ogrodzie przydomowym jak: strzyżenie żywopłotów, krzaków i krzewów. Każde inne zastosowanie, które nie zostało dopuszczone w poniższej instrukcji obsługi, może prowadzić do uszkodzenia nożyc i stanowić poważne zagrożenie dla użytkownika. Nożyce do żywopłotu przeznaczone są wyłącznie do zastosowań amatorskich.

OSTRZEŻENIE! Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1.Mocowanie do zawieszenia

2.Aluminiowa prowadnica

3.Ostona

1. Rękojeść przednia

5.Przycisk blokady rękojeści pomocnicza

6.Pokrywa górna

7.Rękojeść główna

1. Włącznik

9.Uchwyt na przewód zasilający

1. Przewód zasilający

* Mogą występować różnice między rysunkiem a wyrobem.

PODŁĄCZENIE

WŁĄCZANIE – WYŁĄCZANIE

Nożyce do żywopłotu posiadają bezpieczny włącznik, wymagający użycia obu rąk celem uruchomienia.

• Włączyć wtyczkę przewodu zasilającego do gniazda 230-240V 50Hz
• Wcisnąć przycisk blokady rękojeści pomocniczej (5)
• Przytrzymując go wcisnąć przycisk włącznika (8)
• Aby wyłączyć zwolnić nacisk na przycisk włącznika (8) lub włącznik dodatkowy rękojeści pomocniczej (5)

UWAGA! Nożyce pracują dopiero po równoczesnym naciśnięciu jedną ręką przycisku włącznika dodatkowego rękojeści pomocniczej (5), a drugą ręką wyłącznika (8). Zwolnienie nacisku na jeden z włączników powoduje zatrzymanie pracy nożyc. Hamulec bezpieczeństwa ruchu noży unieruchamia je w czasie poniżej 1 s po zwolnieniu włącznika.

WSKAZÓWKI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA UWAGA! Przed przystąpieniem do pracy dokładnie skontrolować żywopłot pod katem niewidocznych przedmiotów takich jak np. płoty, siatka itp.

• Przycinając długie gałęzie należy pracę wykonywać stopniowo, warstwami.
• Nożycami można pracować wyłącznie wtedy, gdy żywopłot jest suchy.
• Po zakończeniu pracy nałożyć osłone listwy nożowej.

PRZYCINANIE ŻYWOPŁOTÓW

• Oprócz strzyżenia żywopłotów nożyce można stosować także do przycinania krzewów i krzaków.
• Najlepszy wynik cięcia uzyskuje się prowadząc listwę nożową w taki sposób, aby była ona skierowana pod kątem około 15º do żywopłotu.
• Obustronna listwa nożowa i przeciwbieżne noże umożliwiają cięcie w obu kierunkach lub ruchem wahadłowym.
• Aby uzyskać jednakową wysokość żywopłotu, zaleca się rozciągnięcie sznurka lub linki wzdłuż przycinanej krawędzi żywopłotu. Gałęzie wystające ponad wyznaczoną linię należy obciąć
• Aby naprowadzić gałęzie pod noże, należy przesuwać listwę nożową równomiernie do przodu lub tyłu po linii cięcia.
• Boki żywopłotu należy przycinać wykonując ruchy po łuku, od dołu do góry.

OSTRZEŻENIE!

Zachować ostrożność ze względu na ostre krawędzie noży tnących. Kiedy nożyce nie są używane listwa nożowa powinna być zawsze zabezpieczona osłoną.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia po każdorazowym użyciu.
• Obudowa silnika powinna być w miarę możliwości zawsze wolna od pyłu i zanieczyszczeń.
• Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie należy używać żadnych środków czyszczących lub rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Należy uważać, aby do wnętrza urządzenia nie dostała się woda.
• Skontrolować nożyce pod katem oczywistych usterek takich jak poluzowany lub uszkodzony nóż, luźne połączenia śrubowe i zużyte lub uszkodzone elementy konstrukcyjne.

- Sprawdzić, czy pokrywy i zabezpieczenia są nieuszkodzone i właściwie zamontowane. Przed użyciem nożyc należy przeprowadzić wszelkie niezbędne prace konserwacyjne i naprawcze.

- Po każdym użyciu oczyścić listwę nożową i spryskać ją sprayem konserwującym. Podczas dłużej trwających prac zaleca się smarowanie noży cienką warstwą oleju w regularnych odstępach czasu.

• Skontrolować stan ostrzy noży.
• Stosować tylko oryginalny osprzęt oraz oryginalne części zamienne.
• Nożyce przechowywać w bezpiecznym, suchym i niedostępnym dla dzieci miejscu.
• Nie umieszczać innych przedmiotów na obudowie nożyc.
• Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

DANE ZNAMIONOWE

Nożyce do żywopłotu
Parametr	Wartość
Napięcie zasilania	230-240V AC
Częstotliwość zasilania	50Hz
Moc znamionowa	600 W
Prędkość obrotowa na biegu jałowym	1800 min ^-1
Szerokość cięcia	510mm
Długość listwy tnącej	540mm
Maksymalna grubość ciętej łodygi	20mm
Klasa ochronności	II
Masa	2,85 kg
Rok produkcji	2024

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom ciśnienia akustycznego	L_PA = 90,12dB(A) K=3dB(A)
Poziom mocy akustycznej	L_WA = 101,12dB(A) K=3dB(A)
Wartość przyspieszeń drgań	ah = 5,84m/s^2 K=1,5m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego L_pA oraz poziom mocy akustycznej L_WA (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a, (gdzie K oznacza niepewność pomiaru). Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego L_pA , poziom mocy akustycznej L_WA oraz wartość przyśpieszeń drgań a zostały zmierzone zgodnie z EN 62841-1:2015+A11. Podany poziom drgań a może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy. Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrazonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

|GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com Zeskanuj QR kod i wejdź na gtxservice.com

CIRCULAR ECONOMY SOLUTIONS

Deklaracja zgodności WE

ul. Pograniczna 2/4 02-285 Warszawa

Wyrób: Podkaszarka

Model: 04-627

Nazwa handlowa: NEO TOOLS

Numer seryjny: 00001 ÷ 99999

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Dyrektywa o Emisji Hałasu 2000/14/WE zmieniona 2005/88/WE

Gwarantowany poziom mocy akustycznej LWA= 102 dB(A)

Zmierzony poziom mocy akustycznej LWA = 101,12 dB(A) K=3 dB(A)

Oraz spełnia wymagania norm:

EN 62841-1:2015; EN 62841-4-2:2019; AfPS GS 2019:01 PAK

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN 61000-3-

3:2013+A1+A2; EN IEC 61000-3-2:2019+A1

EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

Pełnomocnik ds. dokumentacji technicznej GTX Poland

Warszawa, 2024-08-01
