75-000 - Pomiar NEO tools - Bezpłatna instrukcja obsługi

Typ produktu	Suwmiarka z noniuszem
Marka	NEO tools
Model	75-000
Zakres pomiaru	150 mm (szacowany)
Dokładność odczytu	0,1 mm (noniusz)
Funkcje pomiarowe	Zewnętrzny, wewnętrzny, głębokości, uskoków
Materiał	Stal nierdzewna
Długość całkowita	Około 230 mm
Waga	Około 150 g
Bezpieczeństwo	Ostre krawędzie; nie używać do elementów wirujących
Czyszczenie	Przecierać suchą szmatką; usuwać opiłki i kurz
Smarowanie	Czystym olejem na prowadnice
Regulacja zera	Sprawdzić zgodność zer noniusza i skali głównej przy zamkniętych szczękach
Naprawialność	Wymiana szczęk, suwaka, listwy głębokości
Akcesoria	Brak

Często zadawane pytania - 75-000 NEO tools

Jak prawidłowo odczytać pomiar z suwmiarki z noniuszem?

Odczytaj wartość na podziałce głównej, następnie dodaj wskazanie noniusza (działka noniusza pokrywająca się z działką główną). Wynik to suma tych dwóch wartości.

Co zrobić, gdy noniusz nie wskazuje zera przy zamkniętych szczękach?

Przed pomiarem upewnij się, że zero na podziałce głównej i noniuszu pokrywa się przy całkowicie zamkniętych szczękach. Jeśli nie, suwmiarka wymaga regulacji lub jest uszkodzona.

Jak czyścić suwmiarkę NEO tools 75-000?

Przetrzyj powierzchnie ślizgowe i pomiarowe suchą miękką szmatką. Usuń opiłki metalu, kurz i brud. Nie używaj rozpuszczalników.

Czy można mierzyć przedmioty wirujące?

Nie. Mierzenie elementów w ruchu obrotowym jest niebezpieczne i może spowodować uszkodzenie ciała oraz przyspieszone zużycie powierzchni pomiarowych.

Jak smarować suwmiarkę?

Nanieś cienką warstwę czystego oleju na prowadnice i powierzchnie ślizgowe. Brak smarowania może powodować rysy i utrudniony ruch suwaka.

Do czego służą szczęki do pomiarów wewnętrznych?

Służą do mierzenia średnic otworów. Wsuń je jak najgłębiej i dosuń do powierzchni wewnętrznych.

Jak uniknąć błędu paralaksy przy odczycie?

Patrz prostopadle do podziałek. Jeśli nie jest to możliwe, rozważ użycie suwmiarki cyfrowej, która eliminuje ten błąd.

Jaki jest zakres pomiaru suwmiarki 75-000?

Standardowy zakres dla tego modelu wynosi około 150 mm. Dokładny zakres znajdziesz w instrukcji.

Czy suwmiarką można mierzyć głębokość?

Tak, za pomocą listwy pomiaru głębokości. Ustaw ją prostopadle do powierzchni odniesienia.

Jak przechowywać suwmiarkę?

Przechowuj w suchym miejscu, najlepiej w etui. Unikaj wilgoci i pyłu. Po użyciu wyczyść i lekko nasmaruj.

INSTRUKCJA OBSŁUGI 75-000 NEO tools

Dla zachowania bezpieczeństwa należy posługiwać się wyrobem zgodnie z zaleceniami i informacjami podanymi w niniejszej instrukcji.

OSTRZEŻENIA

• Zarówno szczęki do pomiarów zewnętrznych jak i do pomiarów wewnętrznych oraz powierzchnie do mierzenia zagłębień i odcinków mają ostre krawędzie. Należy zachować uwagę przy posługiwaniu się suwmiarką, aby nie dopuścić do skaleczenia.
• Nie wolno mierzyć jakiejkolwiek rzeczy, znajdującej się w ruchu obrotowym. W takim przypadku zachodzi niebezpieczeństwo uszkodzenia ciała, przez zahaczenie o wirujące części obrabiarki.

Ważne

Przed przystąpieniem do mierzenia należy wytrzeć powierzchnie części • suwmiarki, ślizgających się po sobie, powierzchnie pomiarowe szczęk oraz powierzchnie elementu mierzonego, z opiłków metalu, kurzu i brudu.

- Przed rozpoczęciem mierzenia za pomocą suwmiarki z noniuszem należy upewnić się czy zero podziałki głównej i podziałki noniusza trafiają na siebie, gdy szczęki suwmiarki są dosunięte do siebie. Sprawdzić pod światło czy między szczękami nie pozostaje szczelina.

- Przed rozpoczęciem mierzenia za pomocą listwy do mierzenia głębokości należy upewnić się czy zero podziałki głównej i podziałki noniusza trafiają na siebie, gdy powierzchnia pomiarowa (zakończenia listwy) i powierzchnia odniesienia (zakończenia belki głównej suwmiarki) są ustawione na równej powierzchni płyty wzorcowej.

Nie wolno stosować suwmiarki z noniuszem do mierzenia elementów ● wirujących. Takie postępowanie jest niebezpieczne i powoduje przyspieszone zużycie powierzchni pomiarowych suwmiarki.

- Powierzchnie suwmiarki, ślizgające się po sobie, szczególnie powierzchnie prowadnicy, należy smarować czystym olejem. Brak warstwy oleju może spowodować pojawienie się rys na powierzchniach krytycznych, czego rezultatem będzie brak płynności ruchu suwaka suwmiarki względem prowadnicy.

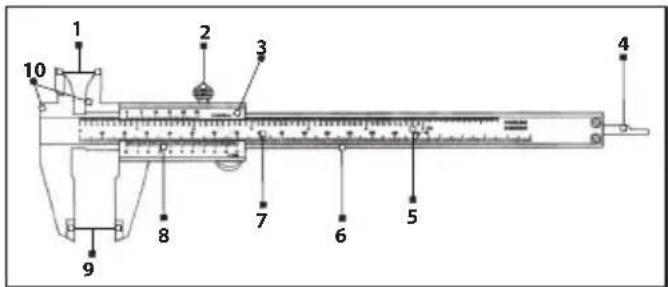

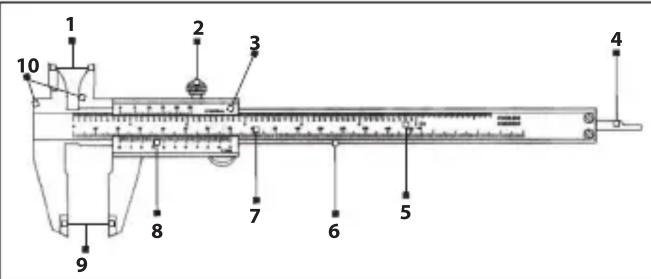

OGÓLNY WYGLĄD SUWMIARKI

Szczęki do pomiarów wewnętrznych1.

Wkręt blokujący przesuwki2.

Suwak3.

Listwa pomiaru głębokości4.

Prowadnica5.

Powierzchnia odniesienia prowadnicy suwmiarki6.

Podziałka główna7.

1. Podziałka noniusza

2. Szczęki do pomiarów zewnętrznych

3. Powierzchnie do pomiarów uskoków

4. Podziałka noniusza

5. Szczęki do pomiarów zewnętrznych
6. Powierzchnie do pomiarów uskoków

DOKONYWANIE POMIARU

Wynik pomiaru uzyskuje się poprzez dodanie wartości odczytu na podziałce noniusza do odczytu na podziałce głównej. Wskazanie na podziałce noniusza podaje kreska podziałki, której położenie odpowiada położeniu którejś działki na podziałce głównej.

A: Odczyt na podziałce głównej

B: Odczyt na podziałce noniusza

C: Wynik pomiaru (=A+B)

A: Odczyt na podziałce głównej B: Odczyt na podziałce noniusza C: Wynik pomiaru (=A+B)

ZALECENIA I WSKAZÓWKI

Siła przy dokonywaniu pomiaru: Nie trzeba dociskać szczęk suwmiarki 1) z nadmierną siłą do elementu mierzonego. Nadmierny docisk może być powodem błędnego pomiaru, ze względu na miejscowe odchylenie się szczęk pomiarowych.

Błąd paralaksy: Dokonując odczytu na podziałkach, głównej i noniusza, należy 2) patrzeć prostopadle do wskazań podziałek. Błąd paralaksy jest spowodowany, gdy kierunek obserwacji odbiega od kierunku prostopadłego. W przypadku, gdynie ma możliwości spogładania prostopadle, zaleca się stosowanie suwmiarek, przy których nie zachodzi możliwość popełnienia błędu paralaksy (takimi suwmiarkami są suwmiarki z odczytem cyfrowym).

Pomiar zewnętrzny: Zbliżyć obiekt mierzony tak blisko powierzchni 3) odniesienia belki głównej suwmiarki, jak to tylko jest możliwe. Dosunąć szczęki pomiarowe do powierzchni zewnętrznych mierzonego elementu.

Pomiar wewnętrzny: Wsunąć szczęki do pomiarów wewnętrznych tak głęboko 4) do mierzonego otworu jak tylko jest to możliwe. Dosunąć szczęki pomiarowe do powierzchni wewnętrznych mierzonego otworu.

Pomiar głębokości: Listwę pomiaru głębokości należy ustawić prostopadle do 5) powierzchni, względem której jest mierzona głębokość.

Pomiar uskoków: Powierzchnie suwmiarki do pomiaru uskoków dosunąć do 6) powierzchni, między którymi jest mierzona odległość.

Błąd ustawienia: W przypadku dużej suwmiarki z noniuszem pozycja 7) dokonywania pomiaru powinna być odpowiednia, aby nie dopuścić do powstania błędu ustawienia. Pomiar dokonany w pozycji pionowej może różnić się od pomiaru dokonanego w pozycji poziomej.
