INSTRUKCJA OBSŁUGI Quava Vermeiren

2. Przed użyciem 118

2.1. Przewidziane zastosowanie i wskazania 118
2.2. Instrukcja bezpieczeństwa i związane z nimi zagrożenia 119
2.3. Symbole na balkoniku 120
2.4. Przy dostawie 121
2.5. Wysyłka I przechowywanie 121

3. Montaż/demontaż i regulacje 122

3.1. Montaż torby 122
3.2. Montaż/demontaż oparcia 122
3.3. Regulacja wysokości 123

4. Korzystanie z balkonika 124

4.1. Hamulec 124
4.2. Składanie / Rozkładanie 125
4.3. Wjeżdżanie na krawężniki 127
4.4. Siadanie, wstawanie i chodzenie 127

5. Konserwacja 128

5.1. Czyszczenie 128
5.2. Dezynfekcja 128
5.3. Kontrole / serwisowanie / naprawy 129
5.4. Ponowne użycie 130
5.5. Usuwanie odpadów 130
5.6. Gwarancja 130

6. Parametry techniczne 131

Gratulacje! Jesteś teraz właścicielem balkonika Vermeiren!

Dziękujemy za zaufanie firmie Vermeiren i jej produktom. Niniejsza instrukcja pomoże właścicielowi w eksploatacji balkonika i korzystaniu z jego opcji. Prosimy o uważne przeczytanie instrukcji obsługi. Pozwoli ona na zapoznanie się z działaniem, możliwościami i ograniczeniami balkonika.

W razie pytań, na które odpowiedzi nie ma w instrukcji, prosimy o kontakt z Państwa wyspecjalizowanym sprzedawcą. Sprzedawca chętnie służy pomocą.

Ważna uwaga

Aby zapewnić bezpieczeństwo i wydłużyć okres użytkowania produktu, prosimy o dbanie o niego oraz regularne dokonywanie przeglądów i serwisowanie.

Instrukcja obejmuje najnowsze rozwiązania zastosowane w produkcie. Firma Vermeiren ma prawo do wprowadzania zmian w produktach tego typu bez obowiązku adaptowania lub wymiany podobnych, poprzednio dostarczonych produktów.

Ilustracje produktu zamieszczone w instrukcji są wyłącznie poglądowe. Szczegóły prezentowanego produktu mogą się różnić od rzeczywistego produktu posiadanego przez użytkownika.

Dostępne informacje

W naszej witrynie internetowej http://www.vermeiren.com/ zawsze znajduje się najnowsza wersja odpowiednich informacji. Prosimy regularnie odwiedzać witrynę, ponieważ możemy w niej zamieszczać zaktualizowane informacje.

Osoby z zaburzeniami wzroku mogą pobrać elektroniczną wersję niniejszej instrukcji i odsłuchać ją przy użyciu oprogramowania zamieniającego tekst na mowę.

	Instrukcja obsługiDla użytkownika i wyspecjalizowanego sprzedawcy
	Podręcznik serwisowy dla balkonikówDla wyspecjalizowanego sprzedawcy
	Deklaracja zgodności WE

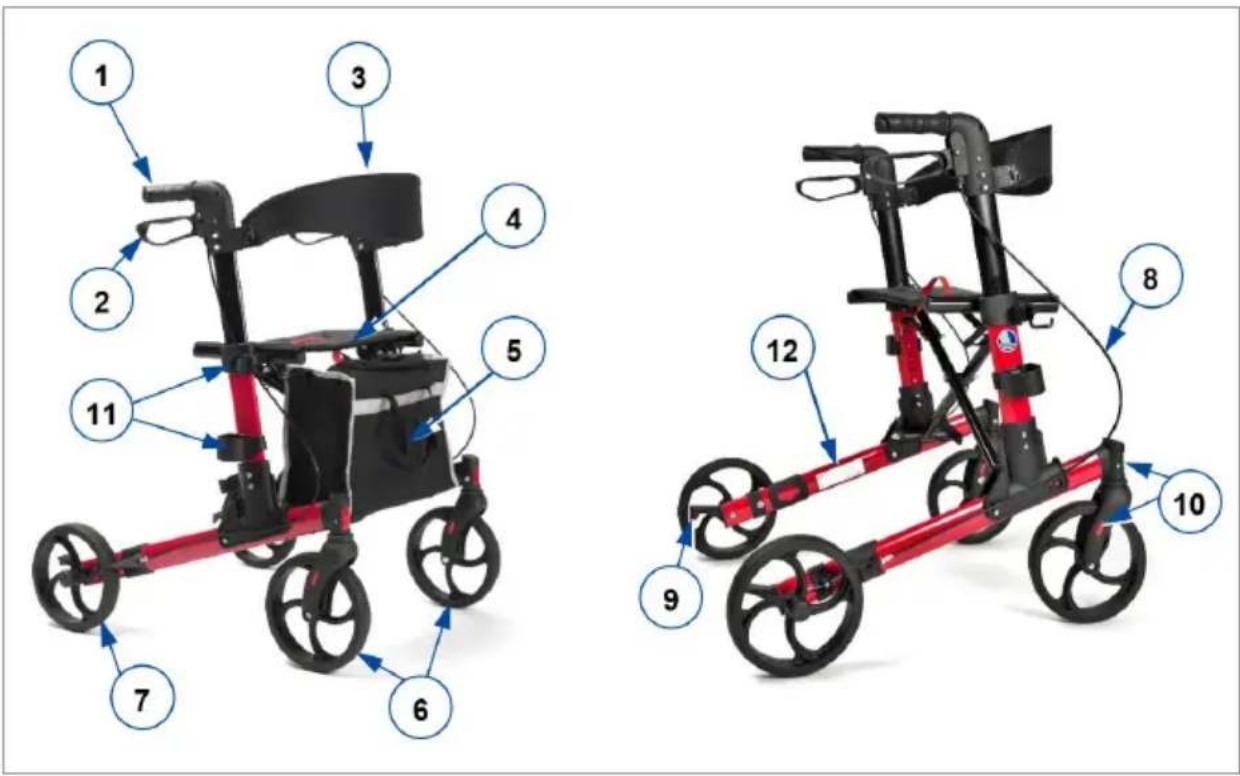

1. Twój produkt

PL

1. Uchwyty
2. Dźwignia hamulca
3. Oparcie
4. Siedzisko
5. Torba
6. Przednie koła
7. Tylne koła
8. Linka hamulcowa
9. Dźwignia przechylania
10. Reflektory
11. Uchwyt na laskę
12. Tabliczka znamionowa

2. Przed użyciem

2.1. Przewidziane zastosowanie i wskazania

• Ten produkt jest wyrobem medycznym.
• Wskazania i przeciwwskazania: Balkonik jest przeznaczony do wspomagania nóg podczas chodzenia i codziennych czynności. Nie używaj balkonika, jeśli masz inne ograniczenia fizyczne, które mogą sprawiać, że używanie balkonika nie będzie bezpieczne, np. słabe ramię, zaburzenia równowagi, upośledzenie wzroku, utrata części ciała ...
• Balkonik został zaprojektowany i jest produkowany wyłącznie w celu używania jako pomoc przy chodzeniu dla jednej osoby o maksymalnej wadze 136 kg.
• Balkonik kompensuje brak odpowiedniego wsparcia przez nogi, dzięki możliwości oparcia się na balkoniku lub poruszania wraz z nimi, korzystając z siły rąk i klatki piersiowej. Balkonik zapewnia lepszą stabilność, wsparcie i bezpieczeństwo podczas chodzenia.

• Można go używać w pomieszczeniach i na zewnątrz.

• Nie jest przeznaczony do transportu towarów ani większej liczby osób niż użytkownik. Nie jest on również przeznaczony do użytku jako pomoc w transporcie w pozycji siedzącej.

• Należy korzystać z niego tylko na powierzchniach, na których wszystkie cztery koła dotykają podłoża. Nie należy używać balkonika w terenie skalistym, wyboistym lub piaszczystym, ani w miejscach o stromym nachyleniu. Mogłoby to spowodować brak stabilności balkonika. Spacery z balkonikiem należy odbywać na płaskich, stabilnych powierzchniach z fazowanymi krawężnikami.

• Gwarancja na produkt jest udzielona przy założeniu normalnego użytkowania i konserwacji, opisanych w niniejszej instrukcji.
  Uszkodzenie produktu spowodowane nieprawidłową eksploatacją lub brakiem konserwacji spowoduje unieważnienie gwarancji.

• Należy zapoznać się z wszystkimi danymi technicznymi i ograniczeniami balkonika, które są podane w §6..

2.2. Instrukcja bezpieczeństwa i związane z nimi zagrożenia

PL

!JWAGA

Ryzyko obrażeń

- Należy przeczytać zalecenia podane w niniejszej instrukcji i postępować zgodnie z nimi. Niestosowanie się do tych zaleceń może spowodować uraz lub uszkodzenie produktu.

Podczas użytkowania należy pamiętać o ostrzeżeniach ogólnych:

- Sprawdź, czy kamienie lub inne przedmioty nie blokują kół balkonika.

- Przed użyciem balkonika jako pomocy przy wstawaniu sprawdź, czy obie dźwignie hamulców są w położeniu postojowym. Kiedy staniesz wygodnie i stabilnie, możesz odblokować hamulce postojowe.

- Podczas chodzenia trzymaj obiema dłońmi za rączki.

- Pamiętaj, że niektóre części balkonika mogą stać się bardzo gorące lub zimne ze względu na temperaturę otoczenia, promieniowanie słoneczne, urządzenia grzewcze itp. Dotykając ich, należy zachować ostrożność.

- Przed każdym użyciem sprawdź, czy regulatory wysokości są pewnie unieruchomione, patrz §3.3..

- Nie trzymaj rączek mokrymi rękami. To mogłoby spowodować utratę pewności chwytu i równowagi.

- Nie zjeżdżaj balkonikiem na jezdnię. Zawsze pozostawaj na chodniku.

- Przestrzegaj instrukcji konserwacji i serwisu. Producent nie odpowiada za szkody spowodowane przez nieprawidłowe serwisowanie/konserwację.

Każdy poważny incydent [MDR (UE) 2017/745 §2 (65)], który miał miejsce w związku z urządzeniem, powinien zostać zgłoszony wytwórcy oraz właściwemu organowi państwa członkowskiego, w którym użytkownik i/lub pacjent ma siedzibę.

Korzystając z chodzika musisz być świadomym, że w zależności od użytych ustawień może on kolidować z niektórychi systemami antykradzieżowymi. Może to spowodować uruchomienie alarmu w sklepie.

2.3. Symbole na balkoniku

i Tabliczka znamionowa jest umieszcona na lewej tylniej nóżce po wewnętrznej stronie

	Maksymalna masa użytkownika w kg
	Oznaczenie typu
	Numer artykułu
	Numer seryjny
	Wyrób medyczne
	Producent
	Data produkcji
	Deklaracja zgodności
	Uwaga: ważna informacja
	Zaleca się przeczytanie instrukcji

2.4. Przy dostawie

PL

Dostarczony produkt należy rozpakować i sprawdzić, czy zawiera wszystkie elementy. Powinny zostać dostarczone następujące elementy:

• Rama podstawy z siedziskiem, 4 koła, 2 układy hamulcowe i 2 regulowane uchwyty;
• Torba
• Uchwyt na laskę
• Oparcie
• Instrukcja

Proszę sprawdzić wyrób pod kątem zniszczeń w transporcie. W przypadku stwierdzenia jakichkolwiek uszkodzeń po dostawie, należy się skontaktować z przewoźnikiem.

2.5. Wysyłka I przechowywanie

Transport i przechowywanie balkonika powinny się odbywać zgodnie z parametrami technicznymi w §6.. Upewnij się, że balkonik jest przechowywany w stanie suchym.

Należy zapewnić dostateczną osłonę lub opakowanie, aby chronić balkonik przed korozją i ciałami obcymi (np. morską wodą, morskim powietrzem, piaskiem, pyłem).

Należy zadbać o to, aby nad balkonikiem lub obok niego nie znajdowały się żadne przedmioty, które mogłyby go uszkodzić.

Jeśli opakowanie Twojego produktu zostało uszkodzone, (nieumyślnie) otwarte lub miało kontakt z niekorzystnymi warunkami środowiskowymi (wilgoć, ciepło itp.) podczas dostawy, sprawdź integralność urządzenia. W razie wątpliwości skontaktuj się ze swoim specjalistycznym sprzedawcą.

3. Montaż/demontaż i regulacje

!WAGA

Ryzyko obrażeń

- Nie zbliżać palców, klamer, biżuterii ani ubrań do mechanizmu składania.

3.1. Montaż torby

!WAGA

Ryzyko upadku lub przewrócenia

- Nie przeładowuj torby.

Maksymalne obciążenie torby jest podane w §6..

Torba na zakupy powinna być zamocowana na haczykach poniżej siedziska. W tym celu torba wyposażona jest w dwie pętle, po jednej na obu stronach torby.

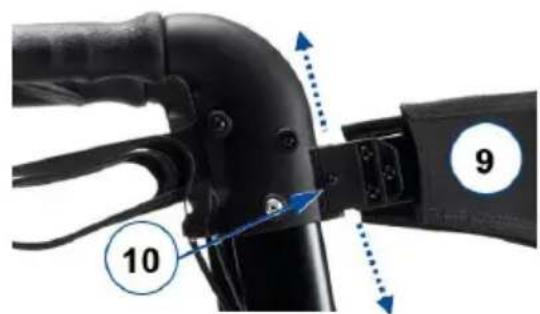

3.2. Montaż/demontaż oparcia

!WAGA

Ryzyko upadku

- Przed użyciem siedziska upewnij się, że pas oparcia (9) jest dobrze przymocowany do ramy. Sprawdź, czy wszystkie śruby, wkręty i nakrętki pasa (9) są dobrze dokręcone.

Pas i uchwyt można łatwo założyć, nasuwając jego zaczep na wystającą część wspornika na ramie, patrz przykład na rysunku. Wciskaj go w dół i dokręć śrubę (10).

Aby zdjąć pas, należy poluzować śrubę i przesuń jego zaczep do góry, aż wysunie się ze wspornika.

10 9

PL

3.3. Regulacja wysokości

!WAGA

Ryzyko upadku lub przewrócenia

• Dobrze umocuj rączki przed użyciem balkonika.
• Nie przekraczać minimalnej lub maksymalnej regulacji wskazanej na uchwytach. Twój balkonik nie będzie już stabilny.

!WAGA

Ryzyko uszkodzenia

- Nie podciągaj rączek zbyt wysoko, aby nie uszkodzić linki hamulcowej.

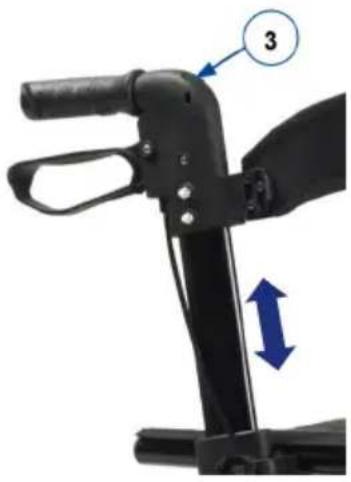

Można zmienić wysokość balkonika, odpowiednio ustawiając rączki:

1. Ustaw balkonik w trybie parkingowym, patrz §4.1..
2. Naciśnij i przytrzymaj przycisk regulacji (3) na uchwycie.
3. Ustaw wysokość uchwytu, podnosząc go lub opuszczając (6 różnych położen, skokowo). Zwolnij przycisk (3), aby zablokować regulację wysokości.
4. Pociągnij uchwyt do góry i naciśnij go w dół, aby sprawdzić, czy jest zablokowany.
5. W taki sam sposób ustaw drugą rączkę. Sprawdź, czy rączki są na tej samej wysokości.

Kiedy stoisz prosto, uchwyty powinny być na tej samej wysokości co nadgarstki. Opuść luźno ramiona.

4. Korzystanie z balkonika

4.1. Hamulec

!WAGA

Ryzyko upadku

- Aby zapewnić sobie bezpieczeństwo, sprawdź działanie hamulców. Na stan układu hamulcowego wpływa jego zużycie, a także obecność oleju i innych zanieczyszczeń na tylnych kołach i w mechanizmie hamulcowym.

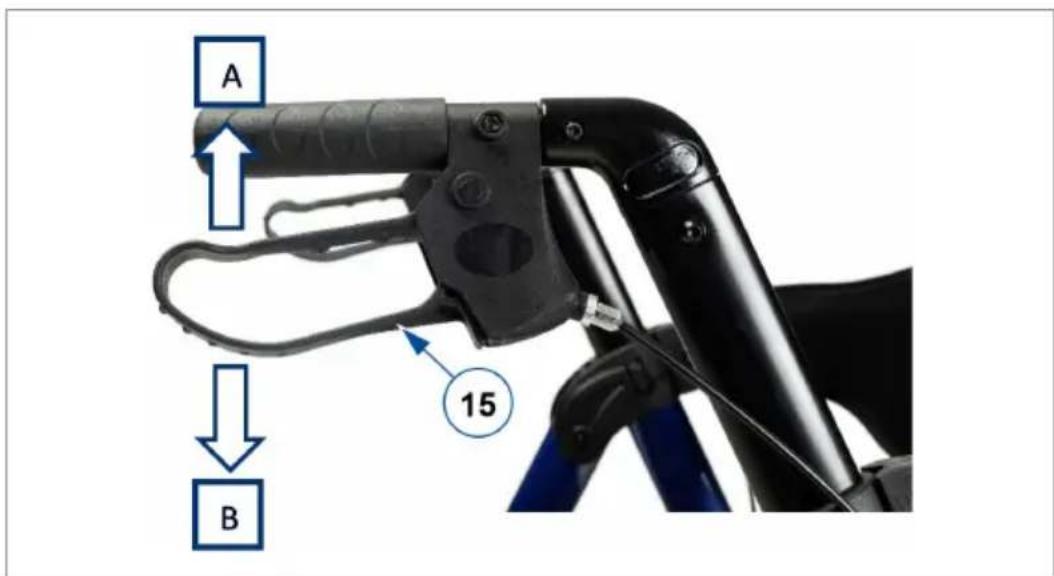

Balkonik jest wyposażony w hamulce sterowane za pomocą dwóch dźwigni hamulców (15). Dźwignie hamulców mogą być użyte do dwóch rodzajów hamowania – obsługi hamulców jezdnych i hamulców postojowych.

!WAGA

Ryzyko uszkodzenia

- Nie pchaj balkonika zbyt mocno, gdy są wciśnięte hamulce jezdne. To może powodować uszkodzenie opon lub hamulców.

Aby użyć hamulców jezdnych, pociągnij obie dźwignie hamulców (15) jednocześnie do góry [A] ruchem ściskającym. Aby przerwać hamowanie, zwolnij dźwignie hamulców.

Aby użyć hamulców postojowych, naciśnij obie dźwignie hamulców (15) w dół, do położenia zablokowanego [B]. Zawsze używaj obu hamulców postojowych na raz. Aby wyłączyć tryb postojowy, pociągnij obie dźwignie hamulców jednocześnie do góry.

A 15 B

4.2. Składanie / Rozkładanie

AJWAGA

Ryzyko przycięcia

- Nie zbliżać palców, klamer, biżuterii ani ubrań do mechanizmu składania.

!WAGA

Ryzyko upadku

- Sprawdź, czy balkonik jest w pełni otwarty i czy rama jest zablokowana.

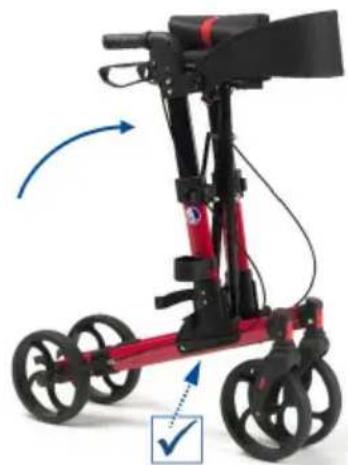

4.2.1. Rozkładanie balkonika

1. Ustaw przyrząd czterema kołami na podłodze, z uchwytami przed sobą.
2. Podnieś oba uchwyty do całkowicie wyprostowanego położenia i odsuń je od siebie.

i Przed rozłożeniem siedziska sprawdź, czy uchwyty są całkowicie wyprostowane: plastikowy uchwyt musi zatrzasnąć się na dolnej rurze ramy. Jeśli nie, rama nie może zostać w pełni otwarta. W takim

przypadku pociągnij siedzisko ponownie do góry, aby zamknąć ramę i powtórz krok 2.

1. Obiema rękami naciśnij boki siedziska. Naciskaj na rurki ramy, aż rama zostanie zablokowana; podczas blokowania słychać kliknięcie.
2. Sprawdź, czy rama jest zablokowana, naciskając uchwyty w kierunku jeden do drugiego.
3. Ustaw rączki na żądanej wysokości (patrz §3.3.).

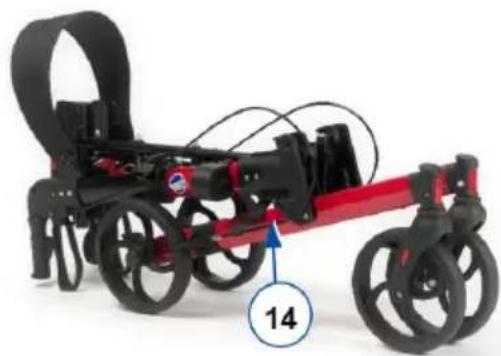

4.2.2. Składanie balkonika

1. Wyjmij laskę i torbę na zakupy.
2. Pociągnij siedzisko w górę za pasek.
3. Naciśnij uchwyty w kierunku jeden do drugiego, aby zamknąć ramę.
4. Gdy rama jest w najniższym położeniu, przesuń uchwyty w dół.
5. Owiń pasek (14) wokół górnej i dolnej części stelaża Przeciągnąć pasek przez klamrę i zapiąć go na rzep.

4.3. Wjeżdżanie na krawężniki

PL

!WAGA

Ryzyko upadku

- Wjeżdżaj na krawężniki prosto, z oboma kołami przednimi wyrównanymi wobec krawężnika. Utrzymuj balkonik w pobliżu.

Aby uprościć pokonywanie małych przeszkód, takich jak krawężniki, rolator wyposażony jest w elementy pomocne w przechylaniu na dwóch tylnich kołach.

1. Upewnij się, że stoisz stabilnie i trzymasz obie rączki.
2. Aby podnieść przednie koła, naciśnij stopą dźwignię przechylania (21).
3. Trzymaj balkonik w tym położeniu za pomocą rączek i przesuwaj powoli do przodu, aż przednie koła znajdą się na krawężniku.
4. Teraz podnieś rączki i pójdź do przodu, aby ustawić tylne koła na krawężniku.
5. Gdy balkonik już stoi pewnie, możesz wejść na krawężnik.

4.4. Siadanie, wstawanie i chodzenie

!JWAGA

Ryzyko upadku

- Zanim usiądziesz, sprawdź, czy obie dźwignie hamulców znajdują się w położeniu parkowania, patrz §4.1.. Dźwignie hamulców muszą pozostawać w tym położeniu, aż znowu zaczniesz chodzić. Ustaw stopy między dwoma kołami tylnymi.

- Nie należy napędzać chodzika w pozycji siedzącej.

1. Wciśnij obie dźwignie hamulców do położenia parkowania.
2. Opierając się na rączkach, obróć się i usiądź na siedzisku.
3. Aby znowu wstać, oprzyj się na rączkach i obróć.
4. Podciągnij obie dźwignie hamulców do góry i użyj hamulców jezdnych.
5. Zwolnij dźwignie hamulców i zrób krok naprzód, z balkonikiem blisko ciała.

5. Konserwacja

i Regularna konserwacja zapewnia utrzymanie pełnej sprawności balonika. Instrukcję konserwacji można znaleźć w witrynie Vermeiren: www.vermeiren.com.

5.1. Czyszczenie

Do mycia balkonika używaj miękkiej, wilgotnej ściereczki i letniej wody z dodatkiem łagodnego, domowego mydła. Nie dopuszczaj do długotrwałego namaczania. Do czyszczenia nie używaj ściernych środków czyszczących.

5.2. Dezynfekcja

!WAGA

Ryzyko uszkodzenia

- Dezynfekcja może być przeprowadzana tylko przez przeszkolone osoby. Skonsultować się ze specjalistycznym dystrybutorem.

Do mycia łożka używać miękkiej, wilgotnej ściereczki i letniej wody z delikatnym mydłem.

5.3. Kontrole / serwisowanie / naprawy

PL

Oczekiwany okres użytkowania balkonika wynosi 5 lat. Trwałość balkonika jest zależna od jego użytkowania, przechowywania, konserwacji, serwisowania i czyszczenia.

Przed ponownym użyciem balkonika, należy sprawdzić następujące punkty:

• Kompletność.
• Mechanizm składania: czy działa prawidłowo.
• Śruby i nakrętki: mocno dokręcone.
• Hamulce: prawidłowe działanie.
• Koła (stabilność, skręcanie w żądanym kierunku, śruby ustalające).
• W przypadku powtarzającego się kontaktu z drutami, włosami lub innymi pozostałościami, koła mogą zostać zablokowane. Należy regularnie sprawdzać, czy koła obracają się swobodnie i czy są w dobrym stanie;
• Rama (odkształcenia, stabilność, połączenia);
• Uchwyty (bezpieczne blokowanie systemu regulacji wysokości, solidne wsparcie uchwytów).
• Siedzisko, oparcie i torba (sprawdzić pod kątem zużycia lub uszkodzenia).

Rolator skonstruowany jest z aluminiowych i plastikowych elementów. Zalecamy, aby kontrolować produkt co najmniej raz na rok. Częstotliwość serwisowania zależy jednak od części i intensywności eksploatacji. Należy się skonsultować z wyspecjalizowanym sprzedawcą w celu uzgodnienia częstotliwości serwisu.

Naprawa i wymiana części mogą być wykonywane tylko przez osoby

przeszkolone. Należy używać wyłącznie oryginalnych części zamiennych Vermeiren.

Warto korzystać z usług oferowanych przez wyspecjalizowanego sprzedawcę. On/ona chętnie udzieli pomocy w zakresie serwisu i napraw.

5.4. Ponowne użycie

Przed każdym ponownym użyciem rolkę należy zdezynfekować, skontrolować i poddać konserwacji zgodnie z instrukcjami w §5.1. i §5.2..

5.5. Usuwanie odpadów

Po zakończeniu użytkowania należy poddać balkonik utylizacji zgodnie z lokalnie obowiązującymi przepisami w zakresie ochrony środowiska. Najlepszym sposobem, aby to zrobić jest demontaż balkonika, w celu ułatwienia transportu części nadających się do przetworzenia.

5.6. Gwarancja

Gwarancja na produkt podlega ogólnym warunkom każdego kraju.

6. Parametry techniczne

PL

Parametry techniczne zamieszczone poniżej dotyczą tylko tego balkonika, przy standardowych ustawieniach i optymalnych warunkach otoczenia.

Podczas użytkowania należy uwzględnić te dane.

Marka Vermeiren
Grupa produktów Balkonik
Typ Quava
Opis Wymiary
Maksymalna waga użytkownik 136 kg
Maksymalna waga ładunku w torbie 5 kg
Długość całkowita 710 mm
Długość po złożeniu 910 mm
Łączna szerokość 655 mm
Szerokość po złożeniu 280 mm
Łączna wysokość 830 - 955 mm
Wysokość po złożeniu 340 mm
Wysokość rączek	830 - 955 mm
Zalecana wysokość ciała	1650 - 1950 mm
Odległość między uchwytami	490 mm
Wysokość siedziska 540 mm
Szerokość siedziska	450 mm
Głębokość siedziska	225 mm
Ciężar całkowity- bez koszyka i pasa oparcia	6,85 kg6,2 kg
Średnica koła	200 x 35 mm
Hamulce	Hamulce jezdne i postojowe
Promień skrętu	895 mm
Temperatura użytkowania	+5°C - +41°C
Wilgotność powietrza do przechowywania i użytkowania	30% - 70%
Producent zastrzega sobie prawo do wprowadzania zmian parametrów technicznych.Tolerancja pomiarów +- 15 mm / 1,5 kg / 1,5°
