BEDIENUNGSANLEITUNG Quava Vermeiren

2. Vor der Benutzung 62

2.1. Bestimmungsgemäße Verwendung und Indikationen 62
2.2. Sicherheitshinweise und mögliche Risiken 63
2.3. Symbole an dem Rollator 64
2.4. Bei Lieferung 65
2.5. Transport und Aufbewahrung 65

3. Montage/Demontage und Anpassungen 66

3.1. Befestigen der Aufbewahrungstasche 66
3.2. Montieren/Abbauen der Rückenlehne 66
3.3. Höhenverstellung 67

4. Benutzen des Rollators 68

4.1. Bremssystem 68
4.2. Falten / Entfalten 70
4.3. Bewältigen von Bordsteinkanten 72
4.4. Setzen, Aufstehen und Gehen 73

5. Wartung 73

5.1. Reinigung 73
5.2. Desinfektion 74
5.3. Inspektion / Wartung / Reparatur 74
5.4. Wiederbenutzung 75
5.5. Entsorgung 75
5.6. Garantie 75

6. Technische Daten 76

Vorwort

DE

Herzlichen Glückwunsch! Sie sind nun Besitzer eines Vermeiren-Rollator!

Vielen Dank für Ihr Vertrauen in Produkte von Vermeiren. Dieses Handbuch soll Ihnen bei der Benutzung dieses Rollators und seiner Bedienmöglichkeiten helfen. Lesen Sie es daher bitte aufmerksam durch, um sich mit der Bedienung, den Fähigkeiten und Beschränkungen Ihres Rollator vertraut zu machen.

Sollten Sie nach der Lektüre dieses Handbuchs noch Fragen haben, können Sie sich jederzeit an Ihren Fachhändler wenden. Er wird Ihnen gerne in dieser Angelegenheit weiterhelfen.

Wichtiger Hinweis

Um Ihre Sicherheit zu gewährleisten und die Nutzungsdauer Ihres Produkts zu verlängern, sollten Sie es gut behandeln und regelmäßig überprüfen und/oder warten lassen.

Dieses Handbuch enthält die neuesten Produktentwicklungen. Vermeiren behält sich das Recht vor, Veränderungen an dieser Art von Produkt vorzunehmen, ohne eine Verpflichtung einzugehen, ähnliche bereits ausgelieferte Produkte anzupassen oder auszutauschen.

Die Produktabbildungen dienen zur Verdeutlichung der Anweisungen. Das gezeigte Produkt kann in Details von Ihrem Produkt abweichen.

Verfügbare Informationen

Auf unserer Webseite http://www.vermeiren.com/ finden Sie stets die aktuellste Version der folgenden Informationen. Informieren Sie sich bitte regelmäßig auf dieser Website nach eventuell verfügbaren Aktualisierungen.

Sehbehinderte Menschen können sich die elektronische Version dieses Handbuchs herunterladen und mit Hilfe einer Sprachsyntheselösung („Text-to-Speech-Software“) vorlesen lassen.

	BedienungsanleitungFür Benutzer und Fachhändler
	Wartungshandbuch für RollatorenFür Fachhändler
	EG-Konformitätserklärung

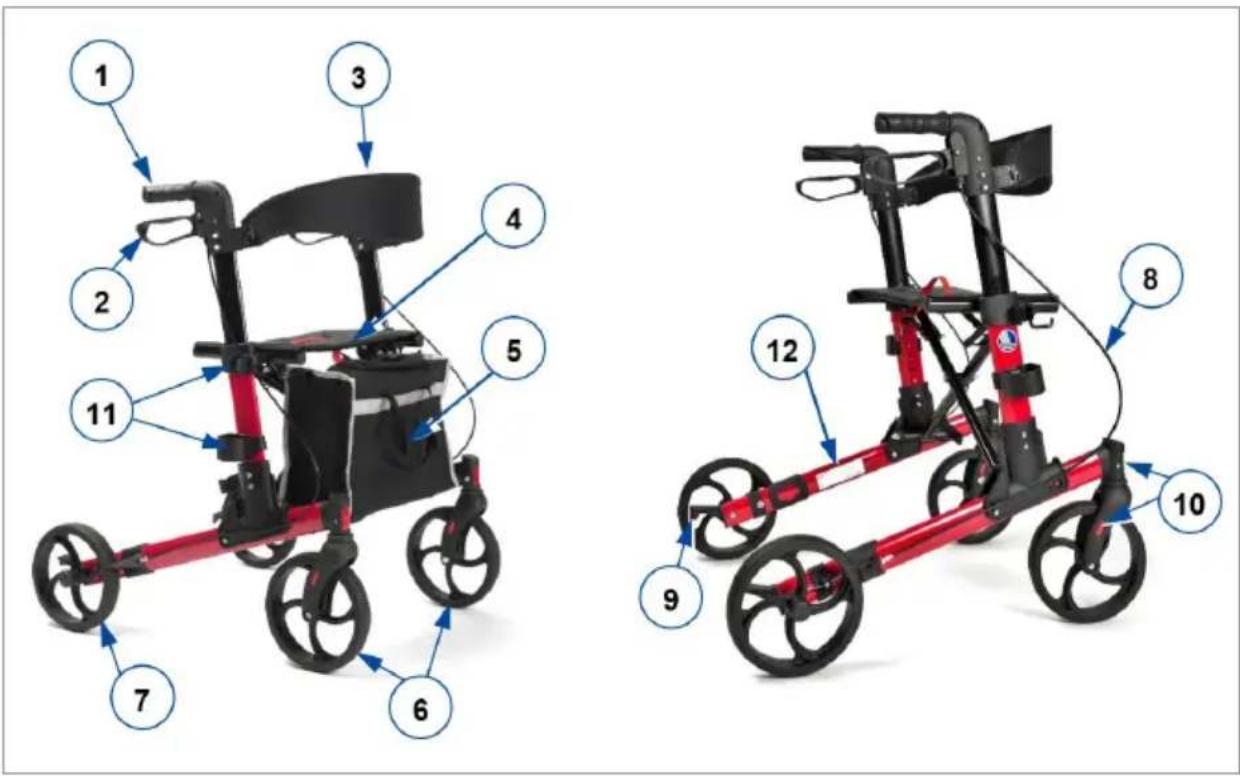

1. Ihr Produkt

DE

1. Handgriffe
2. Bremshebel
3. Rücken
4. Sitz
5. Aufbewahrungstasche
6. Vorderräder
7. Hinterräder
8. Bremskabel
9. Kipphilfe
10. Reflektoren
11. Halterung für Gehstock
12. Typenschild

2. Vor der Benutzung

2.1. Bestimmungsgemäße Verwendung und Indikationen

• Dieses Produkt ist ein Medizinprodukt.
• Indikationen und Kontraindikationen: Der Rollator dient zur Unterstützung der Beinfunktion beim Gehen und bei alltäglichen Aktivitäten. Benutzen Sie Ihren Rollator nicht, wenn Sie andere körperliche Einschränkungen haben, durch die die Nutzung des Rollators unsicher wird, zum Beispiel bei geschwächter/eingeschränkter Armfunktion, bei Gleichgewichtsstörungen, Sehbehinderung, Gliedmaßenverlust, usw.
• Der Rollator ist ausschließlich als Gehhilfe für eine Person mit einem maximalen Gewicht von 136 kg vorgesehen.
• Indem Sie sich mit den oberen Extremitäten oder dem Rumpf auf den Rollator stützen oder diesen verschieben, gleicht der Rollator die verminderte Belastbarkeit oder Leistungsfähigkeit der unteren Extremitäten aus. Außerdem sorgt er für eine bessere Unterstützung und Sicherheit beim Gehen.
• Der Rollator kann sowohl in Räumen als auch im Freien verwendet werden.
• Der Rollator ist nicht für den Transport von Gegenständen und/oder von mehr Personen als dem Benutzer vorgesehen. Er ist auch nicht dazu bestimmt, im Sitzen als Transporthilfe verwendet zu werden.
• Er darf nur auf einem ebenen Untergrund verwendet werden, bei dem alle vier Räder Bodenkontakt haben. Nutzen Sie den Rollator nicht auf steinigen, holperigen oder sandigen Böden oder starkem Gefälle, da sonst Kippgefahr besteht. Führen Sie den Rollator beim Gehen immer über einen ebenen, stabilen Untergrund und abgesenkte Bordsteinkanten.
• Die Garantie für dieses Produkt beruht auf dessen normaler Benutzung und Wartung wie in diesem Handbuch beschrieben. Schäden an Ihrem Produkt, die auf unsachgemäße Benutzung oder mangelnde Wartung zurückzuführen sind, führen zum Erlöschen der Garantie.
• Sehen Sie sich auch die technischen Daten und die Grenzen Ihres Rollators in Abschnitt 6. an.

2.2. Sicherheitshinweise und mögliche Risiken

DE

AORSICHT

Verletzungsgefahr

- Bitte lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, da andernfalls Verletzungsgefahr besteht oder Ihr Produkt beschädigt werden kann.

Beachten Sie bei der Benutzung die folgenden allgemeinen Warnhinweise:

• Achten Sie darauf, dass sich keine Steine oder andere Gegenstände in den Laufflächen der Räder befinden und dadurch die Räder des Rollators blockieren.
• Achten Sie darauf, dass beide Feststellbremsen erst immer in die Parkposition gestellt werden, bevor Sie den Rollator als Hilfsmittel zum Aufstehen benutzen. Lösen Sie die Feststellbremsen erst, wenn Sie sicher stehen.
• Halten Sie beide Hände an den Handgriffen, wenn Sie vorwärts gehen.
• Beachten Sie, dass bestimmte Teile Ihres Rollators infolge der Umgebungstemperatur, Sonneneinstrahlung, Heizkörpern usw. sehr warm oder sehr kalt werden können. Daher ist beim Berühren Vorsicht geboten.
• Überprüfen Sie vor jedem Gebrauch, ob die Höhenverstellungen fest gesichert sind, siehe Abschnitt 3.3..
• Fassen Sie die Handgriffe nicht mit nassen Händen an. Sie könnten abrutschen und den Halt verlieren.
• Begeben Sie sich mit Ihrem Rollator nicht in den fließenden Verkehr. Bleiben Sie auf dem Fußweg.
• Beachten Sie die Pflege- und Wartungshinweise. Bei Schäden aufgrund von mangelnder Wartung/Pflege haftet der Hersteller nicht.

Jeder schwerwiegende Zwischenfall [MDR (EU) 2017/745 §2 (65)], der im Zusammenhang mit dem Gerät aufgetreten ist, sollte dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/oder Patient niedergelassen ist, gemeldet werden.

Denken Sie bitte daran, dass Ihr Rollator je nach den verwendeten Einstellungen einige Diebstahlsicherungen stören kann. Dadurch kann der Alarm ausgelöst werden.

2.3. Symbole an dem Rollator

Das Typenschild befindet sich auf dem linken hintere Stütze an der Innenseite des Grundrahmens.

	Maximalgewicht des Benutzers (in kg)
	Typbezeichnung
	Katalognummer
	Seriennummer
	Medizinprodukt
	Hersteller
	Produktionsdatum
	Konformitätserklärung
	Achtung: wichtige Informationen
	Bitte Bedienungsanleitung beachten

2.4. Bei Lieferung

DE

Packen Sie Ihr Produkt aus und kontrollieren Sie, ob die Lieferung vollständig ist. Folgende Teile müssen enthalten sein:

• Rollator-Rahmen mit Sitz, 4 Räder, 2 Bremssysteme und 2 verstellbare Handgriffe.
• Aufbewahrungstasche
• Halterung für Gehstock
• Rücken
• Handbuch

Prüfen Sie Ihr Produkt auf Transportschäden. Sollten Sie nach der Auslieferung Schäden feststellen, kontaktieren Sie bitte den Spediteur.

2.5. Transport und Aufbewahrung

Versand und Aufbewahrung des Rollators sollten gemäß den technischen Spezifikationen in §6. erfolgen. Achten Sie darauf, dass der Rollator an einem trockenen Ort aufbewahrt wird.

Schützen Sie den Rollator mit einer geeigneten Abdeckung oder Verpackung gegen Rost und das Eindringen von Fremdkörpern (z. B. Salzwasser, Seeluft, Sand und Staub).

Achten Sie beim Aufbewahren des Rollators darauf, dass keine anderen Gegenstände auf dem Rollator abgelegt oder daran gelehnt werden, weil der Rollator hierdurch beschädigt werden kann.

Wenn die Verpackung Ihres Produkts bei der Lieferung beschädigt, (unbeabsichtigt) geöffnet oder durch Umwelteinflüsse (Feuchtigkeit, Hitze,...) beeinträchtigt wurde, überprüfen Sie bitte die Unversehrtheit Ihres Produkts. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler.

3. Montage/Demontage und

Anpassungen

VORSICHT

Verletzungsgefahr

- Halten Sie Finger, Schnallen, Schmuck und Kleidung vom Klappmechanismus fern.

3.1. Befestigen der Aufbewahrungstasche

AORSICHT

Sturz- oder Kipprisiko

- Beladen Sie die Aufbewahrungstasche nicht zu schwer.

Die maximale Zuladung der Aufbewahrungstasche ist in Abschnitt 6. angegeben.

Die Aufbewahrungstasche muss an den Haken unter dem Sitz aufgehängt werden. Zu diesem Zweck ist die Aufbewahrungstasche auf jeder Seite mit einer Schlaufe versehen.

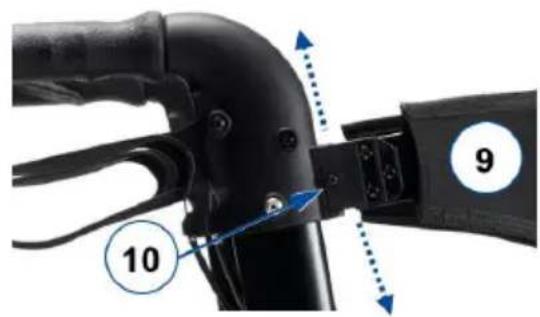

3.2. Montieren/Abbauen der Rückenlehne

VORSICHT

Sturzgefahr

- Bevor Sie den Sitz benutzen, stellen Sie sicher, dass der Rückengurt (9) korrekt befestigt ist. Überprüfen Sie, ob alle Schrauben, Bolzen und Muttern des Gurts (9) fest angezogen sind.

Gurt und Halterung können auf einfache Weise angebracht werden, indem die Basis über den hervorstehenden Teil der Stütze am Rahmen geschoben wird, siehe Abbildung. Drücken Sie die Basis herunter bis zum Boden und ziehen Sie die Schraube (10) fest.

Zum Entfernen des Rückengurts lösen Sie die Schraube und schieben Sie die Basis wieder nach oben von der Stütze herunter.

10 9

3.3. Höhenverstellung

AORSICHT

Sturz- oder Kipprisiko

• Prüfen Sie vor jeder Nutzung des Rollators, ob die Handgriffe sicher festgestellt sind.
• Überschreiten Sie nicht die max. und min. Höhe wie angegeben auf die Handgriffe, da Ihr Rollator sonst nicht mehr stabil und sicher genutzt werden kann.

AORSICHT

Beschädigungsgefahr

- Ziehen Sie die Handgriffe nicht zu hoch, damit das Bremskabel nicht beschädigt wird.

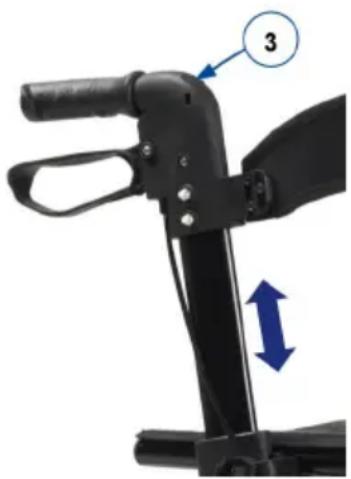

Die Höhe des Rollators kann durch Einstellen der Handgriffe angepasst werden:

1. Bringen Sie Ihren Rollator in die Parkposition, Abschnitt 4.1..
2. Drücken Sie den Knopf (3) für die Höhenverstellung ein und halten Sie ihn gedrückt.

3. Stellen Sie die Höhe des Handgriffs ein, indem sie diesen nach oben oder nach unten bewegen (6 verschiedenen Positionen, in einzelnen Schritten). Lassen Sie den Knopf (3) los, um die Höhenverstellung zu arretieren.

4. Ziehen Sie den Handgriff nach oben und schieben Sie ihn nach unten, um zu überprüfen, ob er korrekt arretiert ist.

5. Stellen Sie den anderen Handgriff auf die gleiche Weise ein. Stellen Sie sicher, dass sich beide Handgriffe auf der gleichen Höhe befinden.

Wenn Sie aufrecht stehen, sollten sich die Handgriffe auf der Höhe Ihrer Handgelenke befinden. Lassen Sie Ihre Arme dabei locker hängen.

4. Benutzen des Rollators

4.1. Bremssystem

VORSICHT

Sturzgefahr

- Um Ihre Sicherheit zu gewährleisten, sollten Sie die Funktion der Bremsen vor jeder Nutzung kontrollieren. Der Zustand des Bremssystems kann durch Verschleiß, die Anwesenheit von Öl und anderen Verunreinigungen an den Hinterrädern und dem Bremsmechanismus beeinträchtigt werden.

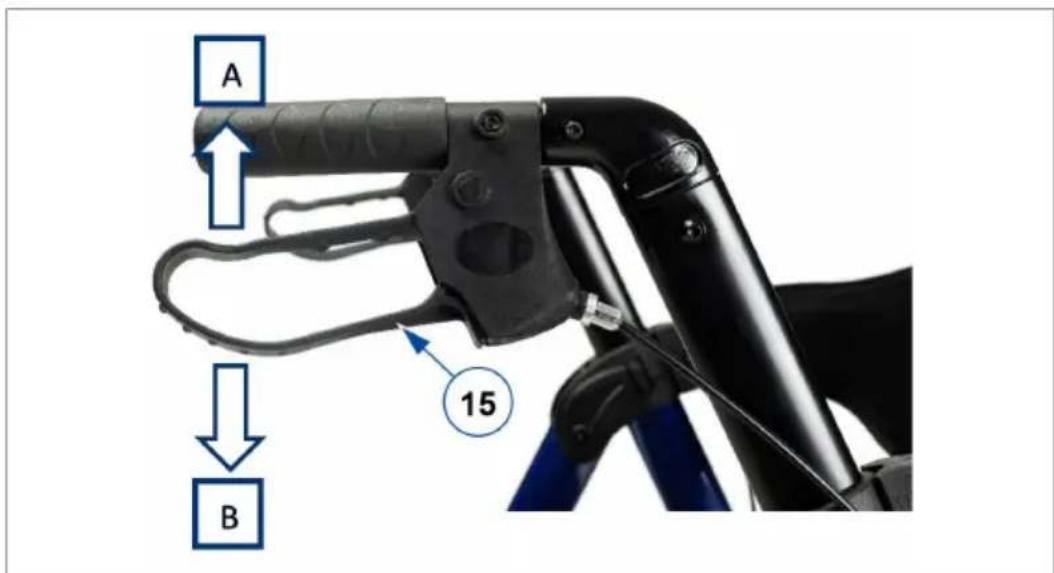

Der Rollator ist mit Bremsen ausgestattet, die mit zwei Bremshebeln (15) betätigt werden. Die Bremshebel können auf zwei Arten genutzt werden: als normale Bremse (Betriebsbremse) und als Feststellbremse (Parkbremse).

AORSICHT

Beschädigungsgefahr

- Schieben Sie den Rollator nicht zu stark, wenn Sie die Betriebsbremse betätigen. Hierdurch könnten die Reifen oder Bremsen beschädigt werden.

Um die normale Bremse zu benutzen, ziehen Sie beide Bremshebel (15) gleichzeitig in einer zusammen-drückenden Bewegung nach oben [A]. Um den Bremsvorgang zu beenden, lassen Sie die Bremshebel los.

Um die Feststellbremse zu aktivieren, drücken Sie beide Bremshebel (15) nach unten in die Einraststellung [B]. Aktivieren Sie immer beide Feststellbremsen gleichzeitig. Zum Lösen der Feststellbremsen ziehen Sie beide Bremshebel gleichzeitig nach oben.

A B 15

4.2. Falten / Entfalten

AORSICHT

Einklemmgefahr

- Halten Sie Finger, Schnallen, Schmuck und Kleidung vom Klappmechanismus fern.

AORSICHT

Sturzgefahr

- Überprüfen Sie, dass der Rollator vollständig aufgefaltet ist und der Rahmen arretiert ist.

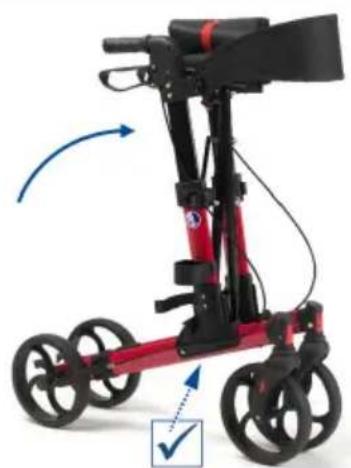

4.2.1. Auffalten des Rollators

1. Stellen Sie das Paket mit den vier Rädern so auf den Boden, dass die Griffe zu Ihnen weisen.
2. Heben Sie beide Handgriffe an, bis sie vollständig gerade stehen und drücken Sie die Handgriffe dann auseinander.

Achten Sie darauf, dass die Handgriffe vollständig gerade stehen, bevor Sie den Sitz auseinanderdrücken: Der Kunststoffhalter muss am unteren Rahmenrohr einrasten. Andernfalls lässt sich der Rahmen nicht vollständig öffnen. Sollte dies der Fall sein, ziehen Sie den Sitz wieder nach oben, sodass sich der Rahmen schließt, und wiederholen Sie Schritt 2.

1. Drücken Sie mit beiden Händen die Seitenränder der Sitzfläche nach unten. Drücken Sie solange auf die Rohre des Rahmens, bis der Rahmen arretiert ist; Sie hören ein deutliches Einrastgeräusch.
2. Überprüfen Sie, ob der Rahmen arretiert ist, indem Sie die Handgriffe aufeinander zu drücken.
3. Stellen Sie die Handgriffe auf die gewünschte Höhe ein, siehe Abschnitt 3.3..

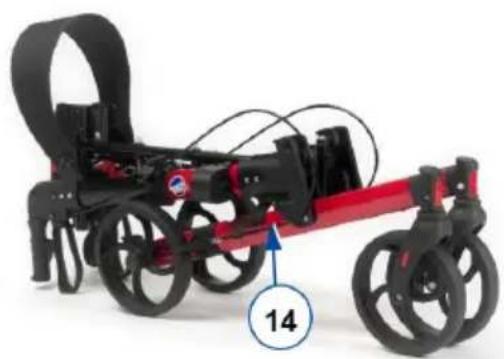

4.2.2. Zusammenfalten des Rollators

1. Entfernen Sie den Gehstock und die Aufbewahrungstasche.
2. Ziehen Sie den Sitz an der Schlaufe nach oben.
3. Drücken Sie die Handgriffe aufeinander zu, um den Rahmen zusammenzufalten.
4. Bringen Sie die Handgriffe zusammen zum Boden, sodass der Rahmen so schmal wie möglich wird.
5. Wickeln Sie das Band (14) um den oberen und unteren Teil des Rahmens. Ziehen Sie das Band durch die Schnalle und befestigen Sie ihn mit dem Klettverschluss.

4.3. Bewältigen von Bordsteinkanten

AORSICHT

Sturzgefahr

- Nehmen Sie Bordsteinkanten direkt, mit beiden Vorderrädern ausgerichtet auf die Bordsteinkante. Halten Sie den Rollator nahe.

Um das Überwinden kleiner Hindernisse, wie z.B. Bordsteine, zu erleichtern, ist der Rollator mit einer Kipphilfe an den beiden Hinterrädern ausgestattet.

1. Stellen Sie sicher, dass Sie stabil stehen und halten Sie beide Handgriffe.
2. Drücken Sie mit einem Fuß auf den Kipphebel (21), um die Vorderräder anzuheben.
3. Halten Sie den Rollator mit den Handgriffen in dieser Position und schieben Sie ihn langsam nach vorne, bis die Vorderräder auf dem Bordstein stehen.
4. Heben Sie jetzt die Handgriffe an und schieben Sie den Rollator weiter nach vorne, um die Hinterräder auf den Bordstein zu stellen.
5. Wenn der Rollator stabil steht, können Sie selbst die Bordsteinkante in Angriff nehmen.

AORSICHT

Sturzgefahr

- Achten Sie darauf, dass beide Bremshebel in Parkposition sind, bevor Sie sich setzen; siehe Abschnitt 4.1.. Halten Sie die Bremshebel in dieser Position, bis Sie wieder zu gehen beginnen. Bleiben Sie mit Ihren Füßen zwischen den Hinterrädern.

- Bewegen Sie den Rollator nicht im Sitzen.

1. Drücken Sie beide Bremshebel herunter in die Parkposition.
2. Stützen Sie sich auf die Handgriffe, drehen Sie sich um und setzen Sie sich auf die Sitzfläche.
3. Zum Aufstehen stützen Sie sich auf die Handgriffe und drehen Sie sich um.
4. Ziehen Sie beide Bremshebel nach oben und benutzen Sie die Betriebsbremsen.
5. Lassen Sie die Bremshebel los und machen Sie mit dem Rollator nahe vor Ihrem Körper einen Schritt vorwärts.

5. Wartung

Durch eine regelmäßige Pflege wird Ihr Rollator in einem einwandfreiem Zustand bleiben. Bezüglich des Wartungshandbuchs besuchen Sie die Vermeiren-Website unter: www.vermeiren.com.

5.1. Reinigung

Verwenden Sie zum Reinigen des Rollators ein weiches, feuchtes Tuch und lauwarmes Wasser mit einer milden Seifenlösung für den Haushalt. Vermeiden Sie eine Durchnässung der Teile. Verwenden Sie keine scheuernden Reinigungsmittel.

5.2. Desinfektion

AORSICHT

Beschädigungsgefahr

- Eine Desinfektion darf nur von dafür geschultem Personal durchgeführt werden. Wenden Sie sich hierfür an Ihren Fachhändler.

Verwenden Sie zum Reinigen des Rollators ein weiches, feuchtes Tuch und lauwarmes Wasser mit einem milden Desinfektionsmittel für den Haushalt.

5.3. Inspektion / Wartung / Reparatur

Die erwartete Nutzungsdauer Ihres Rollators beträgt 5 Jahre. Die Lebensdauer Ihres Rollators hängt von der Art der Nutzung, der Einlagerung, der Pflege, Wartung und Reinigung ab.

Bevor Sie Ihren Rollator nutzen, muss dieser auf die folgenden Punkte kontrolliert werden:

• Vollständigkeit.
- Faltmechanismus: Funktioniert gut.
- Schrauben und Muttern: fest angezogen.
- Bremsen: funktionieren gut.
- Räder (Stabilität, Spur, Befestigungsschrauben).
- Wenn die Räder regelmäßig mit Drähten, Haaren oder anderen Fasern in Kontakt kommen, können sie hierdurch blockiert werden. Kontrollieren Sie daher regelmäßig, ob sich die Räder leichtgängig drehen lassen und in gutem Zustand befinden.
- Rahmen (Verformung, Standsicherheit, Verschraubungen).
- Handgriff (sichere Arretierung der Höhenverstellung, sicherer Halt der Handgriffe).
- Sitzfläche, Rückenlehne und Aufbewahrungstasche (Verschleiß oder Beschädigung).

Ihr Rollator besteht aus Aluminium- und Kunststoffkomponenten. Wir empfehlen, Ihren Rollator mindestens einmal pro Jahr überprüfen zu lassen, aber die Wartungshäufigkeit hängt von der Häufigkeit und Intensität der Nutzung ab. Beraten Sie sich bezüglich der geeigneten Wartungshäufigkeit mit Ihrem Fachhändler.

Reparaturen und Erneuerungen dürfen nur von geschultem Personal und mit Original-Ersatzteilen von Vermeiren durchgeführt werden.

Fühlen Sie sich frei, den von Ihrem Fachhändler angebotenen Service zu nutzen. Er wird Ihnen gerne in Bezug auf Service und Reparaturen behilflich sein.

5.4. Wiederbenutzung

Lassen Sie den Rollator vor jeder Wiederverwendung gemäß den Anweisungen in §5.1. und §5.2. desinfizieren, inspizieren und warten.

5.5. Entsorgung

Am Ende seiner Lebensdauer muss der Rollator in Übereinstimmung mit den örtlichen Umweltgesetzen entsorgt werden. Am besten demontieren Sie den Rollator, um den Transport von wiederverwertbaren Materialien zu erleichtern.

5.6. Garantie

Die Garantie für dieses Produkt unterliegt den allgemeinen Bestimmungen jedes Landes.

6. Technische Daten

Die nachstehenden technischen Daten gelten für diesen Rollator nur bei Standardeinstellungen und optimalen Umgebungsbedingungen.

Berücksichtigen Sie diese Daten bei der Benutzung.

Marke Vermeiren
Produktgruppe Rollator
Typ Quava
Beschreibung Abmessungen
Maximales Gewicht des Benutzers 136 kg
Maximale Zuladung der Aufbewahrungstasche	5 kg
Gesamtlänge 710 mm
Länge zusammengefaltet 910 mm
Gesamtbreite 655 mm
Breite zusammengeklappt 280 mm
Gesamthöhe 830 - 955 mm
Höhe im zusammengeklappten Zustand	340 mm
Höhe der Handgriffe	830 - 955 mm
Empfohlene Körpergröße 1650 - 1950 mm
Abstand zwischen den Handgriffen	490 mm
Sitzhöhe	540 mm
Sitzbreite	450 mm
Sitztiefe	225 mm
Gesamtgewicht- ohne Korb und Gurt	6,85 kg6,2 kg
Durchmesser Räder	200 x 35 mm
Bremsen	Betriebsbremse und Feststellbremse
Wendekreis	895 mm
Benutzungstemperatur	+5°C - +41°C
Luftfeuchtigkeitsbereich für Lagerung und Nutzung	30% - 70%
Technische Änderungen vorbehalten. Messtoleranzen +- 15 mm / 1,5 kg / 1,5°
